Biće to ali sada je čovek preopterećen ide Božić,Nova Godina ...

_{[Ovu poruku je menjao veselinovic dana 15.01.2016. u 11:45 GMT+1]}

Nisam ja obecao nego Boro Promaja :)

Kad vratim arhivu, Ivice u pravu si:

http://www.elitesecurity.org/t487644-2#3634671

Ja sam nesto iz-permutovao :)

Mada i ti imas brdo materijala da se postavi da novije generacije
bace pogled sa kojim instrumentima smo mi detinjstvo proveli.

Imam i ja nesto od tih starih instrumenata,
samo treba smisliti valjano ime za temu.

Dajte neki predlog za naziv teme.

Dok ne nadjemo pravo ime za temu evo jednog saljivog uporedjenja:




_{[Ovu poruku je menjao Living Light dana 24.12.2015. u 02:47 GMT+1]}

Bolji je taj levo, ima vise dugmica.

Btw, nije ti tacan sat na tom desno, dostelaj to.

Dobro, dostelovacu desni,
mislio sam da nije bitno koliko ima sati :-)

Evo tacnog vremena:

Rus je Rus

Iz koje godine je taj Rus? Natpis "sdelano v SSSR"moj drug Nenad i danas cita kao "sklepano v CCCP".
I naravno utisnuta-odstampana cijena na istom.-
Iskrin US6a (kopija italijansko ICE-oznake se ne sjecam) datira iz 1964-5 godine. Imam jednog u funkciji, italijanskog ICE koji je bio
tamnocrvene boje neko je "poplasio".-

pOz

PS: ono "sdelano v SSSR" bilo otkucano cirilicom-forum ne dezvoljava izgleda tekst cirilicom

???

Nesto mi neda da okacim slike, pokusacu ponovo (ove upitnike sam poslao sa drugog prozora, onu pravu poruku sa slikama nece da mi prihvati, slike nisu vangabaritne)

Da ne bude obecao pa slagao. Dok ne bude otvorena tema sa adekvatnim nazivom evo i ja cu polako da kacim ono sto imam u zbirci. Predlazem formu i dinamiku npr. okacim sliku instrumenta i o njemu napisem ono sto ja znam. Ostali ucesnici neka napisu ono sto oni zanju o njemu i to je to. Naravno svaka diskusija je dobrodosla.
Evo ja cu za pocetak da krenem sa "dobrom starom" ISKROM. Rijec je o modelu US3a sa serijskim brojem 4764 napravljenim 1965. godine. Karakteristike su vidjive na slikama. Baterija je (cini mi se) nestandardna dim. fi19.50mm duzina 36.15mm napon 1.5V dozvoljeno napajanje instrumenta 1.3 v-1.65V. Inace instrument koristen na elektrotehnickom fakultetu u Sarajevu prilikom lab. vjezbi sa studentima.

Cekaj Boro,

Otvori novu temu za stare istrumente.

Nemoj ovde da kacis nego smisli naziv teme i da svi tamo roksujemo slike instrumenata,
da ne budu slike razbacane na 100 strana.

pOz

Da se mi ne bi "vrteli" oko naziva teme, te ovako te onako da se zove,

predlažem i zamolio bih domacina postrojenja Guju da otvori temu za stare instrumente sa naslovom
onakvim kako on to misli ta treba da zvuci,

ili bar nek napise naziv a Bora ce da otvori novu temu i eto zanimacije za nas.

Ma druze mene handri ovaj moj komp, ne znam sta mu je, jednostavno poludi kad hocu slike iz fodera da okacim na forum. Nije problem da otvorim novu temu samo ne mogu da se izborim sa tehnikom. Evo npr. samo jednu sliku mi je dozvolio da nalijepim. Nije u pitanju velicina datoteke ali za svaki slucaj ako neko ima link sa kog bi mogao da skinem program za resize bio bih zahvalan. Usput evo kako izgleda baterija za gorenavedeni instrument:

Ostale slike su jos djene-djene, al ova je bas bila velika fotka. ("ce mi padne monitor sa stola" :) )
Evo stize pomoc:

@boro62promaja, to je iz kucista izvadjena polovina baterije 2R10 koju si kupovao za onaj austrijski instrument u BL.
I danas se nadje u prodaji. US6a koristi cijelu, 3V bateriju.-
Snimaj na 640x480 ili pak na 1280x960 piksela pa je malo "friziraj".-

pOz

Da ne dupliram slike, eto ispod ISKRE jedan veoma stari instrument. Godina proizvodnje je nepoznata, jedina oznaka na cijelom instrumentu je ova na skali sto se vidi (WSW) i nista vise. Pretpostavljam da je uredjaj napravljen izmedju dva svjetska rata. Ako neko ima kakve podatke za njega naka okaci na temu.

Evo, u ovoj originalnoj kutiji je ruski instrument C437 :


Ima i neku autenticnu overu:


Sa donje strane kucista je bogato uputstvo na debelom limu :


_{[Ovu poruku je menjao Living Light dana 26.12.2015. u 11:48 GMT+1]}

TNX na info. Vidi mu frekventnog opsega na 2,5V, ali na ampermetru ima prilican pad napona.
Ipak je mladji o tebe.-

pOz

Pretpostavljam da za onaj WSW necemo naci podatke (ja sam pokusavao - i nista). Zato evo jos jednog "Rusa" slicnog ovom C437:

Evo podataka za ovog zadnjeg Rusa (ujedno da vidim efekat smanjenja slike na foticu) kao i Švabo koji ga je koristio :




Neznam kako da jos smanjim fotke jer su stvarno prevelike

Valjda ga je bakalnica u silerstrase pustila u opticaj...za tovar maraka

Bilo je to u vrijeme kad Njemacka nije skoro nista ekonomski bolje stojala od Jugoslavije :) Njemacki multimetri tog vremena nisu bili bogzna sta.
Samim tim tadasnji ruski multimetri su bili respektabilni pa zasto ne da ih dilaju.

Evo jednog LUX metra od Iskre, napravljen sredinom 70-tih (nemam opticku sondu za njega, da li bi mogao da posluzi nekakav mali foto-panelcic ?)

Za onaj prvi ISKRA AVO metar nisam okacio izgled unutrasnjosti (kad sam ga vec otvorio) pa evo kako su to nekad radili :

Turret board, opako..:)

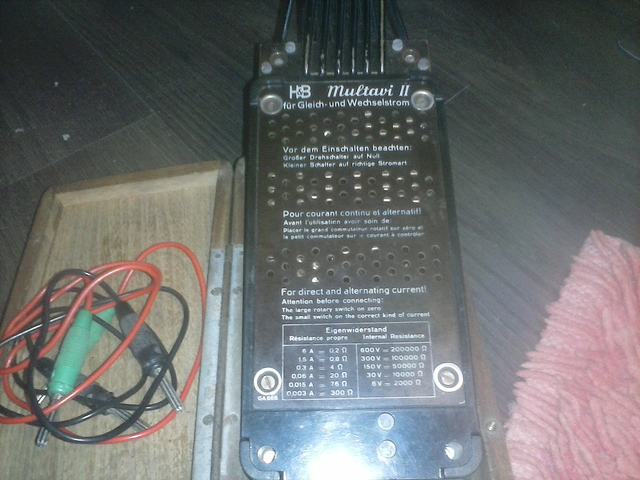

Jos jedan napravljen izmedju dva svjetska rata, ovog puta jedan Švabo izradjen 1937. godine

Vidi mu sent otpornik :)

Kako su AMPERI nekad ozbiljno shvatani !?

Ruski osciloskop

Ruski Rigol :)

Hahaha....
Ivice, Razvedri mi dan :)

Sa ovim ruskim cu da "Bazdarim" Rigola, ako pocne da fula i zeza :)

pOz

Iskra.....Radi i dan danas..



_{[Ovu poruku je menjao Living Light dana 30.12.2015. u 04:59 GMT+1]}

Jos jedan ex YU Rigol :

Ufff,.....sunce ti ehhbem, ovaj ↑↑↑ je Iskrin ....iz tog doba ?

Svaka im cast !

Evo nove igracke, iz mog detinjstva, Iskrin Transistor-Tester:

sta je sad ovo ?

Zar niko nije merio pojacanje od 2N3055 pre 100 godina ?

da ih upari dok je gradio Audio Pojacalo,......ali onako " Za komšiluk" ?! :-)

A kako si sa tim mjerio one BC 107,108 itd? Meni je redovno ubijao te tranzistore!

Ivice,

jesi li Ti video BC 55 ?

u kom je kucistu ?

Pa tu treba "Maestro" a ne pocetnik :)

Ti umes da spalis "Element" na diodnom iz instrumenta :)

...cu da Te kažem kod "keve" , usi ce da Ti izcupa :)

Meni je to kao srednjoskolcu poklonio jedan TV serviser.. E sad da li je bio "second hand" ili "ninth hand" nisam siguran. Nista korisno sa tim nisam uradio nikada i gurnuo po strani. Nekad pre pa godina skontam da je dobra podloga za ESR i napravim to od njega.Dok sam rascupavao unutrasnjost nadjem papir na kome je napisana modifikacija.Neko je taj instrument modifikovao za test ispravnosti tranzistora u HIS-u ili one za horizontalni izl.stepen.
Sta je sa tim mjereno i kako ne znam rascupao sam.
Nalozena struja baze a meni rokalo BC-je.

Ivice,
pitah Te za BCY 55 (korigovao sam , nije BC55 nego BCY55)

Kad si bio mlad ( i nisi šmrkao Drogu) i drzao lemilicu
tad je postojala firma " Valvo"

Ta firma je pre 100 godina nagurala ova 2 tranzistora u jedan hladnjak,

evo dokaza:





NOVO, Ne-Lemljeno, iz stiropora otpakovano :)

_{[Ovu poruku je menjao Living Light dana 30.12.2015. u 23:45 GMT+1]}

Uparen par za ulaz NF pojacala, termicki spregnuti kako "BOG zapovjeda". Ni sveznalica GOOGLE ne moze da nadje Motorolin
par u TO-5 kucistu sa 6 izvoda, na istom substratu proizveden diferencijalni par bez medjusobnih veza, koristen za ulaz NF pojacala i
instrumenata oznake MD 7000, kad pronadjem postavim slike "starudija".-

pOz

emiSAr

evo Diode tvoje mladosti i Zenerke iz tvog doba kao iz mog doba :)

emiSAr , ubicu Te jednog dana , a možda i pre :)

Kad si pomenuo TO-5 kuciste i 6-izvoda,

Jesi li mislio na ovako nesto:

Kad smo kod transistor tester-a evo jednog Italijana napravljenog 70-tih:

Tranzistor je napravljen 1947-e, ako se ne varam,

a ovi "Talijani-Žabari" odmah napravili instrument da ga testiraju :)

Ee jesu aktivni u 3.14 :)

Zabari mozda pravili ali neki su i naparavili:

Očisti ga !!!!

Ma taj Philips radi

i kad nije prebrisan, Radi u svim mogucim varijantama!

Philips je za moju Baku RADIO 19. i 20. VEKA !

Kaže baba : Philips je tačka.com !

Ovaj Wheatston-ov most sam jedom pokazao na nekoj temi ali evo ga opet :

Pazi jednačinu:

X= -x ↗Ω

Kazi mi , molim Te , jeste u kuci Svi bas-bas Dobro ? ________ )

Greska tvoja, pogledaj malo pazljivije (nije-x) !!!

Obnevideo Robert od perja

Na ovo tvoje samo kažem ovo :

https://www.youtube.com/watch?v=sueciVW6nTg

U Novu godinu sa jos jednim starim "Rusom" :

Boro koliko jos ima toga :)

Jos malo !
Imas li ti kave starudije da kacis na temu ?
P.S. Imam par digitalaca iz titovog vremena, jel se pikaju i oni ?

Evo i od mene:

3 stara, ispravna analogna instrumenta:

Siemens 40µA, 400mV (sa kontra skalom)


Simpson 100µA, 200mV


Marconi 2mA, 10mV

Evo instrumenta sa veoma cudnim baterijama (skupe i rijetke ko jednorog) :

15F20 22,5V nekada osnovna anodna baterija za baterijske cijevne prijemnike, neki su imali i 3 komada serijski vezane. Malo je uza i duza od
standardne 9V (6F22) baterije. Sadrzi 15 clanaka po 1,5V.- Za hibridne varijante prijemnika, cijevni VF dio bio uradjen sa cijevima
(VF tranzistori bili rijetki i skupi) a NF dio bio radjen sa tranzistorima.-

pOz

Da li je moguce da je i ovaj instrument izradjen sa cijevima ?

Posto barata sa malim signalima, ako ima jos jednu 1,5V bateriju, nebitno kuciste, onda najvjerovatnije ima cjevke u pojacalu.-

pOz

Evo jednog prilično retkog primerka "Leeds & Northrup, Philadelphia" Null detektora, model 9828:





P.S.

Ukoliko bilo ko ima neku dokumentaciju od ove naprave neka mi se javi na PP

Da Emire dvije su baterije u pitanju. Drago mi je da si tu sa nama a evo ga i drug Macola je tu - dobro dosao Doktore ! Kod vas dvojice sigurno ima jos toga dosta da se pokaze u vezi ove teme (jeste da je malo nostalgicna).

Gde moze da se nabavi doticna baterija, da li neko ima ideju?

Treba mi za jednu spravu.

Prvo prikazi spravu !

Na ebay :)
http://www.ebay.com/itm/2Pcs-1...m4ab8d32ca6:g:B4UAAOSwPe1T50p~

Salim se vladd, znam da ces i tko okaciti sliku sprave.
Nasao sam na e-bay samo nisam skonto za koliko komada je navedena cijena !

Naravno

Vec sam krenuo da razmisljam o nekakvom adapteru, za kontakte, a spolja druga baterija, odnosno skalamerija vise baterija.

Ekoloski su izbacili zivinjare, pa mozda nije lose ubaciti neku LiION.

@ Vladd

Trebalo bi napraviti navlakusu za Kineze. Desetak ucesnika sa foruma to izvedu bez po muke. Otici u nekoliko kineskih trgovina i traziti tu bateriju.Ostaviit slike oznaku i format batrije.Uraditi to u nekoliko gradova Srbije ,BiH i drugdje.Svi ti pojedinacni zahtjevi zavrse kod nekog Kineskog veletrgovca, bilo bi ih kupiti u svakoj radnji poslije mjesec dva :)

Nema na Aliexpessu, a ionako mi se dopada ideja za kuciste sa "dugmicima"..

Dugmici su kod alija dzabe..

Ima i na Aliju ta baterija.

Hvala, to je resenje...

Svasta sam pisao u pretrazi, istna rado sam odlutao na neke druge igracke

Eh moj prijatelju, svi smo nasi !
Odluta Ti na neka "druga dugmad" :)

U to ime, evo pozdrava za tebe:

https://www.youtube.com/watch?v=j56-V0GzAi0

Svako Dobro :)

Naravno, nije baterija neki imperativ, cisto da sprava bude "kompletna"

Ta baterija sluzi za dva visokoomska opsega, za nize opsege je standardna 1,5V, ali taj instrument je simpaticniji za merenje malih struja, i nekih specificnih rf napona, gde digitalac brljavi.

Ono sto je dragoceno kod Simpsona je merenje struje u opsegu 0-16 mikroampera..

Evo neke sitne "AnaL-Logije",
svi rade, svi ispravni, niko ne zabušava :

Napravi je od dve baterije od 12 v za daljince alarma.

Evo dva "Prastara" Regulatora temperature :


_{[Ovu poruku je menjao veselinovic dana 03.01.2016. u 08:05 GMT+1]}

Odlicna je ideja,i ja sam nakratko pomislio na tu opciju, ali me smorilo izvlacenje kontakta sa jedne strane na drugu, pa drzanje baterija u poziciji.

Ali mislim da je i jedna baterija od 12V dovoljna, to je samo za dva opsega, 12V ce dati dovoljno struje da se pokrene instrument. To cu da probam za ovih dana...

Ali ionako za merenje velikih otpora koristim digitalac, a ovaj je spakovan, kao relikvija, neka se dekica odmara.

vladd, mozda da uzmes 8kom CR2032. Lepo se spakuje i ima da radi samo tako.

Secam se davno bease one baterije za upaljace. Bile su i one tu negde 24V, a bas male...Sada je to gotovo nemoguce naci...

Bilo je tih baterija, visok napon, a one tanje od olovke. Jednu sam jurio za masinicu za pecanje, dok je nisam poklonio, imala je buzer kaoindikator trzaja.
2032 je velikog precnika, visesam mislio na neke manje, pa jedno 18 komada, kod kineza su skoro pa dzabe..

Mislim da cu uzeti kod Alija "originalnu", i jednu alkalnu , da se kompletira kao instrument, pa na policu..jednom godisnje se izmeri neki napon, cisto da proseta kazaljku.

Gledajuci dimenzije baterije ima tu prostora za svasta nesto uraditi li-ion pa step up,naredati dugmetara,zamjesniti sve sa kondezatorom velikog kapaciteta,pa kad treba jednom godisnje napuniti kondezaor s vana.
Nikada mi nije bilo jasno zasto bas 22,5V zasto nisu zaokruzili na 24V dodavanjem jos jedne celije.
[img][/img][att_img]

Eveready je pravio baterije sa definisanim, "zaokruzenim", brojem celija, pa sta ispadne od napona

Ova ima konkretno 15 celija, imaju i sa 10, i sa 20, 25, 30, 45... celija..
https://en.wikipedia.org/wiki/List_of_battery_sizes

Papazjanija napona i namena..

Baterija napravljena negdje 1950 (usla u upotrebu) zbog serije cijevi DF DL 6x koje su se letovale, za razliku od ostalih cijevi koje su imale
podnozja.-

Koliko vidim, prvo je baterija postojala, a onda su lampu "namenili" za 22,5V...

Tu si u pravu. Namjena baterije bila za foto fles sa Al-Mg trakom, punila elektrolit koji se praznio kroz traku koja je sagorjevala uz
veoma jak bljesak.
Sam clanak je izmisljen mnogo ranije-pakovanja odredjenog napona prema namjeni. Cijela serija D cijevi napajala se sa
baterijama 22,5V puta 2 3 ili 4-45; 67,5 i 90 V.
Cak su se i prvi tackasti tranzistori napajali sa ovakvom baterijom. Nije im smetao mali kapacitet pri kolektorskim strujama
od par stotina mikroAmpera.-

pOz

Ovog digitalca iz vremena SFRJ sigurno se svi sjecamo :

Yup, jos je u funkciji..
Pokazao se kao svetska klasa.

Vladd, izvoli :

IVEL 1111 moze raditi narednih 100 godina:)
Za ne povjerovat ja sam hladno na krpu sipao nitro razredjivac i cistio multimetar. Kakva li je ona farba na oznakama podrucja "ni da je takne"
Imam dva potpuno funkcionalna i ocuvana..


CQ imam i jedan neispravan pa ako nekome trebaju dijelovi (ostecen pad ispod preklopnika i nema poklopac za bateriju) ostalo sve ok..

Ivice,
ne znam kakva je to farba ? ..ali sam i ja uradio isto njesra,

krknuo nitro na toalet papir i obrisao/prebrisao IVEL-a.

i nista, sve je cisto a slova i brojevi opstali :)

Evo, ova dva "Vatrena Sokola" bi da osposobim, ako BOG da,

Sto to nisi pretesterisao?

Otvori da vidimo sta ne valja.

I ovaj jadnik stoji u redu da ga osposobim:



Svaki info dobrodosao.

Znaci moze DIGITALA - OK !

Pa prvi si poceo

--E, nek Si mu rekao....

Pa sta tu ima da "ne radi"?

Ovaj desni, koliko vidim, ima neke dejlove otpronike, i tantale, levi deluje malo jeftinije..

Ima tri cipa(mogla je malo veca rezolucija, tipujem na 7106 ili 7116, 4070, i neki opamp), nekoliko dioda, par kriticnih otpornih delitelja i otpornih mreza, to je mozda malo teze,ali moguce da se nadje, i koliko vidimnesto otpornika 1 ili 0,1%..

Sve je to "u dometu"...

Diode i otpornike premeriti, promeniti panelmetarski cip i eventualno 4070, on ima neku prostu ulogu, tipa pomeranja tacke..i to ima da radi i da pita jel ima jos
http://www.intersil.com/conten...ersil/documents/an02/an023.pdf

P.S.

Evo jos malo pomoci,
http://kuzyatech.com/wp-conten...3/12/Keithley_130A_901_01C.pdf

Sve ima specificirano..pa molicu lepo da se napise koja komponenta ne valja

Display kod jednostavno zbog godina znao izlapjeti do nevidljivosti!

I to se menja, sada bar tih displeja ima u izobilju. I to kvalitetnije uradjenih, do perfekcije. Istina, takvi kostaju, i nisu lagani za nabavku, ali su na trzistu.

P.S.

Ako ga mrzi, mogu da mu ja popravljam, ali mislim da je dovoljno, i previse sposoban

Nekada se štampalo inverzno na foliji sa zadnje strane, pa se onda ona lepila
na kutiju. Kao slikanje na staklu "naivaca". A sada se roka direkt na kutiju.
__________________________________________________________

Daj ta dva da ih osposobim

Najbolja varijanta je bila kad je moj "buraz" u auto-radionici iz kanala
bacio/frnuo krpu (natopljenu nitro razredjivacem) na radni sto,

krpa je pala preko DMM-a, pravo na displej.

Kad je izasao iz kanala video je da se vise "nista NE vidi" :)

Na displeju instrumenta samo MAGLA !

Naravno providna plastika je reagovala na nitro razredjivac i sva se smezurala.

Naravno, nejasno mi je sta se ceka!

Ni ta krpa sa nitrom nije problem, zameni se zastitna plastika, to je tek sefte posao. Problem je kada se rrazbije displej...ali kao sto rekoh, samo je volja potrebna, svega ima..

Problem su kitli sa 7-8 cifara, vole da ubacuju kastom hibride, ni to nije nepremostiv problem, ali je skupo i naporno.

Na cenu tih delova, dodati nesto para i uzeti novog Agilenta, radje nego te gomile specificnih komponenti...

Evo jednog foliranta koji je glumio "FLUKE"-a pocetkom 80-tih :

Evo nesto slicno, nedostaje mu displej.

Sve je to gore pomenuto krenulo "odavle" ↓↓↓

Ovaj Fluke-8060A u firmi koristim vec 25 Godina, i nista mu nije, nema kvara,
nema laznog ocitavanja, nema loseg kontakta na prekidacima, nikad me nije LAGAO !

Jednom recju : FENOMENALAN !!!



Na "Diodnom" ima 1.00mA izvor konstantne struje !

Ee, BRE ! True RMS od pre 25-30 godina ?!

ŠTA reći ???

Ehhbo te u "Siemens"-ima meri PROVODNOST ???!!

Dal treba nesto bolje ?

Vidi ovaj model Isti TIP (pronasao na net-u)

Kakav je ovo displej ?

Samo inverzan LCD sa pozadinskim zelenim osvjetljenjem.-

pOz

Svi ti raznorazni multimetri rebrandirani pod svasta nesto su u stvari Fluke multimetri.U to vrijeme Fluke se probijao da uzme mjesto na trzistu.Vazan igrac je postao desetljece kasnije.

Opa ! Bas lepo.
Jel ovo kod tebe ili svukao od nekud ?

Najstarije sto ima kod mene je ovaj Goerz BBC Metrawatt M2012 (cekam dok Boro Promaja svrati to mu je "paketic" za novu godinu :) medju prvim multimetrima koji su poceli koristit kolo ICL7135..
[img][/img][att_img]

Sad me ti podseti,
I ovaj BBC Metrawat M2012 smo imali u firmi pre mozda 25 (ili 30) godina.
Ne znam tacno iz koje godine potice ta serija ?

Slika je sa neta odakle bi imao to?

Otkud znam, imas 3 kubika instrumenata razne fele...

Pa pomislih ako imas tu kolekciju --Svaka cast.

Ivice, samo da popusti ova ledena kisa i eto me po novogodisnji paketic !

Evo mog prvog (i jedinog za sada) dzepnog digitalca:

Taj gorespomenuti M2012 imao 1984-olipijada, zvanicno prodavan od 1985 godine, negdje sa neta podatak.-
Evo jos jedan klon-proizveden u SFRJ.-


I kao sto se vidi u funkciji.-

pOz

Pazi im naziva "Velebit" ovaj bez displeja a nekad sam koliko se sjecam proslijedio kolegi Bogoljubu klon sa nazivom "Ivica"... danas bi mnogi ubili da na multimetar smiju napisati Fluke :)

Boro taj je taman za djep, za poneti.

Ti si bio pametniji pa imas taj, a ja ovaj mali ne smem da stavim u djep
jer ce da me probode izmedju rebara :)

@zica49, zato kod kineza mozes kupiti FUKE, istim fontom i bojom napisano, tek kad uzmes u ruke vidis kakvo njesra.-

pOz

Tog "FUKE"-a je pun Pancevacki buvljak,

I nije samo fuke, ima i "FULKE"-a :)

Sve sama plastika i njesra od kutije,

koju, kad na "Omskom" slucajno gurnes u steker --Lete delovi u drugu sobu !

..i nemas jednu Fazu cak ni na strujomeru...

Ja jos nisam sreo neku kopiju da je laznjak za recimo Fluke 87 ili neki drugi.Ako neko ima instrument,sliku,link volio bih to vidjet.Ima onih nekoliko modela sto je Fluke blagoslovio 15b,17b,18b i prave se u Kini za trziste Indije i Kine..stignu i ovamo.Nisu tako ni losi.
Te FULKE,FTIKE,FLEKE i slicne sam vidjao ali to i najpijaniji elektronicar moze prepoznat :)

Evo ga jedan BBC i jedan dzepno izdanje.

BBC MA 1D ...iz koje je taj godine ?

Gosha..

Jel taj "u voznom stanju" ?

Ako je tako,

Aj nam objasni kako izgleda "Skeniranje" buvljaka posle 8 piva ?

'EL se slika "preklapa" iLi ima "Duhove" ? :)

..iLi moras da setas "Staniol" gore-dole po 300 Omskom "Twin lead"-u

da bi izostrio sliku :)

( Sad mi je jasno, zasto imas 6 kubika FLUKE-a) :)

Nisam siguran iz koje je godine ali mislim da je pre 80-ih.
A sto se stanja tice, radi bez obzira na onu fleku u levom uglu displeja.
Mislim, ne koristim ga, to je samo deo kolekcije.

Nevjerovatno ali istinito - i posle vise od 30 godina ovaj instrument se proizvodi i prodaje i danas u nepromijenjenom obliku (na e-bay kosta preko 100KM). Meni izuzetno drag instrument:

Ja sam ovaj platio preko 90DM, nekada davno ne secam se vise.
vredi svaku paru, da ne kazem marku.

Eno ga na e-bay kosta 75Eura !

U slucaju da ga ustekate "gdje ne treba " evo shema za isti :)
[img][/img][att_img]

Hvala Ivice.

Do sada sam ga uvek ustekao tamo gde treba :)

Sad cemo da ti posaljemo "maricu" :)

Ja mislim da ti "Ustekavas samo TAMO gde treba !" :)
(jedino sto ti je "Buksna" na kablu malo deblja od zenskog konektora,
pa nekad treba bas-bas da se gura)

Evo, iz "Spajza":

Evo, i ovo se naslo u "spajzu". RLC most sa malo prosirenim R i L opsegom u odnosu na ranije pokazani. Nabavljen za kontrolu
induktivnosti filtarskih kola -transfer rezonantni- digitalni prenos govora.-

pOz

e taj 4090 sam imao u rukama,

Kad smo vec kod RLC metara,

Pre 20 godina sam ovaj dobio na ime "Mita i Corupcije" :)

Mito Bekrijo !
Za ovog FLEKE-a nisam mogao nabaviti diplay pa mi je Zica49 nabavio "novi" (komplet ispravan uredjaj sa sve kofercetom i kablovima):

A evo i "novog":

Boro Bekrijo !

Fluke je FLUKE !

..da BOG pozivi onog 49 "Žicaroša", sto celog zivota namotava zicu,

i LAGERuje digitalne instrumente

@Boro62Promaja
Taj bez displeja treba meni. Ja cu ti potpisati da si ga uredno razduzio isto ko zastitnu masku u JNA :)
Naravno dacu ti ovaj BBC Metrawatt u zamjenu .Ako budes dobar popijemo koje Karlovacko rezano i opet smo drugari...
[img][/img][att_img]

Odavno imam zelju da na takav jedan stari bench nabacim TFT display,imam jedan Fluke 8050 potpuno funkcionalan i nekako mi zao da sa njim krenem na put bez povratka.

Ako budete nastavili ovako,

-SVE cu da VAS prijavim kod "Sekretara SKOJ-a" ,

pa ce da vidite kako se to resava "Po hitnom Postupku" !

Ima "Komisijski" da se razmotri Vas slucaj

Naravno druze, racunaj na njega !

..a to, "Racunanje" me podseti na:

https://www.youtube.com/watch?v=Jxar9FTqldA

Svašta ljudi umeju i rade

http://mrmodemhead.com/blog/gallery/fluke-8050a-led-conversion/

Branko,

Ti NISI od juce ovde, i jos i dalje pokusavas da NE postujes dimenzije okacenih slika,
a umes da savetujes nove clanove forume kako da kace slike i kako da ih "formatiraju"
a ti sam kacis slike velicine takve da treba "Gledaocu" da padne Monitor sa stola.


IZVINI na iskrenom komentaru, ali aj se malko, barem malko, ..... "Resetuj"

i postuj onog ko cita tvoj post.

Svako Dobro,

Nemas Ti suvi, NE-Prasnjav LAGER za to

Imam. Sa grejanjem i pvc prozorom.

A slike ne umem da smanjim, i nikog za tako nešto ne kritikujem.

...umeces, Naucices,

Pomocicu ti ja, sa instalacijom ACDSee programceta za pregled i obradu slika.
(ako sam ja "glupson" to ukapirao, pa Ti ces jos brze i lakse )

Evo kako izgleda neki tamo, osnovni prikaz:



Sve je lako i jednostavno.

Ako sam mogao ja "Durdubak za IT sektor",

onda ces TI to za 2 sekunde da skapiras

I neces vise da mi bauljas po forumu, sa slikama velicine "BILBORD-a"

Vezano za temu ..
Multimetri se sakupljaju iz mnogo razloga..
1.Nostalgija
2.Tehnolosko rjesenje za arhivu
3.Kolekcionarska vrijednost
4.Upotrebna vrijednost
5.Neobjasnjeno opsesivno compulsivni poremecaj :) Ja sam od tih trebao bi ici na lijecenje..

Kad vec spomenuse suhu,grijanu i sa PVC stolarijom prostoriju postaje ozbniljno..

Mozda ce koristiti da bolje izgledaju.

ACDSee nema na Linux-u

Uh pa vi krenuste i sa ozbiljnijim napravama.

Nemo' dati ja pricam o svojim "Poremecajima".....nece biti samo compulsivni

A i Zoki nas "turira" iz RUSLand, sa -29 °C,

tamo sve "Baguje"....ali ZOKI Opstaje !

'El nas Ti ehhbes ili nas hvalis ?

A i Ti si zaboo Sekiru u MED:



Jesi li Ti normalan?

...hoces srce da nam Pre-Svisne ?!

Ma da ste mi svi vi zivi i zdravi i Mir Bozji i Hristos se rodi!

Naslov je "zbirka starih instrumenata" znaci moze i ovo a imam ja "kantar " i "givikte" iz 18vijeka :)

[img][/img][att_img]

Ne kaze se "givikte" ......nego "Gewichte"
Evo dokaza:
https://www.google.rs/search?q...6Pb46pfKAhXFBSwKHbl1Dv4QsAQIGQ

Znam da imas 18 kubika FLUKE-ta, ali neke fundamentalne stvari moras ispravno da napises

Edit posta u smislu Valjanosti i Originalnosti Teme,

Izvinite,--

_{[Ovu poruku je menjao Living Light dana 07.01.2016. u 15:30 GMT+1]}

Ne vaze se slike sa neta. Tacka.

Gosho,

Ne mogu da slikam Osciloskop koji je pre 15 Godina otisao u otpad!!!!!!!!

-samo zbog toga sto "neka BUHDALA" u firmi rashoduje i ono sto i dalje radi !

Ehhbem li mu sve...po spisku....

Kako je rekao Balasevic:

-Nema nacina, pred najezdom Prostacina !

Neka si mu rekao ,dopusteno samo ono sto je uslikao pa bilo kod njega ili "tureno" tamo negdje kod komsinice :)
Kako si dopustio da takva sprava ode na otpad zar nisi bio spreman za "fight"
[img][/img][att_img]

Slazem se u potpunosti !

Evo ruke....

Evo, OMA sam uklonio sliku,
Vracamo se u "Vinklu" !

Idu slike samo iz "spajza"

Bora je glavni KORDINATOR Teme, i tacka!!!

Kordinator je najvjerovatnije vec pijan :)

Dodatna RF sekcija za analizator iz proslog posta..

[img][/img][att_img]

Moracete mi verovati na rec. Taj HP141T main frame i plugin-ove 8555, 8552 i 8553 imam u kolekciji ali ne mogu sada da se penjem na potkrovlje i da ih uslikam, pa Bozic je, ne radi se nista. Voleo bih da imam i plugin 8556 LF section, pa ako neko ima neka ponudi.

Gde si nasao ovakvu "Unikatnu" keramiku ?



..i bas na nju trpas Elektroniku,

Kad kliknem na tvoje slike, monitor mi se zatamni i pise "No Signal" :)

Nije keramika to je epoxy pod sa dodatkom nekakvih konfeta ili chipsa kako ga oni nazivaju.
Jako zahvalan pod za radionice...

Mislio sam da "Čips i Smoki" idu uz pivo,

a ti to trpas na pod :) ......i jos mesas sa epoxy-em !

Ee, pa stvarno...
---------------------------------------------------------------
Evo ga, direktno iz "Spajza", 500MHz ko nista !





_{[Ovu poruku je menjao Living Light dana 07.01.2016. u 18:55 GMT+1]}

Evo i od mene jednog matorca, jos uvek ispravnog:

Jesi težak ovoliko

Napravjeno 30 primjeraka :) Imam takve informacije...
[img][/img][att_img]

Jel' ti ovo nesto za stimanje repetitora ?

@Macola,

Mislim da ovaj prodaje upravo takav dokument (sa semom) koji tebi treba u vezi
"Leeds & Northrup, Philadelphia, Null detektor, model 9828".

Evo linka:
http://www.ebay.com/itm/Leeds-...m46381abdb5:g:b2kAAOSwNSxVJpmu

.

Super !
Analogni BBC !

Stari DMM za auto-elektriku.

Jadan ovako izgleda posle zilion padova sa haube motora (zbog vibracija) pa pravo u kanal radionice,
i još radi, ne da se :)
Ne znam ni koji je model, pošto mu je "firma otpala" :)

Kad sam dublje zavirio u "spajz" nadjoh i ovaj
MAVO-35 od 2Kg tezine :)

Usput, ima li neko dugme kruznog preklopnika (kupljen je bez dugmeta na zalost).

^^^ Sto ne angazujes nekog da ti odradi od aluminijuma na strugu ili CNC?

A mozes da pozoves i Dragana, on ima vazdan rashodovanih tih starih dugmica od vojne opreme pa mozda moze nesto da proberes sto se uklapa.
Uzimao sam ja od njega skoro neke retro dugmice, ima on punu kutiji toga, pozovi ga pa vidi …
http://www.drmilitary.com

Broji li se rasklopljen :)
[img][/img][att_img]

Imam problem sa ovim,rasklopio sam ga toliko da ne mogu sloziti preklopnike na tacnu poziciju.
Trebalo bi gledati isti ovakav i po njemu to odraditi,nemam jos jedan i to je problem! Ovo je i jedini analogni koji imam :(

Žica
Nisi uspeo uz one crteže. Onda ga šalji za Bg, da ga sklopim po mom.

Zica, pravo si ga rasklopio nema sta!

Kako da uspijem,napisao si cirilicim i to kaligrafija nista ne razumijem :)

Edit:
Salim se ne zamjeri kolega Branko.Razumljivo napisano i sve jasno (latinica i nije kaligrafija).Nisam imao nekog vremena da se posvetim tome.
Cim nadjem vremena pokusacu ga sastaviti po tvojim crtezima i biljeskama.Ako me ne bude islo saljem do tebe.




_{[Ovu poruku je menjao zica49 dana 10.01.2016. u 17:22 GMT+1]}

Evo mojih "iskri"-US6a osvojen davne 1966 na nekom takmicenju. Ostale sam kupio.
Unimer 1 nosio na teren kad sam radio specifican uredjaj koji je imao "kamaru" zenerki 2,7V-ima ommetar napojen sa 1,5V.
Jakostrujaski unimer 35 kupio kad se ukazala potreba za mjerenjem struja reda 20A (strujnih klijesta nije bilo u prodaji tada).-




Od analognih najcesce koristim Unimer 3 i 33 (kad ga otmem od unuka) a kineskih sto digitalnih sto analognih imam ko "kineza"-
ponekad zatreba posmatrati vise pojava istovremeno.-

pOz

"iskra"-US6a tog se jako dobro sjecam..
Ljeto i jucer bio zadnji skolski dan drugog razreda osnovne skole...riknuo nam tv naravno lampas crno bjeli rudi cvajevac taj se kvario svaka dva mjeseca.
Svaka dva mjeseca sam imao priliku da me impresioniraju raznorazni terenski TV mehanicari.Dosao Hasan jako hvaljen majstor. Uglavnom imali aktovke i nekoliko lampi.Hasan imao lampe, lemilicu , otpornike i multimetar.
On popravlja ja gledam cudo od covjeka "iskra"-US6a nesto mjeri kazaljka hoda nikad isto bas interesantno.
Oni pre njega su samo prestekavali one lampe :)
Hasan premjesti jednu buksnu u drugo mjesto "kazaljka ode do kraja desno" :)
Dok nije gledao ja mu premjestio buksnu nemam pojma gdje..
Kako je to roknulo kad je nesto mjerio na TV-u :)
Dobro znam da su svi ukucani nasrnuli na mene i dao sam se u bjekstvo! Tih narednih nekoliko dana sam proveo kod tetke dok se strasti nisu smirile :)

Kad smo vec kod Iskre.
Ovaj Unimer 31 na vrhu sam kupio 1983. u Nisu kad sam zavrsio 3. razred srednje elektrotehnicke skole.
Jedva sam iskukao novac od roditelja za njega, to je tada bilo preskupo.
Stalno me nervirao jer koristi bateriju od 9V (i 1,5V ali samo za omski opseg) pa sam stalno morao da ga iskljucujem.
Posle njega sam nabavio ovaj pored njega sto se jedva razaznaje, Unimer 43, naslednik Unimera 3 i Unimera 33.
Bio mi je veoma zgodan za teren, iz dva razloga, nije trosio bateriju za stalni rad i bio je manjih dimenzija pa je lakse stajao u terensku torbu.



Ove ostale sam naknadno kupio zbog kolekcije.

Instrument nego sta direkt iz spaiza :)
[att_img]
[img][/img]

Dobar za potpalu vatre ::::

_{[Ovu poruku je menjao zica49 dana 11.01.2016. u 15:19 GMT+1]}

A da li mogu i ovi?
Morao sam da se penjem na potkrovlje da ih pronadjem :)

Naravno da mogu. Imam nesto slicno (po izgledu) samo sto mi je to na selu pa cu ga fotografisati kad odem na vikend odmor. U pitanju je stari JNA LCR metar (jednom nedavno sam ga kacio na neku od tema).

Priznaj da si ga maznuo iz skole, sa casa Oto-a :)


Bravo, @Gosha
Kad neko "hoce onda i moze" da doprinese temi,
da mladi vide (a i mi stariji) sa kojim se instrumentima i uredjajima radilo nekad.

Sjajno je tvoje zalaganje, da okacis slike tih Rariteta.

Za svaku pohvalu !

Pozdrav sjajnoj ekipi :)



_{[Ovu poruku je menjao Living Light dana 11.01.2016. u 18:25 GMT+1]}

Hvala @Living Light.
Mozda bi bilo dobro da neko promeni naslov teme u recimo:
"Nase zbirke starih instrumenata" ili dajte vi neki predlog.

Poz.

Evo jos jedna starudija...

Jos opreme u spaizu ..
A tek kad odem u podrum :)

Osciloskop... kupljen u Svicarskoj a Japanska proizvodnja..

[img][/img][att_img]

Imam jos stariji (Hameg) ali njega kacim po povratku sa sela !

Kit komplet (jedini koji sam u zivotu sastavio) kupljen davne 1981. u RIM Elektronic u Minhenu :

Eeh, sta je svasta bilo u tom " RIM Elektronic"-u, samo kad se setim.

Papirni katalog debljine 3 biblije, ne dao Bog da ti padne na nogu.

@branko tod ima da se raduje ovoj Iskri US6A.

Instrument je proveren sa Ivelom 1111, a Ivel je proveren sa Fluke-715 Kalibratorom.

Perfektna Iskra:

Unigor 3p na novogodišnjem stolnjaku

Iz koje godine je stolnjak ?

'el stariji od instrumenta ? :)

Pazi opsega na jednosmernoj struji od 100µA!

Stolnjak sam ja šio pre 4-5 godina. Jel treba da bude zelen ?

F.M. / A.M. Signal Generator
Marconi Instruments LTD

Laboratory Standard Signal Generator
Type 1163
ORION EMG

@Living Light
Tema je odlicna,potrajace poprilicno dugo i to bas dugo.Jednog ces dana reci e ovo je moj Rigol nekada je to bila zvijer he he he he..

----------------------------
Made in czechoslovakia
Ta drzava ne postoji vec nekoliko decenija prema tome i ova strujna klijesta spadaju u starije instrumente.

Kum ih kupio za sedam "Črvenih"

[img][/img][att_img]

Evo i knjižice koja ide uz onaj multimetar. Nemam original, ali sam
je skinuo sa neta. Nema više takvih uputstava, nije ni čudo što su
nekada koštali basnosnovno.
.

http://postimg.org/gallery/2sajqonak/


_{[Ovu poruku je menjao branko tod dana 15.01.2016. u 22:44 GMT+1]}

Klijesta za DC struju su nekada bila naucna fantastika.
Ovo su prva klijesta za DC struju koja sam uopste vidio i prva koja su bila moja :)
[img][/img][att_img]

I dan danas se mogu posteno nositi sa Fluke-tima i slicnim tu su negdje po preciznosti u par grama :)

Necitljivo zbog onih kolor slika

@vladd,
Znas da Branko ima stolnjake u 36500 boja, (skoro kao color LCD)
a voli da stvari stavlja preko tog stolnjaka,

-stolnjak ne daje Nikom,...sam je šio....na Singerici sa dve paralelne igle, na nozni pogon :-)

Da te ne ujede guja?

Nije moje ali mislim da bi valjalo ovo podjeliti iz ko zna kojeg doba.

To je instrument iz doba, ...jos kad struje nije bilo :)

"This is a 1920 - 1930's Hobbyist's Multimeter, with 5 ranges and a non-mirrored scale of about 1.5" span (0 to Full Scale).
It has a Bakelite 3" diameter, 16 sided case - giving an almost rounded appearance - 5 of the sides have terminals.
16 sides - The designer was probably thinking ahead and allowing for the possibility of more terminals in the future. "

http://www.collectorsweekly.co...-in-one-radiometer--1932-appro

https://www.google.rs/search?q...ua5q_KAhWL2ywKHRTbDroQ_AUIBigB

Sta smo se dogovorili za slike sa neta ?
Koliko znam instrumenti koje imamo,koje smo koristili i uredno arhivirali u podrum,spaiz ili tavan.Moze i posebno klimatizirana prostorija namjenjeza za to :)
Insrument ne treba bit licno vlasnistvo ali slika bi trebala.Tetak,kum,prijatelj,komsija i neko deseti doprineo temi.Briga nas za Aboridzine,Mongole i Sami-je.

Ovo je sigurno Tito dobio kao ratnu pomoc u II Svetskom ratu.







Tu je i komlet rezervnih cevi.

A ovo je Ruski odgovor

Gorane, tvoja slika 1 (kalibraciona knjiga) kaze da je kalibracija izvrsena 9, aprila 1964 godine. Jos je bio koju godinu u upotrebi.-
To je zadnja godina kalibracije kako prijemnika tako i predajnika BC serije. Posto je uredjaj baterijski napajan, u neke primjerke
ugradjivao sam ispravljac, tamo gdje stoje rezervne cijevi.-

pOz

Dok nisam dosao u posed ovog instrumenta nisam imao ni pojma da je Sennheiser pravio nesto ovako.
Tu firmu, obicno vezujemo za slusalice i mikrofone.





Prilicno dobar instrument. True RMS, ogromna skala, 30uV opseg, mogucnost dodafanja spoljasnjih filtera (pogodno za merenje THD-a)

@Gosha_Nish

Imas li kuci prostora za frizider,sporet i ostale sprave koje su elementarne za neki normalan zivot :)

@Zica49 ovo jos nije ni polovina a frizidr i sporet imam, treba i hjih da slikam? Mada oni ne spadaju u ovu temu

Ovaj vectroscope ne mogu da pronadjem pa cu iskoristiti sliku od ranije,
odavde: http://www.elitesecurity.org/t471618-0#3381498
Ovo je poklon od @Zica49

Na ovima sam "trenirao" elektroniku u školi...

Još jedan Fluke klon iz Koreje. Sve je unutra kao i kod originala.

_{[Ovu poruku je menjao branko tod dana 25.01.2016. u 19:42 GMT+1]}

Cijevni voltmetar ISKRA (1970.god.) sa 2xECC83:

.

Desni je moj, a levi je bio na oporavku, uz moje veliko zadovoljstvo.

Pošto mi se dešavalo da ga ne isključim, dobio je nalepnicu

Oprostite na lošim slikama, Telefon star 5 godina.

Oprostite na lošim slikama, Telefon star 5 godina.

Ti si stariji al si jos u funkciji
Znaci to je "Žica 4E" oporavljen?
pOz

Da na moju radost...
Multimear sam ja rasklopio i detektovao neispravnost op amp-a. Ostavio u jednoj ladici sve tako dok nadjem op amp.Naravno slikao sve,nije moglo da omane :)
Desio de defekt sa HDD i slike kao i mnogo toga otislo u nepovrat :( Nadjem op amp i pokusao sastaviti nije islo,nisu mi pomogli ni crtezi od kolege Branka nego sam to poslao onako rasklopljeno njemu..
On po svome sklopio :) I jos kaze ja sam mator i corav he he he...a ide ga ta analogija.

Komplikovan je to multimetar dva sloja PCB-a,nekakve medju izolacje i oklapanja,i svasta jos necega bas koplikovan,jako tesko pozicionirati osnovni veliki preklopnik a ni ona dva manja nisu bas ustekas i to je to.

.


Evo jednog mostiča.

Žica, popravka košta pivu.

Moj miljenik, stvarno neuništiv. Trideset pet godina je kod mene.
Za to vreme je dobijao i 220 u omske opsege i ništa. Menjao sam
mu displej jer je stari iscureo. To je bio gadan posao je nema više
originalnih sa gumenim kontaktima.

Jednom sam nekom od tih modela "tuner sprejem" sredjvao preklopnike,ne zbog spaljivanja ili slicno nego sto je godinama bio u prostoru sa ogromnom relativnom vlagom.
Posmatrajuci te handle i one bench to je napravljneo bez presedana.
Ja imam 8050A bench koji je napravljen 1979 godine i unutar je sve "cakum pakum".Preciznost kao da je jucer kalibrisan bas bez presedana.

He he, "ulovio" sam ga pre pola sata :-) Radi metodom istom kao električno brojilo. Aluminijumski disk pogonjen sa dva elektromagneta: jedan sa strujnim, drugi sa naponskim namotajem. Samo je disk sa povratnom oprugom i pogoni kazaljku.

evo i mog unimera !!!!!

Borgs, ako moze mali INFO,

-Iz koje godine je tvoj instrument? Ko je proizvodjac ?

pOz

godine su negdje oko 1950 i neke ,a ko je proizvođač ne znam (nepiše nigdje ,a nisam ga otvarao da vidim). tim unimerom sam se služio u osnovnoj školi krajem 70-tih . sada je PREEE draga tehnička uspomena od pokojnog oca.

Mislim da je ORION, Madjarska. Ima jedan moj prijatelj isti takav.

Cuvaj ga, ne daj ga,

Drago mi je da imas tako lepe uspomene!

Svako dobro,

Moram da odgovorim na zadnji post. Naravno da ću da ga čuvam tj. čuvati ću ga dok sam živ .

U Iskrinim US6A se koristi baterija od 3 volta. Toga baš i nema nešto.
Evo elegantne, lepe, nebudžene i jeftine modifikacije. Staje super.
Baterije su AAA.

Au, lep primerak!
Steta sto slika nije ostrija,

CHINA p.n.e. ???

Pre Naše Ere ???

Boro, smanji malo "Oktane",

To je bio nekada vrhunski italijanac. I onaj Iskrin
ubodni US6A mislim da je rađen po njima.

"boskalo" Iskra US6a radjen po italijanskoj licenci ICE instrumenta-oznake se ne sjecam. Neko ga je "polašio" kad mi je gorio stan.
@boro62promaja zakacio u temi sliku njihovog tranzistor testera, u istoj tamnocrvenoj vanjskoj kutiji dolazio.
Dominira znak ICE. Ponavljam sliku vanjske kutije-tamnocrvena-Iskra siva.-

pOz

Znači da Iskra ima drugu mamu. Da se iskupim evo jedne slike dekadne kutije:

evo ga jedan ne bas toliko star ali podosta bajat (i na zalost neispravan, mislim da je fet u sondi izgoreo u kombinaciji sa germanijumskih diodama)

evo i jedne dekade (raspao se jedan prekidac inace funkcionalna) i jednog potenciometra (spaljen :( ), preciznog :D

Ako ti nije mrsko, uslikaj "raspadnuti prekidac" i precizni POT,

...mozda neko ima u "Furdi".

Steta je da Dekada stoji tako NE-Funcionalna.

pOz

Sonda je "sampler" ulaznog signala a diode su tipa Šotki ako se dobro sećam.

@RoRa

Ma, secas se TI ite kako PERFEKTNO !

..nisi Ti "Igrac od Juce" !......samo da se ZNA !

Znam Te ...."Puško....ka Si Pištolj bio"

Pozdrav RoRa

@rora, imam negde semu sonde, koristi neke diode sa mnogo manjim dropom
od obicne schotky (tipa za red velicine manjim) ... no da ne lupam
napamet ako iskopam semu okacicu .. + ne znam dal je samo sonda (za
pocetak znam da je sonda spaljena), pa kad se jednom presmorim da
opravim sondu videcemo dal je mozda jos nesto riknjavela

Heheheh,

Svidja mi se sto NE umes da Lazes i sto si iskren,

Bogdane, podseti me Ti na reč : RIKNJAVELA !_____40 Godina čekam na tu reć

pOz

PS: Kad nesto ispusti beli dim onda je : Riknjavela !

nemam koga da lazem :D, kupio sam tu rakal danu na vojnom otpadu
neispravnu, neki vojak je stekno sondu u ko zna sta (220 bez problema) i
sonda je izgorela, dal je izgorelo i nesto unutra, ko ce ga znati, dok
ne opravim sondu ne znam za dalje ... a iskreno ako sa opravljenom
sondom ne bude radilo iskoristicu kutiju od sprave a creva idu u kantu
posto unutra nema sta da se opravlja, ima velika aluminijumska kockica
sa brdo RF necega u necemu sa necim, ja to mogu samo tuzno da gledam
tako da ce to u kantu a kutiju cu vec za nesto .... ako pak bude radilo,
super :D

sto se dekade tice, taj sto je crko prekidac je isti kao ovi ostali koji
se vide :D ima 11 izvoda (1 zajednicki koji se spaja na jedan od ovih 10
drugih) i to je to

za precizni potenciometar, izgleda ko veliki zicani autotrafo (velik ko
pesnica, mozda malo veci), ima mnogo ovih izvoda koje idu na ove
staticne rupe i oguljen sa jedne strane preko koje ide klizac i to je to
... i tu je neko napajao neki motor preko njega verovatno obizrom kako
je prso :D cuvam ga, zao mi da ga raskupusam :D

@rora
http://bama.edebris.com/manuals/racal/9301a/

2N5486 JFET VHF/UHF Amplifiers, neko mi rece mnogo bitna njegova karakteristika da se ubode ako se trazi zamena
a4s112 -?!?!? ovo cak ne znam ni kakva je dioda, google spominje neke led drajvere ..
5082-2815 - diode u grecu, schottky barrier, 0.35V na 1mA turn on voltage, 70V breakdown, datasheet

ako neko moz hintuje nesto oko opravke te sprave, ja cu budem vrlo srecan :D

Evo, ja pregledao sve svoje arhive, i ne nadjoh prevod reci,

Onda pitao "Vujakliju" šta znaci rec "Hintuje" ????

A On mi dosapne u snu:

--To ti je rec, koju koriste vrhunski Elektronicari kad hoce da ostave dobar utisak, .......kad znaju o cemu govore,

....A kad napisu tu rec,.... onda im za 20% padne pritisak, a za 40% Adrenalin


Vujaklijo, hvala Ti....

Hint -> Nagoveštaj

Ja hejtujem kada neko kaze `hintuj mi` :)

Hint = savet, natuknica, kad ti neko kaže neku reč pa se ti setiš šta si hteo da kažeš. Na primer, razbijaš glavu gde je bilo drugo zasedanje AVNOJ-a, a neko ti šapno "mudo" pa se tebi upali sijalica (ili LED dioda) - JAJCE!

Inače, može to i drugačije da se kaže, a ne hint, ali nije fora...

Natuknica...drugo zasedanje AVNOJ-a...Mudo...

E jesi lik :D :D :D

Funkcionalno sonda na ulazu ima diodna vrata (diode gate) u ulozi semplera ulaznog signala a izlazni napon semplera vodi se na ulaz JFET bafera. Sempling impulse generiše poseban generator sa step-recovery diodom. Dužina ovih impulsa meri se pikosekundama. Frekvencija semplovanja je periodično promenljiva, da se izbegnu "rupe" u prenosnoj karakteristici, oko 40 kHz.
Pseudo-slučajno dobijene semplove obrađuje "sporovozna" elektronika u kućištu RMS voltmetra.
Verovatno je moguće "prikrpiti" sondu nekim dostupnijim komponentama ali sigurno uz smanjivanje gornje granične frekvencije merenog signala a možda i osetljivosti celog voltmetra.

Odlična dekada, ako nije pržena prevelikom strujom.
Tolerancije mnogo bolje od navedenih 1%, osim omskog X1 područja, koje premašuje 2%, barem kod mene (usled starenja verovatno).
To prvo područje ima diskretne 1W otpornike, ostali su hibridni integrisani "češljevi", za razliku od starijih Iskrinih dekada
sa četiri preklopnika koji su bili od motane otporne žice (i mnogo gabaritniji).
Prekidači su najlošiji deo, imaju 20-30 milioma u "0" položaju, verovatno su tu i banana ulazi krivi.
Ako ne nađeš zamenu za prekidač, preporučujem prebacivanje prekidača sa X1 oma na tu poziciju.
Istu dekadu još uvek proizvodi Metrel sa malo fejsliftinga, za mnogo veće pare.

vojni otpad prijatelju, vojni otpad, naravno da je przena velikom strujom ... uzeo sam brdo stvari odande i imam osecaj da su vojnici namerno zabadali sprave u 220 i slicno da bi ih spalili da ne bi morali da ih koriste :(

Bogdane, uslikaj preklopnik da se dobro vidi-koliko vidim zatvoren u providnu plastiku.
Elting ih koristio u radiostanicama. Mislim da ih imam, pa ako je ostalo u redu , da potrazim? Koliko vidim 11 tacaka u jednom redu
na stampi.-

pOz

Auh, sad mu nije ništa.
Evo kako se ponaša kad je mažen i pažen (kao kod mama koke):

@emisar, da, cini mi se 11 pinova, slikacu ga ujutro pa saljem, generalno mali pcb izmedju 2 plastike i parce bakra koje se vrti, ceo prekidac se "raspao" (verovatno bio udaren)

@minimoog, da budem iskren uopste nisam merio u kakvom stanju su hibridi, razmisljao da napravim neku fancy hibridnu dekadu od ove sa forom da ovi prekidaci samo daju napon na mcu a da mcu pali/gasi reed relee iza kojih su neki fancy 0.1% otpornici, odrzava const temp unutar kutije sa par peltijea, meri napon i struju kroz dekadu i tako neke zezancije, ali je to ono toliko niskog prioriteta projekat da ... jbg ..

@robert, pazi, imamo forum na kome iz 6 republika i 2 pokraine jedno 10-15 nacionalnosti i bar 10 maternjih jezika (neki stari, neki novoizmisljeni) ljudi pisu i medjusobno se razumeju (izmedju ostalog zato se sav txt kucan na forumu transliterise u latinicu), ne znam gde je problem u anglicizmima na forumu gde 60% svih informacija postoji na engleskom, 35% na ruskom a samo 5% na ovih 10tak "nasih" koji se aktivno koriste na forumu (kineski ignorisem namerno)? ionako je 80% izraza u elektronici neki "izam", dal je germanizam, rusizam, anglicizam il pak turcizam kakve sad ima veze ako ja napisem "hintuje" umesto "da neku ideju" / "ukaze na neki primer" ne mislim da je rec "domacija" ako je nastala od latinskoj ili turskog izraza a "stranija" ako je nastala od engleskog .. taj lingivsticki puritanizam u 21 veku je cista glupost (moje licno misljenje) i nije mu mesto na diskusiji u forumu o elektronici :D

@svi, bora posebno, elem dal da koristimo ovu temu gde lepimo fotke svih ovih alata u godinama i za ove sitne "opravke", il da brisemo to sve iz teme i vratimo se samo na lepljenje fotki?

Philips PM2517X

1982. godište, 3 9/10 cifara (10000 kaunta), autoranging, trueRMS.
Philipsova elektronika sa njihovim čipovima, radi na 4 C baterije (R14 1.5V), debeo i težak.
greške:
DCV 0.2% +- 0.05% FS
ACV 0.5% +- 0.1% FS (50 Hz)
DCA 0.5% +- 0.1% FS
ACA 0.8% +- 0.1% FS (50 Hz)
RES 0.5 % +- 0.1% FS

Ima i priključak za sondu za merenje temperature, koju nažalost nemam.
Sonda nije standardni Pt100/1000 već neka čudnija, pa bi trebalo menjati otpornike u mernom mostu na ulazu
da bi se prilagodilo Pt100. Kad budem kalibrisao sledeći put, verovatno će i to biti.
Najslabiji deo su mu trimeri, obični stari klasični, pa se vremenom ispomeraju i rašteluju.
Inače super sprava.
Korisitili ga za dijagnostiku u boksovima Formule 1 tokom 80-tih. :)

Evo ti diode: http://eu.mouser.com/ProductDe...TO%2F%2FQgYDnH7pJ7rS2FRA%3D%3D
Evo ti feta: http://eu.mouser.com/Search/Pr...s=ljbEvF4DwOMfvrksAmWLug%3d%3d

Au, ala sam badumazeke tom Iskrinom dekadom. To su baš nežni preklopnici.
Probaću da slikam moje dekadne kutije.

Heh, ajd ti dekadni otpornici imaju neku upotrebnu vrednost, prvestveno za DC signalno procesiranje, za AC ja ih preko 1kHz smatram neupotrbljivim :)

Dekadni kondenzatori, heh, tu je jos "gora" situacija posto prakticno oni imaju svrhu u AC kolima, mnoooooogooo parazitivnih problema unose, jos kao prikljucimo sa produznim banana-kablovima pa kao stelujemo nesto u pF, to je utopija, to nema blage veze sa zivotom. Parce prikljucnog kabla samo po sebi ima izmedju 20-200pF kapaciteta zavisno kako ga fizicki postavite u prostoru.
Da ne spominjem da se ti prikljucni kablovi ponasaju kao antene koje skupljaju i zrace EMI i koji vam nikako ne trebaju kada stelujete nesto precizno i osetljivo.

Za dekadne kondenzatore i za "modernu" (brzu) elektroniku samo ovako nesto ima smisla, zaletuje se direkt na plocicu i nabadaju kombinacije kondenzatora (ispod PCB su zaletovani SMD kodenzatori) …
Cak kada je potrebno da se radi sa veoma brzim signalima ili gde je visoka impedansa, skinu se ovi horizontalni jumperi pa je strujno kolo/vodovi jos krace …

Elem, gabariti su problem, sve to treba da bude sto je moguce manjih dimenzija i sa sto kracim vodovima za povezivanje …



Nisam imao jos potrebe za pF opseg a inace se isto pravi na ovaj nacin, po deset komada 1/10/100pF NP0 kondenzatori i vozi Misko ...

_{[Ovu poruku je menjao mikikg dana 07.02.2016. u 01:44 GMT+1]}

Jel turamo i pravljene?

da budem iskren meni su pravljeni zanimljiviji, posebno ako su pravljeni
pre 30+ godina :D

Bogdane, imam ja takav jedan prekidač. Nije nov, skinut je ali se ne sećam odakle. Javi se ako hoćeš da ti šaljem.

Minimer1 Iskra

Od silne upotrebe otpala mu kazaljka :)


[img][/img][att_img]

wheatstoneov most

[img][/img][att_img]

Digimer30 Iskrin klasik i dan danas bolji od "vecine zutaca" :) ljubi ga majka

[img][/img][att_img]

@Living Light

Za onu sliku ampermetra u drvenoj kutiji prozvao si me da sam ga "drpio iz skole" pogrijesio si trafike su moja uza specijalnost :) Prodam cigare i za pare kupim intrumente..

Dzaba ampermetar ako se nema i voltmetar..

Iskra voltmetar FL0125

[img][/img][att_img]

Citam/gledam ovu temu i stvarno sam fasciniran koliko raznih mernih istrumenata je proizvela Iskra. Neverovatno! Zna li se broj?

I svaka vama cast sto sacuvaste te uredjaje.

Kada je Robert postavio temu, mislio sam, bice tu par strana, ispucacete se na brzinu i to je to. Kad ono, djavola. Odakle vise vadite te istrumente? "D

@gilopile
Jos nismo ni poceli kako treba :)

[img][/img][att_img]

Bez komentara

[img][/img][att_img]

@galopile, da je tema otvorena pre 3+ godine ja bi sam ukuco ovde bar 5 strana :D no pri zadnjoj selidbi nisam vise mogao i morao sam par torbi antikviteta da podelim, jbg te starine uzimaju previse mesta, 1m2 stana je prosto preskup da bi se trosio na cuvanje "svega" tako da sam ja recimo bar 500 razlicitih uredjaja (poput npr ovog mi7043, imao sam 4 komada ocuvaniji mnogo od ovog ivicinog) podelio drugarima .. e sad jbg oni nisu bas zainteresovani za ucesce na domacim forumima pa te slike nece zavrsiti ovde al jbg cuvalo se sve, nisi mogao tek tako da odes i kupis instrument, sada jbg moz biras os uzmes pljeju na ulici ili instrument kod kineza, u ono vreme najjeftinija iskra koju si mogao da kupis je i dalje kostala ozbiljne pare i morao si dobro da razmislis pre nego je kupis, a onda kad je tako kupis i debelo platis onda si je jbg cuvao :D .. isto i lemilice, ja sam imam 5 "fancy" lemlica, ne sto mi treba nego sto lecim komplekse iz detinjstva kada sam morao po metar dana da stedim samo da bi kupio novi grejac za jeftinu stapnu, danas takvu lemilicu kupis za 200din na buvljaku... a neki magnastat hahahah pa to su samo imala deca bogatasa i profesionalci koji su ziveli od elektronike, a i oni obicno imase kuci one cuvene iskre a na poslu firmin magnastat ili neku ersu.. ja kontam da mladjahni gledaju na to sve sa podsmehom al jbg, meni sedi u hodniku lab freq generator koji je kostao ko bolji auto ili losiji stan nekada, a ja ga dobio od drugara "da ga ne baci" nema ga vise gde...

@ivica, jao ovih unimer3 sam imao 10kom *novih* neotvorenih u originalnim kutijama, zvao me drugar dok sam bio na kipru, plakao, kumio da mu ih prodam, ne pita za cenu :D .. pa sam mu ih poklonio .. koliko je to bila cesta sprava nekada :D .. kako rade sad posle 100 godina? i dalje precizni? i dalje ogledalo nije otislo u majcinu? ja sam imao jedan kome je ogledalo korodiralo ?!

Bas kao sto Bogdan kaze,zauzima prostora i to je to.Problem je zivjeti u gradu i praviit arhivu toga.
Ja imam supu :)

pogledaj ovo
http://www.njuskalo.hr/mjerni-...enja-iskra-pu430-oglas-2482669 (nije moj oglas nit oglasavam ikoga ,znaci samo radi osjecaja koliko nesto najvjerovatnije i dana danas vrijedi)

Tu spravu drzim u supi naravno Iskra PU430 mjerac otpora uzemljenja

[img][/img][att_img]

Da, potpuno te razumem. Ziveo sam u stanu, a sad u kuci. Stan nije bas pogodan za skladistenje :D Ljudi zive u 30-ak kvadrata, dodje beba, ovo, ono i nemaju bukvalno prostora ni za sta. Mi sto zivimo u kuci, nama lako. Uvek je tu tavan, podrum, par prostorija koje se ne koriste...

Secam se i ja kao klinac, pola plate caletu maznem i kupim THS11 :) Posle nekog vremena crkne grejac i nikada nisam uspeo da ga nadjem, vec kupovao one klasicne 220V Iskrine lemilice...

To za komlekse iz detinjstva i ja radim. Sada bar moze da se kupi tako nesto o cemu sam samo mogao da sanjam. Kupim, iako ga je vreme pregazilo i vise nije upotrebljiva ta stvar, kupicu je samo da je gledam :D

Sta da se radi...

Izvinjavam se na ovom malo oftopiku. Nazalost, nemam sta da okacim. Begam odavde dok nesto ne nabavim :D

Ne znam u kom si periodu bio na Kipru ali ja sam krivac sto ih je u BiH pre petnestak godina unisteno ili prepravljen ogroman broj u ESR metre.
Imao sam tri komada spaljena ali kretni kalemi ispravni,izbacio sve van i napravio PCB za esr metar naravno podijelio prijateljima nekoliko plocica i to je otislo svakud.
Mozda su i tvoji bili iste sudbine.PCB sve stima rupe za sarafe,kontakti za baterije i slicno.File sa skalom u corel-u ma milina bozja.
Imam negdje jedan ESR ostala dva sam podijelio.Znam da je bio jako trazen instrument i danas kad se pojavi na oglasima hoce 50€ :) Sreca za ESR metre jer se pojvise
kinezi za 3€.


SWR metar iz vremena dok sam se aktivno bavio DX bolescu :)
[img][/img][att_img]

Rohde & Schwarz

VHF SWR metar ...profesionalni ovo amateri nisu mogli sebi priustiti,neko nekome poklonio :)

[img][/img][att_img]

Da su nekad davno bila teska i neizvjesna vremena za danasnje prepoznatljive i jako skupe brendove jesu.

Rohde & Schwarz 100% ali neko ga prekrstio.

[img][/img][att_img]

Nista bolje nije prosao ni Hirschmann :(

"Motor ga otkrio"

[img][/img][att_img]


U supi ima svasta :)

Zica
-- . -. .. - .-. . -... .- - .- .--- ... .-- .-. !!!

Taj R&S SWR metar je za impedansu 60 Oma, Zatekao ga na poslu, poslije standardizovano 50 Oma radio, 75 Oma TV.-

pOz

@Boro62promaja
Nije problem..

Eurotest
vrlo interesantan primjerak po izvedbi neko se stvarno potrudio i najvjerovatnije bio skup :)
[att_img]
[img][/img]

Opseg za naizmjenicni napon nekako "polubolestan" 2,5 kV :(

Kad sam prvi put vidio ovaj model odmah sam ga nazvao "prcvoljak" i tako ostalo.Odnekud ispade pa rekoh ajde da te slikamo.
[img][/img][att_img]

Za veceras od mene toliko! Sve cekam kad ce neko reci prestani dosadan si :)

Kako dosadan, samo napred! I ti i ostali!
Svaka vaša poruka (sa slikom ili bez) je pravo blago, virtuelni muzej elektonika.

Imao sam takav "prcvoljak",
-joj, koliko je sati provedeno sa njim.....samo kad se setim,

Sad ću ja opet da pričam moju priču. Ovo je Iskra kao što sam ja Slovenac.
Unutra spakovana Tesla, napopravljao sam ih se. Imam negde i šemu.

Taj Eurotest je rebrandirani ICE instrument. Volio sam ga koristiti zbog velike i pregledne skale-nasljednik i istom tehnologijom
proizveden kao ICE varijanta US6a iskrinog instrumenta. Naravno, i on je bio u kombinaciji tamnocrvene plastike.-
Ima potpuno iste mjerne opsege kao US6a.-
pOz

CITIZEN TH-L33C

Vidi, ovi koji prave satove, imaju u instrumente,
ovo prvi put vidim...

Sjajno !

PEER TRONIC ADM-10B

Pokušaj klona Fluke77.

MURA FET-200

Japanac, kad je Japan bio kao Kina danas za jefitnu elektroniku.
Jedan FET na ulazu. Verovatno mu je stariji brat bio neki pasivac, kao milion klonova poput ovog Citizena gore,
vidi se po dizajnu i opsezima.

Jedan jako inteteresantan wheatstoneov most koji je najvjerovatnije njemacka proizvodnja a na poledjini upustvo na Srpsko-Hrvatskom/Hrvatsko-Srpskom.
Nisam uspio naci oznaku proivodjaca ili nisam najvjerovatnije previse bio uporan :(

Most vrlo interesantan R L C :)

[img][/img][att_img]

Pravio ga Pera iz bivšeg DDR-a...
Istočnonemački MTM od pre 1972. Posle toga je firma postala društveno preduzeće (VEB),
moj je iz tog perioda, VEB Messtechnik.

1972 god. Tad se nisam znao sluziti time :)

Ovaj je koristio major Kriger verovatno, ostalo od Vermahta...

SIEMENS Rel.Msbr.18a

Jos jedna "Zverka", FLUKE 8024B.

Buduci da je tema slike i podaci o starim instrumentima podatak.

Ovaj multimetar sto je kolega Living Light nabacio sliku jako nostalgican i mnogi ga posjeduju a takodje mnogi imaju zelju te ne zale truda da ga nabave.Cesto problem display. Jednoredni 30-pinski koji je spojem elastomeric ili zebra konektorom (ona provodna guma).
Pin to pin kompaktabilni display na modelima Fluke 8010,Fluke 8012 ,Ivel 1111. Isto tako vecina digitlnih multimetara tadasnjeg vremena i nekoliko godina novijeg datuma koji su bazirani na ICL7106 chipu imaju odgovarajuci 100% kompaktabilan display. Onaj od par eura Mastec M-830 koji je toliko cest takodje njegov display uz sitniju prepravku.Nadam se da ce podatak nekome vrijediti.

Ivice, ovo je jako korisna informacija.
Lepo od tebe,

pOz

Nesto iz 70-tih

Ma Ivica nije Marica !!!

Rizikujući da moderator obriše ovo, želim da napomenem da na ovom
forumu ne bi bilo više ničega da se pročita da nije ove teme.
Baš je zamro. Samo neka polupitanjca, nikakvih ozbiljnih prikaza radova
ili diskusija. Izgleda da kako i okruženje oko nas ide nizbrdo, i elektronika
prestaje da živi.

Nemas potrebe da ista rizikujes,
Moderator nije "Idiot" !--i tacno i JEDNOZNAČNO Zna!!... sta se brise a sta ostaje.
MOD-ovi na Elektronici jesu ostri, (sto jes -jes)

..ali su debelo-dobro jednoznacni i valjano rade TO sta rade!

NE zelim da ih preterano hvalim, ali i dalje uspevaju da Uoblice Forum tako, da bude:

-Lako citljiv,
-Bez "Naglih Exibicija i ispada",
-Da bude koristan u savetima i rasterecen "Balasta" i Sio-mi-ga Djura odgovora.



To si u pravu,
To vec nema veze sa radom moderatora,

--to je stanje "cim izadjes iz stana/kuce"
..tako je--Kako je,

Vremena su : Uzmi ili Ostavi,.........na zalost .

TO rasulo nije razlog da mi na Elektronici ne mozemo da nastavimo jedno uljudno postavljanje pitanja, savetovanje,
i razresenje.

Svako u svojoj sveri i u svojj moci.

pOz

Merači otpornosti uzemljenja i izolacije, osim strujnih klješta.
A klješta su čehoslovačka pretpostavljam, imam slična sa drugačijom drškom.

Instrumenti za merenje otpornosti uzemljenja i izolacije su nemačke proizvodnje a amper klešta su čehoslovačke.
Poslednja slika je končarev uredjaj za ispitivanje kugličnih ležajeva.

@Bogdan Kecman



Pominjao si da ti trebaju ovakvi kruzni preklopnici za tvoju dekadu "Iskra MA2115":


Preturao sam po kutiji sa prekidacima i nadjoh ove Iskrine, mislim da bi moglo da se "ustekaju" u dekadu:






Ako mislis da ti odgovaraju, blizu smo zar ne? :-)

pOz

Deluje da ne odgovaraju, 2x6 treba a ne 1x12, koliko (ne)vidim

Vladd od tebe se ocekivalo materijala na ovoj temi a ti se usutio! Odbicemo ti od plate :)

Vlad ce da (ako ovako nastavi ) zaradi "Neopravdani" izostanak :-)

Nastavnicko vece ce da:
-smanji ocenu iz vladanja,
-ukinuce mu se prevoz,
-nece da dobije topli obrok,
-stimulacija mu ide na Nulu !.....ako ne ode na -15% za ovaj mesec,

Ako se ne javi ovih dana, da "Odgovara" i popravi ocenu,
-roditelji ce biti pozvani na "Otvorena Vrata"

Ima da radi kais po beloj decjoj guzi :-)

sala mala, naravno,

Prijatno Vam nedeljno popodne Ekipo,

pOz

HUNG CHANG HC-3010BZ

Korejski multimetar, klasičan pasivni, lepa velika skala, solidno urađen, ništa rđaviji od Iskre (osim
što mu fali mitološki prizvuk YU unimera). Postoji nekoliko varijacija, svi modeli su u istoj kutiji i
sa istom prepoznatiljivom skalom, HC-2010 i HC-3030 pa svi sa nekim sufiksima posle, razlika uglavnom
u kombinaciji šta imaju specijalno: zujalicu, opseg 10Aac i tester tranzistora.
Starije verzije su pravljene originalno u Koreji, pod HC firmom, posle u Tajvanu i Kini, pod raznim brendovima,
Peak Tech, Protek i Voltcraft. Original je solidan, sumnjam da je tako sa kineskim kopijama.
HC-5050 je sličan ali ima aktivnu elektroniku sa FET-ovima.
Nedostatak, kao i kod svih iz te kategorije, nema mA područja za naizmeničnu struju.

@robert, fala, da lice, lice, dal odgovaraju pojma nemam pogledacu kad malo prezdravim nisam nesto ovih nedelja upotrebljiv

@minimoog, iskreno ja sam smatrao da "mi" pravimo super sprave i da imamo super tamo neke inzenjere koji projektuju te sprave dok sam kao klinac kupovao razne krseve na vojnom otpadu sa nalepnicama iskra, ei i slicno .. a onda sam malo porastao i vse mi taj yu prizvuk i nije "nesto" kada sam skontao da nijednu originalnu spravu nisam video iz "domace" firme, sve su kopije (vrlo cesto lose, najcesce samo prefarbane) nekih tudjih sprava :(

Iskra MA 2102

Stara Iskrina omska dekada, heavy metal varijanta.
Područja x1/x10/x100/x1000 oma. Ima odlične prekidače koji kad se očiste i pritegnu, prave bolji
kontakt (manji otpor) od onih plastičnih iz MA 2115. Mana su im platične kapice prekidača, posle
30-40 godina (zlo)upotrebe, plastika je postala krta i lako se lomi, naročito kada se doteže šraf koji
drži kapicu na osovini. Ima dve vrste tih kapica, ova naravno ima lošije fi modele, mogu se videti na fotografijama
obe varijante

Ovu sam skrpio od delova tri raskantane i spaljene dekade. Žuti kiloomski paket otpornika je iz neke druge dekade,
žičani su omski, sasvim dobri. U ospezima 10 i 100 oma bilo je tri komada spaljenih i uništenih primeraka, a još dva
su dovoljno prženi sa su odlutali daleko od nazivne tolerancije. Očigledno su bili na fazi, baš čudno što pišu
one neke struje ispod svakog prekidača... Sve zamenjeno iz viškova preostalih sa drugih rasturenih dekada,
vide se po stolu "donatori". Vidi se da je u nekom trenutku bilo raznih varijanti u crnim/crvenim/bordo/žutim/braon
bojama tih RWI otpornika od 0.5%. Sve skrpljeno, oprano i očišćeno, podmazano, prelemljeno, dotegnuto, samo su kapice
skrnave (slika sa kapicama je pre, posle su neke popucale), ali radi.

Slab sam ja sa tom istorijom.
Sem simpsona i nekog lampionskog iskrinog generatora, prakticno nemam nista sto su lampe i bakelit, koje ionako ne koristim. Cak mi je i tek 465 duboko spakovan u ormanu. Koristim 3032...pa analogni deda spava...
Koristim savremenije sprave, a nesto nemam dovoljno zapremine zivotnog prostora da pravim muzej.

Na poslu mi je "lab of excelence", tako da mi je ultranova oprema pristupacna.

S obzirom da sam poceo da restauriram moju studentsku hifi opremu, da konacno za sebe napravim par audio projekata iz proslosti(posto su alavi sve pokupili sto sam pravio, a za opustanje i slusanje muzika nisam imao ni vremena), jedino sto cu da se napregnem da ili nabavim ili uradim par komada opreme za testiranje audio igracaka.

Vec duze vreme se resavam da skockam neki low THD oscilator. U stvari kloniracu source iz HP8309A audio analyzer-a,
samo sa malo modernijim komponentama.
Sve komponente sam pribavio (cak i adekvatnu kutiju) samo se ceka dobra volja za crtanje plocica.
Imam tri distortion analyzer-a ali bez source-a (kacim slike cim se vratim sa zimovanja) samo jois da skockam oscilator.
Nadam se da ces ti svoj rad prezentovati ovde.

Jednu stvar moram da Vam priznam, a to su 3 stvari

1) Drago mi je da se @vladd javio !

2) Moram da pohvalim kolegu @minimoog-a za veoma detaljnu i preglednu, slikama bogatu ilustraciju o
dekadi Iskra MA-2102 kao i za veoma KORISTAN popratni tekst uz te sjajne slike !

3) Ovim putem zelim da se zahvalim SVIM ucesnicima teme koji su odvojili vremena, ukljucili foto aparat,
obrisali prasinu sa dragog instrumenta, podesili svetlo, uslikali aparaturu,
obradili slike i sve to podelili sa svima nama ovde na Forumu!!!

.... da i mladi a i mi matoriji vidimo "Kako je nekad bilo" i da se podsetimo prijatnih trenutaka...

Hvala Vam na trudu, ulozenoj volji, utrosenom vremenu i na jednoj Pozitivnoj Energiji koju ste svojim postom uneli u ovu temu !

Pozdrav Svim ucesnicima,

Svako dobro

U "ime nauke" otvorih i uslikah ovaj sjajni Fluke-8024B koji je uradjen perfektno
kad se pogleda u "sitna crevca" sto bi rekao emiSAr :)

Ovako izgleda bez plasticnog oklopa:


Maticna ploca:


Tastatura:


Displej brljavi:


Sjajan EMI oklop, koji su iskoristili da nalepe uputstvo za kalibraciju:


I jedan mali (za mene) nepoznat element:


Sto bi @zica49 rekao Fluke-je-Fluke! :)

Mozda nekome zatreba...

pozdrav

Pra verzija ovoga :)
[img][/img][att_img]

Teflonski pikofaradni promenljivi kondenzator?

Ja sam u Velebitu/Fluke 8022A ugrađivao pločicu za zujalicu iskopiranu sa 8020B.
Sada čeka pomenutu zamenu LCD-a.

@Living Light
Samo ga na silu zavrnes do kraja i to je to :)

zica49....Pa nije to ufrckana, plava, nalektrisana komsinica, pa da "zavrnem do kraja"

-ipak je rec o onom sto je pomenuo @minimoog (imam neki osecaj da je covek pun praxe)

Kako sam negde procitao:
-Sa tim pomenutim "zlatnim šrafičem" se podesava AC-kompenzacija ili ti Linearnost na AC podrucju.

Eto, @minimoog vodi, 2:0 i to u gostima

Niko ne vodi nigde, jer niko ne zna sve. To su trimeri malog kapaciteta,
a visokog radnog napona - 1000 V. U kompezaciji ulaznog razdelnika.



http://media.wix.com/ugd/d8671...517c1aaf7775f5335b3a9f8dcd.pdf

Hehehe...JAT je cudo !

Da, ni meni ne lici na kratkospojnik/ dzamper, jer se vidi da je ta zica uvek u kratkom spoju bez obzira na sraf.

Ranije su se stavaljali oni zicani sa kukicom. Ne mogu da nadjem ni jednu sliku trenutno.

Dragane, nemo ni da se trudis,
vidis da Branko sa 159 godina radnog staza, (tako mu pise u knjizici od JAT-a)

Ipak ce to da bude trimer, jedino ne smem ni daga pipnem posto nemam semu
od instrumenta i ne znam u kom delu se nalazi.

Verujem da je negde za AC kompenzaciju.





_{[Ovu poruku je menjao Living Light dana 16.02.2016. u 09:07 GMT+1]}

Rekao sam ti samo ga zavrni do kraja ako ne bude ok vrati pola kruga nazad :)

Kao što je rečeno, trimer kondenzator na ulaznom naponskom razdelniku, mora da je visokonaponski jer ide između ulaza i donje grane
razdelnika. Ta serija je mislim do nekih 5 kHz specificirana da ima neku razumnu grešku, pa se na toj frekvenciji i podešava.

Fluke ima besplatnu arhivu uputstava i šema za dosta starih uređaja na svom sajtu, pa i za 8024B:
assets.fluke.com/manuals/8024b___imeng0200.pdf

Evo nečega što baš nisam uspeo da nađem po internetu, pa evo nešto ekskluzivno eksplozivno...

ISKRA BS7C za ispitivanje kola električnih detonatora.

+- 25 mA je (bio) propis koliko sme da je struja pri ispitivanju, pa je takav i opseg.
Unutra je prilično ono što je i dato na prednjoj šemi. Kutija od Unimera, strateški iskorištena.
U. i V. izvor su Unutrašnji (2x 1.5 V) i Vanjski izvor (akumulator). Dva otpornika na priključcima
su 270R pa je to taman 25 mA za pun akumulator 13.5 V i kratak spoj na detonatoru i zanemarljivom
dužinom kablova do njega.
A montaža strujnog šanta kineskom metodom, pištolj plastikom, ne znam da li je iskrino originalno rešenje ili je neko
petljao posle...

Imam godina poprilican sam "magarac"ali ovo nikad nisam vidio :)
Svaka cast za instrument.

Zbog nule na sredini skale, namjenski radjen instrument-fabrikat.
@zica49, nisi se susretao sa "dum-dum" stvarima, kako industijskim-rudnici, kamenolomi-tako i onim sto je pisalo "vojna tajna".-

pOz

Radila je iskra još tih +- instrumenata, i ugradnih i desktop elektronskih voltmetara, a za PHYWE je radila
isto ovakvo čudo, bez prekidača i sa opsegom +-3.5 mA.

_{[Ovu poruku je menjao minimoog dana 16.02.2016. u 18:29 GMT+1]}

HP 334A distortion analyzer. Ne treba mnogo pricati o HP-u iz tog vremena (druga polovina 60-ih). Mehanika perfektna a stedelo se na elektronici.
Na poslednjoj slici se vidi originalno power konektor koji sam morao da zamenim standardnim IEC konektorom jer nisam mogao da nadjem odgovarajuci kabal.









Sutra slike jos dva slicna matorca.

Za ono vreme, to je bio staršip enterprajz.
Te stvari imaju dosta problema kada im se zaprljaju/rasklimaju kontakti, prekidači, konektori, pa treba detaljno
očistiti i srediti, mada ovaj tvoj deluje prilično čisto. AKo je to problem, lako je uočljivo na nižim opsezima gde kazaljka bez
nekog razloga luduje sama od sebe...
Zanimljivo da je kondenzator vazdušni, što je dobro, jer u npr RLC metru iz slične serije konednzator je bio potopljen u konzervu
sa nekim PCB uljem, koje osim što je kancerogeno, ima i neku nestandardnu dielektričnu konstantu. Kad to iscuri, mnogo muka.

Dve godine sam cekao ovaj instrument a posle jos toliko da se resim da ga sredim. Naravno, svi preklopnici su sredjeni i prilicno lepo radi.
Sad mi preostaje da skockam low THD oscilator pa da se bacim na merenje THD-a.

To za ulje prvi put cujem, znao sam da postoje fiksni uljani kondenzatori ali promenljivi, ne. To mu dodje kao kod automobila, zamena ulja posle
XX predjenih obrtaja (kilometara).

Samo što kod ovih zamena ulja nije bila dobra ideja, prestali su da proizvode to ulje, bifenil, kancerogeno krajnje, transformatorsko.

Nisam gledao taj konkretni oscilator, ali za low thd oscilatore, uglavnom ide vinov most, linearnove app notes AN67 i AN47
pokrivaju te stvari za većinu primena, vredi pogledati. Trebaju ti kvalitetni opampovi i optokapler.

Da pravim za sebe, iskopirao bih HP209A, samo tranzistori, milina. Iz doba kad su znali da pošalju čoveka na Mesec, pa su
i ovo pravili kako treba.

Kad smo kod HP-a, da li ste ovo mozda nekad videli i koristili?
Kakva je to spravica bila, secam se da sam se igrao sa tim (ko zna mozda i razbucao) kada sam bio klinac 4-5 godina :D

Bila bi fora napraviti remake :)

Koristio i servisirao. 4 clanka Ni-Cd akumulatora, petocifreni LED displej u DIL pakovanju, mogucnost okretanja cifara za 180*-odakle je bolje
vidljivo. Jos se negdje mota koji 5-tocifreni displej-koristeni i u HP kalkulatorima. Imao je prilicno dobru VF sondu, i dodatak za
mjerenje struje na kojem je dugme preklopnika bilo lose-raspadalo se "napamet". Oko 1974 godista.-
Preklopnik horizontalno ispod displeja okretao cifre, onaj istureni spic nataknut na 4mm bananu, prilicno kvalitetan i ostar, probijao
zastitu na stampi i mjerio si bez muke. Ni-Cd clanci neka cudna dimenzija-deblji od AAA a tanji od AA.-

pOz

Pazi kako je mali HP prefrigan?!
Ume da okrece prikazivanje na displeju za 180° radi lakseg ocitavanja :)


Izvor:
http://hpmemoryproject.org/wb_pages/wall_b_page_14b.htm

PS: Pretece me emiSAr,
covek je vec objasnio okretanje displeja dok sam pisao poruku.

pOz

Imam ga negde u nekoj kutiji u radionici.

Video samo na papiru i internetu. Lepota od futurističkog dizajna 70-tih.
3 1/2 cifre, verujem da su hibridni čip koji su napravili specijalno za ovo, posle spakovali u regularni
i napravili desktop varijantu HP3476A.

Danas bejah u poseti kod mog dobrog prijatelja i uvazenog clana ovog foruma #radojkomojkovac.
Evo sta sam interesantno zatekao kod njega:



Jos ne vidoh voltmetar sa vecom skalom:







Ova dva Siemens-a su me odusevila. Mislim da bi se i Flukle iz tog doba, postideo pored njih.

Zahvaljujem se prijatelju i kolegi Goranu na pomoci pri prezentaciji dijela moje kolekcije starih instrumenata.Za neki dan stize jos slicica.Pozdrav za clanove foruma.

Za 50 godina,....NE videh te Perfektne Instrumente, kao i ove posle okacene, Raritete !

Ma ! ____šta reci,.......PERFEKCIJA od kvaliteta slika i od Odabira !

Gocho--SVAKA ČAST !!!

Kod kolege iz njegove kolekcije.
Nekakav instrument koji mjeri nesto oko zivotno potrebnih funkcija.Kaze kako god to spoji i pokusa nesto da mjeri uradi auto-mucenje :) rokne se strujom..
[att_img][img][/img]

To je gajgerov brojač, vidi se po opsezima. Milirendgeni ili milirem, i broj impulsa u minuti, tj. raspada atoma radiokativnog
materijala u minuti, to je ono što proizvodi onaj karakteristični zvuk na ovim uređajima. K je verovatno za kalibraciju, verovatno
postoji ugrađeni izvor jonizujućeg zračenja koji služi kao referenca, slično JNA DR-M11B/M koji je imao to u poklopcu torbice.
Vojni je naravno imao i R/h područje za černobilske uslove, ovaj je neki finiji.

EDIT: naknadno videh i drugu sliku, ili grešim ili te dve stvari nisu iz istog kompleta.

_{[Ovu poruku je menjao minimoog dana 22.02.2016. u 22:12 GMT+1]}

Svašta lepo na jednom mestu. Ti Siemensi su zaista zanmljivi, pogotovo taj sa "kalkulatorom". U tv servisu je bio vrlo sličan,
samo Norma, moguće da je tu bilo neke saradnje. Zapravo je bio LEM Norma, a LEM je posle kupio Fluke, pa eto i to ima veze.
Unutra je custom čip, pa ako to ode, nema mu pomoći, inače vrlo solidna sprava iznutra.

Da li neko ima šemu za tu Iskru MA3013? Imam jednu tu, sa problematičnom trzajućom kazaljkom (nisu kontakti).
Liči mi na nekog klona HP400EL, mada nisam proveravao.

Na skali, donji desni ugao fino pise METEX, ne vjerujem da je samo skretn i sistem Metexov- treba se okrenuti na tu stranu.-
pOz

Ja sam greskom ugurao sliku gajgera umjesto slike instrumenta koji ide uz pratecu sliku kablova i sondi za samo mucenje :)

Metrix

[img][/img][att_img]





Ne uspijevam u istu poruku ubaciti nekoliko slika u nizu moze li neko da pojasni nacin.

To sam i ja mislio, našao samo neki indijski Aplab 5008 koji liči, ali ništa više od toga.

Napišeš poruku, pošalješ, pa Upload uz poruku, pa Browse da nađeš sliku, pa Upload, pa klikneš na neku od opcija
za thumbnail npr 150, pa opet Browse, pa Upload, itd. Kad završiš, Vrati se na poruku.

ne ide na taj nacin imam prikaz jedne slike i dole ikonica da su jos neke u rivitku.
Govorim o nizu kako je gosha uradio

@minimoog, izgleda da mi ipak treba pomagalo za vid-naocale, kad povecah sliku nije Metex nego METRIX France.-

pOz

Da, znam da je Metrix, i ja u brzini ne pročitah šta si tačno napisao.
U međuvremenu sam pogledao Radiomuseum, Metrix VX207A liči po skali, verovatno postoji neki još bliži model.

Kad smo kod detalja, Iskra se omašila sa engleskim, trebalo bi da je miLLivoltmeter...

Izgleda da nema seme od MA3013. Pretrazih i www.elektronik.si i ne nadjoh ni kod komsija nista.
Znam da bi voleo da imas semu, ali ako mozemo nekako da ti pomognemo (ja i #radojkomojkovac, on je vlasnik instrumenta) stojimo ti na raspolaganju.

Hvala na trudu i ponudi! Šema bi olakšala ali ništa nemoguće i bez nje. Kad dođe na red napašću ga
old skul skidanjem šeme na papir pre opravke...
Inače, Iskrin pH metar MA5704 je takođe imao taj ogromni Metrix (Metex :) instrument, tako da verovatno
je to iz doba ljubavi sa franscuskom elektronskom industrijom (Thomson/CSF i JNA sigurno nije bila jedina
konekcija).

Drago mi je da je tema dobra i da ste Vi svi pozitivno raspolozeni u kacenju slika.

Svaka cast !

Mi smo raspolozeni i za pivo :)



Nekakav Ruski multimetar
[img][/img][att_img]

Suzdrzi se malo, ipak je ovo javni Forum !


NE moze " NEKAKAV" ?!?!

Valjda negde pise KAKAV ?

..daj malko ozbiljnosti.

-Nismo mi ovde na aukciji nekretnina "Nepoznatog Porekla"

i polako sa tom "Ladnom Gajbom",.........i sutra je dan.....

Ok onda kako pise.
Ruski multimetar marke "KALIBROVKA" :)

Vidis da nesto i pise...

A fino pise C432V slova cirilicom-oznaka ako nema druge je na sredini skale.-

pOz

PS: kolega @minimoog razjasni i namjenu.-

Automehaničarskaja mežurka

http://www.akran.ru/bt/part-2-220/42/

Koliko sam vidio Rsui su bili dosljedni pa su ponekad oznacavali opsege i mjerne velicine cirilicom..

Interesuje me da li je kad napravljen multimetar ili neki drugi mjerni instrument u Kini,Koreji,Japanu ili nekoj Arapskoj zemlji.Obiljezen znakovima ili fontom nama nerazumljivo.
Multimetar koji mi ne bismo mogli koristiti,nadam se da se razumije sta pitam?

ruski i novi su cirilicom, kinezi su skoro svi na kineskom (ako pogledas videe tamo kad drze kinezi treninge za lemljenje i slicno, na lemilicama je sve na kineskom, na osciloskopima je sve na kineskom, na multimetrima je sve na kineskom) za japance ne znam za multimetre ali sam video spectrum analyzer koji je na japanskom (ne moze se promeni jezik + brdo dugmica je gravirano na japanskom) i video sam voltage source isto tako full na japanskom graviran ne moze da se promeni jezik i brdo neke med. opreme koja je na japanskom (moze da se promeni jezik ali mora menjas firmware)

Prijatelju moj.....



Kad bude ova sadasnja, valjana ekipa odlazila u penziju onda ce mo Tebe emiSAre da odredimo da budes Di-Đej,

ali sa plocama 45 i sa Long Plejkama od 33 obrtaja.

Vidim ja, da se tebi mnogo vise svidja sa nama (nego sa tamo nekom bolescu)

Jos Si i poceo i da nam "Podizes Ritam Srca" , jednostavnim jezikom : sa Ler Gas !

.....sa Tvojim valjanim komentarima, sugestijama, premotavanima trafoa, odredjivanima pemabilnosti jezgara,
brojanja navojaka primarnom i sekundarnom namotaju "Svicer" trafoa, odredjivanju kapaciteta sprežnog kondenzatora,
odredjivanju izbora tranzistora da izdrži brzinu porasta napona u jedinici vremena,

exibicije oko medjufrekvencije radio prijemnika,

Maherske perfektno dobre savete u podesavanju pojedinih "Raznobojnih Jezgara",
Trikove oko medjufrekvencije 455Khz i 10.7MHz,

Kompletnu tvoju istoriju rada, prezivljavanja i delovanja Si nam dao na UVID !---Kao na tacni : IZVOLTE !

Sve sto si dotakao, nama si pruzio,
sve sto si saznao nisi tajio,

Sve TO sto pokusavas da nam predas, prepricas, (iz prakse zivota) sa dobrim ili losim iskustvom,

-mi pokusavamo da "upijemo" sa puno koloriteta i Finesa,

isto onako kako nam Ti to prepricavas....otvorenih ociju, mirnog srca i razborito-jednostavnog kazivanja,

pOz emiSAr,

I meni treba shema za taj MA3013 …
Ako je slucajno nadjete ili bar neke tehnicke karakteristike zamolio bih da to postavite ovde u temi …

Takodje mi treba i za MA3033 solid state multimetar …

MA3033 sam skidao šemu ručno, ako nađem papire, postaviću ovde.

Moja kolekcija starih Flukaca :)

Donji 8050 100% ispravan i ocuvan dobio ga na poklon nekoristenog.
Gornja dva 8010 jedan je poklon od kolege Boro62promaja a drugi sam nasao kod sebe u supi (otkud tamo ne znam ili se ne sjecam bas).
Imaju problem sa display-ima i cekam inspiraciju da ih preheklam za lcd TFT 2,4-2,7"....

[img][/img][att_img]

Ivice,
ako mislis da si u jako velikim mukama, pogledaj slike u kojim sa ja mukama,
mozda Ti bude lakse :-)

FLUKE 8050A .-----Ispravan a Potopljen za vreme poplave:









pOz

Jesi li normalan,zasto postavljas te strasne slike hoces da imadnem nocne more :(

To iz Obrenovca?

Jeste Vladd,

na zalost, iz Obrenovca :(

Prosledi ga na oporavak.

Kao sto se vidi na slici za onaj srednji mi treba ona plasrika izmedju display i kucista te rucka!

Nesto ste utihnuli :)
Imao sam osjecaj da ce kolega Living Light po obimu zagovaranja teme pucati rafale od slika i dokumentacije opreme....ali boze moj...

Idemo dalje..

SPM 43A shock pulse meter

Sa ovim se nesto "shokira"ili "pulsira" sta tacno ne znam posto sam vidio na skali oznaku dB rekoh ide ovdje :)

[img][/img][att_img]

Zakaci na tastu,....

preko AL-Folije, polivene slanom vodom,...

Pa javi EKG rezultate :-)

Sa tim možeš da meriš koliku melju ležajevi, zupčanici ...

_{[Ovu poruku je menjao branko tod dana 03.03.2016. u 23:09 GMT+1]}

Moze li se sa ovim kinom otkriti kritican lezaj na elektromotoru ili slicno?

Može.

http://www.timken.com/en-us/pr...s/10193_BT_userguide_03_08.pdf
http://www.deterco.com/products/spm/71532_(T-A30).pdf

http://downloadthingsplease.ne...ck-pulse-meter-43a-manual.html

Neki Iskrin Merač

Postavi lepo sliku, i bez sonde koja zaklanja instrument.

Ton generator zadnji put ga koristio pre 15 godina...i dalje radi :)

[img][/img][att_img]

Nekad mi donijeli prijatelji iz Koln-a Njemacka..Bave demontazom i montazom linija za proizvodnju.Medju mnogo toga ovo mi nepoznato :(
Posto na kartici pise "Meßsystem"stoji sa mjernim uredjajima u supi.

[img][/img][att_img]

Ovo lici na neki "pametan senzor/kontroler" za uzorkovanje pH vrednosti.

Takodje nosi Ex serifikaciju, za zapaljivu i eksplozivnu atmosferu!

Imam osjecaj da je neka sprava za sire primjene, isto rebrandirano ali na mV :(

http://www.ebay.com/itm/KNICK-...X-3-Opt-137-4404-/290690316228

Hej drustvance, jedno pitanjce; da li je u redu da na ovom mjestu vrsimo razmjene instrumenata ? Npr ja trenutno imam dva kom. ISKRA Us3a (potpuno ispravna + jedan neispravan ali ocuvan) pa bih mijenjao za bilo koji drugi koji nemam.
Ako sam off-topic neka moderator obrise moj post.
P.S. Razmjena nije "pod moranje" - moze i poklon nekom od kolega samo neka obezbijedi dostavu!

Mozda je bolje otvoriti novu temu.

Chauvin Arnoux (CdA) Controleur 770

Poveći francuski analogoni multimetar, deluje solidno, u rangu Iskri.
Ima automatski osigurač, koji mu nažalost nije pomogao jer je na ovom spaljen kretni kalem.
Poseduje i gumeni štitnik koji ide oko celog instrumenta.






_{[Ovu poruku je menjao minimoog dana 10.03.2016. u 17:20 GMT+1]}

Boro,
bez obzira na motiv ( poklanjanje, kompletiranje i slicno) mislim da je to losa ideja.
Tema bi se dovela do necitljivosti, a postoji vec mjesto za to http://www.elitesecurity.org/t...Oglasi-Potraznja-ponuda-Opreme

Za sta sluzi instrument na koga sam naletio na PIK-u ?

Slike preslabe da bi se bilo sta razaznalo :( daj ih u vecoj rezoluciji ili link.

Meri naponski nivo u decibelima, verovatno za audio frekvencije. U osnovi naizmenični voltmetar.

U paru ide s predajnikom, za umjeravanje analognih telefonskih kanala na analognim telefonskim VF uredjajima.-

pOz

Nesto slicno kao za VZ12K (u ex JNA) ?

VZ je u NATO koferu a ovo su cijeli stalci-u principu isto. Instrumenti sluze za umjeravanje i prilagodjavanje vec demodulisanih
kanala ka centralama-prenosnicima radi umetanja prigusnih clanova gdje je potrebno i odredjivanje koliko Nepera treba gusenja
prema VF sistemu jer nivoi iz centrale znaju biti visoki.-

pOz

Fluke 8060 poslije 30 i kusur godina :) Jos uvjek precizan.

[img][/img][att_img]

_{[Ovu poruku je menjao zica49 dana 18.03.2016. u 22:51 GMT+1]}

Ko pozeli ovog Talijana u u svojoj kolekciji morat ce pljunuti 3€ koliko sam ja danas potrosio za njega :)

[img][/img][att_img]

Hmmm, bas nesto razmisljam... dugo nisam bio u N. Šeheru (na Rezanom) !

dali imaš slučajno upustvo jer i ja imamjedan ovakav? Samo nije ispravan.

ISKRA IU 102
http://www.elektronika.ba/forum/viewtopic.php?f=29&t=16411

Kad skeniram posaljem ti, LAF sa el.ba.- Semu cu postaviti i ovdje gore u topovanoj temi , ako vec ne bude.-
Evo ponavljam semu, vec postavio @yz7myg.-

pOz
Bateriju 2R10 sam kupovao kod ovih sto prodaju Camelion bateriju, a potrazi na forumu, @branko tod postavio kako dvije AAA
baterije u kucistu gdje su paralelne "uvaliti" u instrument.-

Ok Hvala na šemi, jer na par mjets je neko odlemio dva otpornika pa nisam bio siguran gdje da ih zalemim.

Još jedan kupljen na buvljaku u pitanju je Siemens A V OHM MULTIZET S uređaj identičan kao ovaj sa linka:

photo uploading

Još jedan kupljen na buvljaku u pitanju je Siemens A V OHM MULTIZET S uređaj identičan kao ovaj sa linka:

photo uploading

Secam se bili su i seminari o upotrebi ovog instrumenta ( za kontrolu ispravnosti kuglicnih lezajeva). Bio je veoma skup ali je radio posao, najvrednije su bile tablice i uputstva.

Ovo je najgluplji instrument koji sam video u svom zivotu.
Digitalni wattmetar ISKRA OES0101 koji nema direktno ocitavanje
vec se mora preracunavati pomocu tablice koja se nalazi sa zadnje styrane instrumenta.
Jos je cudnije sto je ovo koristila bivsa JNA.
Unutra je DA konvertor sa cipovima LD120/LD121, 4 1/2 cifre.





_{[Ovu poruku je menjao Gosha_Nish dana 31.03.2016. u 19:12 GMT+1]}

Nije glup instrument, u pitanju je laboratorijska sprava, ne uređaj široke potrošnje.
Ovaj konkretni model ne znam, ali pretpostvaljam, s obzirom da je poreklo navedeno IMP, da je zasnovano na
ranim radovima Pere Miljanića. Njegov digitalni vatmetar MSB001, tačnije referentni pretvarač snage u DC napon, je
bio (a verovatno još uvek i jeste) etalon u svim referentnim laboratorijama u bivšoj državi, pa i kod JNA. Ovo je neki
komercijalni model, kod koga je klasa tačnosti "samo" 0.1, za ono vreme odlična cifra za kalibraciju radnih vatmetara koji
su bili u najboljem slučaju klase 0.5, uglavnom 1 i 1.5. MSB001 ima grešku od 50-100 ppm, i još manjom cifrom
za linearnost. Rotek ga je proizvodio (ili proizvodi još) sa istim takvim očitavanjem u DC. Posle je razvio za Rotek model 8000
mislim još uvek najprecizniji kalibrator snage, ili barem je donedavno bio.
DC očitavanje smanjuje vreme reakcije koje u ovom slučaju bitno, MSB može da detektuje promene snage 50-100 ms, što se smatra
veoma brzim. Nema kašnjenja zbog konvertovanja u lepši prikaz, direktno je spregnuto sa DC referencom, i nema gubitka vremena za
prebacivanje puno opsega, mislim da ih ima svega 2-3, što može biti problem kod hvatanja brzih promena u potrošnji snage.
Teško je napraviti instrument koji meri snagu a da je i precizan i linearan i brz.
Ovaj Iskrin uređaj je neka pitomija varijanta, ali i dalje jako dobra.

Gošo, to je, ko što reče minimoog, prvi uređaj na svetu za merenje AC snage sa
ingenioznim rešenjem koje sada koriste svi elektronski vatmetri. Razvijen je u
Pupinu, a zašto su ga dali Iskri da ga radi stvarno mi nije jasno. Neverovatno
jednostavan, a strašno precizam. Nema nekih problematičnih i specijalnih delova.
Ima precizni strujni trafo i low ofset op. I nekoliko dobrih otpornika i trimera. Ja
sam pravio tri kom za laboratoriju za kalibraciju strujomera sa ICL7135 i direktnim
očitavanjem. Negde imam originalnu šemu tog instrumenta.


Koliko se sećam Yokogawa je pozajmila isti koncept za svoje instrumente.

_{[Ovu poruku je menjao branko tod dana 01.04.2016. u 08:28 GMT+1]}

@minimoog @branko tod,
Hvala vam na dodatnim iformacujama o ovom instrumentu.
I dalje ostajem pri stanovistu da je ovo glup in strument jer da bi ocitao kolika je snaga npr. pri mernom opsegu
5A/75V ja moram procitanu vrednost sa displeja da mnozim sa 0.025 sto nije ni malo zgodno.
Sto se tice OP-a unutra su OP01 i nisu bas low offset vec svaki od njih ima viseobrtni trimer za podesavanje.
Inace pin kompatibilan je sa 741.

Izvinjavam se sto sam rekao 100% kompaktabilan :) Bilo je davno pa se zaboravilo....
Dobijem jucer na poklon spaljen Ivel 1111 (kaze tip ja popravljao mikrovalnu i nesto zacvrcalo u njemu) :( Unisten pcb ali display ok pa rekoh ajde da probam display.
Imam dva Fluke 8010 kojima treba display i uzeh jedan,prebacio ovaj profarbani u Ivel a iz Ivela uredan u Fluke 8010.
Upalio Fluke prikaz ok ali imaju one dvije tacke lijevo viska,zbunjivalo bi kad se mjeri negativan napon minus izmedju tacki :)
Jedan rez skalpelom prerezan vod na pcb-u i sve radi kaka treba.

Gošo, to su tada bili jedini low offset amp na svetu!

Upravo tako. Doticna iskra je gusila sa svojim diletantskim resenjima, ali masnim monopolom. Imali su poneku licenciranu korisnu spravu, ali nazalost skuplju od originala.

I naravno, ovakve primere diletantizma, ali koji su imali prisilno trziste, siroko, i sa bezuslovnim placanjem.
Njihovo biznisovanje je usporilo tehniku Jugoslavije bar za 20 god.

Naravno, sada ih nigde nema, srafcigeranje se preselilo u Kinu.

@zica49 dosao u posjetu, sa milodarima:

Morao sam rsz_rsz:

Kako mogu slike da poslozim lijevo-desno (da ne idu sve jedna ispod druge) ?

Ton (audio) generator je lampas sa lampama: 6X6 GT, 6SJ7, 6K6, 6SN7.

Ovo grlo za zarulju mi nije jasno cemu sluzi ?!








Inace, instroment (AVO) je iz 1966. godine

Taj R&S Watmetar je za 60 Oma (protocna sonda)-takvog sam koristio dok je nazivna impedansa prenosnih vodova-koaksijalaca
bila 60 Oma i 240 Oma TV dvojni vod-twinlead.-

pOz

Moze da se koristi u radio-amaterskom opsegu (1.8-30MHz) na 50 Ohm-a ?

Zar tvin-lid nije bio 300 Ohm-a?

Prvo da odgovorim za grlo za zarulju-ista je u kolu povratne sprege Vinovog mosta-stabilise amplitudu oscilovanja. Treba pronaci original
dokumentaciju, kod tranzistorskih ton generatora koristena 15V/10mA, tu je vjerovatno za slican napon 12 ili 24V i sto manje struje,
Za U seriju skala sijalica je 100mA a za H seriju lampi cini mi se 50mA.-

Twinlead je tada bio 240 Oma, a kad je televizija migrirala na 75 Oma twinlead je migrirao na 300 Oma.-

Moze se koristiti na KT sa nekom malom greskom, ako budes imao srece negdje sam imao prelaze na PL 259 konektore.-

pOz

Nisam uspio da izguglam shemu ovog generatora (EICO model 377).
Da li cu nesto s*ebat ako ga ukljucim bez zarulje (cisto da vidim svjetlost lampi, i da izmjerim napon na priključcima za zarulju).

Ako bude izlaza jedino moze biti amplituda nestabilna u tom smislu da se mijenja po opsezima, ili unutar istog opsega da nesto varira
promjenom frekvencije.-
http://bama.edebris.com/manuals/eico/377/
izgleda sijalica u katodi oscilatora, ako ovaj fajl .djvu ne mozes otvoriti da sjeckam .pdf koji je 2,5 MB.-

pOz
Ipak evo dokumentacija u PDF formatu, razbijena na 4 fajla.-

<sub>[Ovu poruku je menjao emiSAr dana 07.05.2016. u 18:30 GMT+1]

[Ovu poruku je menjao emiSAr dana 07.05.2016. u 18:32 GMT+1]

[Ovu poruku je menjao emiSAr dana 07.05.2016. u 20:59 GMT+1]</sub>

To mu ga dodje ova oznaka u krugu katode 6SJ7 ?
Vidim oznaku kao B-1 ali ne kontam koja je zarulja u pitanju ! Ona tu izigrava katodni otpornik ?

Nadji neku najmanju siialicu sa najmanje struje na 12V, onaj trimer R9 cinimi se 5kOma na maksimum i tjeraj 3V na katodi.-
pOz

3V izmedju katode i mase ?
Znaci mjerim pad napona na zarulji ?

Da. Provjeri kakav je trimer- da nije slucajno zicani? mozda bi ipak bolje bilo zaletovati onu skala sijalicu sto osvjetljava displej u
radiokasetofonima. Anodni napon cini mi se 190V i 5000 Oma trimera daju maksimalnu struju od 38mA patreba ganjati sijalicu reda 50
pa kad se trimer malo smanji struja ce porasti ali sijalica ne mora da svijetli ali treba biti 3V na katodi pa treba malo
eksperimentisati.-

pOz

A da sijalica nije mozda PTC ??

Svaka sijalica je PTC. Inace B (bulb) ima grlo ugradjeno na sasiji, ima i oznaka ali ne mogu naci koji napon i struja.-
Pozdrav kolegi na 400Hz.-

Jutros stand na buvljaku i nezaovoljni kupac vraca prodavacu "digitalni ispravljac za punjenje akumulatora" prodavac vraca 15 maraka i gundja.
"Mozda ti je posve crkao akumulaor? Ovo je roba iz Svajcarske"
Prepirka mi skrenula paznju po oznakama vidim da nije u pitanju digitalni ispravljac i pitam " Za koje pare das to a da nemam pravo da vrtim?" kaze "Daj 10" i dam mu 10 maraka :)
Cudno na netu nista o ovme ali uklljucenje i testiranje me odusevilo:)

[att_img][img][/img]

Jesi li provalio sta da napajas sa 20mA ?

Naravno ako ne moze "punkt" moci ce "akupunktura":)

Hehe, počupaću ti zaperke kad ti dodjem u posjetu !

Analogni ulaz frekventnih regulatora 0-10V/0-20mA.-

pOz

Pa jel može da puni akumulator od traktora?

par milisekundi sigurno :D

Ne dajte da tema utihne....
[img][/img][att_img]

Ako nisi rešio problem sijalice ton generatora da znaš da je to "bubl 356 MINIATURE .17 AMPS 28V"

Nisam rijesio problem. Turio sam nekakvu zarulju od 12V i - nista ! Napon na katodi (bez obzira na polozaj trimera) ne prelazi par milivolti !
Ova sto si je naveo, jel to 170mA/28V ?

Boro, na strani 9 servisnog uputstva piše "incandescent lamp 356".
Ako potražiš podatke za nju nađeš da je to sijalica od 170mA/28V.

Zašto umesto te sijalice ne ubaciš led diodu?
Ja sam kod kineza kupio baterijsku lampu i iz nje povadio led diode za takvu namenu.

Nemoj da se ljutiš, ali to može samo u crtanom filmu. Ovde se sijalica koristi
kao PTC otpornik za stabilizaciju amplitude. A led dioda je dioda i nema baš
nikakve veze sa PTC otpornikom.

Ne ljutim se. Mislio sam da je u pitanju samo sijalica. Nisam imao priliku da vidim šemu i ulogu sijalice?

Moze li umjesto te sijalice (jos nisam sreo takvu, od 28V) da stavim PTC ?

Instrument tabla kod starijih kamiona ima neke "male sijalicice" za 24V 1-2W.. kad je alternator u pogonu taj napon bude oko 28V i to moze raditi bez problema.
Moj prijedlog auto otpad i recimo kamion MAN 1 ili 2 :)

Mozda bi mogla bi da se ubaci sijalica 24v, mada je bolje, mnogo bolje koristiti navedenu.
Stoga davajte slicku, pa da kopamo po furdi..:)

http://www.alliedelec.com/vcc-...s-company-cm313-10pk/70152653/

Mada vidim da je navoj u pitanju, za podnozje...

Da nije neki drugi napon?

Znaci da PTC otpada kao resenje ?

Boro, neće moći PTC običan. I meni je sumnjiv taj podatak za sijalicu koji sam našao.
Ja bi tu turio za probu sijalicu od šivaće mašine od 220 V.

Bile su tu neke slabunjave sijalice, od sivace do frizidera, nekoliko w, ali mi je sumnjiv minijaturni fasung na slici.


P.S.
Za ptc sumnjam da bi mogao. Trebalo bi da bude minijaturan, da regulise doticnu energiju koja mu pristize onako kako to radi vlakno sijalice..

Pronadjoh na sasiji pored grla za lampicu napisano (ostrim predmetom) jedva vidljivo - 120V/3W. Eto sta mi treba samo ne znam gdje je naci ?!

Za početak za probu turi ovo: http://elektrostar.rs/rasveta/...lne-namene/15w-e14-za-frizider

Uslikaj grlo.koliko mislim Italijanska industrijska oprema kontaktori i ostala cudesa za automatiku su na 120VAC.
Imam poprilicno toga pa najvjerovatnije i signalnih sijalica sa tastera pulteva i slicno.

http://elcodis.com/parts/5453831/3S65-120V.html#datasheet

Kada čovek ima dosta godina iza sebe priseća se nekih dalekih stvari sa malo zakašnjenja.

Ovaj Borin osc je potpuno prekopiran HP200A. On je napravljen još 1938, i gle čuda
imao stabilizaciju amplitude sa sijalicom 120V 3W. i to je bio prvi oscilator sa takvim
načinom povratne sprege.

Evo ga patent: http://www.hp.com/hpinfo/about...ents/0002/other/0002patent.pdf

Evo i šeme: http://www.hparchive.com/Manuals/HP-200A-200B-Manual-1961.pdf

Evo izgleda uređaja. Pored cevi sa žicom na kapici stoji sijalica.



U JAT-u je bio jedan HP205AG koji je takođe imao tu sijalicu od 120V.
To čudo je radilo 50 godina bez greške.

http://www.radiomuseum.org/ima...nal_generator_205ag_186548.jpg

_{[Ovu poruku je menjao branko tod dana 28.07.2016. u 14:32 GMT+1]}

To je taj uredjaj, samo sto je na ovom mom sijalica sa suprotne strane sasije !

Toje E12 podnozje znaci, mozda bi mogao da probas sa 7w na 230V, ima ih u ponudi kao "nocno svetlo"
120V je jezivo tesko naci u Evropi..

Postoje sijalice od 60V i nekoliko miliampera koje su se koristile na starim tel centralama. Imaju bakelitno podnozje i dva metalna kontakta sa strane i ubadaju se u neko podnozje. Imam ih negde jer sam ih nabavio bas za tu namenu ali ih je tesko pronaci u mom "magacinu".
Izgledaju kao ove sa neta:

A smijao sam se komsiji kad je malom psovao ma*ku zbog sakupljanja pokemona :)





Ovaj posve gore je od boro62promaja,ostali su moji pokemoni :) ...

Znaci da si mu nasao caku zasto je polovio rezultate mjerenja ?!

Ta boles' nema ime a ni leka:)
@Gosa nis, za centrale, koriscene su najcesce 24v takve sijalice. A i postanske accu stanice su 24 i 48V

P.S>
Ispravka, korisene su i 24 i 28 i 60v, 60V za detekciju zvonjave....sto sam apsolutno zaboravio..

_{[Ovu poruku je menjao vladd dana 04.08.2016. u 20:21 GMT+1]}

Da li mogu da se iskoriste sijalicice od kineskih ukrasa za jelke? Za koji napon/struju se takve sijalice?

Oblik i velicina su ok, imam jednu za uzorak za nabavku, ali se ne secam napona..a na poslu mi..

Telefonski sistemi na 24V -kucne centrale raznih proizvodjaca; 48V telekomi-javni sistemi , 60V kucne centrale MUP, Vojska , zeljeznice-tzv ŽAT sistem.
Sijalice se proizvodile za struje 10mA-veoma rijetke, 20mA za signalizaciju na posrednicima i 50mA za signalizaciju na stalcima i za 100mA koje su
najcesce imale i ulogu osiguraca. U telegrafiji-teleprinterski sistemi, svi su koristili napon 60V ali signalne sijalice su sa E14 grlom osim na
posrednicima gdje su isle ove kao sto je @Gosha_Nis predstavio.-
pOz

[att_img]

Jos jedan starac

[att_img]

Inace ovako izbazdareni bili jako nezgodni za mjerenje otpora cesto se pravila greska u decimalu :)

[att_img]

Opasan taj BBC, pa jos sa ogledalom..

"Malo" podseca na Iskra unimer 43 :)

Nepodseća na Iskrin unimer već Iskrini unimeri podsećaju BBC unimere jer je Iskra kupila licencu od njih.A i izrađivala kretne kalemove i kućišta za BBC što bi se reklo Nemci su uvek pravili uređaje gde se jeftinije moglo napraviti.

Kad god vidim Iskra unimer 45 ja se nasmijem.
kao srednjoskolac na mjerenjima iznijeo profesor 30 komada novih.Podijelio svakome po jedan te nije uspio ni reci da se ne pocinje nista bez njega. Superjunaci su to stekali po pultu kako su htjeli.Naravno preklopnik je bio svudje...razni zvukovi,mirisi i tragovi dima bili po radionici.
Uglavnom rezultat bio katastrofalan jako velik broj spaljenih.

Jedan je izjavio ja znam zasto se ovaj model ima broj 45.
"Zbog toga jer ne moze izdrzati ni 45 minuta koliko traje skolski cas"

Hajde priznaj da si ga na "Omskom" gurnuo u trofazni steker

-da izmeris koliko Đerdap ima oma ?!

Necemo ti nista...

Verovatno je profa imao tal sa Iskrom, pa ih je bacio na testiranje
A sve u cilju da se popale i pazare drugi, inace kako bi se funkcionisalo da je trajno

Prvosam mislio da repliciram "kakav profa takvi i djaci", ali se prisetih kako se podrzavala "domasna" industrija..

Hehe,
Posle ovog sto si rekao,
mislis da ce Ivica da prizna da je i on pustio beli dim iz "Iskre" ? :)

Nema sanse. Izmislice 100 cuda samo da nije spalio instrument :)

AM 503, amp za current sondu, vrlo interesantna sprava obzirom da u sebi ima gigahercni opamp!! (nije za danas nista fancy gigahercni linearni opamp ali za *ono vreme* .. ledilo) ..

za123bo me prodavac pa mi umesto kucista sa napajanjem + 2 amp-a poslao samo jedan amp, odro me ko konja tako da mi ovaj nije bas "lepo iskustvo" ali svejedno, matora, uzasno korisna sprava koja radi 1/1 i realno je i dan danas neophodna za bilo kakav ozbiljniji rad ... ovo zeleno sam ja budzno na brzaka "nosace" cisto da ga podignu od "stola" posto je pozadi home made napajanje za njega a konektor je malo "duzi" nego sto je sprava pa mora sprava da se digne na nogice pa mi ovo bilo najlakse / najbrze ..

Podsjeca li ovaj na jedan EXYU multimetar :)
Jugoslavija izvozila kucista,radjena u bivsoj tvornici Jugoplastika Split.

[att_img]


Sliku sam pozajmio sa neta (prekrsio sam pravilo broj 1 )..jucer sam ga vidio uzivo ali nisam imao cim slikat ovo.

za jugoplastiku i kucista ua Ivasim te izvoz za vani sam cuo ali nisam imao priliku da vidim do jucer.

""Podsjeca li ovaj na jedan EXYU multimetar ""

Ivice,
Je Ti nas ovde sve redom "Turiras", i natezes GAS-do Panja?

Da vidis na koliko hiljada obrtaja cemo da Riknemo ? :-)
ILi pitas iskreno ?

Evo:

ivel 1111 je najsličniji ali je umesto hold prekidača imao gnezda za mrenje trandži i Cx

Dobih jucer jednu Iskru na poklon i rece mi "pokusao sa je popraviti ali nije islo" :)

[att_img]

Osim nagorele stampe,
sve ostalo izgleda da je u redu.

Nemoj da je ne popravis..

Koliko se sjecam a mozda i grijesim,nekad je neko spominjao da trazi kretni svitak za ovakav instrument..
Molimo ga da se javi na recepciju..da mu uljepsamo dan :)

I meni se nesto javlja,
da je neko imao kompletnu ispravnu elektroniku,
a trebao mu je kretni kalem.

..da nije emiSAr ?

Ja to ovako pokrpam. Izdubim rupu za debljinu mesingane pločice, sa jedne strane je zalemim a sa druge ostavim mali štrljak da viri pa ga prošijem debljom bakarnom licnom kroz dve rupice na štampi i sa druge strane vežem čvor...


_{[Ovu poruku je menjao baki. dana 21.10.2016. u 23:56 GMT+1]}

Jbg, ja slabo "kontam", a ne Ivica. Hoću da stavim sliku u poruku, a ne link...

...pronašao uputstvo, naučio..., pobrisao ostale brljotine , sad još samo da zamolim moderatora da obriše ovu poruku.

Hvala!

_{[Ovu poruku je menjao baki. dana 22.10.2016. u 00:02 GMT+1]}

Necu da ga popravljam jer imam jedan analogni multimetar i to mi je dovoljno !
Ja sam vise za digitalce :)


@baki odlicno uradjeno to sa popravkom pad-a na instrumentu.

Jedan nije dovoljan.

Pitaj @emiSAra ili @macolu, pa ces da vidis kako se to radi :D

Evo ga jedan stari, ali što bi rekli u "mint" stanju u originalnoj kutiji sa uputstvom...

Kakva špecija od Ohm metra, posebne namene.

Oznaka instrumenta i namjena.-
pOz

Evo nesto bas staro, mislim da je starije i od naseg mnogopostovanog clana emiSAra :)





Na zalost instrument je neispravan, pregorela mu jedna spirala, neko ga je malo sokirao jacom strujom. Sredice se to samo da se resim, ugradicu mu drugu spiralu (iako nisam ginekolog) :)

Ne mogu da verujem da ovako podcenjuju Siemens&Halske:
http://www.ebay.ie/itm/vintage...meter-ammeter-dc-/172099354587

Mora da je neko i ovog pregoreo, ali nema ko da ga namesti.

@Gosha,
evo malo podataka:
http://www.radiomuseum.org/r/s...eremeter_fuer_gleichstrom.html

_{[Ovu poruku je menjao Living Light dana 24.10.2016. u 00:01 GMT+1]}

Od emiSara je verovatno Dunav stariji :)

Nemoj tako, nije pristojno..

Cudio sam se na Manda u videu :)


Ovo mi nije jasno poznat mi je ovaj Fluke model ali Kanadjani su to malo doradili...
nemam te famozne pipalice 4/5 pin da testiram.

[img][/img][att_img]

Ako naletis na te pipalice kupi i meni jedan par.

4/5 pipalice ?
Mora da priznam nikad nisam imao Colovne pipalice, imam samo ove obicne, milimetarske.

Dodjem ti na platu...

Nisi ti mene razumio nisu u pitanju colne pipalice,cetiri petine ili pet cetvrtina.Rijec je o usko namjenskim pipalicama gdje jedna ima 4 a druga 5 pinova.Mada i slika sa zickama govori da je na svaku odvedena jedna crvena i jedna crna.

Kakva lutka. Mada treba proveriti blokove i ove sjajne 85-ice..

Vec sam spomenuo na temi u nekoliko postova pre o displejima sa kojim se mogu oziviti "retro" Flukci.

Danas donese kum Fluke 8022. Mehanicki izgleda okej ali display procurio mrljavo i mnogo segmenata ne radi ili su sa prikazom kao kad tinta ode van granica.
Zao mi je nisam slikao jer ga je vec bio rasklopio.Donijeo i LUMEX-ov 3,5 digita LCD da ga se "prehekla" kao sto se radilo http://mrmodemhead.com/blog/fluke-8020a-lcd-replacement/

Okej kume ajde da probamo bez heklanja,ozivio sam Fluke 8010 sa display iz Ivel 1111 da probamo i ovaj.
Donor je bio Profitec HC-26 multimetar iz supe koji mi je neko pokolonio (bliski susret sa magnetronom u radu :)
Multimetar baziran na ICL7106

Display pin to pin kompaktabilan



Slike govore vise nego 1000 rijeci.

[att_img][img][/img]

Zica49,
jel ovako izgleda kad procuri LCD?
Ovoje jedan ruski frekvencmetar, sreca je da displej n ije toliko mnogo procureo i jos uvek je upotrebljiv.

Uglavnom da ali od ovog segment tek kad je ukljucen vidi se da je razmrljan! Dok je iskljucen ne moze se primjetit defekt.

Evo nekih matoraca:

Moj Fluke 8020A je još pre petnestak godina dobio drugi displej.
I njemu su se brojevi razlili, i postao je neupotrebljiv. Evo slika prepravke.
Slike su baš loše jer su sa kanta mobilnog telefona. Kada ufatim sina
mogu da onda slikam sa njegovim aparatom ako koga interesuju bolje
slike.

Ee, MACOLA, ovo je bas-bas raritet od Hartmann&Braun-a,
iz doba ovog instrumenta:



Izvor:
http://www.museu-tecnologia.com.br/wordpress/?p=1542

Nisam uspeo da nadjem, iz koje godine su instrumenti.

pOz

Rovarim nesto po fiokama, kad ono:

Living light koliko to imas multimetara ? Sa kazaljkom ?❔❓❕⁉

_{[Ovu poruku je menjao samuki dana 18.12.2016. u 20:03 GMT+1]}

↑ Ima obadva :)

Dobro, dobro, sad cu da Vas "kazem" kod Deda Mraza

Nemam "obadva", imam cak 3

Nadjoh ga u supi medju hrpom neispravnih....

[img][/img][att_img]

Za sta sluzi ovaj HP Pulse Generator ?

Za reparaciju ovog skopa mi trebaju filtracioni elektroliti 2x50uF/500V (tri komada) nastojim da nadjem original sa onim velikim sarafom za pricvrscivanje na sasiju !

generise puls tacne sirine sa strmim ivicama

Boro pogledaj sliku :)
Rijesis to ovako a dalje trazis originalne. U tom periodu mozes koristiti scope bez problema.
[img][/img][att_img]

A-hmm, dobra fora !

Setih se ovoga...

Ja ne znam kako bih se snabdevao ovom starudijama da mi nije mog dobrog prijatelja RadojkoMojkovac.
Nisam bas siguran cemu sluzi ovaj generator, mozda za ispitivanje nekih vodova.
Uredjaj je stariji od mene, na mreznom elektrolitu pise april1959.
Lampa EZ80 je proizvodnje RR Zavodi kako se ranije zvala Ei (ne znam tacno kad je promenjeno ime fabrike).
Ostale lampe su EL84, ECC81 i neka sa izbrisanom oznakom ali predpostavljam da je neka EFxx.
Mozda neko od staraca na forumu zna koja je lampa ili mozda cak ima i semu od ovog generatora.
Sa uredjaja se vidi da je proizvodjac Institut za elektroniko in avtomatiko Ljubljana.
Serijski broj 10.

Nabavio sam i posledni model da bi upotpunio kolekciju ovih retro Flukaca..
Postao sam vlasnik modela 8012A donijeo mi srednjoskolski prijatelj iu USA. Nije trazio nista za uslugu kaze nikada mi nije vratio skolsku lektiru koju je posudio da prepise.Jedina jedinica koju sam uopste u zivotu dobio je i bila iz srpskohrvatskog jezika zbog nedostatka te lektire.
Naravno dobio je i on jedinicu jer je sveska ostala u nekom autobusu :)
Obestetio me poslije 30 godina...nikada nije kasno tako kaze :)
Display vec imam ali imam problem sa ovih drzacem osiguraca za mA.Volio bih pre pocetka rasklapanja ciscenja i restauracije imati taj dio.
Odgovara sa modela 8010 i 8012.
Ima li ko?
Imam nekih para za to :)
[att_img][img][/img]

Ima jedan tvoj drug koji mnogo voli pivo !?







Tuto kompleto sa osiguracem !

Svaka Vam cast,kako se vi postujete i podrzavate....u ovo danasnje vreme,tesko je klincima objasnit te neke stvari.
Valjda ce neko od mladjih da skonta nesto korisno iz ova poslednja dva-tri posta.
Sorry za of topic,morao sam.
Svako dobro.

Sta reci kolega Boro62promaja je ostao pri obecanju te mi u ponedejljak u ruku dade mA fuse input :)
Boro hvala jos jednom.
Display imam ali pojavio se problem jer je instrumenet US only.
Uporedio sam sa modelom 8010 . Koriste iste transformatore samo sa razlicitim naponom primara.
Imam tri mogucnosti.

1.Nabaviti originalni za 230V primar.
2.Previklovati primar postojeceg.....trazi se vikler :)
2.Dograditi u prostor koji je namjenjen za bateriju transformator 230/110 V.

Mjerenjem na 8010 modelu sekundar ima dva odvojena namotaja obiljezeni su naponi na slici.Buduci da je ulazni npon varirao stvarni naponi su +/- tu negdje.
Po dokumentaciji instrument ima veliku toleranciju na napajanje.
[att_img]

A da turiš na red sa trafoom dve anti redno zenerke od 110 V da pojedu
višak napona? Razume se veće snage, a može i neka malo sofisticirana
zenerka da se napravi snage od 10-20W.

Bar za početak.

_{[Ovu poruku je menjao branko tod dana 10.03.2017. u 11:04 GMT+1]}

Nije o glavu da to trebam pokrenuti odmah.
Ima li vikler koji bi premotao primar.

Ima li mjesta na tom dijelu gdje je primar pa da gi domotafme (sto bi rekli Makedonci) ?

Mislima da nema,ali odmotat sve i staviti duplo veci broj namotaja sa duplo tanjom zicom bilo bi okej.
Ili proracun.
Ja to znam proracunat ali nemam sa cim namotati,nemam motalicu nemam zicu :)

Zato imas busilicu i enkoder (da broji namotaje) pa cemo nesto improvizovati i dok ti budes zaokupljen onom shemom za PWM ja cu ga premotati ?!
Proracunaj koja debljina Cul treba da ide pa javi (kao i temperaturu vode u onom tvom bunaru) !

Danas imao slobodnog vremena pa se malo pozabavio ovim 8012.
Nasao medju furdom odokativno dvostruko snazniji transfornator iz nekog UPS-a za napajanje kontrolne elektronike.
Idealan jer UPS ima opciju 110-120/ 220-240 VAC.
Ideja taj transformator u rezim autotransformatora to jest pola primara napaja postojeci transformator (onaj dio sa tanjom zicom) a sekundar lebdi.
Sve uklavirio i sve je kako treba.
Otprilike oko 8 sati sve bilo ukljuceno i radionici gdje je temperatura oko 20 stepeni.
Jos trebam promjeniti display ali negdje sam zaturio kljuc od supe ne mogu do one hrpe crknutih multimetetara :) Ne zurim pojavice se.

Malo da podgrejemo temu.Slike nisu baš najčistije jer je u pitanju mobilni telefon.

Evo još jednog.

Simpson 269




Prelepo smešteni otpornici oro centralnog preklopnika. Svaki ima cvoj "krevetac".
Osetljivost pune skale 16uA. Skala ima skoro 250 mm.

Da li moze ovde jedno pitanje oko Fluke 8600A, nabavio sam taj uredjaja, ima neku cudnu opciju sa baterijama - nebitno (a i neko je sredio osigurac i buksnu za strujni opseg), u sustini radi dobro i vrlo tacno, u sve decimale je tacan u poredjenju sa Sanwa PC5000A po DC naponu, nego ima jedan cudan problem kod merenja, recimo da merim neki napon baterije 1.555V, desi se da druga decimala (uvek treca cifra) pokaze pogresno i umesto 5 napise 7 pa ispadne 1.575 i to tako se menja izmedju 1.555 i 1.575 kada prikljucim bateriju, dakle na 0 pokaze nula a na napon jednom 1.555 i tako stoji ne mrda, odkacim bateriju ponovo on 1.575 i ne mrda!?? Probam isto na sledecem mernom opsegu pokaze 01.55 sledeci put 01.75 dakle opet treca cifra od prikaza brljavi?? Na tom trecem mestu desi se neki put da ispise malo "c" umesto cifre ...

Sta tu moze da bude problem?

Sumljam da nije ostecen glavni 40 pinski IC (custom neko cudo) posto se u njemu desava to muckanje sa ciframa, iz njega izlazi samo BCD + select za LED, nema drugih lacheva ...

Ili je do A/D konvertera, diskretan Delta/Sigma, pa mozda ima neki dual slope ili auto zero sta vec pa da tu nesto tajming nije dobar usled neke problematicne komponente ...
Evidetno je da kada izmeri jednom napon baterije ne mrda odatle, ali jednom je 1.55V drugi neki put 1.57V ... mozda auto zero nesto brljavi ...

@Zica49 - Javi se, eto izazova !

A i nemas ga u KOLEKCIJI !?

Proverio sam Delta/Sigma A/D konverter, radi dobro, tacno (TACNO) odmeri vremenski signal po naponu, recimo za moj primer 1.554V na ulazu, tamo signal neki iz izlaza za AZ (AutoZero) bude 100ms (sto je vreme integracije) + jos na to 15.54ms (zavisno od napona) i uvek je tako ali U8 glavni IC (beli keramicki 40pin MPS7107) to tumaci jednom ovako jednom onako ... :(

Nasao sam tacno sta je problem sa ovim Fluke 8600A, problem je vezan za Auto Zero signal (mereno na bazi Q27) i njegov tajming, on dolazi iz glavnog IC i perioda koju generise treba da bude tacno 400,0000ms ali kada se zaglupi onda bude 398,0000ms a ima treci clucaj kada se zaglupi na 396,0000ms, znaci ima po 2ms vremenskog offseta sto je ekvivaletno broju dva na trecem mestu prikaza (master clock=1MHz), raspodela ovog zaglupa izgleda ovako:

Za trecu cifru ako treba da pise (ponekad):

1 - prebaci u 3
5 - prebaci u 7
9 - prebaci u "b" ali bez vertikalnih crtica

Sve ovo lici da je jedan jedini bit i to prvi (nulti) u jednom registru prolupao i zbog toga ovako radi, da ne verujes! :)

Perioda merena sa "bratom" Fluke 7260A, ulaz 1.5V baterija i potenciometar. Sve ostalo radi kako treba, sve na mestu samo taj JEDAN Bit RAM-a crko ...

Ima i shema kompletna, vrlo je lepo uradjen diskretan A/D, tada (pre 40+ godina) 14 bita i to stabilnih i tacnih junacki, prosto je neverovatno da ima ovaj problem (iz nekog razloga su od nekog seriskog broja poceli da izbacuju ovu CMOS i ugraduju PMOS verziju IC-a, kod mene CMOS), dodje mi da napravim zamenski IC (na bazi recimo STM32, usput namestim i RS232) koji se ubada u to podnozje, provalio sam kako radi cela sprava, ovaj custom IC MPS7107 samo barata digitalnim signalima i vremenima :)

Hehe, ovaj Fluke 7260A je u sustini vec pola sprave od 8600A, isto je counter, moze da se prebudzi da se spoje obe sprave i da napravim voltmetar sa "kolko hoces" bitova, clockujem sa jedno 10 ili 100MHz (iz OCXO, kalibrisan na GSM) i sa tim da merim vreme deintegracije ... heh kakav zalud ... :)





_{[Ovu poruku je menjao mikikg dana 10.04.2017. u 14:23 GMT+1]}

Da nema neko slucajno na prodaju ovaj MPS7107 ili ceo rashodovan Fluke 8600A kome je mozda stradalo nesto drugo (obicno spaljen ulazni stepen) pa da probam da iskombinujem od toga jedan ispravan? :)

Ovi izgleda imaju namerno: http://www.notebook-components...ml_products/MPS-7107-9455.html



a možda i ovi: https://www.netcomponents.com/sitemap/MPS7107.html

Proveri

To mi je zadnja opcija, kupovina IC iz inostranstva ... :(

Vidi ovu fotku, odprilike ista fabrika je pravila MPS7107 i ICL7107 (pored iste keramike ima isto i ovu crnu tackicu i broj 1), cak su i funkciski slicni IC-ovi, MPS je 4 1/2 cifre sa externim A/D dok je ICL7107 3 1/2 cifre i sa internim A/D ... ali nisu nikako funkciski i pin kompatibilni ... :(
Kao da su u Intersil-u prvo projektovali ovaj MPS pa kada su videli da to mnogo dobro radi onda su napravili sada vec mega-popularan ICL i ovo sto je bilo externo to ugurali interno (bukvalno isti princip sa dual slope A/D) ali su morali da krajcuju jednu cifru jer nisu imali slobodne pinove ...

Bas mi krivo za instrument, mnogo je lepo uradjen unutra i ispravni su delitelji, unutra su sve rucno probrani/upareni delovi, specialni otpornici i referenca (jedna zenerica 6.3V, ne vidim oznaku) koja posle 40+ godina i dalje drzi tacan napon u 3-4 decimalu ...



_{[Ovu poruku je menjao mikikg dana 14.04.2017. u 00:05 GMT+1]}

a sto ako ti je AD vec ispravan ne turis na izlaz neki krsten mcu sa wifi bt ovo ono pa mozes i daljinski da citas vrednosti?

Vidi ovako, dual-slope A/D arbitrira iskljucivo vremenom i zahteva izuzetno precizan tajming za integraciju, deintegraciju i reset ali nisam siguran da je to lako izvodljivo sa MCU, tu bi najpre cucno neki FPGA (dakle napraviti isto ono sto je bilo u MPS sa diskretnim logickim jedinicama).

Inace ovaj voltmetar ima kao opciju (koju naravno nemam) digitalni interfejs, ima na plocici neki konektor gde se to spaja, tu bi moglo da se nakaci MCU i to relativno prosto (prost BCD scan), gledao sam shemu i to sam inace planirao da uradim ali ko za inat ovaj IC brljavi ...

Da odgovorim i napitanje koje nisi jos postavio :), ne pomaze da se samo zakacim na taj digitalni interfejs, tu ce se sve isto videti, taj interfejs je inace izvucen od linija sa LED displeja tako da mu to sve dodje jedno isto ...

_{[Ovu poruku je menjao mikikg dana 14.04.2017. u 00:37 GMT+1]}

os kazes taj mps upravlja tim a/d-om, nije a/d sam za sebe :( jbg onda, sta ima veze jedan bit, tu cifru prelepis nalepnicom i vozi :D

Jedina stvar koja moze nekako da mi pomogne i sto je u sustini jedini trag za vezu sa ovim problematicnim IC tj hack je ta da mogu da detektujem kada se zaglupeo!
Spominjao sam to gore, kada je "normalan" onda je AZ perioda tacno 400ms uvek (ne pomaze da je overajdujem sa mojih 400ms jer se onda smakne Reset i integracija i tako u krug), nevezano za ulazni napon ili opseg, kada se "zaglupi" tacno 398ms ili 396ms sto menja drasticno pricu iz "neupotrebljivo" u "delimicno upotrebljivo" preko jedne dodatne LED koja signalizira taj status!

aj sad neupotrebljivo zbog jedne cifre :D

nego, jesi probo da ga ispeces?

Cek cek ... "ne pomaze da je overajdujem sa mojih 400ms jer se onda smakne Reset i integracija i tako u krug"
Pa ustvari to bas i trebam da uradim??! :)
Gledano u realnom vremenu ako bih produzio "kada treba" za 2ms ili 4ms (verovatno ima i 6ms), tj bas overajdujem sa mojih tacnih 400ms trigerovanih, onda bi se slozilo sve???

mozda, ne znam, probaj :D

mada mene iskreno vise zanima ono sa pecenjem, ako je radilo na tv
procesorima, ko zna .. :D

Probacu, i to cu bezobrazno da se vezem na njegov clock (1MHz)!
Dakle uhakovacu sa jednim 16 bitnim brojacem i jos cu da mu dodam WiFi ...sa verovatno jednim ESP modulcicem :)

Uzgred vrlo je nezgodno za pracenje ovih signala cak i sa DSO osciloskopom, usamplujes pa zumiras i motas ko blesav (od analognih nista), relativno je velika vremenska dinamika, imam periodicne pojave reda 1/2 sekunde a moram da pratim vremena od jedne do druge ivice u 1us, dodatni counter je zakon za te stvari!


_{[Ovu poruku je menjao mikikg dana 14.04.2017. u 02:35 GMT+1]}

Kupuj, Miki dok ima. A posle se igraj koliko hoćeš.

A da mu ti lepo tu ubacis ICL7135 i da te ne boli glava. Zadrzis ulazni atenuator i referencu i da te ne boli glava.
Vecina digitalnih vaga je radjena bas sa tim IC-om ranijih godina.

Sad se setih da negde imam TL501C i TL502C.
Mozda ti je interesantno za igranku.
Na zalost nemam TL500I sa njim se postize 14 bita.

Igrom slucaja sam pronasao u ladicama TC501ACPE, hehe, ali pored njega sam nasao i AD7705BN i "neverovatnu" AD780AN referencu ... to mi je kolega ostavio nekom prilikom :)
Tako da ce muceni Fluke da "strada", leti napolje njegov AD i ovaj famozni MCP chip i tu se tura raster plocica sa ova dva Analog Devices + STM32F103 kao procesor i od Fluketa ostaju "samo dugmici" i ulazni delitelj, ostaje i LED informativnog karaktera, u pozadini se digitalno to salje na PC sa malo vise cifara i informacija ... :)

Probao za pocetak samo referencu AD780, sunceti kako to chipce radi i to na proto board sa napajanjem iz "prljavih" 5V USB ... :) A ni Sanwa nije za podcenjivanje ;)

To si ti natrimovao za slikanje !

Ma jasta je :D

Salim se. Na kraju ce Miki sam da konstruise neku azdaju, da Fluke moze samo da mu pljune pod prozor, heheh

par decenija posle originalnog proizvoda, naravno da hoce, iskoristi originalni precizni frontend i posle toga upuca modernu elektroniku 100x precizniju i brzu i mocniju od originalne .. i moderni fluke je mnoogo bolji od tih starina :D

btw, nije bas "stari" instrument al crkla mi voltkraft (odlicna) klesta neki dan (izgleda crko oled display, videcemo kad zamenim dal je samo to), ima sve moguce perverzije + bluetooth ovo ono .. otvorio da pogledam, unutra naravno arm :D EFM32 Cortex M3 (to je onaj proizvodjac sto pravi one armove sto imaju najmanju mogucu potrosnju sa svom mogucom i nemogucom kontrolom potrosnje, vrlo cudno obzirom da sprava sisa do jaja puno struje zahvaljujuci oledu)

Ako se pod namestanjem podrazumeva pritiskanje Hold dugmeta jer je PETA DECIMALA malo mrdala pa sam zaustavio kada je bila nula onda priznajem da sam "natrimovao za slikanje" :D

>>> Salim se. Na kraju ce Miki sam da konstruise neku azdaju, da Fluke moze samo da mu pljune pod prozor, heheh

>>> par decenija posle originalnog proizvoda, naravno da hoce, iskoristi originalni precizni frontend i posle toga upuca modernu elektroniku 100x precizniju i brzu i mocniju od originalne .. i moderni fluke je mnoogo bolji od tih starina :D

Upravo to, ostaje kutija, dugmici, ulazni delitelj, driver za LED displej a promenicu trenutni A/D i MCP.

Nego imam jedan problemcic sa analogijom, kako da merim negativan napon?
Ovaj AD7705BN koji planiram ima sve OSIM ulaza za negativno napajanje! On se napaja sa +5V i ulazni signal kao i referetni naponi moraju da budu u tom opsegu, predvidjen je za merne trake/mostove.

U Fluke ima +5V, +15V i -15V i naravno sve je referencirano prema GND ...

Jedino neko prosto resenje je da uzmem CMOS analogni prekidac koji ce invertovati polaritet na ulazu u A/D, ali mi onda treba vrlo precizan detektor polariteta, mora da ispravno detektuje u delovima mV :( ...
Drugo je da ofsetujem ulaz na koliko, 1.25V, odakle mi sad to? Kako da dobijem od one reference TACNO pola?! Da delim sa kineskim otpornicima? :)
Trece resenje je ovo drugo resenje ali da se doda i jedan mali DAC koji ce na "kinesku toleranciju" da vrsi korekciju i to ce biti onda sve u okviru auto-kalibracione procedure, izmeri 2.5V, pa izmeri "pola" ispadne npr 1.25123, to koriguje sa DAC da se slozi na tacno 1.25V i to je onda to sto treba, ja ne znam da li moze drugacije!?
U sustini DAC bi mozda najbolje zavrsio posao, on je vezan jednim krajem na 2.5V, ja mu samo kazem da daje 1/2 od toga (a mogu i da menjam po malo) i to ide u REF ulaz A/D pa onda mogu da idem +/- od te vrednosti ...

To su sve resenja u domenu analogije sto bi valjalo da odradim, a moze da se premesti sve u digitalni domen i da radim surov DSP FIR/IIR (za pocetak jedno 10-15. reda, a teracemo dokle moze, 100-400!) i da pravim filtere koji ce da cupaju DC Zero vrednost i da se sami kalibrisu, AD ima visestruke registre bas za te stvari ...

---

_{[Ovu poruku je menjao mikikg dana 20.04.2017. u 22:31 GMT+1]}

Miki, evo ga delitelj sa dva, precizan:



Pogledaj TLC1043. Ovo kolo je izvanredno, koristio sam ga.

ja sam koristio neki cip koji to prebaci u + i ima izlaz za "polarity"
al da me.. kako se zvase

btw, sa ovim brankovim, secnes ga na pola, ofsetujes na gore i eto
resenja postane pozitivan :D

Taj LTC1043 je opasno chipce za razne stvari, poznat mi je, nego drugo nesto, treba procitati DS gde za AD7705 kazu ovako:



Cek, sad ispada da moze da meri i negativan napon, nisam bas razumeo, kako se to uklapa u ovu moju postavku? :)

U svakom slucaju ako nesto tu treba da menjam, mnogo mi je zgodnije da to radim na digitalnom nivou i da se odvojim sa jednim opto izolatorom nego da petljam po analogiji ... i onako trebam da probam nekako po "sluzbenoj liniji" MAX14850 :)

_{[Ovu poruku je menjao mikikg dana 20.04.2017. u 23:18 GMT+1]}

Elem caka sa ovim voltmetrom je sto ima standardnih 10Mohm ulaznu impedansu preko delitelja, to znaci da moj prvi sledeci stepen mora da ima bar jedno 10Gohm da bi to radilo kako treba, moram proveriti to za spomenuti A/D kakva je situacija, inace tu se stavlja neki 1x buffer, radi dobro OP77, OPA192 ili jos bolje TC7650 sa svojih 10^12 Ohm (1 teraohm) i 0.7uV ofseta.
Tu svaka lemna tacka na putu signala smanjuje ulaznu impedansu, zato bih izbegao maksimalno da tu nesto dodajem, ne zelim da kvarim integritet signala, to mi je bitna stvar.
Na primer, sa Sanwom koja isto ima 10Mohm ulaz ne mogu da proverim tacno ni po otporu ni po naponu ovaj Flukov delitelj, za probu sam probao sa ovim spomenutim OP-ovima i tek onda se dobiju tacne vrednosti, mora da se digne ulazna impedansa da bi moglo da se izmeri tacno.

Miki,

Ima čika LTC1043, ako si zainteresovan...

Za sad se vrtim oko AD7705 i njegovih mogucnosti, kako stoji tamo u DS moguce je da meri +/-2.5V referencirano prema IN-.
Ako dobro shvatam ja treba samo da ofsetujem onda ulaz za dodanih 2.5V koje dobijem opet od reference (ne delim nista) tako da Macola iskreno vise bi mi u ovom trenutku znacila jedna shemica "pomerača" sa jedinicnim pojacanjem (sad dal negativnim ili pozitivnim, bice da treba negativno zbog logike, mogu i da se ukrste ulazi, sta je bolje za izbor kola) ...

Ako nisi u toku sa temom ponovicu parametre, imam na raspolaganju +5,+15 i -15V napajanje, A/D radi na 5V, referenca 2.5V, treba mi kolo za offset koje ulaz digne na 2.5V a usput mora da konvertuje i impedansu, ulazna sto veca >1Gohm.

Inace ima u registrima da se podesi da li A/D radi u uni ili bipolarnom modu, tako da u sustini sve ce biti OK, ostajem na zajednickoj GND sto mi resava brdo drugih problema samo to offset kolo da bude pristojno, nista specialno, OPA192 ce zavrsiti posao i to razvucena na +15/-15V sa 60mA izlaza moze da vozi sve sto treba.

_{[Ovu poruku je menjao mikikg dana 21.04.2017. u 22:17 GMT+1]}

Ko u pokeru pratim :)

[img][/img][att_img]

Kad "Sajam tehnike" urodi plodom...

Iskra sta reci na ovo.
Ni poslije 40 godina baterija nije iscurila :)

[img][/img][att_img]

Kako će iscurit?
Tim kliještima uopšte ne treba baterija!
A nema se gdje ni ugradit.

Dodje mi danas u ruke nekakav rus :)

[att_img][img][/img]

Zahvaljajući Žici , postao sam vlasnik jednog Fluke 8062A, koji mi je pre desetak dana
DSL doneo po onom najgore kijametu. Fluke je bio prilično mrtav na displeju, ali posle
čišćenja kontakt displej gumice, i malo više ispiranja i čišćenja preklopnika Fluke je
proradio. Evo malo sličica starca u novoj mladosti:


Prvi put u mojim rukama

Otvoren

Samo otpor kablova

Merenje 10 oma

1 Mom

10,000 V

10,000 V

Mrežni napon

Današnji izgled

Hvala Žica, hvala DSL

_{[Ovu poruku je menjao branko tod dana 06.04.2018. u 22:11 GMT+1]}

Evo slika i podaci o starom instrumentu ali u novom ruhu : )

Evo jos slika i podataka o "starim" instrumentima, ovaj nemate sigurno u kolekciji, specialna Fluke-ova edicija posebno projektovana za moje potrebe :D
Morali su od Volcraft da uzimaju instrumente jer nisu imali svoje dovoljno tacne za moje zahteve ... : )

- Napon do 30V
- Struja do 3A

... ;)

Evo i mene da se upišem u temu sa jednim oldtajmer. Kuriozitet je da sam pevi vlasnik ovog predivnog instrumenta.

Neki švabo....

Dobro došao u klub...

Pozdrav Zeone.

@ivan.goran,
Iz koje godine može da bude taj Švabo ?
Daj neki +detalj, ako imaš.

Hvala,

Jes da je post od pre 2 meseca, ali:

BRAVO Branko za sjajan post !
Imam isti instrument skoro 25+ godina,

Potrošnja struje iz baterije 9V mu je jako mala,
možeš da ga uključiš i zaboraviš,
tipa "dovidjenja-laku noć".

Još ga nisam uspeo spaliti :)
I kad grmi, i kad seva, 8062A radi.
Prezadovoljan sam sa njim.

pOz

Zeone, i naravno svi ostali cenjeni članovi foruma,
Gde je bio ugradjen ovaj moj MARCONI,
koji je veoma sličan Zeonovom instrumentu.
Evo uporedjenja:





Naravno da su Zeonove slike 18x kvalitetnije od moje slike:)

PS:Pazi sad vidim, Zeonov ima i "Serial Number" ?!
koji su to Frajeri bili, ma sjajno.

Svi moji merni uređaji imaju serijske brojeve.

Jedino Ti nemaš !

Ti ni tehnički pregled ne bi prošao,
uvek pomešaš vodu i ulje :)

Marconi TF144H ili sličan.

Tip imao dva komada! Ostao mu model 334A. Uzeo sam ovaj ali nisam dao pare nego stari bakar i aluminij u vrijednosti oko 25€-
Koji ce mi vrag ovo cudo nemam pojma osim sto se uzimat mjesto na polici :)
[img][/img][att_img]

Proslediga meni, uvek sam želeo da imam baš takav.

Ja planiram za Bgd u drugoj polovini septembra...

Ni ja nemam pojma šta je ovo:

Vec sam vam ranije rekao za bolest koja jos nema ime a za koju znam da nema lijeka (mozda naziv teme nesto detaljnije govori o njoj) !
Od nje bolujem vec par decenija i srecom nije smrtonosna.
Za sve poznate i nepoznate uredjaje za koje nema mjesta na policama - tu sam !
Pozdrav BP

P.S. @DSL, nagovoricemo @zica49 pa da zatutnjimo na druzenje u BG zajedno ?

Slobodno.

Prilazem sliku najstarijeg instrumenta koji imam za detekciju viših napona...

Jel to od Žice?

Jok, HP ga napravio od alumunijuma.

Ok ukapirali smo da si pametan, ajde da promenim pitanje, jel to HP od kolege sa foruma zica49?

U pocetku tema je bila sa puno materijala i nekako presahnulo.
Vidim materijala ima jos uvjek ali se treba neko isprovocirat da bi dao svjezih podataka.

I šta na kraju bi, jel i dalje poseduješ HP?

Vise ne.

Hvali na konstataciji da sam pametan, drago mi je da si ukapirao

Što se tiče distortion analyzer-a HP 334A, on je moje vlasništvo
već više godina i nikada nije bio u posedu zica49.

To je u šaljivom tonu konstatacija.

Dekadna kapacitivna kutija Siemens. Ovaj uređaj
se retko može naći u kućnim radionica.

I ovo bas nije cesta zverka u kucnim uslovima :)

Gošo, morao sam da pokažem sliku ženi. Možda se malo smiri ...

Nikad nas one nece razumeti, a ni mi njih, valjda je u tome draz. :)

Meni gospođa uopšte ne zamera u vezi opreme a ako sam dobre volje dopustim joj da okreće dugmiće.

Kad smo vec kod stereo, ovo nedavno nabavih. Razmisljao da ga pravim, ali se pokazalo po ko zna koji put da se danas nista ne isplati praviti......osim dece, naravno. :)

Naravno da se ne isplati praviti.

Ljudi, dajte slike i utrobe.

Svako od nas prvo otvori svaki taj komad od starinske
opreme. Ima svašta da se vidi unutra.

Ma kakvo crno otvaranje, moram da skinem bar četiri uređaja.

Sto rece Zeon, kakvo otvaranje. Ovo je vise informativno da vidimo sta ko ima. Ako nekom nesto konkretno zatreba, neka se javi, pa slikamo iznutrice.

_{[Ovu poruku je menjao Gosha_Nish dana 06.09.2018. u 09:57 GMT+1]}

Da li iko ima uputstvo za upotrebu ovog uređaja? Ili ga je koristio pa da hoće da mi objasni.

Imam samo uređaj bez sondi i žica. Da li mogu da izradim sonde i kakve osobine moraju da imaju?

http://www.crowave.com/blog/20...erac-otpora-uzemljenja-pu-430/

Hvala.

A kako da obezbedim sonde? Mogu li da ih napravim?

Novi materijal dobio od dobrih ljudi :)

Interesantan detalj je ovaj adapter za baterije :)


[att_img][img][/img]

Iskra Unimer 33 u odlicnom stanju...
[att_img][img][/img]

Voltraft Z6000
Ovaj sam kupio na www.ebay.de u ime nauke. Potrosio 5 € :)
Intersovao me display za koji sam pretpostavio da ce biti iskoristiv u necemu drugom ali je pretpostavka bila pogresna.

Odlican instrument ima sve komponente kao naj VU Ivel1111 samo drugi raspored.

[att_img][img][/img]

Buvljak Jakusevac Zagreb jutros.
Ovaj logo Ei (elektronska industrija) na multimetru me zagolicao.
Jel se ovo sastavljalo u pogonima Ei,rebrendiralo ili nema nikakve veze sa elektronskom industrijom?

[img][/img][att_img]

Kad otvoris unutra ces naci tranzistore sa Ei logom i Iskrine kondenzatore i otpornike. Pogoni ga Intersilov ICL7216.
Otvara se na pracne-nema sarafa.- Makar su napisali od koga je kopiran.-
pOz

Nista od otvaranja nisam postao vlasnik.

Moj srednjoskolski drugar koji mi nikada nije vratio lektiru donijeo iz USA dva komada FLUKE 8050.
Uljudno od njega i to je do sad tri komada retro fluketa od njega u mojoj kolekciji :)
Ugodno me iznenadio idejom a pogotovo modelom koji je donijeo.U pitanju su Fluke 8050 (opt-01) ili model koji moze na Ni-Cd baterije.Toga nije bilo kod nas ili nisam vidjao.
U stvari nisam ni znao da se proizvodio kao takav pa je odusevljenje jos vece. Kolekcija retro flukaca postala interesantnija.
Obadva su donesena kao nespravna i jednom jos izlapio display.
Naravno popravljenja te onom sa ok displejem ubacene baterije tako da je operativan.
Ovaj model uopste nece da radi bez baterija,stabiizacija 5V rjesena sa izvorom Konstantne struje za punjenje Ni-Cd. Bez toga stabilizacija ne radi nema napona na izlazu.
Za razliku od modela 8010 i 8012 koji mogu na baterije i koji korisze 2x1,2 ili 2,4 V Ni-Cd model 8050 trosi dvije takve ili 4,8 V.
Modeli su bili za 105-120 VAC,transformatori imaju izlaz za 240VAC te rjesiti napajaje je caj od kamilice u odnosu na onaj 8012 koji me malo namucio.
Na slici 8050 nabavljen u evrori gornji i 8050 opt-01_BAT donji. Vidi se led indikacija dok puni baterije.
[img][/img][att_img]

pusti ti sad Fluke!
Gdje je Druzba Pere Kvrzice?!?!

Ma koji Pero Kvrzica mislim da je bila Ana Karenjina :)

Joj kako je ova tema zamrla :-(

Evo malo da je oporavim.
Jedan "Poljak" koji me verno služi decenijama:
UM-112B, sa originalnim pipcima još uvek, koji imaju demontažne posrebrene šiljke.
Kazaljkaš koji spada u dosta dobru klasu tačnosti takvih instrumenata (1% na DC).
Ne mogu da objasnim koje mi je zadovoljstvo da čujem preklopnik na tom instrumentu!
To je pravi "filigranski" zvuk, jedinstven i tako konkretan, poput repetiranja vrhunskog oružja.
Preklopnik sa najlepšim zvukom od svih kazaljkaša koje sam do sada imao i video, a imao i video sam ih baš mnogo...

Uh jbt! Ovo još uvek postoji u prodaji!?

Nabavio sam ga devedeset i neke i još se prodaje :-)

Vrlo sam iznenađen!

Inače je opasno dobar kazaljkaš.

https://www.merazet.pl/produkt/uniwersalny-miernik-typu-um112b/

Gosn Macola,

-El Vama dobro? ..Sigur??

Čisto pitam, da nije roknuo grom od 100000 Ampera, negde blizu

PS:
Molba:

Pre postavljanja slika,
Umesto starog, dvokanalnog mixera koji ima USB 3.0 , slikati dig. aparatom iLi MOB telefonom!
----
---"Ovaj Mail je proveren sa antivirus Avast+Avira+NOD+Sve moguće"

_{[Ovu poruku je menjao Living Light dana 05.08.2019. u 21:40 GMT+1]}

Zašto Robi?

Sasvim je ok sprava i ima jedno 25-30 godinica...

A inače, kad sam se rodio ispao sam na beton, naglavačke, pa sam blesaviji čak i od tebe :-)

A to je u pitanju. Fotografija peglom :-)

Mrzelo me je da osvetljavam i sabio sam fotku na 460KB. Imaš sličicu na linku od njega, ako si baš radoznao (tamo ... vole radoznale :-)

Kaise, insulation tester SK-3001

je plod zadnje posete auto pijaci i prilog ovoj temi !

Pre i nakon ciscenja.Nisam uspeo skinuti tragove flomastera !

Radi ! Cak su i baterije dobre (1.4 V)

Ali ne znam sta cu meriti snjim ?!





_{[Ovu poruku je menjao bukel dana 08.08.2019. u 14:56 GMT+1]}

Svaka cast na trudu dovodjenja u "vozno" stanje. Marker nije alkoholni nego na bazi nekih aromatski ugljikovodika (aceton i sl) pa nagrizao plastiku.
Probaj ocistiti vlaznim baby maramicama-nekad uspije.-
pOz

Emire,hvala na podrsci i savetima.Prvo sto sam probao uprvo su bile
te mokre maramice,neki tecni deterdjenti ... ali nije pomoglo.
Mozda probam i acetonom ako ne nagriza ovu plastiku.
Pozdrav,zdravlje !

Bukel,
Molim te, samo ne ACETONOM !!!
Često se krpa sa kojom brišeš zalepi za plastiku,
i tu je kraj čiščenja.

Možeš da probaš medicinskim benzinom,
na nekom čošku instrumenta, (tamo gde se ne vidi)
pa ako ne rastvara tu plastiku, onda slobodno briši te nadpise.

Probaj prvo ovu caku, koju ti je savetovao @emiSAr.

Ako ne upali, ...naći čemo već nešto...
Samo ne žuri, sa tim trljanjem.

pOz

Ako je ABS plastika, aceton SIGURNO nagriza. Probaj nitro, prvo sa unutrašnje strane kućišta.

Najbolji rastvarač na ovoj plavoj, zemaljskoj kugli je-VODA.
Ima još 100 andraka, od koji očekuješ da te nadpise skinu.

Isti "Djavo", kao kad rokneš kašiku ajvara na "plastičnu kuhinjsku dasku" ?!!!
..pa sad, zašto se ne može oprati..elte ?

To očekivanje ponekad završi razočarenjem,
pa kad isprobaš sve ono (što neće da napravi štetu),

onda možeš da na krpu/papir naprskaš ovaj axel-sgrasso,
i sa njim da pokušaš (prvo na nekom mestu što reće ZAS011).

..meni je taj axel pomogao,
pre nego (što izludim) i uzmem brusilicu sa 1mm pločom,
i pobrišem te nadpise

Nikakav rastvarač!!
Šmirgica od 1000 i više pa pažljivo obrusiš da ne dodirneš
slova, pa onda ispoliraš. Ja sam to radio više puta.

evo izvukao sam jednog svog japanca iz naftalina da bih vam slikao... jedva ga nadjoh... ;0





sa pregradom u kojoj stoje pipalice....


tranzistor luuuuk ;0

sgraso je keva za ciscenje ali ja sam tamo davnih devedesetih u USA
kupio bio neki "sprej za ciscenje patika" ... spricnes sprej i napravi
se gusta pena i kao samo iscetkas tu penu i ocistis ... kako je to
cistilo stare instrumente ja ne mogu da objasnim, znaci ono fax 15
godina star, pozuteo, naslage duvana + ono g. sto je ubaceno u ABS da ne
bi gorelo kad krene da izlazi napolje pa krene da zuti onako gadno ...
naspricas ovo i bukvalno kako ona pena krene da pada sa aparata ispod
ostaje vrhunski cisto... smrdelo na amonijak... nikad posle toga nisam
tako nesto uspeo da nabavim :(

Lako je tebi da "izvlačiš" !

Teško je gurnuti :)

Ja kad ga guram, krenu mi suze, a kada ga izvlačim krene mnoštvo suza :)
_______________

S J A J N O postavljene slike,
zahvaljujem se u ime svih, na Forumu Elektronike.

Sasa, ostani Dobar, i ne prevezuj komšiluk na "DIREKT" sa bandere :)

pOz

Bogdane,
Ovo mi je prvi post u kom me neko podržao:

"Sgrasso je keva u čiščenju"

..sve ostalo sam omašio,

Zahvaljujem se "Hackeru", koji može sutra da "Poklekne FB" :)

pOz

pa od svega kod nas sto valjaju sgraso je toliko bolji da je to zastrasujuce .. ima za "light" zaprljanu plastiku ova sredstva za staklo rade posao, ali za bilo sta ozbiljnije sgraso je jedino.. inace sam cuo za njega od majstora za kola koji gakoristi umesto nekih ozbiljnih indusitriskih cistaca ... (mada i dalje ima industrijskih koji j. kevu, jedino sto mora se kupuju na kantu)

Zbog toga sam i predložio taj:

"sgraso je toliko bolji da je to zastrasujuce "

To je jedini rastvarač koji "oma" skida fleke od prskanja iz tiganja.

Sve ostalo, što sam probao , je u 3.14, ....Jedno NIŠTA !

pazljivo sa guranjem, ako je visok napon hoce da se otima ;0

Ne brini,
uzemljena je sa 50mm² Fino-Licnaste,
sa 8 sondi od 2", dižine 6m :)

Pa, makar iz nje izbijali gromovi od 100kA.

Ovo je "keva" za čišćenje. Čisti istao kao i strani, a domaći je.
U Metrou košta sa pumpicom 110 dindži. Možda je i čak bolji,
i ja njega koristim za sve.



https://www.tehnohemija.com/sr...di/ku%C4%87na-hemija/avax#tab1
https://www.tehnohemija.com/up...dravstvena_Ispravnost_Avax.pdf

Ako je tako,

-Treba polušati savet iskusnijeg.

Jedino, ja taj "model" axela nisam vidjao po radjama,
koji "Lanac" ima to u ponudi?

Poodavno probano, odličan je.

Da se malko vratimo temi:

IN 35-10

video neko mozda nesto ovako, ima neko vise informacija, mozda semu?
ima regulaciju pre trafoa, pa regulaciju posle trafoa i jos neke fore i fazone .. naponska granica je neki triak koji kratko zabode + i - ako se prebaci napon koji je zadat (dal sto prolupa regulacija dal ako uredjaj koji je okacen proba da digne napon sa svoje strane) .. ovo "rucno / programski" ne kapiram cemu sluzi taster :( ..

Tehničko remontni zavod Travnik-vijni pogon za remont servisne opreme i kalibraciju iste.
Sutra pokusam naci drugara koji je tamo radio, možda nešto zna o tome.-
pOz

hvala u napred :D

Za moj stari Simpson, mlađi od mene, treba mi baterija
od 22,5 V. Normalno, toga više uglavnom nema, pa sam
odradio zanenu sa dve A23.

Originalna mrtva baterija


Ista sa ubačene dve A23.

Bravo @branko tod!
pOz

Odlicna budzevina.
E tako se to radi :)
Matorac vracen u zivot, hehe

Branko,
SJAJNA IDEJA.
B R A V O !

Dragane,
Ko je tu matorac, Branko NIJE !
..a šta ostaje? Ostaje = Instrument :)

Svako dobro!

Ubo vas matorac

Zamolio bih i mlade,
i one koji se osečaju "matorcima" da se drže Teme :)

Evo jednog instrumenta koji nema veze sa strujom.
Radi se o starom vibracionom Tachometru,
koji je pre ohoho godina merio broj obrtaja generatora.

Cilj: Želja mi je da ova slika ostane u vlasništvu ES-Foruma.
(bez linkova, direkno uslikano)

Ovaj instrument radi veoma slično,
kao onaj sa jezičcima za merenje frekvencije za oko 50Hz (od 45-55Hz)
Izvolte:



Instrument, samo naslonim na motor auta, i izmerim broj obrtaja.
Naravno da, stvarni broj obrtaja treba uskladiti/znati
o koliko se cilindara radi 2-3-4-6-8,
+ malko matematike.

Evo način korištenja instrumenta:
https://www.youtube.com/watch?v=s5wgwvT8boc

pOz

Ne znam da li sam ranije kacio slike ovog nauljenog, elegantnog žabara ali sad mi trebaju baterije za njega a ne mogu da ih nadjem (sve oci su uprte u @emiSAr-a).
Naime totalno su van standarda (bar ovog danasnjeg).
Idu dva komada unutra i to jedna tanja (kao AAA i duzine oko 62mm) i jedna deblja (kao AA i duzine oko 65mm). Jedna na drugu je postavljena stepenasto u dva nivoa. Nemam pojma koji je napon u pitanju (mislim da je 1.5V) ni zasto su potrebne dvije razlicite baterije.

Naziv instrumenta je: ANALIZZATORE Mod (1966.god.): AN250 a evo i slika sa interneta (potpuno isti kao moj):

Osnovna osjetljivost skretnog sistema je 50uA. Trebale bi da budu kao sto si pretpostavio najvjerovatnije su po 1,5V, ali dok nam se
ovi "hajvančići" ne odsele u kućnom sam pritvoru-stariji od 65 godina, pa da odem do kuće iz stana, mislim da imam takav pa da
provjerim.-
pOz

Emire, svi smo u bajboku. Neka nas malo i kod kuce. Valjda ce ovaj belaj da nestane majku mu. U kuci (mislim na moju sobu-radionicu) sam sve poslagao sunce ti zarko ko u Conrad-u. Ovo ako potraje moracu sve ispocetka. Sa furde vadim otpornike, ispravljam im nozice i svrstavam u kutijice. Tako isto sa blokovima, elkosima... kao nekad davno hihihi !

Sad kad je ekipa u "bajboku"jedinstvena prilika da se tema ozivi jer ima se materijala po podrumima,tavanima i supama.

U podrumu imam samo dvije solucije; kiseli kupus i rakiju...odlucio sam se za kombinaciju !

Jel to ono: jel imate nešto slatko, imamo sladak kupus

Siemens uA Multizet L 11P7 iz pedesetih godina prošlog vijeka. Nema štampanih ploča, većina otpornika su motani sa manganinskom žicom, robusni kontakti, preklopnici, bakelit i slično.
Na otpornicima stoji tolerancija 0,2%. Kazaljka se nije mogla dovesti na nulu, bila je pomjerena suviše u desno, i neko je čačkao nešto oko baterije i pokidao veze, ali sam uspjeo da to riješim, šema se može naći. Inače, vrlo nezahvalne su ove stare stvari za poravku, mora se mnogo toga pažljivo demontirati da bi se nečemu pristupilo, nema oznaka i slično. Ali pravljeno je za popravljanje, kvalitetno i robusno. O tačnosti nema potrebe da se priča, sve je u klasi tačnosti i poslije toliko vremena. Mjeri samo jednosmjernu struju.

BBC MA4S

Lepo ocuvano

Iskoristi paint. Otvori sliku u njemu, obelezis je i onda gore levo imas opciju "Resize". Mozes da je smanjis i pikselima i ja mislim u procentima. Nekada sliku mozes da stavis i na rezoluciju 640*480, a opet nece da se ubaci, fajl je zapravo veliki jos uvek veliki, a dosta se izgubi i na kvalitetu slike.

U svakom slucaju Paint najbrze radi te stvari, a ko koristi windows, samo je na klik od njega! :)

Podrzavam pravljenje ovakve teme, na bilo koji nacin!

@Boro nadam se da sam pomogao ako se vec nisi snasao! :)

Pozdrav!

________________________

Svaka cast svima na ovih 34 stranica. Ima gomile toga sto je vredno videti i posedovati ko vec ima ili naleti na tako nesto u ovo vreme!

Jedini stariji instrument koji imam. Nisam nista jos uvek radio njime jer ne zelim da ga eventualno upropastim. Imam ga sa uputstvom, stanje se vidi:

yz7myg,

B R A V O za slike i za volju!!!

Hvala :-)

Moja mala kolekcija:














_{[Ovu poruku je menjao pandurv dana 03.12.2020. u 19:44 GMT+1]}

Nastavak:





A ovaj sam sredio lepo i poklonio:

@zica49 Ivice, odlicna je ideja ozivljavanje teme!

@emiSAr, ...da li je prošao bajbok/zatvor?
Nadam se da je ovih dana mirnija situacija (sa Coronom) i kod nas i kod Vas i SVUGDE u svetu.

napomena:
Noćas pomeramo vreme na satovima.
(ovo pomeranje vremena ne koriste/primenjuju u Indiji, Japanu i u jos 70+ drazava)

Krecemo u trazenje starih instrumenata i podataka...
Srecno!
pOz

DMM YF-3220
Napajanje: 9V NEDA 1604 IEC 6F22 JIS 006P

Mog'o si barem da ga bar malo opreš!

_{[Ovu poruku je menjao zeoN_Rider dana 15.11.2023. u 00:11 GMT+1]}

Zeone,
ne vidim više kako treba.

Dobro je da si mi rekao.

Nema čemu, i drugi put

Comark Instruments
A FLUKE Company

Kane-May
Industrial Thermometer (Type K)
Model: KM330
-50°C to +1300°C / -58°F to +1999°F
Baterija: 9V






Teh. Podaci:
https://www.comarkinstruments..../km330-industrial-thermometer/

Poshtovani, mozete li me informirati o kom instrumentu je rec?
https://scontent.fskp4-2.fna.f..._6XPizL2N2p9kg&oe=658F165B

https://scontent.fskp4-1.fna.f...qKcl88t61UUlSA&oe=658F3271

https://scontent.fskp4-1.fna.f...zBJ60nQ_7Lmu8Q&oe=658F159B

https://scontent.fskp4-1.fna.f...Re5jqltPjqqvIQ&oe=658F090A

Sa slike bih rek'o da neki zagrebački!

Vid vam je odlican, ali pitanje je O KOM SE INSTRUMENTU RADI?

Volt-Ampermeter

Auuu, SPECIJALITET !!!
Ne vidim da li negde piše ko je to napravio?
(Možda sa druge strane)

Ako je ovo u tvom vlasništu,

Svaka Ti čast!
Kapa Dole!

pOz

Grafitnom olovkom su unutra upisani neki brojevi.
Ne znam ni ja puno, skoro sam ga nabavio.
Pretrazivao sam po slikama na Google. spominje se Njemacka i Holandija..

Nadpis sa prednje strane ono "Ampére"
mi liči da je to Francuski proizvod.

Nemoj da brišeš te nadpise makar grafitnom olovkom bile,
one su vredan putokaz za pronalaženje prozvodjača ovog Divnog instrumenta.

Sumnjam da je francuski, oni nemaju "a" sa točkicama iznad u abecedi. Sigurno je nastao severnije, ili možda Švicarska.

Ma Francuz 100% ili Belgijanac.

Francuzi nemaju "ä" u jelovniku.
A nemci nemaju "è".

Taj manufakturer je živeo negde izmedju,
ili na granici dve države.

Ali koje ?

Znam francuski, i 100 % ta pracision sa točkicma ili šta već, nije francuski. I reč bei nije francuska. Osim ako je taj instrumen nastao u Francuskoj, kada je onaj brkati bio glavni, pa su morali napisati u "jedinom" jeziku.

Tu kombinaciju " ä & è"
ne znam koji jezik ima u jelovniku ?

Eee, pa,
Upravo zbog toga je taj
analogni Instrument UNIKAT !

To nema niko, osim @radicMX :)
Blago njemu.

Još ako i radi, makar približno,

Pa milina !!!

Mislim da samo neki "severnjaci", da ih ne nabrajam. Možda se javi neko iz tih krajeva da razjasni situaciju.

Da sam na @radicMX-ovom mestu,

Stavio bi ga na Marantz pojacalo od 30kg,

Da bude zajednički VU - metar,
za Basove oba kanala

Baresi Može, upravo to:

@DSL - Švedska,

@Darko Nedeljković - Finska (na primer)

Postoji još mogućnost, da je iz njemačkih područja, a da je e sa akcentom napisan zbog poštovanja do André-Marie Ampère.

Google translate detektuje da natpis potiče iz Luksemburga, doslovno piše "prec.-volt-ampermetar"

Prevod

Sem toga, ovaj primjerak stvarno izgleda odlično.

Odlično si se snašao Blentostamin !
Bravo!

Ja već instalirao Finski jezik.
Finci nemaju "è".

ali meni ostaje MOB na Finskom

Našao sam utf-8 listu karaktera i onda lagano ručno upisao poznate i kopirao u google translate ova 2 nepoznata "a" i "e" :)

UTF-8 karakteri

Sada još da je naći proizvođača, sigurno ih nije bilo mnogo u tako maloj državi.

Evo, instalirao i Švedski jezik.
Ni oni nemaju slovo koje se piše sa "è".

Ostaje mi sad mob.telefon na Švedskom

Ee, kako smo krenuli da ga tražimo,
sada verovatno Štuca !

Do sutra ima da ga nadjemo,
i dolazimo mu kao
Franko- Isporuka
na kucna vrata.

- ali mu dolazimo na Ručak!

Na čelu kolone če biti
@radicmx, sa Ogromnim inszrumentom u ruci.

Mislim da smo ga našli u jednom muzeju u Švedskoj.
Nažalost ne vidim da ima nekih konkretnih podataka o proizvođaču ili modelu.

Instrument

To bi trebao da je
onaj LOGO firme/proizvodjača,
što je u gornjoj zoni na sredini skale.

Ono: I (magnet) F=
To je možda njihov znak/Logo

Hehe, kakvi "Maheri" ti prozvodjači.

Ni Logo im ne možeš napisati na tastaturi :)

Izgleda da ima bliskog srodnika,
firma je Gans & Goldschmidt, Berlin, godina 1900-ta.

To mu je Brat od strica,
samo ima svoj
pogon za proizvodnju
instrumenata u Berlinu.

Sve je to "isti kalup ista ideja".

Ovaj prvi pravi kuciste, i prikljucke,
Ovaj drugi samo kretni kalem,
na primer.

Ali ni BRAT se ne da poklekniti.
On fura Svoj Logo.
Ne da se matori

Bilo kuda, ES svuda. Svaka čast.

Po dostupnim informacijama pretpostavka je da je instrument star nekih 120 godina i rekao bih da ga je proizvodila ista fabrika za više tržišta,
da je bila u pitanju neka masovna produkcija valjda bi ih bilo više na internetu, aukcijama, muzejima itd.

Pitanje je da li je uopšte opstalo ikakve dokumentacije nakon 2 svjetska rata.

Blentostamin,

Ako im nedostaje dokumentacije, recenzije, Un-Boxing, utisci korisnika, unutrašnja šema od pre 120 godina,

-Napisačemo mi !

Šta nam teško ...

Blentostamin, daj jedan snimak sa dene strane,
da vidimo dugme ca nulovanje.

Jedan od tih sa slika ima broj 42012 (ca 1900god)
https://www.historische-messte...chule-und-ausbildung/00327.php
kod mene je 96019.
Otpornici izgledaju novijeg datuma, mozda neko zna vise.

Ispravan je, neko ga je lakirao u nekom trenutku, laka ima i na staklu..
Prljav je jedino bio jako, zuta neka prljavstina verovatno duvan..

Potrebna šema ili link sa šemom multimetra NORMA DA3232, ili SIEMENS B1032, ili B1033..slični su.

Hvala.

Pogledaj ovo
https://bama.edebris.com/downl...ens-Multimeter-B1030-B1031.pdf
https://bama.edebris.com/downl...ens-Multimeter-B1040-B1041.pdf

Hvala branko.
Pronaso sam semu.
Moraju svi tantal kondenzatori napolje.

Izgleda da smo uslikali sve buvljake, podrume i tavane

Ima li neko da je od pradede elektricara/elektronicara,
pronasao instrument koji bi mogao da uslika?

Ajmo majstori, samo malo dodatne volje,
(ne dopustite da vas "OMAMI" dekolte J.Jeremic sa pinka u jutarnjem programu )
i uslikajte Vaš vredni "Staritet" od Instrumenta,

Akcija, Akcija, Dok traju zalihe, Samo danas,: Lidl, MAXI, DIS, IDEA, RODA, METRO, TEMPO,

A gde su stari Lampaši?
Ili se cuvaju u stiroporu, pa još umotani u Kubik vune i paperja, zbog zastite od loma?

Vadite stare intrumente, uslikajte i okacite Fotke.

Na "onom svetu" vam nece trebati, tamo je Struja Djabe

Pozdrav ekipi.
Svako Dobro

Dedin osciloskop, posle otac nabavio 465 ... :)

Miki, Miki, i dalje imaš pozitivan Duh, i
- nek te ne izda kod komšinice taj tvoj "OnoLiki"

Pozdrav za Kragujevac sa sve "FormaIdealeYU3-om"

Svako Dobro

Baš interesantan uređaj, šteta što su slike sa neta 👻

Jeste sa "net-a" su ... Evo pozdravlja vas "net" :)
