A da li bih smeo da punjac od 20V 3,25A da povezem sa regulatorom koji ce kontrolisati punjenje akumulatora od 12V i 2.3 Ah ?
Evo slike kontrolera:



_{[Ovu poruku je menjao ilija959 dana 25.05.2017. u 17:24 GMT+1]}

Procitaj podatke sa akumulatora. Treba da pise maksimalna struja koju smije da primi akumulator, najvjerovatnije oznaceno kao:
initial current ...... ampera
-ciklic use- napon do kojeg se smije puniti akumulator povremeno-odnosno kada nije stalno na punjacu, i u zavisnosti od proizvodjaca istog
iznosi od 13,8-14,5V
-stby use- napon kada je kao u alarmima akumulator stalno na punjacu-i taj je od 13,23-13,38, opet u zavisnosti od proizvodjaca-sta
proizvodjac preporucuje.
Taj punjac od laptopa uz ogranicenje struje na maksimalno koliko moze primiti akumulator, sigurno je ispod 1A, i ogranicenje napona na izlazu na iznos 14,4
14,5V, se moze koristiti. Ako si vjest, posto ima dovoljno (20V) napona dva LM317-jedan kao strujni limiter i drugi kao naponski ogranicivac
mogu odraditi posao.
Uz malo umjesnosti-oba ogranicenja, i struje i napona moze odraditi jedan LM317.-

pOz

Ovo je dobro ali mi treba struja do 220 mA. Ne znam kako to da resim .
Nasao sam ovu šemu samo ne znam da li je ispravna

Da bi se dobila odgovarajuca struja menja se R2
R1 = 120R-0…5W
R2 = Vidi dijagram na slici
C1 = 220uF-35V
D1 = 1N4007
D2 = 3mm. LED
Q1 = BD135
J1 = DC ulaz
Da li da probam ovo ?




_{[Ovu poruku je menjao ilija959 dana 29.05.2017. u 17:00 GMT+1]}

Inicijalna satruja punjenja je sigurno visa od tih 1/10C. U pdf fajlu koji sam postavio, LM317 radi kao generator konstantne struje, odnosno limitira
maksimalnu struju punjenja preko otpornika R3. Kako je tipicni izlazni napon LM317 ~1,25V:5,6=0,2232A-umjesto R3 stavis 5,6Oma 1W a ADJ pin ne vezes nigdje
imas generator konstantne struje od 223,2 mA sto ce akumulator dobro podnositi. Slijedeci LM317 vezes kao stabilizator napona na koji ce se akumulator
puniti, oko 14,4-14,5V.
Kako ti je sa tog punjaca od laptopa izlazni napon cca 20V, ta kombinacija ce raditi. Struja u startu ce biti ovih 223,2mA, a kako raste napon na akumulatoru struja ce se jos smanjivati. Jos treba osmisliti indikaciju punjenja, odnosno napunjenog akumulatora.-
pregledaj temu o punjenju akumulatora konstantnom strujom koju je postavio @boro62promaja, nadjem link i zalijepim, ima sve sto ti treba.-
pOz
https://www.elitesecurity.org/...-Pb-Aku-sa-konstantnom-strujom

Znači to bi izgledalo ovako mozda ?
pogresio sam pa sam stavio 5,6k a treba 5,6 oma

NE! Ne ta sema, sema za punjac koju sam ja postavio u prvom odgovoru u temi. Ona se idealno da prilagoditi tvojim potrebama.
U linkovanoj temi u predzadnjem postu potrazi semu punjaca koju sam ja postavio-onu staru preko 40 godina i semu koju je postavio kolega
@magnat, daju se prilagoditi tvojim potrebama, ujedno imaju i indikaciju punjenja-svijetli LED, kad se ugasi akumulator pun.-
pOz

Da, to je ova šema:



Samo mi kazi koje tranzistore da stavim i gde ti je R3 na šemi ?
Da nije onaj od 470 oma ?
Napiši mi sve vradnosti jer se slabo snalazim.

Ova sema u PDF formatu-bit ce ispod
Na ovoj semi je to Rs ali ga moras proracunati prema tranzistorima koje ces upotrijebiti. Na crtezu su sve formule za proracun.
Mozes koristiti i semu koju je postavio @magnat.-
Sema sa jednim tranzistorom koju si postavio je za punjenje Ni-Cd i Ni-MH baterija-konstantnom strujom odredjeno vrijeme bez naponskog ogranicenja
sto za olovnu bateriju koju imas je obavezno.-
pOz

To je slicno kao ovo :

Ove delove bih stavio ako se slazete ?
Ima sve sto treba osim Led diode
Mislim da je jednostavnije resenje.
Sta vi mislite ?

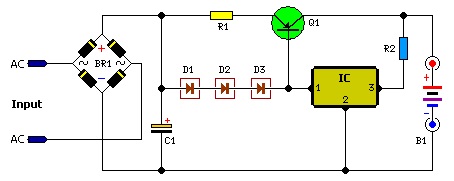

Sve se iskomplikovalo i razvuklo i evo ti jednostavna i pouzdana šema:


Kako tebi treba punjač za akumulator 12v 2,3a izvrši sledeće izmene:
- trafo uzmi neki koji daje u sekundaru 15V ac, oko 5 - 10va.
- da bi smanjio struju punjenja otpornik R2 treba da bude 1,5 - 2,2 oma,
pri tim vrednostima struja punjenja je 0,4 do 0,27 ampera.
- razdelnik napona treba promeniti i to tako da se R4 sastoji od opornika
od 1800 oma i trimera od 500 oma.

Trimer podesi prvo na minimalnu vrednost napona i sa priključenim punim
akumulatorom podesi ga onda na oko 13,9 V.

Sa otporom R2 od 2,7 oma imaćeš struju od 0,22 A.

Ok, uradicu ovako.

_{[Ovu poruku je menjao ilija959 dana 02.06.2017. u 00:35 GMT+1]}

Znači :
R1 100 oma
R2 2,7 oma
R3 1800 oma
R4 500 oma - potenciometar
LM317
C1 2200 mf
grecov spoj 1N5402 x4
Dioda D2 1N4744
C2 ?
Ove komponente bih stavio osim onog kondenzatora na kraju jer ne znam kako da mu odredim vrednost

_{[Ovu poruku je menjao ilija959 dana 02.06.2017. u 03:13 GMT+1]}

Imaš vrednost na šemi, neka ostane ista, 100 uF. A napon ne mora da bude veći od 25 V.

E dobro.
A da li su ok ostale komponente koje sam ja napisao ili ne ?

R1 100 oma 5W
R2 2,7 oma 5W
R3 1800 oma 5W
R4 500 oma - potenciometar
LM317
BC547B
C1 2200 mf
C2 100 mf
grecov spoj 1N5402 x4 (200V 3A DO-201AD) ?
Dioda D2 1N4744 (Z-Dioda 15V 1w) ?



<sub>[Ovu poruku je menjao ilija959 dana 04.06.2017. u 17:26 GMT+1]

[Ovu poruku je menjao ilija959 dana 04.06.2017. u 21:40 GMT+1]

[Ovu poruku je menjao ilija959 dana 05.06.2017. u 00:16 GMT+1]</sub>

Gde nađe 1N4744!!!! Sve diode 1N4007. R4 trimer.
R2 1W, svi ostali 0,25 W.

Ok, hvala.
Javicu ove nedelje ako uspem nesto na napravim.
Moze li ovde da se ubaci neka led dioda da bih znao kad je punjenje gotovo ?

Može, Ilija, evo šemice:



Ovo pali diodu kada se aku napuni.
R1 10 kom
R2 1,8kom + trimer 1kom
R3 1,5kom
R4 4,7kom

Trimer podesiti da upali diodu kada se napuni aku.
