Koji je Pivi u pitanju?

PS. "ono" te zapakovano čeka!

Gotovo sam siguran da si nabasao na kopije. Potrazi ih na drugom mestu, mada koliko sam ja mogao da nadjem imaju ih samo na jos jednom mestu za 5x vecu cenu.

Prosto a ne poverovati da su od dva nabavljena IC jedan kopija?!

Obzirom na konfiguraciju pojacivaca (master>slave) ne vidim zasto nije moguce da se desi, stradace prvi onaj koji je u vecem problemu.

@mosfet BJT, proveri da li slave IC ima kontakt sa negativnom granom napajanja na pinove 2, 3 i 4.
Probaj pojacivac bez slave IC-a, ako je sve kako treba sa masterom trebalo bi da radi.

Problem je sto imam tuce TDA 7294 originala i sa njma nisam imao problem cak i kod kratkog spoja na izlazu. Ali ne moze da TDA 7294 radi u toj MS konfiguraciji za razliku od TDA 7293. Iace ovo je zvucnik Peavey DM 115. Naravno bas zvucnik je izgoreo i njemu sleduje motanje a ostalo se resava sada.

Jel ima negde šema da se skine?

Semu nisam ni trazio u sustini je prosta stvar, ali eto izgleda da kvalitet nasih delova tj Kineskih nije uvek tako dobra.

Ja sam tražio i nema nigde.

Probaj prvo da stavis samo master IC, pa probaj da li radi. Ako je sve u redu, trebalo bi da radi (sa manjom izlaznom snagom naravno). Tipujem na los IC ali ne mora biti 100% tacno.

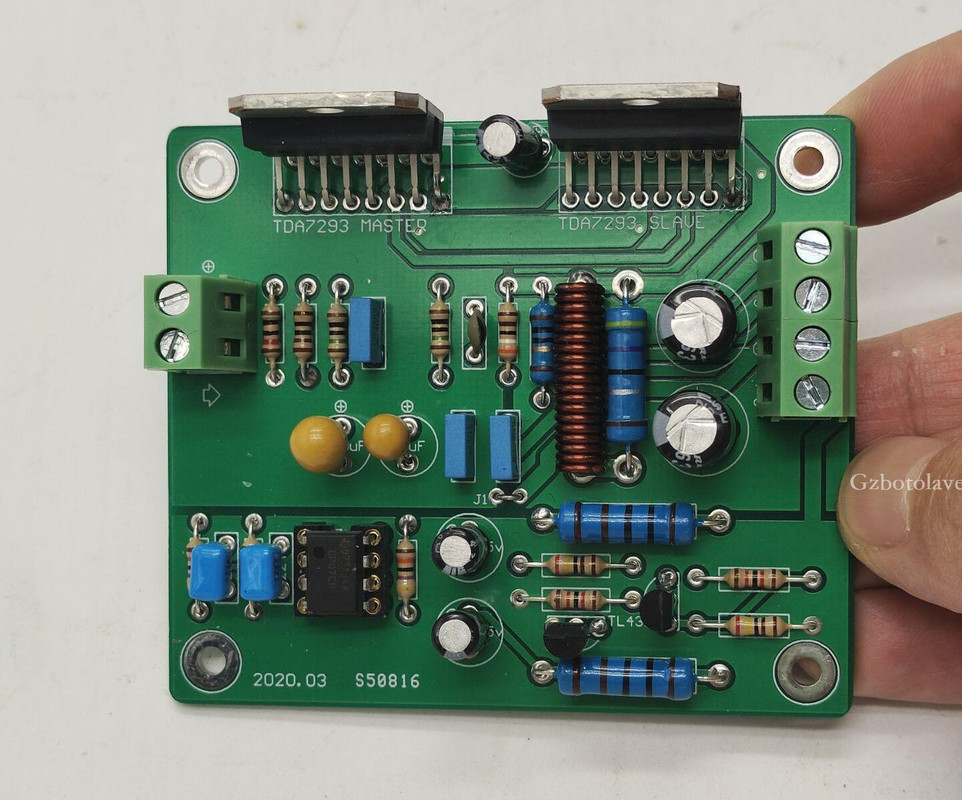

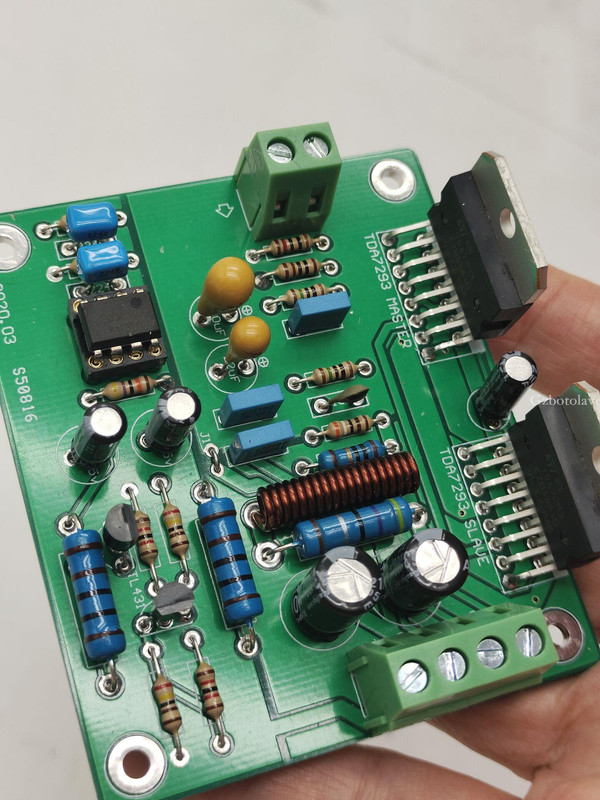

Ovako nesto, paralelno moze vise komada.
link

Izgleda da to i nije neko Sveto pismo kad' ima da se pazari kao gotov modul!

Izgleda da su mi prodali kola koja su kopije i sada imam problem. Ispada da pored STK kod nas ne vredi kupovati ni ova TDA 7293 kola. Niti popravljati uredjaje gde se oni nalaze.

Izbaci ta dva kola i ugradi zasebni izlazni stepen za bas zvučnik!

Da, vi znate koliko je to posla oko toga i kako to naplatiti kad je pored toga izgoreo i bas zvucnik?

Znam!

Lepo ti to spakuj i vrati vlasniku i reci mu da je za 'iljadu dinara teško popraviti!

mosfet BJT, da li si probao izlaz sa jednim IC? Pravljenje kompletnog izlaznog stepena nema isplativost za vlasnika sigurno, plus tvoje vreme. Moguce resenje je ubacivanje gotovog modula. To vec mozes naci za 20-30eur na aliju pa ako mu odgovara da saceka - eto resenja. Npr nesto sa IRS2092 ili slicno.

To sam mu i Ja uz slike predložio!

Ma u ponedeljak zovem ove iz te radnje sto su mi prodali fals delove i zahtevacu da mi se vrati novac ili posalju kvalitetni delovi! O cemu mi pricamo popravka koju moze da izvede neki majstor pocetnik se pretvori u nocnu moru i to samo zbog toga sto delovi ne valjaju.

Mislim da su delovi ok, nešto drugo je u tvom slučaju!

Sta moze drugo biti tamo u njihovom okruzenju ima par elemenata koji su ispravni a zvucnik nisam ni prikljucivao... sa tranzistorima je lako a ovde ako ti prodaju macku u dzaku eto ti problem.

Što se tiče te prodavnice u kojoj si kupio ništa čudno za falš komponente. A i ako pogledaš cene na Mouser ili Farnell sve ti je jasno. Jbg, oko 10 funti odnosno eura po komadu pa ti nadji računicu i logiku za tu cenu po kojoj se prodaje u toj prodavnici u kojoj si kupio.

Ma ko će ga znati, dosta toga ima u jednačini!

Danas sam rasklopio ponovo ovo i ustanovio da su i master i slave IC izgoreli ponovo dakle oba. Sledi ponovo nabavka novih IC pa da vidimo.
Ali cu sada postaviti prvo master IC pa ga testirati i na kratak spoj pa onda izvaditi njega pa postaviti slave IC na mesto mastera i testirati i njega na kratak spoj na kraju ako ovo prezive onda ih stavljam oba dva da rede u M/S konfiguraciji. Jedino tako izgleda moze da se bude siguran u ovo.

Ako postoji mogucnost, stavi po otpornik u obe grane napajanja da bi zastition nove IC ako opet postoji problem.

Daj bože da proradi!

Proveri i napajanje ako vec nisi.
Mozda je na granici izdrzljivosti ic-a.
Prosli put izgorelo bez opterecenja?

Kao i glavne elektrolite u napajanju!

Kao sto rekoh izvadio sam neispravna IC i ukljucio masinu. Napon napajanja je +- 46VDC koji idu na TDA 7293 kola. Ovo trece kolo se polako mlači bez hladnjaka tako da ono radi. Glavni elektroliti u napajanju su mereni sa dva instrumenta i kao novi su. 4x2200uF su 50V. Dakle sve je normalno samo da se dokopam kvalitetnih kola i to će biti to.

Dokopavaj se.

Koliko sam video druga opcija je MG po ceni od 20eur ili Mouser za 10eur. Potrazi.
Mislim da su isti problemi i sa TDA7294.

Za Mauzer će morati malo da pričekadok stigne.

Sutra mi stizu kola od nekog preprodavca iz Kine, tvrdi da su dobra. Videcemo!

Opet moram da kažem Daj Bože 🙏

Stigli delovi tj TDA 7293 komada dva i evo sumnjivih merenja ponasanja pre ugradnje. Od nozice broj 11 merenjem sam ustanovio da ima otpor prema 15-oj nozici 62 Ohma a prema 8.nozici dakle 11-8 ima otpor od 33 Ohma. Stavljam prvo IC na mesto mastera i ukljucujem stvar pa javljam.

Nakon uključivanja kolo PUČE! kao petarda.

Uh. Proveri dok je IC na ploci da li imas ispravnu vrednost na pin4, 9 i 10.

Druga opcija, uzmi drugi IC, postavi na plocu ali mu namerno odseci pin 11.

Obavezno stavi u napajanju otpornike da ne napravis jos troska bespotrebno, kod osiguraca ili preseci kablove koji idu za napajanje.


Dalje, uzmi izmeri na tom drugom koji imas otpor izmedju kucista i pinova 5, 10 i 11, tu bi trebao ocitati vrednost od nekoliko megaoma, positivna pipalica da ti bude na kucistu. U drugom smeru, kad zamenis pipalice, nebi trebao da imas bilo kakva ocitavanja.
Pin 15 prema pinu 12 bi trebao da ti pokazuje preko 10megaoma, pin 1 prema pinu 5 oko 5megaoma, pin 11 prema pin 1 oko 8megaoma.

Koliko se se Ja dosećam imaš originalno kolo za visoke, izvadi ga pa upoređuj!

Imam jedno ispravno originalno i ono uopste nema ove male otpore izmedju 11 nozice 15 i 8... Dakle to je problem vrv. Evo i drugo kolo sam namontirao na sasvim drugo mesto tj na drugu plocu gde idu TDA 7294 kola i samo sam taj kondenzator od 22uF prespojio sa 6 na 12 nozicu a ne na zvucnik kao kod TDA 7294 i nakon ukljucenja kolo je opet explodiralo samo tako!. Radnja mi je puna ovog dima sada. Užas jedan.

Kineski bofl. Ti su kod Kineza na Aliju po 100-200 dinara. Zato tako i "rade" .

Izgleda da Aliexpres nije što je bio.

Sve zavisi šta kupuješ. Može tamo da se nadje zanimljivih stvarčica. A što se tiče ovog TDA jedino Farnell ili videti preko Comet-a. Samo, mislim da Comet sada radi samo sa firmama.
Možda je najbolje to sve lepo i polako spakovati u kantu 🤣

Stavi 7294 samo master, pa probaj.

Vala koliko je vrmena i materijala potrošeno do sada je već moglo neto kršteno da se stavi.

Ne moze direktno da se stavi TDA 7294 na master moralo bi da se prepravi taj kondenzator sto ide sa 6 na 12 nožicu. Odnosno sa 6 na 14 nož.tj out-zvucnik u slucaju TDA 7294. Verujem da bi to radilo ali onda je pojacalo duplo slabije, jer TDA 7294 ne može da radi u m/s konfiguraciji.

A koliko je napajanje +/- ?

Tu je najverovatnije problem sto Kinez ne moze da izdrzi napon kao original, pa pukne .

Verovatno ne moze preko 30 volti.

Napon je tako do +- 47V

Maksimalni napon napajanja za fake IC je 90V, mada to je vec diskutabilno jer nema pravih podataka o tome sta je unutar cipa, pitanje je da li uopste i radi.

To je u okviru uređaja, taman za neki stepen sa krtenim izlaznim tranzistorima, poradi na tome!

Izgleda da je to problem, prodaju nam mačku u džaku... Čim sam izmerio te male otpore, jasno je bilo da su falš kola.

Šta reći, ne kupuj od njih...

Danas sam se cuo sa onim prvim prodavcem gde sam kupio kola TDA 7293 te mi je rekao da su imali puno reklamacija na taj proizvod,te prodavac kaze da je licno imao problema sa istim i da nemaju neka bolja kola iz te serije te da ce mi vratiti novac i da im posaljem kola nazad. No to bas nije tako lako jer sam im posekao nozice posto je dvostrana stampa u pitanju pa me mrzi da razlemim celo kolo,lakse mi je da isecem pa posle povadim nozice. I tako ,bas me hoce oko ovog zvucnika. Eto kolege naucismo lekciju a to je da kola TDA 7293 ne kupovati kod nas i zaobilaziti ih u širokom luku. Isto važi i za većinu STK kola!

Hvala na informaciji!

A imam i od drugog prodavca informaciju da verovatno ta njegova kola ne mogu da rade na tako "velikom naponu" te tvrdi da kod njega rade na +- 32V ali TDA 7294... A ne TDA 7293 novac ne vraca. I tako.

Ma batali to vraćaj mušteriji, baziraj se na ponudu 2N3773 ti su sigurno provereni a i novi!

Naziru se jos dve opcije za popravku ovog zvucnika a to su=uzeti jedno kolo iz MG-a i ako radi kako treba,ovo za visokotonac prebaciti na mesto slejv kola a na mesto gde ide visokotonac staviti TDA 7294 kolo i izmeniti taj kondenzator sa 6 na 12 nožicu sa 6 na 14 nožicu tj zvucnik+ i to je to. Druga opcija kupiti dva originalna kola iz MG-a i to je to.

Ja to ne bih radio, ne kvari ono što radi!!!!

Videću šta i kako kad stigne kolo iz MG-a. Zna li neko gde ima jos da se kupe ta kola u Srbiji???

Koja?

Mislim da je najbolje da porucis iz Farnella, Mousera ili neke druge proverene trgovine. Mislim da Farnell moze cak i brzu isporuku da uradi u roku od nedelju dana (zavisno od mesta magacina).

Kako koja, pa o cemu ovde pricamo? TDA 7293!

http://www.proelectronic.rs/pretraga?cat=0&q=TDA+7293

Tamo sam prvo kupio i ne valjaju onda kod nekog preprodavca i ne valjaju.

Znači da nema, jedino zapad.

Imam dva kom na nekoj plocici, kupljeni pre 10ak godina. Nisam ih nikad pustio na napajanje.
Ako hoces da ti posaljem.

Eto, javio se glas razuma. Ma šalji mu.....

Moze, naravno. Svaka opcija pomoci je dobrodosla. Uz nadoknadu naravno.

Bar 🍻🍻ima!

Da, ima piva a i novci su tu, ali predstoji nam problem sta ce biti kad nećemo moći kupiti za novac ono što nam treba jer ga neće biti ili će kao u ovome slučaju biti lošeg kvaliteta. Mislimo o tome!

SIbni adresu i sve potrebno na pp.
Za dan dva saljem, da ih demontiram, spakujem i saljem.

Do tada ko živ ko mrtav.

Šta se dešava sa 2N3773?

Poslao sam podatke preko pp!

E najzad, još i meni da pošalješ!

Danas mi je stigla nova isporuka IC TDA 7293. Postavio sam ih na probnu plocu i doveo napajanje,zvucnik, ulaz.Dobio sam zvuk. Isprobao i na maximalnu snagu i kolo se dobro pokazalo. Cist zvuk bez izoblicenja. I terao na 4 R zvucnik sve je delovalo O.K. Onda sam skinuo to kolo i stavio drugo na to mesto i ona je radilo kako treba. Onda sam se odlucio da montiram kola na mesto u ovu cuvenu Peavey kutiju. Prvo sam stavio MASTER kolo i ukljucio i gle cuda, nije explodiralo. Vec se blago grejalo, kako i treba. Onda sam ispraznio glavne elektrolite i zalemio i SLAVE kolo. Onda sam ukljucio i gle cuda, opet je sve bilo O.K i to kolo se polako grejalo ali nista nije pucalo. Onda sam namontirao sve na hladnjak sa puno paste, liskuna i niplova. Spojio sve konektore i evo je kutija konacno RADI!!! Posle toliko maltretiranja se pokrenula. Da napomenem da sam kola platio ovaj put 4eura po komadu i na oko su izgledala kao i ova ostala sto su mi pucala,ali ova rade za razliku od onih. Proizvodjac ST. Šta reći, osim to da nam se prodaju falš kola i onda mi gubimo vreme na popravku.

Najzad i ova priča da ima lep kraj!

@mosfet BJT

Ako nije problem postavi info gde si nabavio to.

Ili bar slike tog čuda!

Ne znam na sta mislis ako mislis na kola TDA 7293 sam nabavio kod jednog starog drugara Gorana od kojeg sam ranije tokom 90-ih cesto kupovao delove. ELGO mu se zove firma ima i katalog na net-u. On mi je poslao ta dva komada koji rade. Slike nemam,nisam slikao unutrasnjost uredjaja.

Slikaj da imamo za arhivu.

Na TDA sam mislio. Hvala za info.

Slike od Pivija ne treba

Zatvoren je uredjaj vec. Sada se testira. Mogu spolja samo da sliknem.

Ih, Ja bih to otvorio čas posla 👍

Krenem ti Ja da tražim neke potove u magacinu i nađem ove mučenike. Stoje bar deset godina, sigurno nisu fejk.
