Koliko veoma zahvalan?

http://www.eserviceinfo.com/downloadsm/15622/Yamaha_A-760.html

Slucajno ili ne - Google je cudo!

Covece, al` je ovaj intel-gent zahvalan lik!

Da se nadovežemo ovde na temu. Šemu za ovu Yamahu A-760 imamo, potreban hybrid sa oznakom IG 04080 to je onaj mali plavi hybrid sa 3 nožice. Na napajanju. Ako neko ima polovan ispravan od kolega, potreban je jedan komad. Slika u prilogu.

Pazari nov i miran si!

https://www.ebay.com/itm/30501...A%3D%3D%7Ctkp%3ABk9SR_Lfuq_rZQ

Najbolje ako moze sam da napravi. 25 US $ nije malo a ovo nije previse komplikovano. Jedino sto je sitno .

25$ i 25$ za poštarinu!

U pravu si, onda ispadne jos povoljnije Jos malo pa ko celo pojacalo.

Osim što je 45. godina staro.......

Uh mislio sam da neko od kolega ima u furdi a ne da poručujem iz inostranstva... Za te pare cu da ga napravim na protobordu. Ako baš budem morao. Koliko vidim radi se o nekom diacu koji ima gate koji provodi na naponu od 9V u oba smera neki bilateralni prekidac!

Ima kompletna šema na nekom ruskom forumu samo treba tražiti!

Ma našao sam šemu, nego nešto velim mozda neko ima to da ne pravim. Idu 4 tranzistora 3 otpornika i 7 dioda...

Od njih jedna zener dioda!

Da,od 7,5V...

Počni da praviš!

Ma jok... sačekaću jos koji dan da se neko javi da ima u furdi.

Džabe čekaš, nema to niko............

Čekaću ga,čekaću ga, makar uzalud! O dragi (Zeone) stoj! stoj! ako ga Ti nemaš ima kolega tvoj!

Ma toga nema ni na vidiku a oni koji možda imaju zbog takvih dešavanja neće ustupiti.

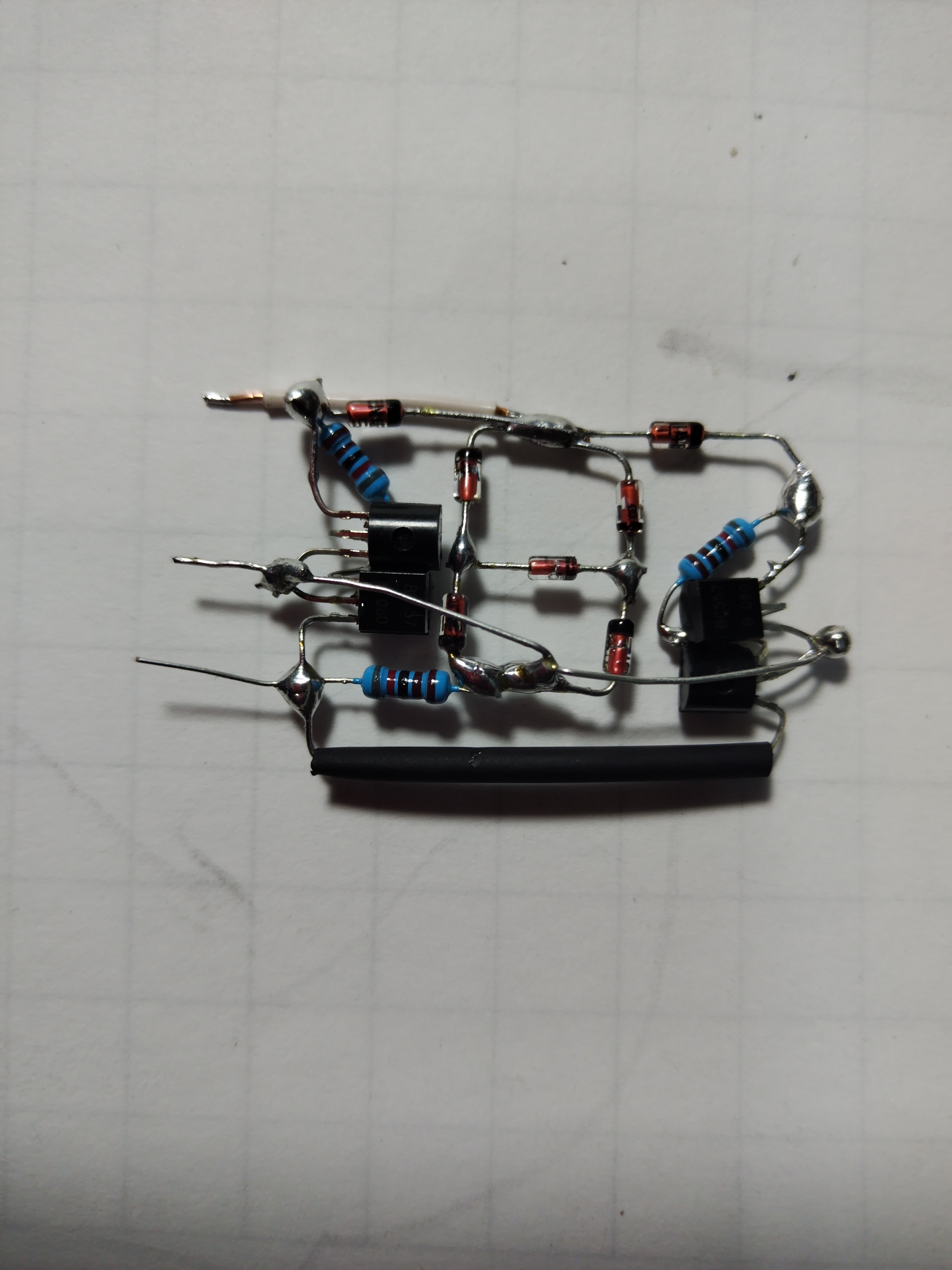

Evo, napravio sam ovo i neće da mi radi.Koristio sam BC 547 i 557 tranzistore i 8K2 otpornike i diode 1N 4148. Nista se ne desava napajanje mrtvo. Trazim uzrok...

A baš su ga zamrsili, ej u primaru da ga secka, u'ati pa ga _ebi.

Ja bih to ponovo proverio, pogotovu zener diodu!
