prije bilo kakvog zahvata moras obezbijediti trafo koji moze da podmiri strujno potrebe tvog pojacivaca a da ne promijeni nazivni napon pri punom opterecenju

Ako sam te ja dobro razumeo znaci da ovaj trafo koji ja imam treba da zamenim.Jeli tako?
Postoji li resenje a da ga ne menjam jer taj trafo imam i vec sam to spoio da radi.
A to imam vec skoro 2 god.Nego sam zamenio zvucnike,uzeo sam jace i na 4 oma.

povezi to tvoje pojacalo debelim kablovima,a da veze budu sto krace,na akumulator od auta pa ga odvrni do kraja da cujes kako radi a pritom mu izmjeri struju koju vuce i naravno napon na akumulatoru.
Iz ovoga ces doci do saznanja kakav trafo ti treba.

Razumem sta kazes to sam vec probao i radi dobro.
Ovaj trafo je dosta velike snage i ponekad radi dobro sto valjda zavisi i od mreznog napona.
A drugi trafo mi se ne uzima jer je najverovatnije oko 100 e pa i vise.
Pa pitam jel bi problem mogao da resim nekim stabilizatorom napona?

Sam si rekao da ti napon padne čak i na 8V. Znači da na raspolaganju imaš samo toliko snage, koliko je 8 x (potrošnja, u Amperima). Odajkle misliš da izvučeš dodatnu energiju. Elektronski stabilizatori zahtevaju veći (ili isti) napon od traženog, i istu, (ili veću struju) od potrošnje. Mora postojati višak energije (bilo u naponu, ili u stuji). Ti nemaš ni jedno ni drugo!
Stavljanjem zvučnika od 4 ohma (deklarisana snaga nema nikakve veze), ako su pre toga bili 8 ohma, ti si povećao potrošnju pojačala za 2 puta.
I da dodam, ipak je moguće upotrebiti stabilizator, ukoliko ti sve to radi dobro na 220V, a loše kada napon MREŽE opadne. Nabavi neki stabilizator za TV, kakvi su se upotrebljavali, i redovno prodavali za vreme TV-a sa elektronskim cevima. Ti stabilizatori su bili snage 200W i mogli su da obezbede stabilan napon mreže u granicama oko 10-15%, naravno, na račun potrošnje struje iz mreže.

Ok razumem sta kazes ali taj napon pada na 8v samo kad pojacam dosta sto je i neka granica zvucnika tj kad bass ubiva.
Napon je u granicama od 12v do 14v kad radi malo jace.A zar taj napon nije dovoljan za stabilizator to je 2v vise ili isto,da li me razumes?
8v je bas kad pojacam tad opadne toliko inace je oko 12v.

pod 1: nemaš pojma o cenama trafoa i nemoj da nagađaš. evo ti primer:
http://www.trafco.co.yu/cenovnik.php
znači za prozvanih 100 evara bi dobio 1kw trafo sa sve pdv-om i transportom.
pod 2: nigde ne pominješ vrednost filtracionog kondenzatora u tom tvom ispravljaču.

Nisam dodao jednu vaznu stvar da sam amater u ovome.
Na kondenzatoru stoji oznaka 90H 47H 77 a ne pise kolike je vrednosti.
Samo pitam da li bi stabilizator vrsio posao u ovome.
A kako da izmerim kolike je snage je ovaj trafo?

a tako kaži.
pa ništa, onda će morati malo premeravanja u santimetrima:
izmeriš kolika je debljina paketa limova i kolika je dužina stranice iznad (ili ispod svejedno) namotaja.
onda izmeriš koliki je prečnik konda i kolika mu je dužina i kakvi su mu kontakti (pod šraf ili lemljenjem)
ovo za kond da b se videlo šta je od delova u ispravljaču.
opet, lakše je da to sve fotkaš i okačiš sliku ovde.

Snaga,snaga,snaga ispravljaca ti " manjka" .
Nemas dobar izvor ! Klipira Ti ceo sistem,
to se valjda tako kaze,
i nema snage da iztera na " na OUTPUT" onih 160 W,a da ne KLEKNE !
Sto neko rece podebljaj dovod za napajanje pojacavaca.-korisno je.

Evo ovako ljudi
Debljina paketa limova je 4.2 cm
Duzina iznad namotaja je 8.3 cm
E sad nemam pojma sta ti je kondo
Ajde malo mi pojasni pa cu i to uraditi


A sto se tice snage znam da nedostaje ali samo kad mrezni napon padne na oko 200v pa cak i ispod
Ima neka konfekcija (1000 kvadrata)pored mene pa nas ubi.

A sto se tice kablova oni su 1.5 licnasti mislim da je to dosta dobro

Ja bi reko da ti uopste nemas elektrolitski kondezator na izlazu(posle greca) da filtrira napon ili je on prilicno mali.
trebalo bi da je on dosta veci od tih dioda u grecu.

Ima sigurno mozda nisi primetio ali vidis li crveni kvadratic i skoro je isti kao grec diode.
Ali stvarno nemam pojma kolika mu je vrednost.

trafo je oko 120w, nešto manje.
filtracioni kond NEMAŠ i to je razlog cele priče.
ta kockica ničem ne služi u ovom slučaju.
treba ti lep veeeliki elektrolitski kondenzator od jedno 4700 do 10000 mikrofarada.

inače, pojačalo srećom ima u sebi na ulazu neki kond ali to u ovom slučaju nije dovoljno.

Znaci da treba da stavim elektrolitski kon.A sta je onda onaj mali?
Mozes li da mi kazes koja je oznaka i sta da trazim i koliko kosta otprilike.
A ovaj stari sam skinuo sa jednog starog trafo-a sa crno-belog tv-a.

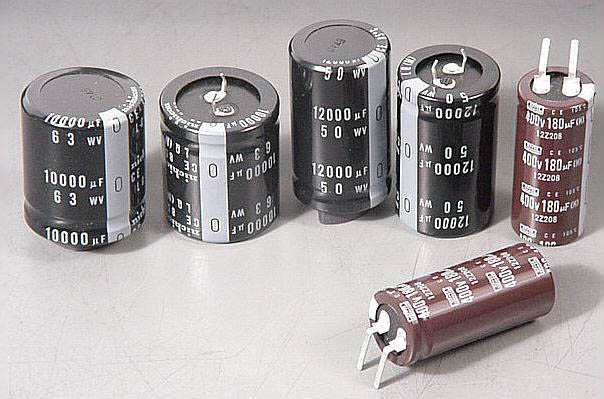

Jel ovako izgleda?
I koji bi najbolje bilo da uzmem?

otkud znam gde bi kupovao najbliže?

Znam kako izgledaju.Ali me zanima koji bi bilo dobro da uzmem.
Posto sam vec bio u servisu i uzeo 4700 mikroF na 35v
jel on uredu ili nije
Jel moze da koristi
A i trebace mi pomoc za ugrandju pa pitam kako i gde ga prilemiti
Jel on ide na grec tj. izlaz sa greca na onih 12v
I kako se postavlja posto ima onu crtu po celoj duzini to je valjda + ili ne?
Hvala

4700 je malo kapacitetom ali u svakom slučaju bolje od bivše situacije.
crta je minus a ne plus. spajaš ga na gec na izvode ka pojačalu. u svakom slučaju premeri napone sa kondom i bez da vidiš razliku.
mogo si da kažeš da si u bgd a ne kraljevu.

A jel ima veze kako ga postavljam gde je + a gde -.
A jel bi mogao da kupim jos jedan ovakav pa da ga vezem paralelno ovome?
Oce li mu stetiti?

Vec sam ga sam povezao i vidi se razlika ovako napon ne pada ispod 10v,ali ja bi jos malo bolje ako moze pa zato ostaje ono pitanje
jel moze jos jedan ovakav paralelno?

_{[Ovu poruku je menjao zarkoj dana 30.09.2008. u 17:25 GMT+1]}

Vezi slobodno jos par komada paralelno. Plus na plus, minus na minus. Nikako drugacije. Osim ako ne pravis bombu, ali onda mozes da stradas.

Reci mi oce li to povecati napon na izlazu greca,jer ne bi valjalo da taj napon bude veci od 15v max
a st se tice bombe jer to odma eksplodira ili ne?Ne bi da stradam.
Znaci vezati jos neki isti ovakav samo zalemiti pored njega (+,+) (-,-)
Jel tako?


_{[Ovu poruku je menjao zarkoj dana 30.09.2008. u 19:13 GMT+1]}

zavrsio sam zapoceti posao.Dodao sam jos dva kond. i sad je sve uredu.
Napon u normalnom radu je 15v jedino me brine sto ponekad pri paljenju predje 16v ali to za delic sekunde.
A kad se pojaca napon ne pada ispod 12v sto je super.Sad pomera mali mozak.
Hvala ljudi na savetima sad sam za stepenicu visi u ovom poslu.
Evo kako to sad izgleda.
Pozdrav

To je to, samo mi na slikama sve ovo izgleda dosta klimavo povezano. Sto se tice moguce eksplozije elektrolita, to se desava kada okrenes plus i minus. Relativno brzo pukne. Ponekad radi nekoliko sekundi i cuje se sustav zvuk. zavisi i od kapaciteta i napona na koji se prikljucuje. Uglavnom, ne treba ti to.

Ja bih rekao da ti je usko grlo još i te diode u grecu.
Onako bez hladnjaka i samo na jednoj maloj pločici mora da se jako zagrevaju.
Što ne uzmeš jedan "pravi" grez onaj kockasti sa četiri izvoda gore, a donja strana mu je za pričvršćivanje na hladnjak.
Jednostavno ga pičvrstiš jednim šrafom na šasiju koja bi služila kao hladnjak.

Ok hvala.
A sto se tice grejanja dioda veruj mi veoma malo se greju,kad radi na nekoj nominalnoj jacini na sredini otprilike.
Greju se samo kad pojacas i kad radi malo duze ali posto sam ugradio dva kulera odma iznad greca na poklopcu kutije ukljucim ih i onda nema problema.
Asto se tice klimavosti sve je vezano lepovima i to dobro tako da nema frke a i kutiju stoji na jednom mestu.
Hvala svima koji su mi pomogli oko ovog problema.
Poz

Ne zaboravi da je kod ljudi osećaj za "jačinu" logaritamski, pa i sam potenciometar za jačinu.
Ono što ti zoveš "normalno" je neka snaga oko 1-2W, pa je i struja koju treba pojačalo mala.
Ako pak "odvrneš" potenciometar snaga raste i do 100W pa je i grejanje dioda mnogo veće.
Te diode koje koristiš su po svom obliku predviđene da se montiraju na hladnjak i samo onda
mogu da podnesu struju za koje su specificirane.
Zbog njihove relativno male površine tu ne pomaže mnogo ni prisilno hlađenje ventilatorom.

Razumem sta kazes,ali to vec radi tako 2 god. i nista mu ne fali.
Jedino sto moze da mu bude jeste da ode grec a onda cu da uzmem takav kao na slici.
Jedino jos ne znam koji da uzmem,njegove karakteristike?Kako to da odredim?

Pobrinuo sam se i za hladjenje greca pa to sad ovako izgleda
A jos su hladnjaci tacno ispod kulera pa ja mislim da mu bolje hladjenje nece trebati cak i kad bude pomeralo mali mozak :).
Pozdrav i hvala na vremenu

I izvadi to pojacalo iz te "kutije", posto mu unutra nije "ugodno"...

A sto mislis da mu nije ugodno?
Ako mislis zbog hladjenja ne brini kutija sa strane ima rupe i odozgo na poklopcu dva kulera i veruj mi uopste se ne greje cak skoro nikad.
A i ovako je sve sigurnije.

Prevideo sam da si ugradio kulere, mozda je sve moglo i jednostavnije da se sklopi, ali ako si zadovoljan onda je sve u redu...da ne komplikujemo dalje.

Neka te lepo sluzi...
