Brate ceo google izbacuje samo temu ka ESu, mislim na ovu temu. Jel si siguran u oznake....? Janigde ne mogu da nadjem ni sliku a kamo li tekst, i sl.

Ma siguran sam ,to sam prepisao sto pise na tranzistoru . Pregledao sam ono sto si poslao na pp nije to.
Bas su nedodirljivi tolika firma pa neda info .

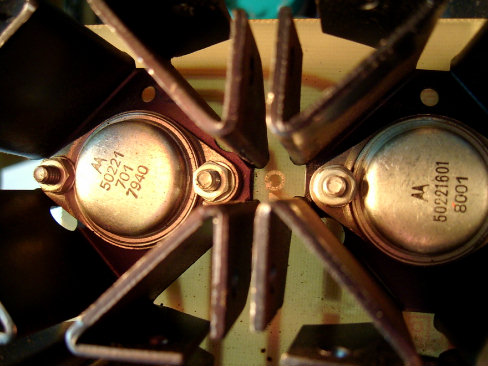

Evo ja sam pri pretraživanju našao sliku

Evo sad cu i ja da slikam ali ja vec imam tranzistore i hteo bih da iskoristim imam 3 npn i 3pnp takva a ne znam nista o njima

Imam ideju da saznam koji je maksimalni napon proboja da pustim bar 320v= preko otpornika 10 M.oma i digitalnim instrumentom da vidim taj napon na E i K
A kako da da opteretim strujno da povezem koju struju baza crpi i da gledam kolektorsku struju .IH bas bezveze moram da izigravam laboratoriju ,da mogu i HFE na digitalni da vidim to je sve?
Sta vi mislite dal to ovako mogu bar priblizno nesto da saznam ?Pa cak ako ne i najbolje?

_{[Ovu poruku je menjao peca26000 dana 24.01.2009. u 21:54 GMT+1]}

Evo ja sam se sad setio da pogledam u Multisimu 10 ( odlican program za elektroniku ) i cak i u njemu pored ogromnog spiska tranzistora ne postoje ovi tranzistori.

E sad posto sam primetio gresku u tvom prvom postu na ovoj temi, primetio sam je uporedivsi sliku koju si okacio, ali ni tada nisam nista znacajnije nasao....

Koji je to sklop sa tim tranzistorima....?

Pronašao sam 50221 i 5022 u listi "obsolete" (zastarelih) komponenti.

Onde gde sam našao sliku, poljski sajt (elektroda), spominjali su tranzistore MJ15022 i 2N5022.

http://www.elektroda.pl/rtvforum/topic1179476.html

jeste, samo što ih je lik ukopao u odgovoru na kraju teme, jer i on spominje 1701 i 1401 kao npn a druga 2 kao pnp.

Eh drugari ja se nocas malo vise zadrzao sa merenjima jer kad sam uzeo da merim probojni napon izmedju K i E sve tranzistore po kuci sam ispitivao ovaj max. proboj .
Za ove moje vec pomenute tranzistore napon proboja za NPN je 150-200v a za PNP je 85-147v kako koji ...

Ptak13 nesecam se uopste odakle mi tako nesto? a sa ove slike koje sam postavio idu tako jos 2 para tranzistora ukupno 6 . 3kom. NPN i 3kom. PNP i nista drugo tu nema osim tranzistora.

Ovakvi brojevi na tranzistorima su svuda isti ,znaci nema razlike u stampanju oznake.
Dajte neku sugestiju sad kako da merim struju baze ,kojim naponom i kojom strujom u bazi da merim . Hteo ja to ili ne morace! Nebi bas da ih bacim.
Jel ima neko ideju ili da je radio nesto tako a nema oznake na primer ...

_{[Ovu poruku je menjao peca26000 dana 25.01.2009. u 06:17 GMT+1]}

Jesi li uporedio sa MJ15022 i 2N5022 datasheet-ovima?

MJ15022 (NPN): V_CEO(sus)=200V I_B=0, I_C=100mA

2N5022 (PNP): V_CEO(sus)=50V I_B=0, I_C=10mA
