Nemoj da ides dalje.
Komplikovano!

Ako te interesuje, pogledaj na guglu kako su preradjivali ATX napajanja pa ces videti.

Prvo mora da se vidi koji su kod tebe integralci pa kako se kod njih regulise napon...

Da je neki ispravljac od par stotina vati pa da se i mucis.
Ako je neki malecki onda nije vredno truda i velike su sanse da na kraju uopste ne radi

a, dali mogu da menjam napon na primaru onda i tako menjam napon na sekundaru i samim tim i u elektronici?
lupnuo sam izvinte


_{[Ovu poruku je menjao BranislavV dana 15.03.2009. u 18:17 GMT+1]}

nema integralaca, , sto se snage tice, na trafou pise 100 VA, a diode koje su u grecu su pby 304, ima jedan mali tranzistorcic bfj 64, onda na hladnjaku ima 2n 3054 i dva puta po 2n3773.

Zvuci jednostavno
Tako se otprilike i radi samo se ne menja bas napon vec okidanje.

Pogledaj malo

http://www.powerint.com/PDFFiles/di30.pdf

http://www.pavouk.org/hw/en_atxps.html
http://www.qrp4u.de/docs/en/smps_new/index.htm
http://techlabs.nm.ru/Delta-DPS-260EP.ZIP

Prva sema je mozda i najpribliznija ali vidis da nije bas tako lako.

Daj semu tvog napajanja pa ce mozda i biti nesto :)

Eeeeeee
Al' ga iskomlikovasmo

Kada si rekao sa elektronikom mislio sam SMPS
ali bice da je ovo obican trafo sa stabilizatorom.
E to je vec nesto drugo i mnogo jednostavnije.

Pogledaj neke seme stabilizatora pa uporedi neku sa tvojom ii bice ti jasnije

ma da, nista komplikovano, ali nemam semu, imam slike pa jedino da postavim ako hoce, i ako to moze da bude od neke pomoci, slabo sam se bavio ovim pa pitam?

postavi slike, pošto si u opisu preskočio filtracioni kondenzator.

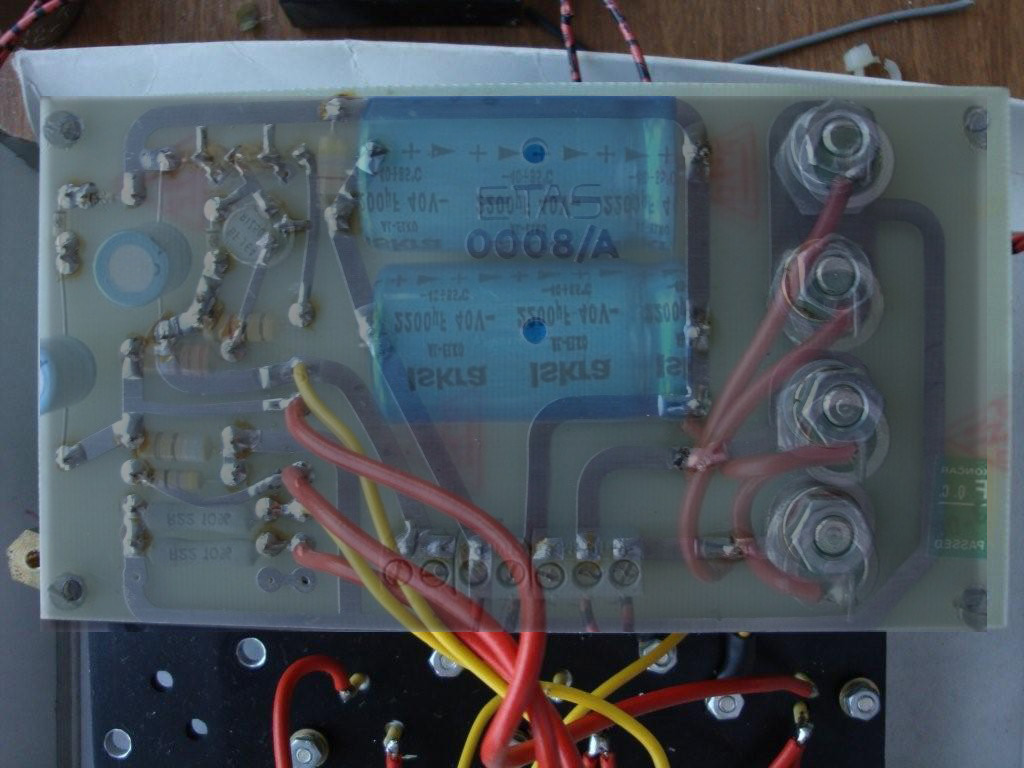

da ne bi pogađali dalje, slike :

uf, evo postavio sam slike, samo na gornju poruku, jedva se snasao

ok. samo što je to kod tebe malo drugačije od klasičnog ispravljača.
znači imaš sekundar koji ispravljaš sa 4 metalne diode i filtriraš sa ta 2 elkoa.
dotle jeste ispravljač ali ostatak nije.
bar ne u klasičnom smislu, tranzistori su ti više u formi nekog prekidača
ili strujne regulacije, snagaši su preko omaca emiterima na masi a kolektori ide na klemicu.
drugim rečima ono čemu je namenjena ova elektronika ide između plusa i kolektora.
znači, imaš elemente za izradu promenljivog izvora ali ne i konfiguraciju. ovo je predpostavka na prvi pogled,
za detaljnije treba vremena (sutra uz kafu) ili ako neko hoće detaljnije da pogleda štampu i komponente pa da skicira šta je ovo.

Odlicno i puno hvala

Evo ja cu pre guje011 pa nek me ispravlja ako gresim ,pa nastavite jer nemam ideju kako bi drugacije .
Pozzz

a koji i koliki?

Meni ovo lici na izvor konsantne struje za punjenje neke baterije. Da nije to neki vojni uredjaj u pitanju?

na markici štampe lepo piše Končar.
još će da ispadne da je za motorić aparata za zavarivanje...

To je bilo napajanje za neke releje, pr-ovi.

Samo sto motoric za zavarivanje ima pot. za promenu brzine.

heh, nisam ja specijalista za koncara.
trandze su emiterima preko 0,22r na masi, 2n3054 ih voza a njega bfj sa boranijom.
potorsac je ko sto rekoh izmedju + napajanja i kolektora trandzi snagasa.

inace nista od elektronike se sada ne koristi nego sirov izlaz sa elektrolita (videti klemice i zice)

U prevodu, el ovo valja nesto ili ne valja nista i dali bi mogao da tera auto kasetofon preko njega, npr? Da mu stavim jedan A i jedan V pa za igranje, cenim do 5A da moze da tera?

Mnogo je to 5A
24V * 5A vise od 100W koliko je transformator

A sada ti kazes kako 24 kada je kasetofon na 12V
E 12V je na kasetofonu a ista tolika snaga se gubi na tranzistorima.

3A je vec realno

Moze to da se prepravi samo ko hoce malo da mozga
Evo slicica na slicicu da barem bude malo lakse:

da, radi na 12 V, ali se pominjala ugradnja potenciometra kojim ce s regulisati napon 0-24V, i pitanje sa pocetka je bilo, gde da ga stavim i koliki bi trebao da bude?

Mozes da postavis jos jednu sliku ovog zaokruzenog dela posto se ne vide bas lepo gde idu kablovi

evo slike, e samo se ne vidi gde je bas vezano na plocicu, ako i to treba onda sutra jer mi je u garazi

i ovo uslikaj sa strane da se vidi koji je otpornik ,na to mesto vrsiti regulaciju i nista vise .

Ili jos bolje ubaciti LM317 na mesto 2N3054 na bazu i gotovo. Oni tranzistori na hladnjaku mogu da teraju cak do 15A samo treba veca filtracija oko 20.000uF i da zamenis one zice tanke od trafoa - dosta su tanke.

nije losa ideja, a zicice su tanke jer je sve jos u test stanju

peco, tranzistori su emiterima na masi. objasni čoveku šta sve da pootkači prvo.

Evo ti Branislave shema za stabilisani ispravljac sa regulacijom i napona i struje, mozes iskoistiti trafo, diode PBY304 (umesto BY550), i tranzistore 2N3773 (stavi oba paralelno umesto KD503).

guja011 odlicno zapazanje ! ja nisam uopste video da su spojeni oni zicani mali otpornici na - KAKAV PROPUST SA MOJE STRANE znaci ipak je ovo nesto sasvim 10-to !
Najbolje ne radi nista sa ovom plocicom jer nije namenjena u ovakvom stanju da radi ,to sto bi hteo ?
Mozda bi i moglo ali to je daleko od realnog ,morao bi da secnes tu vezu od emiterskih otpornika i na to mesto da bude izlaz + napajanja !
Drugo onu zutu zicu ,ono zuto uokvireno ,napisi gde je zakacena na hladnjaku ? idemo redom !
Ja nebi za pocetnike savetovao sa LM723 nije za pocetnike to nikako bolje LM317 manje zica a netreba ni plocica ...
Ako i dalje insistiras da uradis nesto ,uradi ovo sa slike za svaki slucaj ako vec oces da nesto radis sa tim ?

Evo nesto konkretno i prosto pa ako hoces fixni napon od 12v ili 11 evo resenje najprostije .

Ako me moje sanjive oci ne varaju...
To na slikama bi bilo ovo:



(video sam u VRT da je PNP pre nego sto sam procitao tvoj odgovor - samo da se zna )

moze i tako ali samo onaj bfj64 je PNP u shemi ! i baza od 2n vraca preko otpornika na ovaj bfj64 ...

Prvo da se izvinim sto se ranije nisam javio, drugo, posto nisam bas neki elektronicar i nemam delove, uradio sam sledece.
Prosetao po internetu i narucio ispravljac hy3005d i resio sve probleme. Usvakom slucaju hvala svima na pomoci.
