Heh ajde ako nesto zaboravim kolege ce dopuniti.....
Ajmo prvo alat i pomagala :
Lemilica, Vakuum pumpa, pincete, lupa, grickalica ( ja koristim za secenje elektrodi komponenata ) ili neka klesta za secenje, poluokrugla spicasta klesta, kalaj, instrumenti ( om metar, unimer, farad metar i sl. ), dobra lampa, sundjer vlazan ( za ciscenje vrha lemilice ) mada ga neki ciste kamenom, pastom..... burgije 0.7mm pa do 2mm je OK....busilica...kiselina ( klozetara ) sona, aceton ili nitro razredjivac ( zavisi cime izradjujes plocice ) onda hidrogen, destilovana voda, posuda ( plasticna ), neki vid zastite dok radis sa kiselinom....drzac neki za plocicu ( neki koriste zicu sa izolacijom ) paus papire ili foto papire ako radis foto postupak, UV neonke ili zivine sijalice, kutiju gde izradjujes plocice ako radis foto postupak ( mnogi koriste stri skener )....
to bi bilo ono snovno....e sad tu opet neko koristi sitnu smirglu, da cisti plocicu, neko koristi LOT STOP lak da zastiti plocicu itd.......Onda neki stalak za lemilicu i pumpicu ( ako je elektricna ) ako je onako sama za sebe ne mora .....

I tako, mislim da nisam nista zaboravio :))

radna napajanja AC i DC, auto-trafo po mogucnosti, matadore, ormarice za elemente, osciloskop, generator funkcija i naravno racunar...

Par srafcigera, cekic, srafovi, testerica( za plocicu),....

Svi po nesto ''kuckaju'' ajmo fotke da to vidimo .
Ja cu sad nesto i da uslikam al nemo da se smejete




Sto i okolo moze biti prepuno ali fijoke moraju biti uredne i nikako lepkovi nesmeju da stoje u njima zapamtite to !
Praksom se meni pokazalo godinama da treba fijoka za alat da ima pregradu koju mozete da pomerate i razdvojiti sitan i krupan alat .
Umalo da zaboravim da odgovorim kako da uradim sto ja sam ovaj pravio ,najprostije izvario metalni ram i od gore ivericu .
Kakav sto treba ''sto veci i sto deblji ,tanak i mali nevalja nikako ''
Nekada sam koristio staklo na stolu ali nije bas dobro zbog izazivanja reome ,sada vec 3 godine koristim gumu od 3mm i dobro se pokazala .


_{[Ovu poruku je menjao peca26000 dana 23.03.2009. u 13:31 GMT+1]}

Cisto da ostanem dosledan sebi. FID sklopka obavezno.

Mmmmmm,zanimljivo,imam vishe od pola tog alata koji ste naveli,a kao shto sam reko ja nisam profesionalac(ne trba mi osciloskop i gen f-je,samo osnovne stvari),dajte josh slika???Ima li neko ideju za drzach za shtampanu plochicu(to me konkretno zanima,imam 5-6 oziljka na ruci od lemilice)???

evo nešto za lotanje

ne znam koliko ti ovo moze pomoci...

evo nešto za bušenje

@off:
buco22
gde si nasao ovu glavu (gde ima da se kupi)? i kolika je cena cca...
Hvala!

Haha sta sve kolege koristie.....
@peca26000
Koliko ti je W ovaj trafo na zadnje dve slike....mislim da je trafo, nije valjda neka prigusnica ne vidim svrhu drugu sem trafoa ?!


I FID obavezno 40/0.5 A ))))

E zanimljiva ova stega sa daskama i srafom toga se nisam setio.... cime vadite plocicu iz kiseline ?

pozdrav

iz Hrvatske sam. Kupljeno u Chipoteci (5€), ali ima u Bauhausu ili gdje već drže PROXXON MINI ALATE.
Proizvodi ih (ili samo prodaje??) i DONAU ELEKTRONIK - Njemačka (sa mesinganim dodatkom za prihvat na osovinicu 7€). Dodatak se može i potokariti.

He heehe taj trafo je bas bez-veze uslikan ,tebi bas to upalo u oci ,mada je i slika mala ...
A imam svasta na stolu i okolo nebitno osim fijoka one su jako vazne !
I bitne bas zbog toga kad sedite da se mnogo ne krecete za svaku sitnicu , pogotovo sitan i krupan alat !
Sitan pri ruci ,krupan nize i najnize ono sto nije za cesto koriscenje .
Skroz levo mi je regulacioni sa displejem ispravljac, lemilica i drzac sa lampom . U sredini generator funkcija u jednoj kutiji vise uredjaja kao frekvencmetar i generator za visoke frekvencije od 1MHZ-30MHZ iznad nabudzana polica na sprat od iverice zavijena sa strane srafovima ,veoma korisna za cestu upotrebu gde nije nista zatvoreno ITD...

Za onaj drzac sam i ja dosta iznenadjen odlicna ideja ,cak se moze napraviti stalak da moze da se pomera kao stolna lampa ,da nemora bas fixno da stoji nekad to zna da smeta i da bezi ili kad nema mesta na stolu , kao kod mene recimo
Meni to nikad nije trebalo za ove 2 decenije rada .

Imam i ja neki automacki osigurac za 300W i 1700W ali nije uslikan to mi je glavno napajanje samo za sto .



To nebi trebao da imas , ajde slikaj te opekotine ! da vidimo pa cemo znati kako da pomognemo ...

vidim da vam se dopala stega, pa evo još detalja.
Nije fiksna, lagana je - lagano se "vrti" po stolu, drvo je bukovo jer je tvrdo, dimenzije - po potrebi

pozdrav

E ovako treba ti sjekira za smd tehniku. Motika i hašov z popravku računara. Jedne grablje i naravno čekić bez toga se ne može.
https://static.elitesecurity.org/square.gif Šala mala, po mom nekom skromnom mišljenju kao prvo treba ti jedan poveći stol. Evo i zašto na primjer donese neko ili nabaviš neki pokvaren tv 72 ekran i staviš ga na sto a on zauzme po stola znači širok sto kao prvo.
Ako ćeš raditi tv tehniku čak i amaterski pri ruci ti može dobro doć i ogledalo. Neznam ako si kad vidio kod maistora ti čačakaš nešto iza tv na ploči neki kvar gledaš a moraš se svaki put naget preko da vidiš šta se dešava na ekranu e zato te treba ogledalo da se ne naginješ.
Glupo zvuči ali koristi.
E slijedeća stvar je naravno jako puno utičnica makar jedno 10 kom poredani jedna do druge, šuko naravno uvjek se desi bar meni da mi fali jedna utičnica.
I da ti ne govorim sve treba da idu preko osigurača ili ako ne i fidova sklopka.
Latice one plastične providne su uvjek dobrodosele. Jako pomazu pri urednosti stola koja jako znači u nekim trenutcima hoces nesto da nades a nemas pojma gdje se to nalazi.
I naravno stvarčica koju ja ovdje jako spominjem je univerzalni regulisani ispravljač.
Znači ispravljač napona kojem možeš regulisat struju i napon. Sa pokazivačima amper i voltmetrom.
Po meni jako korisna stvarčica.

E jos nesto, ako pravis plocice foto postupkom idealno ti je da imas foto komoru kako je ja nazivam, ja je sada pravim .....
Ja sam to zamislio ovako, u jednoj drvenoj kutiji 30x20 cm napravis sarke ( da moze da se otvara i zatvara ) i dole smestis 3 neonke UV od po 8W ili jednu do dve zivine sijalice kojima je slomljen balon, onda preko toga stavis staklo i sve ofarbas u crno ( kutiju ) a u donjem delu prostres alu-foliju i radis
Ili jos bolje ko ima stari skener nesto ovako
http://www.elektronika.rs.ba/data/projekti/osvjetljivac/




Da stega je super, super si to osmislio....e sad meni padaju razne ideje za nju....inace ko nema ovakvo drvo da se ne muci evo jedan savet.
Nadjete staru drvenu paletu koju koriste stovarista za odlaganje cemena, kreca, cigli ili crepova i onda iskoristite one dve kocke bukove.....hehe ja ih imam oko 30 ( kocki ) imam za 15ak stegi sutra cu da napravim jednu. A ovakav sraf je slican brezoniju, ima da se kupi u srafovskim radnjama.....ovo malo za neupucene.....


Pa ako ti se bas toliko tresu ruke nabavi rukavice A kakvom lemilicom lemis, nemoguce da se toliko ispeces .....doduse ja sam skoro promasio drsku pa uhvatio lemilicu ( prstima kao olovku ) ali nije opasno...nisu oziljci....

@svi ostali
Kako stojite sa AC DC napajanjima raznih voltazi, dajte nesto, neku ideju ja sam razmisljao trafo da napravim 220/48 pa da lepo vadim standardne napone 6, 12, 18, 24, 32, 48 i jos nesto izmedju, ali to je sve ACV kad bi ga ispravio na DC imao bi izoblicenja morao bi da pravim neke ispravljace a ne da lupim samo diodu....stoga dajte neku sliku ! ! !

Pazi kad budes pravio te napone da je Udc=sqrt(2)*Uac, onda napravis ispravljac i vezes stabilizatore za zeljene napone....
Konkretno ako hoces 48VDC treba ti 67,68VAC( znaci 68V)
pozdrav

Zivadine mislim da si hteo da kazes ako je Uac=sqrt(2)*Udc.
Desava se , pozdrav

<sub>[Ovu poruku je menjao andro79 dana 24.03.2009. u 15:54 GMT+1]

[Ovu poruku je menjao andro79 dana 24.03.2009. u 16:04 GMT+1]</sub>

Grešiš sinak....

Situacija je upravo obrnuta. Jednosmerni napon je za koren iz dva viši nego ekvivalentna efektivna vrednost naizmeničnog napona

Što znači da je za 48 V DC potrebno 33.941 V AC

Ovo je iz razloga što filterom (nekim RC članom) jednosmerni napon dižemo na vrh sinusoide. Ako se koriste stabilizatori
može koristiti i nešto viši napon na AC strani jer će stabilizator "pojesti" ono što je višak.

Pa i ja kako sam ucio, ako sam dobro naucio sa recimo 50V naizmenicne dobijam 50*sqrt2=70.05 V jednosmerne...stoga mislim da je kokikokan u pravu....ajde neka neko ovo demantuje ako nije tacno ! ! !
Da morao bi da se zezam sa vadjenjem krajeva na tacno neku vrednost naizmenicnog signala.....videcu sad nemam mnogo vremena....tamo posle uskrsa cu praviti tako nesto pa cu otvoriti temu
Hvala vam ! ! !

Kojih 50V naizmenične? Efektivni napon, srednja vrednost ili maksimum amplitude? Ako je efektivna vrednost 50V ona ima maksimum amplitude 70,7 Volti koje unimer bez opterećenja meri. Pod opterećenjem ovo ne može da se koristi. Postoji i pad napona na diodama u grecu kao i pad napona na linearnom regulatoru koji se dodatno ugrađuju pa na kraju ipak imaš oko 50 volti koje mogu da se isporuče iole ozbiljnijem potrošaču.



_{[Ovu poruku je menjao barum dana 24.03.2009. u 00:05 GMT+1]}

Imate pravo pogresio sam

To je ta formula
Hvala

@Barum: WOOOOW ! ! !

I cena bilo koje od ovih radionica je woow!!! Mislim da je to ipak preterano za pocetak...

Radionica je stvarno WOW, sta radis konkretno....jer ovakva radionica mora donosi zaradu...mislim TV ili ozvucenje ili nesto sl....?




Pa mislim na volte koje meri unimer, znaci u tvom slucaju ovih 70.7V koje meri unimer u praznom hodu ( bez opterecenja )
Mani sad to...otvoricu temu pa ce mo videti sta kako i sl....da ne rusimo coveku temu ! ! !

E svakom majstoru je potreban radio sto zbog provere daljinskog upravljaca sto zbog muzike ( ja bez muzike ne funkcionisem )

Pozdrav! U svome malo dužem elektroničarskom stažu napravio sam sebi i opremio više radionica i u svakoj sam uvijek nešto poboljšavao,nešto dodavao,nešto što se kasnije pokaže bespotrebno izbacivao,ali sam uvijek imao dobro osvjetljenje.To sebi prvo riješi jer imaš samo 2 oka,a sa ovom našom sićom vid se brzo gubi pogotovo ako nemaš pravu rasvjetu.Ja sam sebi rasvjetu riješio tako da sam kombinovao fluo cijevi i halogene sijalice,ali iznad glave tako da te ne zasljepljuje i da ti ne pravi sijenke.Ako ti šta može pomoći evo ti nekoliko slika moje skromne butige.

Nikada do sad nisam ja imao potrebu za 48V obicno imam 3-4 komada od po 15v regulacioni po 5A i vezujem ih redno za dobijanje nekih vecih napona . (veoma retko skoro nikad)
Moje misljenje da je bolje imati vise ispravljaca sa manjim naponima do 20V regulacioni min.3A
Kutiju ispravljaca nikad ne povezujem osim na uzemljenje .
Imam vise razlicitih ispravljaca i svi imaju razlicitu zastitu, neki strujnu neki termo itd ...

Jos najbitnije je imati ampermetar ali analogni , zato sto vizuelni pristup nije adekvatan za brza reagovanja sa digitalnim !
Samo je digitalni voltmetar neophodan ,mada cak ni on na manjim kucistima gde nema fizickog prostora da se ugradi .(uvek koristite pouzdan digitalac spolja ,sigurnije)

Kablove i uticnice ne stavljati na kraju stola ! zato sto vam kabl ide preko celog stola ! (to zbog licne sigurnosti mante se estetike sa WOW )
Jedino i jeftino a korisno ,ona slika sto pokazuje da je lemilica kao u nekoj komori sa staklom ispred ,cak ni ona bela cevka sto ide na odvod nije bas prakticna http://blog.makezine.com/uploa...-up/hackaday_solderstation.jpg

@ptak 13. Radio treba ali ces vremenom koje ti prolazi da ga vise gasis nego sto ce svirati .

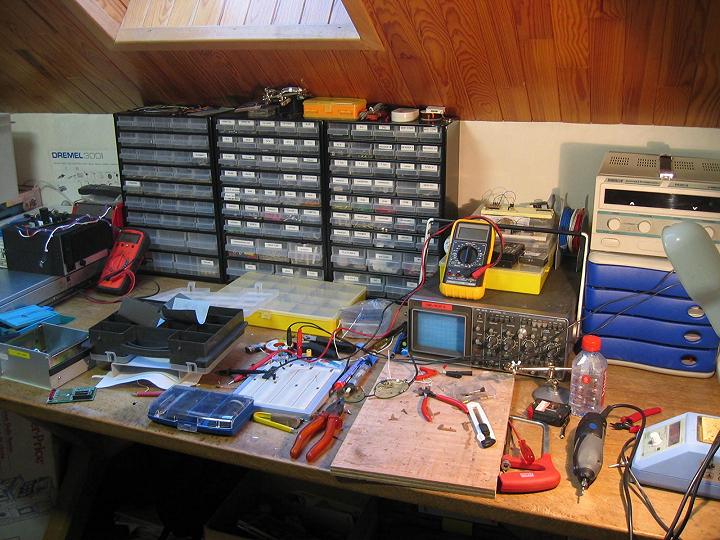

Obicno je tamo kozmetika i estetika gde se neradi izgleda lepo i cisto , zar vam to nije palo na pamet ? tu govori dosta ova slika i slicne ovoj http://www.electronics-lab.com/action/Lab_wide.jpg

a tamo gde se nesto moze rtaditi je ovde http://rossandkelly.com/images...ges/electronics%20main-web.jpg

Razmislite ?

ogylab imas fatalni problem sa neonkom sto ti je ispred ociju a ostale su slike mracne vidi se po blicu ? https://static.elitesecurity.org/uploads/2/2/2242021/IMG_5482.jpg
Ipak ja koristim zutu sijalicu sa vlaknom a neonka mi je iznad na plafonu , koliko je to dobro ??

ovako to rade pravi majstori
http://trinixy.ru/2008/03/27/t...tnikov_i_adminov_70_shtuk.html

Peco! Možda nisi dobro vidio na slici,a i napisao sam da mi neonke stoje iznad glave tako da ne postoji šansa da mi sijaju u oči sem ako ne gledam u plafon.

Stoje iznad ali koliko je to od daske stola ? a vidim imas i neki plavi lim ili slicno ,pa i to utice na refleksiju svetla ?
Jednostavno a ne znam a bice da je najvaznije osvetljenje kako si opisao , oci su ono sto se stalno koristi i refleksija svetla zna da bude opasna .
Ja sam pre neku godinu imao problem sto mi pucali kapilari u oku ! tada sam se pozabavio ozbiljno i pronasao ugao svetla koji mi se reflektovao od monitora .
Ima niz primera i uticaja cak sam smanjio svetlo ! u prostoriji od 16 kvadrata koristim samo 1 neonku na plafonu od 36W ali ima elektronski pretvarac bez klasicnih startera , i stolnu zutu onu najobicniju sijalicu .

@buco22

Ovo me podseca na onu cuvenu kad su SonT Beta montazu busili busilicom da bi dobili bolju ventilaciju

Časopis PC je pratio školu Digitalent Voje Antonića; u jednom broju je bio prikazan i radni sto kakav tražite. Škola nažalost odavno ne postoji, ali sliku stola možete naći ako prelistate stare brojeve, krenite od 2006. pa na ovamo. Nadam se da vam Vojino ima predstavlja dovoljnu garanciju funkcionalnosti stola.

Bilo je već govora o toj školi: http://www.elitesecurity.org/t...gitalne-elektronike-Digitalent
