Čime otvaraš okačene Fajlove?

Pozdrav zeoN_Rider

Duplim klikom na okaceni fajl. Pre toga na vasem racunalu (kompjuteru) treba da imate snimljen program CorelDRAW11 ili sledeci, isto tako treba da imate i Protel-98 ili sledeci (Protel-99SE).
Pozdrav...

Za one koji nemaju ili ne žele da instaliraju CorelDRAW

Odlicno si to uradio,...
Hvala

evo i slike br. 3

Sto mi slika dva lici na nesto sto sam vec video... Sve u sve,vec vidjeno...

Za amatere, a i druge entuzijaste.
Dajem vam semu pouzdanog, jednostavnog mosfet pojacala koje na izlazu isporucuje oko Po=175W(rms)/4oma uz DC-simetricno napajane od samo Us=±40 do ±45V/6A. Sve vam je dato. Sta vam preostaje, izradite pojacalo i uzivajte u iznadjenju!? tj, u kvalitetnoj muzici koja ovo pojacalo isporucuje!!! - pod uslovom da na njegov ulaz priklucite kvalitetni CD ili DVD player, u player da ubacite kviltetno i originalno CD, a na izlaz pojacala priklucite kvalitetne zvucnike (min 200W/4oma, ostavljam po vasem izboru), kao na pr. "Innfinity" ili slicne. Zvuk (muziku) ovog pojacala (ako ste u mogucnosti) sporedite sa skupim "lampasima" - Ha,... Ha!?... skoro (ovo se odnosi na tz, audiofile) da ne osetite razliku!?. Gde se krije zec, ah da! U skupoj reklmi,... i u ono "Rekla kazala" kao "demek" nesto postoji (to postoji ako pri seansi slusanja konzumirate alkohol ili neka "travka pobrljavka"). "Coveci" postoji, no ne za obicne smrtnike tz, "audiofile" koji uzimaju doping i ih ima pun..., nego postoji kod obicnih talentiranih ljudi sa bozjim darom i sa darom prirode za obicne demokrate, komuniste u dusi i ateiste!!!

Puno uspeha u izradi!

P.S.
Pisite komentar posle izrade i slusanja ovog pojacala!








_{[Ovu poruku je menjao Slavko 54 dana 30.07.2009. u 08:10 GMT+1]}

Dule!
Postoje ljudi sa pozitivnom energijom, kao sto je na pr. Nebojsa (Kan042) i postoje ljudi sa visokom negativnom energijom koji na nasu, a i na vasu zemlju (misli se na planetu Zemlju) ih ima vise i sve vise,...
Sto da kazem,...Bog neka Vas cuva!

Ma, Dule verovatno kaze da ova sema nije nista spektakularno, i da postoji dosta slicnih projekata.

Ja mislim da je previse ocekivati toliku izlaznu snagu iz jednog para izlaznih fetova. Za 8oma bi bilo OK. Ali za 4oma moraju postojati bar dva para fetova, jer je disipacija veca od 100W, a max. izlazna struja 10Apeak. Mora se misliti na pouzdanost uredjaja.

Pozdrav.

Upravo tako,nista posebno... A izlazna snaga.. Pa kao i ostatak takvih sema,pojma nema o tolikoj snazi,ali pise svasta...

Slavko,jel ovo neki tvoj projekat,ili si iskopao negde?

Ovaj pojacavac je skolski primer za sve osnovno sto treba da sadrzi jedan audio pjacavac da ispuni svoju funkiju i tu nema mnogo filozofije! Kao dokaz da je interasantan za izradu i da sve sto je receno je tacno, na poajacavacu su napravljena merenja sa profesijonalnim uredjaejm "Clio". Dominira drugi harmonk (a sa manjeg inteziteta i sledeci parni harmonici, a neparni su vrlo slabi) sto ovom pojacavcu daje topao zvuk slican skupim "lampasima". Sa THD 1% izmerena su oko 165W na otporniku od 4oma. Karakteristike MOSFET tranzistora IRFP250 su: Ptot=180W, Id=33A na 25°C i Vds=200V, pa vi sada proracunajte kolika ce biti izlazna moc ovog pojacavaca. Inace po mom mislenju, sto jednostavnije resenje pojacavaca (a ovo misljenje dele i drugi svetski strucnjaci u ovoj oblasti) daje prijatniji zvuk (a sve to dolazi od soodnosa tih cudnih parnih i neparnih harmonika), ... nikoga ne ubedjuem, samo komentiram,... sve vam je danas relativno i skupa reklama!?
Napomena: Na izlaznih tranzistora montirajte poveci hladnjak ili na hladnjak postavite prinudno hladjenje sa ventilatorom, ako ovaj pojacavac "sibate" maksimalno.

Moja preporuka: Izradte pojacalo pa da komentiramo sa faktima, inace ovako: "Tresla se gora rodio se mis"!

Pozdrav,





_{[Ovu poruku je menjao Slavko 54 dana 30.07.2009. u 11:03 GMT+1]}

Pazite!
Ovaj projekat isklucivo je namenjen za amatere i entuzijaste, a ne za "Surfere" ili "Pucace u prazno", a ja ih zovem "Veslaci na suvo", koji ne znaju sta da rade po ceo dan, pa "bogu kradu dane"!?

Cao gjaci i drugi veslaci!

P.S.
Gde ste entuzijasti!?

_{[Ovu poruku je menjao Slavko 54 dana 30.07.2009. u 10:47 GMT+1]}

Zato i kazem nista posebno! A da zelim da slusam lampe,pravio bih lampasa...

Vazno!!!
Za entuzijaste koji zele ovaj pojacavac na izlaz da isporucuje 200Wrms/4oma sa THD<0,2%, povecajte napon napajana na Us=±55...±60Vdc. Pri tom povecajte vrednost otpornika: R4=12k na 15k i R10=R11=2k4 na 3k3. Na izlazne tranzistore dodajte jos jedan par MOSFET tranzistore IRFP250 (vidi Slika 2).
Sa ovim dobijate jedan kvalitetan, pouzdan, jeftin i mocan pojacavac!
Pozdrav,

Ne znam da li sam i ja pozdravljen... jer ne znam gde bi me ubrojao... u djake ili veslace? ;-)

Ako izradis ovo "pojacalce" i das mali komentar u vezi njega, nema da pripadas ni u djake ni u veslaca, nego u entuzijaste!
Veliki pozdrav entuzijastima i hobistima dobrog zvuka!

A be momče makedonče, prvo pogledaj sledeći linkĆ http://bas.elitesecurity.org/ pa onda napiši u koju kategoriju bi svrstao 1OXB. Neke od kolega sa foruma možeš da svrstaš u "frikove", a pojedine u "lajavce" i "braggere".

BTW, da li je ovo pojačalo sa IRFP250 tvoj projekat (mislim odrađen od 0)?

Na ovom forumu, sam mislio da izmenim misljenje o iskustvima o izradi personalnih audio uredjaja, a ne projekata Dr Jagodica ili projekata sa Google, Yahoo i sl.
Mirko: Slavko opkolili su te Njemci! Hvala Mirko video sam,... i zato se bezuslovno predajem!?
P.S.
Ovaj forum "po moje" je da se nauci nesto novo i da se dobije neko iskustvo,..a ispalo je,... Cao djaci!
U bivsoj JNA vazilo je pravilo: Izvrsi naredjenje pa se zali! a ovde na ovom forumu treba da vazi pravilo: Izradi (uradi) nesto pa komentiraj!!!? a ne....
Za g-na Zorana, gde danas nesto se pocinje od nule? Ah da! kod nove ljubavi,... ako uspes!
Cao....!!!









_{[Ovu poruku je menjao Slavko 54 dana 30.08.2009. u 12:46 GMT+1]}

Slavko, moram da ti kazem, msilim to je moje licno misljenje, da kvaris atmosferu na forumu.Lepo je sto si podelio sa nama nekoliko projekata, kome se to bude svidelo i ima para da izradi on ce to da napravi.Vidis da vlada SEKA pa su mnogi povukli rucnu kocnicu? To se odnosi i na mene! Nije Ok sto ljude delis na djake i veslace,surfere,pucace u prazno, na one koje kradu bogu vreme,entuzijaste, amatere...Svi smi mi ljudi koji volimo elektroniku i elektronika nam je zajednicki jezik i ono sto nas spaja i okuplja ovde na forumu.Zasto onda pravis cirkus od toga?

Sema deluje OK, osim mozda mozda jedne stvari a to je pozicija R21. Takodje bih te i ovde molio da postavis sliku barem kompletirane plocice ako pojacalo nema jos uvek svoju kutiju.

Kompletan pojacavac (175W mosfet....) kosta oko 15Eur-a, pa mislim da je pristupacan za svaciji dzeb (zato stoji na ovom sajtu). Dobicete i sliku izradjenog pojacala, posto PPK i semu imate na sajtu.
Bez lutnje, postujem elektronicare i entuzijaste.
Ludski je covek da se izvini ako nekoga je uvredio! zato se izvinjavam.
Puno pozdrava!

Pa, nisam bas siguran da moze da se napravi za 15 evra...Ipak treba kupiti malo vise delova da se sve to upari lepo i da se kupe kvalitetniji elektroliti, pa plocica...Ma ja racunam oko 50evra za stereo ali da se uradi posteno!

Mene nisi uvredio ali mi nisi bio jasan sa nekim komentarima i shvatanjima.

Poz

Ma sve je to OK. samo gde to ima za 15 Evra, i šta mu to znači kompletan pojačavač.

Ako je to stvarno tako: Javno naručujem 10 komada.

Viktore koliko komada tebi treba?

Dva komada poklanjam Duletu a dva komada Pigozi!

Pozdrav zeoN_Rider

Ma ne treba mi ni jedan! Treba mi novac da zavrsim Studio-SE pa ne mogu da dajem pare za bilo sta drugo...Namera mi je da to proradi sledece godine...Ostala mi je skoro najveca investicija a to je 2*trafo,elektroliti, prednja, zadnja ploca kutije, konektori...i zabava moze da pocne!

Meni samo dva??

Dogovoreno!!!!!!!!!!

Pozdrav zeoN_Rider

I ja bih 2 (dva), KOMPLETNA, dacu i citavih 50 ojra (kompletni, naravno, podrazumevaju i trafoe, grrecove, elkose za peglanje - par desetina hiljada mikro, u sitnijim apoenima, molicu)

_{[Ovu poruku je menjao Sepa011 dana 31.08.2009. u 20:25 GMT+1]}

Znači:

zeoN_Rider - 10

Sepa011------2

Dalje se dopisujte sami sa brojem komada!

Pozdrav zeoN_Rider

Zdravo!
Da nije sve "Kaubojski po'so" evo slike (Slika 1NF) izradjenog pojacavaca!!! "Neverni Toma" i dalje komentira i neveruje!!!
Pozdrav svima! (Misli se...svima koji posete ovaj sajt)
P.S.
Mosfet IRFP250 je 1,5Eur, PPK je 2Eur u Makedoniji, a sve ostalo je boranija u ceni, pa racunajte ovo pojacalo (misli se samo na "pojacavac") kostace manje od 15Eur-a, ostaje vama samo pogresno da racunate i dokazujete da 2+2=5. Ah, ah, demek nismo znali,...
Cena pojacala je bez napajanje. Pa "ljudi" kasno je da izmisljate "Toplu vodu" jer znate, a i drugi znaju, najveci deo para pri izradi pojacavaca odlaze u kvalitetnom napajanju!!!







_{[Ovu poruku je menjao Slavko 54 dana 31.08.2009. u 12:54 GMT+1]}

Gde je link i i gde su slike? Jos jednom te molim da postavis slike Borinih pojacala, vise to moliti nece vec cu racunati da to uopste nisi ni pravio.Nemoj da me shvatis kojim slucajem pogresno ali vec sam ti nekoliko puta trazio slike Borinih pojacala a ti i dalje ignorises to.

Hajde sad caskajte!!!?,...
Veliki pozdrav samo "Nevernim Tomovcima"!
Pitam, sta si se zakacio Borinih pojacala. Pa izradi neko njegovo pojacalo pa da razmenimo slike. Ovako samo,..
Pozdrav,



_{[Ovu poruku je menjao Slavko 54 dana 31.08.2009. u 12:49 GMT+1]}

ZA KRAJ!
Stvarno imao sam nameru (ideju) da pomognem amaterima, elektronicarima i entuzijastima, a ispao je sasvim nepredvidjeni tek?!
Sveznalci (ako nesto vam znaci, niste volonteri) objasnite ljudima kako da realizuju zamisao sa malo znanja i umeca da izrade neki pouzdani pojacavac!?
Ljudi pitajte ne "skitajte"!!?

Na ovom forumu su ljudi koji iza sebe imaju podosta rešenih projekata.

A oni kojima nešto treba, oni pokrenu temu sa upitom, nakon toga ko hoće odgovori, predloži pa krene rasprava.

Namera ti je bila dobra ali ti je pristup loš, a i neadekvatno i neprimereno koristiš prideve!!!!!!

Pozdrav zeoN_Rider

Evo njega, on nastavlja po svom! Zakacio sam se za Borina pojacala jer si u jednoj temi napisao da si napravio sve od Borinih pojacala.Lepo sam ti rekao da postavis slike Borinih pojacala koje si pravio ali ti uporno to ignorises sto me dovodi samo do jednog zakljucka da mozda to nisi ni pravio.

Slavko, budi ti meni ziv i zdrav, ja sam postavljao slike i mislim da ljudi znaju sta sam sve pravio, Zeon je aktivan na drugim forumima pa je sigurno video slike sta sam sve sklopio i sta sklapam.

Sto za kraj? Pa tek smo poceli Slavko! Imas lepu ideju ali je ne sprovodis na dobar nacin.

Mislim da niko na ovom forumu ne smatra da je sveznalac, uvek postoji neko ko zna vise!

Vala da sam video, video sam,svaka čast Viktore, nažalost kada sam na angro nešto pravio nije bilo ovih modernih aparata za fotografisanje.

Moja dela su i dalje veoma aktivna, morate mi verovati a i ne morate!

Pozdrav zeoN_Rider

Svi dobri ljudi ovog foruma!
Dali odobravate da na ovom forumu postavim temu: Komentari i mozna izrada jednog dobrog audio-sustava (audiosistema)?!.
Pod ovim, mislim na predpojacalo sa ton/volume kontrolom, pojacavac od 100...200W , a sve to da bude kompletno sa projekat za izlazne zvucnike. Sve ovo prethodno da nije vrlo skupo, i da zadovoljava potrebne uslove (uvjete) u kucnoj upotrebi, a i sire!
Hajde javljajte se, pa da pocnemo da radimo!
Veliki pozdrav svima...!!!
P.S.
Videcete uspecemo! Ovo nema nigde po internetu, ali verujte, imace ga na ovom forumu!!!





_{[Ovu poruku je menjao Slavko 54 dana 01.09.2009. u 11:17 GMT+1]}

Ovo prethodno, odnosi se svim ljudima bivsih Jugoslovenskih prostora, a i sire, posto svi razumeju ovaj jezik!
Ljudi javljate se ne budite sa predrasuda! Nauka nema granice, ne poznaje nacionaliste, rasiste, a i druge slicne!
Veliki pozdrav!....

ljudi jedno pitanje, sta radite sa tolikim pojacalima, ja napravio 3 komada i prezasitio sam se, mozda nisam dovoljno veliki ljubitelj?

Ma jedan za dnevnu sobu, jedan za spavacu sobi, za kupatilo, pa za komsiju...Cim si napravio jedno pojacalo sigurno si ljubitelj!

Slavko, imas li kompletan tekst u vezi ovog pojacala od "175W"?! Postavi ovde ako ti nije problem.

Za pocetak u vezi ove teme, dobijate semu ovog prethodnog 175W Mosfet pojacala u preradjenoj verziji (Slika 4). Znaci ovde se radi za pojacalo koje na izlaz isporucuje 200Wrms/4oma sa THD<0,1% na Pmax. Na izlaz ovog pojacala umesto Mosfeta montirao sam Bipolarce 2SC5200 koji kostaju oko 1Eur/komad. Pojacivavac radi stabilnije bez nikakvih problema. Zvuk u odnosu pojacala sa Mosfetima je mnogo bolji, definiraniji, a za bas i da ne pricam!?
Viktore, gde si, daj malo komentiraj, ....
Nekolko reci i za "Legend" Stage Master pojacalo za oni koji bez uspeha i sa uspeha su radili ovo pojacalo, neophodne su neke male izmene, narocito u kolo za bijas i konstantne struje i namesto Mosfetova IRFP260N ili IRFP240N postavite bipolarce 2SC5200 (ali original Toshiba) pa da vidite kako ima "Legend" da peva bez nikakvih problema!!!
Ljudi ovo pojacalo je stvoreno za Bipolarce!
Pozdrav svima!

P.S.
Viktore, pozdrav!
Ako si u mogucnosti, tj, ako imas visak vremena na raspolaganju, daj mi semu (ako je imas) "BLASTERA" bez Pcb, sa tranzistorima na izlazu MJ1503/MJ1504.
A isto tako izradi Pcb za pojacalo sa Slike 4.
Unapred jedno veliko HVALA!







_{[Ovu poruku je menjao Slavko 54 dana 02.09.2009. u 08:38 GMT+1]}

Slavko, skini neki pdf creator program i umesto .cdr formata stavi .pdf format! Ja nemogu da otvorim .cdr format pa ujedno ne mogu nista da prokomentarisem...Ono sto moram da komentarisem je cena za 2SC5200 od jednog evra! U srbiji su ti tranzistori oko 2evra!

Ovo "Ljudi" koji pratite ovaj projekat, vazi za Viktora! a nadam se da ce vaziti i za ostale ucesnike ovog foruma!!! Profesionalno radim druge "stvari"! ali kao hobista sam redovni honorarac casopisa za elektroniku i za druge teme, koji izlazi u Makedoniji (ne u onoj grckoj Makedoniji koji su prisvojili grci ili bolje danajci, nego u bratskoj Makedoniji za vreme SFRJ-ota, a i sada je bratski raspolozena prema svih republka bivse SFR-Jugoslavije). Izvinjavam se sto sam malo pricao!? hteo sam na pocetku da nema zabuna,....
Sad da predjemo profesionalno na posao ili kako sto neki "tepaju" na po'so!
Znaci, ako nas pratite, dobicete seme pretpojacala sa ton/volume-kontrolom, pojacavaca (koji sada je objavljen) i na kraj kako da izradite TL-kabinet (zvucnik) koji kosta malo para, a kad ga cuju neki koji su platili za poznate zvucnike od 500 do 1000Eur-a, da vam zavide!!!?
To je to,.... Viktore, a ovo vazi i za druge! 'Ajde da malo radimo!?
Veliki pozdrav!

P.S.
Javljaj te se ne stidite se, dajte malo da komentiramo o temi!
Tako se to radi,....








_{[Ovu poruku je menjao Slavko 54 dana 02.09.2009. u 15:57 GMT+1]}

Vec sam ti pisao Slvko da ne mogu da komentarisem jer ne mogu da otvorim taj .cdr format. Satvi to u neki standardan format tipa .pdf i to je to!

Inace sada u slobodno vreme (ljetneg odmora), koje ga imam sve manje i manje radim na Mosfet pojacavacu od 300... 500W/4oma (150, ...270W/8oma) sa poznatim izlaznim Mosfet audio tranzistora 2SK1530/2SJ201 (Toshiba) ili sa skupljim BUZ "Simensovih",...). To je to, bice kompletno pojacalo sa izmerenim karakteristikama i "slepim" slusnim testom! "Ljudine" bice testirano ovo pojacalo na PA-zvucnike sa osetlivoscu vecom od 105dB (poznate firme), to,...., to obozavam!!!?
Pozdrav!

P.S.
Kvalitetan PA-vucnik je "Bog" u zvucnom sustemu, ajde neka neko komentira da ovo nije tcno,....?!!!



_{[Ovu poruku je menjao Slavko 54 dana 02.09.2009. u 12:59 GMT+1]}

Kako nemozes kada Pcb za "Blaster" si radio u CorelDRAW!?
Pozdrav,

Nebojsa,
Ako pratis ovaj projekat, molim te ubaci ovu semu u pdf-u!
Puno Hvala!
P.S.
Pa svi po malo da ucestvujemo u ovaj projekat,...

program se zove pdfcreator, 096 je aktuelna verzija
omogucava kreiranje pdf, gif, png, jpeg, bmp ... fajla iz bilo
koje win aplikacije koja ima print opciju.

Hvala!

Evo nove seme (Slika 5) "Ton/volume kontola" sa 3D-stereo Viktore u pdf!
Pozdrav,

Evo nove seme (Slika 5) "Ton/volume kontola" sa 3D-stereo Viktore u pdf, a i u cdr-u!

Pozdrav,




_{[Ovu poruku je menjao Slavko 54 dana 02.09.2009. u 16:14 GMT+1]}

Ne Slavko, nikada nisam radio pcb u Corel-u, moguce je da si me pomesao sa nekim.Ja od kada znam za sebe radim iskljucivo u protelu dxp.

E pa Slavko, jedva cekam da vidim tu semicu i sa nestrpljenjem ocekujem slike, karakteristike i naravno slusne utiske sa testa.Unapred sam zahvalan na tome.

Ah,... Viktore!
Pogledaj malo na gore pa videces semicu (Slika 4) u pdf.
Viktore, bio se u pravu u pdf-u je.
P.S.
"Dragonove" imam neki problem sa preuzimznje ovog programa sa interneta!?
Ali ipak, hvala!



_{[Ovu poruku je menjao Slavko 54 dana 02.09.2009. u 15:59 GMT+1]}

Ono sto bih mozda odmah menjao, kazem mozda, je T1 i T2 stavio bih 2SA970 ili neke druge odgovarajuce niskosumne...paralelno sa LD1 bi isao jedan kondenzator od recimo 10uF i dodao bih jedan JFET serisjki sa R5...Odnos R10 i R11 treba preispitati...Paralelno sa R16 dodati diodu...Izbacio bi one zenerke.Otpornici od R15,R16 i R17 se moraju korigovati, mislim da treba pustiti vise struje kroz drajvere...ovako se pusta 3mA!

Bravo Viktore,
ali pojacivac koji sam izradio po ovoj semi odlicno "vesla". Furam ga na maksimumu i nikako nece da se preda, ali probacu i sa tvojih ponudjenih izmena, tj, dopunjenja!
Hvala, tako se radi na jednom projektu, ajde, sta cekate ljudi, ukljucite se i vi u projektu!?
Posto odmor mi je pri kraju!

Neki moraju da rade a drugi kao ti odmaraju...E, nemoj posle da ovaj amp bude objavljen u nekom makedonskom casopisu sa tvojim potpisom...

Pozdrav svima. Pratim temu ali sam sve više u gužvi pa ne stignem aktivno da učestvujem. Za početak Slavko, sve sheme možeš jednostavno da izvezeš u pdf format. Ne znam koju verziju Corela koristiš ali sigurno imaš File>Publish to the PDF. Tekst obavezno pretvori u krivulje (Ctrl+Q) pa onda exportiraj. Vjerovatno znaš ali da ponovim za svaki slučaj. Tekst (kao i sve druge objekte) možeš generalno da selektiraš Edit>Find and replace>Find Objects . To je wizard pa dalje biraš uvjete pretrage. Na kraju izabereš Find All, ponovo klikneš na glavni prozor i sa Ctrl+Q si sve završio. Inače ja koristim PrimoPDF printer i tako mogu da napravim pdf iz bilo kojeg programa. Malo proguglaj, ima i drugih pdf printera. Ovo ću sve moći bolje da pogledam tek večeras pa ako šta mogu da pomognem nije problem.

Struja Viktore, na bazi pogonskog tranzistora T6 je oko 10mA (za napon napajanja Us=±55Vdc), i sa njegovog pojacanja od oko hfe=120, pa vidi koja "strujica" dolazi na bazama izlaznih Bip drajvera. Molim te Viktore, budi ozbiljan!?
Za ostale ucesnike ovog foruma, sa pojacavacem (koji je dat na ovoj semi), ako ga izradite, nema da imate nikakvih problema, verglajte ga i na max! pod uslovom da na izlazne drajvere postavite poveci hladnjak. Vazi ono pravilo, "Sto jednostavnije manje problema", ili kol'ko manje znanja tol'ko manje boli glava!
Inace Pcb sam izradijo u Ptotel-u i nemogu da je prikazem na ovom sajtu (Zasto,citajte malo unazad), zato neko neka izradi Pcb i nek' je postavi na ovom sajtu! Video sam da ima veliki broj talentiranih "decki" koji mogu to da urade!
Veliki pozdrav, ama bez,... svim Ljudima!





_{[Ovu poruku je menjao Slavko 54 dana 03.09.2009. u 11:11 GMT+1]}

Gde ste G-ne Bora!???
Veliki pozdrav-licno Vama (10XB)!
P.S.
Hocu da izmenim mislenje sa vama u vezi TL-zvucnika!!!?

Pozdrav i tebi Slavko, ali necemo moci mnogo toga da razmenimo u vezi zvucnika jer ja nisam narocit poznavalac te oblasti. Ako si ikad citao moj tutorijal o zvucnim kutijama za pocetnike, mogao si na samom pocetku videti da ja to vrlo otvoreno kazem. Moje znanje i iskustvo sa zvucnicima i kutijama je relativno skromno, a za TL kutije jos i skromnije jer nikada nisam napravio niti projektovao neku takvu kutiju. Sve sto znam o tome naucio sam citajuci na raznim mestima ili od drugih ljudi. Generalno, zvucnici i zvucne kutije nisu moja oblast i ne posvecujem im bas mnogo paznje.
Imas mnogo toga na NET-u a mislim da ti je jedan od clanova dao nekoliko izvrsnih linkova, koji ce ti mnogo vise pomoci nego sto bih ja mogao.

TL-zvucnici naucno kako oni rade dokazano je pre nekih 10-tak godina. Inace poznate svetske firme su radili ove zvucnike na sluh i na "Rekla kazala" pa rezultati, sem dizajna nisto narocito ni su bili!!?
Za ovaj dizajn treba dosta drvenarije, koriste se evtine bas zvucnike sa velikim Qts (0,8 pa dalje), tj, koristi se jedan odnos (Qts/fr).
Sa ovom konstrukcijom dobija se niza frekvencija basa za 1 do 3dB (dubok bas), namesto bas zvucnik da radi kao parna masina na usponu, ovde bas u TL-u ima onaj pravi definisani "atak" i td, itd,... izvinite, zaneo sam se, a to dolazi dosta vremena sam potrosio na ovoj temi,...Ali ako izradite TL-zvucnik kako treba, verujte nema da vas razocara (ama ovu zadnju recenicu sam napisao,...)!?
Ljudi pozdrav!

Inace da se zna!? Vrvni pojacavac ili to ti je isto "Top" Amplifiier ili na Srpskom Vrhunski pojacavac.
Hvala!

Što ne napisa tako nego Vrvni?



Pozdrav zeoN_Rider

_{[Ovu poruku je menjao zeoN_Rider dana 03.09.2009. u 21:09 GMT+1]}

Pa da i mi nesto naucimo , eo ja nisam to znao .
Pozdrav

Pa dobro, na Makedonskom se kaze Vrven zasiluvc, pa od toga to tako je doslo,...

Za one koji su zainteresovani za (200W/4omi) pojaciavac sa Bipolarcima 2SC5200 (Toshiba), evo konacne seme (Vidite Slik4 nova).
Pozdrav!




_{[Ovu poruku je menjao Slavko 54 dana 04.09.2009. u 08:04 GMT+1]}

Sa kolikim opterećenjem daje 200W na izlazu?

Pozdrav zeoN_Rider

Vi zeoN-e izgleda ne pratite ovaj projekat!?
200W/4oma sa THD<0,1% za Pmax u opsegu 30Hz...20kHz.
Pozdrav!

Ma pratim Ja taj projekat veoma !

Ali počelo je po temi 175W sa IRFP tranzistorima, na kraju dođosmo na bipolarne.

To znači da na izlazu pri opterećenju od 4 Oma daje 28,5V.

Mala konstatacija: stari Kreščendo ( Hitači izlazni tranzistori ) sa napajanjem 2 x 70-75 V na izlazu pri 8 Oma daje 140W, i to sa veoma kvalitetnim napajanjem!

Pozdrav zeoN_Rider

Vala lepo si mu rekao!

Pa dobro, gde je otisao zec!??
Isti je taj pojacavac ali u nekoliko varijanti, sa razlicitim izlaznim drajverima i razlicitim napajanjem.
Za vas koji vladate, kao sto vidim, ovom temom-nista narocito, ili ono kako bese,... vec vidjeno,... Ne plivajte samo po povrsini dajte malo-ronite!?
Nekako teorija vam je u levi rukav, ali sta da se radi to je to, pa sve je forum!
Pozdrav

Pa baš i da ne ronim u mojim godinama!

Ha, pa imam Ja i desni rukav i teorija mi je u desnom rukavu a ne u rukav!

Pozdrav zeoN_Rider

_{[Ovu poruku je menjao zeoN_Rider dana 05.09.2009. u 01:39 GMT+1]}

Postovani!
Dajte sada na kraju da zadamo zavrsni udar. Dajte sa malo sretstava i truda da izradimo kvalitetan pojacavac koji ima vrlo dobre karakteristike sa svojih 200W/4oma ili oko 130W/8oma. Ovaj pojacavac zadovoljice zahtevi vicinu sledbenika ovog foruma,...!?

Na izlazu ovog pojacavaca je dodan komplementarni par 2SK5200/2SA1943 (Toshiba) koji dosta je pouzdan, isto tako dodana je i zastita od kratkog spoja na izlazu.
Da bude sve "Ok" ako neko raspolaze sa "uredjam" (moze sa specijalnim programom sve ovo da uradite na vas PC) neka izmeri njegove karakteristike?!
Ako usporedite odnos cena/kvalitet pri izradi ovog pojacavaca, videcete da je on ono "pravi" i na nivo!!!

P.S.
Neko ako je u mogucnosti neka izradi za ovo "pojacalce" Pcb u Protelu ili drugog programa pa da "furamo" dalje!
Elektricna sema ovog "pojacalca" vam je data dole na Slici 5 u pdf-u!
Posto se podkradnula greska sa otpornikom R31 u semi, sve je sredjeno, evo ponovo Slike 5.
Veliki pozitivan pozdrav!

_{[Ovu poruku je menjao Slavko 54 dana 05.09.2009. u 10:23 GMT+1]}

Ja nemam vremena da sednem i da crtam ovo u protelu, imam drugih obaveza trenutno sto u protelu, sto oko studiranja to i oko kucnih poslova.Meni bi trebalo jedno 2-3dana da odradim sve to u protelu ali nemam vremena za to.

Mozda je bolje da se koristi poboljsan EF stage kao na slici sto postavljam ovde? Trenutno ovo pojacalo koristi resenje pod a) a mozda bi bilo bolje b)...

Nema potrebe od zurbe, mozda neko drugi "sledbenik" ovog projekta ima visak vremena da uradi Pcb,....

Unapred Hvala!

Pozdrav svima!
Za da ne dodje do zabune u ovoj "temi" pratite jedan pojacivac, kako moze da se transforimise u vise varijanata! Koju varijantu cete da izbaberete zavisi od vas. Inace svaka varijanta je pouzdana (radice kako treba)!
Ove varijante na izlazu isporucuju razlicitu mocnost (kako sto je dato u tekstu) i razliciti kvalitet zvuka, tj, razlict raspored harmonika i razlicita THD izoblicenja?!
Pozdrav,





_{[Ovu poruku je menjao Slavko 54 dana 06.09.2009. u 13:06 GMT+1]}

Pozitivne "misli"!?
"Kokino" i kraj!!!? Pozdrav zemljace!
Uradicu Pcb ovog pojacala (200W/4oma, sa drajverima 2SC5200), stvarno to je to! Pojacalce za dusu,...!? Pojacalce za amatere, hobiste, a i za druge (tj, ostale da nema zabuna-zeoN!?)!
Dobro napajanje i dobre zvucnike na izlazu i sta?! pa to je to,...
Svi saveznici, a i nevernici podrzite ovaj projekat,....
Pozdrav svim forumistima!!!




_{[Ovu poruku je menjao ZX-0 dana 07.09.2009. u 15:19 GMT+1]}

Da, da i samo da!!?
Posetite opservatoriju "KOKINO" i posle toga videcete kakav osecaj dobijate!!?? Oni ljudi pre 5000 godina nisu znali, ali osecaj ih vukao tamo, jednostavno i bozanstveno mesto!!!!?Tamo svi bogovi uneverzuma su se sjedinili u jedinstveni "BOG"!!!!!
Veliki pozdrav,....

Ah, koliko ima dobrih "stvari" da se razmene i da se nauce na ovom forumu, ali jludi moraju da "furaju" da prezive!???? i zato nemaju vremena da se jave i da saradjuju,... ja to znam i razumem,... i zato veliki pozdrav do vozrasnih i mladjih "Forumaca"!!!

P.S.
Hajde, furajte samo HRABRO!?

Pozitivan pozdrav Viktoru!
Samo tako furaj i uspeh ti je na vidiku,...tako ti je to, upornost i veliki trud!?
Pozdrav!

Zdravo Slavko 54, a ovaj pozdrav vazi i za druge!
Izradijo sam PCB za ovj pojacavac u Protel-u 98, ali ne znam dal da je okacim ovde, posto vidim da nije niko zainteresovan za ovo "pojacalce"!!!?
Kao sto kazemo mi Makedonci "Kucinjata laat, karavanot si pominuva"!!! Od sve ovo, vidim forum da je ono sto se kaze: "Rekla kazala"?, pa i to ponekad je "super" za zdravlje i "umirenje" zivaca!??
Ha, ha, ha,... zeo-N, sta je sad "umirenje"?!
Pa nije valjda umiranje,...odgovor - smirivanje...
VELIKI POZDRAV!

_{[Ovu poruku je menjao ZX-0 dana 12.09.2009. u 15:01 GMT+1]}

Ma jok, jezik pregrizo, pomeri se s mesta!

Gledam trening za sutrašnju trku u Monci, a sad su reklame.

To ne propuštam, a tek sutra.

Pogađaj ko mi je favorit a i ljubimac?!

Pozdrav zeoN_Rider

To je prava stvar,... a ja pratim Anglisku premier ligu,...evo sada pocinje duel u 15,30 sati: Mancester siti i Arsenal, to, to i samo to - "Ceca" ha, ha,..,

Dok nije poceo fudbal, ako smem da pitam?! Gde su "zenske" na ovom forumu,..!????
A oni traze da budu ravnopravne u svakom pogledu,...ha, ha,.. kada "bandere procvetaju"?!
Kakav predizvik!!!?
Veliki pozdrav do neznijeg pola!!!

_{[Ovu poruku je menjao ZX-0 dana 12.09.2009. u 15:14 GMT+1]}

Koliko mi vreme dozvoljava, pomalo pratim nekoliko tema od Slavka54 i tebe ZX-0 i imam utisak da se nekako ne trudite da sagledate atmosferu na ovom forumu. Slavko je vrlo odmereno i blago upozoren jos na samom pocetku od strane nekolicine drugara da delimicno kvari atmosferu na forumu, a sada se i ti ZX-0 zdusno pridruzujes. Na prvi pogled, nista vi ne radite lose, nudite svoje projekte (polazim od toga da je to verovatno u najboljoj nameri) ali to cinite dosta bahato i napadno pa to polako pocinje da izaziva podozrenje i odbojnost. Lepo je sto se sa zarom bavite ovim stvarima ali morate poci od toga da drugi mozda nisu u vasem "fazonu" ili im trenutno nije do toga iz raznih njima poznatih razloga, ili su vec radili takva pojacala pa nema potrebe da se ponovo na to vracaju. Nemate ni potrebe a ni prava da negodujete ako vasa inicijativa nije naisla na odziv kako ste vi ocekivali. Ponudite ono sto zelite i jednostavno ostavite drugima da odluce da li ce to praviti ili ne.
Sema koju si stavio Slavko je vrlo stara osnovna LIN konfiguracija koju sam ja ( i verovatno jos koja desetina hiljada elektronicara po svetu) radio barem 20-25godina pre tebe a i najveci deo ljudi ovde je to ili nesto slicno vec radio. Zato je malo verovatno da ce se neko sada sa zarom prihvatiti da se vrati na takav dizajn samo zato sto nam ga ti "gustiras" gotovo kao novo, sokantno dobro otkrice!?

Probajte da se suzdrzite od klasifikovanja i olakog karakterisanja ljudi ovde jer tako necete naci prijatelje ni saradnike. U tom smislu ste na momente nekako previse napadni, a to nece doprineti vasem statusu medju clanovima ovde. Takodje je bez razloga i "prozivanje" da se nesto uradi ili objasni. Ovo se odnosi na ZX-0 koji me proziva da mu ja objasnjavam kako radi tonska kontrola u dizajnu sa TDA7294 kolom. Ja nemam ni vremena a ni volje da sedim i to kucam, a ne osecam ni obavezu da ti pravo kazem. To sto ti "ne znas sta da radis" i kako to radi stvarno nije moj problem. Kada imam vremena i volje ja cesto napisem slicna objasnjenja i tutorijale, ali nigde ne pise da je to moja obaveza, a pogotovo sam alergican kada me neko proziva da objasnim sta sam i zasto tako uradio. Sa druge strane, svako ima pravo da deo svojih vestina i znanja zadrzi samo za sebe ako mu tako odgovara. Tu niko ne bi smeo da se ljuti ni po kom osnovu!!!

Molim da nista od ovoga ne shvatite pogresno, vec kao dobronameran putokaz za bolje druzenje na ovom forumu!

Kritika je prihvacena, i nema vise sta da dodam,...
Pozdrav,

Budite pozdravljeni svi "Forumci"!!!
Do dalnjeg,... zelim vam "BOG" da je sa vama!!!?

Bog je uvek sa nama i uz nas!

Pozdrav zeoN_Rider

Zdravo Nebojsa (Kan042)!
Pitanje?
Kako na najlaksi nacin PCB u Protelu da je prebacim u CorelDRAW (cdr)?
Unapred veliko HVALA!

Instaliras neki PostScript stampac (mislim na drajver), npr. Agfa AccuSet 1000, odstampas u fajl i taj fajl importujes u Corel. Sve moje plocice prolaze isti put pre nego sto stignu do filma.

Zdravo svima,
Jedno veliko hvala Slavku54!
Izradijo sam vas ponudjeni pojacavac sa bipolarcima N-P-N tip tj, sa 2SC5200 (Toshiba). Na izlaze sam postavio po 4 komada (dva na pozitivnoj i dva na negativnoj grani napajanja). Trafo je torusno (za stereo) sa 500VA, na sekundaru isporucuje 2x42Vac, po sto se dobija DC-filtriran napon od oko 2x(±60)Vdc. Zaner diode ZD1 i ZD2 i diode D1 i D2 sam izbacijo, a na njihovo mesto sam dodao kolo za elektronsku zastitu od kratkog spoja na izlazu (vidi Slika 2f).
Pojacalo je proradilo od "prve" bez ikakvih problema!!!
Vrlo sam zadovoljan od njegovog zvuka. Na bas daje odlicnu ekstenziju, visoki su definisani i vrlo jasni, srednji opseg je jako cist sa tacno definisane detalje-sve ukupno 5+!!!.
Na ulazu sam koristio britanski hi-fi DVD "NAD", a na izlaze sam ukljucio zvucnike Wharfedale-Diamond 9.5.
Hvala Slavko54 i daj javi se na forumu!
Preporuka: "Forumci", ako ste u mogucnosti izradite ovaj pojacavac nema da zalite!!?
A da sve bude u redu, saljem Siku 1f i Sliku 2f izradjenog pojacala, Na Slici 1f vidi se izragjeno pojacalo bez izlazne tranzistore, a Slika 2f prikazuje semu pojacavaca sa izmenama!
Pozdrav,






_{[Ovu poruku je menjao ZX-0 dana 21.09.2009. u 06:38 GMT+1]}

Postovani Forumci!!!
Narednih dana bice nesto snazno i pouzdano: Pojacalce od 600W na 4oma.
Kada ga izradite, radice iz "prve"!!!
Veliki pozdrav

Koliko to "Koliko " narednih dana moramo da čekamo.

Ja sam veoma nestrpljiv, mada znam da sam već video takvo.

Šta mogu: Godine!

Pozdrav zeoN_Rider

Pozdrav!
Zao mi je G-ne Bora sto u ovoj temi (175W Mosfet pojacalo sa IRFP250) ima vise tema!?
Dajte ideju kako da razresimo ovaj problem? G-ne zeoN_Rider mozete i vi da pomognete?!
Pozdrav,..

_{[Ovu poruku je menjao ZX-0 dana 23.09.2009. u 11:13 GMT+1]}

I meni je zao, ali sam prihvatio izvinjenje! Evo i sam sam prijatno iznenadjen kako sam ja to lepo i lako resio... ;-)

G-ne zeoN!
Personalno pitanje vama: Jel' ste culi nesto o Megalitskoj opservatoriji "Kokino"?!
Ona se nalazi oko 20km severno od Kumanova R. Makedonija, juzno od R.Srbije na granice oko 5km.
Pozdrav,....

P.S.
Ovo pitanje vazi i za druge?!!!

_{[Ovu poruku je menjao ZX-0 dana 23.09.2009. u 12:11 GMT+1]}

ZX-0
Pa ja malocas "uredih" temu da nema offtopic-a a ti ponovo...??? Pa hoces li ti da se lepo razumemo ili treba drugacije?!

G-ne!
Zasto ste isklucili zeoN-a!? Koji e je poslaao,..
znam da peces za dusu domacu rakiju!
Daj malo da je probamo ja i zeoN!!!
Veliki pozdrav G-ne Jagodic!

_{[Ovu poruku je menjao ZX-0 dana 23.09.2009. u 12:25 GMT+1]}

zeoN-e!
Daj isporuci slike izradjenog Pa300 pojacavaca, neka vide i uzivaju Forumci!!!
sifra: Probacemo G-ne zeoN domacu rakiju uz meze G-na Bore!!!



_{[Ovu poruku je menjao ZX-0 dana 23.09.2009. u 13:30 GMT+1]}

Pozdrav!

_{[Ovu poruku je menjao ZX-0 dana 23.09.2009. u 19:22 GMT+1]}

Pitanjce!!!
Jel neko izradijo pojacalce od ovih predlozenih??
Junaci dajte se istaknite,...
Pozdrav!

Ne diraj mi Kumanovo!
Nisam znao da su Skopljanci toliko zagrizeni snagom, jel ti mislis da je HI-FI to od 500W, i to ja treba da slusam u sobi???
Nemoj se ljutiti ZX-0 ali imam utisak kao da imas 15 godina, evo ako budem nasao okacicu semu od 20KW!
Nadam se da ce ti makedonska elektrodistribucija biti zahvalna na unistenom 10KV/400V transformatoru.

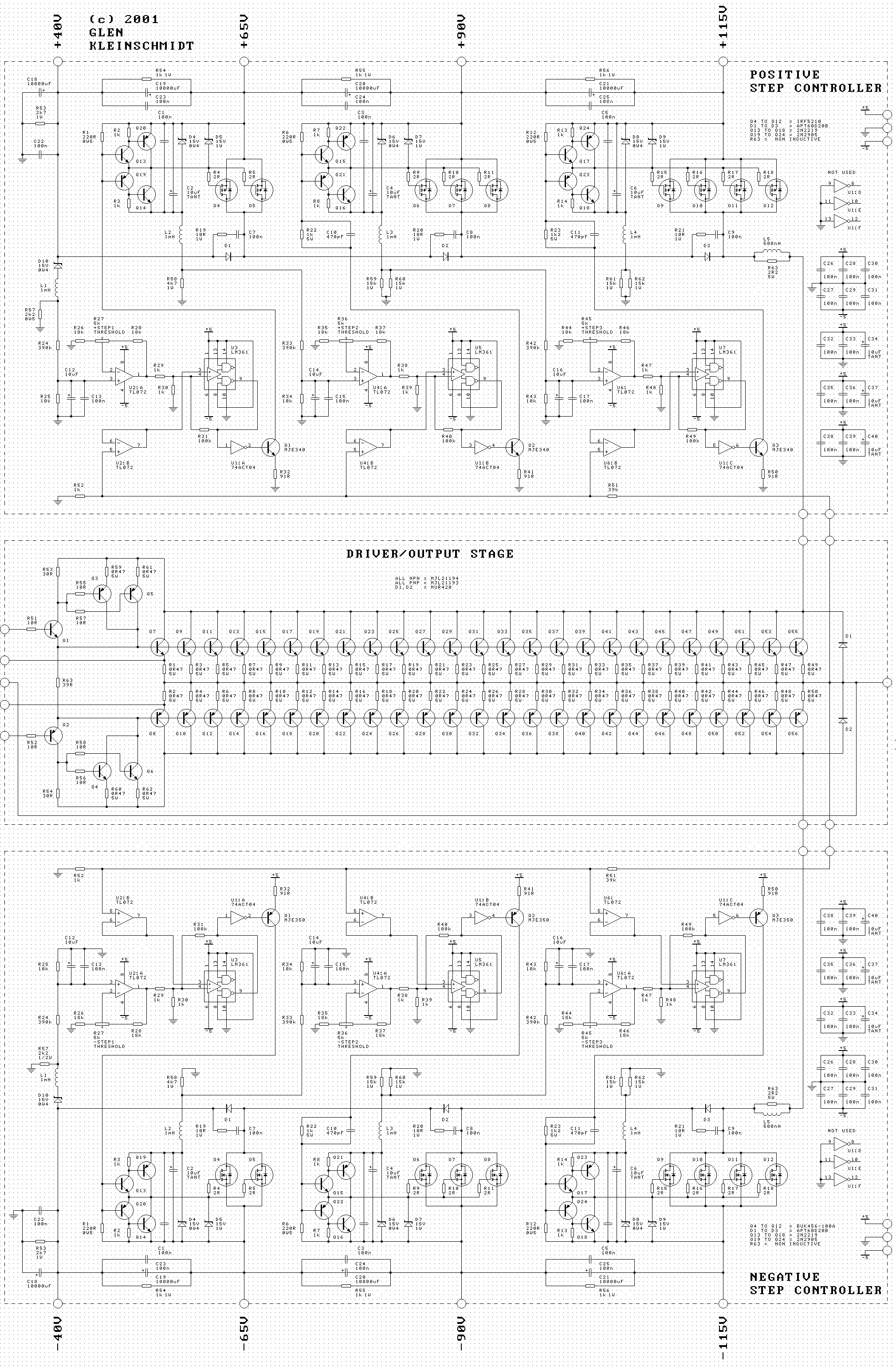

Evo za pocetak pojacivac od 2500W!

_{[Ovu poruku je menjao Pigoza dana 13.10.2009. u 09:47 GMT+1]}

Zagriženim "snagašima":

Čemu to služi?

To majstore!
ima li ko megavatnu semu,da pitamo ove iz elektrodistribucije......he he

Uvek može više

2 komata u bridžu , teoretski snaga 4x (80 kW)

Zdravstvujte!
Pitao sam, jeli neko izradio neko pojacalce od ponudjenih? Mislio sam na ono Slavko54 sto je predlozio od 175W i ovo koje jasam preradio sa bipolarcima od 200W!!!
Pozdrav!

Izgleda da nije... verovatno im nije bilo interesantno?!

Lično Ja sam se malo umorio od tih silnih Vatova!!!!

Pozdrav zeoN_Rider

Nekada su na elektrotehnickom fakultetu u Skoplju pogonili elektromotore sa pojacivacima od 2KW ,jer nisu tada imali toliko jake zvucnike,ne znam kako je to zvucalo ZZZZZ pausa ZZZZZZZZZ, pa sa drugi smer itd... (Ovo je istina)
