potrazi po netu elektorov miliommetar, ima 2 resenja, jedno dc a jedno impulsno.
naravno probaj da ne komplikujes sa digitalijom gde ne treba.

ma zato i pitam, zato sto ja odma gledam to sve kroz ADC :D ... sta cu kad sam seljak :(

odo trazit

http://www.elektor.com/magazin...with-a-multimeter.985421.lynkx

to je jedino sto sam nasao ... al trazi neke kredite :D ... a kad se registrujem, vrti me u krug (confir, email, confirm, email ... etc)

spominje se na netu da je bio neki artikal 80tih ali to nisam uspeo da nadjem

EDIT: Nasao sam ga ... idem sad da kukam kako sam glup sto se ovoga sam nisam setio



_{[Ovu poruku je menjao bogdan.kecman dana 11.09.2009. u 09:35 GMT+1]}

malo laksa varijanta(brze ocitavanje-bez racunjanja) je da koristis struje reda 100mA ili 10mA ili 1A.
Npr. 7805 i R=50 oma(500 oma ili 5 oma)
7806 R= 60 oma(600 oma ili 6 oma)
7812 R= 120 oma(1200 oma ili 12 oma)
Ako koristis struje od 1A koristi dobar(veliki) hladnjak za stabilizator jer ce dosta da se greje.

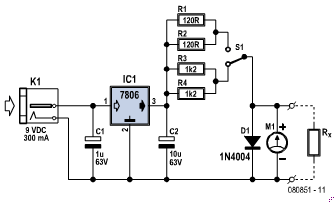

hvala, skontah kako radi cim sam video semu ... 7806 +60 (600)R cine 100 (10) mA generator struje tako da samo merim pad napona na otporniku koji merim ...

nisam bas 1/1 sa onim cemu sluzi ona dioda ... tj. kompletno mi rusi koncepciju, ja ne bi stavio tu diodu uopste ?! .. jeste na njoj voltage drop ~1V ali upak utice na merenje?!? ili ne?

ja sam imao ideju da probam nesto slicno samo da stavim programabilni diferencijator pa to skaliram na 0-5 i adc-ujem .. ali nema potrebe, sto rece guja, ne treba komplikovati gde ne treba :D

mislim da cu ja da idem sa 7812 i 120/1k2 posto tu ako koristim 1% otpornike imam 1% gresku ... ako vezujem 2 paralelno da dobijem 50/500 tj 60/600 duplam gresku na 2% ... cemu onda miliomi ako dizem gresku toliko :D

ide sad vikend, prvo cu da probam ovako na suvo kako se ponasa .. a onda ko zna, mozda ipak dodam na to onaj deo sa programabilnim diferencijatoroim + neki pic .. imam ih svuda po kuci :D i neki display :D .. cisto na proto bordu da vidimo kako sljaka :D

hvala za savete ... i dalje ne mogu da verujem da se nisam sam setio da napravim ovo ..

78xx i lm317 su stvarno jednostavni kao izvori konstantne struje ali ništa mnogo komplikovanije a daleko bolje i podesivije je operacioni plus trandža i fini, stabilni Rsens. znači ako je i vrljava vrednost otpora, uvek možeš kontolnim naponom da nateraš struju na tačnu vrednost

E nijebas tako. Pored tog 60 oma imas i tvoj nepoznati u seriju. Elem mjeri se napon na razdjelniku napona. Doduse to je dosta nelinearno pokazivanje.

nisam bas 1/1 sa onim cemu sluzi ona dioda ... tj. kompletno mi rusi koncepciju, ja ne bi stavio tu diodu uopste ?! .. jeste na njoj voltage drop ~1V ali upak utice na merenje?!? ili ne?

Dioda je stavljena da se ne prekoraci mjerni opseg instrumenta. Otpornici se biraju tako da pad napona na nepoznatom otporniku bude manji od 0.7V.




Poslusaj ovaj savjet.

taj deo sa razdelnikom mi je jasan ... sad i dioda .. (jesam spominjao da sam za analognu elektroniku tukac, kao i u zivotu, il je crno il je belo, sve to izmedju je ... :( ) ..



da ne bih ja sada pricao o write barriers na XFS, ZFS, EXT4, ajde pleeeeeease daj ovo u malo vise reci :D ... siguran sam da je jednostavno kao i ovo sa 78xx ... al za nas crno bele ako moze malo konretnije objasnjenje :D .. siguran sa da ce me bude blam kad vidim na sta si mislio (ko sto me bio blam kad sam video resenje sa 78xx) al necu ga ja sam smisliti nikad

Mogao bi i ovako to da resis , ali to sad zavisi sta si ti zamislio ? Kao sto si naglasio 3 cifre pokazivanje , da li je to bas neophodno ?

Ovaj post je veoma iskusan , mogao bih da obrazlozis , zato bas ovo trazis ?

Jako je bitno ne komplikovati sebi zivot , to je najbitnije , resenja ima raznih .

To sve izmedju , ipak je na kraju ili crno ili belo !

Mozda jos nismo tu stigli za ovu problematiku , nema tu blama ili ne znas ili znas , ko dodje pre do resenja i podeli to sa tobom , bar ja mislim da ima vremena za sve , pa tako nemoj ni zuriti do resenja , bitno je sta i dokle mozes , blamiranje zaboravi .
Mnogo nedorecenih tema imam i ja , zbog toga nije niko naopak pa se cekanje nekad isplati ?
Pozdrav

3 cifre .. ma nije nista neophodno .. generalno mi i moj unimer obican od 60E radi posao (da mi je samo da navatam onog nauljenog kiprosa sto mi je zdipio fluke obe bi mu ruke slomio ...) ... meni 99.9% posla odradjuju ovi logic analyzeri koje sam pravio i slicne sprave ... al se igram vec neko vreme sa ovim 3d printerima ( elco.crsndoo.com ) i sada tu seces recimo 4-6 oma NiCr zicu za grejac ... bez veze sam pravio neki extruder i merim 5R zice, i jedan mi pokazuje 4.5, drugi 5.5 ... potpuno svejedno za tu primenu al me to nagnalo na razmisljanje kako napraviti "precizan" ohm metar a da pipalice ne kvare racunicu ... onda video nekoliko tekstova na temu 4wire ohm metra .. pa sam se zamislio kako bi to napravio .... elektronika mi je hobi, analognu nisam radio duuuuuuugo, zadnji put nesto ozbiljnije (neko pojacalo) pre 20+ godina .. sta da ti pricam, kad treba da koristim op-amp svaki put citam isti pdf :D ... a tranzistor je super stvarka da pustis vise struje / veci napon na uredjaj koji palis/gasis uz pomoc pateticnog 3V izlaza sa uC-a :D

dakle, da se vratim na temu, nije bitno da bude 3 cifre, nego je meni ideja da vidim kako bih (i onda i napravim) neki precizan ohm meter ... "for the fun of it" .. no citajuci ovih dana .. deluje da tu bez kalibracije nema nista, a referentni otpori nisu bas dostupni na svakom cosku :(

za elektor, nasao sam tu semu sa 7806 .. to je verovatno "DC resenje" .... skonto sam kako sljaka, probacu naredna dva dana .. impulsno nisam nasao ... za komplikaciju ... kao i u svakom poslu, sto bolje znas materiju - manje komplikujes ... ako znas da se nesto zove "kais" ne moras da ga pokazujes preko "ono sto ti drzi pantalone a nisu tregeri" :) ... tako i ja .. pokusavam da resim nesto sa onim sto znam .. o analognoj je jedan prosecan tv serviser vise zaboravio nego sto sam ja ikad znao :( ... (bez uvrede za tv servisere) ... a za blam .. prosto je .. kad ti pola sada objasnjavas okolo naokolo i neko ti kaze "kais" .. kako da te ne bude blam :D .. mene jeste :D ... doduse, nije me blam blama ..

Jurio sam nesto za MAX038
i Bogdane ovo kao da je pisano za tebe

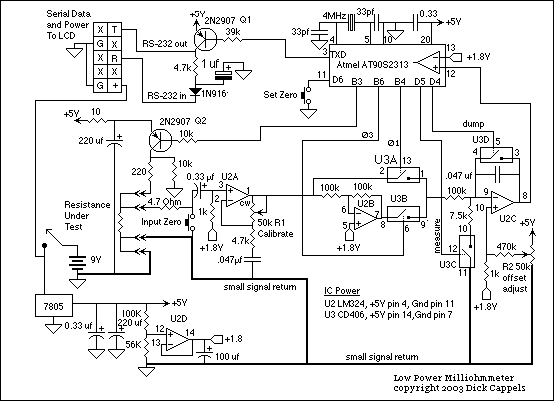

A Microcontroller Based Digital Lock-In Milliohmmeter
http://www.cappels.org/dproj/dlmom/dlmom.html

Komplikovanije ne moze biti :)

Imas i source u asembleru.

------------------

Covek je bas vredan i nesebican - treba pogledati i ostale projekte.
http://www.cappels.org/dproj/Home.htm

_{[Ovu poruku je menjao PedjaZ dana 12.09.2009. u 12:52 GMT+1]}

fala, videh link .... deluje zanimljivo :D ...

sto se tice komplikovanosti - ja reko da se uglavnom komplikuje kad se ne zna materija :D ... ja vise volim da mi neko da jednostavno i elegantno resenje :) ....

ovo deluje kao "impulsno" resenje o kom je gruja pricao ... moram da priznam da mi nista nije jasno :D ... uC ovde ne radi nista pametno, salje 1KHz pingove i cita rezultat sa integratora ... sta lm324 radi ... pojma nemam :D (znam cemu sluzi ali .. ne vidim iz prve kako sljaka ovde) ... sve u svemu, idem malo da pogledam bolje semu :) mozda i provalim,

guja a ne gruja.

za ono elektorovsko rekoše (beše davno, ne pamtim baš sve) da je impulsno rešenje zarad manjeg grejanja ali da ume da bude veselo kod induktivnih "pacijenata".

Da naravno , kao prost primer , otpor nekog induktivnog kalema , trazi se otpor a impulsno pobudjuje taj namotaj = eto greske ukoliko ipulsno pusta na takve pipalice .
Bitna stavka da je prvi kontakt sa otporom cist DC , a posle konverzije , taj napon dovesti u frekvenciju koja je tebi potrebana , nije toliko komplikovano koliko je bitno da je taj uredjaj pouzdan . Kad pisem pouzdan to se odnosi na izlaz konverzije da li je linearna racunica posle izlaza konvertora na frekvenciju , sta trazi mikrokontroler ?
Pozdrav

gujo izvini, vidis da sam prolupao...

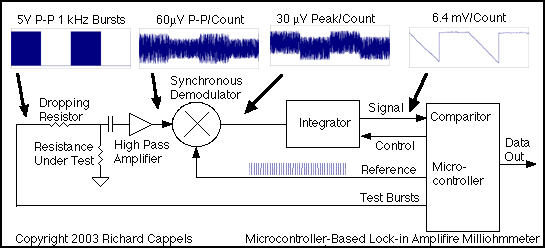

peco, ne vidim da li ovde uC broji ili radi adc .. na blok semi pise komparator .. dovodi mu tamo 1.8V na drugu stranu tako da bih rekao da broji ... al nista ja ovu semu ne razumem za sada .. nisam se jos udubio (stislo sa druge strane) .. al posle 10-15min proucavanja - nemam ideju kako sljaka... uC generise taj ping i onda broji sta mu dodje nazad sto bi reklo da ovo izmedju radi "modifikaciju frekvencije u odnosu na R" ... kako - i dalje nemam pojma
