Ma dobro je Dule samo napred!!!!

Pozdrav zeoN_Rider

Svaka čast. Ovo je zaebalo veka. :)

Pozdrav DULE!
Moram da priznam "Ubavo"...... sve si uradio DULE!!!
Daj istakni elektricnu semu i daj sve sto si uradio na LEGEND! (Mislim prikazi PCB, semu i nekakvo objasnenje sta, je sta, tj, sta si mislio, uradio i sta si na kraju dobio!), pa da malo strucno Caskamo!

VELIKI POZDRAV DULE i iskreno samo NAPRED!!!

P.S.
Daj gledajte "Veliki brat" i Boki-13, udaren sa "Mokrom carapom"!!?

_{[Ovu poruku je menjao 1OXB dana 14.02.2010. u 12:51 GMT+1]}

Sema: http://bas.elitesecurity.org/LEGEND.gif
PCB: http://bas.elitesecurity.org/leg-stage_masterPCB.pdf


Meni je bas ruzno ispalo.. Sad cu da peglam drugu plocicu,valjda ce ona biti bolja.. U svakom slucaju pocepacu ti one "zvucnike"..

Idemo napred..

I šta će mo sa hidrgenom?

Projekat stoji posto Stefan ne moze da se seti da donese hidrogen... :p

Da ne zna neko gde ima da se kupi hidrogen 30%?

30%-ni hidrogen se zove jos i "perhidrol" i ima ga svaka apoteka jer upravo razblazivanjem perhidrola prave one male bocice sa manjim koncentracijama za prodaju. Perhidrol je veoma korozivan i opasan i nesto nisam siguran da ce hteti u tom procentu da ti ga prodaju! I sa manjim koncentracijama ces takodje zavrsiti posao (6% ili 9%) samo ce proces duze trajati. Znam ljude koji odavno koriste 9% i 12% koji zene koriste za farbanje kose i nemaju problema.

Što me ne pitaš!

Kao i 10XB, tako i Ja kažem, znači apoteka!

Ili probaj u frizerskoj zadruzi ili kod nekog ženskog frizera!!

Pozdrav zeoN_Rider

Pa mislite da nisam probao u apoteci... Nema... Stefan je kupio negde na Dorcolu,mislim da rece bas u frizerskoj zadruzi,ali mi daleko da idem do tamo.. I ja sam koristio 12%,ali je nagrizanje trajalo vise od sat vremena.. I na kraju plocica nije ispala dobro.. Pa sam odlucio da cekam taj od 30%,valjda ce ispasti bolje..

Pogledaj u više apoteka, nemaju ga svuda. Zadnjih par godina nalazim 30% hidrogen uvek u nekoj apoteci, ali se desi da to uvek bude u nekoj drugoj.
Inače, to što ti se pločica razvijala tako dugo nije zbog tih 12%, bar ne dirketno, jer je poznato da se hidrogen vremenom sam od sebe "raspada" tako da ako je dugo stajao on u stvari nije imao verovatno ni upola. Može da bude i do kiseline, ali svakako sa 12% hidrogenom može i te kako da se završi nagrizanje za par minuta. Generalni savet je da ako ide sporo dodaš još hidrogena.

Pozdrav.
Sinisha

Pogledacu u vise apoteka..

Sto se tice nagrizanja,brze nije moglo. Ne znam da li je sloj bakra debeo ili sta je.. Potrosio sam ceo jedan hidrogen i skoro litar sone kiseline.. Mislim da je problem sto je hidrogen u gelu...

Ama Dule zasto NaOH 30%,pa kupi u boci Ferihlorid,ili imas u kesi da razblazis sa vodom,radio sam i ja sa 30%,ali cemu kad postoji ferihlorid?
Probao sam i onaj 12% za kosu,ali sadrzao je balzam i nije uspeo da nagrize plocicu ni posle pola sata!

Ma da,nema sanse,vise od sat vremena je nagrizalo... Nisam radio nikad sa Ferihloridom,a ne bih sad da eksperimentisem posto komad vitroplasta kosta 580din.. Valjda cu dobiti danas obecani hidrogen,pa cu javiti sta sam uradio!

Teško da je bakar bio debeo ako je u pitanju standradni vitroplast, pre će biti da je do hidrogena. Radio sam samo sa tečnim pa ne znam kakav je taj u gelu, ali ne vidim šta bi drugo moglo da bude sem njega ako je kiselina dobra. Nadam se da ne sipaš vodu u rastvor?

Pozdrav.
Sinisha

Sa slabijim hidrogenom će proces sigurno duže trajati, samo treba staviti više hidrogena. Nekada davno sam radio sa takvim hidrogenom (čini mi se 9-12%) i radilo je osim jednom kad sam uzeo neki mirisni, onda nije nikako htjelo. Moguće da ti neki aditivi smetaju i produžuju proces. Zagrijavanje rastvora će također ubrzati proces.

Dule, pa Ferihlorid u boci ti je pripremljen,nema sta da rastvaras i da nagadjas,time se i nagrizaju plocice,NaOH je stara metoda i veoma agresivna.
Ne razumem sta da eksperimentises,kad je sve pripremljeno,samo turis plocicu i to je to.
Pozz!


Posto je u gelu,gel samo stoji na povrsini i uopste se ne mesa. Ja ga protresem,ali ni onda se ne pomesa kako treba,samo ostane na povrsini u grumuljicama.. Ne sipam vodu naravno.

Videcemo Pigoza... Hvala svima na pomoci..

I ja sam imao problema sa nagrizanjem plocice. Koristio sam standardnu sonu kiselinu,9%hidrogen i vodootporni STAEDLER i STABILO markere,cistio plocicu pre nagrizanja...em sto je proces trajao predugo(za to krivim hladnocu) em su plocice bile bedno-neupotrebljivo nagrizene. Kasnije sam sa istom sonom i hidrogenom(pri istoj temperaturi) radio plocicu ispravljaca ali umesto markera koristio sam izolir-traku i rezultat je bio ODLICAN. Ranije sam imao neke zagrebacke markere koji su bas mirisali na alkohol i sa njima nije bilo problema. Sa ferohloridom nisam radio mada zvuci mi odlicno! Mislim da je i kod tebe problem u markeru,pa predlazem masan papir i stampac,koliko sam citao ovde mnogi su njime zadovoljni a vec su ti dali i uputstvo kako-gde-kad-cime. Ne daj se pokolebati! Pozdrav!

Marker? Nikako.. Radim toner transfer metodom.. Imam hidrogen 30%,i kupio sam..ne znam ni ja sta,nije pertineks,ali nije ni vitroplast.. Nesto F14,ili tako nesto.. Cvrsto je kao vitroplast,samo je belo nije zeleno.. A duplo je jeftinije. Sutra radim plocicu,pa kacim slike..

Nemoj da mi potrošiš ceo hidrogen, ako mi se svidi kako radi legend, možda pravimo još jednog

Sačuvaj i meni malo, hoću da postanem Blondin!!!

Pozdrav zeoN_Rider

Okanite se hidrogena,ne dam!

Tužiću te tati!

Pozdrav zeoN_Rider

Vidi ti bezobraznika, ja mu pozajmio hidrogen, a on ne da. ccc. . .

Soća!

Pozdrav zeoN_Rider

A gde pise da je tvoj?

zeoN,tuzite,hidrogen ne dam.

Smanjite OFFFFFFFFFFFFFFFFFFF!

Lepo ja rekoh da ne pijete Hidrogen .
Pozdrav zeoN_Rider

10XB,zeoN je kriv,on je najstariji.

Hladnjaci kupljeni........... Malo i Hidrogen pozira,cisto da vam pravim zazubice,i malo su prljavi i malo su jos uvek na auto pojacalu,ali nema veze...

a sta se kuha ovde? sta je taj legend?
hvala

koliko si pukao za hladnjake? To bubanj potok? što ti je lep hidrogen :) i čokoladno mleko :P

http://bas.elitesecurity.org/indexV.html

AUDIO, POJACALA, LEGEND, pa taj prvi.

Ljudi kod mene hidrogena od 30% u skoro svakoj apoteci po 4,5€ litric - nema druge nego u burice pa preko Drine. Pozdrav!


10e..

Ali covece,kako ga Svaba napravi,nikad otvarano,unutra nema ni prasine,sve se sija.. Dva STK461... Mozda cak i radi. Prosto mi zao da mu uzmem hladnjake..

Na prodaju STK ako nekom treba,i sve osim hladnjaka..

Dule da nije taj 'ladnjak mali?, osim ako nisi razmišljao na ispomoć ventilatora!

Pozdrav zeoN_Rider

Džabe Stvarno, jer ćeš da dodaješ ventilator?

Mislim da nije mali.. Oko 240mm je dugacak,sto je dosta.. Mozda na slikama izgleda malo. Nije problem dodati ventilator ako bude zatrebao,mada mislim da nece.

Moraću ja da dođem da vidim to uživo kako si sve uradio. i da uzmem moj hidrogen nazad :PPPPP

vi ako nastavite o tom hidrogenu jos, ES ce da izlazi kao prvi rezultat pretrage frizera u guglu

Srdjane, da li ti to njihova diskusija o hidrogenu deluje patognomonicno iz ugla tvoje struke... ili te samo asocira? :-) Tra... Tra...

Dosta off-a,sta vam je..

Peglam plocicu,merite mi vreme.

Stefane,dodji ako hoces i veceras,pa idemo zajedno,ionako ne znam da odem bez GPS-a..

Bilo je komplikacija,ali uspeo sam..

Fino je ispalo. :) E sad da častiš. . . :PPP

Jooj što je ružnooo!

Pozdrav zeoN_Rider

Primam na poklon lepse!

Gde ces lepse,odlicna je! Pozdrav!

Hvala..

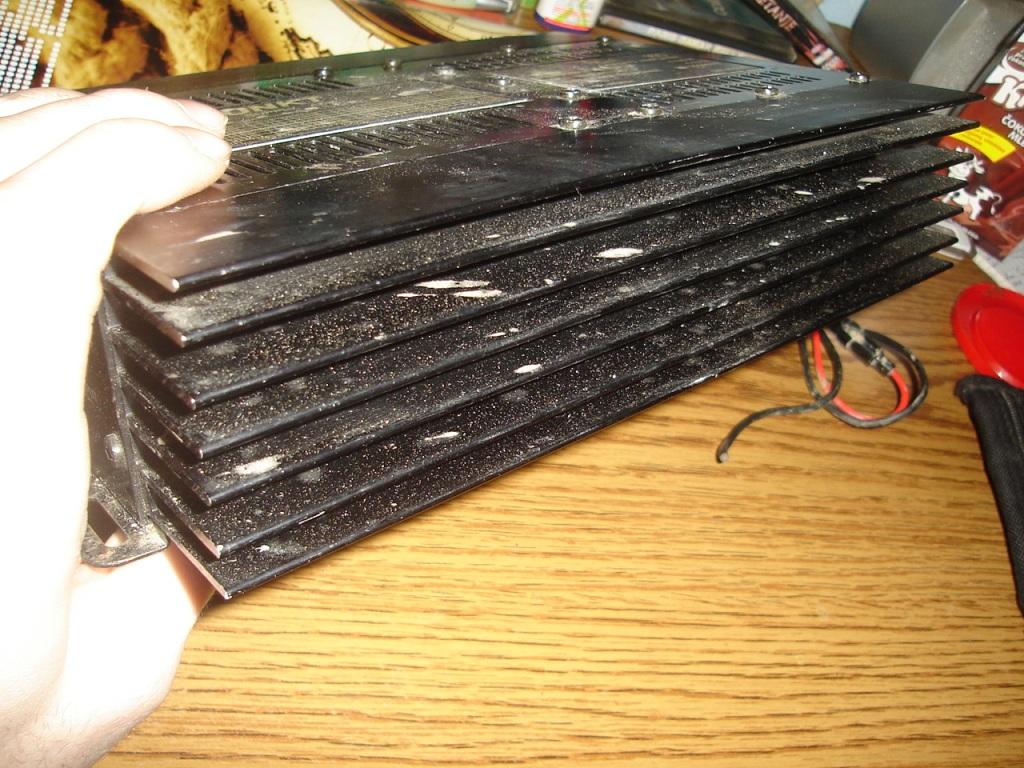

Evo da vidite malo bolje koliki je hladnjak..

Dobar, samo bio bi jos bolji da su rebra vertikalna.Pozdrav!

Dule ovo već liči na nešto!

Koji je ono sat u kutiji?

Pozdrav zeoN_Rider

Jos ce bolje da lici kad nadjem neki hladnjak za MJE340..

Moram da posklanjam sve zivo,sve vidite.. Seiko je sat.. Sto?

Sad cu da probam da narucim trafo,ona narudzbenica ko spejs satl da hocu da kupim...

Jos ce bolje da lici kad nadjem neki hladnjak za MJE340..

Moram da posklanjam sve zivo,sve vidite.. Seiko je sat.. Sto?

Sad cu da probam da narucim trafo,ona narudzbenica ko spejs satl da hocu da kupim...[/quote] Jesi li gledao na netu www.mehatronika.co.rs u vezi hladnjaka? Mislim da ih ima i mikroprinc... Pozdrav!

Volim satove!

Pozdrav zeoN_Rider

PORUKU MENJAO MODERATOR!

Sto se tice teme , bakar je vise pojela sona kiselina , ne vidim potrebu za lepotom u elektronici jer ce sve bakarne vodove pojesti korozija , bolje i trajnije resenje je prekalajisati sve bakarne vodove .

_{[Ovu poruku je menjao 1OXB dana 21.02.2010. u 21:49 GMT+1]}

Naravno,ali nemam alat za to.. A i tek sam poceo da radim,polako..

Inace je tema i zamisljena da kroz salu napravim nesto sto ce valjati..

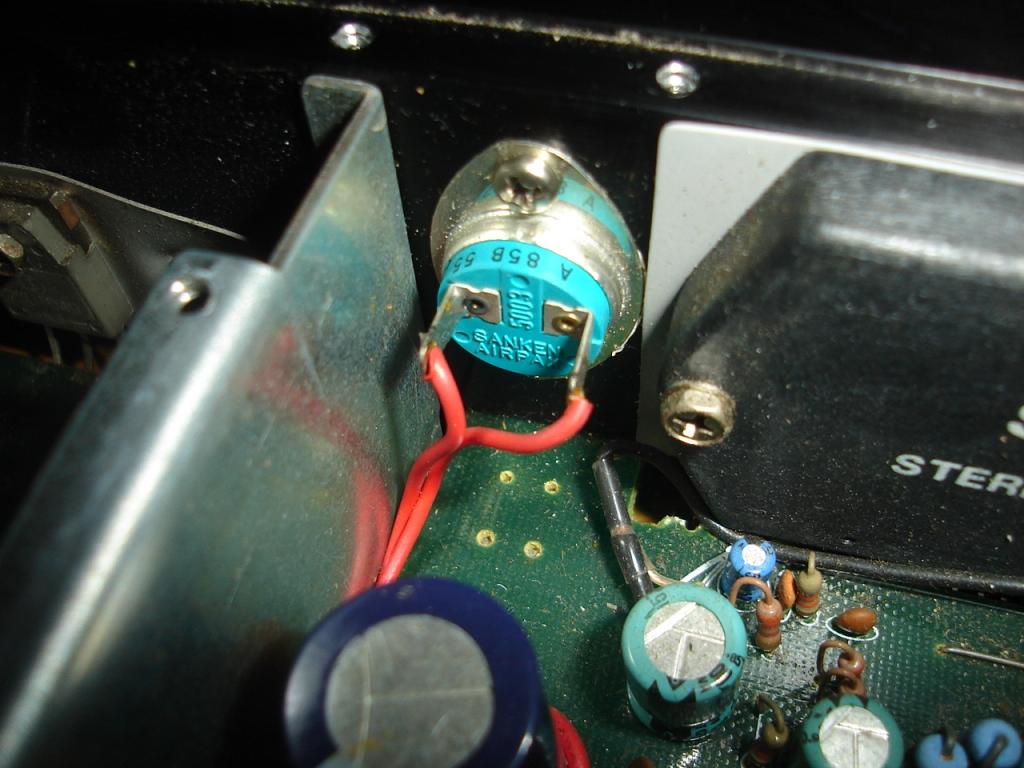

Evo jednog pitanja... Ovo sto stoji na hladnjaku verujem da sluzi da prati temperaturu i pali neku zastitu ili sta vec. Kako bih mogao i da li bih mogao da to upotrebim na Legend-u?

Evo slika,a malo i zeoN da pari oci...

Koliko je sala zdrava i po koga je dobra to ces saznati sa vise staza rada
To zeleno ima u razlicitim bojama i to je bimetal , ili da iskljuci ili da ukljuci kad se nesto pregreje , na njemu pise maksimalni rad kad pocinje da reaguje , treba da pise za koju struju se koristi . Gde ces ga prikljuciti i na sta to je vec tvoj slobodan izbor .

Na slici se vidi sve sto ja vidim..dakle,kada pocinje da reaguje i za koju stuju se koristi? Mogu li ja ovo znaci da prikljucim negde posle trafoa,pre pojacala i da mi to bude kao neka zastita?

Mozda neke detalje nevidis , brojke ispod u krug ispisane , ima takvih razlicitih i koriste se u razne termo prekidace , cesto vidjen u ves-masini kod grejaca pa ima i razlicitih temperaturnih ogranicenja , bitno je da i on ima termo-pastu zato sto je zaobljena njegova povrsina , setio sam se da ima i na disel automobilima kod hladnjaka za visoku temperaturu a ima i ispod -4 stepena da ukljucuje dodatno zagrevanje nafte , ima svega , pa odluci se gde ti najvise odgovara prekid rada ili necega da ukljucuje ...

Hvala Dule, prelep sat!

Što se tiče tog termalnog elementa, to je bimetalni prekidač i obično je u kolu Zvučnika.

Kada se hladnjak ugreje preko zadate temperature tog prekidača, isključuje se linija ka zvučniku.

Ima normalno zatvoren kontakt.

Pozdrav zeoN_Rider

Hvala,ponosan sam na njega.. Mislm na sat..

Znaci mogu da ga upotrebim? Povezem ga na izlaz,paralelno sa zvucnikom ili kako?

Ne Dule, na red sa zvučnikom.

Zamisli da je jedna žica ( Zvučnička ) od pojačavača do zadnje ploče presečena tim Termo prekidačem.

Lepo sam napisao da ima normalno zatvoren kontakt, a to znači da je u hladnom stanju kratak spoj između kontakata.

Uzmi "Zujku" pa proveri!

Jel ima dva komada u tom pojačavaču?

Jel sam zaradio Seika?!

Pozdrav zeoN_Rider

Na red naravno,lupio sam glupost. Mislio sam na red.

Nema dva komada,u tome je problem,a pojacalo ima 4izlaza. Pa moguce da onda nije korisceno da prekida zvucnik.. A mozda mogu i da prekinem zajednicku masu izlaza?

_{[Ovu poruku je menjao 1OXB dana 22.02.2010. u 15:02 GMT+1]}

Da ne bude da nista ne radim...

I sta bi zeoN,kako da vezem ako imam samo jedan bimetal? Mozda bih mogao da ga iskoristim i da mi on pali ventilatore na primer...

Inace kad neko hoce da vam proda ovu belu plocicu,ni pod razno je ne uzimajte...

Ceka se samo trafo.. Dal je moguce da treci sekundarni namotaj od bednih 7V 1A kosta 1800din..? Bez njega trafo je 4000din,sa njim 5800din...

kupi odvojeno jeftinije je, mada zauzima malo više mesta, ali nema veze, tebi to nije problem. :)

p2532420]dule6491[/url]

I sta bi zeoN,kako da vezem ako imam samo jedan bimetal? Mozda bih mogao da ga iskoristim i da mi on pali ventilatore na primer...

[/quote]

Iskren da budem : Nemam pojma!

Možda kad bih video to što je ostalo od Blaupunkta.



Vala baš, trebao si Dule da uzmeš onaj transformator za štampu !

Pozdrav zeoN_Rider

Pa da, on je džabe. To ti je najbolje rešenje.

Ako ces raditi zastitu zvucnika, stavi bimetal u seriju sa spulom relea.Pozdrav!

Mislite ovaj za 7V? Aj saljem ti Stefane mail sad..

Ostatak Blaunpunkt-a:




@ogylab
Razmisljam jos kako da ga iskoristim..

Ovako gledano izgleda da je u kolu + napajanja!

Pozdrav zeoN_Rider

Hm... Pa jel moze kroz ovo da prodje mojih 12A?

U nekim aktivnim kutijama sto sam nedavno radio, stavio sam bimetal u seriju sa jednim releom sto gasi komplet napajanje. To mi se cinila bolja varijanta nego da gasi zvucnike, jer je taj bimetal "poslednja linija odbrane" i kad termo zastita max. ubrza ventilatore i oni iz nekog razloga ne uspiju ohladiti pojacalo bimetal sigurno gasi i spasava. Na kraju krajeva ventilatori mogu iz nekog razloga zakazati. Pozdrav!

Razmisli malo Dule, koliko trpe bimetalni prekidači u bojleru, tj. termostatu?

Pozdrav zeoN_Rider

A tek u dizelasima , hladnjacima , cuda ! Najbolje je ovo od Ogija , primar od 230~ i jos osigurac niko nije pomenuo pa i termo osiguraci uhh .

Ostavicemo onda tu odluku za kasnije.. Trafo je valjda gotov u toku sl.nedelje,pa onda sredi i testiranje pojacala,pa tek onda cu da gledam zastite.

Imate neku jednostavnu semu za Soft Start?

Ako ti odgovara imali su gotove u kelcu,nisu bile nesto skupe... Pozdrav!

Trafko 1000RSD.

Pozdrav zeoN_Rider

Sema neka... Delovi za to me nece izaci ni 300-400din,sto bi dao 1000din...

Evo imas ovdje: http://sound.westhost.com/project39.htm Pozdrav!

Hvala...

Ovakav je i Trafco-v, možda malo drugačiji pcb.

Ovo je Trafco-ov: http://www.elecfree.com/electr...art-for-power-supply-units.jpg

Mozda bas i njega napravim!

EDIT: kan042 je malo brzi bio.. :)

Ima i ovako nešto

Pa ovaj Legend izgleda odlično a i kondezatore si mu suoer stavio. A kažeš košta te trafo 5800din. jel to torusni i koliko je jak? Može li malo pojašnjenje oko oznake, kada piše da je trafo 100VA koliko je on wati i koja je to oznaka tj. koji obrazac se koristi da se izračuna snaga u watima?

_{[Ovu poruku je menjao aleksandara 93 dana 25.02.2010. u 22:34 GMT+1]}

Trafo kosta 4000din. 400VA ti je 400W,nema sta da preracunavas...

@kan042
Pa skoro su isti,onaj Trafkov je malo jednostavniji,nema tranzistor...
Jel ovo u PDF-u (mislim na Trafkov) plocica u originalnoj velicini?

Ma da sve je to isti princip samo je onaj prvi bez trafa i tranzistora a drugi sa trafom i tranzistorom. Shema je objavljena u Elektoru, trebalo bi da je prikazana 1:1.
Ja sam pravio takvu ali mislim da sam prilagođavao prema svojim komponentama. Pogledaću pa mogu i to da ti pošaljem u pdf-u 1:1

Trafo kosta 4000din. 400VA ti je 400W,nema sta da preracunavas...

@kan042
Pa skoro su isti,onaj Trafkov je malo jednostavniji,nema tranzistor...
Jel ovo u PDF-u (mislim na Trafkov) plocica u originalnoj velicini?[/quote]
Prodje mi 14 godina od srednje skole u neupotrebljavanju formula ali secam se da su se REAKTIVNA i UKUPNA snaga racunale u VA a AKTIVNA u W. Sve tri su vezane sa cosΦ (stepen iskoristenja) i pravouglim trouglom pri cemu je ukupna snaga-hipotenuza,aktivna snaga-horizontalna kateta a reaktivna snaga-vertikalna kateta,i medjusobno se odnose po Pitagorinoj teoremi. U ovom slucaju to nije preterano bitna razlika,samo zelim reci da nije isto VA i W . Pozdrav!

@kan042
Ajde ako ti nije tesko..unapred zahvalan..!
@STK
Naravno,ali razlika je toliko zanemarljiva da nema potrebe za bilo kakvim proracunima..

U ovom slucaju-slazem se,naravno. Lepo napredujes sa izradom,da li koristis u izlazu IRFP260 ili IRFP240,i na koji nacin si ih uparivao? (sve bi ''lako'' uradio do tog uparivanja fet-ova,tranzistora i sl. Zna li neko mesto-stranicu gde se to objasnjava? ) Pozdrav!

Pcb je za toner-transfer izradu, znači gledan s gornje strane.

Okrenuto u ogledalu,savrseno. Puno ti hvala!

@STK
Da sam radio verziju sa 8 fetova po kanalu uparivao bi ih,ovako nema potrebe,barem mi tako kazu. A i nece on nikad biti odvrnut do max.. Inace u izlazu je IRFP240.

To se lako resava...

To je ta slika koje se rado secam,i nije vezana samo za snagu,nego i za otpor-e! To je to... Pozdrav svima!

Trafo je naručen, trebao bi da stigne u ponedeljak. Dule kad pravimo svečano paljenje mašine?

Javite bar dan ranije da bekapujem podatke na vreme!!!

Pozdrav zeoN_Rider

Bice vatrometa!

Ma Stefane,vidis da sam lenj.. Mrzi me da namontiram hladnjake.. Treba da izbusim vece rupe na plocice,da lepo stavim izlazne,da kupim one hladnjake male u Silkenu,pa da izbusim ovaj veliki,da sve to montiram,da napravim soft start... Znaci tamo negde u aprilu..

Ma najbolje za novu godinu da imamo vatromet. . . :)))

Znači za Uskrs!

Pozdrav zeoN_Rider

negde oko svetog Talalaja...

Kako mi offujete u temi,ccccccc......!

@10XB
Jedno pitanjce... Koji od ovih hladnjaka bi mi stao na plocicu za MJE340? http://www.kelco.rs/katalog/komponente.php?IDgroupweb=8320

http://www.mikroprinc.com/proizvodi.aspx?sub=p&pg=F50

Pogledaj ML26...

ML26 ili ML1 ili UA17

Legend zivi!!

Stefan i ja smo ga pripremali za paljenje.. Proveravamo napajanje pre nego sto ga prikljucimo na pojacalo,Stefan zaduzen za ubadanje u struju. Merim ja,kad ono umesto 100V,89V.. Gledam sta je,ne mogu da verujem,kad me pita Stefan:"Da ga ukljucim na malo duze?".. Gde ne prestajemo da se smejemo....

Nego,mirna struja nam ja malo zadavala probleme. Umesto da raste kako se pojacalo greje,ona pada.. I pada,i pada.. I nekako je stabilizujemo na 60tak mA,mada i sada dok radi pojacalo kad je vrlo tiho unimer pokazuje 0.05(preklopnik na 20A),sto mu dodje 50mA,sto je malo.. Kako pojacavam skace,ali ne mogu bas sad da ga testiram,kasno je. Pise da za Legend treba 65mA po izlaznom paru.. Jel to znaci da ovo sto smo merili u pozitivnoj grani napajanja treba da bude 65mA ili 2X toliko zbog 2para koja su u izlazu?

Sutra prenosim utiske o zvuku,kad ga budem malo zagrejao.. Inace u mirnom radu nema nikakvog zujanja,suma,i na maloj snazi se lepo cuje...

Meri pad napona na keramičkom otporniku 0,1 Om, to ti je po jednom tranzistoru!

Pozdrav zeoN_Rider

I toliko je radio... :(

Jutros ga ubodem u struju i pocinje da svira i odjednom izgori otpornik od 1K sto ide na kolektor 2N5401.. Jedino sto sam uradio a da nije bilo kao juce je sto je instrument bio povezan u pozitivnom vodu,ali nije bio upaljen.. Pa mozda ne provodi kad nije upaljen... Probao sam sa zamenom otpornika,ali nije uspelo naravno.. Sta je crklo,2N5401?

2N5401 i MJE340 ispravni... Crkle obe diode 1N4007,dal sam prosao samo sa njima?

Offset -9.6V sa promenjenim diodama.... Trimer za simetriju je otprilike na pola,oko 560ohm... Zastitni otpronici se ne greju,a onaj otpornik od 1K se greje opet.. Mada jutros sam palio bez zastitnih otpornika.. Nisu valjda izlazi crkli? Ili BD139? Nema sta drugo! Zamenicu danas zenerice,ove diode i sve tranzistore osim izlaznih...

_{[Ovu poruku je menjao dule6491 dana 02.03.2010. u 10:20 GMT+1]}

Ne provodi kad nije upaljen nažalost!
Iz tog razloga ti je najsigurnije i mjeriti struju mirovanja na otporima 0.1 Ohm.
Sve sluti da si spalio izlazni FET u pozitivnoj grani...
I meni se slično dogodilo prije nekoliko godina kad sam radio Borin Blaster ( ko radi taj i grješi )...
A što je najbitnije ništa nije nepopravljivo ;), sretno u otklanjanju problema...
Pozz

A ko je tebi dozvolio da ga uključuješ, to je Stefanov posao!!!

Pozdrav zeoN_Rider

Sad sam merio,i kada je na 20A provodi i ugasen,ali vise nemam pojma na cemu je bio... Ko zna sta se desilo,moracu da zamenim i fetove onda...

Stvarno Dule, pa trebao si mene da sačekaš. Znaš da ja imam tu brzinu za nalo isključivanje ;) , a i trebao si prvo da ga uključiš na kratko, pa onda na malo duže. . . :-PPP Šalim se. Ma popravićeš to. :)

Od 4izlazna 3 su kaput... Sad cu da ih zamenim pa da spalim jos koji...

Zameni sve, i taj koji je preživeo pitanje je kakav je.

Mislim da ti je pojačavač preoscilovao, proveri sve još jedanput!!!!!!

Mada gledajući šemu tu za probu možeš i Bipolarne tranzistore da staviš samo za probu, i stavi samo jedan par.

Da ne goriš bez potrebe!!

Pozdrav zeoN_Rider

Stavi samo 2 izlazna FET-a dok ne utvrdiš šta je problem!

Popravljeno u rekordnom roku... Sve sam izlazne zamenio i BD139 zajedno sa njima.. Treba da zamenim i onaj otpornik od 1K,posto sada ima 800ohm,posle incidenta.. Zamenicu i ove sitne delice cisto da sve bude ok. Mislim samo da treba da mu dostelujem sad mirnu struju,nema snage...

Mirna struja nema veze sa snagom!

Pozdrav zeoN_Rider

Zdravstvujte!
Zato mirna struja ima sa klasom rada, itd, itd,...
Da ne budem "drzak" ponovo izlazni MOSFET-tranzistori ima da produvaju po pola sata pa i viSe rada,..
Stisnite zube!!!!
Cao,...
G-ne zeoN, na noktima prstiju da pogledaju oscilovanje,...

P.S.
Pogledajte Azdaju-one!!???

_{[Ovu poruku je menjao ZX-0 dana 02.03.2010. u 14:33 GMT+1]}

Nesto ne valja..radi ono,ali kao da izlazni ne rade.. Nema snage,nema basa... Nista ne gori,samo nema snage za bas...

Hladnjak hladan skroz.. Kad ga ostavim da radi na maloj snazi,pa odvrnem ima snage.. Ali ako pojacam jos izgubi.. I nekako secka zvuk... MJE340 se greje..

zeoN,sta da radim?

Jesi mjenjao 2N5401 i MJE340?

Nisam siguran.. Mislim da jesam,pomesao sam ih sad... MJE340 mislim da sam promenio,a za ovaj mali nisam siguran... Znaci izlazi su ispravni? Kupicu ove male danas,samo da znam da li da kupujem i izlaze?

Znaš gde je ulica Kralja Milutina!?

Očigledno je da je pojačavač doživeo neki šok.

Moj predlog: Sve ispočetka!

Proveri sve otpornike.

Pozdrav zeoN_Rider

Znam gde je,ali sam cu ovo zavrsiti vala... Svi otpornici su na oko ok,osim onog od 1K...

Instrument ovaj zeza,na kraju nije hteo da meri struju,pa sam morao da merim napon,a ko zna sta se desilo dok mi nije merio struju...

Radi pojacalo sve vreme,na maloj snazi se lepo cuje.. Nista,izmenjacu ove sitne stvari,pa cu videti sta kaze.. Samo da mi nisu i ovi izlazi izgoreli...

Zdravo DULE!
Ovaj pojacavac je jako nestabilan (problematiCni su izlazni mosfeti, a i neke druge stvari!!???).
Ovo pojacalce sam radio, jedinstveno ako hoCes da radi da ti nije "dzaba" trud, postavi "struju mirovanja" na 20...30mA i na hladnjak obavezno montiraj poveCi VENTILATOR!?? E tako treba, ...
Cao,...

P.S.
Moze se desiti kod ovo pojacalce da je sve OK, tj, da radi vrlo lepo, a treCi dan pod "Volume 2" (to znaCi pod manjoj snazi) jednostavno da rikne!???
Dule nemoj se nervirati, sve je SKOLA!!!?

Ma SOK je doziveo i DULE!!! ako nije,... dozivece!!?

Sest ovakvih osnovnih LEGEND modula radi "vrlo nestabilno" vec skoro 6 godina ozvucavajuci u Cacku kompleks otvorenih gradskih bazena. Svakog dana tokom sezone kupanja od 09.00 do 20.00 vecina pri skoro 80% snage u metalnim kutijama na zvucnim stubovima oko bazena... kutije izlozene suncu non-stop...... Dva modula imala kvar druge godine koriscenja.... ostali nekako guraju dalje, mozda i "nestabilno" ali guraju...

G-ne Bora (10XB) slazem se sa vama! Ovaj pojacavac dobro radi na vecoj snazi iznad 60%, ali ima neki problem na manjoj snazi, tj, pri sluSanju na manoj snazi od 10...30%???
Da ne bude zabune, ja i dalje tvrdim da imate dobre audiokonstrukcije,...

A šta mislite zašto se zove "Legend"?

Pozdrav zeoN_Rider

E, sada mi je mnogo lakse! Vec sam se bio zabrinuo kada si pronasao da: "Ovaj pojacavac je jako nestabilan (problematiCni su izlazni mosfeti, a i neke druge stvari!!???)."

ZX-0
Ja nemam toliko iskustvo ali mislim da pojačivač koji bez problema radi na 60% snage i više nebi trebalo da ima problema na 10 ili 30% kako ti kažeš bar po mom mišljenju, a nisam ni negde našao na netu da su Borina pojačala se loše pokazala bilo bez obzira sa koliko snage su gurala.
Znam da je ovo teme o Legend-u ali samo da javim da sam našao grešku na riz p3060, nikad nisam sumnjao na delove koje sam stavio nove osim kondova a ispalo da je jedan žičani otpornik crko, to je onaj deo što spaja izlazne tranzistore preko 2 žičana otpornika i ide na izlaz i jedan otpornik je u prekidu, zameniću ga pa ću videti jel radi lepo, a baš sam ta 2 zamenio i nikad ne bih posumnjao na njih i danas sam se baš zainatio da ga popravim i odmah sam našao kvar.
Dule
Samo polako jer kad se žuri može lako da se pogreši, naćićeš grešku sigurno najgore si pregrmeo ovo je sigurno neki manji kvar

Da mirna struja nije dobro podesena kako bih ja to znao?

Ampermetrom,ja ne znam za drugi nacin sto ne znaci da ne postoji... 10XB uvek sugerise da se prva ukljucenja vrse preko zastitnih otpornika kao sto si to vec radio,i sa dva fet-a u izlazu. Tad je trebalo podesiti mirnu struju prvi put i ako je sve ok onda je opet podesavas bez zastitnih otpornika a prema broju fet-ova u izlazu. U svojoj skromnoj istoriji samogradnje pojacala dva puta sam imao problema,prvi put zbog upotrebe paste a drugi put zbog ocajno tanke linije-kratkospojnika koja se sama pojavila pri izradi plocice.Bila je toliko sitna da je nisam primetio dok iglom nisam prosao izmedju svih bakarnih vodova. Nisam strucnjak i nemoj me pogresno razumeti zbog laickih uputa,bice mi bas drago kad ti pojacalo proradi. Pozdrav!


_{[Ovu poruku je menjao STK dana 02.03.2010. u 21:49 GMT+1]}

Neobicno ti je pitanje Dule! Mirna struja nema obicaj da se sama javlja graditelju kao: "ej, nisam dobro namestena". Najcesce moras da je izmeris a to se kod prvih testova i pustanja u pogon bilo kog pojacala nikad ne propusta da uradi a uz to je i sasvim bezbolno! Ako pratis moj tutorijal za prvo ukljucenje videces kako u principu treba obaviti te prve korake. Sve dok nisi 101% siguran da sve radi savrseno stabilno i u predvidjenim granicama NE UKLANJAJ zastitne otpornike u granama napajanja!!!

Mirna struje je bila namestena na fixnih 65mA posle duzeg stelovanja.. A kada sam postavio pitanje,mislio sam kakve bi probleme moglo to da mi pravi.. Pojacalo radi,ali zvuk jednostavno nije cist... Nekako secka,ima snage za bas samo u trenutku kad ga odvrnem i to je to.. Hladnjak hladan,samo se po MJE340 primecuje da pojacalo radi.. Promenjene diode 1N4007,zenerice,ulazni tr,2N5401 i MJE340 i promenjen otpornik koji je goreo.. Sad nista ne gori,ali zvuk je los...
Da li je neko imao slican problem nekad 10XB?

Neki od pasivnih elemenata ne valja!

Poydrav zeoN_Rider

Pa samo mi je to i ostalo da promenim... A koji na primer?

Aman,... bre DULE!!
Kakvo pitanje,...

P.S.
Brzo trazi izlaz iz te agonije!??? da ne "sramiS" G-na Borivoja,...


_{[Ovu poruku je menjao ZX-0 dana 04.03.2010. u 01:30 GMT+1]}

Ajde ZX-0 zaobidji me.

Zamenjeni otpornici koji su mi delovali sumnjvo,svi premereni dobri su,zamenjeni elko kondenzatori svi osim 4od 1000uF,zamenjena dioda 1N4007 u - delu posto je opet probila. I sve je isto... MJE340 premeren,dobar... Odustajem...
Ako nekom treba Legend koji savrseno svira na 10% snage poklanjam...

Ajd' pokloni meni, baš me zanima u čemu je problem!!

Pozdrav zeoN_Rider

Ne odustaj sad!!!
Znači da su ti ostali još samo kondenzatori... Mjenjaj i njih. Mjeri tranzistore na 20 MOhma... Možda na prvu izgledaju OK ali moguće je da puštaju...
Pozz

Posteno receno... NIJE! Cestitam i pamtim te kao prvog kome LEGEND nije proradio. Bilo je ljudi koji su imali problema u pocetku ali sam ja miran jer nikada nije bio dizajn u pitanju vec ili komponente ili nepaznja ili previd!
Ja ovako na daljinu ne umem da popravljam. Posalji mi samo modul sa L profilom bez glavnog hladnjaka i bez napajanja da vidim sta je u pitanju i sredim (sa mojim delovima ako je potrebna zamena - normalno besplatno osim izlaznih), ili evo ako ti je blize posalji Zeonu... mada, ja cu ti bez naknade vratiti sredjene module ali Zeon - ne znam... :-))) kako se dogovorite.

E pa pamtite i dalje,posto je meni Legend proradio iz prve,niste pratili..

Resicu ovo sam,nema potrebe za slanjem... Mislim da sam shvatio zasto je crko,provericu sad teoriju.

Pratio sa Dule ali kad nesto proradi na prvom ukljucenju a kroz koji minut ili sat ili sutra kad se ponovo ukljuci - ne radi, onda ja to ne zovem "proradilo iz prve".
Sta sam mogao da ti ponudim ja sam ponudio... ako ti valja - dobro, ako ne... opet dobro!

Izgoreli su izlazi zato sto instrument nije provodio.. Ali Legend je startovan kao apsolutno ispravan.. Hvala u svakom slucaju na ponudjenom,ali mislim da mogu ovo sam da sredim.

Naime,kao i sto sam mislio,izgoreo je osigurac u instrumentu,i kada sam ja zamenio izlazne tr. instrument nije provodio opet i opet su crkli izlazi.. Tako da cu sutra promeniti izlaze i opet ove sitne tranzistore i diode i radice..

Jesam ti rekao da je možda crkao osigurač u instrumentu.

A da ne znas mozda gde je osigurac? Otvarao sam ga i nisam video osigurac...

Pa negde unutra mora da ima. Nisam zagledao u njega, tako da ne znam tačno.

Moram da ga rastavim celog...

Pa da, msm otovori onaj poklopac, pa tu negde unutra na vidnom mestu bi trebao da bude osigurač.

_{[Ovu poruku je menjao 1OXB dana 04.03.2010. u 09:54 GMT+1]}

Ma otvorio sam ga ja odmah,ali ne vidi se tu nigde,nego mora da se skine stampa komplet..

ZX-0
Poslednji put te pozivam da se korektno odnosis prema ostalima i prema pravilima zivota na forumu. Vise te necu opominjati! Mislim da sam vrlo ocigledno i prijateljski pruzio ruku cak i posle svega sto je ranije bilo.
Ako hoces da budes deo ove zajednice, moraces se ponasati u skladu sa njenim pravilima i ustaljenim nacinom zivota i komunikacije!!!!!

@10XB
Ukupna mirna struja treba da mi bude 130mA?

@Stefan
Nasao osigurac,samo da vidim gde su mi finansijeri,izgleda da su pobegli...

Ne, nego ovako kao na slici:

A ja imam 4 tranzistora u izlazu.. Pise 65mA po izlaznom paru,a ja ih imam dva,zar to nije 130mA onda?

Inace bio si upravu za merenje tranzistora,kada ih merim na 2Mohm izgleda da pustaju...

Ne, 65mA po paru ( ti imaš 2 para )! Mjeri stuju samo u pozitivnoj grani kao na slici koju sam postovao.
Tamo gdje je crvena strelica struja bi trebala da iznosi 65mA ( zamisli da si prekinuo žicu od + napajanja prema FET-u i premostio je ampermetrom )

Pozz

Pa tako i radim,s tim sto ampermetar stavim na red sa + vodom. Ali ne razumem kolika treba da bude struja. Kazes 65mA po paru,a ja imam DVA para,znaci duplo,130mA,ili ne?

Pogledaj sliku! Podesi kao na slici i biće ti sve OK.


Kad ovako podesiš stuju mirovanja kroz oba para će teći struja po 65mA!

Da li je isto kada tako merim i kada ovako merim?

NIJE! Mjeri onako kao na slici koju sam ti poslao i nećeš pogriješiti!!

E zato pitam. Pa komplikovano mi je da otkacinjem FET sa hladnjaka,a i nemam krokodilke za instrument pa ne mogu da drzim pin FET-a.. Kolika struja treba da bude kada ovako merim kao na mojoj slici?

Vjeruj mi da ja na taj način nikad nisam mjerio struju mirovanja a i moje mišljenje ja da to ne može tako!
Možda upućeniji bolje znaju! Da sam ja na tvom mjestu, odlemio bih jedan fet i zavrnuo ga na isti hladnjak! Kratkim ravnim žicama produžio nogare i spoijo ih na mjesto gdje idu bez "D"! Spoijo bi ampermetar od + napajanja prema "D" i podesio struju mirovanja na 65mA, dotjerivao je 30min i to je to ( moraš obraćati pažnju i na simetriju dok štimaš struju mirovanja i stalno doštelavati dok pojačalo ne postigne radnu temperaturu ).
Pozz
PS
NI SLUČAJNO NE DRŽI RUKOM PIN-ove ( pustićeš ih na sekund i odoše izlazni FET-ovi )

Pa tako je po uputstvima 10XB-a.. Videcemo da li ce neko jos da se javi da kaze da li moze ovako i kolika onda tu treba da bude struja.. 10XB,mozda zeoN.. Ionako sad nemam FET-ove,moram da kupim... Hvala u svakom slucaju..

EDIT:

Zato i izbegavam to sto mi predlazes..

U toj varijanti ti mjeriš i struju kompletnog pojačavača a ne struju mirovanja izlaznih FET-ova
POzz

Moze i tako kako kaze vodjang ali je i komplikovanije i riskantnije. Obicno se meri pad napona na Source otpornicima i lako izracuna. Kad meris u glavnoj grani onda se tu dodaje i struja svih predstepena!

Ama Dule, zalemi dve žice na izvode keramičkog otpornika, i meri pad napona na njemu pa računaj.

Valjda ste učili Omov zakon.

A pod hitno nabavi krokodile za pipalice instrumenta.

Jel sad jasno, kakvo crno merenje ampermetrom, batali to!

Pozdrav zeoN_Rider

To sam spomenuo:
http://www.elitesecurity.org/t391392-5-Jos-jedan-Legend
Ali nije usvojeno!

Vidim da ću morati jednu motku pa UDRI!!!!

Pozdrav zeoN_Rider

Drzalju od asova Zeone... DRZALJU!

Koja je cena tih fetova?
Nece samo fetovi da srtardaju, moraces i sve ostalo da proveris!
Pazi samo na trimer za simetriju, nema otpornika koji ogranicava maksimum, ovo pisem jer ocigledno su neki ovde pocetnici.
Sto bi neko od vas mislio da se podrazumeva, staviti trimer na sredini ali je samo 1k ?
Bas je ''legenda'' ovo pojacalo, pogledajte na netu ima brdo ovih pojacala, samo se razlikuje jer nema fetove u izlazu, ima dosta proverenih varijanti na ovu shemu i Bora ih nije izmislio!

Cena nije bitna. Neki ovde? Od tebe Peco samo negativni komentari,ne shvatam sta pokusavas..

Sto se tice asova...hm.

Mericu pad napona,dobro,dobro... To sam izbegavao zbog "tacnosti" otpornika na kojima cu meriti pad napona... Morace to sve da ceka sutra,danas nisam kupio komponente...

Ma moze i od lopate, ali dzabe se nadas da je ona nesto meksa!

Mozda se tebi cini negativnim ali po kanalu je bar 700din. ako ne i 1000din.? to je kao normalno baciti u danasnje vreme, mozda imas para da se igras?
Vidi se da od tehnickih detalja bezi diskusija kao i druge, tvoj problem sto mislis da su negativni komentari, ja bi ipak ustedeo tih 1000din.
Sta ima negativnije od bacanja vremena i para, zadovoljstvo u tome ne vidim, verovatno te pare koje bacas ne zaradjujes sam, ipak da bi nesto savesno radio trebas jos dosta da ucis !

Ps. kad neko drugi ovo cita sto vi pisete, ima se samo utisak da se vi razumete ! O cemu samo vi raspravljate? Moze doci i neko drugi da napise bilo sta sto se vama ne svidi , mislim u elektro-tehnickom smislu pisanja, previse off-a u temi, to je zato sto ste samouvereni, ipak za licne komentare ja bar koristim pp .

Pozdrav!
Zasto su moje "komentariCe" izbrisane!???

Zato sto ne odgovaraju nacinu ophodjenja medju lkjudima na ovom forumu! Mnoge iritiras a pocinjes neke i da vredjas, a to sigurno necu dozvoliti! Vec si dovoljno puta bio opomenut i pruzena ti je prilika da to ispravis.

@Peco
462din me kosta 4 FET-a. Da ih gorim namerno pa i da ispricas sve to... Ovako ne znam sta da ti kazem.. Tema je prepuna off-a,pa sta?? Ti je lepo zaobidji i nemoj da offujes ako ti smeta..

Pozz

Tema nije prepuna OFF-a, a povremeno sa merom i simpaticno zavitlavanje medju drugarima ne smatram stetnim ni na koli nacin. Ne mora sve na forumu biti surovo tehnicki... malo sale opusta atmosferu i doprinosi prisnijem druzenju!

Ha tek sad ukapirah da su u pitanju držalje od Ašova a ne od Asova- Kečeva!!

Ma kakav crni Off, sve je u cilju popularizacije Audio tehnike, ali ako neko baš zabrazdi onda stvarno ima da radi Motka, ma od čega da je!

Pozdrav zeoN_Rider

OFF- fale mi oni smajliji kao na drugim forumima, baš.

Pa ja sam iz pasivnih krajeva... bliza mi je drzalja od asova nego kecevi! Seljak veseljak!

Vise nista necu, pokusaj je propao
Cena nije bitna, meni jeste ja se zbog toga izvinjavam, ako znas neki off-teme od moje strane mogao si da to i napises ovako samo me zbunjuje?
Forum je javan, ne citam samo ja i tvoji drugari evo tako da se spustim na vas nivo, hm ali nisam ljubitelj 'kafanice' ne smeta mi vise nista, mislim da necu vise da ulazim ovde.

Zeone bas si me iznenadio, mozda si ti u penziji ? nisam siguran, procitaj sta si pisao, ako se vec zezamo tj. salimo, bas i nisu neke sitnice za salu, mozda neko kupi sebi dorucak?
Zeone budi oprezan sa takvim izjavama, ovaj tip sale nece te opravdati ako dodje do toga Nedaj boze!
Cilj, mozda savet za nesto kako da se uradi, MOTKA moze da se tumaci razlicito, izem ti salu kad nisu takava vremena!
Slazem se, ali za to ima neko opravdanje o kojem necu ovde pisati.

Samo vas posmatram a komentar na to necu pisati, nije kulturno kad vecina tako misli!
Cuvajte se takvih vecina, ja sam glavom platio nekoliko puta, kolektiv je buvara.

dule6491 radis li nesto osim sto spaljujes tranzistore, mozda imas nesto jos ne ispiricano? A cisto sumnjam da si pocetnik? osim onoga sto ti je instrument ucinio.


_{[Ovu poruku je menjao peca26000 dana 05.03.2010. u 17:18 GMT+1]}

citiram: ''...ako znas neki off-teme od mene mogao si to i da napises,ovako samo me zbunjuje? '' -kraj citata. Peco,iz par tvojih prethodnih poruka saznali smo kako ti se neke/sve sale-posalice ne dopadaju,da mislis da dule voli da spaljuje izlaze pojacala,da je bahat,da ne volis kafanicu,da prezires nivo duletovih drugara na ciji nivo ne zelis da se spustas,pocetnici te nerviraju,slabo podnosis i one sto se razumeju,vecina je zla-kolektiv je buvara... Nije li sve to off-topic? Pozdrav!

Ovde bi trebalo da se pomogne ljudima kada imaju neki problem a ne da se diskutuje ko namerno ili nenamerno spaljuje izlaze itd. A onom kome se ne sviđa tema može slobodno da je zaobiđe. Bez uvrede Peco ali se odnosi najviše na tebe
Nego dosta Off-a Dule kako napreduješ?

I nisam nesto video da si nesto korisno napisao Peco,desio se problem sa pojacalom,tad si cutao,pa me posle pitas koliko kostaju tranzistori.. Svi znamo da je ovo skup hobi i da su greske jos skuplje.. Ali ja sam u ovaj projekat krenuo spreman na te skupe greske,a ljudi smo,gresimo...
Ne radim nista,cekam da odem da kupim FET-ove,nego mi daleko onaj Kelco.. Skinuo sam FET-ove sa plocice i malo ih merio i tu mi nista nije jasno.. Merenja su cudna dosta..

No,nebitno,malo off-a je zdravo sto kaze 10XB,samo necemo o asovima!

Nije bas za neki primer @STK ali to je tvoje misljenje, pogresno tumacenje kao i moje, ovakav nacin komuniciranja ''asovi i motke'' to nisi pomenuo. Al bitno da si pomenuo moje misljenje.
Dule gledaj nesto od sebe, nadovezao si samo @STK!
Znaci nista od mog pokusaja za savet, ok ja sam napustio ovu temu jer vecina trazi.
Dule sve najbolje ti zelim i jedan bolji drugi savet, nemoj nikoga da slusas.
@aleksandara 93 kao i uvek slabo razumes neke detalje ali pogledaj kad vec diskutujes, koja je stranica po redu i sta pise iza toga!

A mene kao komšiju!!!?

Pozdrav zeoN_Rider

Dobro je ti matori (Zeone) ... nemoj nastavljati... 'ajd da malo smirimo stvari... vracamo se temi!

Pozdrav Zeone i za tebe, naravno i sve koji su dobronamerni.
10XB pisem ti PP ali se potrudi da procitas, nije hitno.

_{[Ovu poruku je menjao peca26000 dana 05.03.2010. u 21:50 GMT+1]}

Da vas malo sve vratim na temu...Dule, jel ono BD139 izmedju IRFP240? Koliko vidim na semi i na rasporedu je IRF510.

Dule je verovatno radio stariju verziju u kojoj je stvarno i bio BD139 kao Vbe tranzistor. Radi to i tako ali je pracenje temperature i regulacija nesto bolja sa IRF510 na tom mestu pa je tako dato u poslednjoj verziji.

Jos jedna stvar koju sam primetio a malo mi je cudna...Na slici sam oznacio ono sto mi je cudno a u pitanju su diode, 1N4007 i zenerice. Nikada nisam video da 1N4007 izgleda kao sto je kod tebe, tj. da izgleda kao zener...

Bravo Viktore,imas oko za 10:)))))))

Oko sokolovo!
Sad sam gledao montažnu shemu, stvarno izgleda zamjenjeno.

PS sreća prije novih izlaznih tranzistora ;-)

Sve je radjeno po semi!!

1N4007 je ovo dole levo,a BD139 je izmedju IRFP240,kao sto stoji na semi koja je na sajtu,ili je barem stojalo..! Ne razumem u cemu je problem?

EDIT: Sad je stvarno izmenjen BD139 na sajtu,a skoro sam skidao semu,nesto pre pocetka radova... Sto se tice 1N4007 ne razumem o cemu pricate..?

Mozda mi pogresno vidimo ali mi se cini da je pored otpornika od 330r koji ide na GAte krajnjega desnog feta treba biti Zd od 12 V a kod tebe je dioda 4007???
Isti slucaj je i kod krajnjeg ljevog,a na minus grani napajanja umjesto 4007 je ZD.

Ovako Dule, odstampaj najnoviji raspored Legend-a sa Borinog sajta a zatim se fokusiraj na diode. Odaberes recimo jednu diodu sa rasporeda, recimo ova dioda skroz levo, ona je na Borinom rasporedu 1N4007.Ono sto ti treba zatim da uradis je da pogledas na tvojoj plocici isto to mesto diode i vidis sta na njoj pise, da li pise isto 1n4007. Isto vazi i za ostale diode. Izgleda mi da si umesto 1N4007 slucajno stavio zener diodu 12V a na mestu zener dioda da si stavljao 1N4007. Da li ti je sada jasno sta treba da gledas i uporedjujes?

Aj uporedi to pa nam napisi rezultate, meni se stvarno cini da si umesto 1N4007 stavljao zener diodu.

Ne vidite dobro,sve je to ok koliko ja vidim.. Sinoc vas nisam razumeo bio sam...pospan...

Evo slike malo blize:

Bice da ti ne vidis dobro Dule. Ovako treba a kod tebe je obrnuto!

Ako ti vidis dobro i koliko vidis sve je OK onda nema problema, izgleda da sam ja corav pa i dalje vidim da postoji greska.

Blam.. Nisam ni gledao oznake na diodama,nego sam po izgledu bio ubedjen da je ono zenerka...... Greska,i to kakva! Izvinjavam se,stvarno je greska...ccccc!! Hvala!

Stefan je bio kontrola,on je kriv!

Cudo je da je uopste hteo da startuje i da propusti neku muziku u takvom spoju???

Sta startuje,on i sad radi! Katastrofa...sta da kazem...

Nije dobio dzabe ime "Legend"!



Nemoj vise nista da kazes, samo ispravi gresku i prekontrolisi sve ponovo, po potrebi zameniti ono sto treba, zovi Stefana da ukljucuje i to je to. Sigurno je Marijana umesala prste u ovu zaveru?! Video sam je pre dva dana, ali sam nazalost porucivao kod ovog lika... :(

Auuuu šta nam promače. . . . Ne mogu da verujem. Još se ja tu nešto bio zagledao i nisam ni primetio da trebe zenerica. Video da je dioda, i kao ok je, ali ne vido da treba zenerica. Strašno. Sramotaaa. . . . :((

Kupi nove i zameni i te dve Zenerice Dule.
To nije bas dizajn za prve korake pa se nista ne sekirajte... svi smo pravili greske... CAK I VECE! u pocetku.

Sve od poluprovodnika sam novo kupio,samo sto ostajem pri BD139 barem za sada,zbog montaze na hladnjak.. Lako cu ja to zameniti kad sve bude ok.. Sad cu da polemim,pa pisem...

Viktore,nema ni sad Marijane,lenjstvuje subotom! Mada mi se ovaj vise svidja,dao mi neki ogromni popust.. Ili se zeznuo...

Aj, ali samo polako, nemoj da zuris. Bolje dva-tri puta da proveris neko da posle bude belog dima...

Sa srecom sada!

Ja ne znam sta merim ovde... Offset 0.001V i zelemio sam dve zice na otpornik 0.1ohm na izlazu i merim napon.. Dobijam 0.002V,ako idem preko MJE340 pocinje da se greje... Koliki napon treba da mi bude na tom otporniku?

EDIT: 2N5401 se mnogo greje... Ne da mi se,pa to ti je. Zasto se ovaj sad greje?

_{[Ovu poruku je menjao dule6491 dana 06.03.2010. u 18:34 GMT+1]}

Omov zakon:
I=U/R
0,0065V/0,1Ω=0,065A

Možda te zeza Zener dioda , izmjeri napon na njoj!
Jesi stavio hladnjak na MJE340???

Znam ja omov zakon,ali mnogo treba da povecam struju da bih dosao do tih 6.5mV! Sve skinuo,sve premerio... Sve dobro... 2N5401 se greje ko da ne postoji sutra... Stavio sam hladnjak na MJE340.

Merim izlazne izmedju S i D 524ohm,i to cak izgleda da imam jos 5ispravnih FET-ova... Sve tranzistore sam premerio,svi su ispravni... Diode takodje,1N4007 580ohm,u drugom smeru beskonacno,zener u jednom smeru 755ohm u drugom beskonacno.. I to ne samo ove na plocici,nego i sve ono sto sam menjao kao neispravno..

STVARNO mi nije jasno o cemu se radi...

Aj slikaj pločicu u većem formatu pa je postuj da je pregledamo! Izmjeri napon za zener diodama kad ti je pojačavač uključen!

Na levoj,tj.minus strani napon je 12V (predpostavljam da je to puno),na desnoj,pozitivnoj strani 3.nestoV..

Evo slike:

Čini mi se da ti je nagorio otpor 330Ω! Provjeri da nije promjenuo karakteristike... Na E 2N5401

Mislis na ovaj?

350ohm ima,to je valjda ok...

Ali malo je promenio boju,dobro si to primetio...

Jos neka ideja?

Na taj sam mislio! Ovako odokativno više i ne primjećujem neki problem!
Napon na lijevoj strani mi se čini OK ali ovaj na desnoj 3V mi je sumnjičav...
Ja bih raspoio krajnje lijevi i desni FET pa testirao samo sa 2... Sigurnije ti je ako se desi problem spalićeš samo 2 a ne 4 (u slučaju da dođe do peregaranja).
Nepada mi više ništa na pamet a i odoh se spremati pa u grad, čujemo se sutra...
Pozz i sretan rad...

Testiram sa zastitnim otpornicima tako da ne bi trebalo da mi crknu izlazi... Znaci desna strana je problem.. Hvala ti u svakom slucaju...

Da neko drugi nema ideju?

_{[Ovu poruku je menjao dule6491 dana 06.03.2010. u 21:40 GMT+1]}

Da li si povezao i one tri zice do BD139(IRF510) tranzistora? Ne vidim ih gore na rasporedu, mozda si ih dole povezao?

Jesam.. Jos neka ideja?

5401 moze da se tako greje ili ako je u kratkom spoju unutra ili ako mu MJE otvara bazu previse. Zato imas na Zenerici u donjoj grani punih 12V jer ce ona na toliko da ogranici napon na svojim krajevima a to onda znaci da su ti donji izlazni (u negativnoj grani) poptpuno otvoreni i vuku veliku struju (ako su ispravni) pa onda izlazna tacka za zvucnik mora biti u DEBELOM minusu - koji volt manje od minusa napajanja.
Nesto ti i dalje tu nije ispravno! Nemoj da se baziras na pokazivanjima mernog instrumenta i tako zakljucujes o ispravnosti komponenata. To je nekada nepouzdano posebno sa FET-ovima.

Samo da se javim da sam živ i zdrav ali imao sam neke neodložne poslove.

Upratio sam događanja oko Legenda i jedva čekam rasplet, al izgleda kod mene!!!

Pozdrav zeoN_Rider

@10XB
Izlazni napon je 0.001V... A i kao sto sam rekao,sve vreme su nakaceni zastitni otpornici,kako bi onda crkli izlazni fetovi? Znaci ili je 2N5401 ili je MJE340 ili su izlazni u negativnoj grani? Mada kazem izlazni napon je dobar...

zeoN,ne mogu sad na kraju da ne vidim kako ce da proradi,komsije smo,nismo na kraju sveta..

Daj zameni te prekidaCke izlazne fetove (IRFP240/9240) sa profi audiomosfetima 2SK1058/2SJ162!!? i poveCaj otpornike na 0,22oma/5W, ako hoCes da te vidi BOG!!!!
Cao,..


_{[Ovu poruku je menjao ZX-0 dana 07.03.2010. u 10:24 GMT+1]}

Skidao sam MJE340 i 2N5401 i merio sam im hFE,MJE340 65,a kada sam pokusao da izmerim za 2N5401 otpala mu je nozica od pregrejavanja,pa sam ga zamenio sa nekim kome je pojacanje bilo oko 200.. Evo slike,i dalje se ovaj greje.. Preostalo mi je da zamenim izlazne?

Pohvale DUKI-ju (kao u prezivelim?!)!!!
Vrlo kvalitetna fotka,...
Pitanjce: Cime si to radio??!
Cao,..

P.S.
Moram da priznam da "imas" nekakav talenat!????
Preporuka: ISKORISTI GA!!!


_{[Ovu poruku je menjao ZX-0 dana 07.03.2010. u 10:52 GMT+1]}

Da li mi se samo cini ili je 2n5401 zarotiran za 180 u odnosu na raspored.

Tako treba..

Ako nemas sta pametno da napises ZX-0 nemoj bolje nista da pises! Ovom recenicom si pokazao deo tvog bogatog "konsultantskog" znanja. Neko mladji bi te poslusao i stavio lateralne FET-ove i bacio pare za nove (mozda i nekoliko puta).

10XB,kako da znam dal su mi FET-ovi ispravni?

Molim te zaobidji ovu temu barem...

@10XB i ostatak
Skinuo sam krajnje izlazne i zamenio sam ovaj u negativnoj grani sa krajnjim desnim koji sam skinuo sa poz strane.. I i dalje se greje,naravno...

Dule, vrlo pozdravljam tvoju upornost - to je bitna osobina dobrog elektronicara, ali mislim da ces vise (ili barem lakse) nauciti ako odneses sve kod Zeona i zamolis da sedis uz njega i gledas dok radi ako ti je vec negde u blizini. I dalje stoji moja ponuda.

Pa tako nesto sam i ja mislio.. Samo cekam da mi zeoN kaze kada... Mada mislim da cemo morati da radimo na drugoj plocici,ne testiranoj,posto je ova prezivela dosta skidanja komponenata i nije bas u nekom stanju...

Ma nosi mu to tako... sredjivao je on i mnogo "ubijenije" plocice neboj se!
Kad sve bude OK prepakuj ako bas treba.

Nastavio bih ja i sam,ali se bojim da ne dobije sve prozor.. zeoN...??

Cica je izgleda zadremao malo!

Jel ocete ja da vam prodam hidrogen od 100% ? Ima za sve, da se ne svadjate vise :)
Al ozbiljno pitam!

Dule ne gubi nadu,nego pogledaj sve ponovo,pogledaj da nisi koji otpornik pogresno postavio.
PA svi mi grjesimo,ja sam neki dan uradio svjesnu glupost pa nikom nista.
DA nebi zeona uhhhhhhhhhh.Jos gledam u gotovi izlaz ali djaba.
SAmo polako prosvirace to:))))))

Kad bi se i meni sad zeoN javio bilo bi super! Ali propao u zemlju!

Ma nisam evo sad stigoh.

Dule molim te samo malo strpljenja u velikoj sam gužvi!

Odnesi do moje gospođe.

Pozdrav zeoN_Rider

Ne da zeoN zanat.. Necemo da mucimo gospodju,tesko je!

Resio sada da probam drugu plocicu.. I posto nisam nasao BD139 viska,skinem sa vec testirane plocice. I merim pojacanje,ok,i reko da izmerim unimerom B-C 684ohm,B-E 684ohm,i sad ono zbog cega pisem C-E 1200-1800ohm.. Da li tu treba da pusta ili ne? U medjuvremenu sam nasao jos dva BD139 i merenja su ista.. Kupicu nov ja sutra,ali sam mislio danas da probam...

Tranzistor ne treba da ima nikakav kontakt između colectora i emitora, verovatno je on crko. Bolje nemoj sa tim da probaš da ne crkne nešto drugo

Preživeo je šok i curi, bacaj!

Pozdrav zeoN_Rider

Pa onda sam nasao problem i kod stare plocice.. Posto sam ovaj skinuo sa nje.. I to tri tranzistora isto da se ponasaju... Nista,kupicemo sutra,i ima da radi!

Proveri sve te "sitnije" tranzistore i naravno pazi kako okrećeš na pločici kada stavljaš nov, isto bi dobro bilo kada si već skinuo taj bd da ispitaš elemente oko njega jer kada je on stajao na pločici možda je neki elemenat delovao ispravno a nije baš zbog njega i tranzistore uvek meri na opciji koja je najosetljivija na unimeru a dosta su dobri i unimeri sa skazaljkom za takvo ispitivanje

Ako si siguran da je samo on, nadji negde sa neke stare plocice bilo koji NPN u tom kucistu i probaj. Ako bas ni to nemas, stavi neki mali NPN kao BC547 ili slicno, samo ga cvrsto priljubi uz hladnjak i probaj. Tu je odabran tranzistor u TO126 kucistu uglavnom zato sto je ono zgodno i vece povrsine za srafljenje na hladnjak, ali tu moze i bilo koji mali BC NPN.

MJE340 ne moze?

Ko kaze da ne moze?! Samo ako je ispravan.

Samo ga turi pa probaj!

Samo cu reci da komsije veceras nece spavati? zeoN jel cujete i vi tamo kako svira? :)

Druga plocica radi,a siguran sam da ce raditi i prva,da je isti problem...

Samo pazi da ne zovnu muriju xD a problem je bio samo u tom tranzistoru

Pa naravno,neka sitnica je morala da bude. I to su tri komada isto probila. A izlazne sad menjam,i imam jos 5ispravnih... A vi me napali da kupujem tranzistore bezveze...

Nego sam malo pozurio sa merenjem mirne struje,morao sam da vidim dal ce da radi. Pa sad kad slusam na 30% pa kad naglo smanjim,pad napona mi bude 4.5mV.. Da dostelujem sad to na zadatu vrednost?

Eto Dule samo polako,rekoh ti da ce proraditi.

Rekoh ti ja da mjeriš na 20MΩ ;)

Bitno je da si pronašao problem sad je sve lakše ( upornost se uvjek isplati )

Kakav pad napona? Misliš na simetriju?

Ja cu ovako da ti odgovorim:
Odes kod automehanicara i pozalis mu se da ti auto slabo vuce. Sta mislis da li ce da prvo gleda motor ili ce da posumnja da ti je vozacko sediste dva-tri zupca unazad pa ne mozes da pritisnes papucicu za gas do kraja?

Zna se kako se ispituje motor.. Isto tako valjda mogu da se ispituju tranzistori..

@vodjang
Probao sam da merim na 20Mohm ali instrument samo baguje... Ovaj je ipak pustao na mnogo manje..

Ne na simetriju,nego na mirnu struju,pad napona na keramickom otporniku koji je u izlazu.. Mada cu to jos testirati pa cu videti sta kaze...

Uglavnom,hvala svima na podrsci i na strpljenju! Naravno kacicu slike kako sta novo uradim,sve do kutije..

Mislim da me nisi shvatio Dule?!
Vbe tranzistor je verovatno jedno od poslednjih mesta na kome bi vecina trazila kvar za ponasanje pojacala kako si ga ti opisivao.

Ja sam mislio na to sto sam mogao da ispitam tranzistore,a ne da kupujem nove.. Mada je moja greska bila naravno,BD139 mi je delovao ispravno,a pustao je...

Ma na kraju... dobro je, ipag ga osposobismo. I, sada kad radi, valja li ti?

Ne valja nista.. Da ga ne ureknem.. Ne mogu da ga testiram onako kako ja volim,ali na ove kutije (razglasne) zvuk je veoma dobar. Bas ne mogu da mu nadjem da mi nesto fali.. U principu nije ni komplikovano pojacalo,ni skupo,a zvuk je na nivou..

Bas tako Dule. Tako je i zamisljen i to mu je domet - nista vise i nista manje. Ako se dobro uradi i hladi to je pouzdano "radno kljuse" sto bi rekli na Zapadu, i lepo ce odraditi manje zurke ili razglase ili manje klubove. Ako ti kasnije "dune" da to poboljsas i pojacas, plocica je vec spremna samo ga doradi na Stage Master nivo - zgodno i jednostavno!

Plan je i bio SM,ali je trafo bezobrazno skup.. A pre svega mi je presudilo sto nemam zvucnike na kojima bi slusao SM,a ne verujem ni da cu ih u skorije vreme ni imati.

Koliko sam primetio ne greje mi se mnogo hladnjak.. Radio je jedno 5min (znam da treba da radi i nekoliko sati) na 90% snage i hladnjaci su bili topli,ne vruci... Ali nista me ne kosta da mu stavim koji ventilator. Sad ide najgori i najdosadniji deo..kutija...

E Dule danas da častiš :-P. Jel mi čitava kutija? Moraću da dođem da čujem kako se čuje zverkan

"Probao sam da merim na 20Mohm ali instrument samo baguje... Ovaj je ipak pustao na mnogo manje.."
Ako pipneš prstima na metalni deo od pipaka unimera pojaviće ti se neka provodljivost jer koža stvara otpor, znači kad proveravaš ili uopšte ne pipaš metalni deo ili pipneš samo na jednom pipku ali najvažnije da si ga napravio sad samo pazi da ti se ne pregreje(ako je hladnjak mali) i naravno uživaj!

A ti mislis da ja to ne znam? Instrumenti su kineski i nisu ni za sta,njima i vazduh ima otpornost na 20Mohm.

Stefane,slusaces ga na novim plocicama,stizu u petak. Mora da bude lepo!

BRAVO DULE! Sìgurno da je kostalo zivaca ali upornost ti se isplatila! I ranije sam imao volju da radim ovo pojacalo samo u SM verziji,sad mi je volja jos jaca a u ovoj temi imacu i ''tutora'' Sad napravi finu kutiju i uzivaj! Pozdrav!

Ne pominji kutiju.. Najezim se kad pomislim na kutiju...

Inace narucene su nove plocice za Legend posto su ove dosta stradale u testiranju,a i nisu na istom materijalu. Plocice je projektovao Viktor i dosta su manje od orginalnih. Narucena je takodje i plocica za Soft Start,tako da ovo pocinje da lici na nesto..

Mogli bi da mi predlozite neke zastite.. Mada nece ovo pojacalo biti maltretirano... Ali npr neka zastita od kratkospajanja izlaza,koliko mi se puta desilo da mi zbog toga izgore izlazi...

Ma samo sam iskopirao i smanjio dimenzije, nisam je sam projektovao!

Sto se zastite tice, vidi u mikroprincu onu veleman zastitu, tu ti cica zeon moze pomoci jer je ima iskustva sa njom ako se ne varam. Postoji na netu varijante sa upc kolom, to ti je mozda najjeftinije da se uradi, dakle samo DC zatitu. na borinom sajtu imas OMNI protektor...Sigurno ih ima jos dosta na netu...

Ne kažem Dule da neznaš ali ti samo kažem da se ne zezneš tu jer sam se ja jedno prešao, a imam jedan instrumenat koji je kineski i testirao sam ga sa jednim od malo boljih i pokazao se kao zadovoljavajući samo što mora da mu baterija bude min 8.90V jer čim padne ispod toga odma počne da zeza ali najsigurniji su oni skuplji i nemaš da se razmišlajš dal je tačno ili ne izmerio

@Viktor
Ne mogu da nadjem tu zastitu na njihovom sajtu.. zeoN,sta kazete za zastitu..?

A nesto da spasim izlaze od kratkog spoja?

http://www.mikroprinc.com/proi...ub=pp&pg=I20&pid=18234

Ima samo DC zastitu i naravno zadrsku prilikom ukljucenja...

Za omni protektor osim napajanja od pojacala treba i 7VAC. Tih 7VAC mozes dobiti pomocu postojec sekundara trafoa i dva otpornika...

Nego zeoN,sta vi kazete za zastite..? A da nije OMNI,komplikovano a i nema plocice.. Znaci treba mi nesto jednostavno,a da ima zastitu od kratkog spoja.. To mi je najbitnije! I treba mi neki sklop da mi pali ventilatore kada dostignu odredjenu temperaturu.. Posto ce retko trebati da se pale,pa da ne rade non stop bezveze...

Sutra stizu nove plocice,bas me zanima kako ih covek uradio.

Nikad nisam voleo zaštite od kratkog spoja!

A što se tiče kontrole brzine ventilatora u zavisnosti od temperature hladnjaka, mislim da u Radi Klubu imaš tako nešto.

Jedan je običan a jedan "Diferencijalni" termostat, pa pogledaj.

Pozdrav zeoN_Rider

Sta im fali? Sad cu da pogledam to u RK...

Obican mi deluje ok.. Samo mi nije najjasnije kako meri temperaturu? I koje mu napajanje treba?

Mislim da ima KTY element i montiran je na hladnjak!

Pozdrav zeoN_Rider

Stigle nove plocice..

Sada samo lagano! Plocice imas, delove sakupi pa kreni. Samo oprezno sada, nemoj da zamenis nesto ili taj neki fazon da bude, ne zuri dakle.

Polako naravno.. Ala si je smanjio,svaka ti cast,bas je guzva na plocici. Znaci da zamenim MPSA92 sa 2N5401 na ulazu..? Ima promena dosta.. Zasto je POT za BIAS cak 10K?

Prosto mi greota da kupujem nove delove kad ih imam na bacanje.. Kondenzatore cu da stavim stare,otpornike cu nove da kupim i ove sitne tranzistore i diode. Za izlazne ne znam sta da radim,imam 5komada koji nisu u kratkom spoju kao neki koji su definitivno crkli,kako njih mogu da ispitam? 525ohm izmedju S i D,nigde nista vise..

Ma de guzva Dule, moze to jos da se smanji!!! Ma radi kako ti je volja, ja sam Legend Stage Master radio sa 2N na ulazu...Sto se pota tice, ja sam samo prekopirao vrednost sa aktuelne seme sa Borinog sajta...

Ti onda samo prepakuj delove na ove nove plocice...

Inace, izmedju D i S IRFP imas zastitnu diodu ako se ne varam...

Nemoj vise! Ona stara mi izgleda mnogo jace onako velika.. Ja onda imam neku prastaru semu na kojoj je 2K.. Nije poenta kako je volja,nego kako je bolje,samo mi je to bitno,zato te i pitam.

Ne razumem te za IRFP...dal je moguce izmeriti ispravnost ili nije..?

Pa ne znam sta da ti kazem Dule, jel radis sa IRF510 ili BD139? Ako stavljas IRF510 stavi 10K.

Pogledaj datasheet pa ces shvatiti, obrati paznju na diodu, bice ti jasno.

Aha,razumem.. To onda znaci da je dioda ispravna.. Ako je ona ispravna onda je valjda ispravan i tranzistor... Zbog cega koristiti IRF510 umesto BD139? Mada mislim da cu ostati na BD139,zbog montaze na hladnjak...

Ma dobar ti tranzistor!

Sada te ne razumem, IRF510 ces teze namontirati na hladnjak nego BD139??? Ma daj, ti to mene malo zezas!

Pa on je TO220...sta sam ja video kad sam gledao prosli put.. Ja sam video neko drugo,meni nepoznato kuciste! Ne jedan tranzistor,nego 5!

Radi se,radi.. Nije sto sam ga ja radio,ali meni ovo sad izgleda mnogo lepo.. Jos samo da izbusim hladnjak i probam..

Obavezno ocisti posle bakarnu stranu plocice.

Mogao si malo lepse da zalemis...narocito na ova dva leva izlazna(desno na bakarnoj strani) tranzistora...Inace gore izgleda lepo.

Proba li ga?

Ovo je odlično. trebao si odmah da uzmeš ovakve pločice i završiš posao. Jesi uradio softstart?

Ma izlazni su lemljeni privremeno. Inace ne radi. Imam 9V na otporniku od 0.1ohm...ni manje ni vise nego 9V... Stari elementi su blok i elko kondenzatori,keramicki otpornici,trimeri i izlazni.. U principu sve sto je moglo da bude neispravno je zamenjeno,osim izlaznih..a oni su mereni i dobri su,valjda..vise nista ne znam,bacicu ga. zeoN,jel gotova formula 1,da donesem ja ovo sad odmah?

Dobro izgleda.
Ko je radio pločice?

Milan iz Nisa...

Zašto nema top silka i stop laka? Nisi htio ili ne radi to? Koliko si platio taj par?

Ako je Milan Krstić 064-3........., meni je skoro radio neke pločice i odlične su!

Pozdrav zeoN_Rider

Upravo taj... Nije gotova F1?


Ne radi to covek.. 450din je 1dm^2 na 70u bakru,350din na 35u bakru. Dve plocice smanjenog Legend-a i plocica za onaj Soft Start 1000din..

Nasao dva problema... BD139 probio na hladnjak..ne znam kako...i izgoreo keramicki otpornik u + grani.. Ne znam sta je sad moglo sve da crkne zbog toga...

Kad sam promenio otpornik struja se smirila,ali sad izlazni vuku mnogo struje,na izlazu imam -10V.. Skinuo ih,nisu crkli,ni oni,ni BD139...

_{[Ovu poruku je menjao dule6491 dana 13.03.2010. u 20:57 GMT+1]}

Verovatno ga nisi dobro izolovao ili si ga mnogo stegao.

Kada staviš novi, proveri instrumentom da li je u kratkom spoju sa hladnjakom.

To ti je kolektor.

Pozdrav zeoN_Rider

Znam,znam.. A sta mislite da li je crklo jos nesto pored njega?

Jojjj Dule opet imas probleme. Pa dokle vise! Nije strasno Dule jer je opet tvoja greska. Dakle, Imas gresku tamo kod BD139 tranzistora sto ti ide na hladnjak. Moja plocica je projektovana za IRF510 tranzistor i jasno je oznaceno gde je gejt a gde sors, raspored pinova kod njega je GDS a kod BD139 je ECB, to ti je prva greska. Kod mene na rasporedu je bilo isto kao i kod Bore trenutno na sajtu, dakle IRF510 i kondenzator 220nF izmedju drejna i sorsa IRF510. Ti si koristio BD139 kod kojeg je obrnut raspored pinova a pri tome si jos i obrnuo pogresno elektrolit od 4.7uF! Ne moze to tako da se radi! Uporedi taj tvoj stari raspored i ovaj sto sam ti poslao i videces gresku koju si napravio...Toliko od mene.

Kad sam kreten,zapeo za BD139... U principu nisam pogresio sa kondom,tako je na starom rasporedu. I namerno sam stavio 4.7uF zato sto sam stavljao BD139 umesto IRF510. Ali vidim,ogromna greska... Hvala ti Viktore,imas veoma ostro oko... Ne mogu vise u RK,daleko,valjda ce imati ovo sto mi treba u Silkenu!

Ma znam da je na starom rasporedu tako orijentisan kondenzator ali sa IRF510 je drugacije povezan, ti si bukvalno stavio +kondenzatora na bazu a minus na kolektor!

Ako budes kupovao IRF510, koji je u TO220 kucistu, kupuj i onu plastiku sto ide na taj tranzistor, sto se montira na rupu kroz koju ide sraf da izoluje sraf od kucista...Ne znam tacno kako se zove.

Shvatio sam sta sam pogresio..

Nipl se zove. Imam niplove,ali nisu mogli da mi stanu na BD139.. U kom jos kucistu ima IRF510?

Mislim da ti je žurba najveći problem. Toliko si nestrpljiv da što prije pustiš pojačalo u rad da često ili bolje rečeno redovno preskočiš neke mjere opreza. To je u skladu s tvojim godinama ali moraš malo da se obuzdaš. Kad sve provjeriš čega se sjetiš ponovi to još jednom a onda opet razmisli šta si preskočio. Nekad je najbolje da stvar prenoći pa sutra opet polako sve provjeriti i tek onda pustiti u rad. Vremenom kad stekneš iskustvo i budeš malo smireniji neće ti trebati toliko vremena za provjeru a grešaka će biti vrlo malo. Drži se poslovice: "Tri puta mjeri jedanput sijeci" - Opreza nikad dovoljno.

Radim ja polako,ali provera mi nije jaca strana... Na greskama se uci,bolje na tudjim nego na svojim,ali sta je tu je.. Svirace to sutra,kad kupim delove...

Zdravo DULE!
Daj "opisi" (navedi) greska nakratko sto si ih napravio na ovom pojacavacu, za da FORUMISTI ne ih naprave ponovo,... kada rade ovaj pojacivaC?
Posto vreme je!!! da zakLjucamo ovu temu,...

P.S.
Hajde DULE sve utiske oko ovog pojacala nabrzinu sredi i kazi FORUMISTIMA! Da budem precizniji: Koje greske mogu se napraviti pri izradi ovog pojacala i sve utiske posle pustanja u rad!?

_{[Ovu poruku je menjao ZX-0 dana 14.03.2010. u 13:39 GMT+1]}

Majku mu,kad mu stavis odgovarajuce komponente radi... Jedino nisam uspeo da izolujem IRF520 (nije imao IRF510) od hladnjaka.. Nipl je kupljen za TO220,ali jednostavno ne moze da stane na tranzistor.. Ali posto nista drugo ne probija na hladnjak,to je ok,privremeno. Kad je sve ok stavljeno mirnu struju sam namestio u roku od 5min.. Ne mrda sa zadate vrednosti,a simetrija 0.00000000V,znaci savrseno. I svira za sve pare... Hvala Viktore,hvala svima...

Dule, postavi nove slike. Drago mi je Legend sada dise punim plucima! Izoluj ti IRF520.

Evo novih slika,mada nema nista posebno da se vidi. Promenjeni su neki otpornici ovim fensi zelenim od 1W,keramicki,promenjen trimer za BIAS,kond na IRF520 i IRF520... Pokusavam klip da upload-ujem na YB,ali ne ide nikako...





Ova treca slika je probudila komsije..

Mada se vidi da mu treba jaci ulazni signal od ovog iz kompa...

Kako se ponasa zvucnik prilikom ukljucenja pojacala, jel ima nekog zvuka u zvucniku u tom momentu i jel pomeri membranu woofera kada ukljucis legenda na 220V? Kada smanjis jacinu zvuka, jel se cuje nesto iz visokotonca na zvucniku? Jel vrlo tiho ili...? Na kojoj recimo udaljenosti treba da bude uvo da bi se cuo neki zvuk iz visokotonca, naravno kada je jacina na nuli?

Kada ga upalim ne cujem nista,posto mi uticnica nije bas pored zvucnika.. Mozda ima pola metra. A kada je smanjen na nulu sada,znaci mrtva tisina noc je,cuje se nesto iz visokotonca ali kada sam na 5cm od njega ili blize.. Sto?

Ma onako pitam, nisam ga pravio pa ne znam kako se ponasa prilikom ukljucenja, zato sam pitao. Sve je to OK kod tebe! Sada jos samo neku zastitu da mu napravis i da uzivas...

E a sad bi valjalo da ga pustis na punu snagu jedno pola sata pa da nam kazes kako zvuci, a posle toga... nema veze... ionako tada nema vise Duleta - dosle komsije! Tra... Tra...

Ne, znaš da smo komšije!

Znači ništa od spavanja.

Pozdrav zeoN_Rider

Ne bi mene zeoN,vec bi me ubila keva dok on stigne...

Kako zvuci Legend zeoN?

Jel bi trebao on vise da gura od ovih 4A na slici..? Sa jacim ulazom naravno...

Sutra ce morati da radi na punoj snazi da vidim sta kaze hladnjak.. Posto uopste nisam primetio da se nesto greje,da mu ne stavljam ventilatore ako nema potrebe...

Soft Start treba da sklopim,to obavezno moram da stavim. Kad ga ubodem u struju neonka mi zatreperi...

To je od srece i uzbudjenja!

To se zove "Karma"!

Verovatno nemaš Mekani Start u kolu primara!

Pozdrav zeoN_Rider

Offtopic _{Nisam probao da ga ubodem u struju, a za zivota nemam ni nameru!}

Hahah.....




Nemam,zato kazem da moram to da sklopim...

Slapaj, to bar ima malo delova, i teško je pogrešiti pri sklapanju!

Pozdrav zeoN_Rider

Ma hocu,samo da vidim koji relej da kupim,cudesa su to neka....

Ma kakva čudesa obični rele sa kalemom za 24 V.

Pozdrav zeoN_Rider

Pa ima ih barem 200... http://kelco.rs/katalog/komponente.php?q=rele

Poneseš pločicu i tražiš rele pa probaš dal pasuje. Bar te tamo znaju!

Bitno je samo da je kalem za 24V.

Pozdrav zeoN_Rider

Mislio sam da nekako provalim koji mi odgovara i bez direktnog probanja,ali izgleda da cu morati tako...

Bar si 100% siguran!

Pozdrav zeoN_Rider

Evo i ja odlucio da skupljam materijal za legend verziju stage master ....pomalo koliko mi finansije dozvoljavaju(srednjoskolac bez dzeparca nego ako sta uspijem zaraditi preko vikenda onda imam para) kupujem pa kad skupi pocinjem sa izradom.Necu nigdje zuriti sa izradom iz gore navedenog razloga a i nemam potrebe da zurim jer hocu da ispadne kako valja.
Imam par pitanja u vezi komponnti:
1.svi blok kondezatori treba da su deklarisani na 100V ili moze i manje ?
2.kondezator c5 je na semi oznacen sa vrijednoscu od 10uF a na plocici su 2 kom od po 1uF jeli to greska na semi?
3.da li se IRF510 moze zamjeniti sa IRF530n negdje sam citao ali ne mgu da nadjem koji se tranzistor ne moze zamjeniti sa drugim ...vrlo moguce da je ovaj
e da i jos jedno pitanje gledam slike raznih legenda i na svaki vidim otpornike od 0,1 Ohm 5W a na semama stoji 0,22 Ohm 5w
Inace mi je ostalo da nabavim izlazne fetove i IRFP240 i par MJE15034,IRF510(ako ovi gore ne odgovaraju)2-3 keramicka da zamjenim sa blok kondezatorima i par obicnih otpornika da zamjenim za metaloslojne i citavo napajanje (za koje nemam para trnutno a najvjerovatnije ni za mjesec dana )

_{[Ovu poruku je menjao STEFAN00000 dana 08.05.2010. u 19:33 GMT+1]}

 ...(srednjoskolac bez dzeparca nego ako sta uspijem zaraditi preko vikenda onda imam para)
> ide vam turisticka sezona pa ces skupiti preko leta sigurno, a ko zna... mozda ti neko od "turista" donese nesto na poklon ako budes dobar!?

1.svi blok kondezatori treba da su deklarisani na 100V ili moze i manje ?
>valjalo bi da su svi takvi

2.kondezator c5 je na semi oznacen sa vrijednoscu od 10uF a na plocici su 2 kom od po 1uF jeli to greska na semi?
>prakticno nije previse bitno. Sve od 1...2uF pa do 10uF je OK ali samo blokovi - NE elektroliti

3.da li se IRF510 moze zamjeniti sa IRF530n negdje sam citao ali ne mgu da nadjem koji se tranzistor ne moze zamjeniti sa drugim
>moze da se zameni ali nema potrebe. Kazem ti, mozda ti neki "turista" donese nesto na poklon!

4. jos jedno pitanje gledam slike raznih legenda i na svaki vidim otpornike od 0,1 Ohm 5W a na semama stoji 0,22 Ohm 5w
>bolje je 0,22oma jer vecina nema sanse da uparuje MOSFET-ove pa ce veci sors otpornik malko pomoci ujednacenju struja

Hvala cika Boro na odgovorima
imam blok kondezatore na 63v jer nisam uspio da nadjem na 100 ali cu ih zamjeniti ako ih pronadjem
sto se tice c5 ja sam kupio od 10uF jer sam gledao komponente prema semi a ne prema montaznoj ploci ..tako da cu ili kupiti po 2 od 1uf ili cu ove montirati van ploce jer su preveliki da bi stali na plocu
sto se tice IRF510 ..nisam ga uspio naci ..tako ako ga ne uspiem naci uopste stavicu privremeno IRF530n dok ne nadjem originalne
inace sam kupio 022 Ohm otpornike pa sam mislio da sam se zeznuo jer svi stavljaju 0,1 ...za 15 dana kad opet budem mogao idem u Pg pa se nadam da cu pronaci sve sto mi treba i poceti sa izradom

Rekoh ti da moze da naleti u medjuvremenu neki "turista" pa ti pokloni neki deo!
Salim se svakako... pod "turistom" mislim na sebe jer mi je u planu (mada nije bas 100% sigurno!) da vrlo skoro mozda i pre tih tvojih 15 dana dodjem u Igalo na dan-dva-tri. Moja mladja cerka zivi i studira u Igalu vec tri godine pa bi isao da je posetim a i ona bi za nekih dve nedelje mogla da na nekoliko dana dodje za Cacak i odmah se vraca nazad u Igalo, tako da postoje mogucnosti da dobijes te IRF510. Dakle, videcu kako se planovi razvijaju pa ces znati na vreme.

E stvarno G.Bora vi ste GOSPODIN.

Hvala ti za lepo misljenje o meni nikko, a ja cu ti reci da mi je u dusi pomalo krivo i zao sto se stvari koje bi trebalo da su obicna "normala" u ljudskim odnosima , sad cine kao nesto posebno zbog cega zasluzuju takve epitete! Trebalo bi da pojmovi "pomoci" i "izaci u susret" budu normalna svakodnevnica medju drugarima pa i ljudima uopste!

G.Bora nazalost sto je u vase vrjeme bilo normalno sada je suprotno.Ajde da ne spominjem sta se sve desavalo ne tako davno.Svi gledaju interes i samo neku svoju korist.Ljudi su se kompletno promjenili:((
Nije bitno sta se poklanja samo vasa paznja i vrjeme eeeeeee to se danas ne vidja.
JA sam se par puta opekao i vise necu sigurno.Covjek uci na tudjim greskam a magarac(tj. ja)na svojim.
Ajde da neskrecemo od teme,dosta je ljudi pravilo legenda i svi su zadovoljni.
Uglavnom snagase ali i samo pojacalo daje ljep i cist zvuk,i bogami fino radi za pare koje su u njega ulozene.
Nisam imao vremena da se druze druzim sa istim,radio sam malu verziju sa jednim parom izlaza prezadovoljan.
Mislim da dosta ljudi o ovome pojaclalu govori samo kao o snagasu,mislim da on zasluzuje dosta vise paznje.
Kao monoblokovi i ljepse napajanje pojeo bi on mnoga pojacala.
Svga legenda jos nisam zavrsio samo sam ubacio mali trafo sa zastitom,ceka kutiju:(((
Opet veliki naklon.G.Bora.

Bio bih vam i vise nego zahvalan na tim IRF510 Ako budete dosli mogu vam pokazati kolekciju lampaskih radija kod mog strica...naravno ako vas interesuje
nego gledam plocicu i vidim 4400uF po grani napajanja pa razmisljam da li ce biti dovoljno jos 4400uF na plocicu sa napajanjem(grez i elektroliti i osiguraci) ili da stavim vise.

Gde si samo na plocici video 4400uF po grani???

evo ih oznaceni 4400 izmedju +V i 0 i 4400 izmedju -V i 0

Ja sam omasio, sve vreme mislim na Stage Master MK2 a ti u stvari radis Stage Master! Valjalo bi da imas sto vise kapaciteta za prave rezultate, ali ne treba preterivati. Samo tih 4400uF po grani nije dovoljno. Ako imas mogucnosti (finansije!) valjalo bi da za svaki izlazni kanal imas jos po 15-20.000uF po grani uz onih 4400uF. Ne zaboravi da se radi o vrlo snaznom pojacalu i ako hoces da "drma" mora imati dovoljno kapaciteta.

@Stefano
Da te upozorim da ne gledas onda mog Legenda,posto je on radjen na manjoj plocici sa nekim izmenama...



To sam i ja rekao. Veoma lepo on svira,pogotovu njegova najslabija verzija uopste ne treba da se uzima samo za snagasa,posto i nije nesto jaka.

Inace,ja nikako ne stizem da privedem Legend-a kraju,previse obaveza sad imam. Ali ce morati da bude gotov do 8.6.,tad mi je maturski ispit..

Polako Dule kada sve pogledam ima jedno 4 G.Borina pojacala da ubacim u kutiju.
Legend koji ima 4 izlaza je laksi za raditi,opet lakese ti je upariti 2 nego 4 tranzistora,vec je Bora objesnjavo o cemu se radim pa da netupim,kod mene na testnoj plocici jedan par izlaza je izbacio nekih 80w,doduse to je bilo nategnuto.
Napajanje je bilo nekih 69v,(kod mene rade upareni mpsa,pa sam zato mogao podici napajanje)u stanu je bio urnebes tesko da ce neko moci otcepiti takvo pojcalo a da mu komsije ne polupajuj prozore.
Plocica je manja samim tim manji hladnjak,manje para za potrositi.te pare mozes uloziti u bolje napajanje ma ima tu svega.
Ja ne znam sta se odmah ljudi uhvate najjace verzije,kada u 80% slucaje nece slusati na max snazi:(((
Sa Borinom clepsidrom radi odlicno,pored Dogc-h ponjeo sam i njega na otvorenom prostoru se pokazao odlicno,izdrzao je i rad na 4 oma,bez nekih problema.e da to je ona slabija verzija:))))))))))))
Pozz.

nisam ni gledao prema njoj da pravim inace hvala na upozorenju

tih 4400uF nije sigurno dovoljno ...samo nism bio siguran koliko jos da dodam.Kad budem mogao kupicu jos 30.000uF da ne boli glava kasnije
Uglavnom planiram da sve bude gotovo do avgusta ako nesto ne iskrsne

Legend je danas ispratio maturante u Tesli,nije se postideo! Inace,Tesla je kao sto nalaze tradicija prosetala do fontane...

Cestitke i maturantima i Legendu!

To Dule! Svaka cast za Legenda!

Offtopic: Je li, jel su ulazio u fontanu???He he, ja nisam ali je jedno pola mog odeljenja jeste kod hotela moskva i knez mihajlovoj!!! A posle prosetali do kalemegdana ali nas je pratila policija!!!

Ja licno nisam usao,puni dzepovi mi bili,ali su me toliko okupali,kao da sam bio. Eno izasli smo u presu.. :)

Kupali se u svim fontanama,a upali i na koncert Ivana 200na sat i Blaze.. :)

Hvala! :)

Sta mislite o ovakvom postavljanju ventilatora? Meni nekako izgleda kao da ce jedna polovina hladnjaka biti hladnija od druge,pa se pojacalo nece ravnomerno grejati,a to su problemi u najavi...

http://obrazki.elektroda.net/35_1248892277.jpg

Joj Dule, kakva ti je ovo "Kineska" kanta?!

U tu kutiju može da stane još jedan pojačavač.

No manimo šalu, dobro je to smišljeno samo što bih Ja u dotičnom slučaju stavio još jedan ventilator i to sa prednje strane.

Okrenuo bih jedan da duva u hladnjak ( onaj zadnji ) a jedan da izvlači ( prednji ), i naravno zatvori bih rupu između dva hladnjaka !

Pozdrav zeoN_Rider

Ovo je neka slika sa neta.. Nema veze sa mojim Legend-om.. :D

Znaci spojiti hladnjake,ventilatori na oba kraja.. Jel moze ovo da pali doticne..? http://kelco.rs/katalog/komponente.php?q=rk+3280

I koje konektore da stavim?

Na to parče aluminijuma ili već što bi spajalo dva hladnjaka staviti senzor od tog RK 3280 da bi merio oba kanala ( temperaturu ).

Konektori za šta?

Pozdrav zeoN_Rider

Ok,primljeno k znanju.

Konektori za zvucnike,i za signal. Ili kako to vec da nazovem.. Da stavim ono gde se ubadaju obicne zice,ili.. Sta se najcesce koristi,da mogu kad odnesem pojacalo negde na njega da nakacim mixetu ili tako nesto.

Ako već razmišljaš o prenošenju pojačava onda ti Ja predlažem "Spikon" kao konektor za zvučnički kabl!

O ulaznim konektorima po količini novca?!

Ja bih stavio i Činč i XLR konektore, tako da bi imao sve mogućnosti konektovanja!

Pozdrav zeoN_Rider

Znaci http://kelco.rs/katalog/komponente.php?q=Z+XLR+3PIN+MONT , http://kelco.rs/katalog/komponente.php?q=RCA+%8E+TERMINAL2 i http://kelco.rs/katalog/komponente.php?q=Z+ZVU%C8NIK+TERM4 ?

Spikon ne vidim u Kelcu,a ni u Mikro Princu.. Ima u Silkenu,ali nisam siguran da je to to. Da nema neki drugi naziv?

Ovo je spikon šasijski i kablovski!

Ima kod moje gospođe!!!

Pozdrav zeoN_Rider

Znam kako izgleda.. Onda cemo kod Gospodje!

Inace Soft Start zavrsen (ne isproban,mrzi me da skidam trafo sa pojacala..),drugi kanal zavrsen,blok kondovi zamenjeni WIMA fensi crvenim,a kutija se polako planira..

Da li kod Gospodje ima nekih kvalitetnijih konektora,cinc,XLR i zvucnickih..? Ono u Kelcu me ne impresionira nesto...

Proveri!

Pozdrav zeoN_Rider

A kako da znam da radi Soft Start?

Ako pri uključivanju ne izbije automatski osigurač na tabli, onda radi!

Ili veži na red sa primarom ampermetar, dalje znaš!

Pozdrav zeoN_Rider

Pa relej cakne,doduse nesto kasnije po ukljucenju u struju. Pojacalo radi normalno preko njega... Valjda je dobar..

Kada je prvo ukljucenje u pitanju iz zvucnika se ne cuje nista. Ali ako na primer ispraznim kondove skroz (muzika ide iako je pojacalo ugaseno),onda udari onako u zvucniku.. Tako da bas i ne razumem sta sam dobio,kada se opet cuje kad ga upalim...

_{[Ovu poruku je menjao dule6491 dana 03.06.2010. u 00:33 GMT+1]}

Je si li na izlaz stavio"Anti klik" sa relejom?

Pozdrav zeoN_Rider

Nemam pojma.. :) Po ovoj je semi.. http://www.eleccircuit.com/wp-...art-for-power-supply-units.jpg

To je Soft Start, Ja sam pitao da li imaš Anti Klik sa relejom koji prekida zvučničku liniju sa kašnjenjem?!

Pozdrav zeoN_Rider

Nemam... Znaci Soft Start uopste nije pravljen da spreci taj udar u zvucnik.. Sema za taj Anti Klik?

Ja predlažem ovo:

Skini sa neta data šit za ovaj IC, veliki je pa nisam okačio!

Pozdrav zeoN_Rider

I onda nemam udar u zvucniku? A sta da radim povodom toga sto mi muzika ide i dalje posto ugasim pojacalo?

Dule ne čitaš pažljivo ono što sam napisao!

Ponovi čitanje od početka strane.

Pozdrav zeoN_Rider

Aha,ovaj UPC bi trebao da spreci da muzika nastavlja da ide..?

Ha, i plavuša je shvatila!

Pozdrav zeoN_Rider

To ce morati da saceka,matursi mi je za 5dana,a nisam ni poceo da pravim kutiju,nit imam ideju kakvu..

A kakva kutija treba da bude: oblik, dimenzije?

Pozdrav zeoN_Rider

Pa ne znam,nisam se jos bacio na planiranje.. Treba da mi stanu dva kanala pojacala,Soft Start,temp. relej,trafo i sve one konektore da nakacim. Razmisljao sam posto je sve onako lepo uradjeno da mi gornja ploca bude od pleksiglasa..

Ne, kičeraj, a kad ga budeš negde nosio pa kvrc ode klirit!

Pozdrav zeoN_Rider

Ne znam,ne znam. Sad cu da sklopim ovaj temp.relej i da nadjem neki trafo na 12V,pa cu da razmislim kakvu kutiju..

Neka ideja?

Ajde složi sve što imaš kako bi ti hteo da izgleda, pa slikaj!

Možda mi sine neka ideja, a možda imam neku kutiju za tebe!

Pozdrav zeoN_Rider

- odozgo
- prednja strana
- zadnja strana

S tim sto fali mali trafo od 12V za temp. relej i ventilatore...

Sto se mene tice to ne mora ovako,ali mislim da se ovako lepo uklapa...

E da,neke okvirne dimenzije kutije kako sada ovo stoji su 40-50X40-50X~10cm...

_{[Ovu poruku je menjao dule6491 dana 04.06.2010. u 16:36 GMT+1]}

Ako je onaj terminal za zvučnike kao što mislim da jeste onda stvarno ne bi trebalo da ga stavljaš na Legend-a. Ja sam uzeo nekoliko takvih komada jer su bili jeftini ali nemam namjeru da ih stavljam na bilo šta jače od 20W. Možda griješim i tvoji nisu takvi ali predlažem da staviš neke solidne buksne a vidim već si nabavio i spikone.

Znam,znam,nisu ni za sta. Ali nije imalo nista kvalitetnije da se kupi ni u Kelcu ni u Elementi. A nisam stigao da odem nigde drugde. Videcu u ponedeljak ako nabavim nesto bolje.

Dule, imam neku kutiju samo moram da se prisetim gde sam je odneo!!!

Prvu i treću sliku nisam u mogućnosti da otvorim.

Pozdrav zeoN_Rider

Mora da moze.. Malo su vece,pa mozda zato.. Evo linkova: http://img42.imageshack.us/img42/9804/dsc07665i.jpg i http://img714.imageshack.us/img714/1985/dsc07667z.jpg

Bilo bi lepo kada bi je nasli,posto sam sad bas u frci,ne znam kako cu stici da napravim...

Ne vredi, opet ne mogu da otvorim slike!

Napiši šta je najviši element sa druge slike i koliko je to?

Pozdrav zeoN_Rider

Kondovi... ~8cm.

Uh bre Dule, pa nismo tesari, 80 mm prečnik kondezatora!

Evo sad mi se otvorile i druge dve slike, najzad!

Gde si pazario šasijske Spikone i pošto i koja je snaga tog torusa?

Pozdrav zeoN_Rider

Spikone u Elementi cene se i ne secam,nesto oko 60-70din komad. Torus ima 400VA!

Da,8cm precnik,bas su debeli...

Sad cu da vidim da nadjem trafo od 12V da testiram tu moju temperaturnu zastitu..

zeoN,ima li te kutije..?

Ma našao sam je ali sam prevideo, naime unutrašnja visine kutije je 65 mm, spoljne dimezije su 445 x 355 x 70!

Nažalost!

Izvini al mislim da imam i još jednu al imam toliko toga pa moram da tražim!

Šta mogu kad sam kao Hrčak :) !

Pozdrav zeoN_Rider

Ma u redu je,nego da znam dal da pocinjem da pravim ili ne. Posto mi treba za 8-i...

Dule...

Trci na prvi otpad...!!!


Jutros sam bio na otpadu i kopao sam sve do sad.! :D :D

Imas kutija koliko hoces, samo da prefarbas..!


A i nasao sam hladnjake 4kg i 8 komada 2n3055. ISPRAVNIH.

Sve za 400din.



Pozdrav.!

Nema na otpadu to sto mene zanima.. Mora da bude FENSI! Zamalo da dam 1000din samo na prekidac da bi lepo izgledalo i sad da ga strpam u kutiju sa otpada..

Ma izgledace fensi, veruj mi kad ti kazem. ;)

Kutija ko kutija, ima lepe proreze za hladnjenje, samo ubacis prednju plocu i izbusus za potenciometar i dugme za paljenje i sve je kao novo. Ne vidim zasto bi davao par hiljada za kutiju ako mozes da je nadjes za par stotina. ;)

Imas da proberes sta si se svidja...

Nista te ne kosta da pogledas, pa ako bas nista nema, onda nema. ;)


Pozdrav.!

Videcemo dal ce zeoN nesto da kaze,ako ne,onda cu da se orijentisem na drvo... Mislim da bi mi to najlepse izgledalo.

Evo Dule kako sam i obećao:

Gornja kutija je bila namenjena za neki pre-amp ali........, dimenzije: 440 x 270 x 85

Donja je baš profi ali potrebno je staviti prednju ploču ( Moram da nađem ) , dimenzije: 440 x 350 x 90

Sve mere su u milimetrima!







Pozdrav zeoN_Rider

Nadam se da cu moci sve da zguram... Koliko zeoN? Na PP..

zeoN hitno je...

I drugi kanal upaljen za manje od 3min sve podeseno i radi perfektno. S tim sto mi se ovaj kanal primetno vise greje od drugog. Sumnjam na to sto sam na onaj drugi kanal stavljao otpornike od 0.1ohm i stelovao struju po njima,pa posle promenio na 0.22ohm,pa je onda mirna struja duplo manja na njemu nego sto bi trebalo. Sada na otpornicima od 0.22ohm imam 0.014V,sto mu dodje 0.063A..

Moram da prikljucim i drugi kanal da izmerim sta on kaze za mirnu struju,pa ako sam upravu da je tamo duplo manja,onda i ovde smanjujem za toliko,posto mi ono sasvim lepo radi na onoj mirnoj struji,ne treba mi grejalica...

Imam problem..ako moze tako da se nazove.

Montirao sam privremeno termo prekidac da mi pali vent i prislonio NTC otpornik na hladnjak. I on se lepo upali uz par paljenja i gasenja releja,ventilator to ubrzo ohladi i tu se javlja problem. Nece odmah da ga ugasi i ostavi,nego krene relej da drnda,valjda je previse osetljiv uredjaj. E kako da resim da kada ga spusti na neku temp da ugasi odmah i da ne pali,tj.da mu smanjim osetljivost?

Ili se to nece desavati kada sve lepo postavim,a ne ovako privremeno..?

?................

Pozdrav zeoN_Rider

Covek zagonetka.. :)

Ili da dodam neki sklop da moze samo jednom da ga upali i jednom da ga ugasi u odredjenom vremenskom periodu...?

Moze zeoN koje slovo vise?

Ako je dobro sklopljeno i ima adekvatno napajanje, radi odlično!

Primenio više puta!

Pozdrav zeoN_Rider

Dobro je sklopljeno naravno. I radi ono savrseno kada su promene temperature ocigledne,npr kad ga stavim na hladnjak (mislim otpornik) on upali,sklonim sa hladnjaka on ugasi odmah. Moguce da ima koji volt preko 12V,da li je zbog toga osetljiv toliko?

@ STEFAN00000

Stefane, ja sam u Igalu prekosutra - u Nedelju, pa se cujemo kad stignem. Donosim ti IRF510 po obecanju!

Znači ništa bez Blata :)!

Pozdrav zeoN_Rider

Blago tebi Boro! Aaa, za njega su bili potrebni IRF510...

sto je najgore moram da kupujem novi vitroplast :( lose mi je ispala ova ploca sto sam radio
ostalo jos da mi stignu neki otpornici sto ovdje nisam nasao (1% tolerancije) i 3-4 kondezatora jer sam nasao samo keramicke i izlazi ....za nekih 10-15 dana bi trebalo da sklopim pojacalo ( trafo i hladnjak jos uvijek trazim )

Srecom mi blato jos ne treba... idem zbog mladje cerke koja zivi i studira u Igalu a i malo da se "brcnem"!



Da za Stefana su mi trebali. Obecao sam decku misleci da ovaj moj lokalni snabdevac RETAM to jos uvek ima, ali... corak. Zato sam morao tebe da molim da se ne obrukam!

IRF510 su uruceni Stefanu i moram svima reci da se radi o vrlo dobrom mladicu i pravom mladom zaljubljeniku u elektroniku i audio od koga moze dosta postati ako nastavi kako treba!

Moze postati svasta, zavisi u kakvo okruzenje zivi. O tome moze i knjiga da se napise...

mozda i bude nesto od mene jednog dana sto se tice legenda prekosjutra bi trebalo da mi drug kupi ostatak komponenti pa moze (opet) da pocne izrada i da se jos jednom zahvalim 10XB na IRF510 i na par savjeta koji ce mi pomoci

Licno okruzenje sto se tice elektronike nalazim ovde. Niko od drugara koje svakodnevno srecem nikako nije upucen u ovu tematiku niti sa bilo kojim od njih mogu da pricam o elektronici-uopste. Svi su oni OK momci sa svim svojim vrlinama i manama i tako ih prihvatam-kupim najbolje sto umeju a mane im znam i...ponasam se shodno istima-prihvatam ili ne prihvatam. Tako i ovde,pokusavam da "skapiram" koliko KO VREDI,pa se i shodno tome i
ucim,mislim da tu nema neke pameti. Iscitati mnoge odgorore,proceniti...a VREDNI ce se vec sami istaci! (off-topic ali je+iga,mislim da je potreban) pozdrav!

Samo vi offujte.. Salim se,ako admin offuje sto ne bi i mi mogli..


Inace moj Legend je ocenjen sa 5-icom naravno,a danas je dobio i malo boje.. Pa cemo videti na sta ce to da ispadne.. Jos uvek nisam sve povezao unutar kutije,da ne verujes koliko ima toga da se uradi,nikako da uvatim vremena...

Sve u svoje vreme sinko... nije ni logicno da mozes sve sto moze admin. Englezi imaju jednu jako dobru izreku: "Once your opinion starts carrying more weight, you can carry less."

Konacno je legend u kutiji,koja ceka jos prednje rucice,moguce prkidac i jos koju diodu.
Sve u svemu izdrzao je dosta,napora unistavanje zvucnika,nije bilo nekih problema,ovaj "mali" trafo je radio u prvoj verziji sa vecim naponom,posto je za mene ostaje ovaj malisan,2X35v torus od 250w.(Samo pojacalo je radilo na "otvorenom2 razglasne kutije su se cudno ponasale,sve dok bassbin nije habreknuo:))))))))))))I sa njim ima oblje sange.U zatvorenoj prostoriji nisam dosli ni do pola-sto je puno puno je:))))))
Opet vrlo dobro i sigurno pojacalo,mada i za slusanje muzike u stanu nije los,ono sto me je iznenadilo je njegov sum.tacnije sto fali.
Iz kutija se ne cuje apsolutno nista,sto je u sirokopojasnim zvucnicima veliki problem.
Ovaj ostaje kod mene,hvala G.Bori.
Jos samo mi ostaje i da dogca-H utrpam u neku kutiju.
pozz

Cek cek, nije valjda??? Zvucnik crkao a pojacalu nista?! Koji su zvucnici bili u pitanju?

Da li si mozda kojim slucajem prikacio Legend na osciloskop da vidis kako izgleda signal?

Viktore bolan kako ce biti nesto pojacalu kada ima zastitu,plocica sadesne strane hladnjaka.
Mislim da su bili neki us blaster,pojima nemam,samo su basovi habreknuli.
Horne i viskotonci su ok,one basove smo zamjenili i radilo ja ok,poslje ovoga paljenja nismo pojacavali vise od 75%snage(kako i treba).
Osliloskop sam spajao na umjetom otporu,deformacija nije bilo.

Aaa, vidim taj relej...

Je li, kakva je ono plocica za napajanje? Mozes li nam nesto detaljnije reci o cemu se tu radi? Vidjao sam neku slicnu ili istu u Srbiji kod jednog forumasa, mislim da je bila za neki Pass-ov amp...

Viktore ubio me Bog ako znam porjeklo,znam samo daje Kineska kopija nekog napajanja,ma nista posebno.
Cjena je jedno 10$,odlicna stampa dvostrana.
Pogledacu koja je ako imam viska.

Koja je zaštita pojačala? Može shema?

Habreknuo! :-) :-) :-) Sto bi rekao Viktor:"Ma sta reci!" Sama slika ostavlja dubok pozitivan utisak,uzivo to cuti-bilo bi... "Habreknuo!" :-) :-) :-) veliki veliki pozdrav velikom majstoru!

Svaka čast za ovakav uređaj nego mi se čini da ona 2 elektrolita do trafoa deluju malo naduti, možda mi se čini ali bolje da kažem

kan042-ZAstita je od Elliota ako imas "Sprint" program nije problem za plocicu poslacu
ti je mailom.Evo adresa Elliota pa pogledaj:http://sound.westhost.com/project33.htm
aleksandara 93-nisu naduti nego su radili uzasno bilzu jednom hladnjaku na Passovom pojacalu-F-4,pa su se gore malo deformisali,ne dostatak dobrog hladnjaka+ventilator koje je presato da radi i eto hebade.Svi su povjereni imaju svojih 16000uF po komadu.Sa ovim dole na plocici to ti dodje 36000uf po grani napajanja maltene stab.napon.
Stk ziv li si??
Jest "habrekuno" ispustio dusu:))))))))
POzz

Hvala nikko. S uživanjem gledam tvoje slike i nadam se da ću i ja uskoro imati šta da pokažem. Trenutno se "borim" sa hladnjacima, kutijama i napajanjem.

Molim te pošalji mi fajl za pcb da malo pogledam.

Pozdrav

Da se i ja javim nakon duzeg vremena (problem sa pristupanjem sajtu i jos svasta) nisam jos poceo sa sklapanjem zbog drugih obaveza al bi trebalo da pocne za max. 10 dana.Nego htio sam da pitam nesto u vezi hladnjaka ....naime nasao sam 8 hladnjaka kao na slici dolje,e sad sam mislio da postavim po 4 za svaki kanal (2x250W) tj da ih postavim 2 redno pa paralelno njima jos 2 e sad me interesuje da ili da ih postavim kao tunel ( hladnjak ce onda zauzimato prostor od 130x280x100 tj SxDxV) ili da ih koristim kao stranice pa na njih nadodati lim kako bi se dobilo na visini zidova kutije jer je 100mm malo ..ostaje jos da skupim para za elektrolite i sve ce biti na broju .....pozdrav za ekipu koja je ovdje stalna (necu nabrajati da se neko ne uvrijedi ako ga zeboravim )

Malo mi je ovo nejasno u vezi haldnjaka?
Ako je ovo plavo izlazni tranzistor koji je vezan za hladnjake sa donje strane slabo ce to hladidti:(
Ovdje bi izlazne tranzistore trebalo postaviti na onaj sredisnji dio hladnjka koji je debljine 5mm.Ti sa ga ovdje vezao za 2mm,sto je lose.
Inace tunel je odlicna stvar za pojacala vece snage.
Pozz.

nisam dobro objasnio ono plavo je aluminium koji bi povezivao 2 hladnjaka i fet koji je sive boje na slici ..sad cu da provjerim tacno koliko su rebra debela

STEFAN0000-nazlost nista od toga,jedino sto bi se moglo uraditi sa ovim hlanjakom da sa ljeve i desne strane postavis "L" ili "T" profil ne koji ces postaviti izlazne tranzistore.
NAravno na onaj dio u sredini hladnjaka (5mmm)ako je to ovaj hladnjak na slici

tesko:((

Da takav je oblik 'ladnjaka ali sa po 3 para rebara ..taj nacin sto si mi preporucio sam prvo razmatrao ali sam se bojao da ce biti slabo hladjenje,ako ne bude slabo jos bolje jer ce mi ostati 4 kom viska ..slikacu ih pa postaviti da se vidi otprilike koliki su ali zasigurno ce ici tunel sa 2 ventilatora (ili mozda 4 manja )

Opet ja sa mojim hladnjacima nabavio sam nove hladnjake pa da pitam oce li oni odgovarati ...u tunel varijanti naravno ..duzina im je 200mm pa ako nisu dovoljno dobri razmisljao sam da postavim po 2 redno (imam 6kom) naravno sve bi to islo preko L profila min 5mm debljine ...sto se tice samog Legenda (Stage Master) nisam ga jos zavrsio ..kuburim sa vremenon nego mi ovi 'ladnjaci sasvim slucajno uleceli kao i 8 kondzatora od 10.000 uF/100v malo starijih pa samo treba da ih ispitam da li su jos rade kako treba (zamalo da zavrse u smece i 'ladnjaci i kondezatori )
evo i 'ladnjaka:

Vidim nema odgovora pa da ja odgovorim ....nabavio sam jos hladnjaka i ovi ce biti dovoljno dobri isa bi 2 hladnjaka po kanali preko Lprofila..mozda ce ici i bez ventilatora .....Legend jos nije sastavljen ..nikako da nadjem vremena da zagrijem lemilicu a i ne zurim mnogo dok ne nabavim sve ( nemam 2 tranzistora al to sam planirao naruciti za 10-ak dana i nemogu naci 10pF a da nije keramika pozdrav za sve
evo slika hladnjaka:
http://i1187.photobucket.com/a...394/CAMAROSS91/21112010142.jpg

@STEFAN00000

Jel ti praviš osnovnu verziju Legenda (125W) ili neku od jačih?

Pitam jer mi hladnjaci deluju dosta veliki za 2 po kanalu, možda mi se i čini koliko je otprilike 1 težak?

...ti sunce poljubim kol'ki hladnjaci...je l' i ti zamalo da zavrse u smecu kao i oni prethodni? :-) Gde li ih samo bacaju pa da se i mi ostali ''ogrebemo'' za po neki komadic... :-) :-) :-) ...

Izvijavam se na kasnom odgovoru nisam imao vremena a ni interneta.Ove 'ladnjake (kao i jos 5 kom drugih) sam rezervisao prije nego sto su i bili skinuti :).Sto se tice tezine ne znam tacno (studiram pa nisam kod kuce nego idem svakih 20 dana ) ali bi mogao reci oko 1,2 kg komad al kad odem izmjericu.Na zalost nema vise hladnjaka za bacanje ni za mene a sto se tice pojacala pravim verziju od 250w po kanalu i stavio bih 2 komada po kanalu i po 2 mala ventilatora za svaki slucaj

_{[Ovu poruku je menjao STEFAN00000 dana 27.11.2010. u 23:14 GMT+1]}

Stefano, bas ti zavisim na onih mocnim hladnjacima. Sta ces da radis, da ih eloksiras u crno li ne? Reci mi sta si uradio sa Studio-Se pojacalom ili sam te ja pomesao sa nekim drugim Stefanom mozda?

Sto se tice studia pomjesao si me...nemam ja toliko 'vremena' za 2 projekta.Hladnjake cu eloksirati u crno posto ce i kuciste biti crno a htio sam pitati da li bi mogao staviti elektrolite ispod hladnjaka i ploca pojacala,stavio bi plocu izmedju radi smetnji kondezatora na plocice al ne znam sta da stavim izmedju hladnjaka i elektrolita zbog toplote koju emituju hladnjaci.Plocice sam odlozio pa cu ih zavrsiti pocetkom januara jer sad nemam vremena ni da razmisljam a ne da sastavljam pojacalo

Oprosti onda, pomesao sam te sa nekim drugim Stefanom iz CG, iz Podgorice. Kada sam isao na more poneo sam dve plocice Studio-SE ampa za njega, ali nije on preuzeo to vec neki njegov drugar...Ono sto ti mogu reci je da dobro razmislis oko rasporeda, preracunaj i predvidi svaku sitnicu.

Zanimljivo i ja sam sad u Pg a sto se tice rasporeda ovo mi je najbolji nacin da ustedim prostor posto hladnjaci nisu dovoljno visoki da budu puna visina kucista pa ih svejedno moram podizati pa sam mislio da elektrolite stavim ispod i pokrijem ih plocom koja ce sakriti i kablove napajanja a iza bi bio trafo soft start i neka zastita o kojoj nisam jos razmisljao

Koje su dimenzije onih mocnih hladnjaka? Obelezi na nekoj slici dimenzije toga.

Evo napokon sam dosao kuci i izmjerio hladnjak ..mislim da ce biti dovoljno 4 kom bez ventilatora:

treba jos da nabavim mje15034 al to sam (valjda) rijesio

Malo si se zeznuo za težinu, za duplo :D biće dovoljni sigurno...

Ako mi vaga laze lazem i ja,a u ruke bas i nemam neki osjecaj za tezinu

Misleo sam na ovo kad sam rekao da si se zeznuo.

Samo mislim da će 4 komada biti i previše, mada hlađenja nikad dosta...

Mislim da ce dva ovakva hladnjaka da budu prava stavar za Legenda stage master, naravno uz jedan ventilator od 92mm...

Ok,rijesio sam hladnjake ..maloprije sam rekao drugu da naruci tranzistore ....nabavio sam podosta kondezatora za napajanje ..dosta su stari al se nadam da ce posluziti ..jedan je izdusio ostaje jos 11
http://i1187.photobucket.com/a...394/CAMAROSS91/21112010143.jpg

Samo da ti napomenem da se baš i nisi usrećio sa tim elektrolitima!

imam jos neke al su preveliki (ista kapacitivnost) ..zamjenicu ih kasnije sad nemam bas toliko para za sve sto radim (nevezano za elektroniku) ako budu radili kako treba koristicu ih jedno vrijeme ako ne onda cekam pa kad kupim nove njih ubacujem

Imas li neki RTV-Servis tu kod tebe, lepo odneses kod njih da ti izmere kapacitet tih elektrolita,pa mozda i valjaju....
