Samo sa potenciometrom neces to resiti.
Ukucaj u pretragu
PWM

Hvala na brzom odgovoru,
Pročitao sam šta je to Pulse-width modulation (PWM) na vikipediji (veći deo i razumeo :-), međutim,
meni treba brzo, jednostavno i jeftino rešenje. PWM je čitav sistem tj. skup raznoraznig komponenti zalemljenih na pertinex, a to drastično komplikuje situaciju, meni bi trebalo mesec dana da se uputim u sve te komponente, nabavim ih i sklopim, bilo bi daleko skuplje od potenciometra (ok, i efikasnije), verujem da tako nešto može i gotovo već da se kupi negde ali da li košta kao jedan potenciometar?
Evo, pronašao sam neku šemu na netu čisto poređenja radi:

naspram

Nadam se da me shvatate, hvala još jednom.

naveo si podatke napajanja ali ne i motora koji planiras da ganjas sa tim, pretpostavljam da se radi o kolektorskom (cetkasu) - DC motoru, ali je bitno i da radi na tih 24V DC , tj da mu nije previse ili premalo napona, a i struja je vrlo bitna, ako motor vuce vise od 0,45-0,55A na 24V , izgorece ti napajanje, ako vuce manje onda je sve u redu.

e sad, regulaciju mozes odraditi sa nekim tranzistorom, preporuka 2N3055, jednim otpornikom i jednim potenciometrom...

samo mi treba vise detalja o motoru da ti nacrtam shemu i dam vrednosti elemenata.. ovako od oka, treba ti pomenuti tranzistor, otpornik od 1K om , i potenciometar od 2K oma, i sve to bi trebalo da radi na 24V , ali sve zavisi od motora...

pozz

@shadow88
Ti ocigledno obozavas linearne regulatore koji sav visak energije pretvaraju u toplotu! Leto stize.!

@Fliz
Jedan mikrokontroler, jedan MOSFET, dva otpornika, jedan potenciometar od 10k, cetiri kondenzatora od 100n, jedan elektrolit od 10u, eventualno jos ponesto od sitne boranije, za DZ ti napravim plocicu i napisem softver za kontroler i imas PWM regulaciju od 0% do 100%.

Mada taj tvoj ispravljacic koji moze da izbaci samo 0.55(0.45)A tesko da ce da pokrece tu tvoju dijamantsku turpiju. Mislim da ti je potrebno nesto snaznije, a ovo gore predlozeno moze pooodosta struje da protera kroz MOSFET (IRLZ44N).

Svako predlaze ono sa cime najbolje barata.
Skoro sam napravio PWM sa NE555 + mosfetom ali za 12V i to poprilicno dobro radi.
Ja sam tu izmedju shadow88 i Sepa011 :)

Kazes skupo.
Ono sema koju si dao kosta do 250 din i nije toliko komplikovana kao sto izgleda
jer je U1a,b,c,d sve jedan integralac.
Mozes i neku univerzalnu plocicu da kupis pa zicama da pravis vodove ali to poskupljuje projekat za 50 din :)

Evo i podataka o motorima, imam dve vrste:
1. manji
escape 28
PL 21 416 SP 97
2. veći
escap 28
G 11 416 SP 205 97
Swiss made :-)

Izvađeni su iz trimera tj. čitača magnetnih traka na kasetama koje je koristio ZOP nekad davno, mislim da može bez problema da radi na 24V, isprobao sam :) i minut dva koliko je radio nije riknuo tako da ... čačkao sam i internet ali ih je jako teško naći, zato sam dao sve što piše na njima pa ako uspete da ih najete super.
Prilažem i sliku ali je loša jer je slikano mobilnim telefonom.
Ocigledno je idemo ka sve složenijim rešenjima, mikrokontroleri i tome slično su španska sela za mene, sve ja to razumem i super mi je to ali to je jednostavno suviše široka oblast da bi ulazio, svojevremeno sam planirao da uzmem EasyPIC5 i da se igram pisanjem programa (pošto sam bio napaljen na pravljenje robota www.lynxmotion.com :) ali tu ima toliko toga što bi trebalo naučiti da jednostavno ne mogu da ulazim u to...

Uglavnom, hajde da pojednostavimo, ako je neko zainteresovan da mi ovo napravi neka se javi na pp sa cenom.

Pozdrav


P.S. Samo da dodam ta diamantska turpija je zapravo ono što koriste zubari za popravljanje zuba :) (samo što oni za pokretanje toga koriste kompresor i mini turbinu u nečemu što se zove handpies i košta boli glava, previše za moj hobi)


_{[Ovu poruku je menjao Fliz dana 31.03.2010. u 22:58 GMT+1]}

Exx, za TU dijamantsku turpiju ni jedan od motorcica koje si prikazao na slikama nema da odgovaraju

Stomatoloske turbine se vrte 100.000+ o/min i uz to se hlade vodom da ne bi pootpadali dijamanti sa 'turpije' i da se ono sto se obradjuje ne bi istopilo/spalilo.

Resi ovo ovako http://www.elitesecurity.org/p2557616 umesto onog malog tranzistora ubaci 2n3055, 2n3773, bd249.
Ili kupi dimer, zakaci ga na ulaz 230~ i otarasi se muke, kakvi pic, plocice projekti, zamajavanje vatanje prazne slame i nerviranje

I ti Peco volis grejalice (linearne regulatore)?

I drombuljamo po zicama pojacani LM3886 puta

Peco,
ta sema ne moze da radi to sto si zamislio jer nema tu nikakve regulacije - samo palis/gasis.
http://www.elitesecurity.org/p2557735

--------


Napajanje je verovatno svicersko tako da dimer ne moze.

Ne mora svicer, moze obican trafo i dimer.
A ovo da ne moze da radi kao regulator to sam video da si napisao i u prosloj temi, mogu samo da ti kazem da ja takvu regulaciju koristim i za druga napajanja, ne vidim razlog zasto ovo kod tebe ne radi a kod mene radi, mora da je neki nesporazum, ja sam tako vezao i ventilator cak sam dodao umesto otpornika 1k NTC od 10k ''izuzetno'' dobro radi kad se zagreje nesto sto se greje. Probaj pa napisi da ne radi!
Pozdrav

Peco,
moram te razocarati, ali ova sema ne radi-bar tako kaze moje poznavanje materije.
Mozda, ipak i proradi na kratko i pod specijalnim uslovima-uzimajuci neke prelazne procese kod NP spoja, ali definitivno NE.
Ili je ventilator vezan izmedju emitera i minusa ( kolektor na +) ili mora imati neki otpornik u emiteru ( konstantna struja).
Ovako nece moci da radi, jer oni procesi u PN spoju su vrlo vrlo podlozni raznim uticajima i zacas tranzistor ode ili uzakocenje ili u zasicenje.

" shadow88
Ti ocigledno obozavas linearne regulatore koji sav visak energije pretvaraju u toplotu! Leto stize.! :D "






:) ma ne, ja sam za PWM , ali se insistiralo na jednostavnosti kola. ni kombinacija sa trafoom i dimerom nije losa ideja...

sto se tice PWM-a , imam odlicnu semu sa kolom NE556 ( ili dvostruki 555 ) , a izlaz je BUZ11, cim je skeniram , kacim je ovde...

pozz

Evo jedna jednostavna, isprobana pre par dana,
samo sto sam na izlazu stavio IRFZ44N - naravno drugacije spojen.



Obratite paznju na rad palca :)


Dodatak
Kondenzator 10nF, a ne 100nF jer se primeti treperenje.


_{[Ovu poruku je menjao PedjaZ dana 02.04.2010. u 14:30 GMT+1]}

Da ja sam se izgleda presao u crtanju a evo i kako!
Tu regulaciju sam radio sa NTC za ventilator, ali najbitniji detalj je tranzistor bio PNP i njegovo kuciste je bilo kolektor i naravno emiter je isao na ventilator, prakticno sam zamenio teze.
To se desava kad covek gleda da sto manje komplikuje u mom slucaju je prosto stavljen kolektor na sraf kucista na minus.
Tu se bar nisam presao jer nema liskuna i nema plastike za sraf itd...
Izvinjacija pozdrav svima.

Pedja da ti i Peca niste komsije?
Kod tebe treba potrosac u kolektor, jer koristis tranzistor u svic modu?
Ovako ces ga bas tesko ugurati u zasicenje.

Evo Treci Neutralni Posmatrac iz Panceva ( citaj HAG ) :

Moguce da su Peca i Pedja komsije !!! ( Ne poz ni jednog ni drugog)--ali stvarno !

Naftna Mafija je to !!!------,,,,,,benzinske barabe,,,banda je to



Halo drustvo!!!,,
------Srecan USKRS--Svima !!!

--Pravoslavni+Katolicki !----SVE Je to NASE--u isti dan !!!

UZUVAJTE U PRAZNIKU !
+++Puno Pozitivne Energije Svima !!!

_{[Ovu poruku je menjao robert63 dana 02.04.2010. u 18:01 GMT+1]}

Pozdrav svima, evo nacrtao sam jos jednu semicu za ventilatore. Zuris Roberte evo ga link a ja sad odo na rucak http://www.elitesecurity.org/p2564922

Pedjolino ,,
--Gde Si nacrtao???
ne videhh,,,,,

_{[Ovu poruku je menjao robert63 dana 02.04.2010. u 22:18 GMT+1]}

E sad su siti stomaci i mozak bolje radi :-) eno ga link iza tvog posta, pozdrav.

Evo i mog malog doprinosa

Mozda nije lose da Regulator broja obrtaja busilice bude takav da:

-Zadrzi i odrzi MOMENT prilikom povecanja opterecenja.

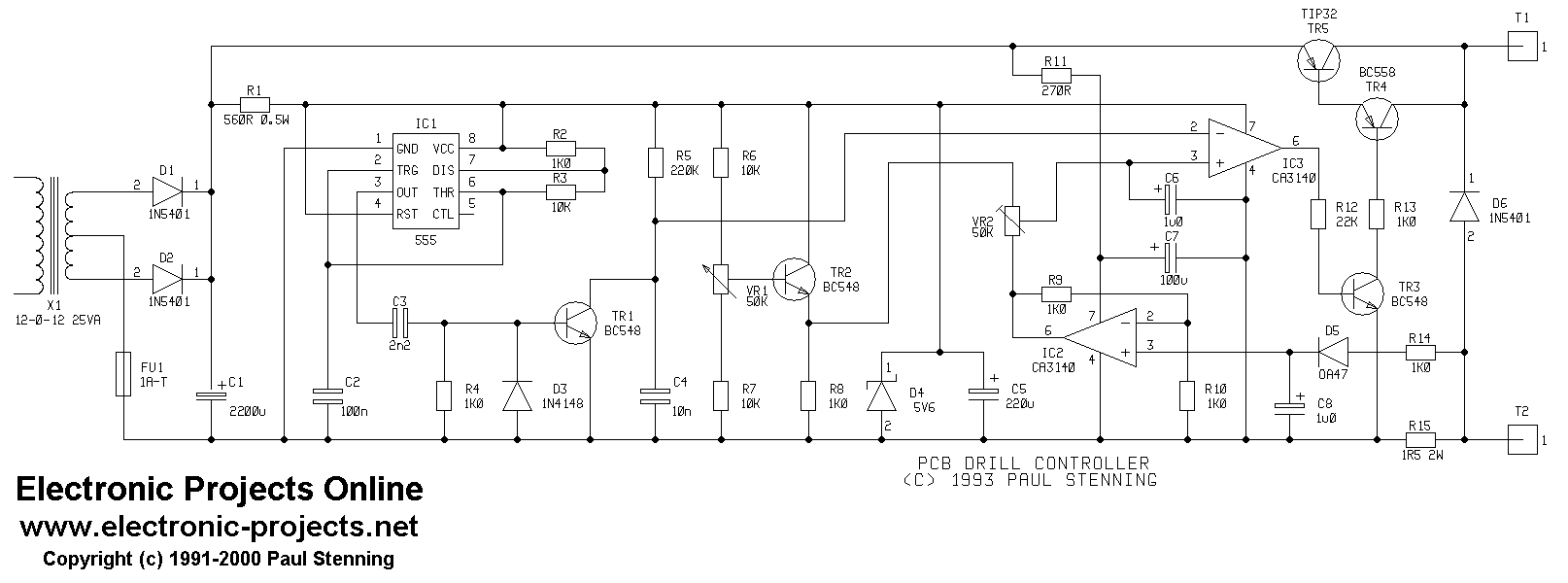

Evo jednog Primera za tako nesto:

Dobra opcija robert, samo ne znam jel mu pasuje ovo motori su mu na 24v a i sema je povelika s obzirom da nece da se pati :) to on moze da odluci ima ovde dosta postova sa semama.

Šema izgleda zanimljivo, dioda-anoda-kondenzator-rotor-stator-mikrofarad-kiloom-izgleda mi kao nervni slom :D
mislim da sam čaki i naleteo na taj 555 dok sam tražio potenciometar :) Uglavnom, ti motori barem prema onome što sam uspeo da nađem na netu (a to je jako malo) imaju oko 6-7k rpm što sam ja prenosom povećao na nekih 20k rpm i zbog vrste prenosa nije baš poželjno da motor naglo krene, zato sam ja izvadio kutiju sa raznoraznim potenciometrima, izabrao neki koji mi se najviše sviđao (nemam pojma koje su mu vrednosti, slabo se vide) i krenuo da testiram, zaključio sam da nije adekvatan jer krene da deluje tek kad se odvrne na nekih 80% ALI kako je bila već noć a ja sam zaboravio tinol u šupi odlučio sam da su rezultati zadovoljavajući to je to :) znate ono, ako curi voda a rupa je dovoljno velika gurnite prst u nju, ako voda više ne curi vaš problem je rešen :D

Odštampaću ja ovu šemu, pa jednog lepog dana kad budem išao za BG svratiću do neke radnje sa el komponentama i sve to uzeti, izgleda mi kao da nije skupo :)

Pozdrav i hvala na pomoći ;-)

@SStudio

--ako mu To NE Pase,,,,ima da izburgijamo nesto sto mu pase !!!

Samo da nam kaze:

--Do koje mere Komplikovanosti mozemo da idemo ???

nista lose, (samo mala dopuna)-da bude jasnije,,
