[ ackopk @ 25.08.2010. 11:51 ] @

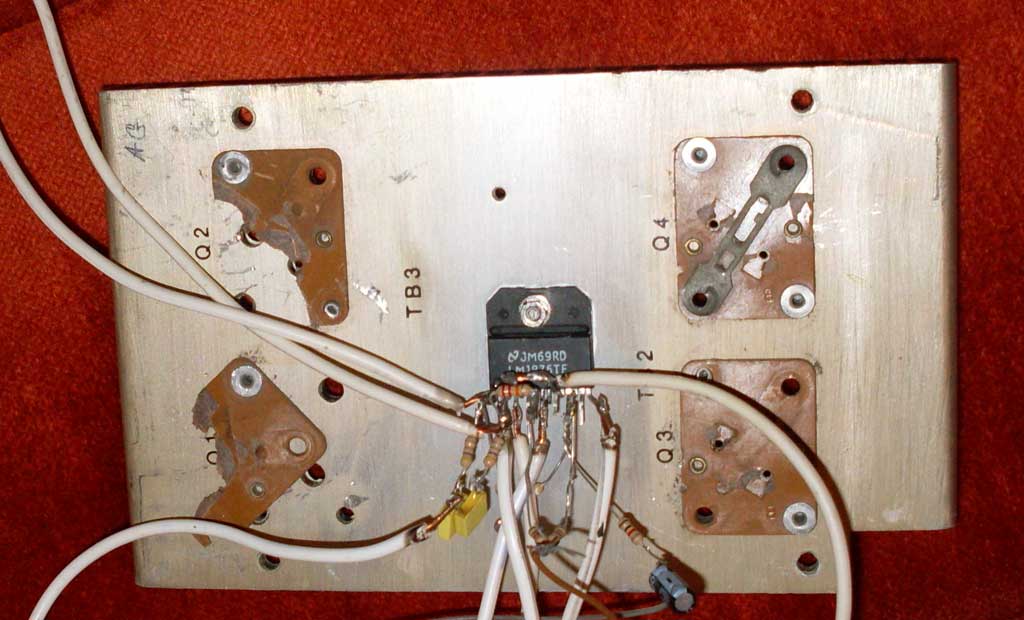

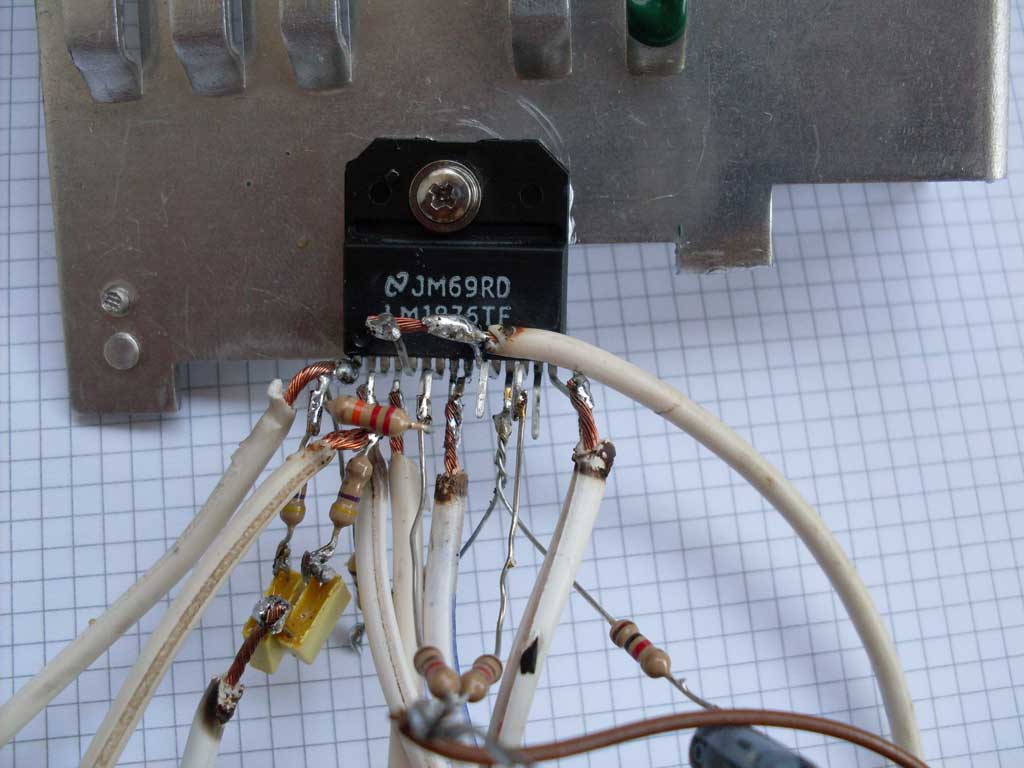

Pozdrav svim forumasima...  Nije me bilo dugo na forumu, odmarao sam... Nadam se da ste i Vi.?!! Al evo cim dodjoh kuci morao sam nesto da cackam..!! Imao sam kod kuce LM1876TF pa reko da napravim nesto sa njim. Sastavio sam ga bez plocice i sa delovima koje sam imao kuci, povadjeni od pc napajanja, video rekordera, otpornici iz sentisajzera..itd... vrednosti otpornika su priblizne, nisu bas tacne kao po semi jer nisam ih nasao po tim uredjajima. Semu sam koristio iz datasheeta, bridge varijanta. Ono sto me interesuje koliku snagu da ocekujem iz bridge varijante.? U stereo daje 2x20w i na 8 i na 4 oma zavisno od napajanja. Meni je napajanje od Gainclona, +-24V 20000uF. Primetio sam da bez ulaznog signala, kada ulaz ostavim da visi, cip se zagreje malo. A tokom sviranja (mada ga pustim da sviram desetak sekundi i to na min snazi) dodje onako mlak. Mada me to i ne cudi jer je zvucnik od 4oma a napajanje +-24V.... Evo dok sam pisao ovaj tekst nisam mogao da cekam vise... zamenio sam hladnjak i stavio ga na SAL-ovce (spa2530)... Hladnjak je dosta veci i nema problem sa grejanjem sada, mlak je, a i pojacavao sam.. Nego nekako mi se cini sve "Dosta vise, nemoj pojacavati" a ovaj potenciometar logaritamski pa tek preko polovine pocinje da se "CUJE"  . Nisam pojacavao do kraja zbog napajanja, strah me da ne spalim LM. Jel bezbedno da ide na +-24V u bridge na 8oma.? Nema u ovom PDF-u ni jedan dijagram za bridge.Jos jedan deo koji nisam uspeo da nadjem jeste kond Ci od 10uF... pa sam stavio elektrolitski od 10uF. Jel moze da prodje ili ne.? Vidim da ovaj LM ima silne zastite. Jel ce ta zastita da reaguje ako bude bilo problema.? Nebi da spalim tek razradjene SAL-ovce a hteo bih da vidim sta moze ovaj LM.! Nema onih (meni uvek prisutnih) brujanja itd. Kad sam ga pustio prvi put poceo je nesto da cvili iz zvucnika kao kad menjas stanice na MW podrucju. Onda sam prelemio masu na par izvoda LM-a i sada je sve ok.Sve u svemu za novac koji je ulozen veoma dobro pojacalo (delovi + pdv = 0,00din). U prilogu malo slika, lemove ne morate da gledate, nisam mogao lepse zbog tankih nozica i debelih zica. Veci hladnjak je sa otpada, na njemu bili neki tranzistori.Pozdrav svima.! Ackopk   |
