Clepsidra.

+1!

Tako sam i ocekivao... Uz kakvo napajanje bi clepsidra isla? Znam da je +/-15V ,nego da li je dovoljna samo filtracija sa 2200uF i stabilizacija sa LM7815/7915 ili je potrebna bolja varijanta? Ako jeste (a verovatno jeste) moze sema ili link? Viktor je koliko se secam radio,bio bi mu veoma zahvalan za rec-dve iskustva i preporuke. ...

Ma Viktor je svasta radio ali je to ostalo polici sa ostalim " junk" radovima. Svakako da je potrebno bolje napajanje za Clep. , ali ce u svakom slucaju raditi i sa Lm7815/7915. Ako bas mora da bude integrisani stabilizator onda je mozda bolje da koristis SAMO LM317(ne dakle LM337 za negativni napon)), dva identicna dakle pa se dobije +/- napon. Semu ces naci u svakom datasheet-u. Ima jos bolje od napajanja sa LM317, trazi na googlu shunt power supply.

Bilo bi dobro kada bi barem napisao tvoje ime u profilu i tako...

Sredjeno,hvala na kritici i uputstvu! :-) Imam jedan Roender shunt(valjda se tako pise...),dobio od nikko-a...

Daj da vidimo o cemu se tu radi, postavi neku semu ili sliku sa taj shunt.

Bice slika cim dodjem s posla. Nikko mi je rekao da mu se ne svidja kako radi sa clepsidrom pa me zanima da li je bolja opcija sa LM ili ovo sto mi je dao... Uglavnom slike stizu veceras,veliko hvala na interesovanju! ...

A da nisi ti možda koristio nick STK?? Nema ga neko vreme STK a pojavljuješ se ti sa nekim sličnostima u profilu...

Jesam,ali sam imao problema sa logovanjem(sincic mi se poigrao sa racunarom,stisnuo ENTER...) .

Roender shunt...

Roender shunt...sa jedne strane hladnjaka stoje MJE340/350 a sa druge MJE15031G(malo se slabije vidi ali sam 90% siguran).

Clepsidra...

Ne bih da te obeshrabrujem ali treba malo vise da se potrudis oko Clepsidre, morao si to malo lepse da odradis, nisi imao potrebe da zuris. Nego gde su ti tranzistori za Clep?!

Inace, za Clepsidru postoji nova plocica na kojoj su 2SC i 2SA tranzistori...Koncepcija seme je ostala ista. Na zalost, jos uvek nemam povratne informacije od 10XB da li je dobro onako kako sam odradio i jos par pitanja koje sam imao. Ima li neko volje da isproba tu novu verziju clepsidre? Bitno je da ima osciloskop, ja ga nemam(osciloskop!!!).

Iskreno i shunt i clepsidru sam dobio od nikko,a ruku na srce ni sam to bolje ne bi uradio. Tranzistore i nekolicinu otpornika cu tek da dokupim,nego ne znam gde da nabavim BD139/140-16,ima li kod nas to negde da se nabavi,ako neko vec zna da ne lutam? (za BC550/560 cu lako,nisu skupi...) Ili cu morati da kupim saku BD pa da se pomolim Bogu? Je li bolji onaj shunt iz gore navedenog posta ili opcija sa LM? ...

Imam Ja kao i uvek, ali pod uslovom da je sve odrađeno kako treba, da ne bih morao prvo greške da ispravljam!!!

U toku danasnjeg dana cu pregledati jos jednom raspored(iako nema potrebe jer je to vec pregledano) da budem siguran da je sve 100% ispravno povezano. Evo u medjuvremenu rasporeda Zeone da vidis kako to izgleda. Mislio sam da se uradi slicno kao FlatBT, a to je da se izbaci ulazni kondenzator a takodje i elektrolit(sa paralelnim blokom) u povratnoj jer sada ima trimera za simetriju a skoro svaki amp ima na svom ulazu blok da se zastiti od DC-a. Na rasporedu ih nisam izbacio jer je to bilo pitanje za Boru na koje jos uvek nisam dobio odgovor.

Clepsidra pojacalo nisam video na Borinom sajtu.
Ima li neko shemu ovu sto je @viktor1986 postavio semu veze?
Hvala

Da li sme da se objavi dok čika 10XB ne aminuje?

Sema vec postoji na internetu, potrazi je na internacionalnom diyaudio sajtu u nekoj Borinoj temi.

http://www.diyaudio.com/forums...ice-guy-serbia-yugoslavia.html
Evo ovdje ima svega pa potarzi.
Nadam se da je G.Bora ok.
STK-a taj reonder ja koristen u njegovom pojacalu ja nisam bio zadovoljan sa istim,mislim da sam ti poslo gotovu plocicu passovog shantija koji kod mene radi sa Clepsidrom.
Viktore ako zelis poslalji meni pcb cim stignem odradim je pa ti javim utiske.
pozz

_{[Ovu poruku je menjao nikko dana 14.09.2010. u 23:10 GMT+1]}

Nista od linka, nek neko postavi shemu, pokusao sam par puta da se tamo registrujem al ne vredi ne prima.
Lose je to sto su strani sajtovi a kad trazis nesto odavde onbda nema.
Izgleda da sam zalutao Clepsidra je predpojacalo a ne pojacalo? U pretragu ima i prodaja ali seme nema...

Jesi nikko u pravu si,poslao si mi i plocicu i spisak delova. Na cd-u ima sema koju kao za vraga ne moze otvoriti ni moj ni tri druga racunara. Oznacena je za Microsoft Excel program a kad se otvori izadje gomila brojki i slova,kao da je sifrovano. U svakom slucaju reseno mi je cime cu napajati clepsidru! :-) ...

Stk-a cim stignem saljem ti to,ali ako si se vec odlucio ok,ako nista jeftinje si prosao:))
Veliki pozdrav.:))

Pass je tvoja preporuka i zato cu da bas to pravim-moze sema naravno! :-) :-) :-) Ionako sam odlucio da to uradim po najboljim preporukama,a vreme mi nije toliko bitno. ...

Šta mislite o ovom napajanju za preamp?

http://www.coolcircuit.com/project/reg15/index.html

Ja mislim da je nepotrebno komplikovati zivot, za to jednostavnije i mozda bolje 7815 i 7915 1 grec i trafo sa 2x17v~ i gotovo.

Najzad glas razuma, al' ako vole neka komplikuju!

Baš da mi je do komplikacija i nije. Najviše bih volio staviti grec i 2 elektrolita, bilo bi najjednostavnije ali sumnjam u rezultat. Ne znam skoro ništa o shunt stabilizatorima ali sigurno imaju bolje karakteristike od 78XX/79XX. Puno se pažnje u zadnje vrijeme poklanja baš napajanjima i vjerujem da kad se već napravi neki solidan uređaj ne treba ni na tome štedjeti. Moje iskustvo je da je bolji LM317/LM337 od 7815/7915. Jednom sam pravio pretpojačalo i bilo je sklepano u zraku pa je se pojavljivao i šum i brum tako se moglo primjetiti da su smetnje manje sa LM-ovima. Namjera mi je bila da napravim pcb za kvalitetno napajanje koje bi koristio za sva pretpojačala koja kasnije budem pravio.

Moze tako u vazduhu, ali mora se blokirati ulaz i izlaz stabilizatora. Blokade moraju biti dosta blizu stabilizatora!
Ukoliko nije blizu stabilizatora kondezator koji blokira i oscilacije, ne samo shum nego i nestabilnost rada.
U zadnje vreme pojavile se neke cudne kopije 78xx i to je mene par puta iznenadilo, pogotovo za 79xx ali ima resenja.
Resenje je trimer na srednjoj nozici, staviti 100 oma i podesiti podjednaku simetriju.

To u zraku je bilo samo onako za probu. Obadvije vrste stabilizatora su bili urađene po propisu na svojoj pcb. Na obadvije pcb su korištene iste diode i isti kapacitet pa i proizvođač elektrolita te spojene na isti trafo. Mislim da je stabilizator sa LM u istim uvjetima dodavao manje svog šuma/bruma. Za LMove imam solidan predložak ali volio bih da imam i za neko bolje napajanje koje bih koristio baš za Clepsidru i slična pretpojačala. Mislim da za to vrijedi uložiti malo više novca iako je to komplikacija. Ovo mi je hobi i bilo šta da pravim uživam u tome. Skoro sve bi mi na kraju ispalo i jednostavnije i jeftinije da kupim ali gdje je tu zabava?

''Sve bi mi mozda bilo jednostavnije i jeftinije da kupim ali gdje je tu zabava?! '' Bas to!

Ja mislim da u Borinom tutorijalu ima deo ispravljaca i sa tranzistorima to odlicno radi, nije samo do zabave ako hocemo da to radi valjano, neko je to resio pre nas, jel?

Ko kaze da ne moze registracija,E pa moze ja se regisrovah, samo treba lepo ispostovati pravila i dati tacan e-mail...

Dobro de, to nije nasa stvar, imamo ovaj forum, to sto nekima nece da radi, ne znaci da nije popunjeno kako treba, jednostavno nece.
Ajmo mi da gledamo ovde, sheme reshenja na ovom ES forumu!
Najbolje je, kad ima link prema shemi a ne prema sajtu, upamtite to, ako vec znate gde ima, gubi se dosta vremena, ako vec zelimo jedni drugima da olaksamo.

U pravu si Peco, slazem se da je sasvim dovoljno 7815 i 7915,oni za napajanja manje od 0,5A sasvim solidno odradjuju posao.

Za potrebe vecih struja njihova aplikacija u pdf-u ima resenje sa dva tranzistora,i to je realizovano pre 20-tak godina i dan danas radi...em je za vece izlazne struje, em je i elektronski osigurac....osim ako ne pravite satelit pa je preciznost vrlo bitna....

Stizu ovi hladniji dani,necu neko vreme (kad bude bas-bas hladno,ili jako vetrovito) raditi pa se zagrejah da odradim clepsidru i mozda sym-asym pojacalo(ako mi je trafo koji cu dobiti pravog naponskog nivoa). Za clepsidru bi imao par pitanja a nije mi lagodno jer mi 10XB nije ''aminovao'' da ga radim a i sta jos,nije se oglasio ni da li dozvoljava da se sema postavi (i) ovde... Rado bi priupitao stosta ali kao da su mi ''vezane ruke''.
...

Kao što rekoh clepsidru bi pravio sa sve regulacijom boje tona i phono-pre-ampom. Borin predlog bila je šema pod C sa NE5534AN,ali mi se ne slažu raspored na pločici i šema. Na samom izlazu iz phono-preampa nalazi se po šemi kondezator od 100nF kojeg na pločici nema,a postoji i razlika u kapacitetu sa nožice 2 ic -na šemi je 47uF10V,a na rasporedu elemenata na pločici tu se nalazi 10uF. Evo šeme. ...

Pretraživao sam malo internet i naiđoh na komentar da clepsidra nije zamišljena da radi sa ton-kontrolom,a ako se već tako uradi da treba dodati 10uF kapacitete na ulazu. Zašto je lošije sa ton-kontrolom? Slabi li to i koliko predpojačanje,ne bi trebalo da ga oslabljuje... :-) :-) ...

Bas niko nista...vreme je za ucenje na sopstvenim greskama,sabrati materijal i krenuti lagano. ...

Evo kompletne šeme "clepsidra" predpojačivača sa regulacijom boje tona. Tu su i slike gotovog predpojačala koje je Viktor radio samo bez ton-kontrole. Popisao sam delove,pogledao cene,počeo crtanje pločice za deo sa regulacijom boje tona
...spremam se! ...


_{[Ovu poruku je menjao 44250 dana 17.12.2010. u 19:21 GMT+1]}

Ovo super izgleda...

Samo napred!!

Jeste,šteta što je Viktorova slika a ne moja! :- ) Bitno je da sam krenuo,biće valjda nešto i mojih slika na kraju! ...

44250,Stk-a Akex. kako se god zoves,samo polako
Mene samo brine sto se G.Bora odavno ne javalja.
Nadam se da je sve ok.
Clepsidra je odlicno predpojacalo,nazalost zbog manjka vremena nestignem napraviti isto koje mi je Viktor posalo sa 2SA+2SC tranzistorima.
POzdrav svima.

44250,Stk-a Akex. kako se god zoves,samo polako
Mene samo brine sto se G.Bora odavno ne javalja.
Nadam se da je sve ok.
Clepsidra je odlicno predpojacalo,nazalost zbog manjka vremena nestignem napraviti isto koje mi je Viktor posalo sa 2SA+2SC tranzistorima.
POzdrav svima.[/quote]
Neka ostane na 44250 ili STK,ime i prezime ionako pamti tek po neko. Poslao sam privatnu poruku Bori-10XB u kojoj sam ga pitao da li dozvoljava da radim clepsidru za sebe,i da li bi on licno postavio semu na ovom forumu. Rekao mi je da nema vremena da odgovara na nedoumice i pitanja osim ako nesto bas-bas ''zaglavi'',i da kompletna sema sme da se pojavi ovde drugacije je ne bi ni postavio,lepse je kad je mirna savest-bolje se spava. Tu je,prati nas ali jednostavno nema vremena za neke ''eventualije'' i sitnice. A ti nikko,kad si se vec (po)javio,nadam se da ces biti ''na TI'' sa vremenom sutra-prekosutra pa da me uputis u par stvari. Veliki pozdrav svima! ...

Super neka je stari vuk dobrog zdravlja:)
Tu sam ako ista moje skromno znanje moze da posluzi ako zapne tu stu i Zeon,Viktor ma nema sta da brines.
Pozz

A ja mislio da si to vec napravio...

Moj Viktore nisam nemam sta lagati,jednostavno mi nesto uvjek izleti.Ili uleti:))
Sada sam u nekom poslu ako zavrsim do jula bice dobro,a tako me to interesuje,plocice su vec legel samo cekaju malo vremena.
Inace imas smisla za izraditi plocicu:)
Pozz

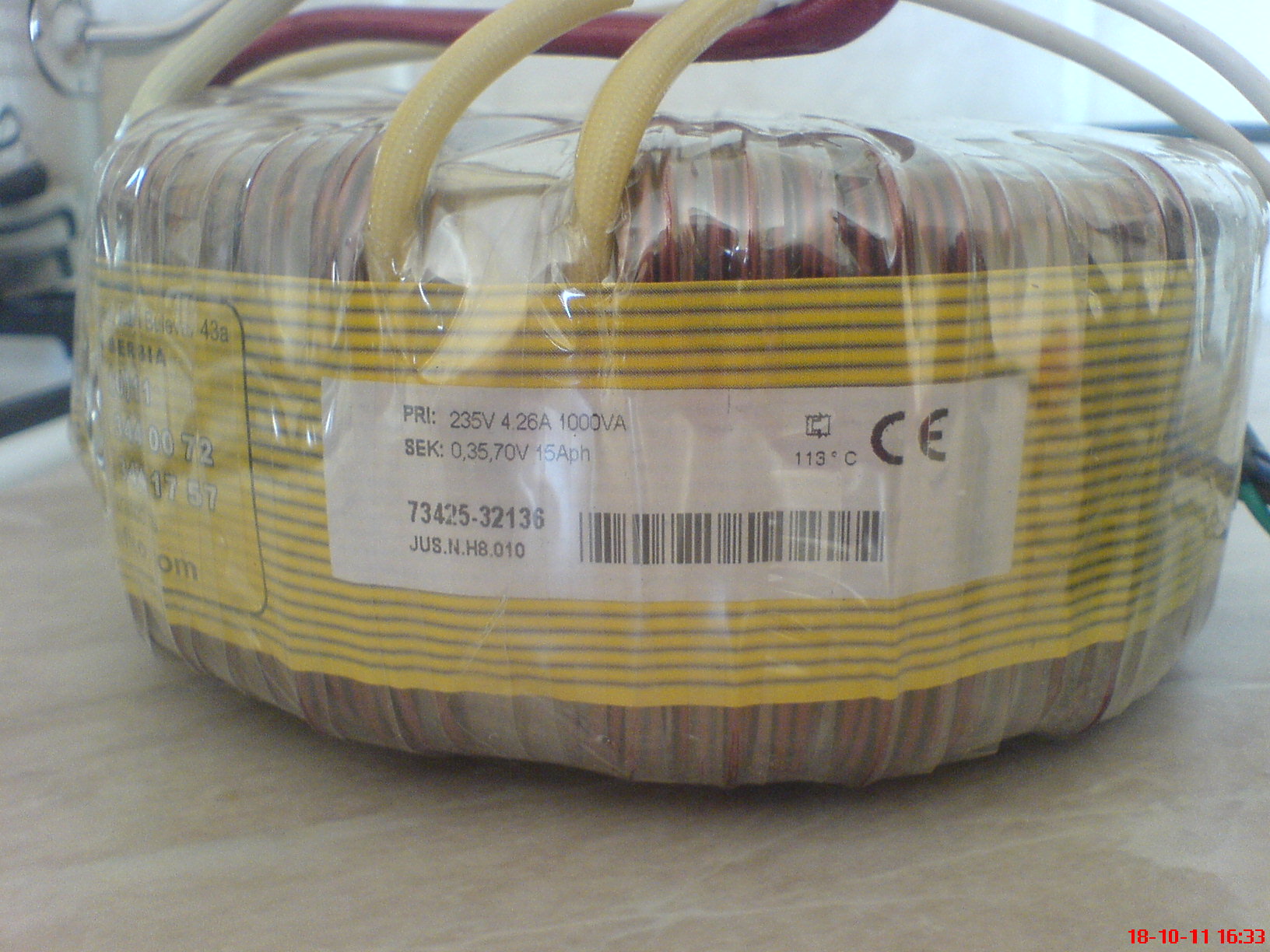

Pitanje:Koje snage trafo da uzmem? Napajanje bi islo preko Pass/Borbely shunt-a i napajalo bi clepsidru-predpojacalo,njenu regulaciju boje tona i RIAA predpojacalo. Napon sekundara bio bi 2x14VAC,a snaga... Naciljao sam neki trafo od 16W,da li bi to bilo zadovoljavajuće? ...

E sada trafo kako kome ja ne posustajem meni tarafo od 50w radi na cd-u.
I to samo mehanika bez dac-a i osatlih zeza.Za probu bice te i taj dobar.

Ok,znaci trebace jaci imacu to u vidu. Preklopnici,u kojoj god prodavnici sam gledao(kelco,mikroPrinc,ITC...) svuda su oni plasticni 12polozaja 1pol,6polozaja 2pola,3polozaja 4pola. Predvidjeni su za napon do 250V i struju do 0,15A. Da li ce oni biti ogovarajuci za moje potrebe? Druge ne mogu naci. ...

Ma odlicni sta ce ti vise:)

E to mi se vec dopada! :-) Bice jos pitanja... ...

Koliko su dobri ovi kondezatori,i da li ce ovi hladnjaci moci dovoljno ohladiti DOGC-H? Kapacitet kondezatora je OK,zanima me kvalitet. Inace masa jednog hladnjaka je oko 4kg.

Simpatican taj neki bucika ;)

Oba ta kondezatora sam platio 1800 dinara(oko 18evra) a oba hladnjaka 2700 dinara(oko 27evra),na Bubanj-potoku. ...

Jel kod Mlađe što vozi zeleni Vartburg?

Google google,rekao sam ja... :-) :-) :-) ...

Sve ok:))

Sve ok:))[/quote] E to! :-) Bas mi je drago sto sam ''naleteo'' na coveka,uzeo sam od njega vizit-kartu. ...

Bolje još hladnjaka da si uzeo : ))!

E vala pametan odgovor:))
Uzmi jos dva za legenda,treba ce ti:)

Ti njega poznajes?

Koliko mi se cini, ja sam kupio SK47 150mm kod nekog lika sa varburgom, u Pancevu, na putu za Kovin koliko mi se cini...Bio je tamo neki buvljak nedeljom. Moguce je da je to jedan te isti covek.

Zar si sumnjao?

Inače to je tvoj na neki način komšija, iz Koteža je!

Znam, bio sam kod njega u stanu jer nije poneo te vece hladnjake na buvljak.

Kao i uvek sam pravu, a i poznajem podosta ljudi!

Šta da se radi, godine!

Inače Mlađa je uvek za saradnju čak sam par puta uzimao neke delove a tek kad sam imao para plaćao iste. Makar to bilo i posle mesec dana!

A tek da vidiš kako mu preko telefona opravljam pojačavač.

Zna i on tebe! Cuveni Moca kaze, ali ja u tom trenutku nisam znao o kome se radi jer te nisam znao sa foruma...

Srecan Bozic svima koji danas slave. Sve najbolje ljudi!

zeon Rider/Moca... :-) :-) :-) Zvuci kao VELIKI/mali! :-) :-) :-) Takodje zelim od sveg srca svim drugarima sa foruma sto danas slave bozic SVE NAJBOLJE,i sretan bozic narode! :-)

zeon Rider/Moca... :-) :-) :-) Zvuci kao VELIKI/mali! :-) :-) :-) Takodje zelim od sveg srca svim drugarima sa foruma sto danas slave bozic SVE NAJBOLJE,i sretan bozic narode! :-)

Nešto malo sam radio-nacrtao pločicu za regulaciju boje tona. Na slici se nalaze dve grupe od tri rupe u horizontali koje bi provodnicima povezao sa preklopnicima bas/visoki na koje ću lemiti potrebne otpore,ako se poprati šema lako se nađu. Oznake SW1,SW2a i SW2b su prekidači za 50/100Hz i 10kHz/20kHz. Pratio sam više puta šemu i pločicu i nisam našao grešku,postavljam izgled pločice pa ako neko bude imao vremena i volje da upoređuje,i nađe eventualnu grešku ili ima neku kostruktivnu kritiku neka me uputi na nju. Hvala unapred! Evo slike. ...

Onu "gomilicu" otpornika što na mojoj pcb nisu predloženi bi lemio direktno na preklopnike da bi izbegao gomile žica,a preklopnike bi "provukao" kroz bakarnu cev i to tako da cevi imaju oko 2cm dužine više od dužine tela preklopnika. MŠERIFOV mi iz iskustva dade konstruktivnu kritiku da su mi linije na štampi isuviše tanke i da bi ih trebao podebljati. Četvrt para se okupilo za taj moj projekat a nema nešto kritika od strane kolega osim mšerifova...uskoro bi trebao da mi se desi "šamar-posao" u kojem bi trebalo da zaradim ostatak para pa bi trebao savete svih vrsta. Siguran sam da sam još nesto mogao bolje uraditi,ovo ni na koji način ne želim da zaje+em i trebaju mi sve vaše zamerke i saveti... ...

Vidim ja da će Aca odraditi sve pa pretrpeti kritike...ma neka samo sve bude OK... ...

...javim vam "spike" i "slike" za oko mesec-dva. Kad sve zaradim sagradim i čujem,poslušaću i kritike! ....
Sretni vam svima praznici!

I tebi takođe, videćemo se za mesec - dva!

Aleksandre, sve je to moglo na manju plocicu da stane. Padove na otpornicima i kondenzatorima obavezno povecaj...

U pravu si Viktore,gornja polovina pločice je poprilično neiskorištena dok je na donjoj "kao sardine". Moglo se dosta uštedeti postavljanjem otpornika uspravno i uvođenjem više kratkospojnika ali sam to izbegavao. Padove sam podebljao,kao i linije na pločici,raspored ostavljam isti. To sad izgleda ovako...

Nešto se materijala kupilo,sad mi vremena nedostaje,naći će se i njega za desetak dana...



Sym/A-Sym (došao mi kao usput,nikko dao pločicu,imam ispravljač i hladnjak...)



pass borbely šant (opet nikko dao pločicu)...


clepsidra(nikko dao pločicu predpojačala,sam cu uraditi pločicu za regulaciju boje tona)...


RIAA -10XB predložio,dao šemu i izgled pločice...



Za ojedanje bakra kupio sam fero-hlorid,gomilu...

Ostalo mi je da dokupim još par dijelova koje nisu imali(par blok-kondezatora od 10uF),da mi na masnom papiru(kalendarskom) odštampaju pločice regulacije boje tona i ispravljača pred šant,naručio sam u "trafku" trafo 2x15V,treba doći ovih dana.... a onda samo da odradim još par poslića,pa da mi prođe slava i onda se nadam da ću za rođendan sebi osposobiti ovo veliko zadovoljstvo.

_{[Ovu poruku je menjao 44250 dana 02.02.2011. u 22:59 GMT+1]}

Taman htedo da pitam jesu li delovi iz Kelca po nacinu fasovanja kesica, kad ono vide racun

Nije sve od njih,ima nešto i iz mikro-princa. Bilo bi tu još računa i od drugih snabdjevača ali nije se imalo vremena za obilazak,pa sam svu kupovinu obavio kod ta dva.

Ljepo brate,sada samo polako:))

Dosta za večeras... Nikko uporedi sa svojim,ako vidiš neku grešku-ALARMIRAJ!!!

Sve ok,fale samo ona dva od xxpF.
Pozz

A koji je to uređaj, nešto mi majušni tranzistori ili mi je mali ekran ?!

Pasov shunt,doduse oglodjen do kosti

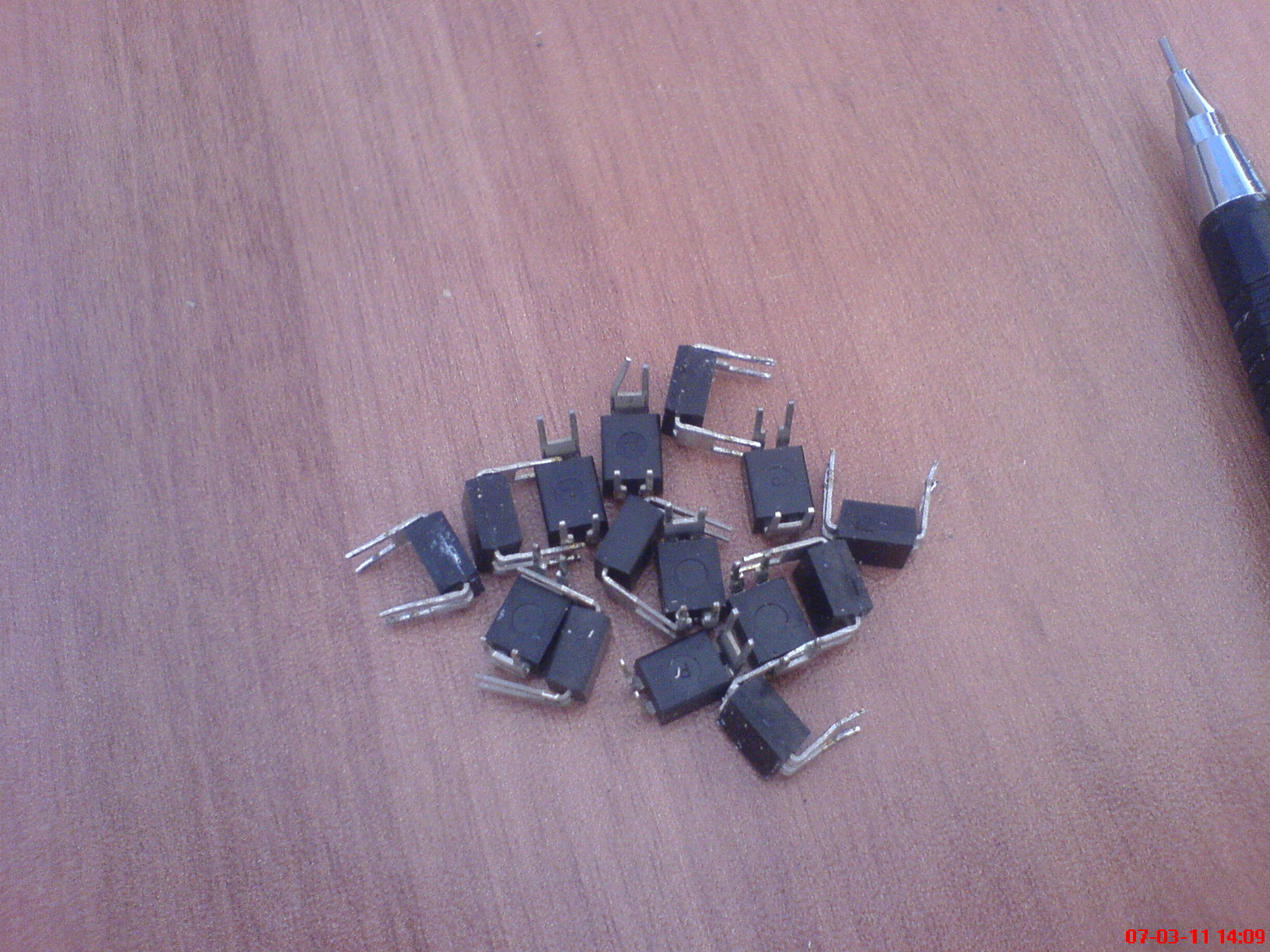

Irf9540-540.

IRF510(610)/9510(9610)



drug, zato "kajne" "ona dva od xxpF".


stis´o se za šemu a ovamo fale mi dijelovi... jojojojojojooooj...

po meni datoj šemi sve je tu! bar bi trebalo biti...

Pozdrav drugaru!




<sub>[Ovu poruku je menjao 44250 dana 04.02.2011. u 21:30 GMT+1]

[Ovu poruku je menjao 44250 dana 04.02.2011. u 21:32 GMT+1]</sub>

Dobro je za sada Aleksandre. Kada krece testiranje napajanja?

Ovih dana,imam posla po cijeli dan kući i kod komšije pa se ne stignem ni naspavati. Danas mi je stigao transformator iz trafka.

Ispade da ispravljac kojeg sam planirao za sym-asym ima +/- 42 VDC,smije li on na taj napon? Ne pravi mi se regulator napona...

Sutra bi trebao da radim par pločica-dodatak napajanju aymasym-u(nešto što će oboriti napon,predlog drugara sa diy),pločicu ispravljača za predpojačalo i pločicu regulacije boje tona. Nikad nisam radio ton-transfer i malo imam tremu,koju podiže saznanje da samo moj računar(ne i očev) otvara pdf-ove u kojima su pločice... Nadam se da će sve biti u redu,inače ću spaliti još deset litara bezolovnog i nešto živaca tražeći razlog svog neuspjeha-valjda do toga neće doći. Evo šeme i pdf-ova.

Samo polako i oprezno. Ako radiš toner-transfer metodom moraćeš predložak napraviti u ogledalu. Koliko viidim sad je sve urađeno kako treba da izgleda pcb sa strane bakra i kad se prenese takav predložak dobije se neispravna pločica.

Zar to nije slučaj sa foto-postupkom? Ako stranu "press and peel" papira na kojoj je mastilo stavim na bakar gledaću u zadnju stranu pločice tj. u onu "iza ogledala",bar mislim a kad mislim obično griješim...

Ovo sam prvo napisao. Ne treba ni meni da vjeruješ nego treba sam da provjeriš i znaš kako će da ispadne pločica. Nisam se udubljivao u dizajn i kako si to sve zamislio, možda je to i uredu. Gledao sam na tekst i on će ti sigurno ispasti izvrnuto. Ista je stvar sa foto postupkom samo je način prenosa drugačiji, znači treba gledati sa zadnje, neisprintane strane i tako će pločica na kraju izgledati. Print treba biti sa pogledom sa strane gdje su komponente. Spominješ tintu, to sam još negdje pročitao ali nisam siguran da se može tinta prenijeti na taj način. Ja radim sa laserskim printerom a tintu nisam nikad probao.

Ma laserski cu i ja,upravo sam uzeo press and peel papirhna koju stranu se stampa glatku ili hrapavu? ODGOVOR NA TO MI SAD HITNO TREBA IDEM U STAMPARIJU Tekst ce biti izvrnut to mi ne znaci toliko koliko polozaj tacki za ic,a on ce biti ok-koliko mislim,..(treba me hapsiti,pisem i vozim!)

Za papir zaista ne znam i ne mogu ti pomoći, ja radim s običnim papirom za reklamne letke. Ne vidim nigdje raspored komponenti pa ne znam ni kako treba biti okrenuta pločica. Pločice crtam u Eagle-u i printam kako jeste a kad imam tekst njega okrenem na layout-u pa mi na pcb ispadne kako treba. Moguće je da si samo dodao tekst koij nisi preokrenuo a sve ostalo će ispasti dobro.

Jos jedna stvar-laserski stampac ili ink-jet stampac? Koji je konkretan naziv stampaca koji stampa ovo sto meni treba? Usput,usluzno osoblje kaze da im stampac ne prima press and peel.

Ink-jet ima tintu (ink) a laserski ima toner pa valjda otuda i naziv toner-transfer. ;-)
Ako rade reklamne letke u štampariji nek ti isprintaju na tom papiru-trebalo bi da bude OK. (mogu i već otisnuti letci na offsetu, pa preko njih)

Neki masan papir je koristila,kaze da je taj masniji od reklamnog mada ne bi rekao(nesto manje je sjajan) . Idem kuci da se najvjerovatnije malo razocaram pa ce ''Jovo nanovo...'' Javljam se veceras sa utiscima ma kakvi bili. Mnogo mnogo hvala kan na PRAVOVREMENOJ podrsci!

I ja sam u nekoj gužvi pa pa slabo stižem a nisam baš previše ni skoncentriran zbog posla. Najvažnije je da ne napraviš naopako. Nažalost nisi pratio temu na http://www.elitesecurity.org/t...vo-za-izradu-stampanih-plocica
tu bi vjerovatno našao sve odgovore. Ispadne da papir baš i nije toliko problematičan mada se meni paus nije pokazao kao dobar a vjerovatno ni obični copy papir nije previše dobar jer je porozan. Ukratko, reklamni letci, katalozi u boji i sl. Ja obično uzmem u apoteci te listiće (za kojekakve ljekove), banke, pošte itd. Nemoj uzimati predebele a tanak nek bude koliko printer može da povuče a da ne zgužva.

Bio si u pravu ali samo za RIAA ,Borivoje ga je predvivio za ogledalo a ja nisam obratio pažnju. Danas-sutra prekosutra ću ići da to ponovim,ovaj put kako treba. "Moje" pločice su ok što se tiče rasporeda nožica za ic,slova i brojke jesu obrnute ali ne hajem,i prilično sam zadovoljan kako je toner ostao na bakru,sad idem da to ogrizem fero-hloridom,pa ću opet javiti utiske...

Tamo gdje se toner nije baš najbolje prenio možeš popraviti sa lakom za nokte ili slično a s pomoću čačkalice, tanko na vrh.

Drug nisam siguran ali mi se cini da je to naopacka uradjeno:(
Natpisi bi trebali da se mogu procitati,jedino kao nisi uradio pogled u ogledalu.
Inace ok::)))

Sve ce se jos malo samo reci. Ili su slova naopako a linije dobre(nadam se) ili je obratno. Ja mislim da je ovo prvo. RIAA je trebao u ogledalu to stoji,prestampacu sutra-prekosutra. Linije popravio markerom,vidjecemo kako ce ispasti za 15-ak minuta...

_{[Ovu poruku je menjao 44250 dana 18.02.2011. u 00:34 GMT+1]}

Ma ljudi ovo je ok. Nije idealno ali je skroz ok,tek po neko slovce ili broj su naceti. Prvi toner-transfer macici,ali ih necu baciti!

Ma ko "secer" su:))
Odlicno polako ja sma svoje plocice davno napravio,mos misliti na sta su licili i to leteresetom.
Samo naprjed:)

+e+i ga drug,meni su bas dobre. Znam si sad par greskica ali ih sebi kasnije necu dozvoliti. Sve u svemu-bas sam zadovoljan! Evo slika sta sam danas uradio,vise ne mogu san na oci ide a ujutro rano ustajem,pomazem drugaru da se ugnijezdi sa svojom mladom... E da,na slici je prednja strana plocice sa ic-kolima,zadnja strana plocice i ono sto sam dobio iz stampaca,pa vidite da li je sta naopako.
(tačka je u gornjem desnom uglu oba ic-a,gledano kako ic sad stoje)


_{[Ovu poruku je menjao 44250 dana 16.02.2011. u 23:02 GMT+1]}

Mozda sutra zasviri...

Pločice su ispale super. Naravno da uvjek moze bolje. Ali treba vise hemije. Ili bolja praksa pa i alata. Ove su ispale po meni super.

Ja sam sa toner transfer tehnikom radio pločice za All PIC programator. Ima vodova tankih ko dlaka i opet su dobro ispale. Mogu se i vidjet u moj temi sa PIC16F84A i satom.

Ovdje su vodovi dobro debeli tako da je ovo po meni ispalo extra. Ja sam sebi ovdje u TZ nabavio 30% hidrogen. 1 čašica tog hidrogena i 2 sone kiseline 12%. Pločica ne bude ni 30 seknudi u kiselini i gotova. Nažalost imao sam slike pa sam izbrisao ali extra su bile ispale.

I ja bi sa sonom kiselinom,ali nikako da naletim na 30 % hidrogen,niti na apoteku u kojoj bi bili voljni da mi ga naprave,pa koristim ferohlorid. Prednost mu je sto se moze vise puta koristiti,mana sto treba da se ugrije da bi brze nagrizao.

Frizeri kupuju 30% Hidrogen i pokušaj kod njih!

Probaću,mada oni uglavnom koriste onaj sa balzamom. Nego-imam problem-ovaj šant mi ne radi tj. radi kako ne valja. Na ulazu je +/-20V a na izlazu daje +5,2/-4,8 V umjesto +/-15V. Gledao sam raspored fet-ova 520/9520 i tranzistora BC550/560 koji su zamjenili MPSA42/92. Pazio sam na raspored nožica B C E i dobar je. Ne znam šta da radim... Sutra ću pregledati još i pasivne elemente,mada teeško da je do njih,sve je kupljeno sa spiska i mjereno unimerom prije nego je stavljeno na svoje mjesto. UPOMOOOĆ


<sub>[Ovu poruku je menjao 44250 dana 18.02.2011. u 23:37 GMT+1]

[Ovu poruku je menjao 44250 dana 18.02.2011. u 23:37 GMT+1]</sub>

Još jedna stvar:da li je povezivanje napajanja predpojačala,regulacije boje tona i RIAA potrebno uraditi kao kod pojačala(svaki uređaj ima svoja tri +/-/masa provodnika čiji su početci na napajanju) ili se može povezati jednim provodnikom koji bi krenuo iz napajanja u prvi uređaj,pa iz prvog u drugi,pa u treći....

Dakle zvjezdasto iz napajanja ka potrošačima,ili redno iz napajanja pa iz potrošača u potrošač?

Da li je bolje koristiti pri tom licnastu ili žicu iz jednog komada?



_{[Ovu poruku je menjao 44250 dana 19.02.2011. u 08:33 GMT+1]}

Drug koje su zenerdiode tu.??
Oni tranzistori(bc) ok okrenuti??
Mora raditi 10 komada rade bez problema u raznim uredjajima.
Gjde si mjerio tih xxV?
Oni malikeramicki kondz,ne vidiih??
R1 je???

_{[Ovu poruku je menjao nikko dana 19.02.2011. u 09:13 GMT+1]}

Naručio sam 15V zenerice,valjda su mi takve dali. :-) Raspored nožica-njega sam napravio prema pinovima pločice kao da na njih idu MPSA42/92,s tim što BC550/560 ima suprotan raspored. Napon sam mjerio između mase i sorsa Q3 ,i mase i sorsa Q2 tamo gdje piše Vout. Vidi se na slici u pretprošlom postu kako sam okrenuo BC tranzistore,stavio sam slike kako sam napravio,a na papiru sa rasporedom elemenata nacrtao olovkom sa strane EBC raspored kako sam povezao. Negdje sam napravio previd samo ne znam gdje...

R1 je nisi mi napisao boje se nevide?
usput ovaj RX 0.22 da ti nije prevelik???
Ako se dobro sracuna ispade da ti shanty daje 1,5A??

R1 je 220 Ohm,a RX 2,2Ohm(crvena crvena zlatna zlatna 22/10 5%) evo sad usao u radionu pa cu premjeriti napone u odnosu na masu.

Q1: Ug 10,08V Ud 19,48V Us 5,7V / Q3: Ug 0,7V Ud 00V Us 5,01V / Q2: Ug -0,68V Ud 00V Us -4,84V /
Q4:Ug -9,81V Ud -19,49V Us -5,5V Eto to su naponi,minus-pipalica voltmetra konstantno na masi a plus-pipalica isla po g d s svih fet-ova. Hvala ti puno sto si tu i sto imas zivaca za mene. Kad budes imao vremena,baci pogled i koju misao. :-) Pozdrav drug!

Izdvajam kao zanimljivo-napon na zenerici u plus-grani 4,98V a u minus-grani 4,82V. Nesto mislim da ne treba da je tako...

Ja bih tebi najradije poslao jedan koji radi,ali me nesto transport hebe.DAvno sam poslao preko poste jednom kolegi sa foruma tranzistore koje jos nije dobio,nasa posta fuj.
Ipak bi ja pogedalo te zeenerke jer one tu rade ono.
Evo jedog mog omiljenog pojacal radi seo magnumu koji je malo preradjen.

Sada ga rastavio,radi jedno godinu i jos nisam uspio sa uradim predjnu plocciu.naravno radi sa shantijem i Borinom clepsidrom:)

Malo je bilo tjesno ali je sve stalo:)

+Napajanje na shantiju


Izlazi za napajane Clepsidre

Ovo je vrjednost rx otpornika
647mv podjeli sa vrjednosti istoga,ako uzmemo onaj tvoj od 0.22r izadje da shanti daje 2.8 A da nije puno?? moj rx ima 4r7 daje 130mA.
Nego baci pogledana te zenerice mora pisati koja je vrjednost???

2,2 Ohm su otpornici drug,a na zener-diodi pise BZX 85C 15,a kad ukljucim sant na njoj bude oko 4,5V(pisao sam napone u prethodnom postu) . Bas je naslo da me zeza...

Zamjeni fetove,za probu mozes samo koristiti +napajanje:)
Nisam drug vidio oznake na oporu izvini:))

_{[Ovu poruku je menjao nikko dana 19.02.2011. u 14:00 GMT+1]}

Bacio sam pogled na jendo 5minuta i vidim da je povezano kako treba, jedino nisi dao pogled sa bakarne strane plocice, mozda tamo imas neku gresku. Cudno mi je da na zener diodi od 15V imas napon od 5V. Ja obicno pre nego sto montiram zener diodu premerim njen napon tako sto propustim odredjenu struju kroz nju(oko 3-5mA).

Nebih rebalo da bude greske na plocici.Nije da ne moze ali ipak mislim da nema.
A sto se tice cenrki uhhhhhhhh,neki dan jaranu krpio HarmanK,ma nece da radi i bog greska bila od iste diode,6V3 je trebala biti i po slovu jeste ali ipak davala je 9V.
Nego Stk-a ti skontaj transport a ja cu ovih dana da ti posljem gotov sklop i sve rijeseno.
Pozz

_{[Ovu poruku je menjao nikko dana 19.02.2011. u 22:29 GMT+1]}

Pozdrav Viktore,hvala ti što si obratio pažnju na moju muku. Pločica bi morala biti dobra jer je nikko pravio kao i one koje su kod njega a rade,a zenerice ću sutra testirati. Danas čovek treba da nosi laboratoriju sa sobom kad ide nešto kupovati,ništa nije sigurno.

Nikko ne znam šta da ti kažem,najviše bi volio da je ovo proradilo,što se tiče pošte to bi moglo ali da se pošiljka osigura kod njih,mada mislim da bi najbolja opcija bila autobus pa da ja platim vozaču. Kad smo već kod slanja,pošalji mi šemu onog roendera,ako nađeš i ovog P&B šanta. Uz roender si mi bio poslao jedan papir,ali je on u međuvremenu ispario-najvjerovatnije ću ga naći kad budem imao kopiju istog.

Baš me koči ovaj maler sa napajanjem,nikakvu kombinaciju nemam da bi dobio +/-15V pa da probam predpojačalo. Sutra ću ja iz stare dobre korole izvaditi akumulator i skinuti ovaj sa podesta pa ću imati bar +/-12V da probam šta sam napravio,podesim mirnu struju clepsidre(ako mi i ona bude htjela proraditi-nešto mi je nabacila sumnju) pa da pustim neki zvuk u nju i da čujem hoće li išta napolje konačno. Najveći dio posla sam uradio,treba mi još koji kilometar oklopljene žice da završim ono petljanje oko ulaznog preklopnika,ali biće i to. Evo par slika mog današnjeg učinka...


Hvala vam drugari što ste tu i što mi pomažete!






_{[Ovu poruku je menjao 44250 dana 20.02.2011. u 00:21 GMT+1]}

Drug molim te zamjeni one fetove sa ifr530-9530,samo na jednoj grani napajanja ok.
Sta ti fali sa roenderom??Moezs i njega iskoristit za napajanje clepsidre,ako ti je frka koristi lm79xx 78xx,sve s emoze odraditi na "matadorci" ili na "zicama".
Cim uhvatim nekoga da ide gore saljem ti shant.
Pozz
P.S.
Ljepo to izgleda samo naprijed:)))))))

Drug,probacu. Kad mi stigne taj tvoj kloniracu ga do u detalj sve dok ne klonem! Sad idem skuvati kafu sebi i zeni pa idem u radionicu-usput cu ponijeti akumulator,a tamo me ceka drugi. Na ROENDER sam bio spojio svoj ispravljac preko roenderovog greca,dijagnoza- led diodice ''ćute'' ,na crvenoj i crnoj zicici koje si ti prilemio nema napona. Na samoj plocici postoje dve rupice gdje je bilo nesto spojeno,koliko se sjecam bas je o tome pisalo na papiru kojeg si mi poslao uz roender i sve ono ostalo. Zato sam dosadan i insistiram na semama,da bi se sam mogao snalaziti,pa ako možeš i njih mi pošalji.

Samo predpojacalo-clepsidra upravo radi. Ne mogu joj nategnuti mirnu struju na vise od 7mA,nadam se zbog toga sto je napajanje +-12V,vidjecu kad je spojim na +-15V. Inace i ovako stvarno ne zvuci lose iako kao izvor koristim mobilni. Rekao bi da u muzici cujem neke detalje koje do sad nisam cuo,mozda se varam ali to ce neko duze slusanje vec odgonetnuti. Radi i regulacija boje tona,nju sam probao odvojeno od svega. Sve reaguje mada sam ocekivao veca spustanja i izdizanja-narocito basova. Opet,nadam se da je do napajanja. RIAA je vrisnula u jednom kanalu odmah po ukljucenju,jedan ic je zadimio,drugi nije. Sad cu da vratim predpojacalo u kutiju i povezem na regulator boje tona pa cu pregledati RIAA,mada sve je radjeno po semi i plocici. Najvise sumnjam u samo ic-kolo ali ni moja greska nije iskljucena.

Aleksandre,

Ako si ispostovao sve sa rasporeda elemenata sa Clepsidrom neces imati ni jedan jedini problem. Tebi savetujem da napravis neko mini napajanje sa dva LM317 sa dobijanje +/-napona do nekih +/-24V DC. Plocicu pakujes u kutiju od nekog neispravnog napajanja za racunar i to je to.To napajanje ce ti sluziti sa testiranje predpojacala i ostalih stvari a takodje savetujem da napravis i jednu malu plocicu za uparivanje to92 tranzistora na kojoj imas moguscnost da uparujes i JFET-ove, a na istoj plocici mozes i diode da testiras.

Radi clepsidra i regulacija boje tona. Mirnu struju sam ostavio na oko 7-8mA dok ne osposobim neko napajanje od +-15V,tad cu je ponovo podesiti. Plocica predpojacala je tvoj dizajn Viktore,tu nema greske. Meni se potkrala greska ali je uklonjena prelemljavanjem. Sto se tice napajanja uradicu jedno podesivo simetricno do +-40V i staviti elektronski osigurac(sve to ima u Borinoj svastari) .Bas mi to treba... Sto se tice uparivanja i tog-takvog uredjaja i on bi mi dobro dosao,ako imas semu postavi je ovde. Bas cu sad da ispitam one zenerke iz santa,za to vrijeme neka clepsidra svirka na akumulatore.

Kod Viktora nema greske:))))

Imam semu a imam i raspored.

Evo kako izgleda. Na konektore Iset ide odgovarajuca vrednost otpornika, sa tim otpornikom odredjujemo struju koju pustamo kroz tranzistor ili mozda neku diodu.

@Nikko

Nadje se i kod mene neka greska ali se trudim da ih svedem na minimum. Davno sam radio plocicu za Clepsidru, sada bi mogla da se moduje malo...

Viktore zbog čega je NE5532 dupli OP?
Možeš li postaviti kompletnu shemu (NPN+PNP)?

Imao sam te kuci pa sam njih stavljao. Mogu da postavim ali ce sema mozda biti nerazumljiva zbog raznih konektora a nemam sada neku volju da prepravljam bilo sta, imam drugih problema i obaveza. Postavio sam ovo pa koga zanima moze dobiti pcb fajl i vrlo kratko objasnjenje. Mislim da je Bora postavljao semu a mozda sam i ja ranije. Potrazite malo...

Tražio sam ali nisam nigdje naišao. Molim te, ako već imaš shemu, da je postaviš. Ne radim u Protelu pa mi pcb fajl ništa ne znači a malo mi je bezveze da precrtavam shemu sa štampe.

Prekosutra idem kod čika-Zube u grad pa ću kupiti i te IRF530/9530 nije problem,baš sam rad da mi taj šant proradi,već sam mu sve spremio u kutiji,samo da proradi... Provjeravao sam danas one zenerice (iz šanta) preko otpornika 3k3-obe pokazuju 14,7-8V dakle dobre su. Ako je i sve ostalo dobro zamjenom fet-ova bi mogao riješiti problem.

Viktore,sve što ti vrijeme dozvoli da postaviš ti postavi,sigurno će dobro doći. Pozdrav svima!


_{[Ovu poruku je menjao 44250 dana 20.02.2011. u 22:11 GMT+1]}

+1

@44250
Samo napred!

RIAA riješen,POGREŠNO SAM OKRENUO INTEGRALNO KOLO!!! joooj... Po prvi put u životu,koji smor...Nisam čak ja to ni primjetio nego moj otac,druge oči drugačije(u ovom slučaju BOLJE) vide. Bitno je da sam našao gdje leži problem-unutar kostiju moje glave- pa znam odakle treba da krenem sa rješavanjem... uuuuffff... kako sam...uufff!

Ma bolan nije to nista,ko radi taj i gresi:))))

Ma znam drug,ali svejedno boli...prekosutra ću poraditi na rješavanju tog problema,sutra ću stvarati nove-pokušaću da završim sym-asym. Pročitao sam šta trebam da uradim pošto koristim Toshiba 2SC5200 i 2SA1943,zamjena onog 22pF za 3,3pF da ne bi prooscilovao,tako kažu na onom sajtu "SymAsym5-Project". Takođe sam napravio "spuštač napona" po šemi koju su mi predložili na "diy-international". Kažu da spušta napon za oko 4V koliko mi i treba jer mi ispravljač daje oko 41-2V u izlazu. Šema "spuštača" napona...

Semu nema smisla postavljati jer necete je razumeti, samo ce vas zbuniti. Imate raspored elemenata pa crtajte rukom na nekom papiru, 5-10minuta vam treba za semu. Iset(na taj konektor se ubuje otpornik), ispod NPN, oznake odredjuje struju, jednaka je I=6/R. Kod Iset-a iznad +12V ubacujete otpornik od oko 100oma. Levo od +12V je kondenzator od 100nF, levo od -12V je isto 100nF. A sada desna strana plocice. Iset ispod PJFET-a, ubacuje se otpornik od oko 100oma. Iznad NE5535 je Iset i tu ide otpornik koji odredjuje struju kroz PNP tranzistor, I=-6/R. Umesto NJFET-a mozete staviti i led diodu(uz odgovarajucu vrednost otpornika), anoda bi isla na D. Postavicu sliku mog uredjaja da vidite kako to izgleda. nema se vise vremena da bilo sta objasnjavam...

Nakon sastavljanja pločice para SymAsym i njenog montiranja na hladnjak,sastavljanja napajanja i raznih zezancija oko ubacivanja u kutiju dva ventilatora jedva sam čekao da čujem prvi zvuk,ali sam krenuo korak po korak kako je već red-sa zaštitnim otpornicima,sa redno vezana dva ampermetra prvo jedan kanal pa drugi. Prvi izvor zvuka bio je direktno vezan mp3-player sa mobilnog telefona i nisam bio uopšte oduševljen,čak štaviše bio sam razočaran. Kao da je napajanju falilo snage,kad treba da "grune" ono "brljne",nije to to.



Onda sam se sjetio da mp3-player povežem na juče-prekjuče osposobljenu clepsidru,pa nju na SymAsym.



Eeeee,to je već bila jedna sasvim sasvim druga priča,kao Juga ´93-će i´78-me,nebo i zemlja! Užitak za slušanje! Tek tada sam shvatio da je pojačalo na svom mjestu,a Clepsidra...ono što sam rekao da ne izdiže nešto visoke,a naročito basove POVLAČIM NATRAG,diže diže i to samo tako!



Visoki su se dobro pokazali i inače a od basova su mi večeras umalo oba zvučnika pala sa stola,a sve što je bilo na stolu nije ostalo baš na svom mjestu. U garaži mi jeste hladno-ali nakon sat i nešto glasnog slušanja hladnjak je bio mlak. Na ljeto će najvjerovatnije ipak trebati ona dva ventilatora odozdo,a do tad ću im već napraviti nešto sa ntc-otpornicima.

Ako ukucate na Youtube-u "SymAsym/Clepsidra Michael Bittner/Borivoje Jagodić" vidjećete snimak koji sam baš večeras napravio.

http://www.youtube.com/watch?v...&feature=player_detailpage

Sutra idem do zubara pa ću i u nabavku dijelova IRF530/9530 za šant,NE5534AN za RIAA koji sam tako glupo spalio,kilometar oklopljene žice...pa ću dalje u nove radne poraze i pobjede!

Pozdrav!

_{[Ovu poruku je menjao 44250 dana 21.02.2011. u 22:39 GMT+1]}

Rekoh ja tebe dobar je symke,a sada kada to izgustiras ide mongrel:))))
Ma samo uzivaj:))

Ako--ako,biće svega samo da sažvaćem ovo što imam...

Nego gdje nestade APEX-ova poruka sa ntc-om od sinoć?

Nešto se čudno događa sa internetom!

Fakat,isparila.:((
Ostali samo dugmici:))

Evo je sema za uparivanje NPN tranzistora(po ube) i NJFET-ova, proveravanje LED i zener dioda...Sada imate komplet pa ko zeli moze da napravi ovu korisnu stvarcicu.

Ajooojjj Aleksandre koliko tu zica ima...U svakom slucaju drago mi je da ti je to prosviralo.

Evo sema kola koje ukljucuje ventilator kada je temperatura hladnjaka veca od 60 stepeni, uz to promenom vrednosti otpornika od 22R/5W moze da se ostvari potreban pad napona tako da na ventilatoru ili ventilatorima uvek bude 12V bez obzira na snagu (struju) ventilatora i bez obzira koliki je napon na ulazu (15V, 18V ili 24V), ako je na ulazu tacno 12V otpornik moze da se izbaci (premosti). Promenom otpornika od 47k moze start ventilatora da se podesi za razlicite temperature po zelji.
Snimite semu za svaki slucaj.
Pozdrav

Spremljeno sto je sigurno-sigurno je:))

Hvala vam APEX na volji da ponovo postavite šemu i komentar,i to još opširniji-i ja sam sačuvao kopiju,za svaki slučaj.

Nikko brate,ni sa IRF530/9530 neće.

Simptomi isti.

Ja sve luđi.

Hajde kad ti se bude dalo,molim te uslikaj jedan svoj šant koji radi. Uslikaj ga sa što više strana i sa što više detalja da makar vidim jedan koji radi!



Šalim se,slika mi treba da bi i sam mogao tražiti gdje sam to više pogriješio. Danas me sto vragova potjeralo,od hoće-neće lemilice preko polu-rupa u pločici,do poluispravnog unimera,kompjutera koji smatra da sam ja u Rusiji i uporno mi servira google na ruskom,neki magarci mi šalju e-mailove u kojima mi nude milione samo da im uplatim tričavih parstotina dolara...pa još i šant neće... Uh. Sve sam to ostavio za sutra,a onda ću postaviti dc-zaštitu u sym i praviti prednju stranu.

Viktore,bilo bi to malo manje upetljano,ali zbog previsokog napona trafoa sam morao ugraditi neke "capacity multipliers" čije šeme sam negde gore već postavio. Šta je-ne znam,ali radi-spustilo je napon za par volti koliko mi je trebalo. Bez obzira i na to-ožičenje mi je slaba strana,na tom moram još mnogo mnogo da poradim. Na ovom ožičenju konkretno ću poraditi kad sve ugradim u kutiju. Uglavnom-radi.

Nigdje zeona ovih dana,jeste primjetili?

Nikko,ne čitaj ovaj post nego se ´vataj za foto-aparat!

Drug moj da vise na davimo ljude na forumu,sutra cim stignem,saljem ti slike.
KAda budes ti mogao cujemo se na skyap-u pa ce mo sve potaman pretresti.
Ima brate i i kamerapasve polako treba to da radi,vec je dosta ljudi to radili isve je bilo ok.Sutra cu nesto isprobati pa tijavim.
Pozz

OK dogovoreno. Pozdrav!

OK dogovoreno,smao polako. Pozdrav!

Moj predlog za napajanje preampa u pojacalu je da koristis donju semu. Na ulaz dovedes +/-35 do +/-55V sa napajanja pojacala i na izlazu imas stabilnih +/-15V.

OK dogovoreno. Pozdrav!

OK dogovoreno,samo polako. Pozdrav!

Internet je skroz otišao u aut,sto puta ista poruka...

APEX hvala vam na preporuci,ali ovo predpojačalo je u odvojenoj kutiji od pojačala. Ipak sam ovo sačuvao jer će se najverovatnije naći u jednom od pojačala koje imam u planu,baš će mi tako odgovarati.

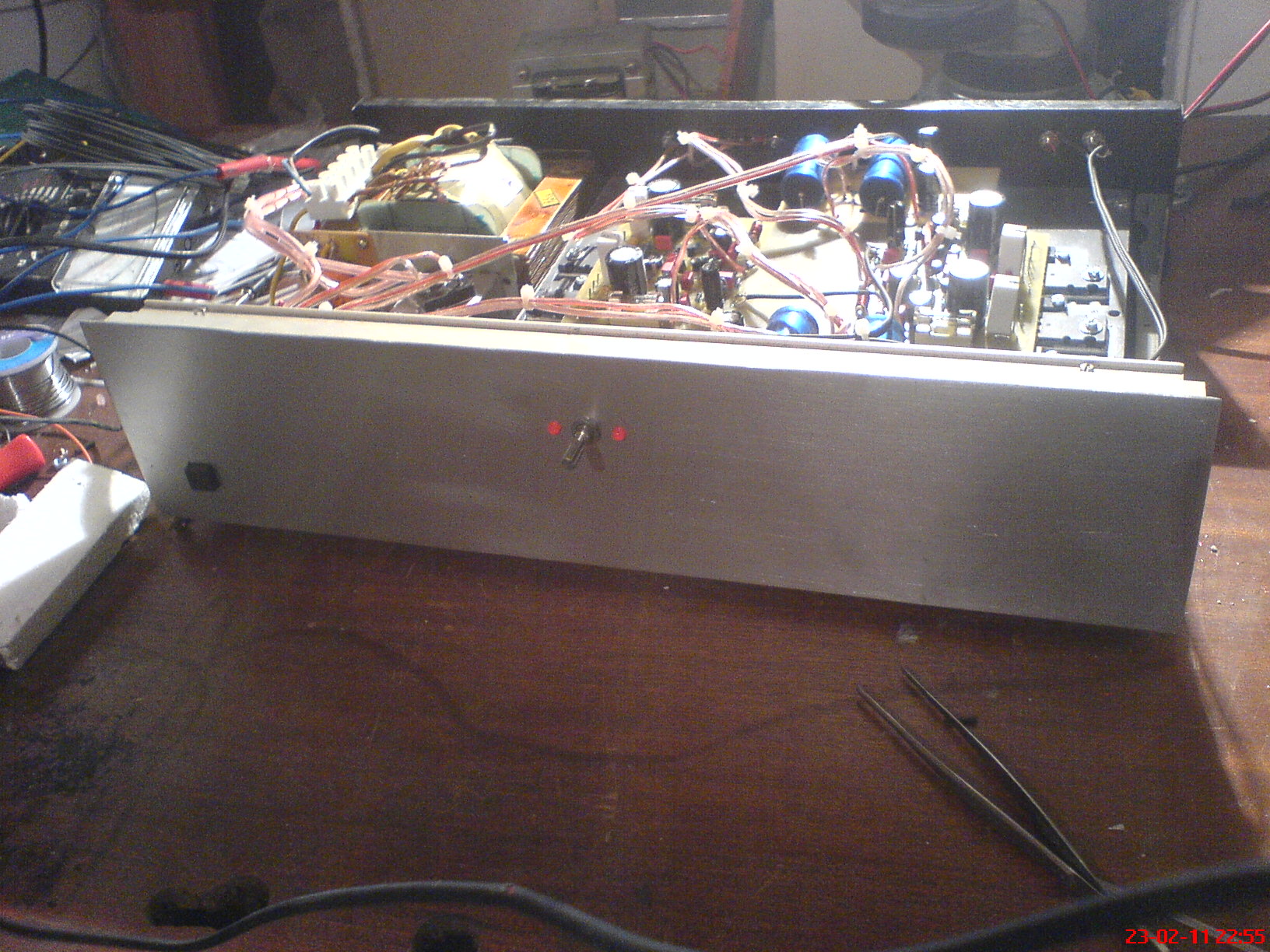

SymAsym konačno izgleda ovako,odustao sam od dc zaštite. Ionako je već gužva u kutiji,stavio sam veći transformator radi pada napona pri punoj snazi. Dobiće još i kapicu na potenciometar i to je to. Dve led-diode su klip-indikatori,urađeni po najjednostavnijoj šemi koju je nedavno postavio APEX(led,zener,obična dioda,6k8 2W). Pozdrav!

Palo je useljenje,ovako sad to izgleda. Napravio sam APEX-ov A-class šant za clepsidru,poriktao napon na 15V,mirnu struju na 15mA. Kupio dugmiće. Napravio klip-indikator i stavio ga lijevo i desno kod potenciometra pojačala. Dok ne budem sastavljao DOGC-H neću pokretati ovu temu. Pozdrav društvo,i mnogo vam hvala na svakoj pomoći koja me dovela do ovog zadovoljstva sad!

Riješio da izbušim rupe u pločicama za DOGC-H što mi ih je nikko poslao i posadim to dijelova što imam u njih,došao do IRFD110 pa zapelo kod uparivanja.





To ću sad da uradim-mali regulisani ispravljač napona do 20VDC i u istoj kutiji "uparivač" fetova i bipolarnih tranzistora P i N tipa po sledećoj šemi.




("gomilica" IRFD110 stigla iz Sarajeva uz pločice...)







_{[Ovu poruku je menjao 44250 dana 07.03.2011. u 14:34 GMT+1]}

Drug mislim sa je neko na ovom forumu izbacio semu za uparivanje tih fetica.
Moguce Viktor.oprobacu da je nadjem.
Pozz

Jeste, na prethodnoj stranici.

PS Kako je prošlo? Sorry, mislio sam da će se više potruditi.

Ima toga na Passovom sajtu!

Nije valjda da ova gore šema ne valja?



Ma jeste čovjek sve uradio samo sam ja glup pa ne shvatam sistem rada. A i za ovo sam imao većinu dijelova.



E to ću sad da pogledam-hvala na uputstvu!

Ona sema sto sam je dao, kao i raspored elemenata, nije namenjena za uparivanje snaznih tranzistora. Namenjena je samo za tranzistore u to92 kucistu. Pogledaj ono sto ti kaze Zeon a takodje pogledaj i na forumu jer je Zeon ubacio neke seme ako me secanje sluzi. Nesto sa LM317...

Tražim,čitam,tražim...mada moraću ponovo u drugi srednje da prvo DOBRANO osvježim pamćenje u vezi bipolarnih,unipolarnih...svakakvih tranzistora pa da onda idem dalje. Vidjeću da li ima tema ovde već postavljena u vezi uparivanja i svega toga. Ako nema postaviću je ja,da se ima tako nešto na jednom mjestu. Ova već postavljena mi se čini sasvim ok,mada opet nisam uopšte kompetentan da o tome dam konačan sud.

http://www.elitesecurity.org/t378028-0#2410717


To je stranica sa zeon-ovim pedlogom sa 317-icom,to je prvi predlog. Po njegovom drugom predlogu sam već uradio "aparat"...nisam siguran kako tačno ide procedura uparivanja pa sam VR1 100Ohm stavio u jedan položaj i mijenjao struju protoka preklopnikom preko 1kOhm i 100Ohm pa zapisao rezultat,zatim VR1 stavio u drugi položaj,ponovio proceduru i zapisao pa sve opet uradio treći put na trećem položaju VR1 i konačno odredio tri para sa najsličnijim karakteristikama i zalemio ih na pločice DOGC-H.

Četiri velika kondezatora za DOGC-H,šest manjih (dobio gratis) za neki ispravljač koji će tek doći na red i hladnjak za LEGEND. Subota kod Mlađe. Uzeo sam neki sony gramofon,nije uopšte hi-fi uređaj ali ni ja nemam toliko dobro očuvane ploče. Star je 24 godine,skoro nikako korišten i bez prašine iznutra. Još ima zaštitnu plastiku igle na glavi,sloj ulja na plastičnim zupčanicima je još uvek providan. Jednostavno nema tragove korištenja-20Evropskih ili 2000 srpskih novčanica. Najbitnije je da sam nakon "100 godina " opet čuo taj zvuk,i da mi je clepsidra sad u "punoj operativnoj upotrebi" jer koristi i phono-preamp! Zvuk bolje očuvan neko na većini kaseta! http://www.vinylengine.com/library/sony/ps-lx431.shtml


_{[Ovu poruku je menjao 44250 dana 12.03.2011. u 17:51 GMT+1]}

Ovako,pošto nisam pri novcu da kupim nov,u ponudi polovnih nema kakav mi odgovara(bar ga ne nalazim,niti su ovi ponuđeni realnih cijena) a u "šteku" imam EI trafo spoljnih dimenzija 5x12x15 cm ispravnog primara ali sa sekundarnim naponom od 24VAC,pomislio sam da ga sam premotam na 2x34VAC. Trafo je velik i biće poprilična gužva u kutiji iako će se u njoj naći samo dva kanala pojačala,četiri kondezatora i ispravljač sa zaštitom negdje gore navedeni APEX protect + clip. Da ne bi "skakao pred rudu" i uradio praktičnu temu na pjesmu "uzalud vam trud,svirači",pitam vas koji su argumenti protiv takve akcije? Trafo bi trebalo da ima i više nego dovoljno snage,malo me samo brine njegova neminovna blizina ostatku pojačala...evo slika:






Šraf na četvrtoj slici je M3,čisto da bi se imao u vidu presjek žica postojećeg primara i sekundara. Sekundar je četvrtastog presjeka,to sam viđavao ranije samo u pištolj-lemilicama i aparatima za varenje,i govori mi da tu snage ima. Usput rečeno trafo je veoma tih u radu,bar za sad...

Planirani raspored unutar kutije




Sad se najbolje vidi koliko je trafo blizu svega. Koliko li će smetati ta njegova blizina...

To dobro izgleda, samo nastavi tako!

Ako smeta možda bi pomoglo da ga malo oklopiš aluminijumom, nego meni deluje mali trafo za DOGC-H.

Po debljini žice ne ali mi se jezgro čini manje nego što bi trebalo, ma videćeš ti to u radu kako se ponaša možda mi na slici samo deluje tako...

Neka ti "reper" budu hladnjak iza trafoa koji je 4x15x30 cm (d x v x š ) i kondezatori koji su visine 14 cm. Trafo je težak oko 8-9 kg,nisam vagao ali ne bježi ispod sigurno. Mislim da je manje iskorišten prostor za namotavanje sekundara zbog debljine provodnika. Ako niko ništa ne prokomentariše kao razlog zašto ne premotavati taj trafo premotaću ga a onda mu snimiti strujno-naponsku karakteristiku,opterećivaću ga postepeno (sa ringlama i ostalim otporima koji mi budu pri ruci) do struje od 10A i za svaki stepen snimiti pad napona i stepen zagrijanosti jezgra. Ako ništa makar ću dobiti izuzetno dobar trafo za regulisani (laboratorijski) ispravljač. Moći ću ga lično namotavati i motaću ga bifilarno,komšija mi se bavi viklovanjem elektromotora kao dodatnim izvorom zarade,a voljan je da mi proda žicu- koliko je potrošim po nabavnoj cijeni. Neće se baciti 100%,a prilično sam uvjeren da će se ovaj trafo dooobro pokazati.

Taj transformator će zujati kao da si stavio košnicu u pojačavač.

Inače raspored je odličan!

Da li mislite na zujanje samog lima i provodnika, ili na zujanje-brujanje pojačala izazvano magnetnim rasipanjem?
Hvala na komentaru!

Da!

Kad se u ovom stanju priključi na 220V na moje čuđenje ne zuji ni malo,iako nije lakiran. Komšija ima i šer-lak,nije ni to problem... Malo zujanje se čuje od stola na kojem stoji ali to se da riješiti mekim podloškama,osim ako ne mislite na zujanje pod opterećenjem. Koliko snage po vašem mišljenju može imati ovaj transformator? Imate li neki predlog kako riješiti ovu situaciju na što bolji način? (koristeći ovaj trafo)

http://www.elitesecurity.org/t152555-12-Izrada-transformatora

sve pročitao,prepisao olovkom Slavenkov način "pješke" računanja(SVAKA MU ČAST NA VOLJI I RASPOLOŽENJU DA NAKUCA ONOLIKA SLOVA),zatim skinuo par programa za proračun... Trafo mi je snage nešto više od 500VA što ne bi bilo dovoljno za pogon 2x170W DOGC-H/4Ohm... Jeste da će kod mene raditi na 8Ohm(dakle 2x100W) i to baš jako rijetko punom parom ali...

Imam još jedan takav trafo,kad bi zadebljao presjek jezgra dobio bi na snazi,ali bi morao da pravim novi "ram" za namotavanje a to mi najteže pada,i još moram sračunati do koje bi snage/poprečnog presjeka jezgra mogao ići a da imam dovoljno mjesta za namotaje...jooooj...da mi nije samo pravljenja ovoga "rama"-tijela namotaja sve ovo ostalo se da sračunati...

Evo sad sam ga rastavio. U primaru je žica od 1mm presjeka,njega sam ostavio i ne znam broj namotaja. Sekundar je pravougaonog presjeka 3x2mm i imao je 49 namotaja. Žica od sekundara je inače kompletna omotana nekom tankom trakom koja služi kao izolacija,rekao bi. Nikad još nisam vidjeo tako nešto. Evo par slika.


<sub>[Ovu poruku je menjao 44250 dana 25.04.2011. u 20:35 GMT+1]











[Ovu poruku je menjao 44250 dana 25.04.2011. u 20:38 GMT+1]</sub>

Uz "malu" pomoć druga Borivoja namotao sam bifilarno problematični sekundar transformatora na 2 x 34VAC. Trafo bi trebalo da ima 400VA(površina presjeka jezgra je 4x5 cm) i odgovaraće mi kao privremeno rješenje za napajanje dogc-h na zvučnicima od 8Ohm,kad nabavim jači moći ću koristiti pun kapacitet ovog pojačala od 170W na 4Ohm,a do tad...polako,bitno mi je da sad mogu nastaviti dalje sa sklapanjem.

Inače,čovjek mi je objasnio u dve rečenice kako treba da uradim sekundar i nije bilo nikakvih problema. Napon je baš-baš simetričan na oba kraja. Mjerio sam i pad napona pod aktivnim opterećenjem od 2,5A na oba sekundarna namotaja(68VAC bez opterećenja) i pad napona je bio oko 2,8V. Dalje nisam mjerio jer je već kasno a sutra ustajem rano,kad premjerim strujno-naponsku karakteristiku na više opterećenja javiću rezultate na grafiku. Pozdrav svima,i puno hvala na kvalitetnom uputstvu,Borivoje!

A šta radi taj grejač iz bojlera?

Greje! Šalim se,to mi je bilo najbliže odgovarajuće opterećenje.

Ma znam, šalim se!

Naravno,naravno... lakše je sa osmjehom!

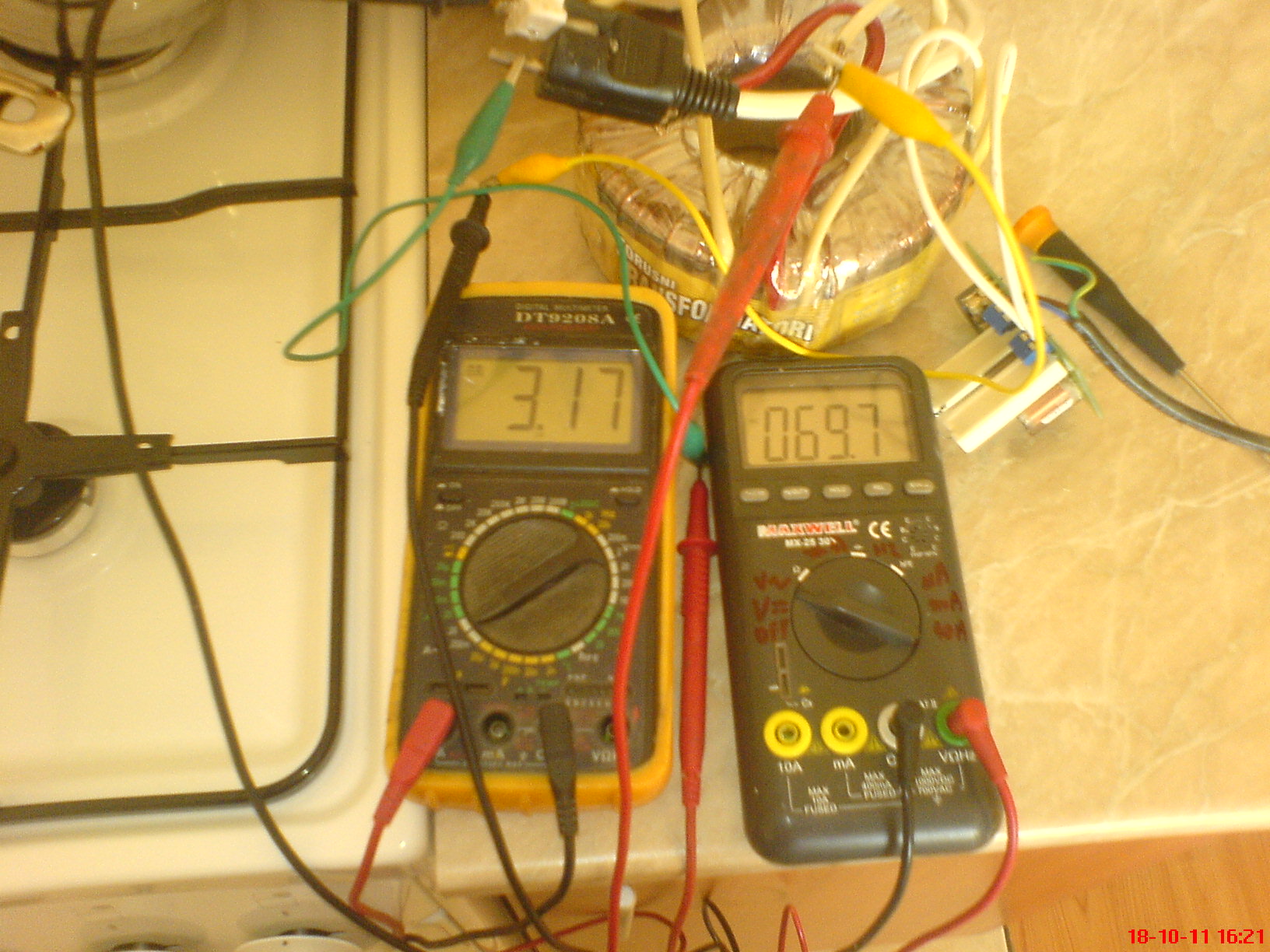

Šta se sve mora priključiti na izlaz transformatora da bi se opteretio sa 10A struje na sekundaru...dve ringle na jednoj pećki,jedna ringla druge pećke,grijač za bojler i šant od 12Ohm. Opterećenje od 10A trajalo je par minuta i žice sekundara su se tek tad počele ozbiljnije grijati,lim je ostao hladan. Pad napona je bio sa neopterećenih 69,2V na 62V pri opterećenju od nešto malo više od 10A. Nisam smio dugo držati to opterećenje što zbog trafoa što zbog unimera(10A mu je maksimalni opseg). Pad napona po meni nije prevelik,izlazi 3,6V po grani na 10A opterećenja...ma vidi se sve na grafiku.



I sad se osjeti miris ugrijanih ringli i obgorjelih šanta,grijača za bojler i ringli. Inače kompletna zbrka je izgledala ovako:





I još nešto-pri svim mjerenjima napon je ostajao simetričan bez obzira na jačinu struje opterećenja.
Mislim da će ovaj trafo biti sasvim dobar za DOGC-H,možda ne baš za punu snagu od 2 x 170W(4Ohm) ali za 2 x 100W na 8Ohm će biti.

Koliki pad napona u napajanju se smatra tolerantnim u pojačalima ove klase?

_{[Ovu poruku je menjao 44250 dana 07.05.2011. u 19:06 GMT+1]}

Trebalo je onda kafu da staviš na kuvanje, da bude gotova dok završiš merenje.... :D



Ma izdržaće i na 4 oma...

E to sa kafom ću imati na umu kad budem radio neko od sledećih mjerenja!

Ostaje ipak pitanje koliki pad napona je podnošljiv-tolerantan za ovu klasu pojačala,i uopšte gledano koliki pad napona se može tolerisati pošto rijetko ko radi regulisana napajanja za pojačala? (osim laboratorijskih,kako je jednom prokomentarisao zeon čini mi se...)

Kako se to određuje,kako se na to gleda?

Ovo bi i mene zanimalo a retko sam imao priliku da vidim primere el stabilizacije napona izlaznog stepena.

_{[Ovu poruku je menjao d.veljko83 dana 08.05.2011. u 00:45 GMT+1]}

http://www.elitesecurity.org/t...su-Apex-stabilisani-ispravljac

Ma jeste to OK kao odgovor d.veljku imao sam to na umu ali nemam više mjesta u kutiji. Biće unutra četiri velika kondezatora od po 20 000uF(2x sprague 2x siemens,80 000 uF ukupno-trebalo bi da je to i više nego dovoljno),baš veliki transformator(kasnije još veći),pločica zaštite i dva pojačala,nema se tu više mjesta za stabilizatore. Zato i dalje insistiram na odgovoru KOLIKI ŠAD NAPONA JE PODNOŠLJIV I TOLERANTAN? Pozdrav svima!



Dakle konkretno me ovo gore zanima...

Alex jedino isporbaj,ovako napamet tesko ti ko moze odgovoriti,inace ubaci ti taj tfao u trafo-lak i uzivaj.
Inace jeli to trafo iz HSR-160???
Pozz

Drug trafo je bio 220/24V sa sekundarom kvadratnog presjeka 2x3mm i omotan svilom kao izolacijom,a onda sam ga premotao. Odakle je izvadjen stvarno ne znam,iskopao sam ga iz neke caletove kutije sa drangulijama u cosku garaze. Inace prethodni odgovor ti je pravi AUDIOFILSKI cista desetka

Malo se "kutijalo" dok se imalo materijala...

DOGC-H







Sada sve to stoji zajedno sa legend-om i čeka finansijski bolja vremena...

Au bre što je promaja ovde...ne samo u ovoj temi nego uopšte na forumu,nigdje nikoga ni A da prozbori...

http://www.youtube.com/watch?v=fppKGJD3Y6c

Još sam nešto počeo da krčkam,dalje ne idem dok mi Borivoje ne da "amin",a ako mi dozvoli onda ću razmisliti o premještanju hladnjaka unutar kutije. Za sada ništa ne znam jer nemam pločice samog pojačala "u rukama" tj. u prirodnoj veličini. Evo par slika kako to sve sad ovako "sirovo" i grubo izgleda...






_{[Ovu poruku je menjao 44250 dana 14.05.2011. u 22:34 GMT+1]}

Zatvori prozor : )

Ha ha,da,moraću da se pobrinem ili za prozor ili za vrata!

Boro kaže MOŽE,sad mi čovjek javio! Eheeejjjj!

Od ovog drugog planiram da smajstorim jedan STUDIO-SE,idem odmah da odštampam pločice na papir i da vidim šta ću sa rasporedom unutar kutije. Ovih dana će možda "pasti" i pločice sve zavisi od brojnog stanja novčanica u mom novčaniku...

HVALA BORO MNOGO!

Da se malo "vrnem" na temu,danas sam za DOGC-H uradio pločicu "OMNI" zaštite. Imao sam u planu APEX-ovu ali rekoh kad je već sve Borino neka bude i zaštita. Tako će biti i kad budem radio nešto i od APEX-a (APEX pojačalo APEX i zaštita ) a i od drugih dizajnera. Nego,evo pločice;









Nisam imao vremena a da jesam "posadio" bi još i po neki otpornik i tranzistor koje imam,da bi kasnije znao šta još treba da dokupim. Polako,ima dana više nego kobasica,zgotoviće se i ovo a i što se duže čeka i čežnja je sve veća pa time i zadovoljstvo!

_{[Ovu poruku je menjao 44250 dana 29.05.2011. u 23:33 GMT+1]}

Ovako je izgledao dogc-mk2 kad mi ga je nikko poslao prošlogodišnjeg maja




tako je izgledao i radio je kao doksa,a sad izgleda ovako








i više ne radi,barem jedan kanal. Sve sam vratio kako je i bilo,jedino sam stavio jedan mali hladnjak na sva tri IRF oba kanala i pritisnuo ih oprugom ali desio se ka-bum sa jednim izlaznim tranzistorom. Naravno-nisam koristio zaštitne tranzistore pri prvom paljenju. Koliko sam uspio vidjeti sve sam dobro pospajao ali mi se izgleda negdje podvukao metalni opiljak među vodove,vidjeću još drugom prilikom kad budem imao vremena i zamjenski tranzistor. Inače prepakivanje sam počeo da bi mi kutija dogc-mk2 bila iste širine kao i ostale komponente koje već imam ili ću ih tek imati. Sad jedno na drugom naslagani stoje redom dogc-mk2,studio-se,dogc-h i legend i čekaju "bolje dane". (dogc-mk2 ima najbolje izglede da ubrzo prosvira-treba samo da kupim dva sijalična grla i dve sijalice sa žarnom niti(zaštitni otpornici) i par tranzistora)

Sve to zajedno sad izgleda ovako:




_{[Ovu poruku je menjao 44250 dana 05.06.2011. u 22:18 GMT+1]}

A koji te đavo terao da ga čačkaš?

U mom kraju su znali reći: "Nije baba imala mira,pa je kupila prase!" Tako sam i ja...

S tobom nikad nije dosadno :D
Vjerovatno nisi dobro namontirao tranzistor(e) na hladnjak pa si negdje napravio spoj.
Već sam dosadan s hladnjacima :( ali me interesira koliko se grije, s obzirom da su oba
kanala na jednom hladnjaku. Usput, kolike su mu dimenzije?

Hladnjak je dve plocice sirine,devet cm visine,deset cm dubine,debljina osnove je oko 5-6 mm. Sve ovo ti kazem po sjecanju,nisam ga zapravo mjerio. Znao je dobro da se ugrije,granica izdrzljivosti zadrzavanja ruke na njemu,ali nikad nije izdao! Hajde reci mi tacne nazive Tosibinih 2SA 2SC (mislim da su 2SA1943 i 2SC5200 ali nisam siguran) tranzistora i onih IRF-drajvera,mozda stignem u nabavku nakon posla. Kucam sa mobilnog a on mi ne otvara BAS i ne mogu tamo da vidim...

I da,provjeravao sam-ni jedan tranzistor nije imao spoj sa hladnjakom u trenutku ukljucenja,cak ni hladnjak i kuciste nisu na masi. Ko nadje vremena i volje neka mi napise sta je u izlazu,tacne nazive tosibinih 2SA 2SC i IRF. -ova.
Pozdrav!

Ne znam koji su kod tebe za DOGC MK3 par je
2SC3264/2SA1295 (Sanken) - čokoladica ili
2SC5200/2SA1943 (Toshiba)
te IRF530 / IRF9530

Uvijek tu kad je najpotrebnije-kan. Hvala covjek!

Juče nisam stigao u bivši RK,a danas poljubim vrata na kojima piše "selimo se u bul.kralja Aleksandra 3xx i počinjemo sa radom 9.6.2011" . Ili ću ih sačekati ili ću na drugu stranu,kako me vjetar nanese. Jedino mi krivo što ne zapisa´ nove brojeve telefona i konkretnu adresu,blesan... Valjda će uskoro ažurirati podatke na e-stranici,dosadašnji prikaz "gde smo" bio im je odličan.

E kad sam Ja pisao da će se seliti!

Ma nedavno sam "pretrčavao" forum i naišao na taj tekst,čini mi se u jednoj temi vezanoj za "legend"-pojačalo,bogme datum je bio...poodavno je to bilo,već sam bio siguran da su od te selidbe odustali. Ali avaj...nadam se da ću se i sad moći negdje blizu njih parkirati! Bulevar je po tom pitanju krš... Znaš li u kojem je dijelu otprilike ta nova adresa,je li blizu ičega opšte-poznatog? Pozdrav dobro-informisanom!

Nemam pojma, saznaću!

Evo Bulevar Kralja Aleksandra 326, 2403-376 i 2403-387

_{[Ovu poruku je menjao zeoN_Rider dana 07.06.2011. u 18:58 GMT+1]}

Svaka cast!

Baš sam tamo danas bio(pisah već u STUDIO-SE temi) i kupio otpornika za DOGC-H i OMNI-zaštitu,evo kako je to izgledalo...




a evo kako izgleda sad...

Takođe kao i kod studija-tek slijedi kupovina ostalih blok- i elektrolitskih kondezatora,ostatka malih tranzistora i jakog greca. Ovde je još gora situacija sa udarnom strujom jer se radi o četiri kondezatora od po 20 000uF,možda ne treba toliko ali ako oduzmem dva baš će faliti. Pošto postoji mogućnost da će raditi na 4Ohm i pri tom davati 170W ipak će ostati unutra sva četiri.

Danas sam uzeo od komšije dva transformatora,jedan od nešto manje od kilovat a drugi od oko 80VA. Malo se gubim među nazivima ali jedan je C a drugi...ne znam,niti znam koji se kako zove. Od ovog manje snage planiram da napravim uređaj za uparivanje (http://www.elitesecurity.org/t424497-0#2828539 deseti post),i premotaću ga na 12V,neće biti problem zbog jednostavnog rastavljanja a i sve već imam,samo uduplam postojeći sekundar. Ovaj veći mi zadaje glavobolju-šta da uradim sa njim-u kojem pojačalu da ga iskoristim...snage ima i za DOGC-H i za 3/4 Legend Stage-Master,za DOGC-a sam već premotao onaj,trebao bi mu samo dodati petnaestak namotaja da bi dobio onih 7VAC za OMNI...nisam pametan.

Evo slike oba trafoa,papirne maramice su tu samo da bi se imao osjećaj reda veličina...



Ni ovaj veći nije komplikovan za preradu,samo nemam ideju u šta da ga prepakujem-koji sekundarni napon da bude na njemu...(Bori će sigurno za oko zapeti primar sa ciframa 200/220/240 )

Aleksandre, fino to tebi ide sa sastavljanjem. Budi oprezan sa Omni protektorom kada budes proracunavao otpornik od 5W sto ide na LM7824 stabilizator. Za koji amp spremas ovu zastitu? Ma mozes i sa postojeceg sekundara, uz pomoc dva otpornika da dobijes tih 7-8V AC...

Ma to je moje pecanje Viktore,samo me ne grizu komarci niti ustajem prerano ujutro. Nešto što me smiruje,nešto što volim da radim...samo mamaca i eto uživanja!





Pretpostavljam da je to onaj otpornik što je na šemi označen samo sa X. Nisam detaljno isčitavao tekstove koje sam sačuvao o omni-zaštiti ali onako leteći nisam nigdje zapazio prema čemu se taj otpor računa? Sigurno da je jedan od parametara visina napona napajanja umanjena za 24V,samo nisam siguran šta je cilj pada napona?




Spremam ga za DOGC-H,i tu će se najvjerovatnije javiti problematika oko podešavanja same zaštite,jer ne znam kako ću izregulisati aktivaciju pošto su mi emiterski otpornici 0,33Ohm umjesto 0,1Ohm kako je na omni-šemi. Moraću najvjerovatnije pješke i polako mijenjajući otpor od 100 Ohm dok ne dobijem željeni efekat.



E to vidiš nisam znao,a čini mi se da sam negdje pročitao Borin predlog da se na postojeći trafo doda tih x-namotaja(mislim da je čak naveo i razlog-moraću da se podsjetim...) pa ću tako i uraditi jer baš imam dosta prostora kod kalema transformatora,imam i lak-žicu a i volje mi ne fali!

The DOGC-mk3 is in the house-AGAIN! jeeeheeeeej!

Danas sam ga uspio osposobiti-ovaj put uz pomoć dve grupe po četiri sijalice od 12V 21W redno vezane,i imale su posla! Već u prvoj upotrebi! Prvo sam našao uzrok-nesretna licna koja se poprečila između kratkospojnika koji vodi na bazu 2SA1943 i minusa pojačala napravila mi je čitavu situaciju.

U stvari-da se ne lažemo-moja bropletost i nepažnja su krivci ali...

Kasnije sam izvadio 2SA1943,zamjenio ga novim,SPOJIO ZAŠTITNE LAMPE,upalio pojačalo a upalile se i lampe-dobar znak da je još po nešto u kvaru. Pogledam šemu i skontam da IRF530 na ovakvom mjestu ne bi trebao od ovakvog uzroka da strada. Poskidam sve što je bilo namontirano na hladnjak,prelistam štivo iz trećeg srednje oko mosfetova pa na kraju završim upoređivanjem novih sa starim i skontam da je IRF9530 pustio dušu,a da je IRF530 ostao ispravan. 2SC 5200 sam pregledao pješke preko pipalica-i on otišao Bogu na istinu. Zamjenim to sve novim,opet upalim preko zaštitnih lampi i

RRRAAADDDIIII !!!

Bio mi je neviđeno drag poklon a sad mi je još draži jer sam i ja uložio neki trud u njega da bi mi (opet) radio.

Pošto je "in the house" evo par slika neposredno nakon paljenja...





i ovako useljenog:



Svi ti sivci su sklopljeni mojim rukama(osim dogc-mk3,njegove iznutrice sastavio je nikko),Borini su "clepsidra"(ispod gramofona) i "dogc-mk3"(ispod clepsidre),a najdonji je SymAsym III Michael Bittner-a. Svi su mi neviđeno dragi,i nikad ništa neću od te tehnike kupiti ako sam mogu (uz dozvolu dizajnera) da sastavim... Pozdrav drugari!

_{[Ovu poruku je menjao 44250 dana 12.06.2011. u 17:54 GMT+1]}

Osim kutije jedino sam još preuredio hladnjak na malim IRFD110,isjekao sam neki manji koji sam nabavio i montirao ga ispod opruga od hemijske olovke,koristeći bakarnu lak-žicu.

Evo kako:



Bora reče da se griju malo...Boga mi,griju se oni pošteno i sasvim zaslužuju hlađenje! Ovi kod mene se ugriju toliko da još mogu držati ruku na njima ali da su još malo topliji-ne bi.

Heh,baš je dugo vremena prošlo od kad nisam slušao ovaj "mali" dogc,već sam bio zaboravio...i sad me uvjerio da se nisam zeznuo što sam za njegovog velikog brata (verziju H ) stavio dva hladnjaka dimenzija 15x30x4cm (pri čemu su od tih 4cm - rebra 3cm a osnova 1cm) i što ih nisam kratio.



Ovaj malac se grije kao da je u A-klasi! mislim nikad nije hladan! Pet minuta nakon što se upali postigne radnu temperaturu koja se kasnije veoma malo mijenja pojačanjem zvuka,slušao ga ja tiho ili glasno-njemu kao da je svejedno.



Velikom bratu će sasvim odgovarati hlađenje kakvo je dobio,i svako kraćenje tih hladnjaka bilo bi pravo skrnavljenje...

E super to izgleda Alex:))
Pa fala Bogu da se grije,i nije ko A klasa nego jeste A klasa prvih par wati.H se manje grije,dok ga ne nalozis.Nije bolan viska hladnjak nikada,ali ono bas.
Ovaj tvoj H-aaa je bolesno dobar.
Svaka cast na trudu:))

Hvala drug! Rijeci iskustva uvijek vrijede,narocito posto si ti bas i imao H-verziju,a koliko znam i dan-danas ti DOGC-MK3 radi u sistemu kao standardna komponenta. Znajuci tvoja iskustva i broj preslusanih visoko-kvalitetnih sto zvucnika sto pojacala,cinjenica da je MK3 postao standardan
nikako nije beznacajna.

16.02.2011 napisao sam:

Sutra bi trebao da radim par pločica-dodatak napajanju aymasym-u(nešto što će oboriti napon,predlog drugara sa diy),pločicu ispravljača za predpojačalo i pločicu regulacije boje tona. Nikad nisam radio ton-transfer i malo imam tremu,koju podiže saznanje da samo moj računar(ne i očev) otvara pdf-ove u kojima su pločice... Nadam se da će sve biti u redu,inače ću spaliti još deset litara bezolovnog i nešto živaca tražeći razlog svog neuspjeha-valjda do toga neće doći. Evo šeme i pdf-ova.

Moj način izražavanja (zbog ne-znanja) je izazvao reakciju druga sipi-ja sa drugog foruma koji je čitao tu moju temu,koja izgleda ovako:

"Zdravo Aleksandre,
u ovom postu:
http://www.elitesecurity.org/p2815740
si napisao da su ti na diy-international dali semu "spustaca napona"....

Tu semu sam ti ja dao (tamo kao Juma, sto i pise ispod mog nick-a ovde) i ne radi se o "spustacu napona" vec o mnozacu kapaciteta cija je tek uzgredna odlika da je napon na izlazu za 4V nizi od ulaznog (zato sto je toliko potrebno izmedju Gate-a i Source-a tih MOSFETa da bi radili).

Molim te da tamo ispravis gresku kako ne bi ljude dovodio u zabludu.

Pozdrav !
ILI LAKO, IL' NIKAKO"

Evo drug,ispravio sam grešku. Možda prekasno ali... Kao što sam i tamo na diy.com rekao u prvom svom postu-početnik sam koji je veoma malo ovoga učio u školi jer sam sticajem okolnosti bio primoran da budem energetičar umjesto elektroničar-što sam želio. Otuda ova moja greška,a šemu sam nazvao proizvoljno prema koristi koju sam dobio tom njegovom uzgrednom odlikom,ne znajući pravi naziv. Sada eto znam. Nemoj mi zamjeriti,stvarno nisam imao namjeru da ikoga dovodim u zabludu,zahvaljujem na preporuci da napravim ovaj uređaj-MNOŽAČ KAPACITETA (a ne spuštač napona! ) jer mi i dan-danas dobro radi i služi svrsi. Veliki pozdrav i hvala na konstruktivnoj kritici koja nam je svima od koristi.

_{[Ovu poruku je menjao 44250 dana 16.06.2011. u 13:55 GMT+1]}

Aleksandre, opet si pogrešio.
Nije množač napona, nego je množač kapaciteta.

Bora je negde pisao o tome, ali sada ne mogu da nađem. Uglavnom, veoma koristan sklop. Da ne bih razglabao i negde pogrešio, probaću da pojednostavim.

Množač kapaciteta (cap multiplier) radi tako da uređaj iza njega, čitaj pojačavač, vidi kapacitivnost malog kondenzatora pomnoženu sa pojačanjem tranzistora. Primer, ako je kondenzator od 220uF i tranzistor ima pojačanje (beta, hFE) 100, onda se dobija ekvivalentna kapacitivnost od 22.000uF. Jednostavno, jeftino, a korisno.

Kad me krene-krene me...evo opet sam se ispravio.



Pravo da vam kažem ovo zvuči isuviše dobro da bi bilo istinito,barem onako kako sam ja to upravo zamislio. Da li to znači da moje pojačalo sada stvarno radi kao da je ispred njega u ispravljaču 22000uF pošto je kondezator u sklopu množača 2200uF (uz pretpostavku da je pojačanje onih IRF = 100)? Pretpostavljam da ipak postoji začkoljica... Ako jeste tako-čemu kupujemo onolike kapacitete za ispravljače pojačala? Hvala i vama na kratkom uputstvu i uputu na grešku!

mk3 je dobio zaštitu...

esp33,pločica...

u kutiji pojačala...

izbliza...

prebacio prekidač na desnu stranu,nekako mi je tako prirodnije...

nego ovo mi je zapelo za oko čim sam ih izvadio iz kesice

kupljeni su u kelco-u a koliko mi se čini spadaju u visoko kvalitetne kondezatore? (inače bipolarni 10uF 100V 105°C)
Pozdrav!

Nešto oko transformatora me muči...

Da li se i od ovakvih trafo-limova može napraviti dobar transformator ili su neupotrebljivi?





Ovo su inače prvobitno bile prigušnice (ili tako nešto) za lampe javnih rasvjeta,snaga je 250W. Našao sam ih na jednom otpadu a bakar koji je bio tu dao sam da ga skinu. Sad trenutno limovi nisu kombinovani E/I/E/I već su E na jednoj strani a I na drugoj,ali ako bi pomoglo ja bi ih tako presložio nakon premotavanja. Problematika je u tome što srednji stupčić E-lima ne dolazi skroz do I-lima već ostaje tri milimetra zazora...vrijedi li se oko toga pomučiti ili da ih vratim pa čekam da naiđe neka količina drugih transformatora?

Pozdrav i hvala na odgovorima!

(isto ovo pitanje postavio sam i na http://www.elitesecurity.org/t152555-13#2898771 ,pa ko prije odgovori...)

Juče sa signal-generatora na računaru doveo signal od 20kHz 19kHz 18kHz 17kHz preko clepsidre (i by-pass/preamp/reg.boje tona-preklapao sva tri područja) na SymAsym pa na DOGC-mk3 i šta se dešavalo:

Na 20kHz ništa nisam čuo,na 19kHz lagao bi sebe kad bi rekao da 100% jesam,na 18kHz već jesam doduše tiho,a na 17 kHz zvuk se čuo "jasno i glasno", i to na sva tri područja preklopnika clepsidre(by-pass/preamp/reg.boje tona). Zanimljivo i skupo mi je bilo kad je na SymAsym prosvjetlila klip-signalizacija pri 20kHz. Zanimljivo jer ništa nisam čuo a skupo jer mi je pri tom dušu ispustio visokotonac. (primjetio sam da i on,poput tranzistora i integralnih kola, takođe radi na bijeli dim! ) Na DOGC-mk3 tako nešto nisam primjetio ponajprije jer nemam klip-signalizaciju a i bilo bi ludo ponoviti postupak koji me već ojadio za jedan zvučnik.

Pitanje-šta je prije moguće:da sam ja potpuno gluv za zvukove od 19kHz/20kHz,da su pri tom pojačala i zvučnici odrađivali svoje i da je zvučnik umro zbog previsoke pobude(pojačano skoro do kraja), ili da pojačala nisu stigla do 20kHz sa konstantnim pojačanjem več da su ranije prestala sa pojačanjem (uslijed nekih loših komponenti npr. keramički kondezator umjesto poliestera i sl.) ?

Ovo pitam ne sumnjajući niti u jedan od dizajna Michael Bittner-a(SymAsym) niti Borivoja Jagodića(DOGC-mk3) niti u njihove karakteristike(prezadovoljan sa oba),već više sumnjajući u posledice korištenja ne baš najpoželjnijih elemenata u audio-tehnici kao i mlako sumnjajući u originalnost izlaznih tranzistora,te i u svoj slušni opseg.

Evo da probam ja,

Kolike je nominalne snage taj visokotonac i koju strminu ima rez? Sve mi se cini da je tu najverovatnije samo kondenzator a zvucnik ne bas nesto izdrzljiv, ti mu malko odsrafio pot na preampu (bilo to i kratkotrajno) a on ispustio dusu. Ipak je to znazan pojacavac koji sigurno nece prepoloviti snagu na vecim frekvencijama.

I to na 17Khz je pitanje sta si cuo, sig. generator sa computera je los. Ako uzmes neki fft analyser (obicno ga takvi programi imaju ponudjenog pride) imaces priliku da vidis sta sve sadrzi taj signal koji bi trebao da bude samo 17Khz, ali je daleko od toga. Skini http://dw.com.com/redir?edId=3...96ddaa200b773724b1f378d78aba69 ako vec nisi i pogledaj sta ta muzicka daje na izlazu. Ja iz nekog razloga nemam aux na mixeru pa jedino mic mogu da koristim, ako nemas neku integrusu verovarno ces imati vise opcija pa ces to podesiti.
Sa nekom bajatom muzickom pre par godina sam jasno mogao da vidim sta se sve tu pusta kad se izbor frekvencije mrdne malo levo ili desno (a posebno desno) sa 1Khz. Videces sta je otislo ulaz pojacavaca i koliko puta je to pojacano racunajuci gain preampa i ampa. Pa ce malo jasnije biti sa cim je sve taj visokotonac morao da se bori.

Ja bi voleo da imam neke dobre instrumente da ovo sve probam u praksi i vidim sta se i kako ponasa al...
Tako mislim da bez pravog sig generatora nikad neznas sta zapravo cujes i da li cujes. Iskusni ce me ovde ispraviti ako gresim.

Phe pa ti kao da si bio ovde kad se to izdešavalo! Sve si tačno pretpostavio,jedino link vodi ka programu kojeg ne mogu pokrenuti ali zato imam jedan drugi (Adobe audition) koji već ima tu funkciju. Baš kao i tebi-i meni snima zvuk sa mikrofona pa će to snimanje sa ton-generatora i posmatranje oblika sinusoide(ili šta već izađe iz njega) morati malo sačekati. Je li ti stigla pošiljka dijelova? Pozdrav!



<sub>[Ovu poruku je menjao 44250 dana 10.07.2011. u 21:33 GMT+1]

[Ovu poruku je menjao 44250 dana 10.07.2011. u 21:59 GMT+1]</sub>

E pa drug puno se ti nesto Zehebajesas tim djidjama:)))
Sada ti je hobi ispustanje bjelog dima iz uradjaja???Ili si preso na dimne znakove ako je tako Haug:))))))))
Nego salu na stranu,jaran je skurio zvucnu kartu(profi)na kompu od jarana jel se igrao sa tim"digitalnim" ton gen, ili Adobe programima(adobe sam i ja a koristio),naravno izbio je sebi iz djepa par klia ojrica.
pozdrav
Nego da ti ja zapakujem i koji visokotonac zlu netrebalo??

Ha ha nikko bas si zloca,sad me jos i zezas na svu moju muku...

Ovde sam započeo http://www.elitesecurity.org/t435319-14#2947693

a nisam trebao da ,kako nikko kaže,trujem temu.

Došlo mi je da sam sebi lupim šamar kad vidjeh šta je sve Bora već napisao o OMNI šemi na svojoj BAS stranici,a ja "frajerski" ofrlje pročitao i NIŠTA zapamtio. UF! I još našao da smaram narod oko sebe nečim što je već odavno zapisano...

Našao sam tamo da su za napon napajanja od +/-56V otpornici R* vezani za nožice 2,5,13 i 14 vrijednosti 3k9 i snage 1W. Za R* koji preko kojeg se napaja LM7824 ništa nije napisano ali pretpostavljam da se radi o otporu kalema releja i da se po tome računa vrijednost. Kod mene će vrijednost otpora dva redno vezana kalema biti 800 Ohm i na 24 VDC oni će "vući" 0,03A ili 30mA. Potreban napon na ulazu LM-a je recimo 6V veći. Ako uzmem vrijednost napona napajanja od 50V dobiću da je potreban pad napona od 20V na otporniku kroz koji bi trebala teći struja od oko 50mA (30mA za releje,5mA za le-diodu,6mA za sam LM7824 i 9mA "zlu ne trebalo").

R*=U/I=20/0.05=400Ohm
P(R*)=R* x I^2=400 x 0,05^2=1W (uzeo bi duplo veću vrijednost "zlu ne trebalo")

E sad ono glavno: Viktor reče da je problem sa LM-om i ovim otpornikom jer:

"....Sto se otpornika * tice, koji je ispred LM7824, tu je malo komplikovanije...Ne znam zasto to Bora nije menjao do sada jer se moze desiti da se spali lm7824 sa prevelikim naponom. LM7824 nema "plivajuci" ulazni napon vec je fiksiran u odnosu na masu dok LM317 ima plivajuci ulazni napon i nije limitiran sa ulaznim naponom, bitna je razlika ulaznog i izlaznog napona tj. da se ne prekoraci Vin-Vout=40V. Verovatno bi najsrecnije resenje bilo da se koristi tranzistor sa zenerkom na bazi i onda nema nikakvih ogranicenja ali naravno paziti na hladjenje.. ...."

i još:

"....ono sto si ti izracunao je slucaj kada releji rade. Jel si izracunao slucaj kada releji ne rade? Kada releji nisu aktivni ukupna struja kroz otporn ispred LM7824 je struja led diode i struja lm-a, dakle odprilike oko 10mA. Kada to pomnozis sa otpornikom od 722oma dobijes pad napona od 7.2V. Kada odbijes od 48V tih 7.2V dobijes 41V na ulazu LM-a a to niej dobro!"

Mislim da si previdjeo dio šeme koji se odnosi baš na le-diodu i na način kako je ona vezana svojim drugim krajem.

U slučaju kad releji nisu uključeni kroz R* prolazi tih 10mA baš kako si naveo(6mA mirne struje LM-a + 4mA le-diode) i pad napona na otporniku bio bi

U(R*)= R* x I = 400 x 0,01=4V

dakle do input-a LM-a bi došao napon od

U(napajanja) - U(R*)= 50-4=46V

Sad ide ono što mislim da si previdjeo:sa druge strane LM-a tj. njegovog output-a stoji le-dioda koja bi sad svjetlila i trošila 4mA struje. Ovde mislim da je previd. Drugi kraj le-diode vezan je za otpornik od 4k7 pa tek onda preko T7(BC546) ide na masu,pri tom na istom tom otporniku stvara pad napona od U(4k7)=R(4k7) x I (le-diode)=4700 x 0,004= 18,8V !

Stoga imamo napon napajanja od 50V,pad napona na R* ispred LM-a od 4V,i "izdizanje" napona iznad mase od 18,8V prema uotput-u LM-a. Ako to tako osmotrimo dobićemo da je napon između output/input nožica LM7824 U(LM)= U(nap) - U(R*)-U(4k7) - U(le-diode)= 50 - 4 - 18,8 - 3= 24,2V i LM7824 nije u opasnosti,već je pristojnih 16V ispod gornje granice!

Mislim da ne griješim,a ispravite me bilo ko ako griješim,bitno mi je i radi samog rada ove zaštite i radi toga što želim da znam razmišljam li valjano.
Veliki pozdrav svakom ko je imao volje da se bakće čitanjem svega ovoga!

Heh,bas cu morati da sastavim sve,sigurno ce se onda pojaviti razlozi i uputstva sta sam i kako TREBAO uraditi... valjda se tako kuje staro neobradjeno gvozdje,ali sigurno se bolje pamti na svojim bijelim dimovima! ma bice mi draze kad uspijem pozdrav narode! he he he...

Ta daaa!



Za dvadesetak dana će ,ako Bog da, biti gotov DOGC-H pa onda možete krenuti sa opanjkavanjima "ovo si trebao ovako... ono si trebao onako... i zbog toga ti je sve ovo bez veze i krš..."

Nadam se da vas neću čuti od milozvučne ne-tišine koja će okupirati moj dnevni boravak u tim momentima!



(momentima sam napisao jer ne znadoh da li se piše trenuTCima ili trenuCima...)

Uf uf uf jedva čekam da se desi i to da ovo čudo proradi! Pa vrijeme mu je više!

Evo kako će otprilike to izgledati zahvaljujući dvojici prijatelja koji su sudjelovali svaki na svoj način- obojici veliko hvala! (znate vi već koji ste )


(naručio ostatak,sad još samo da odem,platim i preuzmem-najvjerovatnije sledeće nedelje...)

_{[Ovu poruku je menjao 44250 dana 22.09.2011. u 19:12 GMT+1]}

Mogao si to u onu našu temu ubacit . Koja ćeš hladila koristiti? Trafo će biti onaj veliki? Hoće biti do nedjelje gotov?

Optimisticno ali znajuci Aleksandra ne i nemoguce :)

Ajde Aco da vidimo sta ce od svega toga ispasti. Slike iz vise uglova! ;)

Sto mi ne napisa da ti posaljem i te tranjdje???
Hebiga ja sam imao samo F&T kvalitetnije kondezatore od 2200uF63V,pa sam njih zgurao,ovako sa dva komada ljepse izgleda.
Puno si nesto projekata zapoceo??
Ziki moj Dogc-h za dan bio gotov:)))
Pozdrav drug.

Eh eh nikko,ako mi nisi dao vec mnogo toga...gdje bi mi obraz bio da ti trazim dijelove za sve sto sam poceo! Ako je ikad iko davao ti si taj. :) Nego,jesam bio poceo STUDIO-SE,DOGC-H i 3/4 LEGEND STAGE MASTER. Prvog sam sastavio i slusam ga od tad,sutra-prekosutra bi mogao zavrsiti oko DOGC-H sve osim soft-starta i neke zeze sa relejom za istovremeno ukljucenje sa clepsidrom,a LEGEND STAGE MASTER...e pa Bora mi dade ideju,prvo se u njoj nisam vidjeo a onda si rekao-sto da ne...vremena imam,para bas i ne ali zato treba razmisliti pa pametno postupiti. U svakom slucaju LEGEND ce malo sacekati na bolje dane. E da,ovaj DOGC-H je pojacalo sa najduzim stazom izgradnje,toliko toga se u medjuvremenu izdesavalo da sam mogao uraditi tri stereo verzije:desio se SymAsym,clepsidra,studio se,nesto transformatora,kutija,hladnjaka...sve po malo ali odvuklo je paznju sa relativno jednostavnog i ne pretjerano skupog DOGC-H. Sad je konacno i on dosao na red.

Kakvi su vaši dojmovi oko Symasyima?

Nešto snažniji od dogc-mk3 i jednako čist,za dalje ti ne mogu ništa reći jer nemam zvučnike za oštrije kritike a i nisam ih slušao sa istog izvora. Kad sam dobio dogc-mk3 od nikko-a slušao sam ga preko računara,u isto vrijeme kad sam sastavio SymAsym sastavio sam i clepsidru i sa njom ga slušao sve do studija. Studio ima dosta više kapaciteta u napajanju pa je to možda razlog,ali svakako ima najodreštitiji zvuk,odmjeren i strog-brz,po meni kao rođen za rok i metal dok sa dogc-mk3 i sym-četa više volim da čujem npr. klasiku. Možda je do mene i mojeg ukusa ali tako to vidim.

Sve u svemu SymAsym je još jedno baš dobro pojačalo!

U svakom slučaju nikko-va kritika je mnogo mjerodavnija,nadam se da će i on reći riječ-dve,i mene interesuju njegovi utisci.

Ok samo kartko symasym je jedno dolicno pojacalo.
Dobar bas,odlici visok ma bonbonica.
Roender je po meni promasaj,nasljednik ovoga prvog,ili barem meni nije legao:)
Usporediti ga sa necim eh tesko,ko misli ovo pojacalo raditi toplo preporucujem,njegovog drugpog nasljednika, MONGRELA .Odlicno pojacalo vrlo jednostavno a dobro.
O mongrelu mogu reci samo rjeci hvale sa cime ga porediti studio(ili obicniili SE) na steroidima.
Eh da sa tim mongrelom sam se igrao par mjeseci ima obilj lakih poboljsanja,sadasnja "moja verzija" mongrela ima tri plocice,ova prva ima dvije.
Evo ovdje je sve za mog starog mongrela,sada ima jednostavnija verzija sa jedinm izlaznim parom,sve je na jednoj plocici.
http://s298.photobucket.com/al...calce/mongrel/#!cpZZ2QQtppZZ16
Pozdrav:)
Evo i symketa u konacnoj verziji,odlicno pojacalo:)

nikko,toner transfer ti "otkida" koliko je dobar! Svaka čast,kao i uvijek ostavljaš utisak i to naj-vrste! Imaš li ti još ovih slika za "onu" temu sa slikama? Na ovakvim slikama se uči...ma diplomira! :)

Nikko, stalno zaboravim da pitam, koji printer, kakav papir ili folija i naravno koja pegla? :D
Ja inače imam stari HP LJ 6L i radi mi puno bolje nego svi noviji. Jedini problem mu je mehanika pa nekad slabo vuće ili zgužva papir.

Pozzzz

Kan koji uhvatim,kod kuce je HP1005,kod staraca OKI.
Papir je na koji naletim,ide fino iz casopisa tipa HI-FI,onaj tanki masni.Ako ga ne sazvace printer dobar je.
Jesi probao kutije??
Pozz

Ja sam bio prezadovoljan sa 6L dok nije počeo da mulja papir. Sad moram da šicam, tanki papir smulja a debeli ne može da povuče. Izgleda da stariji printeri imaju deblji nanos tonera od ovih novih. Na papiru skoro i nema razlike ali kad isprintaš na paus vidi se razlika.

Ma šta probao, sad su No.1 i philips također. Nažalost prostor je sve samo ne dobar za audio (na poslu) ali meni je zvuk odličan. Ovih dana se bakćem sa bravarijom pa sve drugo stoji. Hoćeš li skoro u Mostar?

Prije dva i po sata



i sad.





Emitorske otpornike ću sutra uraditi kao na STUDIO-SE sa 2r2 0,6W metal-film,osamdeset njih za dva kanala. Nisu imali 0,22 Ohm a na šemi pojačala stoje te vrijednosti pa nisam htio da utičem na bilo šta mijenjajući vrijednosti.

Vrijednosti R* otpornika u OMNI zaštiti sam polemio kako je Boro naveo na svojoj BAS-stranici,a u "šteku" imam i Viktorove vrijednosti. Otpornik u "LM slučaju" sam postavio od 660Ohm 3W kako sam pretpostavio da treba jer se niko nije javio ni da potvrdi ni da negira. Spojiću ga baš kako je Boro to (pret)postavio pa makar gorjelo oko LM-a. :) Laku noć narode!



_{[Ovu poruku je menjao 44250 dana 24.09.2011. u 02:47 GMT+1]}

Laku noć.

Dobro izgleda! Jos samo izlazni fale kolko vidim. Kako si planirao da montiras? Trafoe i hladnjake znam da imas, sta ces za elektrolite? Ako si i njih spremio to ce stvarno do nedelje da svira :)

https://static.elitesecurity.o...s/2/8/2887237/.th.DSC00448.JPG
https://static.elitesecurity.org/uploads/2/8/2887237/DSC00448.JPG

Šta li ti lemiš u ovo doba d.veljko?

Za zeona nisam ni sumnjao-poznata noćna ptica!

Pozdrav obojici!

Hladnjaci za desetku, dimenzija kutije za desetku. Transformator 2-. "L" profili 2.

Što bar ne uze u Rajanu 10 x 10 aliminijumske šipke umesto tih "L" profila, soćo!

Zaboravio da imas ovu kutiju spremnu i sve u njoj. Znaci to svira koloko jos i sutra vidim ja. Cekamo update :)

Za hladnjake znam,kutiju su upravo hladnjaci uslovljavali a transformator... Imao sam ga pa sam ga premotao na potrebni napon,bifilarno. Razumijem ja da su torusi odlični i sve to,ali nemam ja samo transformatore i tranzistore kao trošak;šest,uskoro sedam nas je u kući i jedna dobra i jedna slaba plata tako da je isti ovaj EI došao kao budali šamar naročito kad sam sračunao "odokativno" (preko površine jezgra) njegovu snagu na 750W. U nedostatku 80 evra on se našao kao izuzetno dobro riješenje. Za L-profile nisam siguran da sam te razumio,ali znam da Rajan radi od 8 do 16 sati a moje radno vrijeme počinje u pola sedam i traje obično do četiri-pet-šest,i još je najjače što subotom i nedeljom ne rade. U najboljem slučaju sa Autokomande (gdje mi je "baza" ) jedino bi helikopterom mogao preteći kolone vozila na Gazeli.

Soća nisam svojom voljom,nego što me muka natjerala,kao i mnoge na ovom forumu.

Nemojte misliti da sam nešto ljut ili slično,samo sam iskren.

Ej,odoh da nešto isfušerim!

Mislio sam na kvadratne šipke 10 x 10 po dva komada na svaki hladnjak.

A što se tiče Rajana gledaj da postavljate znake u Zemun polju

Sad kontam! Heh,te su imali kod nas u seoskoj gvožđari.

A za znaci,jbg... već ih postaviše tamo prije nego što sam se zaposlio u ovoj firmi! Zvao sam drugara koji tamo živi i objasnio mi je gdje je,moraću jednom tamo kad sakupim četiri-pet hiljada da kupim al-ploča da bi od one gomile hladnjaka napravio četiri-pet pristojnih parova termo- spregom.

Ako može kratko pisanije prije nego odem na garažu u radionu:što toliko ne volite EI transformatore? Magnetno rasipanje?

Posle toliko godina druženja sa transformatorima, mislim da sam ih prvazišao.

A uzgred budi rečeno veći su i komplikovaniji za montažu.

Eeej moj druže,pa koliko još pasulja ja treba da protjeram kroz svoje **** i opet da te nikad ne stignem... :)



To svakao-jedan šraf kroz sredinu naspram četiri sa ćoškova... plus svega baš jesu gabaritno veći i teži.

Hvala na odgovoru brzom kao munja!

I zaboravih:kad već sinoć lijepo rekosmo "Laku noć" sad je red na jedno

Dobro jutro društvo!

:)

Dobro jutro, al' već je vreme za pivce.

Je l´ to bi ponuda ili potražnja? ha ha ha...

Danas ovoliko,izgubio masu vremena tražeći kojekakve sitnice jer ništa više od sitnica ne znam gdje mi je;vezice sam tražio više od pola sata,i onda se još petnaest minuta smirivao-a vezice nisu jedina stvar koju sam tražio... police i klaseri su majka,samo kad dođu na red...

Evo par slika:













Ostala je još gomila žičenja,ali mislim da osim bušenja rupe za grec nemam više posla sa bušilicom i brusilicom. Sutra ću uraditi i svih osam emiterskih otpornika kao što su u STUDIO-SE,ide ih osamdeset komada od 2R2 na osam malih pločica-nije teško ali će mi takođe oduzeti mnogo vremena to je sto posto. Pažnja me više ne podržava,spava mi se i umoran sam,sutra ću nastaviti dalje,makar unapred znam šta me dalje očekuje ukoliko ne bude nekih neugodnih iznenađenja,a nadam se da neće. OMNI sam sastavio po Borinom uputstvu sa BAS,pa će se i to samo doreći šta i kako treba.

Pozdrav ekipa!

Svaka cast drug ovo je za 10:))

Ovaj DOGC-H će biti opasan. Ima 30kg?

He he he,da znaš da ću morati da ga važem kad ga sklopim samo treba da nađem pogodnu vagu! Mislim da baš nema trideset kilograma ali ispod dvadeset i iznad deset ima sigurno-poprilično je težak. Sve je tek na mjeru,a trafo će jednog lijepog dana još morati i na premotavanje sekundara debljom žicom,to baš neće doprinijeti značajnom uvećanju ukupne mase ali se sve više nerviram kad vidim kako se fabrikanti-firme hvale velikim snagama a u masi (iako unutra imaju klasičan trafo) nemaju ni trećinu mase ovoga a sve za kobajagi istu snagu. Kondenzatore neću ni spominjati! Već sam dobio komentare "pa za te si pare mogao kupiti..." ali više se ni ne nerviram i ne pokušavam objasniti poentu,kažem samo da to radim iz ljubavi prema tom hobiju i da mi uložene pare tu nisu bitne. Ni ne slažem ih pri tom,već im samo kažem polovinu,drugu polovinu istine ova pojačala govore,odnosno sviraju sama za sebe.

Juče skapirah zašto Yamaha u koju sam se do prije godinu-dve kleo ima poseban rad zvučnika na većoj glasnoći pri raznim dubinama basa:zvučnik je titrao prvo oko sredine svog položaja ,pa zatim bi na drugu dubinu basa titrao recimo iznad te normalne sredine da bi pri ponovnoj promjeni dubine basa ta sredina bila ispod one prvobitne. Jadnik nema snage u napajanju a sve te nove sredine u radu basa bile su samo rezultat te neugodne činjenice! Jednog dana razmišljam da joj uradim "upgrade" u vidu zamjene kondenzatora u napajanju snažnijim,uz veću snagu transformatora,ojačavanje hladnjaka,zamjenu običnih blokova za neke wime,čišćenje preklopnika,potenciometara... i nakon svega toga čuti šta se dobilo,provjeriti rad bas-zvučnika i konačno uporediti masu prije i poslije dorade. Uradio bi to čisto da vidim koliko se može poboljšati jedan fabrikant sa dijelovima koji će stvarno zadovoljiti potrebe pojačala unutra.

Ma pusti to. Uvijek će ti biti draže kad ti zasvira jedan ovakav uradak.

Odlicno ce ovo da bude.





:))
Znaci mumla? :))

Stvarno lepo urađeno, svaka čast!!!!

Preamp nisi planirao?

Ime: predpojacalo je sa pocetka teme,iz samog njenog pitanja-clepsidra,za sada jedino predpojacalo koje imam i koristim. d.veljko: prica te yamahe je za sada i prica mog sluha;ne mogu reci da cujem tancine ali kad je nesto ocigledno... Sam risiver daje bas za kojeg jos ne nadjoh zvucnik koji bi ga istitrao do kraja(strasno dubok i zahtjeva zestok x-maks.),ali zlo je u tome sto cim se predje polovina pot-a za pojacavanje osjeca se prvo nedostatak ostrine visokih,daljim pojacavanjem losa prica se spusta i na srednje tonove. Kad se pojaca na 2/3 i vise do kraja,maltene se cuju samo basovi a sve ostalo kao da dolazi kroz sumu i sa treceg brda! To je ono sto mi se vise nije desilo od kad sam poceo da pravim pojacala prateci uputstva ovog foruma po pitanju pojacala koja da sastavljam a prvenstveno prateci uputstva u vezi samog napajanja. I sim-ce i dogc-mk3(kojeg nisam sastavljao ja ali ga je propisno uradio nikko) rade jednako cisto i jasno od pocetka do kraja ma koliko bili pojacani. Yamahin izlaz za slusalice mi sad dobro dodje kao izvor zvuka kad probavam tek sastavljenog novog mezimca-nadam se da cu je bas danas u te svrhe uspjesno koristiti! Najvise se brinem za IRFD110-ke,lemio sam ih kao i sve ostalo,ne koristeci folije i ostalo a po svim temama jedini problemi koji su se javljali pri prvom ukljucenju ovog pojacala bili su vezani bas za njih. Uparivao ih jesam,bili su novi i ispravni kad sam ih dobio (naravno opet nikko... :) ) jedino sam ih ja mogao nesmotrenoscu unistiti. Vidjecu danas... Dobro jutro raja!

Nisam se salio, to stvarno mumla i nema toliko veze sa sluhom kolko sa nacinom pravljenja tih kantica i njihovom namenom. Dobro si primetio u cemu je problem i to jeste tako. Nije samo kod yamahe, bilo koji risiver sklepan u sirokoj lepezi cena ce se isto ponasati. Za zadnji koji mi je pao pod ruku sam procenio da je bolje da mu skinem trafo i uzmem hlladnjak i konektore nego li da zauzima mesto na stolu.

Oba kanala pojačala rade,OMNI malo zeza.










Koliko mi je toga danas "potpetljalo nogu" dobro sam išta i završio! Mislim da nije bilo koraka da se barem jednom nisam vratio unatrag da bi zatim otišao dva koraka napred pa onda opet jedan natrag. Zatim me uhvati ono slijepilo kad ti pinceta stoji pred očima a ti je ne vidiš,pa liskuni koje sam kupio za 2SC5200 ne odgovaraju za ove MJL 21193/21194 jer su prekratki pa kolektor ima kontakt sa hladnjakom...pa nemogućnost izbacivanja šrafa koji je upao između kondenzatora(kad gravitacija izda...)...pa naopako postavljeni emiterski otpornici...nemogućnost postavljanja transformatora na mjesto na kojem je juče stajao...ma da ne nabrajam više,zlo mi je samo i kad se sjetim!

Sreća pa su oba kanala pojačala proradila "iz cuga" i bez problema pravo je čudno kad uključiš pojačalo a nemaš šta da podešavaš osim same glasnoće na potenciometru! Mogu reći da je nakon samo dvadesetak minuta tišeg slušanja zagrijalo oba hladnjaka iako su onoliki. Doduše tek-tek su mlaki ali opet,nisam očekivao da će ih i toliko ugrijati. Sad ni malo ne žalim što ih nisam kratio i što sam ostavio sva četiri kondenzatora u ispravljaču-mislio sam da postavim dva od 10 000uF umjesto dva od 20 000 ali neka toga ovako. Heh da,pri uključenju namiguje stolna lampa od 100W,80 000 uF u ispravljaču zaista povuče dosta struje čak i sa primara!

E sad dođoh do OMNI zaštite. Kad priključim zvučnike od 4Ohm na njega,uopšte neće da uključi releje. Tek kad isključim zvučnike,kao i kad zvučnike vežem redno uključuju se i releji.

Slučaj 1:uključeni zvučnici od 4Ohm,pali se pojačalo,releji se ne uključuju,vadim žice iz terminala,releji se uključuju,vraćam žice u konektore,zvučnici rade.

Slučaj 2:uključeni zvučnici od 8Ohm,pali se pojačalo,releji se uključuju,zvučnici rade.

Sa zvučnicima bilo koje omske vrijednosti nakon pojačanja na otprilike 15-20W snage releji se isključuju kao da zaštita reaguje na preopterećenje.

Ne znam šta je,možda su vrijednosti otpora R* u pitanju,sutra-prekosutra-narednih dana ću je izvaditi i pogledati koliki su naponi na zener-diodama prije i poslije isključenja releja pa ću onda imati neki reper odakle početi. Za sada stoji ovako otvoreno u radionici,i čeka da dođem do malo viška vremena i da smirim nerve! Šalim se,nervoza je splasnula čim su prvi taktovi krenuli iz njega,bilo je :"...cijelo selo šmrče bijelo joooj..." i nove ideje su krenule. Još ću morati da poradim na raspoređivanju žica unutar kutije i srediti taj OMNI ali biće to sve u svemu jedan žestok tip bistrog zvuka!





_{[Ovu poruku je menjao 44250 dana 25.09.2011. u 21:59 GMT+1]}

Danas zbog http://www.elitesecurity.org/p2958507 ništa nisam čačkao oko OMNI-zaštite. Sutra,ako ranije stignem kući s posla i ako budem odmoran-raspoložen čačkaću oko nje,čeznem da više zatvorim to pojačalo,da ga unesem u kuću i "rAzVaLiM" ove kutije na nekoj dobroj muzici makar smetao komšijama što izborom muzike što izborom glasnoće. Pozdrav raja!

Prvo da pozdravim sve drugare, nije me bilo dve nedelje na netu jer sam promenio Internet provajdera. Za te dve nedelje sam tajno radio, kad god sam to mogao, na crtanju u protelu.

Normalno je to sto ti se desava sa OMNI zastitom. Gledaj semu zastite, neinvertujuci deo LF353. Tu imas jedan otpornik od 3.3oma-6.8oma. Koja je vrednost kod tebe na plocici? Smanji mu za nijansu otpornost i probaj onda zvucnike od 4oma. Taj otpornik odredjuje minimalnu otpornost od koje releji ukljucuju.

Dobro dosao! odnosno Dobro nam se vratio Viktore! Cim stignem uradicu po tvom savjetu,mnoogo hvala! :) Je li ti bolji/jeftiniji ovaj sad provajder?

Hvala Aleksandre!

Jel ti se pali led dioda kod Omnog?

Istu sam brzinu uzeo. U ovom trenutku mi je sve isto kao i kod prethodnog provajdera sto se kvaliteta tice. Jos uvek traje akcija u kojoj se narednih godinu dana placa samo 50% redovne cene. Ispada da placam 650dinara mesecno za 1.5MB, bez ogranicenja.

Uf,dosta jeftinije nego kod mene... Ne ne pali mi se le-dioda,na to sam bio spreman jer sam bio u skripcu sa vremenom,otpornika mi za toliko ne fali. Kako ce se promjena navedenih vrijednosti otpornika odraziti na iskljucenje zbog preopterecenja pojacala i da li ce uopste? Moracu posteno da istestiram taj prag da bi nasao vrijednost otpornika koje trebam mijenjati za 170W na 4 Ohm. Snazan promjenjivi otpornik imam,jos samo info na koje konkretno otpornike treba da obratim paznju. Nisam kuci i nemam semu pred sobom pa ne mogu ni da pretpostavljam...

Otpornik od 56K sto ide na bazu T7(BC546B) smanji, stavi recimo 33K...Tada bi Led trebala da se pali kod ukljucenja a i zastitnom modu. Taj otpornik od 3.3-6.8oma nece uopste uticati na zastitu od preopterecenja. Za to je zaduzen drugi sklop(T8 i T9). Uostalom, Bora je pisao jedan tekst na engleskom, pogledaj na njegovom sajtu jer tuimas objasnjeno za omni kako to radi...

Heh,kad se dodje do podesavanja aktivacije zastite od preopterecenja svaka prica na svim forumima zavrsava se ovako... Dobro,uradicu kako si rekao a ostalo cu pokusati sam da prokljuvim pa sta mi Bog da. Pozdrav!

S'obzirom da dosta to ljudi zanima, ta zastita od preopterecenja, mozda bi bilo dobro zamoliti Boru da objasni kako se to podesava.

Bilo bi,samo ne smara mi se covjeka... Sve sam se nadao da ce se naci negdje neko dovoljno upucen da "prokljuvi" sistem,ali... Pokusacu sam,odredicu neki otpornik kao sumnjivca i umjesto njega postaviti trimer,pustiti pojacalo u pogon,mijenjati vrijednost otpora i gledati sta se desava. Sumnjivo mi je sto se dosta rano ukljucuje mada opet na semi vezivanja emitorski otpornici od 0,1 Ohm a kod mene su u ovom slucaju 0,22 Ohm. Pretpostavljam da je to debeo razlog za ranije ukljucenje. Ako bas ne bude islo,zamolicu Boru da me/nas malo uputi kad bude imao volje i vremena.

>>>Bilo bi,samo ne smara mi se covjeka...

To je vrlo lepo od tebe! Nemas pretstavu koliko mi znaci!

>>>Sumnjivo mi je sto se dosta rano ukljucuje mada opet na semi vezivanja emitorski otpornici od 0,1 Ohm a kod mene su u ovom slucaju 0,22 Ohm. Pretpostavljam da je to debeo razlog za ranije ukljucenje.

Dobro pretpostavljas. Ajde za pocetak probaj da povecavas one od 1k2 ili smanjujes one od 15k. Menjas oba (tj. sva cetiri - u oba kanala) odjednom i na iste vrednosti.

Cim stignem da se zanimam oko toga uradicu kako ste rekli,a umjesto fiksnih otpornika koristicu trimere dok ne dodjem do odgovarajuce vrijednosti a onda cu izmjeriti otpor unimerom i postaviti fiksni. Nije da sumnjam ali hajde da pitam,ovo sto Viktor rece oko impedanse zvucnika i vrijednosti 3,3-6,8 R na neinvertujucem dijelu LF-A vazi?

To sto je Viktor rekao vazi, a ne mozes sa trimerima da radis jer nikad ne znas da li su bas na istu otpornost podeseni.

Ok sad su smjernice tu,jos samo da se vrijeme i niz vrijednosti otpora nadju i to ce biti to. Kad budem radio,javicu se ovde ili sa rjesenjem ili sa problemom a nadam se da ce biti ovo prvo. Mnogo vam hvala!

Uspio sam par stvari ali sve nekako velikim promjenama vrijednosti otpornika,mnogo većim ili mnogo manjim nego što su zadate u šemi i rasporedu.

Ovako:

Proradila le-dioda:umjesto 56k postavio 5k6 i sad radi normalno.

Pokrenuo Omni i pri 3,4 Ohm aktivnog otpora zvučnika:pokušao sam prvo smanjivanjem vrijednosti otpornika 3R3 ali sam odustao jer sam shvatio da nemam otpornika manje vrijednosti od 1Ohm pa sam otišao na drugu stranu-povećavao sam vrijednost otpornika 15k do 68k,i sad u saradnji sa 3R3 uključuje navedene zvučnike.

Zaštitu od preopterećenja nisam uspio pomjeriti sa mrtve tačke iako sam umjesto 1k2 postavio čak 100k a umjesto 15k vrijednost 2k2. Dakle preko 100k na 2k2 pa preko diode na masu i dalje mi se zaštita uključuje na oko 10-12 V doduše mjereno običnim voltmetrom (nije true rms) i sa zvukom (nekom pjesmom) kao signalom. Koju god kombinaciju da sam postavio tu negdje oko te vrijednosti napona se uključivala zaštita. Prosto se već plašim ovih dosadašnjih pomjeranja vrijednosti,ne znam dokle ću morati ići da bi ovo ustabilio na oko 27-30V na izlazu...

Inače kao opterećenje koristim neki šant na ovećem porcelanskom tijelu,nariktao sam ga na 2 x 4,1 Ohm
i spojio umjesto zvučnika na oba kanala. Pojačavao sam ulazni signal u jednom trenutku toliko da su oba unimera pokazivala 30+ volti napona na njima (4,1Ohm) i tad se počeo čuti zvuk iz tog šanta! Nisam spajao zvučnik preko nekog otpornika da bi čuo na šta je u tim momentima zvuk ličio ali rekao bi da se do tog napona/snage na izlazu pri 4 Ohm jako brzo i lako došlo! Ne smijem ni računati koliko je to snage! (da ne bude zabune,ovo mjerenje sam napravio tako sto sam "bajpasovao" releje,inače zaštita mi ne bi dozvolila ni trećinu vrijednosti tog izlaznog napona)

Ne znam šta ću dalje,moraću konačno premjeriti više te napone na zener diodama,a onda ako su dobri i ako mi ne stigne neka sugestija nastaviti dalje sa povećavanjem/smanjivanjem vrijednosti otpornika dok ne dođem do željenog rezultata.
Sve to ću raditi u subotu jer i sad mi je već kasno i moram da legnem,ujutro ustajem prije pijetlova!

Aleksandre,

Nesto si ocigledno pogresio, sa nekom vrednoscu otpornika, cim ti umesto 56K stavljas 5.6K. Proveri vrednost otpornika u seriji sa led diodom a takodje i otpornik izmedju baze i emitora BC546. Meni tu nesto ne stima kako treba.

Nije ti bio potreban otpornik ispod 1oma umesto onih 3.3oma. Mogao si staviti 2.7oma ili neku paralelnu kombinaciju da dobijes tako neku slicnu vrednost.

Sto se zastite od preopterecenja tice...Savetujem ti da u neki simulator(circuitmaker ili MicroCap9) simuliras kompletni OMNI. Sa otpornikom od 1.6K umesto 1.3K zastita se ukljucuje na 0.89V.

Provjericu vrijednosti svih otpornika ponovo,nije mi tesko mada...sumnjam da sam pogrijesio jer sam bas vodio racuna o vrijednostima,cak sam mjerio svaki zasebno om-metrom. Svakako cu pogledati. Sto se tice vrijednosti 1k3 nju sam podigao cak na 100k a otpornik od 15k spustio na 2k2 i opet nista,nema razlike. Osjetljivost na impedansu sam uradio-vec napisah kako...i sad kao radi. Ma pregledacu ponovo sve,od vrijednosti otpornika preko napona na zener-diodama do nacina povezivanja,negdje mi se potkrala greska to je ocigledno. Mozda veceras a mozda i sutra ucinim to,zavisi koliko cu biti umoran od posla. U svakom slucaju hvala na savjetima,nadam se da ces biti tu i kad budem radio lemilicom. Veliki pozdrav!

Umjesto 1k3 postavljen 2k2,umjesto 3k9 stavljeno 1k6(cini mi se da je tako Viktor rekao) dok njega nisam zamjenio umjesto 36V bilo je 24-5V.
Na ulaz sam stavio 50Hz,na izlaz 4Ohm i zastita iskljucuje na 29VAC,dakle na oko 210W. POSTENO se zagrijavao sant sa zicom precnika oko 1mm,a otpor mu se zagrijavanjem smanjivao na oko 3,6-3,7 Ohm. Bilo kako bilo; zastita od DC radi,isprobana;zastita od preopterecenja radi,isprobana;zastita od kratkog spoja radi,upravo isprobana. Transformator malo zujka ali nista strasno,bitno je to da je pojacalo useljeno i da sutra slijedi GAZENJE i SVJESNO VISESATNO MALTRETIRANJE KOMSILUKA (kojem se ovom prilikom unapred izvinjavam! ) a do jutra slijedi normalno a zatim i skroz tiho slusanje uz spavanjac... Sva mjerenja mi govore da ovaj malac ima tone snage,sutra ce imati sansu i da se pokaze po do sada pokazanom ovo cudo moze da natjera i mjesalicu za beton da pjevusi! Do sutra poslije podne... Pozdrav raja!




_{[Ovu poruku je menjao 44250 dana 01.10.2011. u 17:54 GMT+1]}

Nista ne bi ti mogo sam da nije asistenta. Spremaj se da castis! :)

Na kojih 3.9K mislis, nisam ih nasao na semi Aleksadre?

R* mislim da je u pitanju nozica 2,prije dvadesetak dana si mi o tome pisao,nesto prije nego su ti ugasili internet.

d.veljko:bas tako,bez malaca nam nema nista! Sutra javljam utiske,pa da castim!

Aha...Evo sada gledam pin 2. Za dogc H na tom mestu treba ici po proracunu oko 1.4K, dakle sto blize toj vrednosti.

Sa srecom!

Poštujem proračun,kad budem prčkao oko soft-starta još ću malo testirati sve do vrijednosti koju si naveo,prije toga se moram snabdjeti nizom vrijednosti po četiri otpornika,mada opet kažem pri onoj frekvenciji na onom otporu releji su se isključivali na 29VAC... Ne kažem da nisi u pravu,samo kažem šta mi se pri datim okolnostima dešavalo i kako je reagovalo.



Hvala prijatelj!

Svaka čast. Izborio si se. Sada nagrada za tebe i malecku u vidu uživanja u glazbi :).

Vidim ja da ćeš ostati bez zvučnika

Svaka pohvala za takav uređaj!!!

ziki,maleck-I je u pitanju,samo ja ne dam da se osisa na kratko...
Inace hvala vam obojici na lijepim zeljama i mislima,lijepo je imati drugare poput svih vas ovde! (macan je i dalje mlak na dodir,6-7 sati besprekidnog tijanog slusanja. hm-da,vidjecu danas nekako da ga vazem! )

Taman kad sam krenuo da blistam od sreće koliko snage ima ovaj pojačavač ta ista sreća mi se kao savski galeb posr-la u lice-zaštita je proradila i više se nije isključivala. Na izlazu jednog kanala pojavio se napon od 43V. Spakovao sam pojačavač pod mišku,otišao u radionicu i pregledao sve tranzistore i ic. Počeo sam od izlaznih MJL21193/94,BC560C,preko IRF9630/630 do IRFP110 i na kraju i sam ic zamjenio. Ispostavilo se da savski galeb nije ni malo naivna niti mala ptica...

Bipolarne tranzistore sam pregledao prvo starinskom metodom pipalica om-metra i kombinacija EC CE BE EB BC CB,a zatim i onim uparivačem. Na uparivaču pri 0V na bazi nije bilo protoka struje kroz tranzistore,kako se napon baze povećavao tako je rasla i struja kroz svaki bipolarni tranzistor pojedinačno.

IRF-ove i IRFP-ove sam testirao samo uparivačem jer koliko sam upućen kod njih nema smisla išta mjeriti om-metrom. IRF9630/630 nisu pokazivali nikakav protok struje do nekih 3V a onda se protok pojavio i povećavao uporedo sa povećanjem napona na gate-u.
IRFP110,dva su mi pokazivala neki protok struje i bez napona na gate-u,jedan nije-zamjenio sam sva tri i pri tom kao ulazne postavio dva najbliža koja sam trenutno imao,nisu bili pretjerane razlike.

IC LF411 sam samo zamjenio novim/nekorištenim.

Zener-diode 15V:na njima sam mjerio napon,na jednoj je 15,8V a na drugoj 14,8-9V ,zamjenom te sa višim naponom ništa se nije promjenilo,naponi na njima su ostali isti.

Rezultat:pobjeđen sam i teško poražen. Napon je pao sa 43V na 0,8-1,3 kako kad-koliki god da bude u trenutku uključenja blago i dugo pada(dvadesetak sekundi) do tih 0,8V i odatle ne mrda. Odvojio sam čak i kabel od zvučnika sa pločice zaštite jer sam u trenutku posumnjao da možda ona unosi neki svoj napon ali ne,nije do nje.

Ne znam više gdje i u šta da gledam i u šta da sumnjam. Jedino da opet pokupujem sve dijelove za jednu pločicu i krenem ponovo kao da je nisam ni pravio. Moraću da iskomponujem neki privremeni hladnjak za probe jer se već plašim da će mi se izjesti ona loza koja drži šraf...

Uf,baš sam kao...uf...

...svaka sugestija bi mi dobrodošla...please HELP!

http://www.youtube.com/watch?v=HxDZE_rm5l4

Jesi menjao ulazne IRFD tranzistore? Ja sam imao problem slican, na izlazu sam imao napon od oko 2V, i resio sam ga zamenom tih IRFD110.
Srecno!

Zamjenio sam ih sva tri,i smanjio se izlazni napon sa 43 na oko 1V. U toku naredne nedelje ću kupiti još šaku tih pa ću opet probati onako kako je to Boro predložio-sa folijom ispod i sve to,pa ću vidjeti. Isuviše sam blizu da bi odustao. Hvala na predlogu!

Jel se nije zagrejao pa zbog toga?

Neznam šta drugo da ti predložim nego da uporediš sa drugim kanalom...

Oni se kod mene griju poprilično i na mk3 i na H,ne vjerujem da je do toga ali ipak ću na njih postaviti maksimalno velik hladnjak koji može stati na njih po prostoru kojeg ima i po hladnjaku kojeg imam. Radio je tiho cijelu noć,problem je nastao kad sam postavio 4Ohm zvučnike na izlaze i opteretio ga. Po sluhu rekao bi da je došao do oko 80-ak W po kanalu,zaštita je odreagovala(pretpostavljam zbog snage) pa sam utišao,ona se ugasila ja pojačao i tako tri puta,treći put se nije više ugasila. Napon napajanja je +/-45V. Sad sam gledao šta sve treba da poručim,pa ću ubaciti i te IRFD-ove,biću presrećan ako je do njih i pretužan ako nije. Nemam više volje da i treći vikend za redom provedem u radionici i da ne vidim svijetlost dana,neću skoro prčkati po njemu. Kad budem počeo,po četvrti put ću provjeriti sve otpornike,njihove nazivne i realne vrijednosti a ako su oni ok onda ću pregledati i kondenzatore. Tranzistore sam već pregledao. Znam da je pojačalo rađeno i provjereno u ko zna koliko komada,pride je još i skroz jednostavno pa zbog toga i nosim ovu mučninu u sebi,da je makar tri puta više dijelova pa da kažem ja sam nešto zeznuo,ovako... Još će najcrnje biti ako je opet neka fabrička greška u nekom od elemenata,tačno bi ispalo da čovjek mora imati laboratorijsku opremu za ispitivanje svega i svačega prije nego uopšte ugradi neki dio u kompletan sklop. Time bi samogradnja dobila baš pre-gorak ukus i pored svih volja i želja. Da ne crnim više,neka sve ostane kako jeste dok se malo ne ohladim,ovakav nisam spreman da racionalno razmišljam i reagujem.

Zamjeni Irf-ove.Obavezno postavi foliju.
Pozdd

Hoću drug,hoću,nego me brine usput još i činjenica da je pojačalo radilo cijelu noć i da je pandrknulo kad sam mu dao gas. Pazi,znam da si negdje bio naveo da ti se IRFD-ovi ne griju mnogo,ne znam koliko su ti osjetljivi prsti (ako su držali mnogo vrućih otpornika onda znam! ) ali i na malom i na velikom dogc-u kod mene se oni ugriju poprilično mnogo. Krivo mi je što nemam neki termometar da izmjerim konkretnu temperaturu na ovim hladnjacima koje sam im montirao(ovako nešto: https://static.elitesecurity.o...2886467/.th.DSC00505.JPG),znam samo da ne mogu prst držati duže od pet sekundi. Sa druge strane,zbog toga mi se možda zaštita ranije isključivala iako sam povećavao one otpornike u zaštiti sa 1k2 na 100k. Ma i bio sam ja naveo da se najviše plašim tih IRFD-ova jer sam prekasno pročitao za način njihovog montiranja,sad mi se to obija o glavu... Upravo prelistah dve teme vezane za dogc (http://www.elitesecurity.org/t313017-5-Pitanje-vezi-Dogc-pojacala i ,sad" target="_blank" rel="nofollow" class="user_url">http://www.elitesecurity.org/t409488-14#296244,sad najbolje vidim koliko je lakše davati savjete drugima nego samom sebi... http://www.elitesecurity.org/p2937402

I da,da ne bude slučajno zabune:ni malo ne sumnjam ni u Boru ni u dijelove koje si mi ti nikko poslao,sumnjam samo u sebe i svoje postupke! Ovo napisah za svaki slučaj,mada pretpostavljam da to obojica već znate. Usput veliki pozdrav obojici!

I kod mene je isti slucaj sa grejanjem IRFD. Na njih sam stavio hladnjak kao sto je g.Bora predlozio (sa stare maticne) i lepo razmazao pastu al se greju za medalju. Kao sto rece, duze od 5 sekundi ne mogu da izdrzim! Tako da planiram kad sve upakujem u kutiju da montiram i ventilator koji ce da radi na 5-6V koji ce da poboljsa strujanje vazduha unutar pojacala.

Oko grejanja,


Iznenadili bi ste se kad bi skontali kolko su ruke-prsti osetljivi na temperaturu. Ja sam se plasio takodje u par navrata oko temperaturte na pojedinim elementima, iz tog razloga i kupio termometar da ne gledam u pasulj nego u displej i na kraju ispalo da se greju ili sasvim normalno ili cak i manje od predvidjenog. Tako da sam bez razloga panicio.

Drzis li prste snazno priljubljeno uz neki poluprovodnicki silicijumski element pa i svega 5 sekindi to znaci samo jedno, osetljiva koza i poluprovodnik koji radi daleko od maximalne predvidjene temperature. Ako ispadne problem bas u tim elementima koji se greju najverovatnije je da se problem u njima javio iz drugog razloga i da temperatura nema veze sa tim.

Ovo su samo moja skrona iskustva naravno.

I ti si koliko mi se čini radio ovu jaču,H verziju? Jesi li ga "čepao" i ako jesi koliko?



Znam da je osjetljivost na toplotu subjektivna stvar i da zavisi od osobe do osobe,samo ja baš nisam navikao da mi se toliko griju silicijumi na hladnjacima! Pratio sam jednu tvoju temu,mislim da si baš o Aleph-u pisao kad si nabavio ic-termometar i da si napisao kako je ona temperatura za koju si mislio da je preko 70 ili možda čak i 80°C u stvari bila oko ili ispod 60°C. Nadam se da je tako i kod mene,ali ipak ću poput druga midji-ja razmisliti o nekom ventilatorčiću unutar kutije. Pa već kad se namučih da dodam onih petnaestak namotaja da bi dobio 7-8VAC za OMNI što da ih dodatno ne iskoristim!

Manja temp nece da skodi, naravno. Ali bas tako, skoro sam imao situaciju i sam nekim to126 trandzama na malom hladnjacicu bilo kao vruce a ono nema ni 45 stepeni!

Sigurna stvar,od viška hlađenja tranzistor ne boli!

Jel ti se bilo zagrejalo celo pojačalo sa drajverima i izlaznim ili su samo irfd bili zagrejani?

Nemoj da sumnjaš u sebe da si nešto loše uradio to bi odmah zapušilo, da je oscilovalo to bi primetio...

Ja sa ulaznim irfd-ovima nemam baš nikakvih problema (da kucnem u drvo), na hladnjaku od 10gr zagreju se gotovo za 2-3 min do određene mere i tu "staju"....

Ali nisu uopšte mnogo zagrejani, blago zagrejani i mogu prste da držim 3 dana, stavio sam dosta paste a i da se ne hlade dovoljno to bi zapušilo.

Ne znam,možda tvoji hladnjaci bolje hlade. Inače samo IRFD110-ke se griju mnogo,ostali se ne griju previše,baš onako normalno tek da umlače hladnjak. Inače i ja sam stavljao dosta paste,šašavo mi je reći da je nisam štedio jer se radi o jako malim površinama recimo da se pasta blago "prelivala" preko gornje površine sva tri komada.



Druže moj,nemam ja u koga drugog sumnjati osim u sebe,jer nije ovo "tamo neka šema sa interneta" već se zna ko stoji iza nje,kao i koliko njih uspješno napravljenih. Pored izgaranja nekog od IRFD110 jedino još preostaje neki šašavi previd u vidu loše komponente,tu još jedino ostaju sumnjivi kondenzatori jer sam otpornike prvo čitao po bojama a zatim i sebe provjeravao om-metrom prije nego sam ih montirao i lemio na pločice. Ne bi trebalo da sam nešto pobrkao mada naravno uvijek ostavljam mjesto sumnji prije svega u neki svoj postupak. Ti si ove IRFD-ove postavljao preko folije,midji nije i imao je isti problem kao ja pa ga je riješio postavljanjem novih koliko mi se čini takođe preko folije koju je kasnije isčačkao. Hajde što sam ih prvi put postavio bez folije-tad još nisam znao za taj jadac,ali sebi ne mogu oprostiti što sam isti previd napravio juče-trebao sam se toga sjetiti ali sudeći po tome šta mi se sad izdešavalo toga ću se ubuduće uvijek sjetiti. Kod mene nema druge nego da se opržim,pa onda da upamtim. Samo preko svoje kože...joj joj joj...

Imam ja Alex jednu ideju da ja tebi posaljem ovog svog Dogc-a H??
Cisto da se ne patis sa glupostima:)

Evo,sad me i moj rođeni drug zeza!

Ja kad sam po drugi put postavljao IRFD koristio sam hirurske rukavice, al foliju i lemelicu čupao iz struje pre lemljenja. Jeste mi se oduzilo lemljenje jer sam posle svake nozice ukljucivao da se dogreje, al nisam nigde žurio i uspelo je!
Sad slusam pojacalo al ni blizu njegovih mogucnosti jer nisam nabavio ni trafo potrebne snage a i hladnjak za izlazne tranzistore. Prikljucio sam zvucnik oko 15W i lepo radi. Koliko slusam toliko uzivam i posmatrajuci ga i cesto proveravajuci koji se deo koliko greje. Mozda malo bolesno al meni je lepo ;)

Ma naravno, nisam ja mislio da je loša šema nego je npr. neki deo fabrički loš...

Evo pogledaj ovaj moj tranzistor, mrzelo ih da napiš 2sc nego još stavili neka kineska slova kao da se ne vidi ko ga pravi po kućištu

I to mi kažu kad sam kupovao da 2sa1943 nema "običan" nego toshiba a ja se ne setim da kažem do hoću oba toshiba, pa još kineski a običan...

Nego ti odmori malo pa polako...

Uf,hajde probaj da staviš čisto bijelu pozadinu iza tranzistora pa da onda slikaš,mislim da ti se aparat trudi da zumira ali pogrešan dio pozadine. Probaj,kod mene uspjeva,baš me zanima kako izgledaju ti što nisu toshiba,pošto u kelco-u samo te toshiba i imaju,drugačije još nisam vidjeo!





Naravno,već napisah da sam preblizu cilja da bi sad odustao,samo me malo smorilo to što sam toliko truda i vremena uložio u relativno jednostavan projekat a zatim napravio sigurno neku glupu grešku koja sad čeka da je nađem...

Nije do aparata nego do mene, kad neko nešto nezna onda uopšte ne treba ni da pokušava...

Eh,sad znam kako po i sam po nekad "zvučim",kad uradim nešto kako ne treba a znam bolje! Dobra je slika drug,a još je bolje što te ti isti tranzistori lijepo i pošteno služe.

Ne znam šta nam je sa sastank-om,nema ga ovih dana ni noći...

Ne znam ni ja al slike mu se same od sebe uploaduju po drugim forumuma :))))))))))
Neko se zalio da mu zalutala slika u privatnoj poruci i pita ssta je, kad ono sastank-ov dogC :)

I ispade frka.

Bas ispade.

Gde sam sad pogrešio.Odakle moje slike i gde-koji to drugi forumi.Ma pečem šljivovicu malo pre sam upalio komp.Pozdrav svima.

_{[Ovu poruku je menjao sastank dana 02.10.2011. u 22:50 GMT+1]}

A ja hteo da napisem "tamo" za sve je kriva rakija :)))))))))))

http://www.youtube.com/watch?v...eature=player_detailpage#t=39s

Koja bi to tek provala bila.

_{[Ovu poruku je menjao d.veljko83 dana 03.10.2011. u 00:14 GMT+1]}

Ma mora malo i toga.

Evo par dijelova da preporodim par uredjaja! Kao sto rekoh,kod nas ni IRFD110 ne pakuju u one srebrne metalizirane kesice a kamo li BC,BD i ostalu "boraniju"... Kolika je mogucnost sad da mi ovi sto sam ih dobio budu neispravni iz istih razloga kao i oni moji,diranja golim rukama?
Znam da zvuci paranoicno do bola ali moram da pitam ako zelim da saznam-a zelim. Da li IRFP110 pregorjevaju od dodira rukom,ili je u pitanju staticki elektricitet,ili su u pitanju mozda preostali naponi na samoj plocici pojacala? Znam da mogu da podnesu poprilicna grijanja,struju od 1A,napon od 100V(pri snazi od 1,3W) pa od cega onda najcesce stradaju,sta im je bolna tacka? Bio bi veoma sretan i zahvalan na kvalitetnom odgovoru kojeg bi pamtio ako ne za cijeli zivot,onda makar dok mi sledeci ne "rikne"! (nikko druze,unimer ce veceras u punu funkciju! )

Bravo Aco nisi imao strpljenja ni do kuće da dođeš već slikano u autu.Šta ti je ono zeleno,belo i žuto?Pozdrav od Saše.I mene zanima isto jer će vrlo brzo prvo vatreno krštenje.

mosfet

Ako vas ne mrzi da procitate sve o mosfetu na 34 strane i da se gnjavite sa formulama (doduse na nasem je jeziku), DA, staticki ga prvenstveno ubija. Zasto? Ukratko IGF FET (isolated gate field ) samo ime govori, da mu je gejt izolovan, tankom povrsinom silicijum dioksida ka PN spoju. Tacnije Gejt se ponasa kao jedan deo povrsine kondezatora u odnosu na ostatak tranzistora ( MOSFET se i razvio iz MOS kondenzatora)
E bas zato, sto je gejt izlolovan, ima enormno veliku ulaznu otpornost tipa nekoliko MOhm i vise ka ostatku, moze da akumulira veliku kolicinu statickog elektriciteta i da unisti taj spoj izmedju gejta i PNP/NPN spoja, i onda dobijes probusenu trandzu

Zato je najbolje stavljati u foliju, ili onim spajalicama za papir spojiti sve nogice, i bez brige. nema sta da ga "charge"-uje

Znači,pored zvučnika... nemoj pogrešno da me shvatiš ali najmanje sam se nadao odgovoru od tebe,čovjek pun si ugodnih iznenađenja! Bravo! Ujedno,ovaj tekst će odmah da popije jedan copy-paste u moj računar!

U međuvremenu bilo je



prije toga nekoliko nedelja

http://www.elitesecurity.org/p2940136

a sad je



Eto,zato su oni žuti,zeleni i sivi konektori bili! nikko,aparat je u punoj operativnoj spremi i čeka na nove pohode među žice,otpornike i kondenzatore! Mada se i ovako lako snalazi,još ću naći i sliku na netu pa ću otići u jednu štampariju da mi naprave sličicu na ljepljivoj foliji u omjeru 1:1 pa će sa natpisima biti kao nov-novcijat! Još jednom,veliko hvala drugaru! Sreća sreća radost-uživancija!

@44250

hahaha znam imenjace.. pa ono.. pre 2-3 godine sam se totalno presaltao na PA,zvucnike i sl. sa DIY pojacalima sam se malo igrao, ranije pre toga. skontao da nemam ja zivaca za to nazalost. kad nesto odbija poslusnost, ili se zadimi, istog momenta bih ga o zemlju udario i izgazio
tako da sam odustao (na vreme ) ali sam donekle ostao u domenu, teorije.. mislim, samo knjige, literatura..tipa u WC ne citam novine ili dekleracije sa deterdzenta nego tako tipa,tekstova sa el.faksa,predavanja... literaturu tipa tog teksta o mosfetu i slicno. pa sad koliko ostane u glavi-ostane..

Drug,ne da si me nasmijao nego nemam riječi! Jbg. ja sam ostao na deklaracijama jer mi telefon ne podržava pdf-ove,sad tek vidim koliko propuštam! ha hah ahah aaahaaa.... Našao sam link gdje si ovo našao,ima toga samo vremena nema. U stvari nekako mi je odbojno isčitavati tekstove sa monitora,to mi najbolje ide preko papira u ruci. Imam dosta toga "nataloženog" u računaru,što na južnoslovenskim što na engleskom jeziku sad to treba pretvoriti u papirni oblik a zatim i napraviti debele žuljeve na laktovima... meni se taj drugi dio priče ne mili jer kad dođe vikend,leđa mi žude samo za odmorom. Jedino što me pokrene jeste baš ono od čega si ti odustao. U svakom slučaju kao što rekoh



E sad taj odgovor imam,još samo da ne zaboravim!

Ako me i jedno pojacalo natjera da se okanem elektronike to ce biti ovo. Pokrenem ovaj kanal sto je bio stao,sve povezem pustim muziku,pojacam i stane drugi kanal. Prosto vise nisam pametan i ne znam sta da radim. Povadio sam sve bipolarne tranzistore i IRF630/9630,BC550C je pregorjeo. Sad sam sve vratio natrag,zamjenio taj BC i sad treba da pregledam sva tri IRFD110,zamjenicu i njih za svaki slucaj. Na onom prvo-izgorjelom kanalu pregledao sam sve otpornike i bili su dobri. Napon napajanja je +/-45,5V. Po 100nF je na svakoj diodi greca,dakle 4 komada. Po dva paralelno spojena od 100nF su na svakom od cetiri kondenzatora 20 000uF ispravljaca. Pojacalo bruji u praznom hodu na onih 50Hz,brujanje nestaje kad se ulaz kratko spoji. Pojacalo radi normalno dok je tiho,cim se pojaca nesto pregori,hvala Bogu za sada se izlazi dobro drze. Ako mi opet pregori smatracu to znakom da treba da se okanem ovoga jer mi vise nista od ruke ne ide.
Idem da prebacim neki krompir,pa cu onda izmjenjati IRFD110. Nadam se da ce se u medjuvremenu naci neko sa konstruktivnim predlogom,primjedbom ili rjesenjem. Meni u medjuvremenu ne preostaje nista drugo nego da mijenjam dijelove dok mi ih ne nestane. Pozdrav svima!

Drug moj rekoh ja tebi konst.prjedlog posaljem ja tebi Dogc-H i mirna Bosna.
Koja je omaza zvucnika,koristis li zastitne otpornike,imas li zastitu na tom pojacalu???
Pregledaj sve,skidaj sve sta ne treba,to sto habrekne kada se pojaca je cudno,na 5 wati izlazi iz a klase,tda se prikljucuju i oni izlazni tranzistori....
Ne nekim forumima je bilo price da dogc-h osciluje,e sada nisam pametan,drugar iz mahale je imao isti problem,koji jos nije rjesio.
Kod mene dogc-h radi ok,prezivio je par dobrih tortura,na osciloskopu nema tragova osc.
Polako:))

Jos ce da ispadne na kraju da opet ne valjaju delovi... E onda bi se tek iznervirao!

Polako Aco, mora da se nadje uzrok. Ne gubi zivce.

Uh,sa oscilacijama se tek ne bi mogao izboriti. Niti imam sa cim(osciloskop) niti imam sa cim(znanje). Evo sad pogledah one 110-ke sto ih povadih iz prvog,a zatim i drugog kanala pojacala. Da ne povjerujete onaj uparivac pokazuje da su svih sest ispravni! Pri 0V na gate-u nema protoka struje kroz njih. Tek na oko manje-vise Ugs=2,6V pocinju da provode,na Ugs=3,24V struja kroz njih je od Id=1,97mA do 5mA kako kod kojega,razlikuje se kod svih sest ali postoje po dva priblizna te sam stavljao kao ulazne. Inace napajanje uparivaca je 12V i struja ide preko 1kOhm na Drain. Sledeci sumnjivci su mi kondenzatori:100pF mi je neki skroz mali,rekose viseslojni. 220pF mi je bio neki mali disk-keramicki i na njemu je pisalo 221,nazivnog napona nema. Evo sad nadjoh neki takodje disk-keramicki 221J,ne znam sta bi to J znacilo? Valjda ne grijesim-prve dve cifre su kakve jesu a treca je broj nula,ukupna cifra je u pF? Kako da znam kojeg su mi nazivnog napona disk-keramike? Sta znace dodatne oznake K J i slicne? (recimo 104K,ili 221J) (nikko druze,prvo moram probati sve pa ako bas nikako ne bude islo...)

221j 220pF
104 100nF
Imas instrument pa izmjeri,nemoj prstima dodirivati pipalice.
Pozz

Ok,tako sam i mislio sto se tice cifri,samo jos ne znam za slova J K NPO... Evo iskljucio sam OMNI,idem da povezem cetiri zvucnika od 4Ohm,po dva u paralelu a zatim te dve paralele u seriju pa cu probati preko zastitnih otpora a onda i bez njih. Za sad radi preko jednog ali mi se ne pojacava jer je zvucnik samo 40-ak W i ako krene po zlu izgorjece kao licna,sa 4 komada vec imam neku sansu,kakvu-takvu...

Kao da ce biti da je do OMNI,izgleda da se ne podnosi sa DOGC-H. Evo na cetiri Ohm zvucniku(grupi 2/2 x 2) izvukoh 2,7A po grani napajanja i dalje zvucno nema smisla,bar ne na ovim "suvim" bas-zvucnicima. Sto je najbitnije,barem za sad radi...

_{[Ovu poruku je menjao 44250 dana 07.10.2011. u 22:24 GMT+1]}

Eto rjesen problem,sto se tice zastite nisam ni isprobavo,prevelika ja brate.
Samo uzivaj:))

E pa hvala ti na sugestiji drug! Pretpostavljam da bi se i sam sjetio ali za jedno četrdeset godina! ha ha hah ah aha Sutra ću još da ga ganjam "kao Vrag svoju mater" i "vaditi mu dušu" koliko mi ukućani i komšije dozvole,jer baš hoću da ga dobro izmaltretiram da bi se uvjerio da je do uzajamnog nepodnošenja ove dve stavke. Ako bude baš do zlokobne kombinacije imam jednu Esp33 zaštitu (ti mi dade pcb i preporuku) koju sam bio spremio za Legend-Stage-Master pa ću njoj da prepravim one otpornike i postavim u DOGC-H. Izgubiću zaštitu od kratkog spoja,preniske impedanse ali ostaće mi "turn off-mute",dc-zaštita i odloženo uključenje zvučnika. Izgleda da se ne može imati baš sve... Mada,mislim da bi ovo sasvim korektno radilo sa onom APEX-ovom zaštitom koja isključuje na preopterećenje,dc,ima i "turn off-mute" a i klip-indikaciju za oba kanala. Kod nje je prednost u tome što sve mjeri u samom napajanju i nema dodira sa samom pločicom pojačala ni njenim elementima. Napraviću je svakako a u međuvremenu ako Bog da uživati malo u DOGC-H sa Esp33,vala baš sam ga dugo čekao,pravio i popravljao!

Hvala na sugestiji drug,ko zna do kad bi ja lutao da mi ti ne reče to!

Polako,neka prezivi prvo maltretiranje,sto se tice Apex-a ima jos jedna zastita,koja je odlicna.
Ovu sa svim zastitama,koci te kondezatori,tesko da mozes sta prisarafiti na njega.Ako ti se da samo spoji zicicama one svoje kondezatore i uzivaj.Odlicna zastita.
Sutra polako,dobro ovo prodje ja sacuva svog Dogc-h-a:))))))))
Nadam se dace sutra biti sve ok sa testiranjem:))
Pozzz

Ha ha ha haaa ma ti si meni dao mog DOGC-H čim si mi dao dobar savjet a samim tim i sačuvao svoj! Drug moj...

Kako reče onaj ZX-0,ta mu je valjda bila jedina koja je valjala:"Nemoj da nahraniš gladnoga sa ribom,nego ga nauči da peca!" nešto dobro i iza njega ostade...

_{[Ovu poruku je menjao 44250 dana 08.10.2011. u 11:29 GMT+1]}

Juče sam uradio par izmjena dok sam se borio sa...

ovako sam konačno zalemio IRFD110


desno je bivši a srednji i lijevi sadašnji hladnjaci za IRFD110,porasli su sa 1cm širine na 1,5cm. U brojkama nije mnogo ali je u suštini 50% povećanje.


pločica prije


i poslije dorade. Dodati flah-konektori za + - masu i zvučnik,kao i onaj mali dupli za ulazni signal.


Danas sam napokon pazario i ovo

KLASERI,sa jedne strane 14 kutijica a sa druge čini mi se osam. U svakom slučaju objavljen rat neredu i rasutim šrafovima,burgijama,podloškama,otpornicima,liskunima,maticama... Još treba da osmislim neko ormanče gdje će mi sve to stajati umjesto na stolu i stvari će već postati podnošljive! 350 dinara po komadu,kad odem u Pazovu kupiću jo po neki,toga nikad dosta.


_{[Ovu poruku je menjao 44250 dana 08.10.2011. u 11:43 GMT+1]}

Na punom gasu visoki ostaju nepromjenjeni kao i na prvih desetak vati,glasnoću ograničava jedino još cd-plejer koji od baseva počinje da preskače! Evo sa računara ne preskače i još radi,hladnjaci su mlaki. Inače radi na 4Ohm(četiri kutije od po 8Ohm),za sada se drži... (svaki red od tri tačke znači oko tri minuta slušanja i pauze u pisanju) pepersi ga kidaju tj. on njih... Nightwish izgleda bio i ostaje TATA kad je u pitanju ispitivanje pojačala i zvučnika! bas ne zna kud sa sobom! hladnjaci tek tek topli...eh te duple bas bubanj pedale,šta rade... pjevačicin glas ostaje kakav jeste visoki i dalje odlični... Chemicall brothers je već nešto što moji zvučnici ne mogu da izguraju kroz bas! ... "Galvanise" diže ono malo prašine što je maloj promaklo da obriše... očekujem prve komšije... Beyonce i "All I could do was cry" potvrđuje visoku čistoću pri velikoj glasnići i u srednjim tonovima... hladdnjaci onako-topli... - "Terence Trent D'Arby - Sign Your Name" malo nenapadne muzike,koja takođe zvuči kao i kad je pojačana na petinu snage... "Dusty Springfield - Son of a preacher man" takođe jednako dobro zvuči... počinju prvi znaci preglasne muzike-čudan osjećaj u glavi,kao da sam tri metra pod vodom ne sumnjam da će biti pištanja u ušima jedno tričetiripet sati... "Boney M",ovo pojačalo voli stari disko! barem u spoju sa ovim mojim zvučnicima ... Queen takođe dobro prolazi ...a sad Dino Psaras da dobro protrese što je ostalo nepotrešeno! daa,može on,može Timo Maas,može Bizzare Contact... nevjerovatno je kako ovi visoki veselo skakuću po dnevnom boravku iako je snaga na...uf pa pred kraj potenciometra clepsidre! osjeti se toplota iz hladnjaka sad je topao ali ništa više... uf šta bi ovo radilo sa jednim subwoofer-om... kad je prodigy preživjeo sve će! idem dalje... Rammstein-Rammstein joooj... maltretiranje ne bibilo maltretiranje bez narodnjaka! "Srdo moja more ne srdi se na me´ " kao pisana za mene i ovo pojačalo! ... eheeeejjjj (svaki red od tri tačke znači oko tri minuta slušanja i pauze u pisanju) odoh da slušam pozdrav raja!

Cini se kao da ti to radi... ?

Viki fakat radi,cudo jedno:))
Ma samo uzivaj:))

I dalje mi je malo nejasno kako bi i zasto OMNI smetao ili prouzrokovao pregorevanja?!

Ne znam i baš nemam podloge da bi to stručno prokomentarisao. Na pamet su mi padale razne pomisli,jedna je da se dva ic-a ne podnose tj. da rade jedan "kontra" drugom;LF iz pojačala koji podešava mirnu struju i simetriju sa onim LF-om iz zaštite koji "gleda" impedansu zvučnika puštajući blagu struju kroz njih. Pomislio sam da baš ta mala struja možda odigrava neku ulogu u svemu ovome. Ne bi trebalo da je do povezivanja sa emiterskim otpornicima jer su veoma malog otpora (0,22Ohm) i još idu preko 100Ohm na zaštitu. Ostale veze se svode na zajedničko napajanje iz PSU,i ništa više.

Ne znam,ali izgleda da su zajedno nekompatibilni. Da nisam kakav jesam i da imam više strpljenja i mudrosti zezao bi se oko toga dok ne bi našao šta je u pitanju,usput bi po nešto i naučio. Ali valjda Bog reče da mu treba i jedan ovakav,brzoplet i nestrpljiv...



U drugom slučaju ništa nije izgorjelo,to me tek začudilo,a izlazni MJL21193 MJL21194 kao da su "zakočili"! Za svega par trenutaka onoliki hladnjak se poprilično zagrijao recimo kao sinoć pri punom gasu dva sata vremena,tačno sam se bio oprostio od njih. Sreća pa mi je baš njih sami Bog poslao,tu žilavu gamad što trpi torture tipa "Aco 44250" i slične! Jesu dosta skuplji od 2SA1943 i 2SC5200 ali za eksperimentisanja su "dušu dali" . U suštini sveukupno su izgorjeli jedan ili dva IRFD110 (sad nakon onoliko zamjena nisam više siguran,baš ću pogledati danas u korpi i na stolu) i jedan BC550C.



Pssst,da ne čuje zlo... šalim se,evo preživjeo je još jednu noć tihog slušanja,hladnjaci su tek mlaki (u prostoru je oko 17-18°C) a i sinoćno mučenje je dobro prošlo. Reakcije komšiluka bile su skroz ok(makar ovoga što je na Facebook-u ),neočekivano tolerantni i čak šalju podršku! Danas ćemo vidjeti šta kažu ovi što nisu na Facebook-u,oni što su ćutali a za prve do mene što su upirali prstom ka mojem dnevnom boravku...njih ću danas morati pozvati na kafu!

Pojačala su kao tetovaže,i za jedne i za druge vlasnici uvijek kažu "...još to nije gotovo,imam par ideja..." a moje su da na sekundar transformatora postavim deblju žicu,malo ga izlakiram,u proteusu nacrtam i u kutiju postavim jednu pločicu sa soft-startom,dc-zaštitom i vodovima koji bi trebali da uvedu malo više reda među one silne žice. Sad to mogu mirnije da radim i da se time bakćem,dok mi tabane grije pojačalo koje radi.

Svakako još jedno VELIKO HVALA dr. Borivoje,na još jednom u nizu vaših dizajna! Sad ih imam četiri;dogc-mk3,DOGC-H,studio,kompletna clepsidra a ako ćemo računati i OMNI-pet. Biće još toga,samo0 da je nama nas...

Ma bice toga jos za rad momci sve dok ste ljudi kako treba i dok se druzite i ponasate kao do sada. Upravo ratujem sa nekim nadobudnim tipom na Radio podforumu pa me blago nervira takav trend koji polako uzima maha. Nagrdi me decko kako sam niko i nista a zaseo sam mu na grbacu samo zato sto sam moderator...

Ma dajte opustite se,kako kaže jedan moj rođo-inače profesor matematike:Pametnom ne treba objašnjavati,a budali i ne vrijedi... Kriva drveća i budala nikada neće faliti!

@44250

Sa srećom neka je novo pojačalo!!!

Jel si plastičnu vezicu za hladnjak provukao ispod irfd ili kako?

Probušio sam pločicu,dve rupe lijevo i desno od srednjeg IRFD110. Ima prostora samo treba malo da se pripazi da se ne oštete vodovi.



He he he he hvala još jednom ime,nadam se da neće biti potrebe za trećom čestitkom u vezi ovog pojačala!

tu gdje je zaokruženo nekad je bila vezica,nemam sliku bez hladnjačića...


pred zaklapanje,dok ne osmislim kako ću uraditi tu jednu veću pločicu iznad kondenzatora na kojoj će biti soft-start,dc-zaštita i vodovi za napajanje pojačala. Sve to bi trebalo doprinijeti unturašnjoj estetici pojačala a prvenstveno da smanji broj žica,a time i (nadam se) smanjenju ovog tihog brujanja dok je pojačalo u "leru",tj dok su mu ulazni vodovi otvoreni. Sad imam vremena,a i volje








_{[Ovu poruku je menjao 44250 dana 09.10.2011. u 15:14 GMT+1]}

Da li je neki problem ako provučem vezicu ispod sva 3 irfd i učvrstim hladnjak?

Hladnjak je zalepljen super lepkom na irfd i na blokove sa strane, vezicu samo stavljam kad prenosim pojačalo i lepak popusti a i vremenom može to da se desi...

Vezicu ne bih stezao puno samo blago da pritiska na hladnjak

Ne bi trebalo da to pravi probleme ako pazljivo izvedes da nekad ne sklizne i spoji neke nozice. Vezica mora biti od neke zice zbog stepena grejanja tog hladnjaka!

Ne znam ime,ja baš baš ne volim taj super-lepak ni u kojem obliku i ni u koje svrhe,mnogo je hemijski agresivan i jako jako krt. Vezica je po meni dobro rješenje a najbolje koje sam napravio (mada ne i najljepše) je na dogc-mk3,sa oprugom jer ona ne zavisi od temperature i stalno gura hladnjak prema tranzistorima,otporna na potrese...

http://www.facebook.com/photo....3531205&type=3&theater

Ni vezica nije loša,dosta je brže,jednostavnije i ljepše rješenje. nikko je recimo koristio pištolj za plastiku i tako pričvrstio hladnjak... Ima raznih rješenja,ja sam ovo sa vezicom "snimio" čini mi se na jednom hrvatskom forumu poodavno,pa se sad sjetio i iskoristio.

Ukratko,mislim da je svako rješenje bolje od super-lepka,a da ti je najjednostavnije da sad pištoljem za plastiku dodaš koju kap,držaće to sigurno! Ja sam nikko-v hladnjak jedva skinuo kad sam ono premandurivao!

G.Bora daj taj link da se odnah majmuncicu sjetim blize i daljne familije:((
Nego da ne bude da ni ja nisam nista radio ovih dana konacno sam zavrsio vaseg "Modusa",nazalost nista od farbanja kutije napolju je jedava koji stepen u plusu.
Ono sto je bio "mutan" u zvuku ide na dusu kondezatorima na napajanju,ne znam bili su F&T4X4700uF63V,do sada su bili dobri izgleda da ovom pojacalu ne odgovarju,mjenjao sam i diode,otpore ali djaba.
Sada rade neki vuligaris kondezatori :)))
Hehehe ODLICNO pojacalo,ne znam sta da vam kazem sem da nas nekoliko uveseljavate sa vasim pojacalima.
Koja o samom pojacalu:
2x35Vdc,napajanje,4x1000uF40V,grec 35A(trabo bi biti na hladnjaku ali hajde ima vremena),trafo je onako ali ako bude "habreknuo" ide torus jutros namotan(2x35V 200W)zastita je sa ovog foruma-upc1237 i radi ok,ventilator je morao da bude ubacen, jer je mirna struja oko 150mA,prakticno je bezsuman.Nisam mogao da pronadjem niti jedan hladnjak koji bi mogaop da se ubaci u kuciste.Na koje me pojacalo zvukom podsjeca na dayens/ampino,samo mnogo jace i po meni bolje,ovaj se malo gubi na vecim snagama.Dok je Modus u stanje pogurati i "teze" kutije:)
Modus je.
brz
prezizan
dinamican
dosta prostora(bilo bi interesantno ovo napraviti sa nekim stab,dva monobloka)
ne umara poslje dugog slusanja
ODLICNO pojacalo koje za ono sta je ulozeno u njega nema boljeg.
Evo i koja slika:))

Legla ja i plocica sa natpisom,vise mi dojadilo govoriti cije je koje pojacalo,za par sati i plocice su gotove:)


Ovom prilikom bi se htio zahvaliti i Miletu-Apex-u.Made me ovo Apex podsjeca na mog zubara koji mi ljeci korijeN zuba-<Apex:))
Nx-14 je konacno dobio kutiju,hladnjaci su jedva utrpani u kutiju,opet ventilator,koji se necuje(stari HP kompjuteri) ima sa strane i prekidac sa tri polozaja-brzine.
pojacalo je odlicno,vec mi dosadilo nositi Dogc-H (vec se dobro unistio od nosanja i on ceka farbanje:)za maltretiranje kutija na vikendici.
Odlicno pojacalo.



Ono sta je Apex naveo za snagu od 80W na 8 oma ne znam mani se cini vise,mnogo vise.Svejedno nije ispustio duso, ni na 4 oma.
Zilavo pojacalo,ni sdam nisam siguran sta mu se dogodilo kada je Kolega Kan bio kod mene jednostavno se zapusio,moguce zastita ali hajdde bilo proslo.
I OPET HVALA VAM ZA SVE.
G.BORA I MILE:)))))))

Upsss ovo je otislo na pogresnu temu,trebalo je na ovu:
"da ne otvaram novu temu,evo par slika"ako smeta molim pomjerite je:))

Nema razloga da se spustas na njegov nivo nikko i da mu odgovaras a ne bi ni mogao jer sam zakljucao temu. Ako te zanima pogledaj na http://www.elitesecurity.org/t...materski-duh-Ham-spirit-na-UKT zadnje strane.

Inace sam bio malo iznerviran potezom nekog Makedonca i jednog njihovog casopisa prema Miletu-APEX-u, pa sam se uclanio na taj makedonski forum i malo napisao neke stvari. Iritira me bezocna kradja i kicenje tudjim perjem. I meni su se dogadjale takve stvari i znam koliko to smeta i iritira.

Ja sam mislio na plastičnu vezicu, a što se tiče grejanja moram da uporedim sa drugim kanalom jer ovi moji samo što su zagrejani, gotovo ništa...



Tek kada sam zalepio video ipak da je bilo bolje na drugi način, razmišljao sam da pravim neki držač ali sam onda video od tebe sa vezicom.

Pištolj za plastiku isto može da bude dobro rešenje, to mi je na spisku odavno za kupiti jer je predhodni pukao u rukama dok sam radio, grejač je probio i puko je ko petarda...

Hvala puno za savete!

Ma kakvi smeta nikko,slike su za 10+ ma gdje bile! Baš mi je drago što si zadovoljan APEX-ovom 14-icom jer i ja imam u planu praviti,samo sa još onim dodatkom koji je čini 16-icom.

Za modus nisam ni sumnjao da će mu kritike biti pozitivne,mnogi su to pojačalo hvalili...

Boro,mislim da znamo (bar nas trojica-a sa Miletom četvorica) o kojem se makedoncu konkretno radi,o kojem časopisu i kojem forumu... Strašno je koliko se ljudi uopšte ne ustručavaju da bez i trunke premišljanja uzmu nešto tuđe i okoriste se time,a bez da ovaj zna za to! Kao što rekoste,nije tu sad bitno toliko da li se radi o vama,Miletu ili bilo kojem drugom čovjeku,stvar je obraza i principa,i jako mi je drago što ste uradili to što ste uradili. Tako nešto treba sasjeći u korijenu...

Veliki pozdrav Boro,Borise i Mile!

Ma G.Boro trebali ste ranije da i javite.
Ista je situacija na svim forumima,neki ljudi koji jucer nisu znali sta je dioda a sta otpornik sada pametuju itd.Ono u vezi "makedonca" stvar je prevrsila svku mjeru,mislim da je brisan,ne poznajem pisanje Engleskog(ali sam objasnio moderatoruu cemu je stvar) bas najbolje,na tom sam forumu od 2005 godine pod svojim nickom..Djaba sto sam bio u Londonu i Skotskoj koji mjesec,svejedno mrzim kicenje tudjim preijem.A sto se vas tice ,dosta ste me stvari naucili i tu nema zbora.Upravo sam neki dan sam rjesio problem pojacala,prebacivanje Lateralnih na hexfove,vrlo dobro i uspjesno,zahvaljujuci vasim savjetima,kada sam zeznuo ono vase pojacalo,da sam samo prepisao ne bih nista naucio.Znanje koji vi ovdje dajete je ....... da nepisem vec me razumiju oni koji znaju malo kao ja.
Normalni ljudi se lako prepoznaju,onaj sljam nije vrjedan spomena,kako vidim stvari se i ovdje ponavlaju.Nazalost:((
I naravno spomenuo sam Ampino (hajde mozda nije ista klasa ali pojacalo za te pare rade,ludilo)jer sam imao to pojacalo i radi odlicno,nisam mislio nikoga nagrditi,ovo se sve svodi o ljudskoj zloci i gluposti.
A i Mile je super lik:))
Pozdrav svima dobrim ljudima,a ovi ostali ma ......

Nađoh torus relativno povoljno,snage 1000VA 2 x 35VAC ali nisam siguran da je motan bifilarno. Znam da je najbolje u audio-tehnici koristiti bifilarno motane,pa ne znam koliko bi bilo pametno uzeti ga za DOGC-H ako nije tako motan? Nije preskup mada u sadašnjem trenutku morao bi se neviđeno "stisnuti" da bi ga kupio,jer sam rad da dogc-h mogu komotno koristiti na 4Ohm opterećenjima ne razmišljajući o padovima napona. (d.veljko je svojim iskustvima ubacio žestok crv sumnje... ) Ovaj trafo što je sad unutra bi mogao koristiti za nešto drugo,barem ideja ne fali... Inače rađen je u TRAFCO-u. Hvala za svaku sugestiju!

I ja sam razmisljao da ga uzmem, ali za Sigmu.

Da on i SIGMA su slicnih snaga,pitanje je sad samo da li ga "preskociti" ako nije bifilarno motan ili ne. Meni mirise da cu ga ipak uzeti...

Ako imas love uzimi ti njega,ono u vezi motanja trafoa,pa samo pogledaj 95% fabrickih pojacala je namotano "normalno":))))

Nije bas da sam pri parama ali dobija se sa soft-startom skoro upola cijene. Mala ce me zgromiti,ali ne mogu ga propustiti,ponuda je rekao bi neponovljiva! Inace upravo sad mi javljeno- malac je 2600 gr. ima jos mjesec dana i malo vise...

Jos mjesec:)))))))

Bice trafo,mala dala amin! Kaze "Samo ti nama obezbjedi da ne fali,a sebi kupi ako ostane i avion..." Bas je volim...

Meni kaže reši se krša!

Ah sta je ljubav ;)




Jeli zeone, jel imas jos necega zgodnog da se resis? Ako imas... milina :)

Ma imam al' moram tajno da radim jer se ovaj šifrirani uvek pojavi prvi

Ha ha ha ima d.veljko srece,sad farbam ograde na stanicama gradskog i semafore,ali na Novom Beogradu... smrc...

Evo slika i malo rezultata,električni šporet mi nije bio omski dovoljno malo opterećenje ali ipak...

lijevo je ampermetar a desno voltmetar

napon praznog hoda

1,3A/70.1V

3.17A/69.7V

5.09A/69.2V

8.47A/68.5V

8.79A/34.1V jedne grane

8.79A/34,1V druge grane

veličina u odnosu na standardnu krokodil štipaljku za veš ,dobio u istoj cijeni i soft-start

podaci sa transformatora

suma-sumarum:cijena transformatora sa soft-startom- 60evra.
:pad napona u obe grane pri 8,47A od 1,6V (0,8V po grani)
:simetričan pad napona u obe grane transformatora pri opterećenju nešto nižem od
maksimalno očekivanog tokom rada pojačala. Jedino gdje napon sad može da "klekne" je na samim kondenzatorima u ispravljaču mada ni tu ne bi smjelo biti nekih iznenađenja pošto ih ima 2 x (2 x 20 000uF),jedino ako su ne daj Bože "habreknuli" kako to već zna reći nikko...

_{[Ovu poruku je menjao 44250 dana 18.10.2011. u 16:48 GMT+1]}

E da-umalo da zaboravim! Čovjek od kojeg sam ovo kupio reče u oglasu da je trafo kupio za jedan nikad ostvareni audio-projekat,i da ga sad zato prodaje. Kad sam otišao kod njega i kad sam ga pitao za šta ga je bio namjenio,reče mi da je ranije sa interneta skinuo šemu i pločicu pojačala : "...jednog našeg dizajnera,čini mi se da mu je Bora ime,uglavnom pojačalo se zvalo STANDARD. Na stranici je bilo sve lepo opisano tako da nisam imao problema da ga sastavim. U međuvremenu sam video na istoj stranici još jedno pojačalo drugo-treće ispod STANDARD-a,a u istoj stranici kao dodatak i jaču verziju. Ne znam kako se zvalo to pojačalo... Uglavnom,transformator je već bio stigao dok sam ja radio STANDARD,a onda sam video da ja u stvari i od samog STANDARD-a imam i više nego dovoljno zvuka i da mi jače pojačalo uopšte nije potrebno. Zato ga sad i prodajem (transformator),da mi ne stoji bez veze...."

Čovjek je inače jedan od Zorana Ilića što zauzimaju mnoge stranice telefonskog imenika...

Po svemu sudeći mislio je da pravi baš DOGC-H,i transformator će završiti baš tamo gdje je bio zamišljen samo kod druge osobe. Po onoj staroj "nije za koga je namjenjeno već za koga je suđeno" !

Meni se cini da mu je sudjeno da tu bas legne ko lutka! Hoce li biti mesta u kutiji?

Baš tako!!

Ovog puta si pogodio premiju odličan trafo...

Prvog slobodnog dana kad budem zdrav,malo cu morati da preuredim kutiju jer je promjer transformatora 16cm,duzina kondenzatora 16cm,sirina kondenzatora 8cm,a visina kutije 15cm,dubina 30cm. Taman fali 2cm kud god da okrenes. Jedino sto vadi situaciju je visina transformatora od 7cm,pa cu najvjerovatnije spustanjem dna kutije dobiti tih 1cm da ne bude bas knap. Vidjecu sta cu i kako kad budem otvorio kutiju i krenuo sa prepravkom. Kako god da se okrenem,dupe mi je otraga mada nekako cu se vec snaci bitno je da su sastojci tu i da su tip-top! Neka rjesenja vec imam na umu,treba vidjeti samo kako ce polozaj torusa magnetnim rasipanjem uticati na brujanje pojacala. Trenutno me najvise kopka koliko ce na velikim opterecenjima napon klecati pod ovim transformatorom preko 80 000uF ukupno u obe grane napajanja. d.veljko rece da je kod njega preko transformatora od 500VA i 2 x 100 000uF na punom gasu jednog kanala STUDIO pojacala napon klecao za oko 2VDC cini mi se. Koliko mislim ti padovi napona najvise ovise od kvaliteta i kolicine kapaciteta u ispravljacu.

Tebi će da kleca više.

Manje kapaciteta u ispravljaču,a veća struja zbog veće potrošnje oba kanala pretpostavljam. Ne vjerujem da bi bilo zbog transformatora jer baš malo kleca pod 8,5A. Pokazaće se najbolje pod voltmetrom pri punoj snazi...

Meni na sigmi bogami taj napon ide od...do. Mozda i probam sa drugim elektrolitima, cisto da vidim sta se dogadja.

Ma mjera je zakon,niti grijesi niti se zaboravlja,zato unimer u ruke i pamet u glavu!

Jedan od planova "kako smjestiti trafo od 16cm u kutiju od 15cm" je da torus postavim vertikalno i učvrstim ga na predjnu stranu pojačala,a ispod samog torusa na podu pojačala da rasječem jedno H i da ga po toj srednjoj liniji spustim za taj neophodni cenat.

Druga opcija mi je da kondenzatore ostavim na podu pojačala kako i sad stoje




,preko njih postavim lim a na lim učvrstim torus. Tako bi mi ostalo još skoro pola kutije za drugu ploču-pcb koju tek planiram da uradim.

Ova druga opcija mi je "bliža" ali se pitam kako bi/da li bi torusni transformator uticao svojim magnetnim poljem na kondenzatore ispravljača,kao i da li bi transformatoru smetalo to što bi se našao direktno između dve Al-ploče zbog grijanja? Već postavih pitanje u drugoj temi ali pitaću i ovde-kako se uopšte hlade torusni transformatori kad su samim načinom postavljanja pa i konstrukcijom osuđeni na odsustvo opstrujavanja vazduha?

Svaki predlog i sugestija "za i protiv" su dobrodošli!

Kad ti hoćeš da u prcoljak kutiju staviš aparat za zavarivanje.

Aco malo razgazi kutiju kad mogu cipele moraće i ona,šalim se.Šta kažeš na malo veću.Koje su ti mere te postojeće kutije?Izmeri pa napiši.

V x Š x D => 15cm x 37cm x 30cm

Kad se krenulo nije izgledala tako mala,ograničena je dimenzijama hladnjaka sa bokova. Prvo su bili planirani manji kondenzatori (ona dva od 69000uF što su sada u studio-pojačalu) ali pošto im je nazivni napon tek 50V uzeo sam ove druge radnog napona 75V koji su manjeg kapaciteta ali fizički veći. Nisam imao sve komplet kad sam pravio kutiju i sad sam tu gdje jesam.

Nego koliko bi torusu smetalo da se postavi između dve al-ploče? Vidjeo sam da je neko to već bio uradio ali se pitam kako to utiče na hlađenje torusa koji ionako nema nekog dobrog rješenja tog pitanja? Kako bi i sam torus uticao na kondenzatore?

Da izmerim kutiju onog drugog tehniksa ili filipsa pa ako nešto pasuje da šaljem.

Izmjeri,pa možda se nešto i izrodi iz svega toga... Ako ništa probaću na više načina,nije baš sad da je nerješivo...

Dobiš mere sutra jer mi je to u letnjoj kuhinji.Valjda nema problema do sutra.Pozdrav .

Opuštencija!

Tehniks.
Visina 13cm
Širina 43cm
Dubina 22cm

nisko
jednako
plitko

Hvala svakako!

Ja tek treba da se zahvalim!

Nije kasno da pošaljem u ponedeljak Zeone nisam zaboravio.Pozdrav.Ako mora probaću da se nekeo izvučem i sutra pa da to sutra pošaljem ali ne garantujem 100%.

dobri moj zeoN-e,ma nije te čovjek zaboravio...



kako je to tužno zazvučalo...

Nema potrebe tu smo da se pomognemo koliko možemo.Pozdrav Miomiru od Saše.

Kad god je zeoN u pravu,ja se naradim kao magarac! "Kad ti hoces u kutijicu da stavis svajs-aparat..." I ja onda danas rastavim komplet kutiju i podignem joj visinu,tako da je samo poklopac ostao isti. Sad kondenzatori mogu da stoje vertikalno,kao i torus. Problem koji je ostao je brum sa otvorenim ulazima jer postoji i sa skroz drugim napajanjem koje je van kutije-dakle nije ni do transformatora. Sutra ce dobiti novi raspored i zicenje,mada cisto sumnjam da ce mi to rijesiti problem jer je sve spojeno kao u bukvaru:tri srafa za masu,minus,plus i sve zice koje povezuju plocice sa napajanjem krecu sa plocica i pod tim srafovima se zavrsavaju. Kad sam ih prvi put ukljucivao toga nije bilo,sad se sjetih! Cak su se tako njezno ukljucivali da ni odlozeno ukljucenje nije imalo smisla. Vidjecu jos sutra,slusa se on i ovako bez problema jer brum nestaje spajanjem na predpojacalo,mada naravno da bi mi bilo draze da ga nema nikako. Slika-dve...

Jel vidiš da može, a to si mogao odmah na početku da uradiš.

heh,kad bi znao gdje cu pasti - tu bi sjeo...

Ma pivo pa u ležeći položaj

He heee znaci pivkan pa da sjednem na ledja!

Super izgleda!

I ti me zezaš d.veljko izgleda kao i prije samo je dno spušteno!

I nije baš :). Sad ima puno više mjesta i bit će puno urednije kad ga ožičiš :). Uglavnom, super izgleda.

Isti brum,viša kutija,drugačije ožičeno...evo slika!

















Da sam znao da će ovako dobro ispasti kad se šprica crnom-mat farbom,kupio bi i onaj prajmer da farnba baš dugo ostane. Mislio sam,pošto je prvi put da će biti mnogo lošije ali ispalo je vizuelno skroz dobro,barem sam ja zadovoljan. Brum me nervirucka,kao što rekoh ostao je i sa skroz drugim napajanjem koje je bilo van kutije,nestaje kad se ulaz kratko spoji ili kad se spoji na predpojačalo. Ne znam kud dalje da "pucam" po tom pitanju...

_{[Ovu poruku je menjao 44250 dana 22.10.2011. u 20:52 GMT+1]}

Uradio si mehaniku za desetku!

Izgleda bas bas profi.

Heh,eto šta se radilo ovog kišnog popodneva oko tri sata...

Ožičenje sam uradio najbolje što sam umeo,bolje stvarno ne znam ali rekao bi da nije do njega. Za sada će ostati ovako,kad budem imao više vremena i al-flah od 5-10mm(da jednom konačno postavim tranzistore na njega i ostavim ih na miru) poradiću po tom pitanju. Do tada...jedino što još sutra mogu uraditi ako budem išta ranije došao s posla,je da ispratim dešavanja sa naponom napajanja pri punom gasu. Mjerio bi ga i na transformatoru i na kondenzatorima,a do tad idem da gledam "fifth gear" aute koje nikad neću imati pa na spavanjac-opet se rano ustaje...

Ovo već moram da pohvalim, ali stvarno!!!

Jel skaču ovi ei basovi bez problem može da otkine vešanje od korpe

Otprilike koliko je teško?

Eeej ime nisam "čepao",bilo je već kasno kad sam završio a i bio sam preumoran da bi trpio glasnu muziku. Znaš da ga još nisam ni priključio,tv mi je na "studiju" a novoskutijani dogc evo stoji,i mami povremene poglede. Čak je i moja mala rekla nakon pola sata gledanja da dobro izgleda. Sledeći na farbanje ide studio,jedva čekam, da i njega vidim u crno-mat,za njega ću kupiti i taj prajmer,da boja bude što otpornija. Mislim da će studio tek tad zablistati onako kako sam ga zamislio,mada on je meni i ovako "ratnički" i neofarban lijep i poseban. Ofarban će tek biti...

E da,težak je otprilike oko ili malo ispod 20kg.

Odlično izgleda. Jesi probao spojiti masu preko termistora?

Jeste off ali moram da pitam...

Da li je bolje spojiti 2 hladnjaka-pojačala alu pločom ili ne?

Meni stoje na blizini oko 1cm ali ne znam da li je bolje da budu termički spregnuti ili ne...

Hvala!

Da!

Ok.

Hvala!

Ljudi, trebam jedan signal iz mixete da razdvojim na tri pojacala a da ne poremetim izlazno/ulaznu impedansu. G. Borivoje me nasavjetova da uradim buffer-e sa op741 ali nisam to nikada radio i nemam shemu pa bih vas zamolio za pomoc.
Pozdrav, BP

A zašto misliš da će promena impedance uticati na zvuk?

Koliko mi je poznato savaka promjena impedanse (u ovom slucalu ulazne na slevovima - ako jednostavno paralelno napravim tri signala od jednog) utice na zvuk. Ispravi me ako grijesim, cak stavise bilo bi mi drago ako to mogu tako jednostavno da rijesim. Ipak, ako imas shemu buffer-a okaci je boga ti, puno bi mi pomoglo.

Ma Boro, pogonio sam i po šest slejvova sa "Y" račvom i nije bilo problema. Gejnovi na slejvovima na max. i to je to.

Ok, uradicu tako,ti bar imas iskustva,
ipak bi volio imati shemu spajanja sa tim buffer-ima za svaki slucaj.
ZeoN-e da li si napravio ono pojacalo koje si pominjao u temi " Pravljenje stampanih plocica" jako mi se svidja dizajn i gdje da nabavim one ulazne 2SC1845 trandze
Pozdrav, BP

Nisam napravio, nemam vremena. Čekam zimu i snežnu idilu pa da krenem. Što se tiče tranzistora 1845 ni na pamet mi ne pada da ih kupujem. Naći ću neki evropski ekvivalent što ima kod nas da se kupi.

Ma vidio sam u karakteristikama da se odlikuje malom izlaznom kapacitivnoscu (2pF) pa rekoh da mozda mora biti takav

2SC1845 tranzistor se moze naci u mouser-u. Doduse nije 2SC1845 vec KSC1845 kojeg proizvodi Fairchild. Nisu skupi pa bi valjalo kupiti 100komada.

Za buffer to i nije tako kriticno ali ja nikad nisam rekao 741 (mada ce i on zavrsiti posao)!!! Buffer je najobicniji sklop i dobijas ga tako sto ces uci na + ulaz a - ulaz vezi na izlaz. Nema pojacanja, ulazna impedansa vrlo visoka, izlazna vrlo mala, ne menja signal razdvaja moguce negativne uticaje narednih stepena ako ih uopste ima. Moze se i bez buffera, ali covek moli za tacno resenje, a meni je ipak lepo razdvajanje bufferima tacnije od samo paralelnog vezivanja kablova. U praksi se verovatno moze izaci na kraj i zavrsiti posao i bez njih kao sto Zeon kaze.

Gdje to dodje Viktore, ima li neki link ili nesto slicno?
Ako postoji mogucnost da mi par komadea posaljes obicnim pismom rado bih ti to nadoknadio. Reci mi molim te da li pored toga sto su pravljeni za visocije napone (cini mi se 120V) ona mala izlazna kapacitivnost (2pF) ima nekakve veze sa radom ulaznog stepena na pojacalu?

Da li moze TL071 i treba li u tom sklopu nesto od pasivnih elemenata ili bas onako kako si napisao; ulazim na +OP, -OP vezujem za izlaz, spojim napajanje i to je to
samo mi jos nije jasno sledece:
ja od jednog signala treba da napravim tri a ne obrnuto, da li to mogu da uradim na ovaj nacin?

Sve + ulaze od tri buffera vezes u jednu tacku i tu dovedes signal iz miksete ili preampa i sl. Na izlaz svakog buffera stavis otpornik 1k na masu i sa svakog izlaza vodis zasebnim kablicem signal u njegov izlazni stepen kome je dodeljen. Tako imas tri indenticna signala koji nemaju uticaj jedan na drugi. Moze TL071 ili bilo koji bolji OPAMP. Imas jos samo blokove na nozicama napajanja svakog OPAMP-a.

Sada mi je sve jasno ko' dan.
Puno hvala, pozdrav,BP

U mouser-u ima. Kako nisi cuo za mouser??? Probaj da ukucas u googlu.

Mozes da zamenis taj 2SC1845 sa recimo 2SC2240. Mozes li taj da nadjes? Mogu da ti posaljem ali se to ni tebi a ni meni ne isplati jer ne vidim nacin kako bi to nadoknadio. Ne bi bio nikakav problem da si negde u Beogradu, pa da se usput nadjemo, i da ti dam par komada ali ovako ja treba da placam postarinu a niti te poznajem niti bilo sta...

OK, vec cu naci nacin da to nabavim, hvala u svakom slucaju

http://www.mgelectronic.rs/

Boro,ima u MG elektroniku u Nišu,koštaju 41,8 dinara po komadu. Ne znam da li ovo prati neko iz Niša ili okoline,ako prati možete se dogovoriti oko načina plaćanja i slanja to ti je jeftinija varijanta. Ako ne nađeš nikoga ja ću naručiti ali ćeš morati platiti poštarinu od Niša do mene a to je obično oko 2,5-3evra,ja bi ti dalje to poslao pismom. Učinio bi ti sve ovo za nekoliko pF-kondenzatora ali vjeruj mi da trenutno baš nikako nisam u situaciji,očekujem uvećane izdatke u kući,ide mi registracija kola,nedavno sam već imao oveći trošak pred zimu...da ti ne kukam sad. Ako se ne nađe niko iz Niša i okoline voljan da ti to uradi nađi način da do mene doturiš novac za onoliko tranzistora koliko želiš i poštarinu od Niša do mene a ja ću ti poslati običnim pismom,valjda ću za njega imati neki dinar!

OK Aco, razumijem te u potpunosti, bez obzira na sve reci mi koji stiroflex pFXX ti trbaju pa cu ti ih poslati u pismu, adresu mozes poslati na e-mail
pozdrav, BP

Ne mogu tako jer se osjećam da te iskorištavam a to nije lijepo. Ja imam neki tekući račun u "Banca Intesa" banci pa ako ti to tako "igra" onda mi samo javi na privatnu poruku pa ćemo dalje lako. Ako to sve lijepo odradimo onda ću ti javiti adresu,broj telefona pa i broj svojih cipela! ali prvo da vidim sliku tranzistora u tvojim rukama,nikako drugačije!

Vidim da ste se dogovorili ali ako mogu nekako da pomognem tu sam...

Kada gledaš u m&g uvek se uloguje pa onda traži, desi se nekad da imaju neke specifične delove na sajtu ali ne u zalihama.

Nezezaj, nema potrebe da se tako osjecas. Ja sam radio-amater i sve sto nisam kupio ne mogu ni da prodajem, a kao drugo to je zanemarljiva vrijednost (ja sam ih skidao sa starih analognih tjunera i kojcega jos) nego posalji mi adresu i vrijednosti tih kondova , a bice prilike za revans (hladno pivo prvom prilikom)
Pozdrav, BP

Mislim da imaš privatnu poruku koja nije od mene! A za kondenzatore ćemo još vidjeti,ako mi jednom popusti koncentracija... ili ih ne nađem u nekoj staroj šklopociji a baš-baš mi budu trebali javiću vam se! pozdrav Borin imenjače!

Danas sam poradio na DOGC-H,postavio sam izlazne tranzistore i fetove na L profil i prebacio otpornike 3k9 2W sa pločice pojačala na ispravljač,nadajući se da će mi to doprinijeti poništenju tihog bruma kojeg je imao i na žalost brum nije nestao. Iz zvjezdišta izlaze sve mase,i za zvučnike i za oba kanala pojačala,i za zaštitu(ESP33). Ne vidim da sam igdje napravio petlju,a i brujanje je tu i kad se spoji samo jedan kanal,koji zajedno sa hladnjakom bude van kutije tako da nije do transformatora. Probao sam da masu spojim na hladnjak,da je odvojim od hladnjaka,da je vezujem za hladnjak malih IRFD110...jednostavno neće da nestane pa to ti je. Pomislio sam da je možda i do signalnog kablića,ali i kad njega odvojim sa pločice problem i dalje ostaje tako da nije do njega. Nestaje jedino kad ulaz kratko spojim,i to mi je za sad jedini način. Brujanje se smanji kad se pojačalo spoji na predpojačalo ali ipak postoji. Ne znam šta dalje da radim,a siguran sam da je neka tako bezobrazna glupost da to nije normalno!

uglavnom,dobio je L-profile i sa njima jednostavnije servisiranje.ali brujanje je ostalo...

Samo ideja...
Ako imas druge velike elektrolite u napajanju (iz nekog ampa koji radi jos bolje) pa stavi samo za probu, da odbacis ove kao mogucnost. Imao si kolko se secam drugi trafo i bilo je isto. Ostace ti samo plocice i veliki elkosi kao zajednicka stvar kada problem postoji pa eliminisi...

Ako nisu onda sve ukazuje na nesto na plocicama.

Drug preljep rad,sada vidim da bolje izgleda sa 4 kondezatora na plocici od Dogc-a,cim stignem mjenjam:)))
Kod mene suma nema,a sto te toliko nervira mozes samo jos sta skuriti.

Proveri jel ti dobro zalemljen otpornik od 100k na ulazu.

Drug,nje šuštanje nego brujanje ono mrežno od 50Hz. Siguran sam da se kod 99% ljudi to ne dešava,ne znam više šta da mu radim osim da počnem da mijenjam jednu po jednu komponentu,i uključujem redom dok ne nađem šta me to zeza.

Pokušaću da izbacim i ovu zaštitu pa da vidim,mada koliko se sjećam to sam već radio i nije bilo do toga. Prelistaću sad temu... Tvoj DOGC-mk3 mi i sad radi kao doksa,a ima istu zaštitu.

Ni jedno od ostalih pojačala mi ne bruji,potpuna tišina kad se uključe a sad da me on zeza pa to nikako ne mogu da istrpim.



I to sam probao d.veljko,još tad kad sam mijenjao trafo misleći da onaj EI unosi probleme. Ovaj torus je bio napolju,van kutije pojačala a kondenzatori su bili ona četiri od po 10 000uF/100V što su sad u NX16 (u njemu rade kako treba),grec standardna kocka 35A. Rezultat-isti,brujanje i dalje postoji. Ništa mi pametno ne pada na pamet,jedino što nije po rasporedu i šemi jeste ulazni kondenzator koji je 4,7uF umjesto 2,2uF. Sve ostalo sam gledao da uradim kako treba i po resporedu-šemi. Šta god da je-uzrok je na oba kanala isti,i po svemu sudeći nalazi se baš na samim pločicama pojačala.

Dok sam ja kucao ovaj gore esej



-probaću Boro sutra,hvala ti za "tip". Zanimljivo mi je da su isti simptomi na oba kanala,i greška-uzrok su skoro sto posto isti. Neću izbaciti mogućnost zamjene mjesta nekim otpornicima,ne bi mi bilo prvi put...

Jedino što mogu da predlož,i a što i sam vidiš, je da proveriš ulazni deo...

Da li si probao svaki kanal posebno?

Možda jedan kanal unosi smetnje ali se ispoljava i na drugom...

Preko telefona sam pa ne mogu da pogledam slike ali verujem da kao i predhodni ampovi dobro izgleda ;)

Pozdrav!

Probao sam svako posebno ime,ista stvar.

Jedino što nisam napomenuo je da se brum smanjuje kad se koriste zaštitni otpornici.

Kad budem odlučio da ga ponovo raskupusam spojiću ga kako Mile reče ( http://www.elitesecurity.org/p3047641 )



preko sijalice 220V/60W u primaru transformatora,izvesti žice napajanja dovoljno duge da mogu komotnije da baratam pločicom(pola metra će biti dovoljno),a umjesto ovog velikog hladnjaka postaviću jedan manji i zgodniji,makar hladnjaka mi sad ne fali. Onda ću ići redom,prvo po Borinom savjetu a onda ću zamijeniti i ulazni kondenzator WIMA4,7uF za jedan iz inostranstva od 2,2uF,(paranoično) prečistiti pločicu odozdo sa razređivačem,acetonom i alkoholom,odlemljavati redom otpornike i provjeravati im vrijednost om-metrom,provjeriti vrijednosti kondenzatora... Ići ću redom,valjda će se napokon nešto pojaviti kao problem a ujedno i rješenje.

Probaj kad vec menjas ulazne kondenzatore da zamenis i elektrolite, mada su na Studiu bili dobri al za svaki slucaj...

Provjeriću i njih mada ne vjerujem da su oni u pitanju...

Ne napomenuh da su zaštitni otpornici bili iza kondenzatora ispravljača a ispred kanala pojačala.

Kako se smetnja (brum) manifestuje na oba kanala, prikljucenjem predpojacala se smanjuje, ne znaci da je ulaz
taj koji je unosi, ako oba kanala napajas sa istog ispravljaca provjeri ispravljacki most (gretz) nesimetricne
diode unose takvu smetnju.- pOz

Probaj i ovo Alex sto ti covjek kaze,takav grec se obicno vise grije.
Moze biti.
Pozdrav

Dva dobra savjeta,ovo treba upamtiti!

Hvala Sarajevo!

Čim probam-javljam rezultate!

Ovo drug moze biti ako nisi postavio kondezatore na sam grec,reda koji 10-100uF.Ako ih nema na grecu oprobaj ih postaviti.
pozdrav

Ma nista od toga sa napajanjem mi nekako nije logicno jer covek kaze da kad ulaz kratkospoji sve to nestane... a u tom momentu i dalje radi isti taj ispravljac?! Ne tvrdim da je nemoguce ali nesto mi to "tanko".

Da,baš tako-kad kratko spojim ulaz nestane brujanje. Nisam danas ništa čačkao oko struje,pa nisam ni ovo sa grecom probao mada koliko mi se čini tad kad sam probavao na drugom napajanju(drugi trafo,kondenzatori...) i grec je bio na tom ispravljaču tako da je mala šansa da je do njega(greca) jedino ako sam baš te sreće da dva greca kupljena u vremenskom razdoblju od dve-tri godine imaju iste falinke. Ništa neću isključiti i sve ću probati,a kad nađem uzročnika napraviću ram i u njega postaviti "grešnike" a zatim ga okačiti na vidno mjesto u radionici,za uspomenu i dugo sjećanje! Kao što rekoste Boro,čovjek elektroniku a ne obratno,samo strpljenja (i rezervnih dijelova) !

Nije me bilo 2 dana, upravo dosao. Do sada nisam bio upratio da si probao sa drugim napajanjem.
Ostaje samo ulaz koji se ponasa da ima puno vise otpornosti od potrebnih 100kOhma pa prvo ono sto rece 1OXB:
kako i sta je zaletovano na ulazu.- pOz

Heh kako covjek da ne dobije volju kad ga ovako osokole savjetima? :) Ako me nista sutra ne sprijeci otvoricu ga i detaljno pregledati,ispitati pa i javiti sta sam ustanovio. Negdje nesto pojacava gresku-valovitost ispravljenog napona nakon greca i kondenzatora a ja ne znam sta. Spajao sam i paralelno ulazu 47kOhm(ispred 4,7uF ulaznog kondenzatora) i brujanje se smanjivalo ali nije nestajalo. Kad pregledam javljam akvi su simptomi. Svakako hvala na interesovanju!

Poslije greca brum je 100 Hz, samo falican grec ce dati 50 Hz, ako je brum 50 Hz izvor moze biti i klasicna
fluoroscentna rasvjeta, ako je imas pogasi pa probaj, inace mozes raditi do besvjesti a da ne nadjes
izvor smetnji. pOz i sa srecom.-

Ovo u vezi flocjevi mene je jednom zestoko napatilo:)))

Eh da je do toga...nemam fluo-cijevi a i isto je bilo u garaži ljetos kao i u kuhinji prekjuče. Nije bilo 100Hz kako rekoste emiSar već 50,onaj zvuk kao iz mreže kad nema dovoljno filtracije iza greca,ili kad se približi pištolj-lemilica ulazu ili drugom osjetljivom dijelu pojačala ili predpojačala. Neko je ludilo,ali "pašće" kad-tad. Imam volju da ga dugo i uporno tražim!

Ma drug samo polako ako bude drz-nedaj posaljem ti svog Dogc-h i uzivaj:))
Ono sta je cudno jeste da se pojavljuje ista stvar na oba kanala???Bas cudno da je na jednom pa da covjek kaze da nisu ulazi ok ovako obadva,bas ne kontam:((
Meni je to bilo na dogc-u kojeg sam tebi poslao,sve je rjeseno sa debljim.kvalitetnijim pancirom na signalnom kablu.
Koliki ti je dc na "zvucnjaku"???Vise nemam onih irf-ova 110,rado bih ti poslao da i njih zamjenis.
Opet se vrati na gluposti pregledaj sve otpornike ili ga posalji dole kod mene:)))
Pozzz

Ima druze 110-ki jos,nesto od onih sto si mi ti dao a kasnije sam ja jos dokupio nego danas sam glumio vodoinstalatera-pozamrzavali druze odvodi na blizu -30'C,sad dosao sebi! Kad malo oddrijemam otvaram mu crevca,pa cu vidjeti. Da li bi se ovo moglo desavati ukoliko 110-ke nisu uparivane? Ja ih jesam lijepo uparivao kad sam ih po prvi put lemio na plocice sto si mi ih poslao uz 'mali' dogc i sve ostalo,ali kad me zezala kombinacija sa OMNI zastitom ne znam da li sam ih vise uparivao ili sam se bio oslonio na to da su iz iste serije. Da li bi to moglo uzrokovati problem vidjecu kad ga otvorim pa probam...

Pogledam ako koji ima saljem ti odmah:))
Mene danas akomul. nervirao evo ga tek sada dopunjavam na nekom pravljenom punjacu:(
Jutros kod nas -23 oko 8 sati.

Pripreme krenule;

napravio "produžni gajtan",donio "elliot soundwesthost -matching power and driver transistors" iz garaže da se zagrije sa -20-ak°C na +20-ak °C,okupio IRFD110-ke(još jednom hvala nikko! ),jedan od kanala skinuo sa njegovog velikog i spakovao na jedan manji hladnjak,našao 2,2uF što mi je d.veljko jednom bio poslao (hvala još jednom d.veljko! ),odštampao pločicu,raspored i šemu na jednom papiru.

Sad da popijem 2dl nesa i da krenem pa dokle stigao,sutra je novi dan...

Mirna struja 210mA,simetrija 0,0 - 3,3mV sa otvorenim ulazom i ne ide van tih okvira. IRFP su se za sedam-osam minuta zagrijali da jedva mogu dve sekunde na njima da držim prst. Brujanje je tu.



_{[Ovu poruku je menjao 44250 dana 10.02.2012. u 00:11 GMT+1]}

Jel se to samo od sebe povecalo tokom vremena, ne secam se kako je bilo u pocetku?

To mu i jeste otprilike neka predodređena mirna struja,nešto je viša nego što je to uobičajeno jer drajveri rade u A-klasi a izlazni u C-klasi ako sam to dobro popamtio.

Do ulaznog kondenzatora nije,sad sam ga prvo skinuo a onda i zalemio drugi od 2,2uF kako stoji i na šemi. U oba slučaja brujanje postoji,a kad se ulaz kratko spoji na zvučniku se čuje samo tihi tihi šum,i to kad se uho prisloni uz zvučnik. Za sad ću ovoliko,kasno mi je ipak jer malo-malo zapnem za nešto ili mi ispadnu pincete a moji spavaju. Budem li probudio ženu je+ao sam ježa u leđa!

Pomislio sam da nije i do onih kondenzatora 10uF kod LF-a ali izgleda da nije. Paralelno postojećima postavio sam 100uF i brujanje je ostalo. Sad sam sve spakovao pa sutra idem dalje.

http://www.elitesecurity.org/p3052142

...srećom šteta nije velika,spalio sam samo dva komada dok nisam skapirao da to šta me pecka,zapravo spaljuje IRFD-ove. Čovjek nikad ne prestane učiti...

Konačno nakon sveukupne selekcije ostalo je jedanaest kandidata koji su se svrstali u tri grupe-a(tri slična),b(dva slična) i c(dva slična);

Ugs____2,83V___3,00V___3,24V___3,36V

a)1____0,05V___0,30V___2,00V___4,70V
...2____0,06V___0,28V___1,88V___4,45V
...3____0,04V___0,28V___1,86V___4,10V

b)1____0,12V___0,67V___4,70V___10,6V
...2____0,12V___0,67V___4,50V___9,70V

c)1____0,17V___0,96V___6,12V___11,6V
...2____0,15V___0,93V___6,00V___11,6V

Pod a) b) i c) su navedeni naponi kroz otpornik od 1kOhm vezan redno sa IRFP110 za gore navedene napone Ugs. Trebala bi biti struja Id ali mislim da je to ovde nepotrebno a ako se baš želi dovoljno je samo podijeliti napone pod a) b) c) sa 1000 i dobiće se struja.

Nego,mislim da bi b) i c) bili skroz 0k da se postave kao ulazni (pretpostavljam da se to zove diferencijalni) par,a a)1 i 2 za one na šemi donje (opet pretpostavljam izvor konstantne struje CCS) IRFD110-ke.

Sad ću da odlemim one što su na pločicama i postavim ove,baš ovako kako sam naveo pa da vidim šta se zbilo i ima li promjene.

Promjenio i probao,i to sad se sjetih bez 220pF odozdo i radi bez brujanja. Dakle postavio sam uparene ulazne IRFD pod b)2 i b)5 a treci donji je a)4 . Sad cu da polemim i taj kondenzator od 220pF,nadam sd da se brujanje nece povratiti.

Vratio 220pF i opet bruji.

Zamijenio i stavio drugi mali žuti višeslojni 220pF i opet bruji,možda malo manje ali to je sad teško reći. Imam još jedan par keramičkih na jednoj pločici,probaću i te kondenzatore ali...nešto mi miriše da sam još daleko od pravog razloga.

Treći kondenzator,ista priča. Nije do kondenzatora 220pF (barem do vrste,kapaciteta) ,nije izgleda ni do uparenosti IRFD110 (mada ću ih i u drugom kanalu promijeniti kad sam već sve preispitao),ni do ulaznih kondenzatora mada su oni bili baš onako tanka slamka. Samo kad sam zaboravio da zalemim taj 220pF brujanja nije bilo,a nije njega Boro bez veze tamo stavio. Čitao sam da je jedan od nas htio da pusti u rad dogc-mk3 ali mu Boro to baš i nije preporučio.

Ostaje mi samo pješačenje dalje.

Bez tog bloka i moj prototip a i kod drugih ljudi je samooscilovalo ili bilo vrlo sklono tome. Mozda kod tebe nekim trikom i ne treba?!?! Problem je samo ako nemas osciloskop jer ces bez njega to tesko utvrditi.

He he he,onda ću teško utvrditi...

Jesam ga probao pod muzikom,ali to je bilo kratko i ne vjerujem da sam ja te sreće da bi to kod mene radilo a da mi ne ispita brzinu zaštite i snagu bakarnih vodova na pločici... Rekoh ja,kad nađem šta je biće ram pa na zid,samo da ne ostane prazan!

Ne treba se kockati pa spaliti tranzistore i ko zna sta jos ali samo da primetim, i kod Ace su tranzistori iz iste mjl familije kao i kod mene u Lambdi, i kod mene i kod njega izgleda radi bez izvesnih blokova... Ja sam i proverio da to lepo funkcionise i bez ona 2 bloka a i sa njima. Zato me je i zanimalo kad ste rekli da su tranzistori drugaciji, da li je to dobro ili ne, i sta se u stvari gleda, po cemu su drugaciji?



_{[Ovu poruku je menjao d.veljko83 dana 10.02.2012. u 22:50 GMT+1]}

@44250, neutralizacija ocito ne gine, mozda bude uredu sa manjim, ali ne puno manjim kapacitetom,
mozda se treba igrati i sa polozajem neutralizacionog bloka, ne znam u kom polozaju si ga zaletovao,
mozda ga treba malo izdici ili drugacije okrenuti, ali kao sto Boro rece, bez male "zelene" "televizije"
(osciloskopa) neke stvari je vrlo tesko ugajguliti.

Probaću to sa fizičkim pomjeranjem i slušati šta se dešava. Ako ništa ostaviću ga kako se najmanje bude čulo pa ako/dok jednog dana ne nabavim neki osciloskop i ne sakupim nešto više znanja radiće kako radi,nemam ja tu šta više pametovati jer i nemam čime. Probam sutra pa javim šta sam dobio,a vama svima svakako hvala na interesovnju i savjetima! :)

Naletih na ovo,pa ću probati;

http://sound.westhost.com/project04.htm malo košta a i već imam dodatni isti grec. Imam šansu i da potpuno odvojim ove dve grane pa da ih spojim tek nakon kondenzatora,sa minusem gornje i plusem donje grane da napravim masu. Ima li ovo nekog smisla?

Posto su ispravljacki mostovi vezani paralelno, egzibicija sa rednim vezivanjem izlaza ne prolazi bez vatrometa.
Ako je trafo dobro dimenzionisan sistem obezbjedjuje potpunu separaciju kanala po pitanju napajanja,
kao da imas odvojene trafoe, ili mogucnost kod rada dvopojasnog aktivnog sistema da HF dio, koji je u
principu manje snage (do 4 puta) isto obezbjedis potpunu autonomiju napajanja LF i HF spektra, s tim
da filtriranje moze biti razlicito zbog razlicite potrosnje.-

Meni je ovo dalo dobre rezultate(ma kako god da to cudno zvucalo)ove mase,bi trebalo spojiti na samoj plocici,mislim na plocicu pojacala.
Nisam siguran ali mislim da Sigma kod mog starog ima tako nesto.
Ilmzin sa foruma mi tako nesto nabaci cisto da isprobam,i bilo je ok.
Zice sa trafoa bi trebale biti upletene kao i ove koje voze sa kondez,ajde cim ovo malo sa vremenom popusti oticu do svojih pa to slikati,ako mi stari dozvoli da otvorim sigmu,nesto mu je legla ova kombinacija.
Jedina mana ovoga je dosta neuredno i samoj semi fale pojedine stvari...
Pozz

Druze,koje si ti tranzistore koristio u izlazu DOGC-H? Ja sad kupio 2SA1943/2SC5200 pa da probam,to mi je jedina sansa a ako i ne bude do njih,nece se baciti. :)

Upravo te,pe hebem ga znas koji mi je omiljeni par izlaznih:))
Pozdrav

Al' si brz! :) Cak Boris! :) Kad zamjenim-javljam rezultate!

Ma polako nemoj se samo nervirati,vjerovatno je neka glupost.Ako nista ostavi ga koji mjesec pa onda se sa tim zezaj:))

Nema logike da je do izlaznih mada su cuda uvek moguca! Dobro kaze nikko, ostavi to koji mesec. Mozda ce taj brum da ispari i posle bude k'o secer!

Uradi li nesto Aco?

Plafoncic druze idem s nekog poslica,sacekace par dana. Radio u blizini radnje pa da ne idem kasnije u grad samo zbog njih.

Ma hvatam se za slamcice Boro,ostajem bez ideja. Ako i ne bude do njih ostace mi opet dobri tranzistori. Ti izlazi su ostali jedina razlika izmedju mk3 koji radi kao satic i H sto se jos nesto buni.

Ccc... Sta nam radi covek.... ;)

Samo ga gledam i pitam se dokle ce....

NistaG.Bora,bice da saljem svoga H,pa nek njega kupusa,on nema bruma:)))))
Pucice nam drug po svim savovima:))

Zevzek zeoN prelazi svaku granicu,izgleda da je odlučio da se mane ovog foruma;



Ne zvuči li ovo uvredljivo? Ispada da smo nedostojni "velikog,oooo najvećeg od svih zeoN Raider-a stoN Kold-a" ? Šta,trebali bi sad da molimo "vrati se Neno vrati,ne daj da srce pati..." dotle došlo? Mislim da nije. Čak šta više-poprilično sam siguran. Toliko siguran da vjerujem da je nekoliko ljudi prosto odahnulo kad je pročitalo tvoj najnoviji potpis,među njima i ja! Gdje god si stigao tu si omalovažio,posrao se u temu i ličnost. Pun je ovaj grad takvih koji ne odgovaraju na poruku,i jave se prvi kad ima koristi a takvih mi je baš pun nos. Pomogao jesi,poslao brdo šema i savjeta ali si radio baš kako na Baniji kažu "...kao krava koja dade 30 litara mlijeka,a onda se ritne i prolije bokec..." . Ne znam samo zašto ovo napisah,jer rekao si da ovamo ne želiš da zalaziš,a kako vidim ni drugi te ne žele,niko se nije zapitao gdje si.

Zbogom od nedostojnog mene!



_{[Ovu poruku je menjao 44250 dana 28.02.2012. u 08:18 GMT+1]}

Taj potpis stoji od 2007 godine.
Nego onaj tvoj "H", pogledaj hladnjak na prototipu, spakovan koliki su i IRFD tranzistori-fetovi, a kod tebe je ipak
malo siri, da kojim slucajem u sprezi sa 220 pf ne pravi 3,14zdarije. Fetovi su cudne biljke, kako jednom rece
Boro.... pOz

Potpis je od nedavno,prije ovog je bio onaj kako sve pise cirilicom a opet prije tog onaj o globalnom zagrevanju i pivu.
.
.
.
Ovo o hladnjaku mi zvuci zanimljivo,ali se manjeg prosto bojim staviti jer se ti ulazni ljudski griju. Sta mislite da probam sa drugacijim oblikom hladnjaka,bi li to pomoglo? Trenutno drugacijeg nemam ali dace se nabaviti,ti mali nisu skupi i lako su dostupni.

Znam da se "hajcaju" zato i hladnjak, ako nadjes nesto dimenzija kao na prototipu, odnosno mogu rebra biti
i visocija, ali da ne prelazi te fetove povrsinom, nesto mi govori da je to moguci zez. Ulazni fet ima 100 kOma.
relativno visoka impedansa, a ostali su pritegnuti mnogo nizom otpornoscu ka masi. Ulazni (GS) kapacitet mu je
180 pF, ne vidim odakle moze pokupiti 50 Hz preko 220 pF sa D prema G, ako hladnjak nije umjesao prste.
pOz i sretno

Heh,prvo kad budem probao bice po vasem uputstvu. Odakle kupi tih 50Hz ni meni nije jasno,narocito jer je probavano i daleko van kutije i transformatora,jedino ako bas i sa tolike udaljenosti fetovi "piju" smetnje. Probam i javljam,svakako dugujem tepsiju pite za ulozeni trud i volju!

Probao i sa drugim hladnjakom koji ima rebra kakva ste predložili,promjenio izlazne mjl21193-94 u 2sa1943-2sc5200,emitorske otpornike stavio keramičke kao što su i ostali-i opet isto bruji. Skinuo sam hladnjak sa irf-ova i sors otpornik donjeg irf-a je malo potamnio ali ima 1k vrijednost barem onako izvađen. Sami irf-ovi hvataju sve živo,reaguju čak i kad se primakne prst ili šrafciger blizu njima a da se ni ne dodirnu. Reaguju čak i na dodir na tijelo ulaznog blok-kondenzatora 2u2 ! Nisam pametan šta više da mu uradim,jedino da operem pločicu odozdo sa nitro-razređivačem jer ako je tako osjetljiv ulaz onda vjerujem da bi i eventualna nečistoća sa donje strane pločice mogla da mrsi konce. Da bi dobio tačnu vrijednost otpornik od 960R sam sastavio od dva metal-film postavljena vertikalno,i to je pretpostavljam još jedina razlika u odnosu na nikkov dogc-h i od onog momka sa Kosova koji su ovde urađeni i koji rade od kad ja pratim forum. Ako problem ostane i kad ta dva zamjenim sa jednim horizontalnim od 1k 1W onda mi baš ništa druho ne preostaje nego da idem redom i mijenjam komponente jednu po jednu,izlazne kupih još krajem prošlle ili početkom ove godine,emitorske otpornike takođe,irf-ove sam isto mijenjao,blok od 220pF... U suštini nije mnogo ostalo za mijenjanje,makar je ostala "sitna boranija". Nadam se da ću na kraju uspjeti,jer baš mi je želja da proradi kako treba.

E Aco Aco! Mene je moj DOGC-H namucio samo sa IRFD tranzistorima al zato kad je proradio radi bez greske. Nikakvo zujanje ni brujanje nema, cak i kad uvo prislonim na zvucnik. Nisam uparivao ni ulazne ni izlazne tranzistore. Napajanje sam napravio APEX PSU 5. Neznam sta da ti kazem jer sam mnogo manje pojacala napravio od tebe al i mene zanima sta je problem kod tvog DOGC-H.

Srecno!

Bas ne znam ni ja do cega bi moglo biti. Probacu sve cega se sjetim pa valjda ce se naci sta je problem. Mozes li uslikati plocice tog svog i postaviti ovde?

Ja nisam vredan kao ti i moje pojacalo jos nema kutiju. Nadam se da cu za mesec dva i to da uradim i lepo ga upakujem. Oba kanala sam stavio na jedan hladnjak 125 x 50 x 300 mm 10 rebara i uradio sam APEX Sound Control Fan koji ce dodatno da hladi. Mozda sam pogresio sto sam bas ovakav hladnjak kupio al ja prosto nisam mogao da nadjem prodavnicu kod nas da prodaje hladnjak koji meni treba dok ti nisi u temi cena izrade lambda pojacala postavio ovaj sajt http://www.retam.co.rs/.
Apex PSU5 sam radio samo zato sto nemam odgovarajuci trafo pa sam morao da smanjujem napon preko Apex-a. Trafo na sekundaru ima 2x45v. Kad budem pakovao u kutiju stavicu i vece hladnjake a i hocu da uradim kao ti da dodam jos po jedan par tranzistora i da bude PSU10. I ovo mi je bilo prvo kalajisanje plocica. Nije bas najbolje al nije ni lose.
Plocice izradjujem foto postupkom i do sad nisam radio zastitu bakra zato sto kad razvijem pa nagrizem plocice nisam skidao foto lak vec tako lemim. Smatram da taj foto pozitiv cuva bakar od oksidacije.
Za zastitu sam uradio kolo sa uPC 1237 koje ima odlozeno ukljucivanje zvucnika i zastitu od DC napona.
Treba i neki predpojacavac da napravim al se jos nisam odlucio za koji jer cesto pojacalo prikljucujem na telefon i signal je slabiji nego sto bi trebao dok je na racunaru znatno bolji.

Jeste da je sad sav u zicama (DOGC-H) i rizican za upotrebu ja ga cesto koristim i slusam, a evo i koja slika:

Ma druze meni i treba slika plocica,hocu da vidim kako izgleda tvoj primjerak koji "fercera" tj. radi bez brujanja. Moze biti da uporno nesto previdjam pa bi da poredim. Mnogo ti hvala na volji i vremenu da uradis ovo za mene!

Sad pogledah na računaru-druže čemu služi onaj šraf na hladnjaku desnog kanala?

Gde si Midji84 kupio izlazne tranzistore? Oni 2SA1943 nisu Toshiba, cini mi se da su od ISC-a(oni na desnoj plocici). Lepo si odradio DOGC-H, svidja mi se. Ko pravi one hladnjake iz retama, domaca neka firma ili ne?

Sraf sam stavio da bih dodatno ucvrstio hladnjak.
Primetio sam da na jednom kanalu nisu originalni tranzistori, njih sam kupio u proelectronic.rs.
Kupio sam druge u kelco i treba da ih zamenim al me nesto mrzi da ponovo odlemljujem sve. Nezgodno je ovako montiranje tranzistora kad dodje do nekog kvara mora sve da se skida sa hladnjaka.

Evo ove slike nisam smanjivao, mozda se bolje vidi.
https://docs.google.com/open?id=0BwINTjReSJH_UWN5b1YxLUM5WGc

Oprao sam nitrorazređivačem donju stranu,zamjenio one otpornike što su stajali uspravno sa jednom od 1k koji sad leži kako treba,onaj od 0,5W 1k je sad 1W 1k,izmijenjao kondenzatore u napajanju tj puštao naizmjenično u rad dva SIEMENS pa dva SPRAGUE...na otvorenom ulazu i pauzi na mp3 plejeru uvijek isti simptomi tj. brujanje ostaje. Spojio sam i neki frekvencmetar sa unimera i on mi pokazuje da je brujanje na 50Hz,probaću to isto i na drugom unimeru samo da vidim pokazuju li isto. brujanje se samo malo smanji kad napajanje spojim preko neka dva loše namotana kalema ali ne nestaje potpuno.

Brujanje se smanji na nečujno samo dok je ulaz pobuđen i najmanjim signalom,na visokoosjetljivim zvučnicima bude jedvačujno a čim stisnem pauzu i signala potpuno nestane na zvučniku se nakon dve sekunde pojavi brujanje.

Koji je ovo kondenzator kod tebe?



Trebao bi biti 100pF,a ja još ne vidjeh takav crveni...

I da,je li neophodno da LF411 bude sa sufiksom C ( LF411C ) ? Ovi moji nisu sa C nego imaju drugu slovnu oznaku nakon 411. Kakav je LF kod tebe Midji,koja mu je puna slovna oznaka?

Nešto mi se čini kao da je do nekog ili nekih kondenzatora samo zato što brujanja nema te neke dve sekunde nakon nestanka šuma...

ovako izgleda,onaj 1u što fali postavljen je odozdo:

Kondenzatore sam kupio u kelco FKP2 100V 2.5% 100P
A za LF mogu sutra da ti kazem nisam kuci.
Ti ako hoces ja mogu da ti posaljem moj DOGC-H bez napajanja pa ti uporedjuj. Imao sam ja takav problem sa zujanjem kad sam pravio pojacalo sa STK 4231 II nikako nisam uspeo da mu otklonim zujanje i odustao sam! A toliko sam se zainatio da nadjem problem da sam bio u stanju i da platim al da saznam zasto zuji!
Znam kako je to.
Ja bi mogao autobusom da ti posaljem a ti sacekas, sredis tvoj i posaljes mi nazad.
Kad vidim koliko ti pomazes drugima red je da i tebi neko pomogne, zar ne?

He he - čovjek si - nema šta! Kad mi tako reče evo kao da si mi ga već poslao i da sam riješio problem! Mislim da mnogo znači stabilisano napajanje koje ti imaš,i ja bi ga uradio ali napon transformatora mi je knap ovakav kakav je,a još da ga spustim... Rekoh već da su mu pomagale zavojnice iza kondenzatora,probaći sad da lijepo namotam dva kalema i da ih ovaj put postavim između dva kondenzatora u grani jer vjerujem da će tako imati veći uticaj na peglanje napona. Najviše me zapravo muči to što brujanje nestaje pri i najmanjem signalu,i pojavljuje se ponovo par sekundi po nestanku signala...

Hvala drug kao da si mi ga poslao!

MUK TISINA TAJAC ! ! ! Napokon,sad sve zavisi samo od rasporeda u kutiji...

Krivac???? Da ga makar mrsko pogledamo.... pOz

E ne sredih ga još do kraja:kad sam postavio između paralelno vezanih kondenzatora u napajanju po jednu loše namotanu zavojnicu i opteretio jednim kanalom brujanja uopšte više nije bilo. Međutim kad sam oba kanala postavio u kutiju,spojio ih na kondenzatore a između njih postavio zavojnice brum se opet pojavio,u manjoj količini nego što je bio u početku ali tu je. Probaću sutra da dodam još namotaja. Sad su zavojnice u pet slojeva na kalemskom tijelu širine oko 2,5cm promjera takođe oko 2,5cm. Žica je oko 1,2mm sa kraja na kraj(dijametar R = dva radijusa 2r). Kalem je vazdušni.

Dakle sad sam mu napravio C-L-C "peglu" i to pomaže. Pošto vidim da ima boljitaka-kladim se da ima i loših strana. Koje su loše strane C-L-C filtra,i kako mi predlažete da ovo uradim da bude što bolje?

Kondenzatori su 20 000uF,ima ih po dva u grani napajanja dakle četiri ukupno.

Ružno prštanje visokih je zbog velike glasnoće i mikrofon to ne podnosi,pojačalo se inače jako jako lijepo čuje:



Hvala svima na svesrdnoj pomoći!

Drago mi je da si uspeo pa makar i sa kalemovima.
Ja sam uspeo da pregorim jedan kanal!!! To mi Viktor slutio. Kratko spojio mi se izlaz i pregorela oba 2SA1943 i IRF630! Oni koji nisu bili Toshiba. E sad cu morati da skidam sve sa hladnjaka i ugradim original tranzistore.

Uf,to jeste muka-em zbog gubitka em zbog muke sa šrafljenjem. Iz tog razloga mnogo je lakše sa L-profilom,kad je sve na njemu onda odšrafljuješ njega sa recimo tri šrafa a zatim to što je stalo sa radom.

Ne bi da slutim i ja,ali mislim da bi i tvoj brujao da nije spojen na stabilisano napajanje. Ništa ne tvrdim ali mislim da sam u pravu jer nisam našao ništa da ne valja od dijelova u cijelom pojačalu.

Reci mi još jedno,koliko ti se griju IRFD110-ke na tim hladnjacima?

Moji su nešto veći ali se oni i dalje griju i to baš poprilično,ne mogu držati ruku na njima duže od par sekundi.

Isto je i kod mene sa IRFD110, hladnjak je poprilicno vruc. Zbog toga sam se odlucio da kad postavim u kuciste pojacalo bude u istom polozaju kao na slikama jer ako glavni hladnjak okrenem (rebra gore)da se prirodno hladi onda hladnjak na IRFD110 bice odozdo i plasim se da ce previse da se greju.
Ovako sad dostignu neku temperaturu oko 50 stepena i dalje ne ide temperatura.

Tako je počela tema pa će se izgleda i završiti,barem što se mene tiče. U planu je bio "STANDARD" predpojačivač ili "CLEPSIDRA", "CLEPSIDRA" je prevagnula i ima godina i jače kako samo nju i koristim. Ona mi sad stoji u kući i sve što imam na nju je povezano a u radionici nemam pristojno predpojačalo već sve što uradim - spajam na izlaz za slušalice onog Yamahinog risivera koji baš jako buči i kad je potenciometar na nuli. Zato sad hoću da uradim STANDARD predpojačalo da ga koristim u radionici,mobilnim telefonima ne mogu postići dovoljan nivo da pobudim pojačala kako treba. Našao sam neki trafo od 2 x 11,5Vac,po šemi treba 2 x 15Vac ali šta je tu je,umjesto 7815 7915 postavljeni su 7812 7912 stabilizatori,pretpostavljam da to neće smetati osim što će predpojačala imati manje pojačanje. Ovo ću sad da uradim baš i samo od onog što već imam,neće biti kupovine novih dijelova. Našao sam potenciometre,jedan od 100k lin rotacioni,jedan od 20k lin klizni i jedan od 10k za izlaz-Volume,neće biti balansa. Biće zbog ovog kliznog malo nezgodno uraditi da izgleda kako treba ali nikad nije kasno prepakovati nešto i uraditi malo na estetici. Kutija će biti ona u kojoj je bio dogc-mk3,nekadašnja kutija sony-cd plejera. Otprilike imam sve što treba,samo još sutra da to povežem. I da,pločicu mi je poslao još prije dve godine nikko u svoj onoj gomili dijelova,pločica i svega i svačega gdje se našao i "mali" dogc-mk3 (a rekao je poslati samo dve pločice za DOGC-H! ) Eto nikko,dođe i standard na red! Hvala ti druže još jednom!

Imaš li kakvu manju kutiju. Za u radionicu baš treba malečka
da je možeš postavit na svako mjesto.

Ima nego onda mi trafo ne može stati unutra. Ova će biti dobra Dodaću još unutra i ono APEX-ovo pojačalo za slušalice unutra kad već ima mjesta a i napon odgovara. Napraviću još jedno pojačalo za slušalice ali za u kuću,o tom po tom-Boro mi nedavno dao jednu zgodnu šemicu i ostale fajlove...

Prvo sam imao nedoumicu danas da je standarsd predpojačalo niskog izlaza jer nije mogao pogurati APEX HV23 do punog gasa. Prvo sam pretpostavio da je to zbog niskog napona napajanja (+/-12V umjesto +/-15V),onda sam ubacio trafo većeg napona i shvatio da mi fali lm7915... spojim bez stabilizatora i opet isto... Onda mi proradi kliker-imam i još jedan potenciometar na samom ulazu pojačala-naravno poluzavrnutog a kad sam ga odvrnuo - uh e pa to je bila pjesma! Onda sam vratio stabilizatore 7812 i 7912 ,zatvorio kutiju i promjenio one potenciometre na HV23 i dotjerao mu mirnu struju na 50mA po ugrijanom paru. O tome ću u toj temi...

Evo slika kako izgleda dok mu još nije došlo pojačalo za slušalice:
