[ nikko @ 05.03.2011. 22:18 ] @
Danas uhvati malo vremena pa da nabrzaka,iskoristim kutiju koju mi je dao jaran.RAdilo se o jednom starom Rizovom pojacalu,iz kojeg sam isokristi trafo i hladnjake,ostatak je bio boze sacuvaj:)
Odavno se kanim napraviti Apex-ovo pojacalo AX-14 koje je pobralo simpatije na raznim forumima.Pojacalo je jednosatvno za napraviti i bez problema radi iz "prve".Doduse imao sam problema sa izlaznim tranzistorima koji ocito nisu bili orginali pas am iste zamjenio sigurnim(kupljeni davno)2SA1924-2SC3263 -230/230V, 15A, 130W, 60MHz te sam imao:))
U stab su iskoristeni BD249C-BD250C-25A, 125W, >3MHz ,za ovo dosta,zilavi tranzistori po meni odlicni.
Evo koja slikica,pcb ima na diy audio kao i raspored elemenata:
http://www.diyaudio.com/forums...timate-fidelity-amplifier.html
Sema:

Koja je ok,ja se jos kontam igrati sa nekim zezama,kao dva otpora od 470 R na emitorima ulaznih tranzistora,trebalo bi biti malo brze pojacalo,barem tako pise Daglas Self,zamjeniti ovo izlaze sa nekom bolji,ma jos nesto cim uvatim vremena,kao i naravno bolji kondezator na ulazu,itd,itd:)

Kako je nabrzaka uradjeno dobro je i ispalo,ako bude ova kutija ima mjesta jos samo za neku zastitu,bolje terminale za z.kablove ka i ozbiljniji terminal za signal,ovi stari su katastrofa:(((

Hladnjaci na stab. su mali ali se i ne griju suvise.
Ulazni napon je +-40V,na izlazu iz staba je +-32V,dovoljno za obilje snage,sto me je iznenadilo,jos ga nisam mjerio jer smatram danije sve ok.Trafo je mali i anemican(ajde brat bratu150W),sada za sada ostaje,onda naravno dva torusa 2X50V 200W i tacka:))
Mirna struja je 120mA,Dc of je R-8mV L-6mV,bez uparivanja ulaznih tranz,valjda su iz iste serije:))
O zvuku nisam ga nesto pretjerano slusao da bih mogao ocjeniti,mislim sa zamjenom ovih jadnih kondz. na ulazu bice to ok.I sadaje vrlo precizno,dosta detalja,prostor bi mogao biti bolji(opet sve je ovo nabrzaka naprvljeno)ima neki ljepotu u sebi....
Sve komponenete su nove i trebace vremena da se usviraju,sveje bas nabrzinu slkepano.
Meni se vise svidja zvuk onih fetova,pojacalo koje sam prije isto tako sklepao.
Svejdeno preporucujem svima da ga naprave.
Pozz svima
[ APEXaudio @ 05.03.2011. 23:23 ] @
Dobro sklepano ;-), evo jedan praktican savet.
Trafo je slab i napon je mali bolje sacuvaj ova dva regulisana napajanja za dual mono, a ovde ubaci jedno neregulisano napajanje sa zastitom. Razliku u zvuku izmedju AX14 i NX14 mozes realno da procenis samo ako rade sa istim ispravljacima na istim kutijama, najbolje kao levi i desni kanal.
Zaboravi otpornike od 470R na ulaznim tranzisorima, mozes da stavis bolje ulazne kondenzatore i stavi Zobel 47nF, 10R na izlazne kleme za zvucnike...
Pozdrav
[ 44250 @ 06.03.2011. 09:35 ] @
Ha ha "sklepano"... deblji provodnici stvarno ne bi bili na odmet ali pošto je sastavljeno za jedno poslepodne ODLIČNO JE! Baš dobro dođu ovakve teme i iskustva ljudi koji su ovakve stvari pravili. Nego ti nikko kao da držiš prodavnicu elektronskih komponenti,ili u najmanju ruku servis elektronskih aparata,čo` eče nema šta nemaš, a volje ti hvala Bogu ne nedostaje! Svaka čast!
[ 44250 @ 04.01.2012. 07:48 ] @
He pa ne mogu da vjerujem-ovo je najkraća uspješna tema koju sam ikada pročitao!
[ APEXaudio @ 06.02.2012. 22:37 ] @

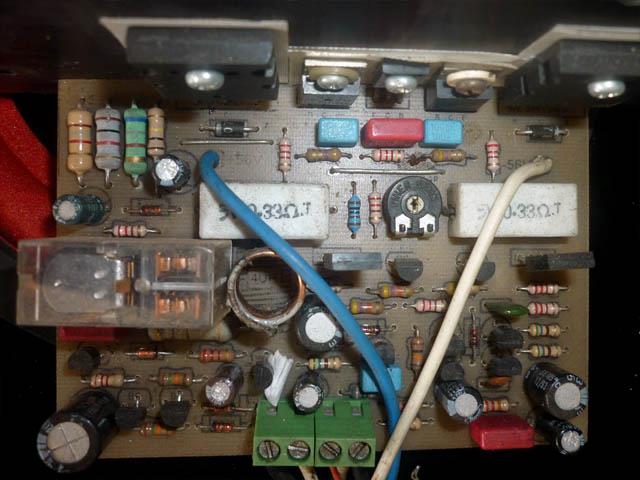

Nadogradio sam AX14 sa DC zastitom i zastitom od kratkog spoja. Zastita je sa relejem koji se ukljucuje sa zadrskom (anti-klik) i nije potrebno nikakvo dodatno napajanje. Sada je dovoljan samo ispravljac +/-50V za kompletno pojacalo sa zastitom. Vecina samograditelja ne ugradjuje zastitu verovatno zbog dodatne plocice, ozicavanja i cesto dodatnog napajanja i time rizikuje zvucnike. Sada je sve bezbednuje, a pokusao sam da ne bude mnogo komlikovanije.
[ nikko @ 07.02.2012. 08:12 ] @
Ljepo Mile,svaka cast:)))
[ 44250 @ 14.09.2012. 19:10 ] @
Citat:
APEXaudio: Nadogradio sam AX14 sa DC zastitom i zastitom od kratkog spoja. Zastita je sa relejem koji se ukljucuje sa zadrskom (anti-klik) i nije potrebno nikakvo dodatno napajanje. Sada je dovoljan samo ispravljac +/-50V za kompletno pojacalo sa zastitom. Vecina samograditelja ne ugradjuje zastitu verovatno zbog dodatne plocice, ozicavanja i cesto dodatnog napajanja i time rizikuje zvucnike. Sada je sve bezbednuje, a pokusao sam da ne bude mnogo komlikovanije.



Evo fajlova PCB-a ako neko bude zaintersovan za zaštitu u sklopu pojačala:

http://www.diyaudio.com/forums...amplifier-157.html#post3164667



(ja sam dorađivao srazmjeru,pa ako bude problema (a ne bi trebalo) neka se pripišu meni)

[Ovu poruku je menjao 44250 dana 14.09.2012. u 21:05 GMT+1]
[ 44250 @ 15.09.2012. 19:43 ] @
Citat:
44250: Evo fajlova PCB-a ako neko bude zaintersovan za zaštitu u sklopu pojačala:

http://www.diyaudio.com/forums...amplifier-157.html#post3164667



(ja sam dorađivao srazmjeru,pa ako bude problema (a ne bi trebalo) neka se pripišu meni)


Da se dopuni info:http://www.diyaudio.com/forums...amplifier-158.html#post3166057

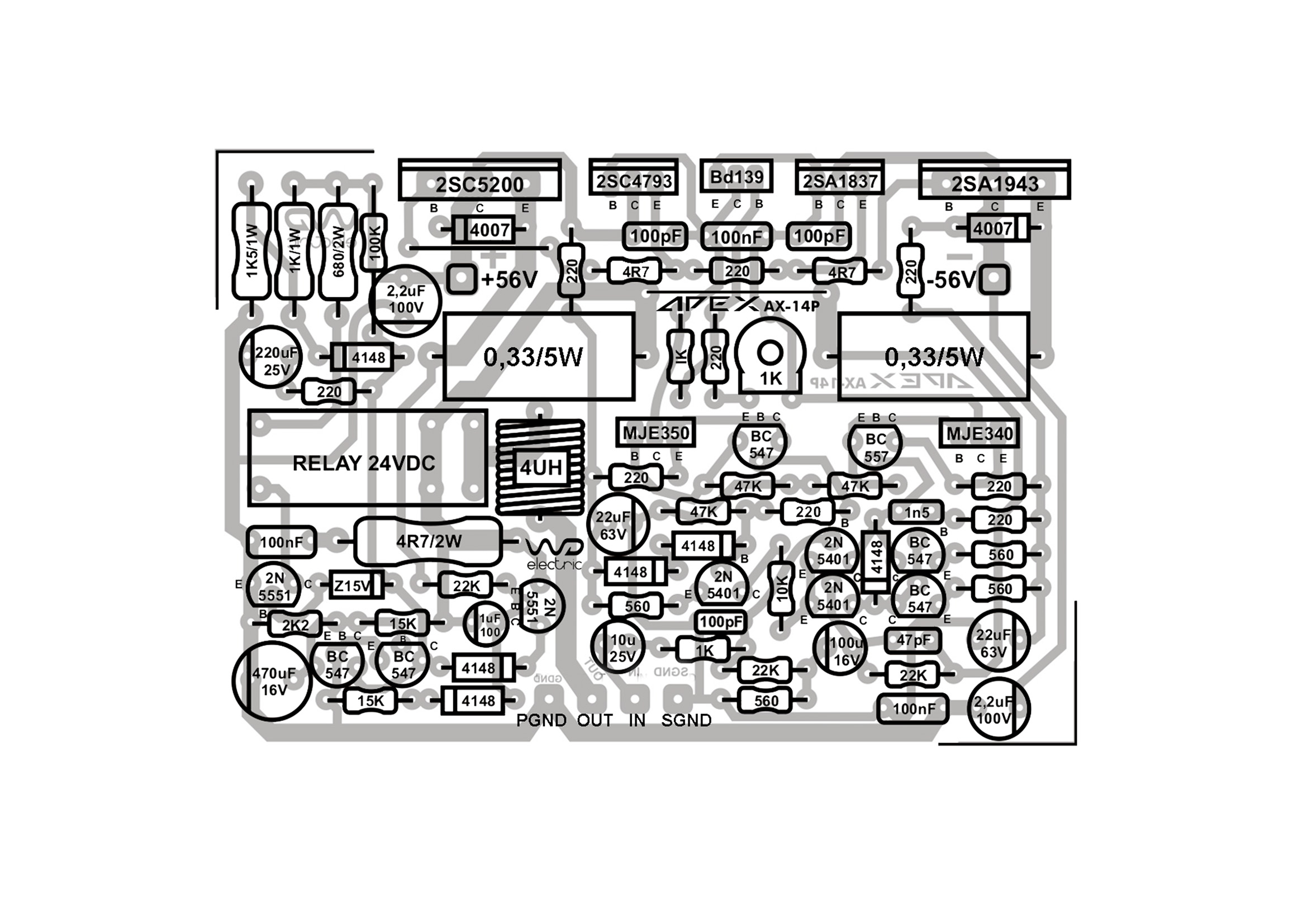

PCB size is 7cm x 10cm
