Ovako nekako je izgledala moja pruka u temi "Šta mislite o kombinaciji Borinih..." ,sad se odmililo par milimetara dalje.

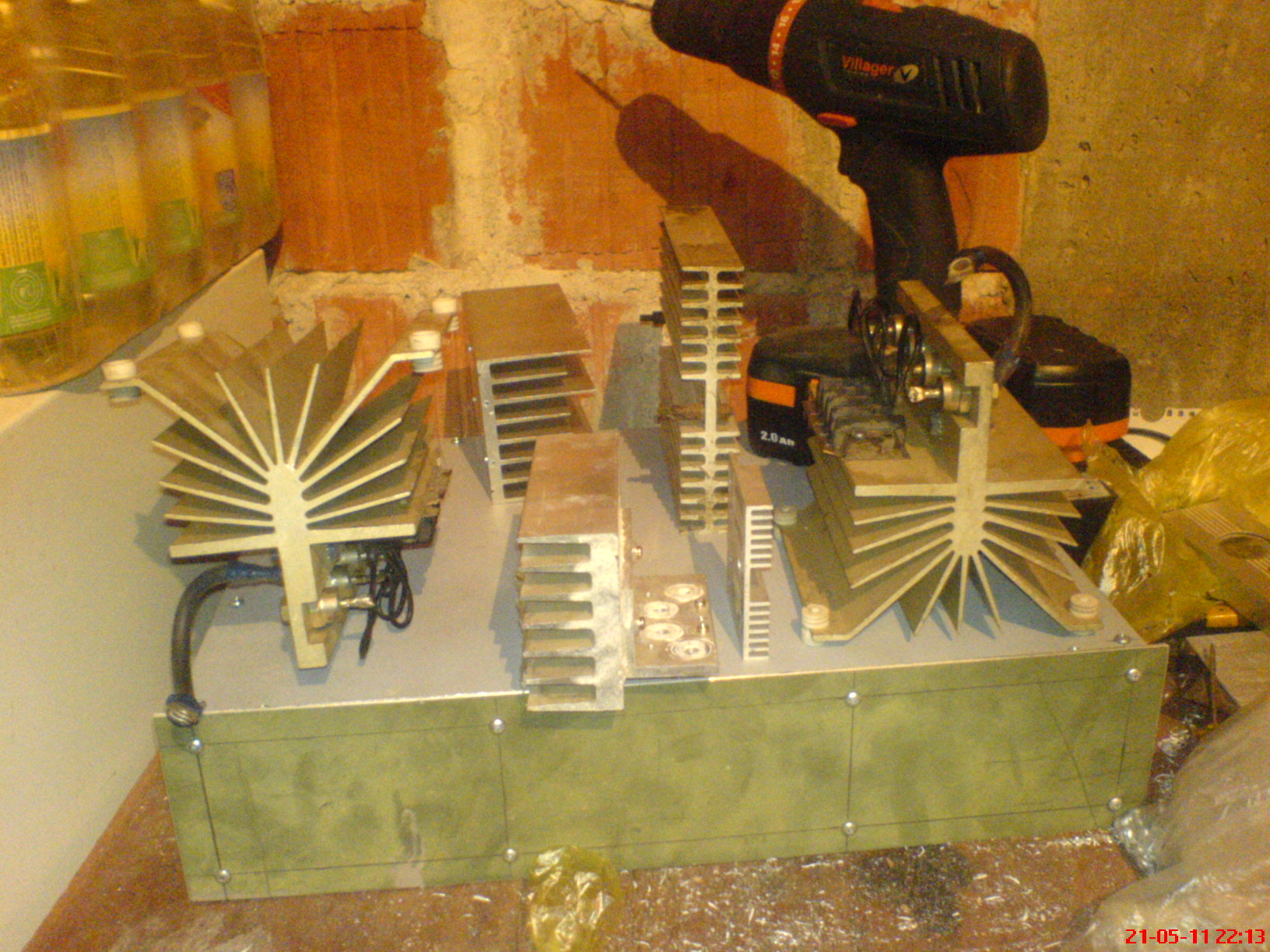

Hladnjaci su mi nastali presjecanjem jednog baš velikog na dva manja,ali ostali su poprilično gabaritni i oni definitivno ostaju kako jesu. Najveći problem mi stvara nabavka ovih malih kondezatora od 33pF,100pF,68pF,150pF. Nije problem nabaviti keramičke ali kad čovjek traži maltene bilo koju drugu vrstu,to je kao da u današnja vremena traži posao sa redovnom platom! Gotovo nemoguće...
Pitanja za sve koji znaju i umiju;

1) Gdje se vi i kako snalazite pri nabavci wima/poliester/stirofleks kondezatora malog kapaciteta reda xxpF?

2)Koje bi najradije stavili kao poslednje nužno zlo?

3)Koje uređaje da počnem da sakupljam a da u sebi imaju pristojne xxpF-kondezatore?

Stvarno bi nerado stavljao keramičke kondezatore u pojačalo poput ovog...koliko sam čuo to bi bilo kao kad bi sipao benzol u bentlija kojeg sam sastavljam...

Što to sečeno ne stavi dole da se ne vidi?

Evo par mojih skromnih misljenja o kondezatorima.
Gdje nabavljam iz podruma:))Uredjaji mjerni instrumenti,stari audio uredjaji itd.
Ja licno nisam cuo neku razliku izmedju tih dole navedenih vrsta kondez,ajde recimo Wima je naj bezbolniji,relativno ne kosta puno.
Sto se tice keramickih,pa ja jos nisam zamjenio iz svoga "Studio"-a, gore navedene keramicke.
O samom pojacalu samo sve najbolje,brz,detaljan,fantastican prostor,ne naporan za slusanje sa obilje snage,imas osjecaj da je pojacalo puno jace od tih navedenih wati.Pocinjes da cujes stvari na cd-u ili ploci koji nisi prije primjecivao.Bas je cvrst i dubok.
Ma o Borinim pojacalima znas moje misljenje,nazalost nema jos kitova.
Pozdrav drug:))

"Šminka" i farbanje cijele kutije će doći na samom kraju,sad mi je bitnija nabavka ovih "sitnica"... Gledao sam kako izgleda kad se postavi sadašnji donji kraj gore-vjeruj mi ovo je vizuelno najbezbolnija opcija...

Da li se ja nešto zavaravam ili je nekako sve zamrlo? Ne sjećam se da je iko osim nikko-a(koji svake nedelje nešto novo "odštanca" ) i mene sa SymAsym-om i clepsidrom,u poslednjih pola godine-godinu "nagrizao-ojeo" i jednu jedinu pločicu,a kamoli sastavio neki kompletan uređaj? Tu i tamo pojavi se po neko sa problemom oko popravke koja se završi ili brzo ili jadno,niko više ništa novo ne pravi niti sastavlja...šta se ovo dešava...

Polovni fabrički su toliko pojeftinili da je možda to u pitanju!

Ma nemam pojma...ako je fabričko najjeftinije je novo-makar kako to nekome glupo zvučalo!

Nestadoše ljudi koji su nešto voljeli zato što je njihovom rukom napravljeno i radi...

Od polovnjaka jedino mogu da se iskoriste dijelovi poput transformatora (ako su ispravni) i hladnjaka (koji su rijetko kad dovoljne veličine jer je disipacije uvijek mnogo-ako neko voli glasno bez pretjeranog obzira na kvalitet onda je jasno zašto-zbog velike snage pojačala, a ako neko voli čisto i vrhunski opet je jasno-a-klasa traži dobro hlađenje). Sve ostalo je,bar što se tiče pojačala, dovoljno staro da bi postalo nepouzdano-stari sušni elektrolitski kondezatori,šuštavi potenciometri,preklopnici-prekidači-releji sa pohabanim kontaktima koji stvaraju probleme...jedino što u tom "jeftinom" preostaje a da valja su dakle transformatori,kutije i blok-kondezatori! Pa da se vratimo na temu-gdje nabaviti pikoFarade a da nisu od istog materijala kao wc-šolja? U kojim prodavnicama,i kakvim uređajima? Ako baš budem morao koristiću ih ali bi najradije da ih izbjegnem ako se ikako može...

Heeej nikko baš mi je drago da si tu! Nekako smo poslali postove u isto vrijeme pa nisam evo do sad primjetio tvoje "pisanije". Kao i uvijek mnogo se uzdam u tvoje iskustvo,preporuke i audiofilsko uho,pa ću tako i ovaj put! Dakle stari audio i mjerni uređaji čuvajte me se! Nego,nikko,gdje ti ono bi podrum,na kojoj adresi... ? Veliki veliki pozdrav drug,hvala na detaljnom i brzom odgovoru!

Čudno, i ja sam stekao isti utisak da niko ništa ne radi. Što se kondenzatora i općenito kvalitetnijih dijelova tiče potpuno te razumjem, ja se ubijam da nabavim i najgluplju sitnicu. Potpuno se slažem s nikkom ali čak ni ti izvori mi nisu dostupni.
Nažalost nisam sklon tomu da stavim bilo šta i tako sad imam hrpu finih projekata koje nikako da završim. Vjerujem da će ti wime biti sasvim dobre a to mislim da možeš lako da nabaviš u Bgd i Nišu. Koliko sam upratio po forumima ima nekoliko trgovina gdje možeš naručiti dijelove koje želiš a nisu im interesantni da ih imaju stalno na lageru, pretraži malo i telefon u ruke. Možeš nabavljati i preko on-line trgovina sa kreditnom karticom. Pay-Pal kod vas ne funkcioniše ako sam dobro informisan. Problem je naravno poštarina i carina a dešava se da nešto nemaju ili čak pošalju pogrešnu vrijednost.

Hej kan042,pozdrav! I tebe nešto dugo nije bilo (bar na ovom forumu),sad znam i zašto!

Probao sam preko interneta da pretražujem kataloge mnogih firmi u Beogradu,Nišu,Čačku...i svuda slična priča,nekako sve počinje od nekih 10nF pa na više,i svi redovno oskudjevaju sa majušnim vrijednostima. Nisam do sad imao iskustva sa naručivanjem pojedinih komponenti koje inače nemaju na lageru,ali kao i za sve ostalo tako i za ovo postoji prvi put pa ću probati kod ovih kod kojih najčešće pazarim. Na žalost kao i sve ostalo u ovoj zemlji tako i poručivanje preko interneta ne funkcioniše,valjda se ovi naši tajkuni i lopovi sa vlasti plaše da bi sirota raja mogla nešto da kupi a da nije najskuplje u Evropi i svijetu,i da nije prošlo kroz njihov novčanik. Ako ne nađem nešto drugo počeću sa keramikama,pa ako kasnije naiđem na štogod bolje neće mi biti teško da ih zamjenim. U međuvremenu "pustiću bubu" po komšiluku da kod mene odlažu svoj elektronski otpad,iako me ženski dio ukućana(mati i supruga) već hoće u top da strpaju!

Kad sam ja pravio STUDIO-SE komponente sam poručivao sa:
http://distribucija.altpro.hr/
http://export.farnell.com/jsp/...jsp_A&_DAV=en_EX_DIRECTEXP

Sve stigne za 15-ak dana. I sve je OK kvalitete.

Inače imam pozitivno iskustvo sa ovim pojačavačem i toplo ga preporučujem za samogradnju ;)

Pozdrav

Još ne znam da li ću uspjeti poručiti odavde,ali imaću u vidu ove nabavke što si naveo,hvala vodjang! Komentari i iskustva svih sa raznih foruma,a nekako naročito nikko-va i tvoja naveli su me da krenem u ovu avanturu,da sastavim pa i čujem kako ono zvuči preko clepsidre pored SymAsym-a i DOGCmk2(još jednom hvala nikko! ) koje trenutno imam,i DOGC-H i LEGEND-a koje sam počeo. Čudo je ovaj hobi. Dobro je Borivoje napisao na BAS-u,ko se jednom u ovo upeca...ma hobi je za desetku!

(poslao pitanje e-mailom o mogućnosti porudžbine iz Srbije,uskoro se nadam odgovoru...)

_{[Ovu poruku je menjao 44250 dana 18.05.2011. u 10:51 GMT+1]}

Ma ima u Nišu ovde i ovde, skoro sam uzimao 12pF jedino što su (verovatno) najgori...

Iako postoji mogućnost da sam previdjeo po nešto pregledavajući kataloge svih petnaestak prodavnica u RS,ipak do sad nisam našao gdje kod nas kupiti pFarade osim keramičkih,a njih imami ovde u gradu. Najsitnije što sam našao a da nije keramika bilo je u uPrincu od poliestera 1,5nF. Volio bi da griješim!

E da,sad se sjetih-dragan.83 je radio nešto novo zadnjih par mjeseci,sigma i aleph ako se ne varam!

Pozdrav dragane.83!

Ima bas dosta tih malih kondenzatora u Studio amp-u. Ako uzimas keramicke, gledaj da imaju neku crnu tacku gore na njima, oni su NPO tipa. Potrazi na internetu sta znaci NPO ako kojim slucajem ne znas sta je to. Mislim da je jedan forumas " muki " ili " ziki ", sa drugog foruma, pravio studio i da je koristio epcos-ovu keramiku, plave su boje.

Ako kelco nema wima FKP2, onda gledam farnell i buerklin, tu imas sve vrednosti a i razlicite tolerancije. Sto je tolerancija manja to je i skuplja komponenta. Kada imam love, uglavnom gledam da stavim mica kondenzator, u farnell-u ih ima na tone samo sto nisu bas jeftini. To bi najbolje bilo da stavis, jedino je sada pitanje finansija. Ako ne mozes toliko da izdvojis, vidi onda Wima FKP2 ili kao sto ti kazes u krajnjoj nuzdi keramiku. Sto se uredjaja tice to stvarno ne znam, pitanje je cak i ako bude u nekim uredjajima da li ce biti tih vrednosti. Preko Tagor-a se sve to moze poruciti.

Varas se Aleksandre, varas! Znas da radim Sigmu? E pa sve je to kompletno uradjeno(mislim na plocice), stavljeni su hladnjaci, napravljena je zastita a takodje je uradjeno kolo za ukljucenje i soft start. Na ovom forumu nisam postavljao slike zastite i tog kola za ukljucenje, iance sam na drugim forumima postavio i fajlove za sve to a i slike.

Bolje je da se varam nego da sam u pravu barem u ovom slučaju! Znam da ti i dragan.83 istovremeno radite na istom projektu ali i vas dvojica ste mi nešto "zatajili" u poslednje vrijeme,barem vas ovde ne nalazim često...



E to sam gledao prije par nedelja na tom forumu,samo tad još to nisi bio "zgotovio",čekao si na neke dijelove iz radio-kluba ako se ne varam... Tvoja djela su oličenje tvog umijeća,strpljenja,znanja i vještine nabavke materijala sa svih strana,sveukupno to daje stvarno vrhunske rezultate kako vizuelno tako (siguran sam) i zvučno. Veoma je teško dostići tvoj nivo izrade... Baš mi je drago što sam uspio da te "isprovociram" da se javiš i odaš nam tvoje sisteme nabavki! Veliki pozdrav drugari!

Ma lako je Draganu kada on sigurno ima stalan posao i prihode. Ja toga nemam, zato ide sporo.

Ma vrlo je lako dostici moj nivo izrade, samo nabavis dobre plocice i super delove i to je to, nema tu nista drugo specijalno. Imam srecu sto zivim blizu glavnog grada i da mogu poruciti iz inostranstva delove. Samo mi reci koji studio radis, koliko se secam Bora je na drugom forumu dao neku novu semu za njega. Inace, kod njega mozes nabaviti i izlazne tranzistore ako se ne varam.

Ha ha ha,uvijek je tuđa grba nekako lakša nego svoja,čudo jedno...



E sad si me zabrinuo...studio SE je u pitanju,evo je šema prema kojoj radim...

Nisam baš popratio podudarnost rasporeda elemenata na pločici sa šemom mada mislim da je to-to... sad samo zavisi da li je to ta verzija koju je Borivoje postavio tamo...

Koliko vidim ovo je raspored sa pločice koju je Viktor napravio. Pazi na raspored izlaznih tranzistora (potkrala se mala greška u oznakama) i kondenzator 47µF/50V koji treba biti manjih dimenzija (stavi 16 ili 25V). Za novu shemu ne znam i nadam se da će Viktor pojasniti (kad, koji forum i koja je razlika).

Planirao sam da stavim 2SA1943 i 2SC5200 u izlaz... Baš ću da popratim šemu uz raspored na pločici da vidim o čemu se radi.

Koliko primjećujem zamjenjene su oznake izlaznih tranzistora na rasporedu elemenata na pločici, npn/pnp i obratno. Oznaka 2SC3264 trebala bi biti na tranzistoru bližem + grani napajanja a 2SA1295 oznaka na tranzistoru bližem - grani napajanja.

Da to je to. Imaš na forumu slike gotovih modula a i na Borinoj stranici i vidi se kako treba biti. Ako sam praviš pločice ja bih ti savjetovao da dodaš još jedan pad kod trimera tako da možeš staviti i A i B tip. Ja sam nekoliko puta naručivao B tip i redovno mi je stizao A. Jednom su mi poslali par ali različite boje :-)

Ha ha ha,baš te uhvatili "u mašinu" ! Zato ja gledam da poručim preko interneta danas za sutra,pa onda kad (lično) preuzimam porudžbinu obavezno pregledam te takve eventualije,nije da se ne zeznem i sam ali... ha ha haaa "različite boje"-kakav dobar zez!

p.s. Bar nemaš problema sa obilježavanjem lijevi/desni kanal,čim otvoriš kutiju odmah ti sve bude jasno!

Kondezatora folijskih i polipropilen ima u Tgor-u na Novom Beogradu!

Primljeno k znanju,i zapisano kao napomena u listi dijelova!

Folijskih kondenzatora ima u Tagoru ali je pitanje da li ima vrednosti koje su decku potrebne! Cisto sumnjam da ce tamo naci ono sto je napisao da mu treba. U svakom slucaju preko njih se moze naruciti ono sto njemu treba!

Da, postojala je greska na samom rasporedu elemenata i treba biti pazljiv sa montazom izlaznih. Mislim da su one plocice za studio se radjene prema ovom fajlu, treba odmah da kazem da je to predvidjeno za Sanken(MT200 kuciste) izlazne, mozda ces imati manjih problema sa montazom 2SC5200.

Ovo je Studio-NG.

_{[Ovu poruku je menjao 1OXB dana 19.05.2011. u 20:04 GMT+1]}

Ho hooo,pa drug Borivoje baš nije bio ni malo besposlen... rekao bi da ovaj STUDIO sa prethodnima dijeli samo izlazni dio i ime,sve ostalo je drugačije!

(p.s.hvala ti za ono "dečko" baš mi prijalo-sa moje 32 odavno me već zovu ČIKO,podmladi´ me o čas posla! )

Nisi jedini koga muči problem malih kondenzatora.
U zemlji Srbiji ih nema u prodaji. Ima ih preko, silver mice koštaju dolar komad. Mi smrtnici koji nemamo paypal, devizne račune ili rođake u inostranstvu, možemo samo da im zavidimo, ili da naručimo od uvoznika, da čekamo par meseci i platimo tri puta skuplje.
Najbolji savet sam dobio od dipl.ing. Viktora, glasio je da ugradim keramičke, pa da ih prefarbam flomasterom da liče na prave.
Razmišljao sam čak da ih sam pravim. Liskun od izolatora za izlazne tranzistore, deblja alu folija, ostaci izvoda od otpornika, sve se umoči u epoksidnu smolu, dobar C metar i gotov čiča Gliša. Naravno, ništa od toga.
Za sada stavljam keramičke, nadajući se da ću jednog dana da ih zamenim.

Da se nadovežem i na drugu temu. Ima više od godinu dana kako mi je g. Bora ljubazno poslao nacrt pločica za jedan divan pojačavač. Našao sam odgovarajuće hladnjake i trafoe, napravio pločice i stao, jer sam letos i jesenas imao mnogo posla. Kada je došlo vreme da nastavim, upao sam u takvu besparicu, da osim kompleta za preživljavanje, nikakav trošak ne dolazi u obzir. Tako će biti sve do leta i već me je sramota od g. Bore, on sigurno misli da sam odustao od izrade.
Kakvo je stanje u zemlji, verujem da ima još drugara samograditelja koji su u sličnoj situaciji, pa onda nije čudo što nema više završenih projekata.

Kao da sam sam ovo napisao,potpuno ista situacija. Ugrađujem to što imam od dijelova,i tek kad pretekne po neki dinar sam ga od sebe ukradem i pretvorim u po neki kondezator,tranzistor...naročito sad kad mi je firma obustavila posao... Baš su teška vremena,od kad radim za svoju platu(od 97-me) ne pamtim da je dinar bio teži u tuđem a lakši u svom novčaniku. Nije podatak za pohvalu ali-do prije pola godine dosta sam "ulagao" u Apatinsku pivaru i nišku fabriku duvana,sada sam prestao i sa jednim i sa drugim i uopšte ne osjećam boljitak od te (ne baš male) uštede,a trebalo je ostajati skoro 100e (40e od mojih cigareta,30e od ženinih cigareta-i ona je prestala da duvani,i minimum 30-ak evra što sam prestao da pijem alkoholna pića). Sav taj očekivani višak pretočio se u povećane troškove benzina,hrane,struje,vode...prije neki dan odem na benzinsku pumpu(i danas ću-idem u Zemun kod doktora) i za 500 dinara natočim 3,88 litara benzina-dinar jača prema evru-benzin svake nedelje skuplji...gradski autobus je postao sebi svojstven fenomen-čovjek sam treba da se razmisli da li mu se isplati ići gradskim do grada i natrag kući,a ako ide dvoje ne treba da se razmišlja ni malo,sjednu u auto i idu! Muka,tuga,jad,sve je teže a kraj se ne nazire...

Nazalost mi zivimo u takozvanim drzavama,meni je jasno da je sve utakmica.Nije moguce dobiti ajde recimo foliju od15pF po cjeni koja je u katalogu ali da se cjena popne sa 1 na 5 ojrica e hebiga.
Sa karticom je ok,cesto je koristim ali jos nema peypala,i sve to predugo traje i kosta zivaca,naravno poslje Kine nitsta vise nije sigurno ali bas nista:((
Pozz

J-b-g drug,j-b-g...

Ne znam kako je kod vas ali cu napisati kakva je situacija u Srbiji. Konkretno farnell, tamo je recimo 10pF MICA kondenzator CD15 serije 0.69funte. Tagor sada tu cenu konvertuje u evre tako sto mnozi sa recimo 1.15 do 1.18. Zatim mnozi sa 1.1(10% je njihova provizija) i na kraju se mnozi sa 1.18(18% je porez). Na kraju 10pF kosta oko 1.03evra. Provizija na farnell nije velika ali je zato za mouser i digikey bas bas...Za mouser se cena u katalogu mnozi sa oko 2! Dobra stvar je sto mozete kupiti robu u vrednosti od recimo 10evra, nema neki minimum od recimo 50 ili 100evra.

@fokussd

Nisi jedini koji je tako stao sa nekim projektom. Finansije svakoga koce! Da imamo bolje plate u svakoj sobi bi imali po jedan uredjaj! Sme li se znati o kom se projektu konkretno radi?

10 pF S.mica ja kod nas... ne nabavljiva sem kada idemo preko tipa koji ti to odrapi oko.. odakativno.Ako ti se ne svida nista nikom.trazi dalje:((
Nazalost kod nas je tako,nedavno sam uzimao obicne Wimw reda po 2200pf,100V 3 ojrica opet preko jarana,i za sve moras cekati,nazalost kod nas je malo trziste,imas par kljudi koji se bave sa nabavkom istih,jedan od najvecih se bazira za sada na djelovima za ves-masine.
On ima pristojne cjene,ali samo iz RS kataloga,ako sta nema pravac konrad,e sada njihovu racunicu ja bas ne kontam,ali ono BAS:(((
Ali zato kada se dokopam nekoga koji dolazi kuci,puna kesa djelova:))
Pozz

Na ovom linku sam nasao ubedljivo najpovoljnije cene za Mica kondove,
http://www.justradios.com/cart.html

Ako neko ima mogucnosti moze poruciti bez brige, ja sam dva puta porucivao i sve je proslo ok, a juce i treci put. To su one mice u sigmi.
Jedino ogranicenje je minimalna porudzbina od 15usd.

He, he, nije dobro ali ...., biće gore.

Nije ono tol'ko ni nenabavljivo ali skupo jeste. Ne isplati se naručivati male količine jer je skup transport a veći iznos opet odere još i carina. Ja sam par puta naručivao sa http://www.banzaimusic.com/Capacitors/ i provukao se za carinu ali opet trošak slanja je izašao skoro 10€. Kako je meni uglavnom problem nešto uopšte naći da kupim onda stisnem oči, malo se pretrpim i naručim. Nažalost, situacija je sve lošija i mislim da ću i ja lagano preći na jednostavnije (jeftinije) stvari.

Ne znam zašto ali nisam vidio da na ovom forumu neko pokuša da organizira grupnu nabavku. Mali kondenzatori, kvalitetni elektroliti, prp otpornici i sl. bi vjerovatno bili interesantni za takvu vrstu nabavke.

Kan tu sam ako se bude stagod narucivalo.Farnel mi je bas poskup,ali sta je tu je:))

Ma znaš, Viktore. To je Epsilon. Pokazao sam ti deo pločice, a ti si se pitao otkud tvoje ime na njoj, a nije iz protela, kako ti radiš. Tada smo razmenili par poruka i sve sam ti objasnio.
Tu negde sam stao.

Ovo je zaista interesantno za mice. Interesira me gdje ti je tačno lokacija i odakle nabavljaš komponentne odnosno koliko bi koštao transport za EX YU. Nije naznačeno niti ima neki kalkulator, bar koliko ja vidim, pa ne znam koliko to sve može iznositi na kraju. Kod nas je limit za carinjenje 50,00 KM (25€) skupa sa transportom, pa ga moram dodati na cijenu a za veći iznos moram dodati carinu. Jesi li možda naručivao elektrolite, koji je proizvođač?

_{[Ovu poruku je menjao kan042 dana 20.05.2011. u 07:53 GMT+1]}

Porudzbine sa sajta stizu iz Kanade, internacionalne posiljke naplacuju 5.9usd. Meni je do sada svaki put bilo toliko naplaceno. Adresu pokupe sa paypal-a, i to dolazi na kraju, tako da zemlja u kojoj je porucilac mislim da ne figurira ovde i da je u pitanju flat tarifa.
Elektrolite nisam narucivao od njih.
Sudeci po ovim cenama na sajtu, u visini od 25E moze se poruciti solidna kolicina mica tako da ne moras brinuti o carini.

Hvala d.veljko83,

Nisam mogao da se sjetim a poslije sam vidio da si u Nizozemskoj. Dosta puta sam našao da su troškovi slanja u EX YU skuplji nego za ostali dio Evrope. Za carinsku osnovu uzimaju cijelokupan iznos i robe i transporta tako da ne mogu da naručim dijelova za 25€ nego za iznos koji preostane kad oduzmem transport. U svakom slučaju vrijedna informacija i kad mi zatrebaju mice sigurno ću probati da naručim kod njih.

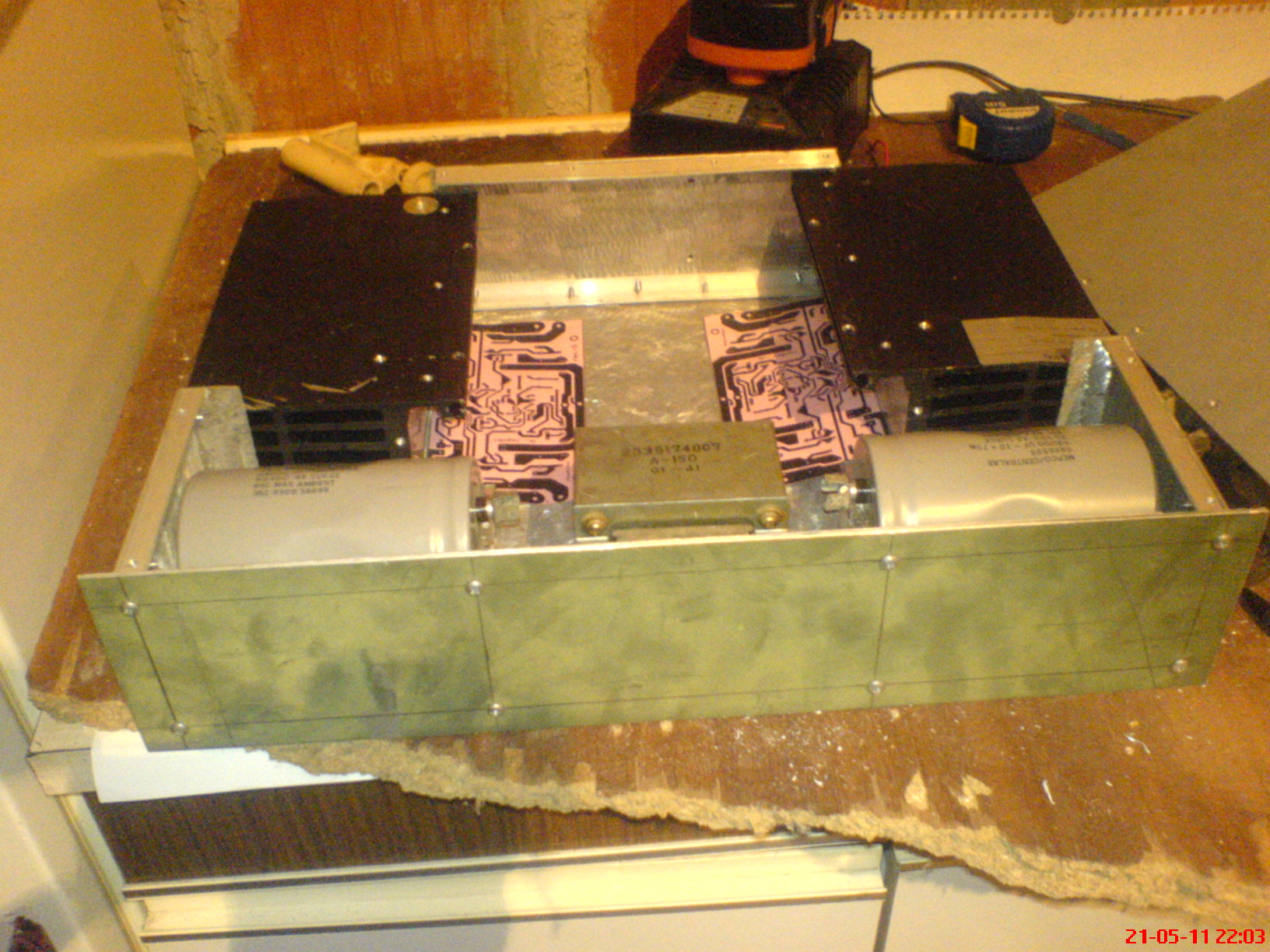

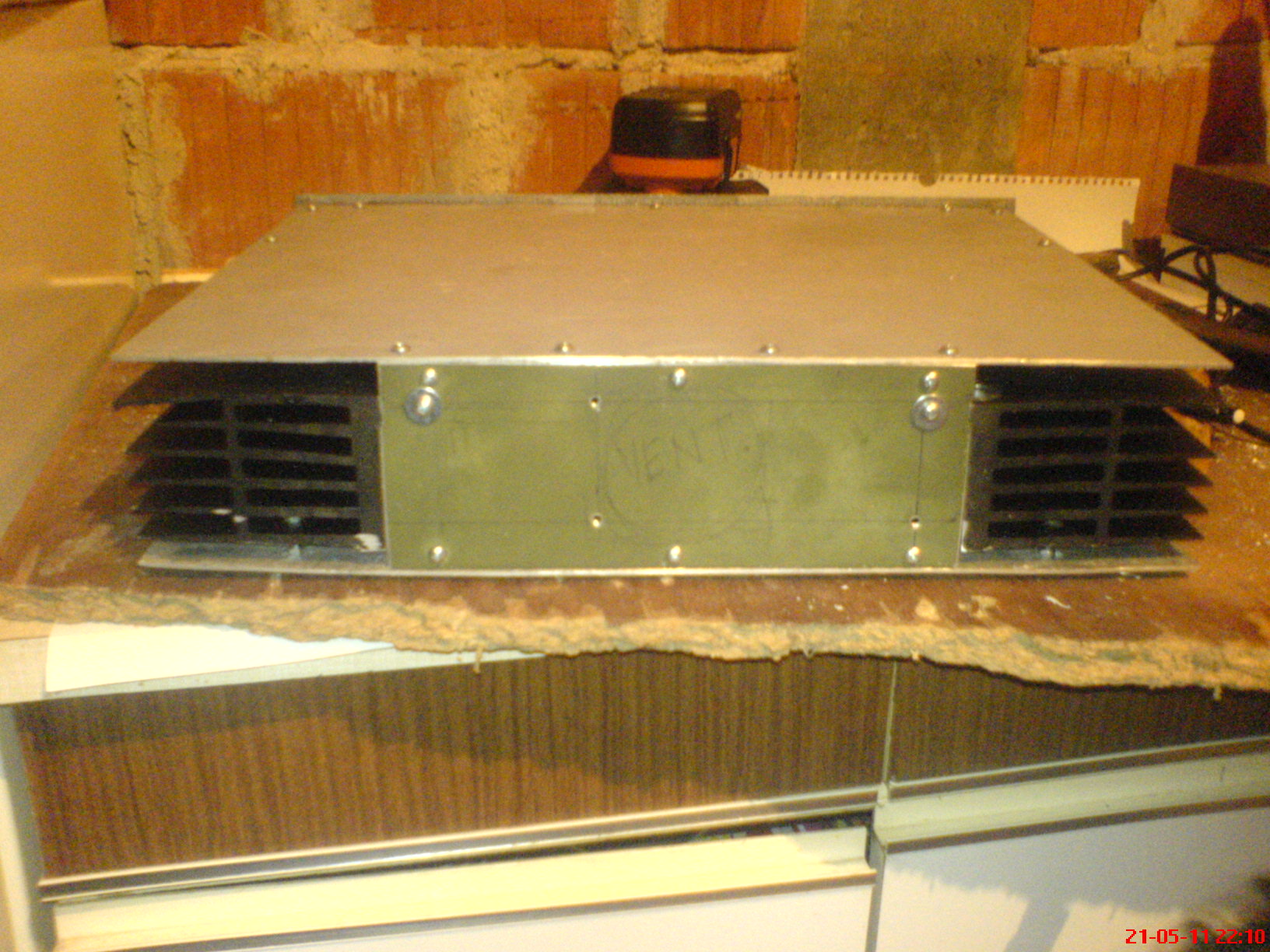

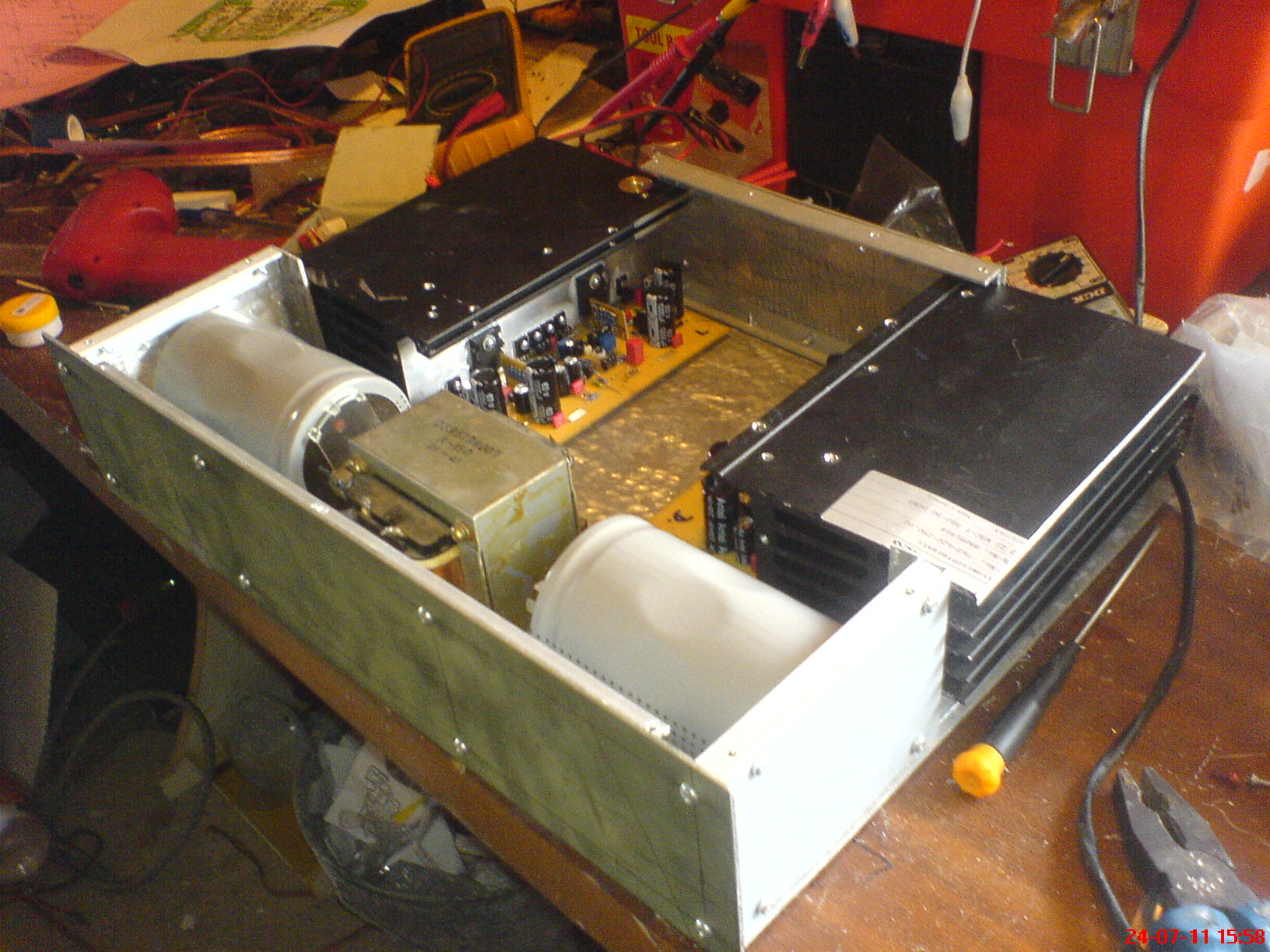

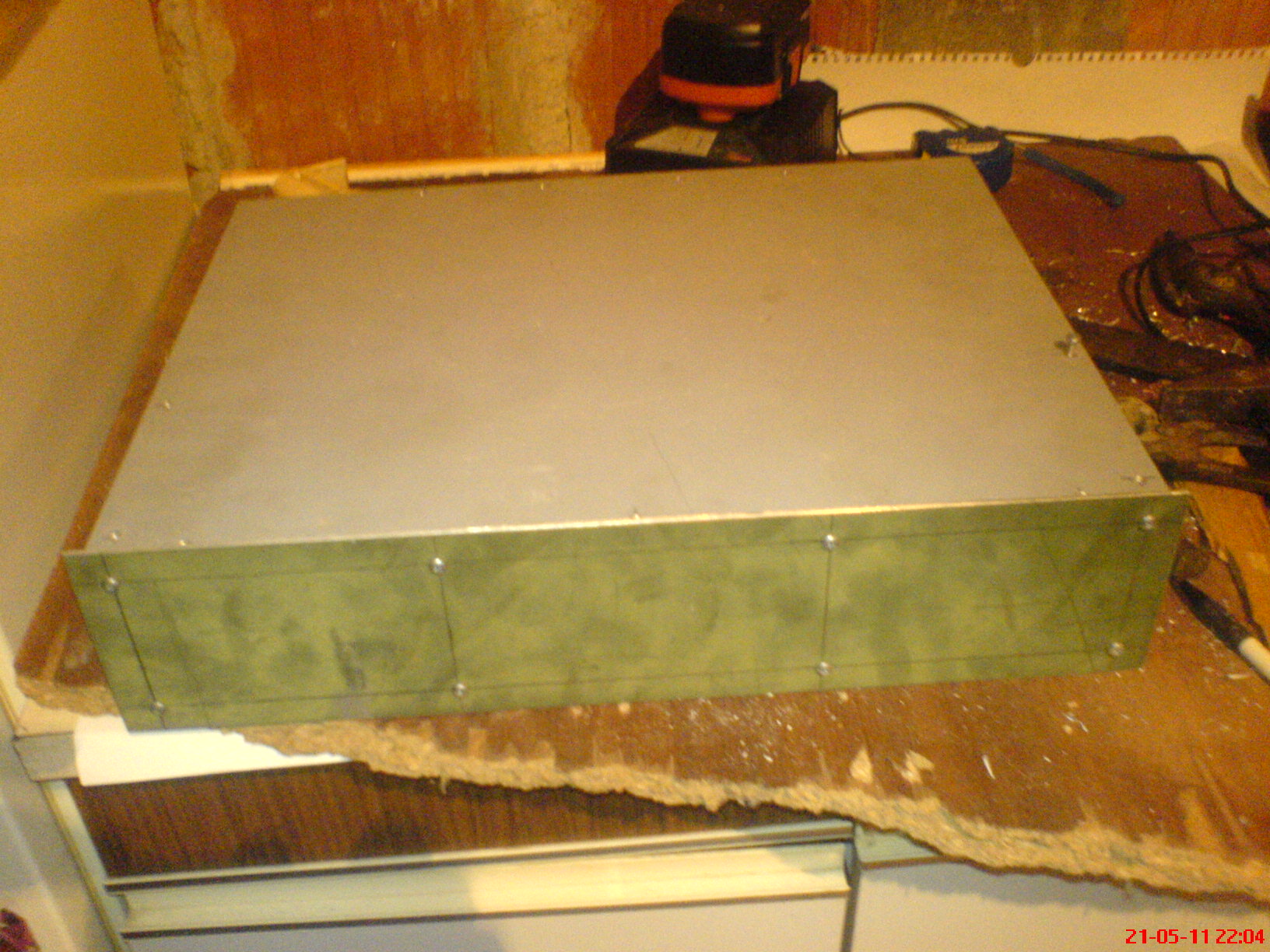

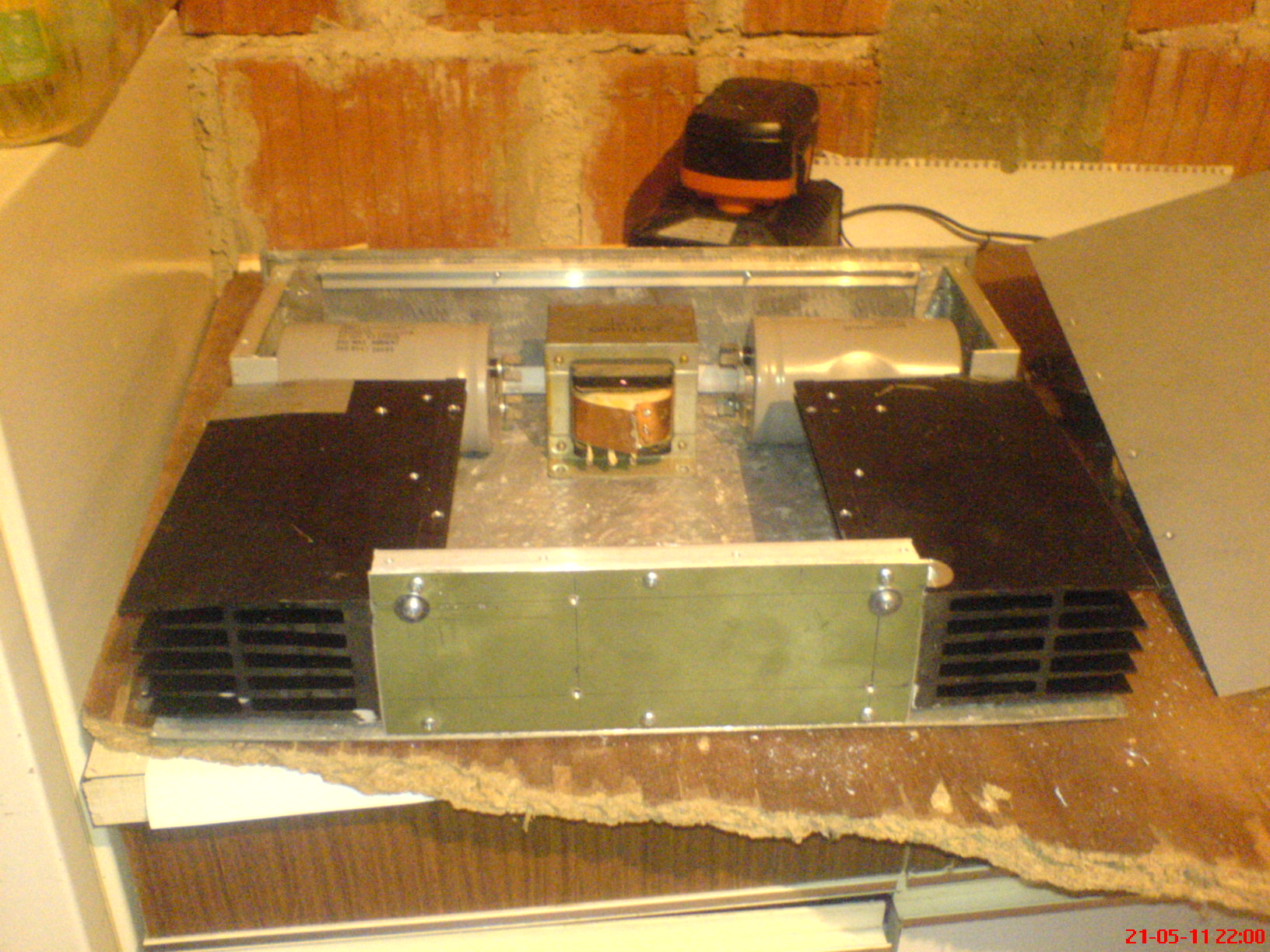

Malo sam razmislio i ipak odlučio da napravim drugu kutiju,sa prvobitnom bi imao velikih egzibicija sa hlađenjem i konektorima,sa ovom je sad sve ipak lakše izvodljivo.






ništa bez pomoći sinčine...

ž

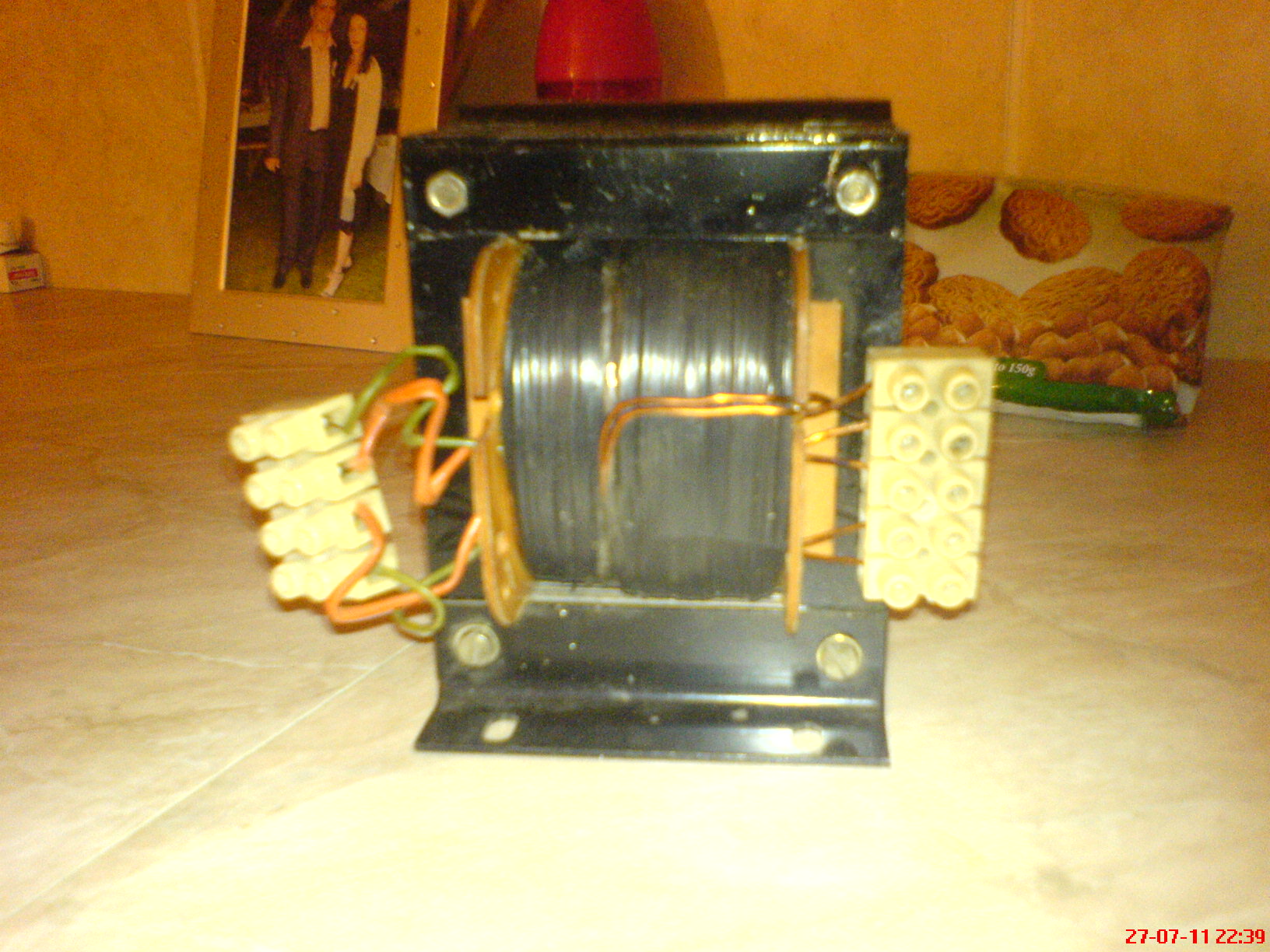

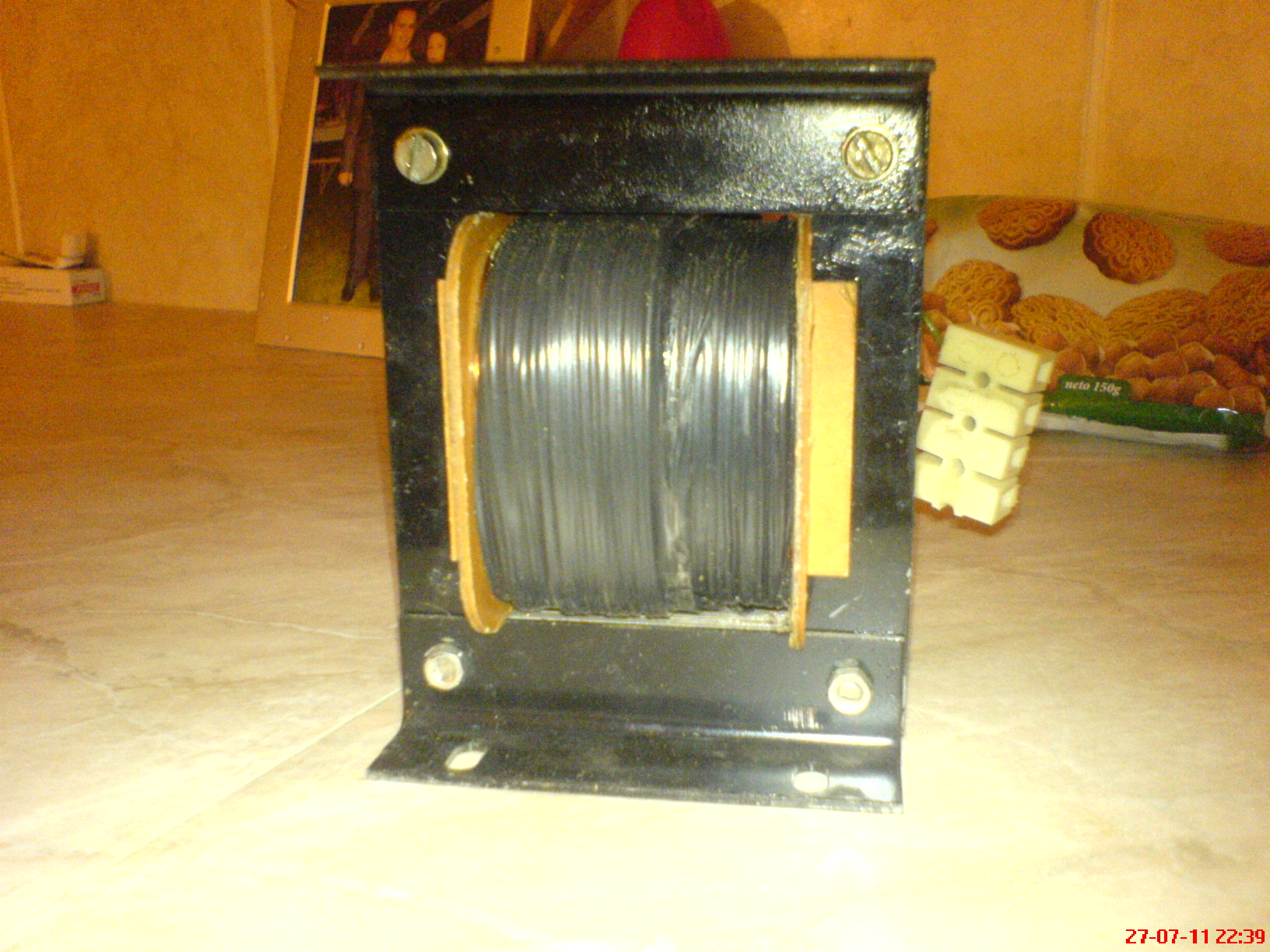

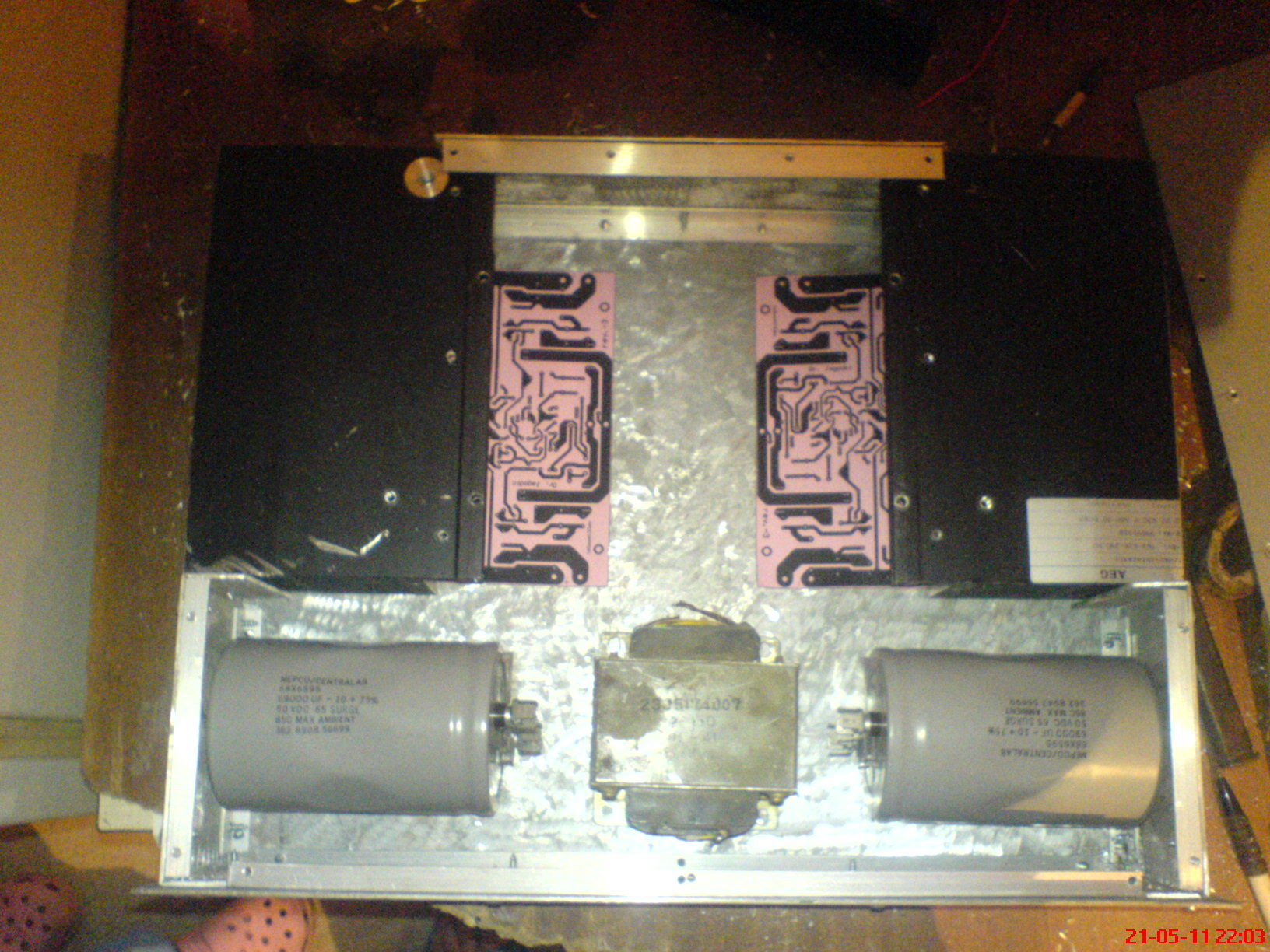

A ovo gore hladnjaka danas sam kupio od jednog komšije za 30evra(dođem mu) a prodaće mi i jedan c-trafo od preko 800VA "na kilo" pa ću da ga premotam za... naći će se već nešto!


Kod drugog komšije sam bio danas da uzmem nekoliko ploča (a da nisu Miroslav Ilić i slično da malo razgibam riaa u clepsidri),kad tamo njegov tast koji se nekad bavio elektronikom a sad je u penziji-obeća´mi čovjek da će mi donijeti sve što mu je ostalo od materijala,kaže nema nešto mnogo-kod njega se vucara i smeta mu pa kad se ja već time zanimam...

sad će da legne jedna strana grupe "QUEEN" iz 89,pa na spavanjac.

bijaše mi ovo jedan poprilično uspješan dan,rekao bi...

_{[Ovu poruku je menjao 44250 dana 22.05.2011. u 00:07 GMT+1]}

E pa lako je tebi imas pomoc:))
Naravno naka mlac uci od malih nogu:))Fino to sve izgleda,hladnjaci su super od ovoga "tvojega kosije":)))C jezgra za trao je super mozes se igrati sa njim ali bas.Plocice su super.
Pozdrav prijatelji.

Ha haaa sva sreća pa mi je malac došao pomoći pri samom kraju posla inače gdje bi nama dvojici kraj juče bio!

Reče mi komšo: "Dođi da vidiš i probereš kod mene šta ti se sviđa,imam hladnjaka nekih i još koješta...prije nego odvezem sve to u Rumu trećeg na vašar..." Odabrao SAMO SVE hladnjake(ona dva zvjezdasta su baš-baš "kraljevski"),a trafo kao da mi je magnetom privukao pažnju! Ima nekoliko sekundara ali najjači je jedan od 110V 8A,ostali me i nisu više zanimali-snage mu ne fali to je sigurno a lako se premotava.

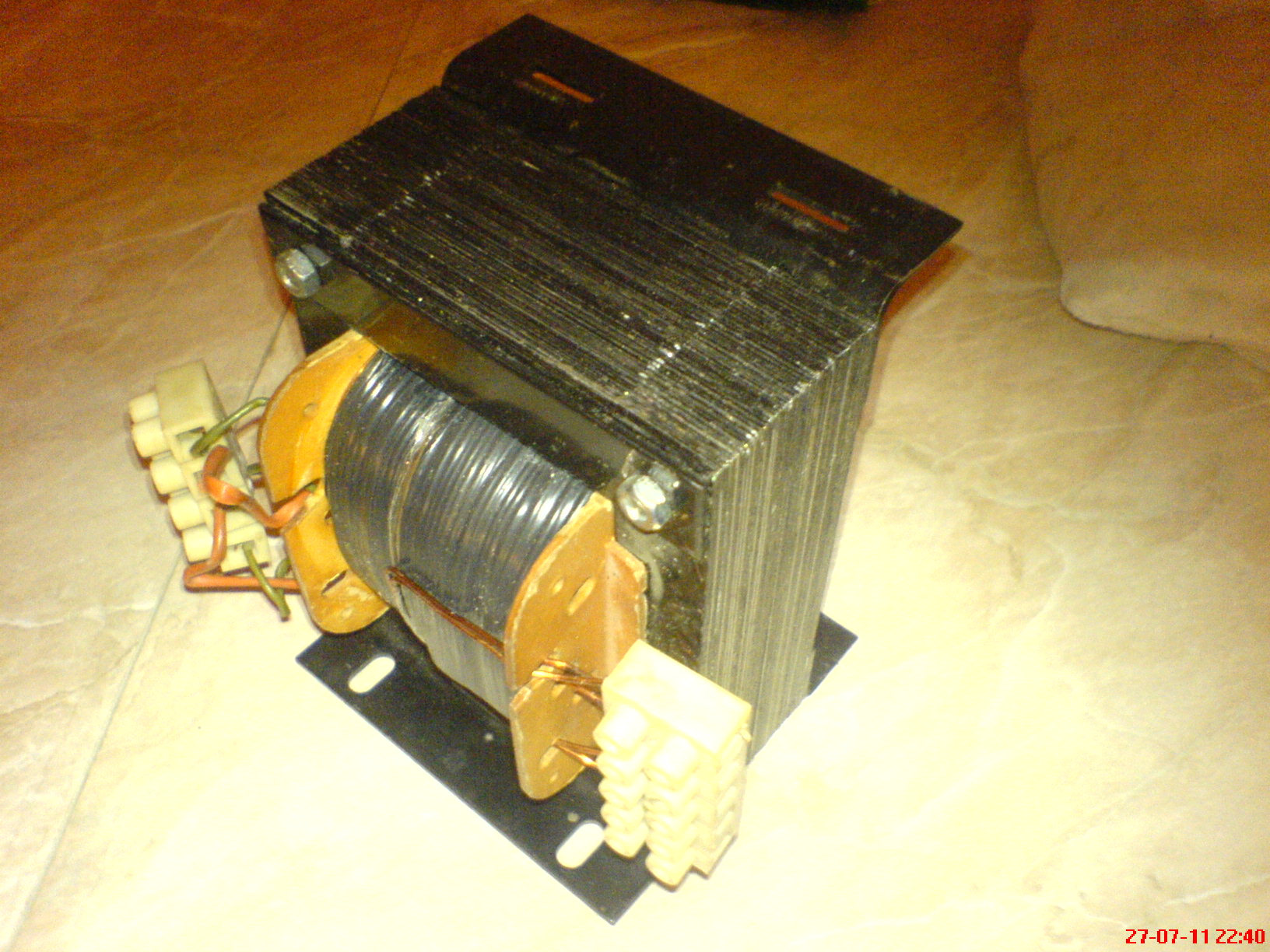

Našao sam u Rakovici (dio Beograda) gdje prodaju lak-žicu na kilo(1600RSD-16ak evra/kg) a da ne moram kupiti cijeli kotur,tu takođe prodaju tijela kalemova i trafo-limove(mislim da rekoše za limove oko 350RSD-3,5evra/kg).
Našao sam ih preko Viktorovog posta u http://www.elitesecurity.org/t152555-Izrada-transformatora ,baš kao i jednostavne programčiće za proračun novih i prepravljanje starih monofaznih transformatora,tako da sad mogu bifilarno( HVALA Borivoje na kratkom i jasnom objašnjenju) i po prilično povoljnoj cijeni (hvala na informaciji Viktore! ) da sam sebi namotam transformator željene snage i napona na sekundarima. Samo "đenge" i nema problema!

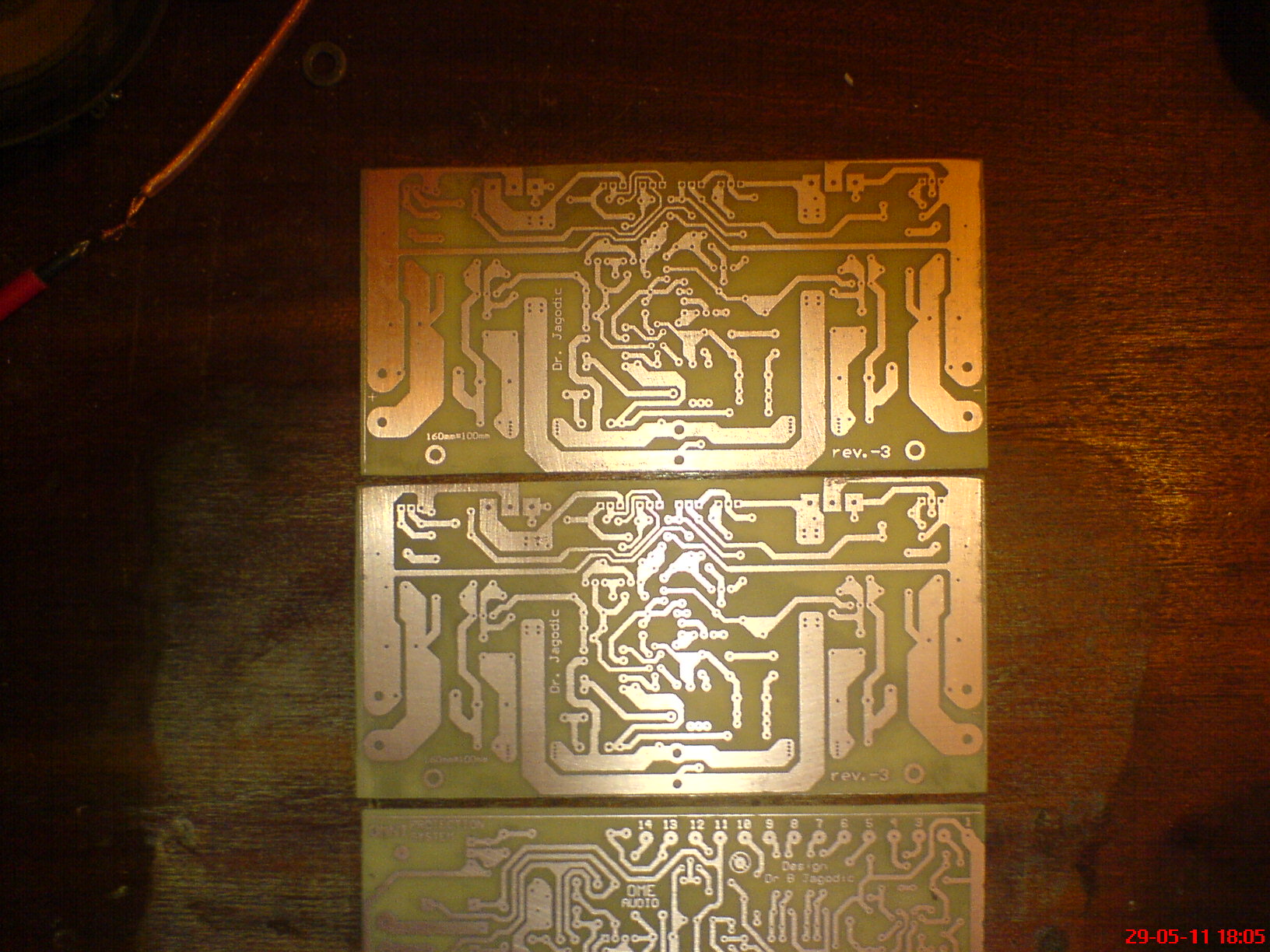

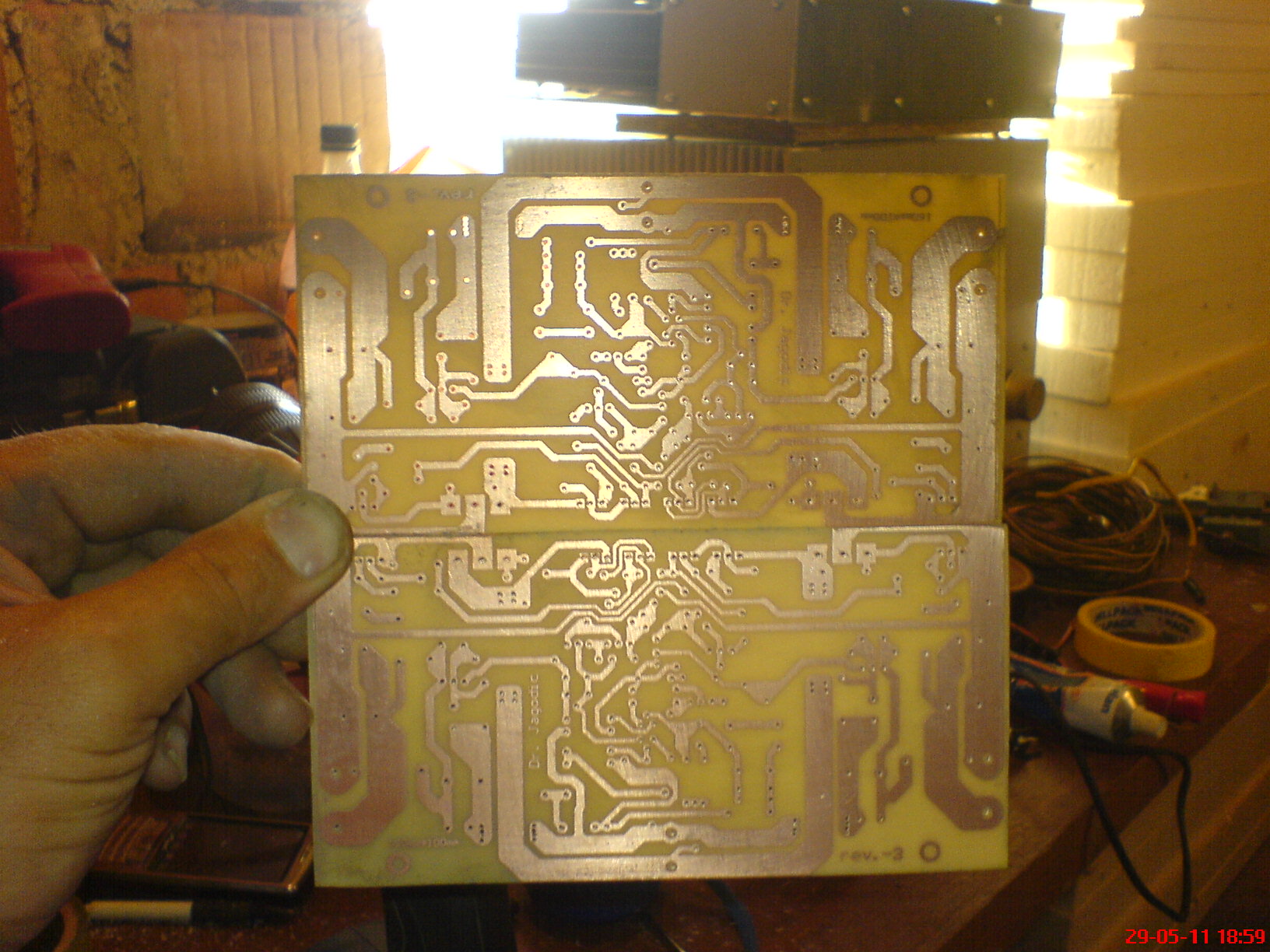

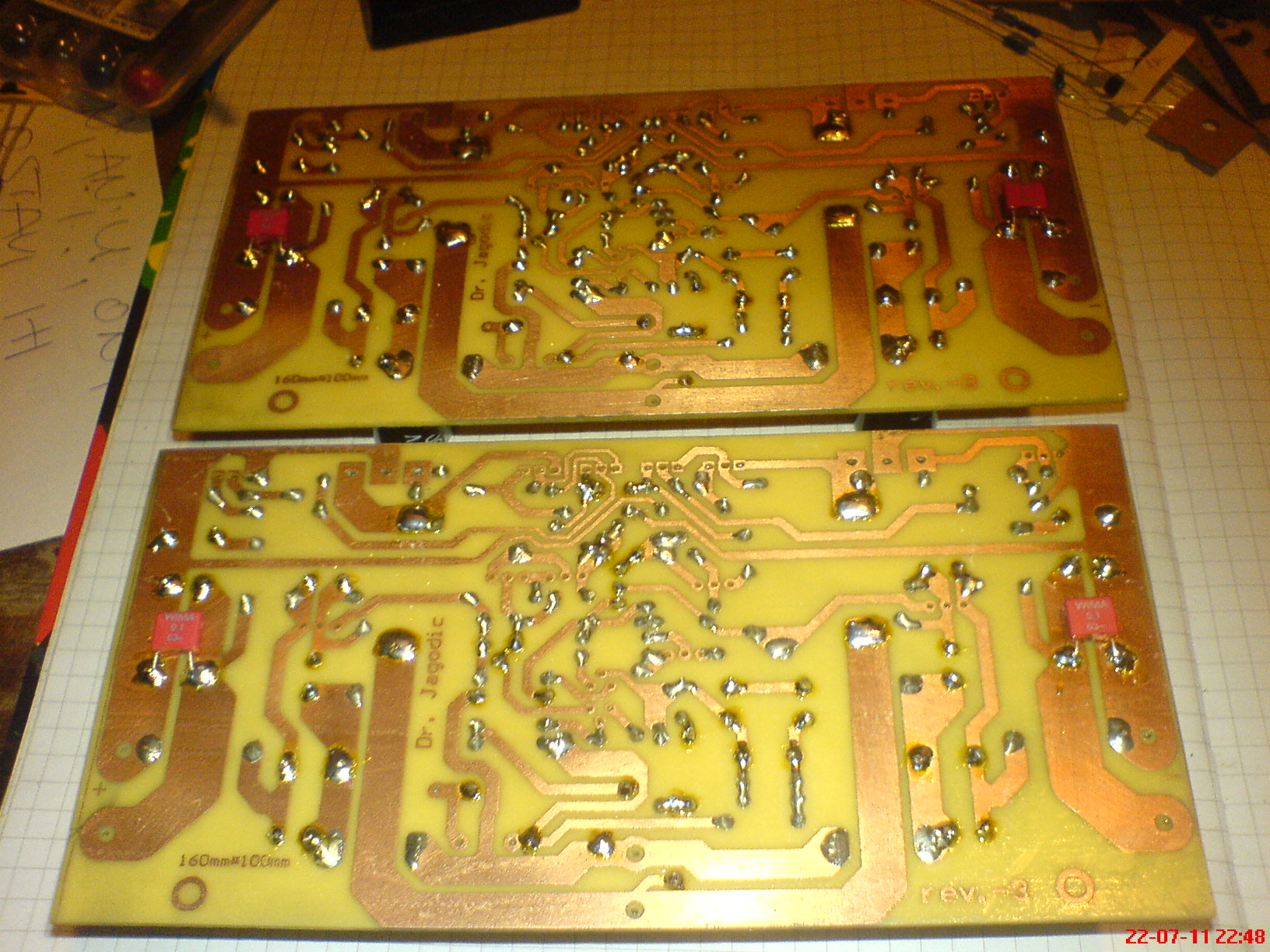

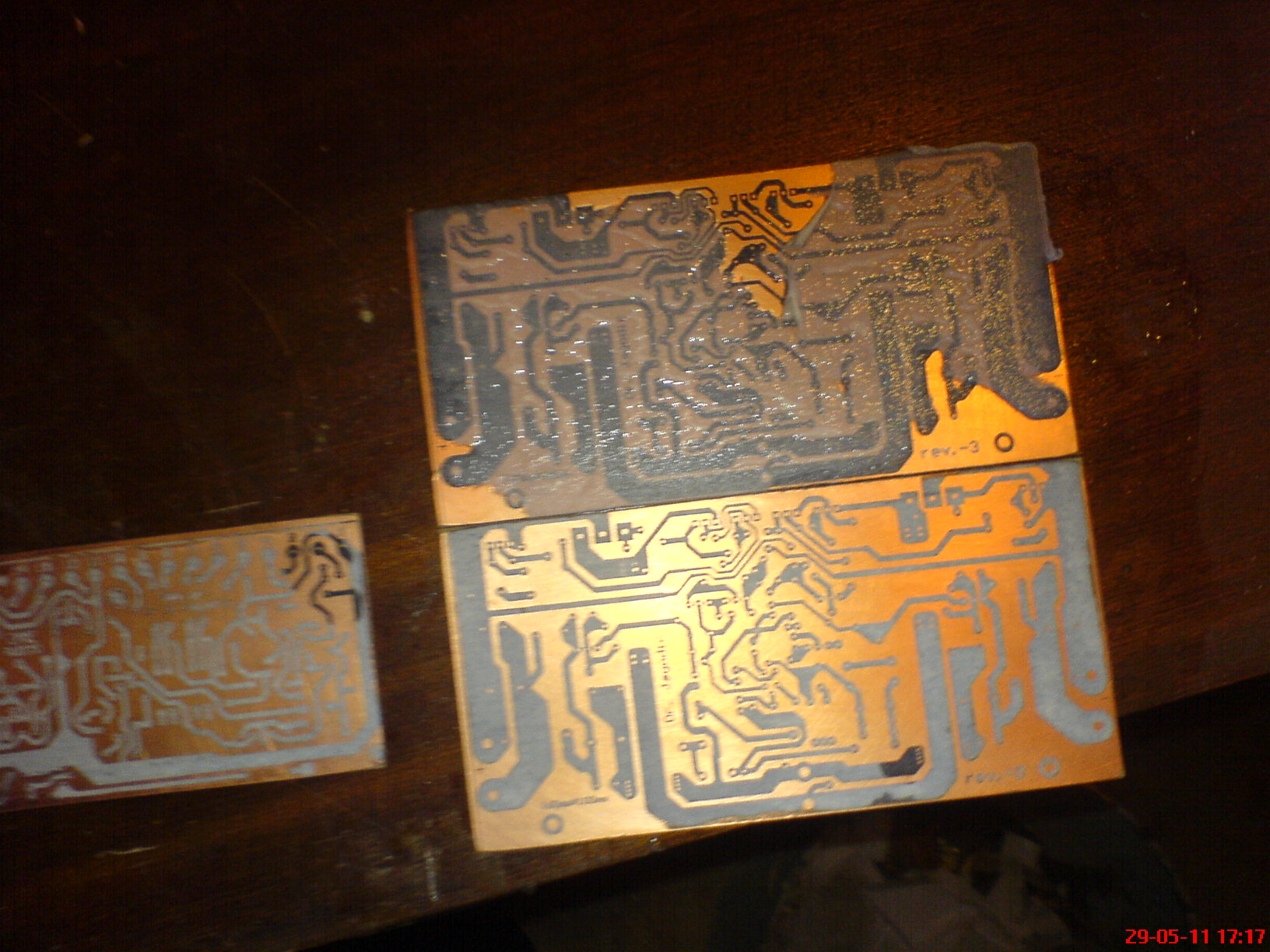

Radilo se malo. Došli neki djelići pa sam korak bliže do cilja. Dobili se i trimeri 100E T93Y-B, iste boje i kontam sad će biti isti kanali kad ono, ranije nabavljeni 220µF/63 Frolyt, jedan komad spljošten. Sad mi se opet razlikuju kanali. Imam neke J.J kondenzatore, još prije nabavljene za koje nisam siguran kakvi su. Koji je to uopšte proizvođač i da li da to stavljam u Studio? Imam i neke 1000µF/63 J.D ista stvar.

Plocica izgleda bas dobro Kan! Jel iz Viktorove kolekcije? ;)

Dobro me Kan podseti, imam i Ja te pločice. Mislim da je bila neka grupna kupovina na nekom od foruma!

Jeste, GB na Hi-Fi forumu, inače Viktor je dizajnirao te pločice a ja sam u posjed došao tek nedavno.
Znaš li išta za one elektrolite?
Pozzzz

Jedan komad je spljošten!

Ma da, taj je Frolyt a naručio ih 4 komada iz Banzai-Music i k'o za pakost njih nisu imali trenutno pa su ih poslali naknadno. Nažalost u putu je to izgleda neko pritisnuo ili nagazio i sad imam 3 umjesto 4 komada. Onako u kesici se nije primjećivalo. Zanima me da li su ovi ostali (J.J i J.D) neka rđa pa je bolje ne stavljati ih.

Proveri ih u nekom sklopu, nikad čuo za tu firmu.

To je nabavljano u Chipoteci i Orbiter-G pa pretpostavljam da nije neki kvalitet.
U svakom slučaju hvala a možda se još neko javi.

Ja mislim da jos uvek imam jos 4 komada 470u-100V bas tih JD-a, dobio ih iz konrada mada sada bas trazim opet da pogledam neki datasheet ili sta vec ima u opisu i nemaju ih vise. Secam se da nije bilo nekog specijalnog opisa (u suprotnom bi sigurno zapamtio) osim da je bilo napisano da su low esr. Kasnije sam ih izbacio i zamenio Panasonicom.

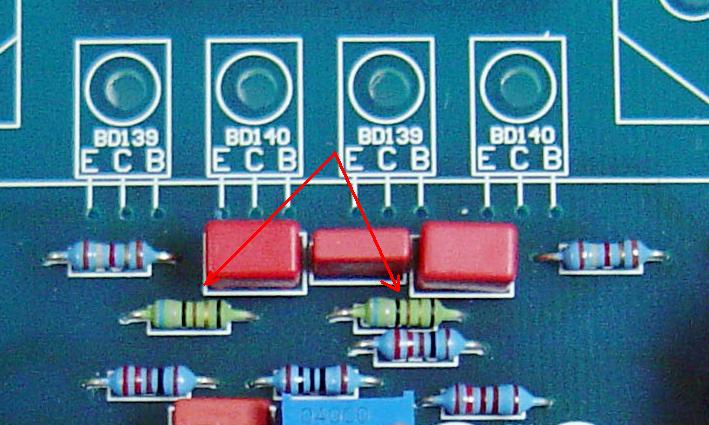

Ovi otpori se dosta griju, i da sam na tvom mjestu stavio bih snažnije, te bi ih odmakao od pločice kako bi imali dosta vazduha za hlađenje ;)

Pozz

Nadam se da 44250 neće zamjeriti što sam ovako upao u temu, htio sam samo da se pohvalim da nešto i ja radim. Nadam se da će ipak naći i poneki koristan savjet.
@vodjang
Hvala na dobrom savjetu. Sad sam opet na mukama jer je na pločici malo mjesta za neki veći otpornik. Jedva sam uspio i ove 1W naći. Malo sam pregledao tvoju temu Studio-SE, koje si ti stavio otpornike, Welwyn, 2W?
Pozzz

Čini mi se da su bili DALE-METAL FILMS 2W ali se ne sjećam više.... Moram pogledati u papirima kad dođem kući...
Mjesta ima kad ostaviš malo duže nogice otpornika.
Ako ne možeš naći snažniji, uzmi duplo veću vrijednost pa veži paralelno i eto ti 2W.
Pozz

Nebojsa, ovo dobro izgleda za sada. Nisam ja dizajnirao ove plocice, samo sam kopirao Borin nacrt u Protelu.

Ma dobro, neće se naljutiti Bora. Vidi se da su razlike male u odnosu na originalnu Borinu pločicu ali svejedno ti si je pripremio za GB i zato sam tako napisao. Izvinjavam se ako sam nehotice ipak bilo koga uvrijedio.
Kako su se tebi pokazali oni otpornici od 6K8, jesu li se previše grijali? Čini mi se da su isti kao kod mene.

Ma sta znam, mozda i hoce! Nema smisla meni pripisivati bilo kakve zasluge kada sam ja to samo precrtao. Jeste da sam jednim delom zasluzan za plocice ali to je Borin nacrt. Znas kako, pravio sam taj Studio-SE medjutim verovao ili ne, to nisam licno testirao, neko je to drugi uradio umesto mene... :D Nisam imao napajanje za njega, to je bio problem, zato ne znam koliko se to greje. Kada sam crtao plocicu uradio sam i simulaciju pojacala. Video sam odprilike koji se otpornik koliko greje i za taj 6.8K sam stavio 1W. Na njemu je napon od oko 42V i shodno tome, dobija se da je disipacija na njemu oko 0.26W. Kod onih mojih plocica, sada su prodate za cenu delova, ovi otpornici su odprilike nekoliko milimetara udaljeni od same plocice, oko 3mm mozda. Ti metaloksid otpronici su od 1W( to je za temperaturu okoline od 70stepeni celcijuza) sto je sasvim dovoljno. Neki su stavili 0.25W(ili 0.6W) i dan danas to radi bez problema! U svakom slucaju moze se staviti jaci otpornik, sigurnije je tako, 2W i uzivaj.

Sramota me da kažem ali nigde ne mogu da nađem šemu za ove pločice.

Ajde neko ko ima da je okači, hvala!

Pokusaj na Borinom sajtu, ne kosta te nista. :D

Ma plašim se da nešto ne iskoči, i da me ugrize.

Bicu tu pored, nemoj da se plasis!

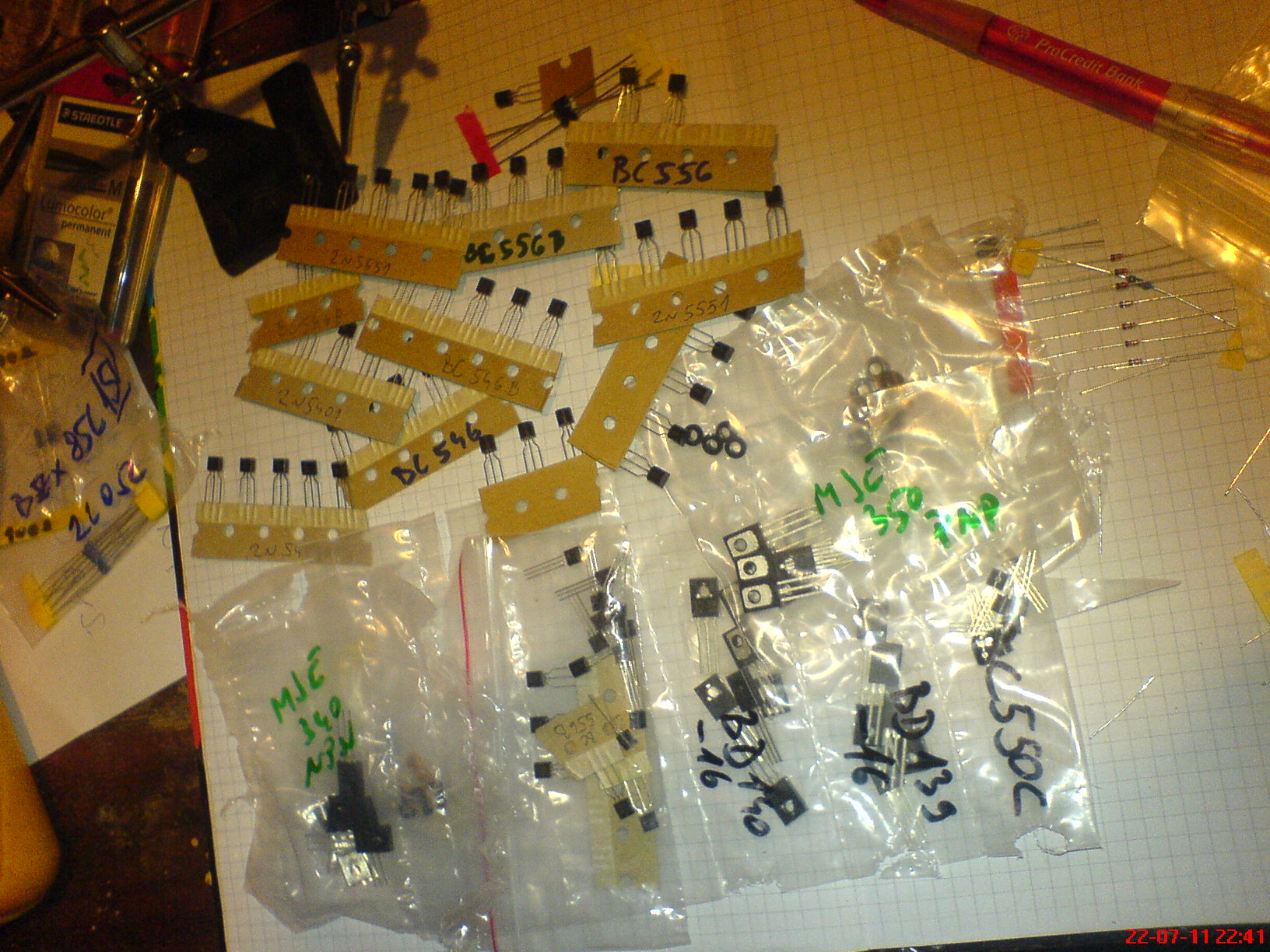

Nego Nebojsa, koje tranzistore planiras da stavis?

Ja bih pustio punicu da pogleda, pa i ako nešto iskoči ....... :D

Viktore s tranzistorima sam totalno zblesan. Izlazne i 2SA1249/2SC3117 sam nabavio u tadašnjem GB-u ali nažalost ovi drugi nisu bili ni iz iste grupe pojačanja. Poslije sam nabavljao još svašta i BD i MJE ali na kraju bi uvijek dobio NPN od jednog a PNP od drugog proizvođača. Jedino imam nešto solidnih MJE340/350. Sad sam nešto preko prijatelja iz RH nabavljao iz Farnella i vjerovatno ću kod njih ponovo naručiti sve pobudne i ulazne tranzistore.

Ovde u Srbiji je situacija malo bolja. Zavisi sada i koji su tranzistori u pitanju, ali uzmimo za slucaj BD139 i BD140. Mogu se nabaviti od istog proizvodjaca u totalno plasticnom kucistu tako da vise nije potreban liskun. U pitanju je BD139-16 i BD140-16, Fairchild ih pravi. Mislim da je Fairchild ozbiljna firma za razliku od onih CDIL i ostalih...Pre par meseci sam ih kupovao! Za MJE340 i MJE350 ne mogu sa sigurnoscu da kazem, jer ih nisam uzimao skoro, ali koliko mi se cini, isto ih ima u totalno plasticnom kucistu od Fairchild-a. oznake KSE340 i KSE350.

Da doam jos nesto. Mislim da mouser trenutno ima solidnu ponudu tranzistora. Potrazi malo tamo ako si u mogucnosti da kupujes od njih. Kucaj u pretrazi 2SC a takodje i KSC pa vidi sta sve ima...

_{[Ovu poruku je menjao viktor1986 dana 25.05.2011. u 21:47 GMT+1]}

Kan nema frke slobodno "upadaj"! ;) Mene stisli problemi egzistencijalne prirode,pa sam sad na "privremenom radu" kod brata u Negotinu,pratim desavanja na forumu sa mobilnog i nista ne radim po pitanju elektronike,pa mi je raj za oci kad vidim ovako nesto sto si ti napravio do sad. Stvarno si... E-T (skoro) kao Viktor! ;) Pozdrav drustvo!

Kan rekoh ti ja ovdje je sve puno E.T-a:))
Pozdrav.

Heh, nikko tebi je najteže ali nedaj se.
Viktore hvala na informaciji ali nikako da osvanem u Bgd. Već nekoliko puta sam odgodio putovanje ali možda ipak ovo ljeto uspijem. Svakako vrijedna informacija za 44250 i nadam se da će lakše doći do tranzistora. Ja mogu da ga pomognem sa nekoliko komada CDIL tranzistora :D Već dugo skupljam, naručujem ali kao što sam već napisao nikako ni proizvođača da sastavim a kamoli nešto drugo. Najviše mi je žao što su 2SA1249/2SC3117 raspar. Svi 2SA, 14 komada, su grupa E a 2SC, 10 komada su S i 4 komada T grupa. Ova E i nema u datasheet-u. Za Mouser ne znam šta si mislio jer ima samo 2SC5200/2SA1943. Neke zamjene niti znam niti imam kad da proučavam pa ću se držati tipova navedenih u shemi. Čokoladice sam nabavio pa mi ovi i nisu interesantni. Pokušaću iz ove gomile BD i MJE koju imam da proberem parove pa mi se možda i posreći.
Pozz

Ja sam u Srbii nasao 2SC3117 i 2SA1249, svi su bili iz S hfe klasifikacije. Oni su kupljeni u mgelectronic-u u Nisu. Proverite na sajtu, imaju dosta toga ali svakako zvati telefonom i proveriti iz koje su hfe klasifikacije ako se neko odluci za kupovinu. Pored 2SC5200, mouser ima jos brdo tranzistora a najvise izlaznih...nadje se i neki par u to126 kucistu.

Korisne informacije uvijek dobro dođu,naročito ove što ostaju zapisane :) Danas sam došao iz Negotina i poslije podne uradio ovo;

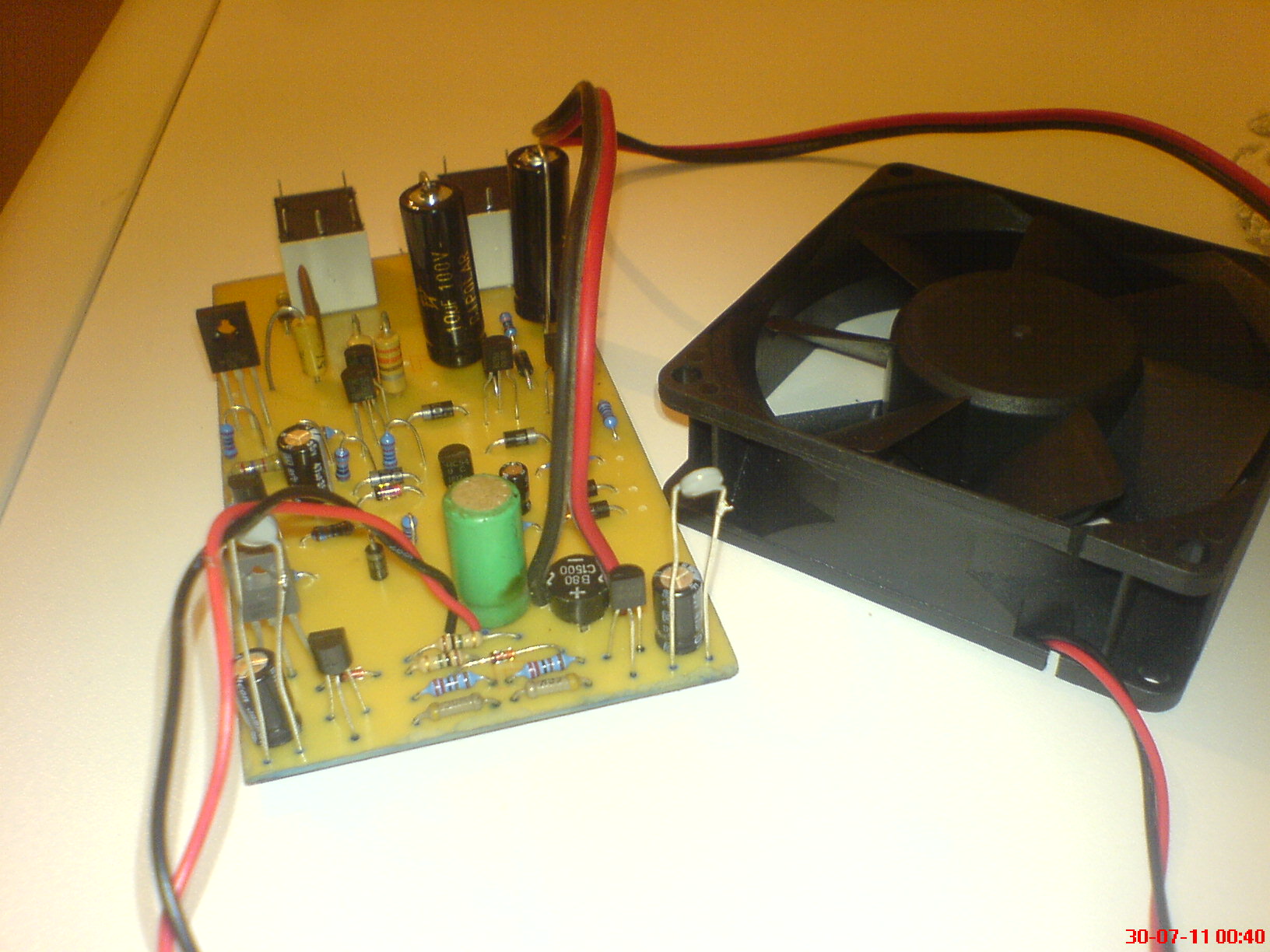

Pločica zaštite i sama zaštita namjenjene su nečem drugom,STUDIO-SE će biti zaštićen "pajserom"(nema prelaznog otpora na kontaktima jer nema ni kantakata) koji je već gotov i čeka ostatak priče.

Nek si ti nama došao, sve je zamrlo bez tebe. Još samo da se nikko javi ali njemu je izgleda bio dan-D.

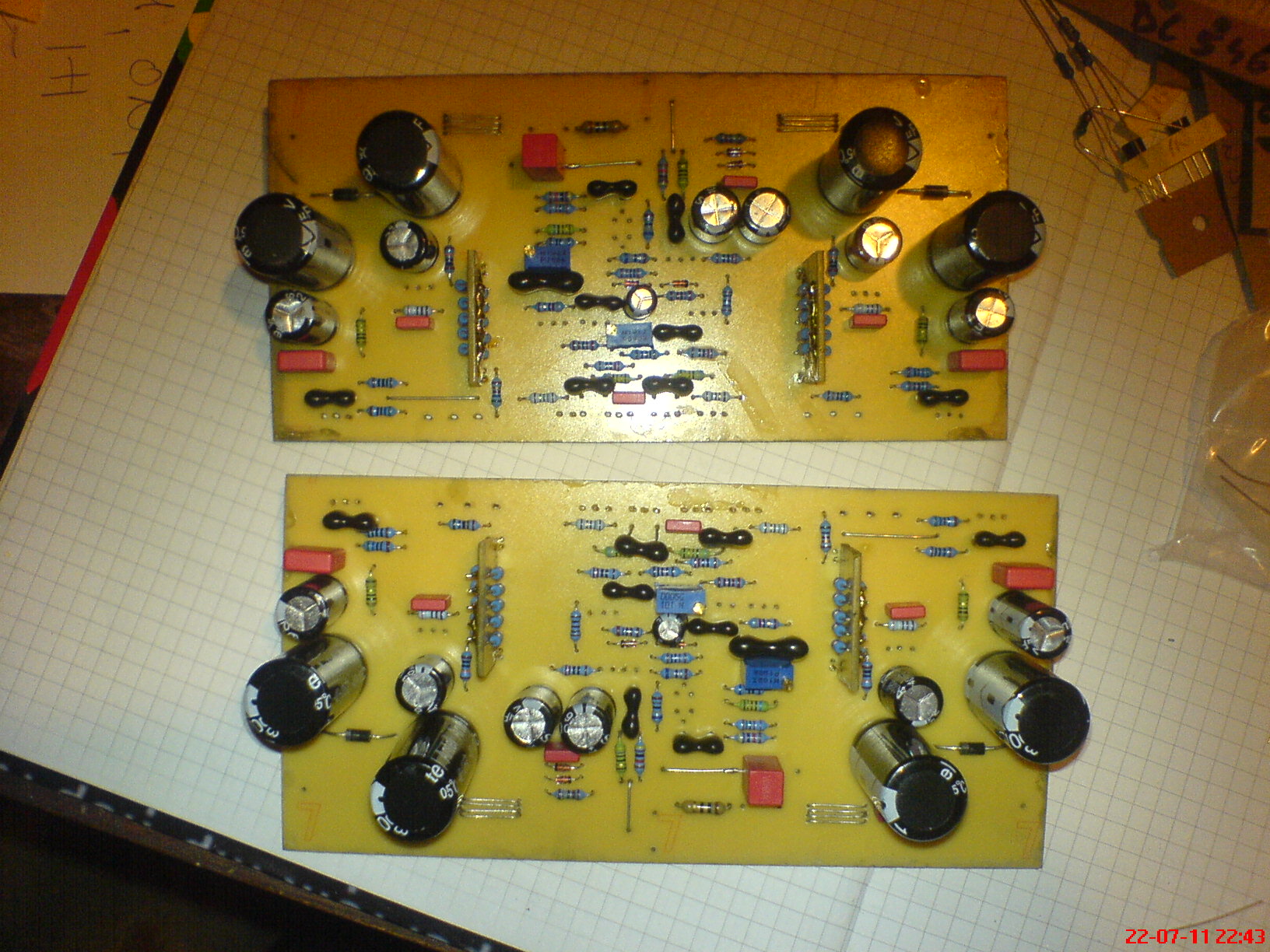

Bio si stvarno vrijedan i fino si pločice uradio. Da li si već prikupio dijelove?
Padove nisi dodao i nadam se da ćeš imati sreće sa nabavkom trimera (ako nisi to već završio)

Pozz

Alal vera!!!

Kako je lako kad se gledaju slike i drugi neko radi. Pre ili kasnije moracu i ja da probam.

Svaka cast.

Ehej drug kan! mislio sam na to što si rekao za produženje padova zbog trimera,ali planirao sam višeobrtne one plavce da kupim a njih uglavnom ima na lagerima,koštaju oko 1evro (http://www.kelco.rs/katalog/komponente.php?IDgroupweb=363) a obični najobičniji trimeri malo niže od 0,4 evra(http://www.kelco.rs/katalog/komponente.php?IDgroupweb=251). Razlika jeste tri puta ali ne radi se o velikim ciframa tako da ću "prelomiti" i ići na veću cifru. Inače nisam spreman još za neku ozbiljniju kupovinu,svaki dan nešto novo saznam na ovom i drugim forumima u vezi nabavke. Najvjerovatnije će prvi "pasti" plavi i zeleni otpornici (metal-film i metal-oksid) a zatim kondezatori(danas na hi-fi forumu čitao zanimljivu temu o njima) i tranzistori(viktor je ovde "doktorirao" na tu temu )

nikko nešto ćuti ovih dana,ili sprema stan ili sprema nešto veliko što radi na silicijum i bijeli dim dobro znamo da je on pun iznenađenja,javiće se sigurno!

Ma ti plavci su mene sje...., al' dobro ja sam izgleda najveći pehista sa nabavkom dijelova. Mogao bih knjigu da napišem. Mislim da ti imaš bolje mogućnosti za nabavku a valjda i sreće pa sigurno neće ni biti problema.
Nastavi nas izvještavati o napretku.

Ma nije uopšte neki problem ni kad radiš,skoro kao na slikama! 1993-4-te kad sam uradio prvo ozbiljnije tranzistorsko pojačalce od 50W za izradu pločice mi je trebala dobra koncentracija i trud (tačkanje po pločici pa onda spajanje tačkica markerom) a danas najveći dio posla odrade računar,laser-štampač i pegla,mnogo brže jednostavnije i bez šanse da negdje povučeš pogrešnu liniju. Nagrizanje je ostalo isto,s tim što danas umjesto hidrogena i sone kiseline koristim feril-hlorid-mnogo mi je zahvalniji iako je dosta skuplji u startu. Za razliku od kombinacije sone kiseline i hidrogena (kojeg moraš dobro čuvati kako ne bi izlapio) feril-hlorid možeš koristiti sve dok nagriza bakar. Kod mene je količina od dve litre rastvora nagrizla do sad oko dva pertinaksa 200x300mm a i dalje nagriza. U uputstvu piše da ga je moguće do neke mjere pojačati dodavanjem sone kiseline. Dobro nagriza samo ga treba dobro zagrijati a pločice okrenuti da bakar gleda prema dnu posude da bi se sve odigralo brže. Možeš vidjeti po vremenu u uglu slika koje sam postavio,mislim da nije trebalo duže od 7-8 minuta da se sve tri pločice nagrizu. Može se to i bolje nekim drugim metodama(sreća pa mi aparat pravi mutne slike i sve izgleda odlično,ne mijenjam ga ni po živu glavu ),nisu "high-end" ali su "by my hand" i sasvim mi zadovoljavaju prohtjeve,dovoljno mi je kad ostanu ona sitna slova što obilježavaju veličinu pločice. Ako se nekad odlučiš da praviš sam pločice toner-transfer metodom tu sam da te savjetujem najbolje što znam i umijem. Meni je pored svih tekstova na forumima mnogo svojim iskustvom pomogao mserifov(Fehim Begić) što preko privatnih poruka što preko skajpa,našao se kad je trebalo pa taj običaj valja i nastaviti.

Nemam sa njima nešto previše iskustva,kupio sam do sad par komada i nisam imao problema,često viđam da ih i drugi koriste...pa valjda neće biti problema...


Ej sad sam se sjetio-pa kan ti si mi onaj dan kad sam uradio prve kopije laserskim štampačem dao par savjeta u vezi vrste papira,debljine,načina štampanja i pravovremeno se našao da me savjetuješ "u pet do dvanaest" tj. kad sam bio na samim vratima kopirnice/štamparije,sad mi pade na pamet! Da da daaa,sad sam se sjetio...

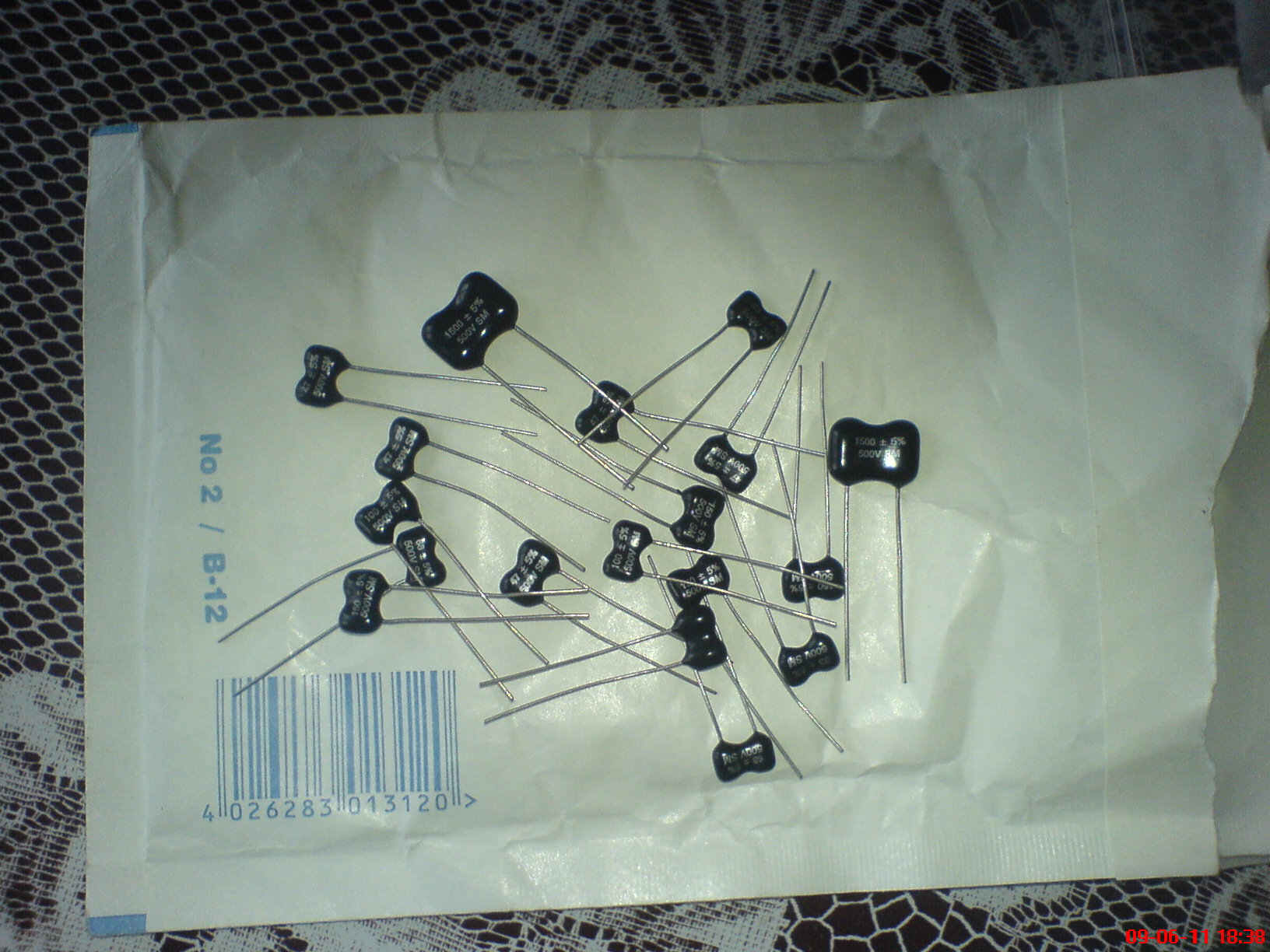

Stiglo pismo iz --------e


i u njemu


PIKOFARADI ZA STUDIO-SE! E-heeeeej!

Jeste da ima još puno toga za kupovinu ali ovo mi je bilo najteže i najkomplikovanije za nabaviti!

Odoh da se radujem! >E-heeej!

Opa! Da li ja to dobro vidim Aleksandre, jel su ono silver mica kondenzatori? Odakle si ih porucio i po kojoj ceni?

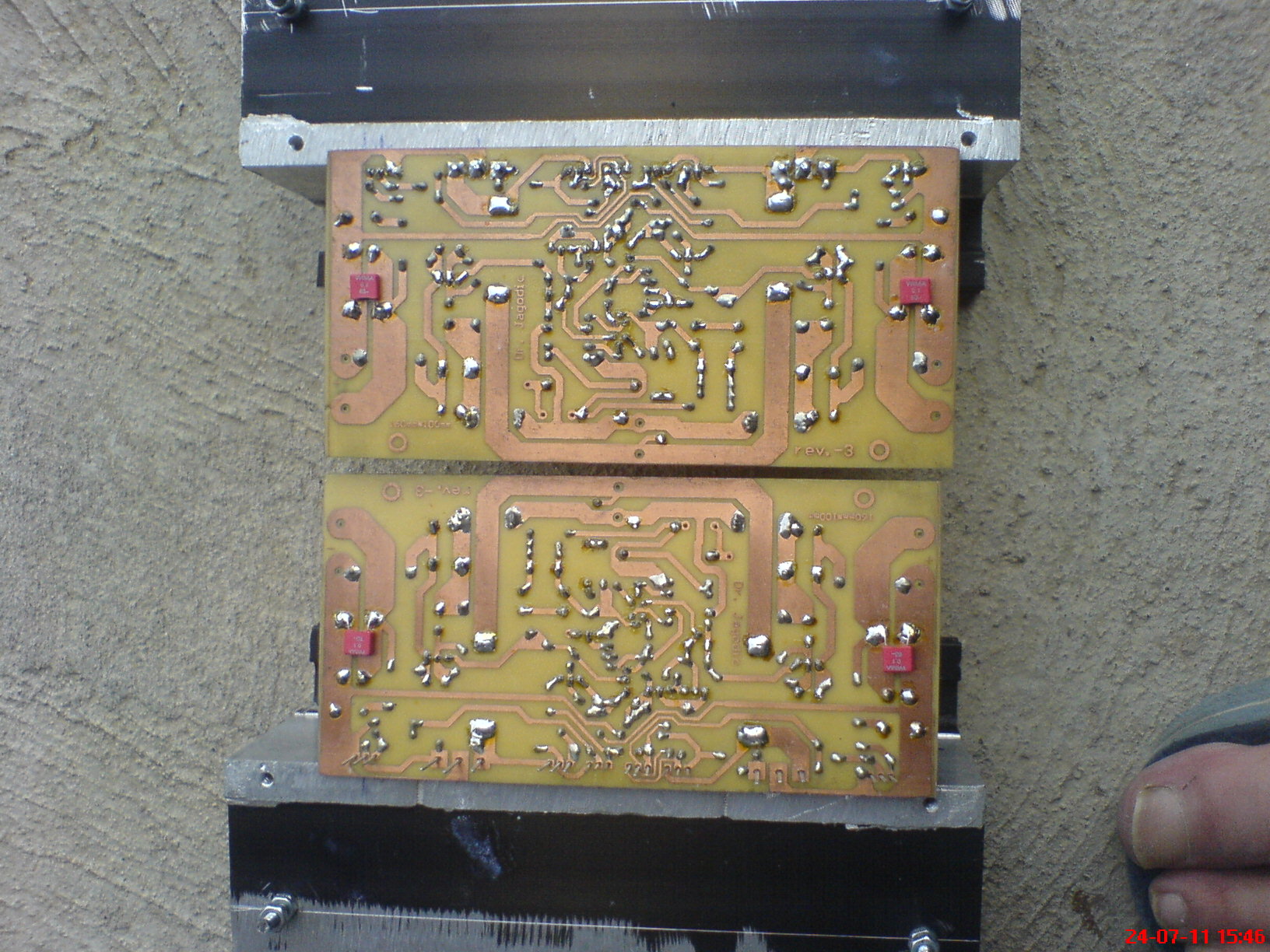

Moraces da podebljas vodove za + i - napajanje koji vode do kolektora izlaznih tranzistora. Zasto je to tako, vitroplast je bio manji ili...? Sada ce ti biti teze sa montazom onih silnih tranzistora na L profil.

Kombinacija d.veljko-ve adrese http://www.justradios.com/cart.html i brata u inostranstvu koji nije htio da mi kaže cijenu,i poštarinu je on platio. Da sam naručivao veću količinu skupljih stvari sigurno ne bi prošao "klot" (ubiće me ako ovo pročita) Sledeći put ću probati da naručim odavde-sve preko d.veljkovih uputstava,samo da nabavim i "kreditiram" jednu "pay-pal" karticu. Moj otac tako nešto ima,nabavio u "Banci Intesa" ovde kod nas,baš ću da ga pitam šta i kako kad se vrati iz R.Hrvatske za koji dan.

Pločicu jesam kratio,ali ne zato što je nisam imao dovoljno već zato što nemam L-profil 4x4cm i debljine bar 3mm,a trenutno ni 1600RSD za jedan cijeli komad... Vod ću pojačati bakarnom žicom,nadam se da nisam mnogo pogriješio što sam "ukinuo" taj L-profil. Pozdrav!

I treba da se radujes, stigli su ti pravi delovi! Samo guraj dalje!

Aluminijumski L profil imas da kupis kod Rajana u Zemun Polju, ima razlicitih dimenzija i debljina. Mislim da na forumu ima neki kontakt telefon a dobra stvar je sto mozes da uzmes na meru, ne mora dakle 3m ili tako nesto slicno!

Kad bi čovjek znao gdje će pasti,tu bi sjeo...znao sam za njih ali nisam znao da sjeku na mjeru. Danas ću gledati da naletim do njih pa da vidim iz prve ruke šta imaju i po kojim cijenama. Cijena koju sam naveo je iz jednog drugog stovarišta sa Altine-Zemun. Kad čovjek pogleda i nije to kod njih tako skupo,jedino što je u komadu.




E-heeeeeeej! Pozdrav 1OXB!

Danas ću u neku "domaću" nabavku,koliko mi finansije dozvole. Gledaću makar da pokupujem sve otpornike za studio,i izlazne 2SA/2SC i IRF tranzistore za dogc-mk3 koji sam zeznuo sedmicu ranije,ako je neki od ostalih u kvaru njih imam "na lageru". Svaki korak napred je plus,a u nedelju naveče ću u studiju valjda imati složene te male kapacitete i plave i zelene otpornike (i slušati popravljen dogcmk3 ),elektrolitske kondezatore ću gledati da nabavim nešto kvalitetnije u "silkenu". Nikad još nisam bio tamo a obradovala me vijest da je ono što je u ponudi na netu samo dio ponude,a čitao sam da se može poručiti i ono što nemaju,samo treba strpljenja. Viktor već ima uigrane sisteme nabavke,većina nas se tu tek "uči da pliva".

Veliki pozdrav!

Pozdrav svima. Na zalost nemam me mnogo ni cesto na forumu. Trenutno sam zaokupljen nekim ruznim stvarima o meni na jednom drugom forumu na kome nisam ni clan pa sam tome posvecen.

Ziveli momci, samo radite a ja cu se truditi da navracam......

Upravo čitam.

Na mnoge na tom forumu ce uticati njegova petogodisnja "dobrota" i slanje porudzbina, a verovatno nece ni videti njegov stav prema tim istim clanovima na forumu: "Jbga, treba da znas da bi se svi oni govnari na forumu jeb**i ali da im ne udje.
-I posle ti Impuls objavi shemu. " Svakako ce vecini biti bitnije da ostanu dobri sa njim i podrze ga jer mnogo vise vredi jedan takav covek "preko" koji hoce i moze da ti posalje sta treba i kad ti treba, nego neki Bora koji je i inace vise-manje jednom broju ljudi trn u oku iz ko zna sve kakvih razloga! No, fer je da se zna istina.

Iskren da budem ništa mi nije jasno, al' ko zna zašto je to dobro??!!

Jedini mi je na pameti Pile.

Zeone-pročitaj ponovo!

Pile više nije živ(neka počiva u miru) a koliko sam čitao o njemu,nije ni živio u inostranstvu. Riječ je o nekom drugom.

_{[Ovu poruku je menjao 44250 dana 11.06.2011. u 06:49 GMT+1]}

Boro,svi se mi sa foruma manje-više družimo i privatno,neki uživo a mnogi virtuelno preko privatnih poruka ovde,preko e-mailova ili Facebook-a i radujemo se kad se ko oženi,čeka bebu,napravi pojačalo,smijemo se izgorjelim tranzistorima i zbijamo šale na taj račun...i nema nikoga-ali baš nikoga sa kim se ja družim na ovaj ili onaj način da nije primjetio da vas nema u poslednje vrijeme,i skoro svi su pretpostavili da je u pitanju neko razočarenje i prevara u kojoj ste vi oštećena strana. Glupo zvuči kad se ovako nešto kaže među muškarcima-ali svi smo jednoglasni u tome da nam svima nedostajete u druženju i savjetima. Jako je lijepo čitajući vraćati se u neko ranije vrijeme gdje je svaki četvrti-peti post bio vaš,neka šala,opaska,predlog,sugestija pa čak i moralna "packa" da se čovjek upita šta je to napisao!(i sam sam jednom otvorio dlanove...) Zbog svega toga sam i poželio da postanem član ovog foruma i MISLIM da sam postao bolja osoba,kao i mnogi ovde. Niko od nas ne zna u kakvoj ste konkreno situaciji,ali siguran sam da je 99.999999999999% svih nas bezuslovno na vašoj strani,prosto-poznavajući vas i vaše stavove preko ovog pa i drugih foruma-ubjeđeni smo u ispravnost vaših postupaka.

NE DAJ SE!

O kojem se forumu radi?????
Svako dobro G.Bori!!!!

Radi se o DIYAudio.rs forumu http://www.diyaudio.rs/topic/3...na/page__pid__82768#entry82768

Eto kako se odmah zakljucavaju teme koje "ne odgovaraju"! Vrlo zgodno! I korisno!!!

Taman se spremo da se sjetim familije,sto blize sto ostatka,kad ono nista.
Ama G.Boro vi ste meni Bog,a ove ostale poslejm u milion PM.Nemojte se sikirati i to uizmati srcu.
Ljudi su obicna g.vna koja brzo zaborave neke stvari,sto ste bolji oni su gori.
Vama postovanje.

Baš tako! čitao sam tekst ali nisam uspio do kraja... Nema tu vama ko šta reći,poštenje danas nije na cijeni,a pošteni su lake mete. Pružiš ruku nekome,a on ti je iščupa iz ramena,bijednik...

Nemam riječi.


Eeee Boro,naš Boro...

Neko je uvek kolateralna šteta.

Da,samo je cilj loš.

Ipak je ovo Real Life, svakojakih ima.

Na žalost.

Koga zanima da do kraja procita tekst on i dalje postoji ovde: http://www.diyaudio.rs/topic/3...page__view__findpost__p__82768

Zavrseno je to momci, ponovo sam platio skolu... to kao da je meni pevao Djoka Balasevic:
"jbga, sam je isko
sta je navrac'o u disko
kad je zano da mi ide
na .... ziiivvac"

uradio sam još jedan "copy/paste" cijelog teksta,u mom računaru je neće moći zaključati niti mi zabraniti da je objavljujem gdje god želim. Ako igdje postoji demokratija u ovoj zemlji onda je to u slobodi informacija.

Ovo je jedno ružno iskustvo koje na žalost NE treba zaboraviti. Ne ponovilo se,nikom.

Vec ja napisah da se G.Bora ne sikirate.
A sto se tice idola u vezi sa temom audio stvari,od raznih drugih ino.idola.Iz Srbije Borivoje Jagodic i Dejan Veslinovic.
Puno od njih nauco,imali strpljenja da odgovarju na moja dosadna pitanja.
Tek sada kontam onoga Austrijanca sa onom Aksom i ne objavljivanja sema.
Vama pozdrav i hvala.
Izvini Alex sto ti temu zatrovasmo:)))

Dobro je, evo ja molim NECEMO VISE NISTA O TOME!
Idemo dalje sa Aleksandrovim projektom.

Prijatelji,nikakav problem. Nije trovanje teme,neke stvari ipak treba znati,a čovjeku makar malo zna biti lakše kad nekome kaže svoju muku pa makar mu slušalac bio potpuno nepoznat lik. Mi se nismo vidjeli,ali daleko daleko od toga da se ne poznajemo. Idemo dalje...

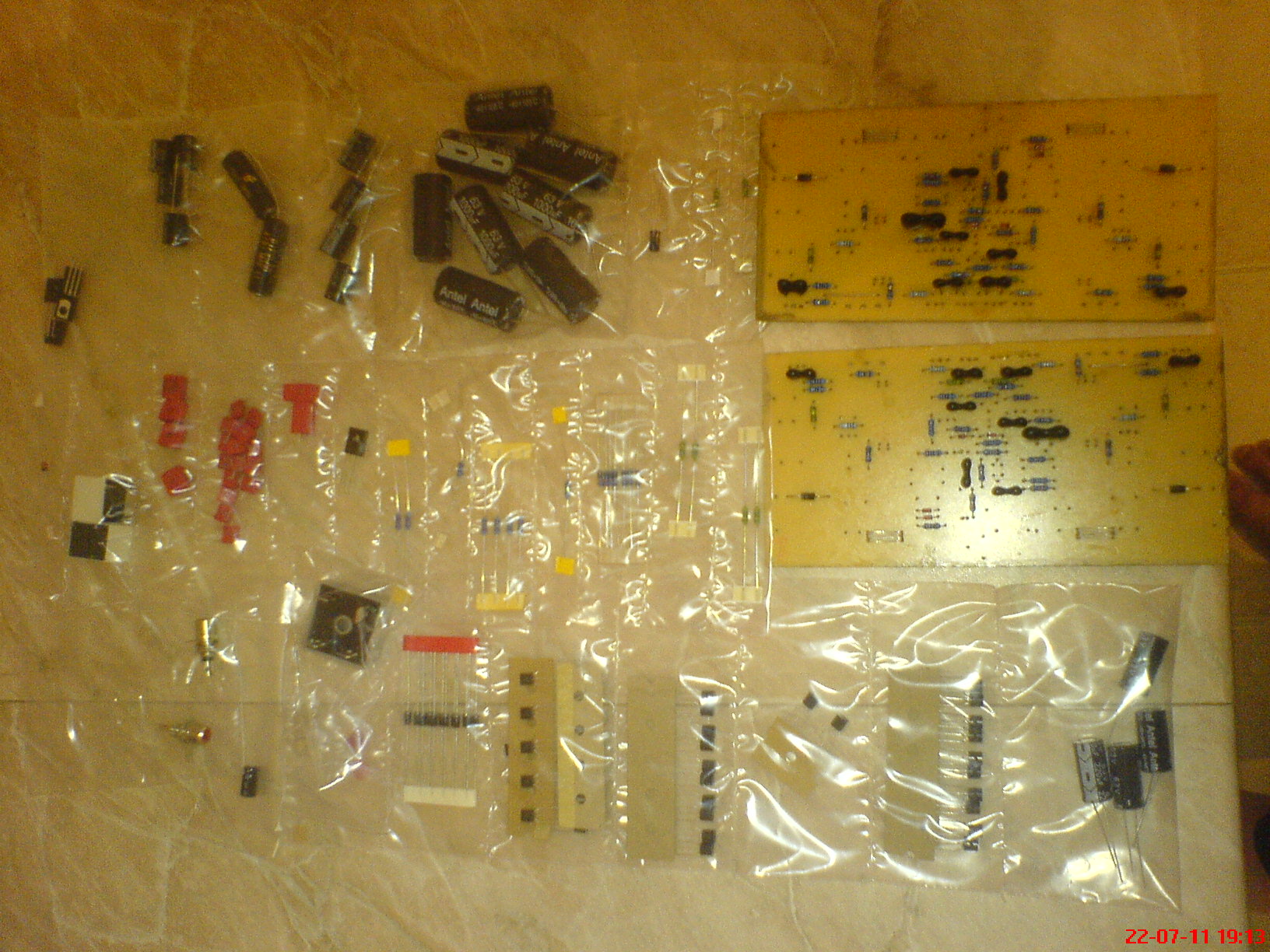

Bio sam danas u kupovini,uglavnom pazario otpornike. Evo šta sam danas uradio...




Još trebam dokupiti ove sitnije tranzistore,nF-blokove,elektrolitske kondezatore nešto boljeg kvaliteta,jak grec(kondezatori u ispravljaču imaju 69000uF,biće tu povuci-potegni sa početnom strujom) i ulazne i izlazne konektore. Onda ostaje stvar šminke(šmirgla,boja...ventilator...) a prije šminke obavezno slušanje! :)
Mada o-tom po-tom,do toga će se još malo pričekati...

Ovo je za svaku pohvalu!

Kad može da očekujemo prvo uključenje i jel si sam radeo pločice ili...?

A tu ima da se načekamo

Ha ha haaa,e tu si u pravu! ;) Kad bi rekao "ne žurim nigdje" odao bi lažni utisak strpljivog čovjeka...finansije...




Jesam imenjače,sam radim uglavnom sve što se tiče nagrizanja pločice,bušenja,sječenja,lemljenja,pravljenja kutija...gledam da kupujem samo ono što moram...finansije...

Ma polako,skupiće se koji dinar i za ostatak svih ovih mojih priča,sutra ću se pozabaviti popravkom dogc-mk3 što sam ga sj+++o prije sedam dana. Kupio sam šest sijalica 12V 21W i gomilu pipalica. Planiram da sijalice spojim redno u dve grupe po tri sijalice,na taj način dobio bi dva "sigurnosna otpornika" svaki radnog napona 36V i snage 63W koji bi mi štitili izlazne tranzistore. Ne znam koliko boljki bi imao takav zaštitni otpornik u odnosu na pravi otpornik od recimo 20 Ohm koji bi koristio u iste svrhe? Otpor sijalica se mijenja pri povećanju struje...ima li to kakve štetne posljedice pri prvom uključenju?

http://www.diyaudio.rs/topic/3...page__view__findpost__p__82968

nije bas tako...fer je da se zna istina :)





_{[Ovu poruku je menjao PCHW dana 13.06.2011. u 00:10 GMT+1]}

Svakako. Onda treba zamoliti ljude koji vode taj forum gde je sve i pocelo, da se i ta istina cuje!
Moja istina se vec nalazi tamo postavljena ljubaznoscu jednog clana. Ja nisam niti cu biti clan tog foruma, ali covek koji je "druga strana price" jeste tamo clan i valjda ce imati pravo i mogucnost da napise sta zeli?!

ja vodim taj forum - na mom je serveru

Pozdravljam te. Jeli tvoj nick tamo MIKORIST?

ko nije clan mog foruma ne moze se ni pisati o njemu.

ili si clan ili nisi clan.

ako si clan imas sva prava kao i ostali.

niko me ne moze podkupiti sve gledam podjednako tamo.

advokate ne priznajem. priznajem tebe licno.

ako neko bude pricao o tebi (za ili protiv) na onakav nacin banovacu ga.

Mikorist

Da, mislio sam da si ti. Puno uvazavanje sa moje strane. Ne znamo se licno ali si uvek bio vrlo korektan prema meni koliko se secam. Mislim da si me i pozivao da postanem clan ali sam ja na ljubaznost ipak odgovorio odbijanjem, mada molim da to nikako ne shvatis licno jer to sa tobom kao covekom nema nikakve veze. Drugi ljudi su tamo razlog mog odbijanja.
Sasvim podrzavam tvoje pravo da svoj forum vodis na svoj nacin i ne smatram te odgovornim za prisustvo nekih ljudi tamo (ne mislim na Scopea). To sto se meni neko ne svidja ili mi ne prija, uopste ne znaci da i drugima treba tako da bude! Drustvo tamo lepo zivi i zabavlja se, radi zajedno... sta ces vise. Meni dosta toga ne prija pa iz tog razloga nisam clan i na zalost necu moci da nastavim diskusiju imajuci u vidu sasvim fer uslove koje si u proslom postu izneo. Takodje ti se zahvaljujem i za odlucnost da ne dozvolis "razmazivanje" o meni ili u vezi mene... to samo potvrdjuje tvoju korektnost! Hvala lepo!

Koliko se secam, u pocetku je bila prica da se prodaje Calor da bi se to zatim prosirilo i na plocice nekih drugih pojacala sa Borine web strane. Scope-u se nisu bas dopadale dimenije plocica pa mi je rekao da pokusam da smanjujem dimenzije kako bi plocice bile jeftinije za izradu. Sve sam ja to radio u nadi da ce sve to krenuti lepo kao sto i treba da bude. Neke dizajne, Tehno, Sigma a mozda jos koji su pretrpeli se izmene i poslati Scope-u tako da samo posalje fabrici fajl i dobije profi ploce. I on posle meni na forumu napise da mi nikada nije trazio da smanjujem dimenije! Strasno, a imam dokaz o tome jer sam postavio mejl u kome
je to trazio!!! Sta posle ja da mislim o njemu? Tacno je da mi je Scope trazio da smanjim plocicu za FlatBT, i to sam uradio. Naravno Bora je bio upoznat sa time koliko se secam jer smo bili u kontaktu. Kao poklon, dobio sam dve plocice za FlatBT i THETA amp iako nista nisam ni trazio za to.Evo, i sada mi stoje u fioci potpuno prazne. I Bori sam pisao da mi je glupo da bilo sta naplacujem jer mi je on xxxxx puta pomagao kada sam imao neki problem i potrebu za nekim njegovim dizajnom. Sve sto sam radio je bilo u interesu da se pocne sa ovim kit kompletima ali koliko vidim, Scope je tu imao vecu inicijativu od Bore, kao da su to bili njegovi projekti pa je sam radio sta je hteo i kako je hteo a sa Thetom je bio bas brzoplet. Cudna mi je prica da se odustalo sa plocicama za Techno, Studio, Sigma amp, izgleda da to Scope-u nije bilo zanimljivo. Znam da je Pile bio dobar covek i da je uvek i iz svakog uredjaja izvlacio i poslednju atom koji taj uredjaj moze dati. Bio je sklon modifikacijama i uvek je on odstupao od drugih, ambiciozan i "dzigeras" sto bi se reklo. Moracu opet da kazem da mi je zao sto ga vise nema. Cudna mi je Scope-ova prica kako su on i Pile radili neku zajednicku verziju Thete i da Scope pominje da je to sada neka njegova verzija do te mere da je mislio cak i ime da promeni. A koliko citam iz postova, Bora i Zbotic je sve vreme Piletu sugerisao sta da radi i kako da radi. Mene interesuje zasto nije zaziveo Calor kao KIT komplet, on je bio prvu u planu da se radi? Ne zna covek sta da misli zaista, Scope-a sam ranije video kao coveka koji hoce da pomogne i koji nije zeznuo ni jednog forumasa. Krenulo je lepo sa kitovima a onda odjednom cujem da se Scope vise ne javlja, da kitovi vise nisu aktuelni...Ok, ako vise nece da saradjuje nema tu vise sta da se prica, ako je bilo iz najbolje namere. AKo nije bilo iz najbolje namere onda stvarno...Nazalost kit-ovi se vise nece prodavati i ostace "nesporazum", i svima ce ova prica biti u ruznom secanju iako je sve krenulo iz dobre(?) namere. Scope je sam rekao da nikoga ne krivi sto se tice novca koji je ulozio, ali ako je to sve bilo da bi se dobili neki vrhunski dizajni, a iskreno ne znam sta da mislim povodom toga, onda je malo i platio. Mislim da su i Scope i Bora naucili skolu. U svakom slucaju ono sto sam ja crtao svakako za mene ima vrednost, ali ne novcanu, i to blago cu cuvati za sebe.

Aleksandre, da li su ono 2SC5200 i onaj drugi iz kelco-a? Inace, koliko znam, originalnih 2SC5200 ima u Dayens-u. Nije reklama iako to moze tako izgledati ali bolje da se zna gde i sta ima nadam se? Izgledaju mi kao originalni pa zato pitam. Kako izgleda radnja sada? Nisam bio a niti cu otici sigurno u narednim mesec dana zbog onog mog problema. Nadam se da Marijana radi?!

Samo ti je to na pameti!

Kamo srece da je samo to!!! Salim se malo ali reko da pitam kako to sada izgleda na novoj lokaciji. Nema nam Duleta nesto...Od kada je napravio Legenda ne javlja se vise, nece izgleda vise da se druzi sa nama.

Jes vala Duleta ni na puškometu, a komšije smo. Jel beše on završavao Teslu?

Viktore sta se sikiras,a sto e tice Marijane izgleda da je opasana:).
Elem mene nesto sada muci izgleda da je ok,uzeti neku ideju ili u ovom slucaju xyz tehnicki uredjaj,malo prepraviti nesto i nazivati svojim??
Tebi Viktore vise vejrujem o Bori nema spora tesko je tako kada nekog covjeka blate,barem sada kade je sve jasno.Ono sta sam cito ja glupost ziva,elem nije to nesto posebano pa sto bolan ulazes pare u nesto sto nije "posebno" lik spominje pare pa hebiga 1000$ je nista!
Mozemo to i ovako prevesti,imam koju plocicu od Pedje Rogica,njegov dac je u pitanju Aya II,njega navodim jer je i on ovako prosao kao G.Bora,dobro mozda jos gore ali hajde.I sa njim sam se sit ispricao,nesto isprobavao,i na kraju kupio njegov dac.
Zamjenim one bd-jce za stab.napona,malo rjesim plocicu i eto ga moja ideja idemo u prodjau,poslje cu ja pisati kako je nesto moje??ja sam tu svoj trud ulozio??Neko mi redizajnirao plocicu,jos malo ovo oni i gotovo??
?????????????????
I da bude tuga veca prabonjati po forumima blatiti ljude koji su nam toliko puta pomogli???
Nesto "arhitekata" napisa nista novo Borine seme su,prepisane seme od drugih??????????Ocito mu je tematika bas poznata.
Ma sve u .urac!!!!!!!!!

Da nije ispustio "bjeli dim"??

DA,i 2SC5200 i 2SA1943 su iz kelco-a. Pravo da ti kažem ne bi znao razlikovati originalne od falš i da su mi oba u ruci(nisam imao toliko dodira sa njima),ali njih sam kupovao i početkom godine kad sam radio SymAsymIII,takođe u kelco-u. To pojačalo mi je bilo u pogonu od januara/februara pa baš do juče kad sam završio sa prepakivanjem i popravkom dogc-mk3 dobijenog od Borisa. Sa tim parom u izlazu (2SA1943/2SC5200) mi SymAsym radi odlično i bez ikakvih problema,baš kao i dogc-mk3 od uvijek tako da baš nemam problema sa njima. Čak su oba iz iste grupe pojačanja ( O ) i sa njima planiram izradu DOGC-H,mogu ih kupiti duplo više od bilo kojih drugih i koliko-toliko ih upariti da bi podjednako dijelili opterećenja. Koštaju manje-više dva evra pa se može kupiti šaka-dve za pedesetak evra,što ne uparim uvijek mogu iskoristiti u nekim drugim pojačalima bila ona Borina ili APEX-ova -baš mnoga pojačala ih koriste.

Takođe,kao i ti,mislim da nije reklama uputiti nekoga na pravu adresu,da ga ne bi prevarili. Ako se to smatra reklamom onda se na taj način štiti prevara.

Izvukli su se iz onog vlažnog sparnog podruma u jedno lijepo prizemlje. Radnja sad izgleda baš moderno i skladno,a da se pri tom nije uništila prijatnost prostora. Radio sam dugo godina enterijere pa mi takve stvari "kače" pažnju. Nenapadno,otvoreno. Dvoja al-vrata na ulazu(vuci-guraj),široko predvorje kvadratnog oblika sa pregledno okačenim reklamnim uzorcima unutar tamnih ormana na lijevoj i desnoj strani prostorije,bijeli plafon sa nekolicinom detalja i dupli pult u obliku dve munje jedne kraj druge. Mušterije stoje ispred,a iza pulta sa desne strane sjedi čovjek čije ime rijetko ko zna a uvijek je tu,a sa lijeve strane sjedi ona čije ime svi znaju ( Marijana ),i ona je takođe uvijek tu. Vedri i raspoloženi. Ako ideš od Vuka,oni su u zgradi desno baš prije semafora na Cvjetkovoj pijaci. Mjesto za parking u bulevaru je kao i inače lutrija ali se u donjoj ulici paralelno može naći po neko slobodno mjesto.

Brzo ozdravljenje drug!

@PCHW
Sad su me obavestili da pogledam jednu drugu temu na tvom forumu "Opsta javna licenca" posebno post #66. Ili ti je promaklo ili postoji neki drugi razlog da se opet "razmazuju" ruzne neistine o meni i mojim radovima a bez ikakve tvoje reakcije, mada si koliko pre neki dan napisao da si resen da to vise ne dozvolis jer nisam clan tog foruma pa se ne moze cuti i druga strana. Istina, sada se vise ne pominje moje ime... mozda je to bio dovoljan uslov?!

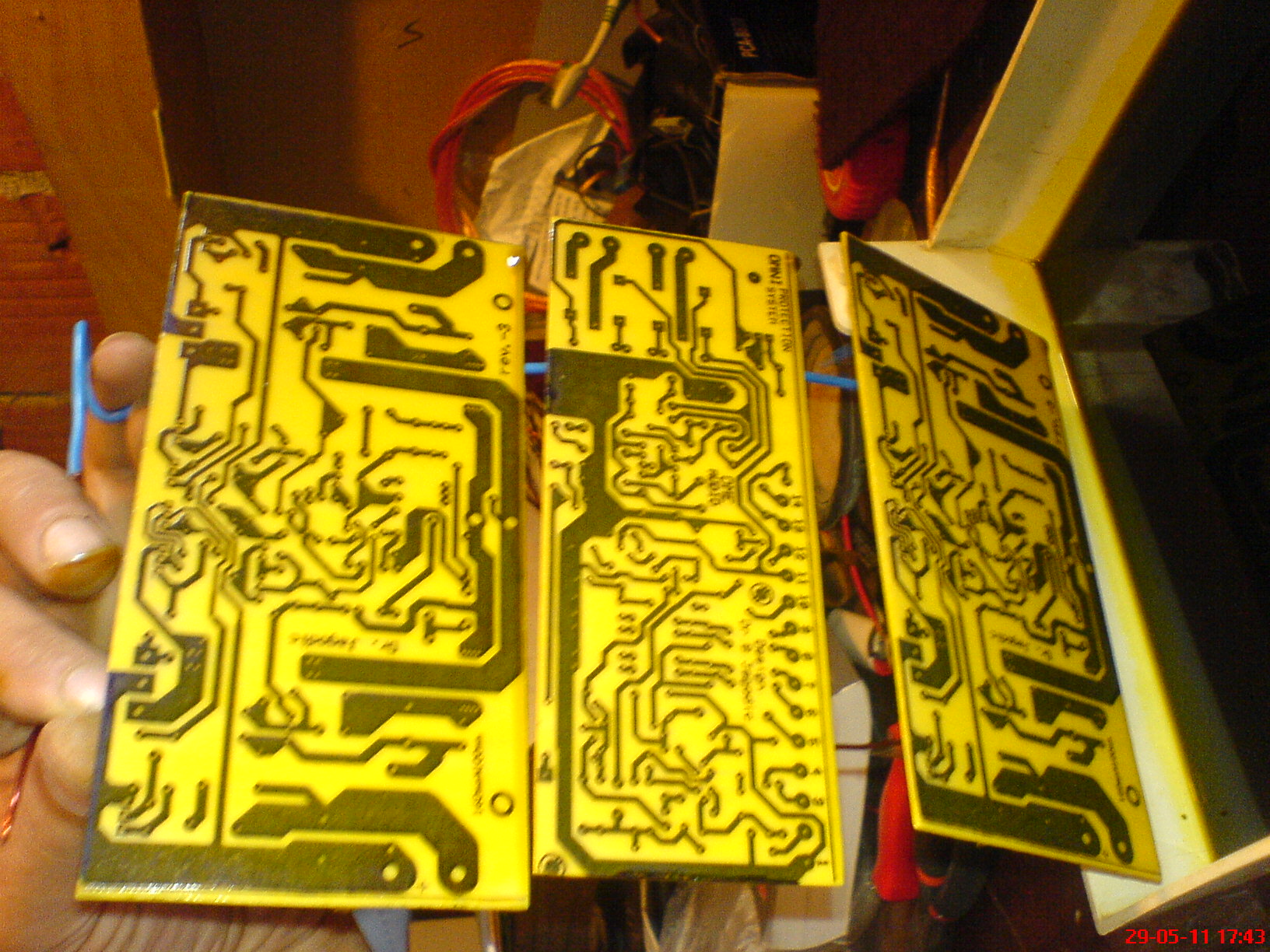

Danas "izgrizao" one male pločice za emitorske otpornike...

Proveri ih, ima dosta zaostalog bakra.

Da ima,to su one linije što zaokružuju pravu veličinu pločice,ali nemaju dodira sa glavnim vodovima. U svakom slučaju hvala na sugestiji.

Nego,moram da kažem:ovaj fero-hlorid je baš prava stvar,naročito kad se zagrije na 50-60°C. Jeste da košta u startu oko 10evra(kupio ga oko nove godine pa se ne sjećam tačne cijene...) ,pakovanje se razblažuje do dve litre gotovog rastvora ali što je najbitnije nagrišće velike površine,ne isparava,koristi se dok god nagriza,kad nagrize to što treba pretoči se nazad u flašu i čeka sledeći "zadatak",čak se može produžiti vijek trajanja dodavanjem sone kiseline. Opet kažem-jeste izdatak u startu ali nema brige sa njim,sigurno će dugo biti "operativan" i nagrišće barem 60x20cm pertinaksa,pa i više-kod mene je toliko nagrizao i još uvijek besprekorno odrađuje posao. TOPLO PREPORUČUJEM!

Ja i dalje koristim Hidrogen 30% i Sonu kiselinu. Nemam strpljenja za Ferhlorid.

Ovo potpisujem:))

Jes vala, počne pa se rastegli k' o španska serija

Ja sam u Tuzli u nekoj radnji skoro nasao hidrogen 30% i naravno kupim sonu kiselinu. Odradio nesto nekim kolegma neki programator za fakultet. Nisam mogo vjerovat. Sekunda dvije nema bakra. Pločice ispale profi.

To pričam!

I mene je nervirala "brzina" nagrizanja kod prvih plocica,bas se znalo oduziti i na nepun sat! A onda sam liznuo kaziprst i okrenuo par lista ovog foruma u temi "izrada plocica" i procitao dve stvari u kojima se fero-hlorid razlikuje od hidrogena/sone. Prvo,fero-hlorid treba ljudski zagrijati,drugo-plocicu obavezno okrenuti da bakarna strana gleda na dole. Po meni to je najkriticnija stavka. Sto se tice brzine,dve plocice studija i omni zastite su se zajedno ogrizle za oko sedam minuta,nikako vise. Kod hidrogena me nervira komplikovana nabavljivost i isparavanje,toga kod fero-hlorida nema,sve ostalo je ok.

Ako bakarnu stranu okreneš na dole, kako pratiš proces?

Što se hidrogena tiča svaka ga apoteka ima jer od 30%-nog prave sve ostalo. Za sonu znaš, prva radnja u komšiluku.

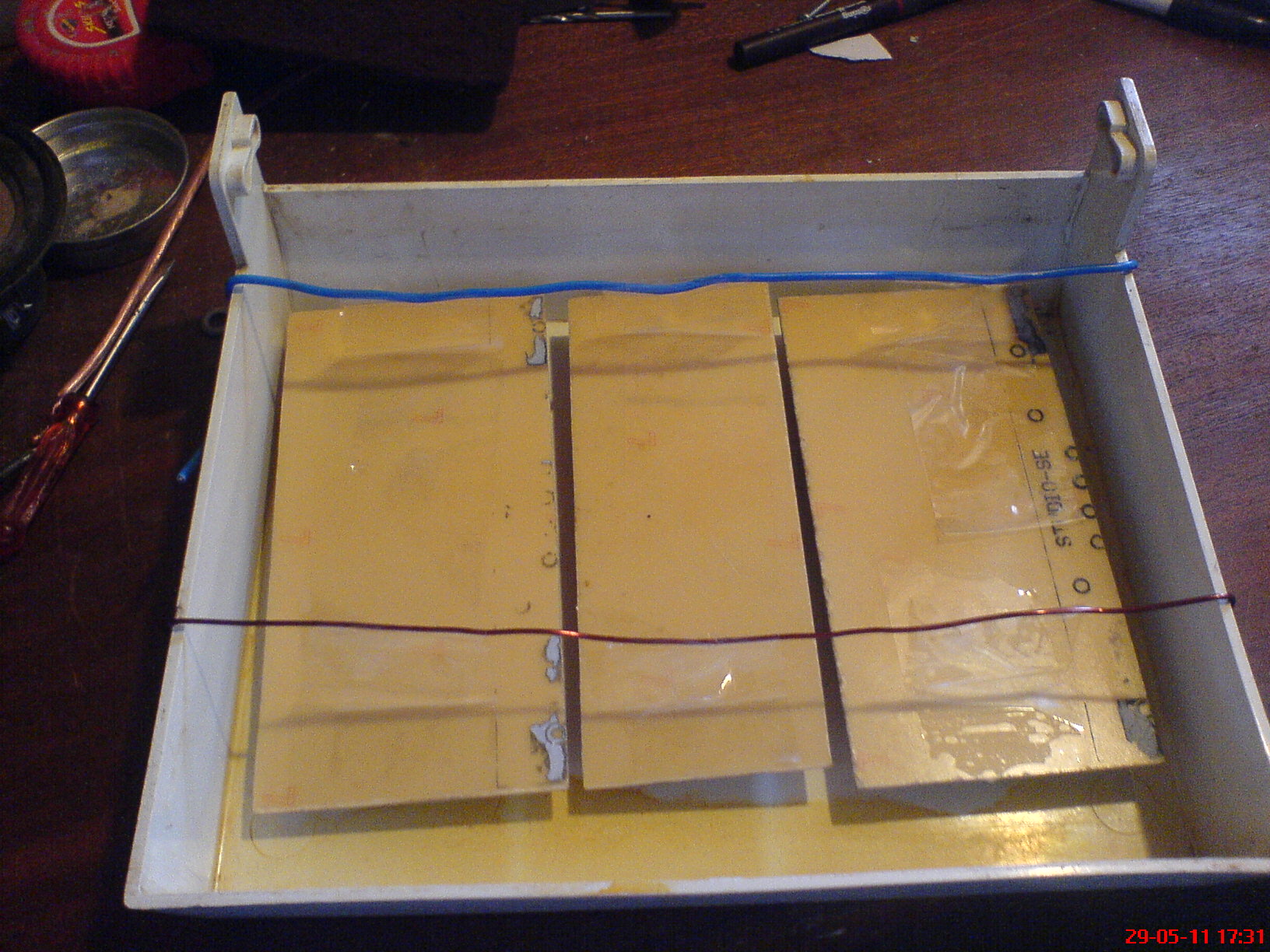

Podignem zice na kojima su okacene,tako pratim proces nagrizanja. Nekoliko postova unapred ima slika kako sam to uradio. Slazem se da je hidrogenom(kad ga imam) lakse i nesto brze rjesenje,jedino sto u koju god sam apoteku zasao svuda slijezu ramenima i nude 3%. Zato sam i digao ruke od njega. Cak i kad bi ga nasao kostao bi me u startu trista dinara benzina,a jako me nervira i sto ga je bas tesko sacuvati duze od mjesec dana. Otkud znam,i pored svojih mana fero-hlorid ima svoje prednosti koje mu u mojem selu donose pobjedu,i necu ga mjenjati.

Ma hidrogen koriste i frizeri pogotovu ženski. Frizera valjda ima u tvom kraju. Ja ga čuvam zamotanog u ne providnoj kesi i na mračnom mestu. Traje dugo.

Jedino kod njih jos nisam probao,jednu sam pitao ali pokazala mi je onaj sa balzamom,ostalo je da pitam jos na pet mjesta. Ma sva ta "zatvorena vrata" su me navela da tamnoj tecnosti nadjem cake i prednosti. Sve plocice koje sam ranije radio-radio sam sa 30% -tnim hidrogenom,samo tad sam imao apotekarke u blizini,a sad tc. Raspisasmo se mi kao da je tema nagrizanje plocica...

Što da ne, neka i drugi koji počinju znaju šta ih čeka.

I to je sto kazes...

I to je sto kazes...

Može i 12% hidrogen da završi poso, 9% je već slab...

A što se roka tiče, stavio da se nagriza jedna pločica i slučajno bacim pogled na rok hidrogena oko 3.5 meseca je bio istekao

Pločica naravno ispala ok, možda sam malčice duže čekao nego obično.

http://www.youtube.com/watch?v=k0gsduLrfSU

Au Bog-te,nigdje žive duše...ni u jednoj temi...

Pravimo štampane pločice, ne uznemiravaj.

a haha hah aha haa dobro dobro,pssst... http://www.youtube.com/watch?v=uNkaeUr3-HU&NR=1

...a da možda ne radite nešto drugo...?

http://www.youtube.com/watch?v=2vAhQJQSWUY

Pa vi uopšte ne pravite pločice!

Kad sam došao sa posla u 19:13 izgledalo je ovako:

a sad izgleda ovako:




Mislio sam da ću uspjeti ići do kraja ali ustanak u pola šest jutros i umor su me savladali. Treba sve ovo upariti što bolje
a ja baš nemam energije da to sad uradim. Sutra opet u isto vrijeme ustajanje...ne mogu. Imam namjeru da sve te tranzistore što bolje uparim prije nego ih polemim na pločicu,pa će sve to morati čekati najvjerovatnije nedelju,osim ako slučajno sutra naveče ne budem imao elana za to. Pozdrav...

HAhahahha, bio umoran....


:)

nikko druze sretan ti rodjendan!

Hvala brate,netruj svoju temo offom:))
Ovo gore je odlicnomeni je studio jedno uzasno dobro pojacalo:)

Nisam znao pa kasnim... NIKKO sretan rodjendan!!!

Hvala G.Bora:))

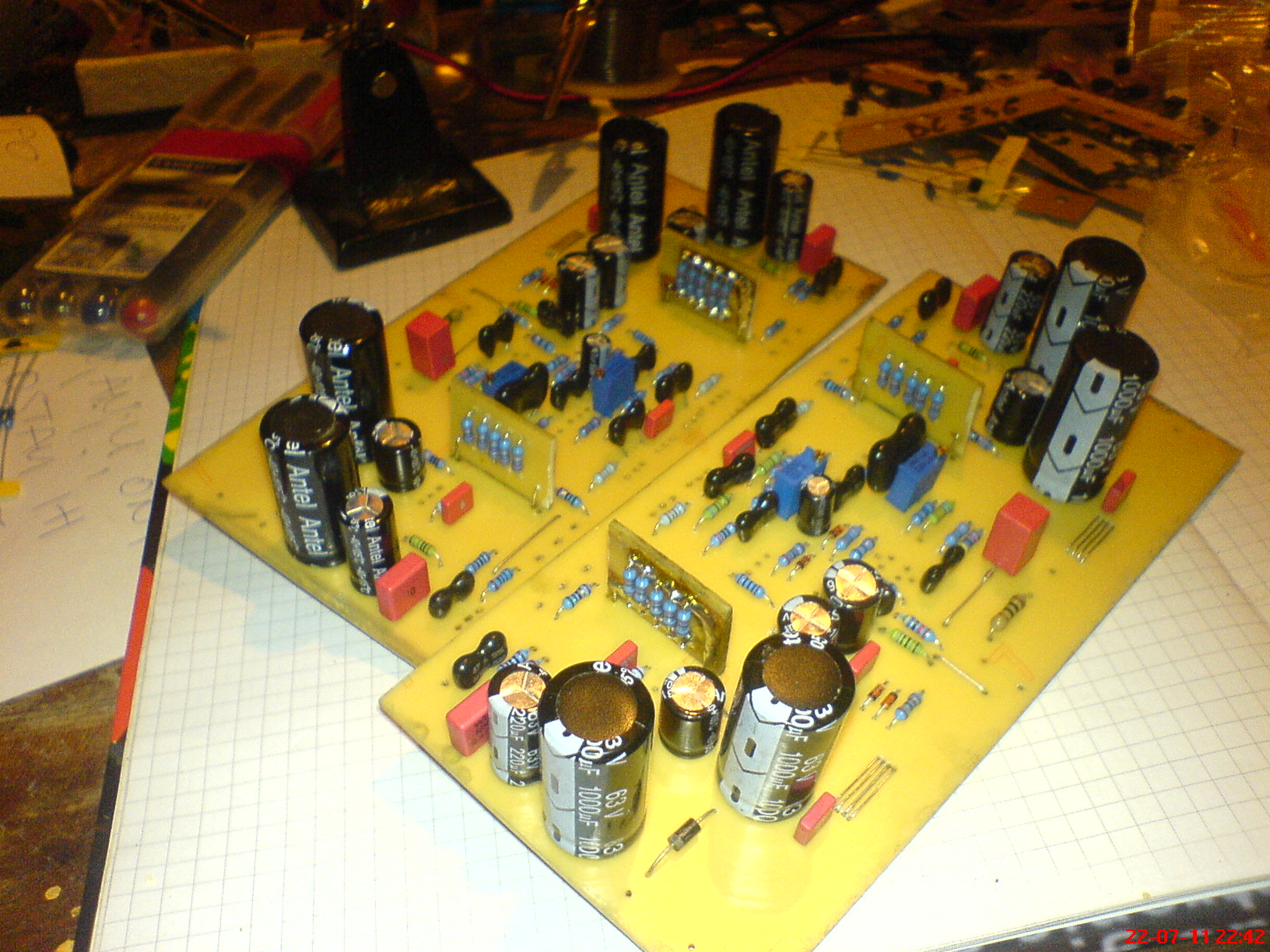

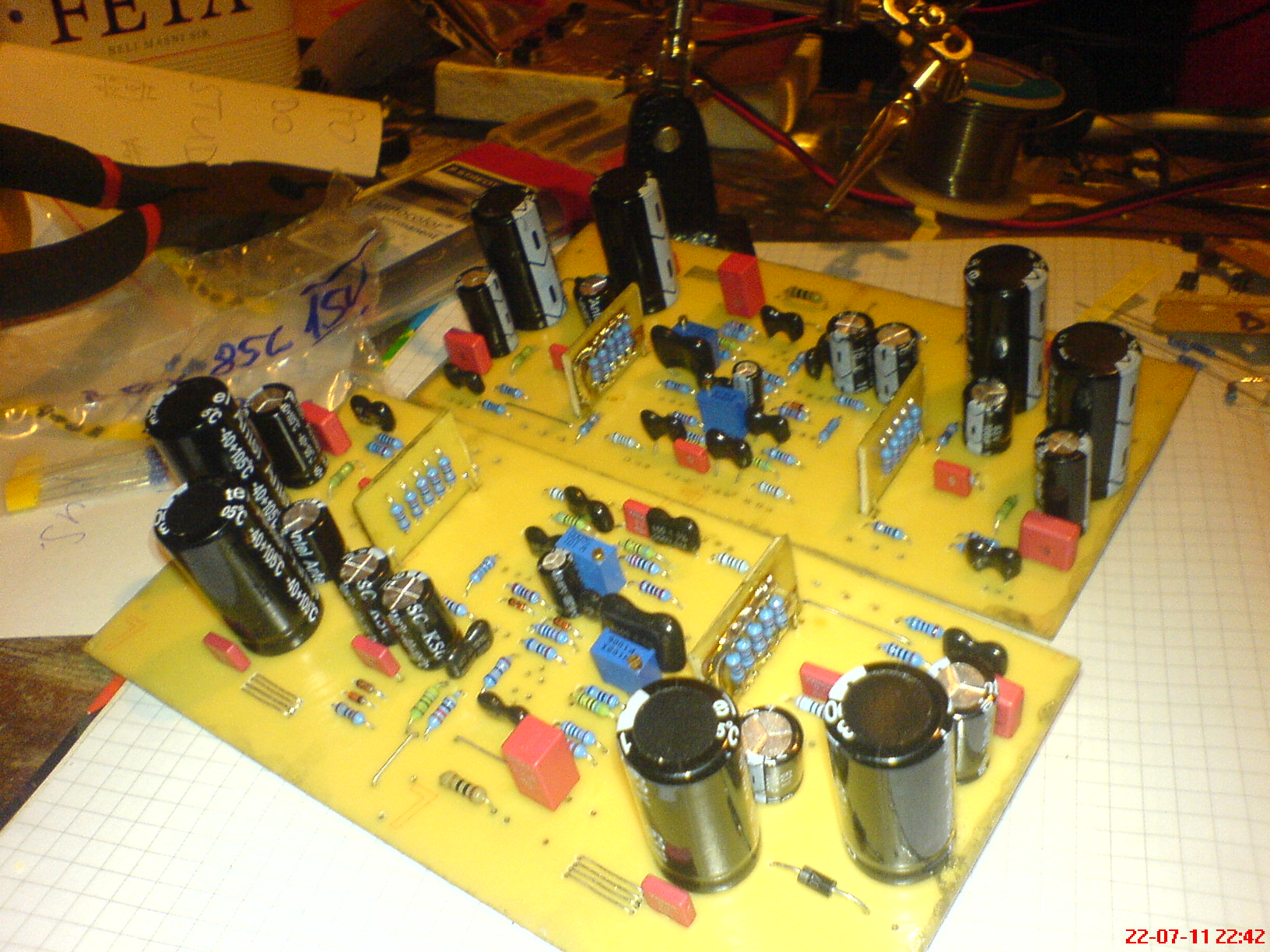

Mnogo vremena potrošio na uparivanje,danas samo ovo od mene...





Nestalo mi liskuna i šrafova za tranzistore,moraću to tokom nedelje nabaviti pa ću za sledeći vikend dalje-nadam se da ću ga uspješno pokrenuti. I za njega ću napraviti ESP33 zaštitu jer mi se dopada momentalno isključenje zvučnika pri gašenju pojačala,kako već radi u SymAsym,dogc-mk3 i kako je probno odreagovala ona što sam je uradio za LEGEND-a (kao i sve ove prethodno urađene) koji je na stand-by još neko vrijeme kao i DOGC-H. Joj miline kad sve to sastavim-trebaće mi žešće jaka polica za sve to! Prijatno narode!

_{[Ovu poruku je menjao 44250 dana 24.07.2011. u 18:47 GMT+1]}

Preljepo:)

Mogu ti reći da je i meni "zapelo za oko" ali ne što sam ga ja aradio već što je raspored i veličina elemenata nekako skladno postavljena,kao da se Bora vodio više estetikom nego samim zahtjevima rasporeda elemenata. Naročito kad se postavi pločica uz pločicu...

Sve pohvale!!!

Hladnjaci i kondovi su odlični!!

Trafo je nekako mali, možda tako deluje sa slika zbog ogromnih hladnjaka...

Istina-transformator je za sad slaba karika ali baš zbog tog nekog budućeg transformatora urađena je veća kutija pod pretpostavkom torusnog transformatora snage oko 350W ili više. Za pun pogon duže vremena ovaj nije sposoban ali za dugo kućno slušanje jeste,i sigurno će poslužiti dok mi ne naiđe dobra šansa za povoljnu kupovinu drugog. Nije ni ovaj naivan ako se uzme u obzir da je konezator prečnika oko 8cm dužine 12cm,a hladnjak visine 7cm,širine 12cm a dužine 20cm,pa sam transformator djeluje malen pored svih tih "grdosija",u kutiji 43x35cm. Dobro primjećuješ!

Aco samo jedna prepruka (mogli be se tako nazvati) kad ovo sve završiš da odradiš fino estetiku svega. Da to izgleda ono baš profi.

Inače sviđa mi se sve je za 10.

P.S pločice (stranu bakarnih vodova) bi trebao zaštiti nekim lakom.

Hvala hvala,inace drug plocice sam presao rastvorom kalafonija u acetonu a na kutiji jos planiram da poradim na farbanju,dodavanju ventilatora,terminala,zastite,prekidaca...ima posla ali uglavnom tako ce izgledati.

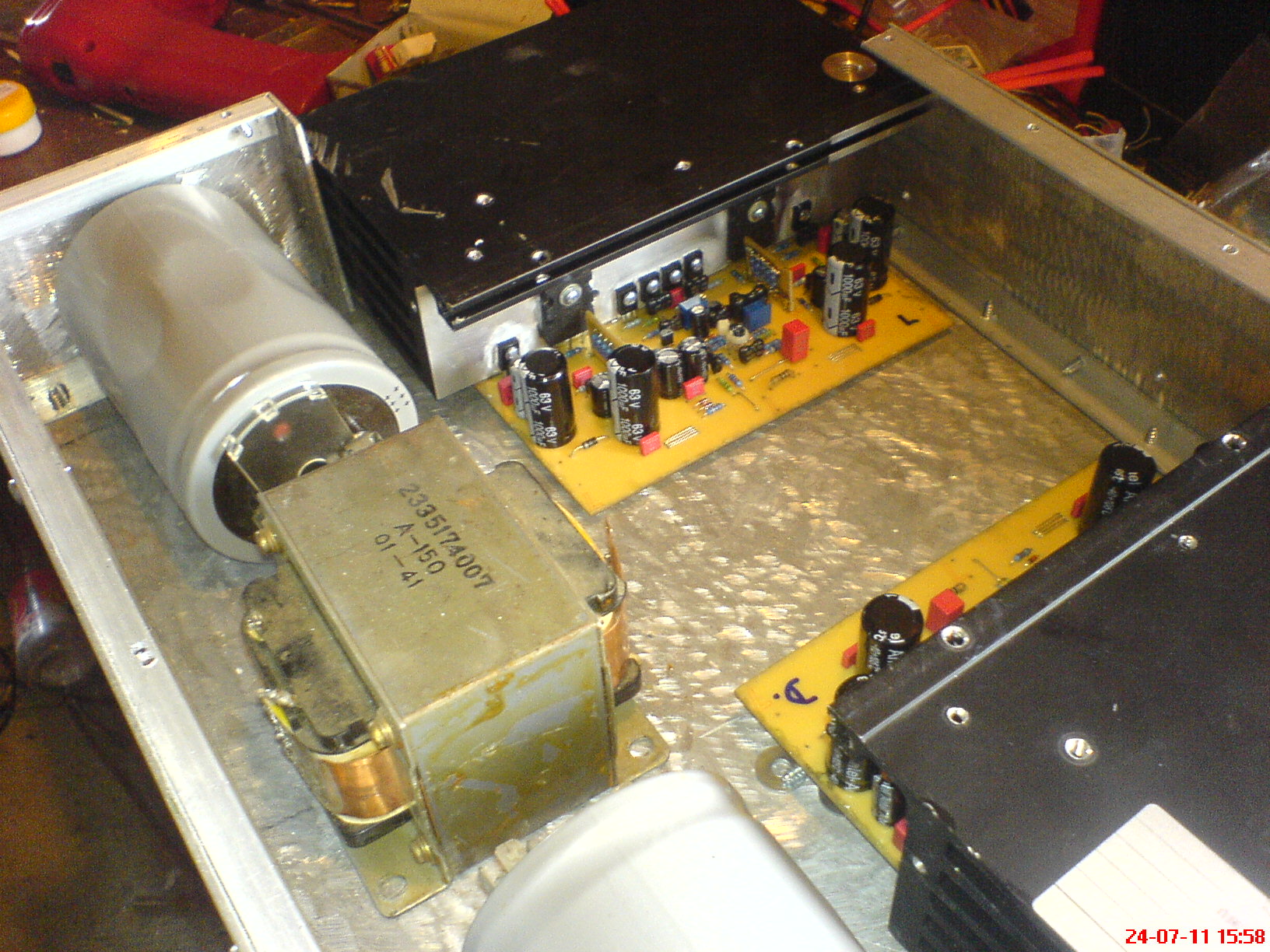

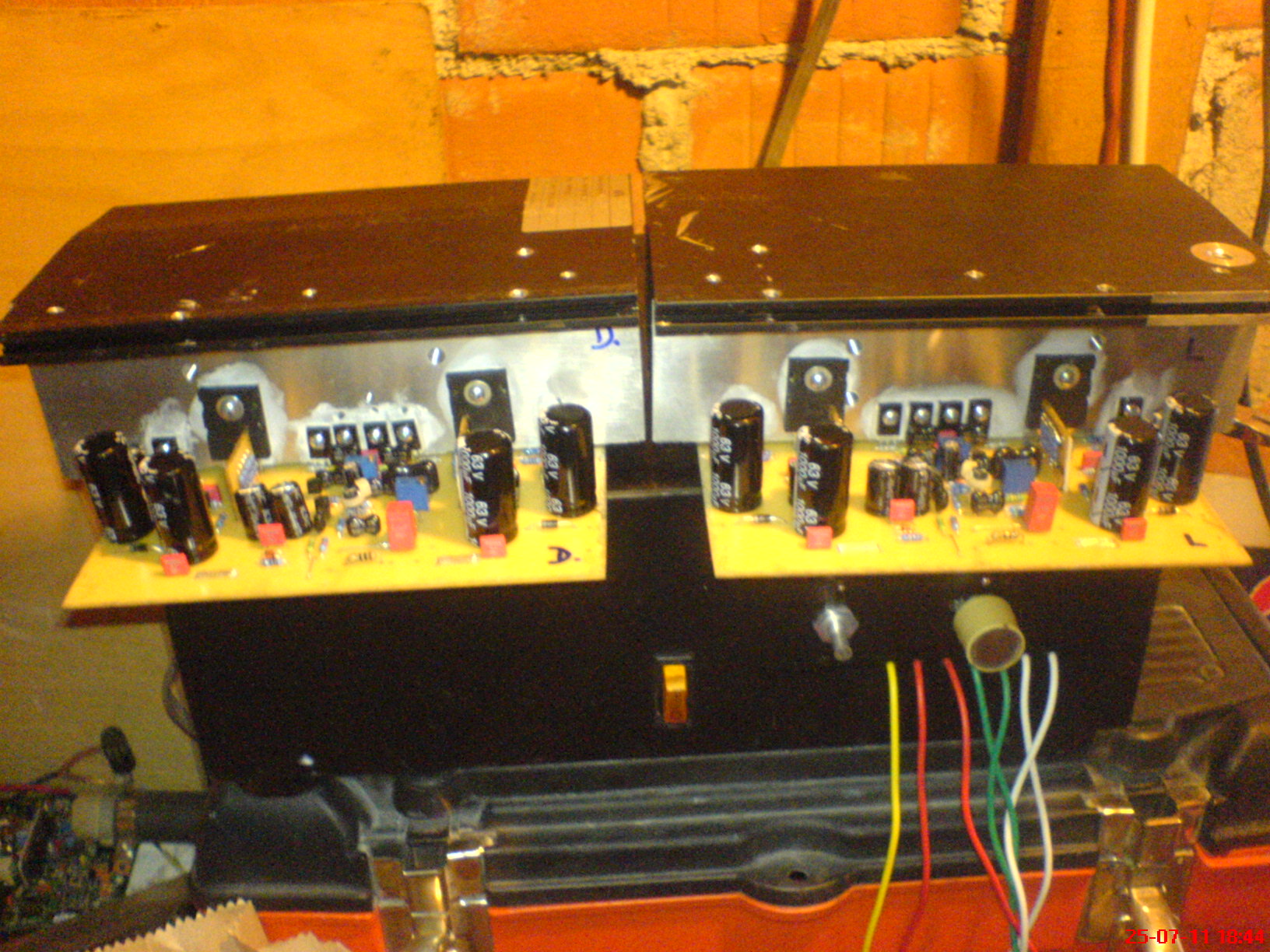

Evo ta dva modula studio-SE pojačala,pošrafljeni na hladnjake i spremni za prvo uključenje i podešavanje,a ako sve bude ok i za prvo slušanje! Zbrzao to nakon posla,sutra-prekosutra ću i zaštitu...

(´bem ti al´ mi je mutna ova slika... )

Ti se ne salis uopste Aleksandre! Aj cekamo vesti.

Ha ha ma to je sve za danas,sutra-prekosutra radim zaštitu,pa kad to sve ubacim u kutiju onda slijedi premijera! Za vikend ako Bog da pašće uselenje u kuću ako ne bude razočarenja! (tj-ako nešto ne zeznem! ) Opametio se prošli put kad sam prepakivao dogc-mk3 pa sad koristim zaštitne otpornike od po četiri sijalice od 12V 21W redno vezane u obe grane napajanja a do vikenda možda još dokupim i neke jače otpornike od 30-ak Ohm...naravno ako se sjetim!

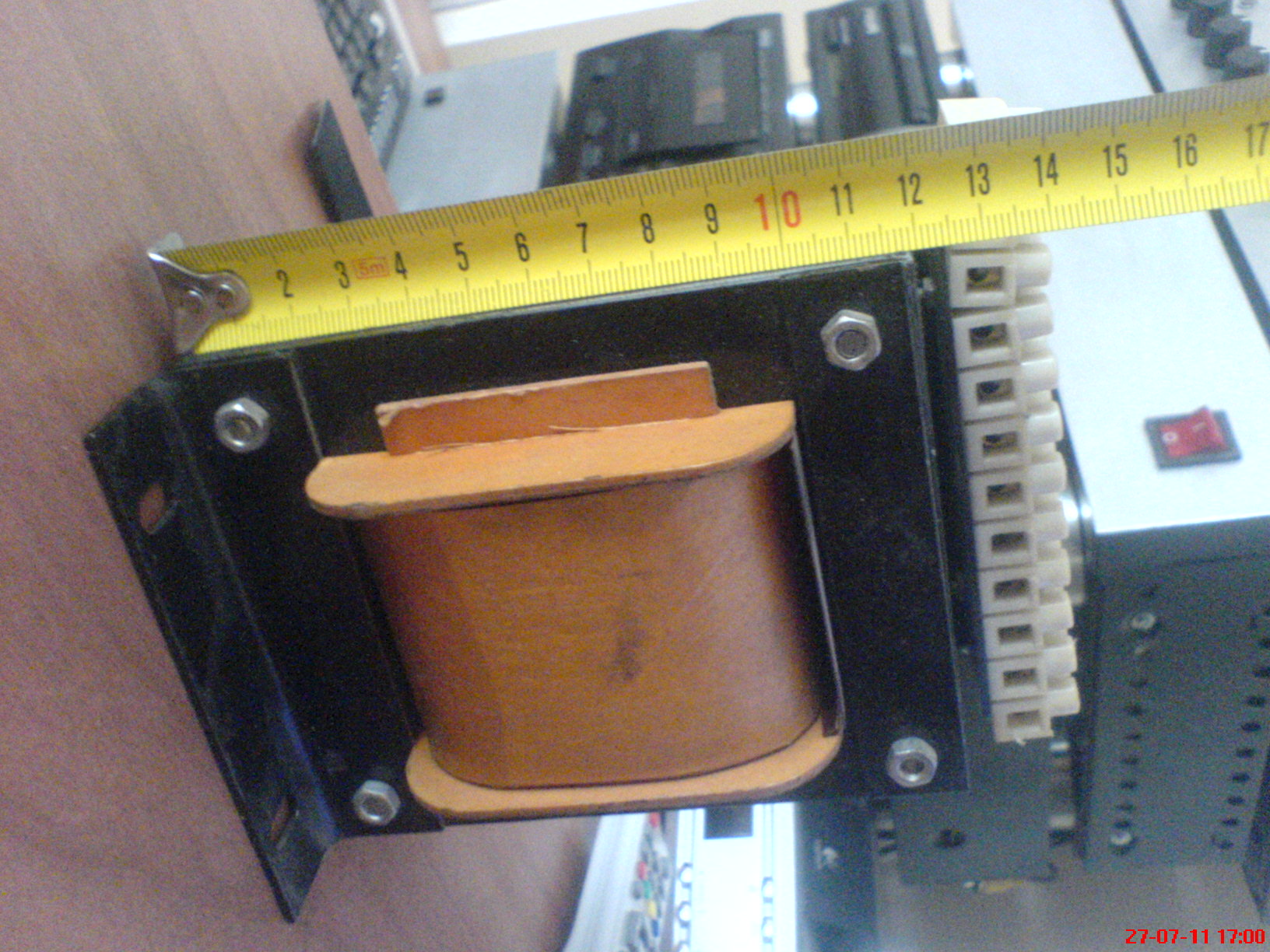

Evo kako uz malo truda proći jeftinije;

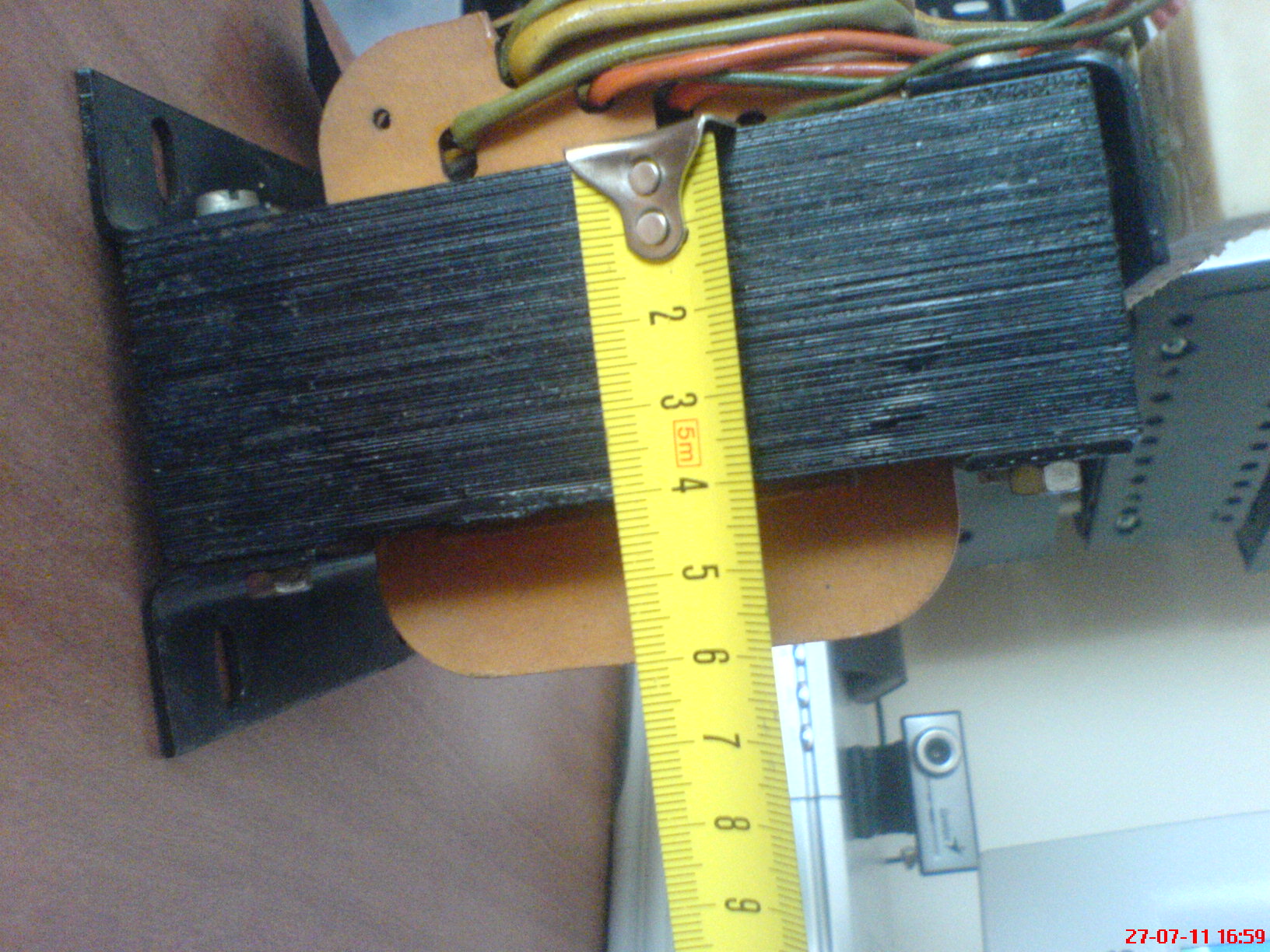

-danas mi je stigao ovaj transformator snage nešto više od 250W. Sekundar trebam da premotam na dva odvojena bifilarno motana od po 30 VAC i proći ću poprilično jeftino a dobiću skroz upotrebljiv transformator
za ovaj studio-se. Moglo je i bolje ali ni ovako nije loše-koštao me 1000rsd + 350rsd poštarine.

_{[Ovu poruku je menjao 44250 dana 27.07.2011. u 17:07 GMT+1]}

Premotan na 2x31,5VAC bifilarno + 8 VAC odvojeno za ventilator. Evo kako:


uvijek može više,ali i ovo je ok s obirom da ni malo ne zuji i da je napon potpuno simetričan kad se "upregnu" obe grane istim opterećenjem. Može ljepše ali bolje ne treba. Vikend će biti zanimljiv,po svemu sudeći...

Bogme me zanima kako ce sve ispasti...

Dobro je nisam jedini:))
Pomeni ovo je bolje pojacalo i od Sigme,ne mogu zaboraviti kako je to radilo sa mojim nekadasnjim kutijama.Toliko jednostavno i tako dobro,odoh ga skinuti sa ormara i malo slusati(doduse jos nije zavrseno ali:)))
HVALA G.BORO:))))

Cekamo vikend i rezultate Aleksandre, nadam se da ce sve biti OK. Sa srecom.

Da li su ovo znaci podrške ili sumnje?



E ovo mi je već zanimljiv citat! Ako sve bude u redu imaću tu čast da me za vikend svojim zvukom usluži STUDIO-SE,ali kako zvuči "sigma" to nikad nisam čuo a i ne znam nikoga ko živi dovoljno blizu da bi je i čuo. Doduše jesam od d.veljka ali preko skajpa pa to nekako i ne računam nije to-to ali po prvi put čujem da je neko okarakterisao zvuk STUDIJA boljim od SIGME! Doduše nikada nisam čuo ikakvu uporedbu ova dva pojačala a čitao sam pozitivne kritike svakog od njih ponaosob... Ko zna,možda jednog dana svrnem do Sarajeva kod jednog druga pa ih čujem oba! Jeste da mu je studio go k´o pištolj ali ipak radi kao doksa! Sigmu mu još nikad nisam ni vidjeo-ili se toga ne sjećam ili je on krije kao zmija noge uglavnom komentariše oba...

44250 hebiga dozvolices mi da imam svoje misljenje:))
Sigma mi je kod starog i on mi je neda(brani je zivotm i svakim gramom svoga sala)ajde dobro,uradicu drugu.Meni je zvuk studija lego i to 100%,prva stvar je da radi ko luda,cini se da ima mnogo vecu snagu nego sto je deklarisana,barem dva puta.Prostor,dinamika uhuhuhuh:))
Naravno govorim o Tannoy-jevim kutijama koje nisu vise moje,sa tim radi boze sacuvaj.
U studiju su clepsidra i pasov shanty,napajanje je klasika nista posebno,sada mi se nesto mota po glavi,da skinem napajanje iz Naimovog Nap-a 140,pa da se igram malo sa stab,napajanjem ali otom potom.
uh opet ja tebi ubrabonja temu pozzzzzzzz
Uh naravno dobrodosao u Sarajevo:)))

_{[Ovu poruku je menjao nikko dana 28.07.2011. u 23:28 GMT+1]}

Bas to.

Imam klasičnu verziju Studija i moram potvrditi ove riječi. Izvanredno pojačalo, prostor je fenomenalan. Imao sam LF 55 od Aspen Amplifiers, ali je frknio iz stana nakon 5 min od uključenja Studia. Ima neku magiju u sebi koja te tjera da slušaš i slušaš i slušaš...

Kako imam sve za Sigmu što mi treba od dijelova imat ću priliku usporediti oba.

Ma šta ubrabonja-svako dobronamjerno mišljenje volim čuti,naročito kad su pisana od vas koji ste pisali između ovog i prethodnog mojeg posta,ljudi čije riječi imaju težinu. Evo još jedna stvar mi se dopala-dva čovjeka audiofila koje malo bolje poznajem od ostalih složiše se u istoj ocjeni. To mi dosta toga govori,i zato samo "drobite"! Svako dobro,društvo!

Svaka cast svima sto se tice Aspen pojacala njih bi uporedio sa nejvecim prevaratnima kao i njihovog "konstruktora"posjedujem istu sa svim mogucim "poboljsanjima" koja su bila pomasno i bezobrazno skupa.
Samo jedno "poboljsanje" kosta kao i kompletni Studio-se,sa napajanjem.
Sigmu cu "opet" sebu uraditi,mene brate nervira onaj l-profil,cim uzmem drugi lako je sastaviti.
Poozzz

Ma nije LF loše pojačalo, lijepo radi. Ide dublje od Studia i sa jednim cijevim premapom je stvarno lijepo radio, ali Studio radi bolje za 4x manje novaca. ALi to tako ide, napravi se hype i neka fama oko nekog uređaja i ljudi se zalijepe za to. Čovjek koji je Kupio LF je bio toliko oduševljen da je prodao Prima Lunu dialogue.

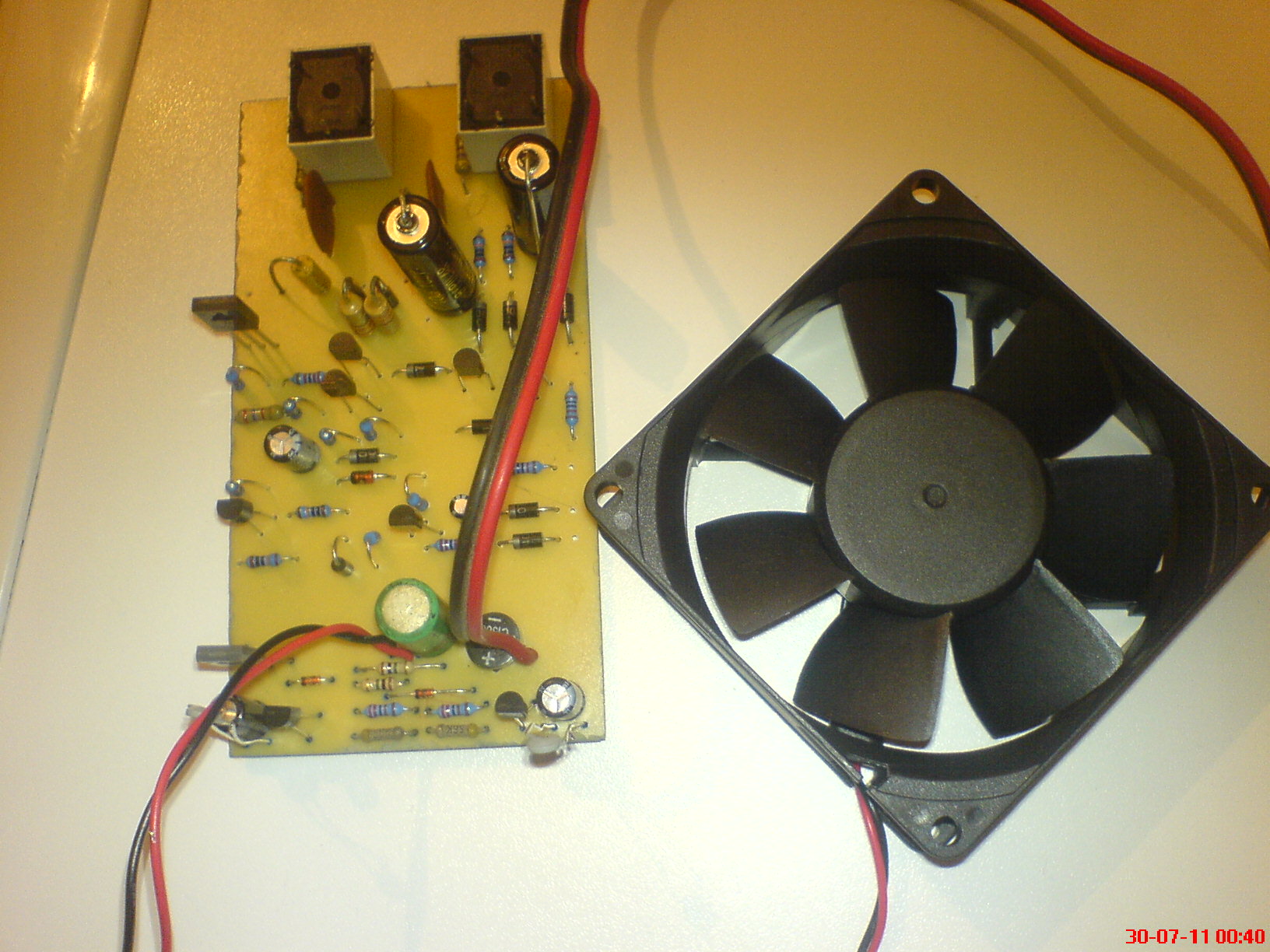

Od osam večeras do prije par minuta napravih ovo:



-esp33 će mi štititi zvučnike od ne daj Bože istosmjerne struje,odloženo uključivati zvučnike i momentalno ih po gašenju isključivati,a APEX fan control će uključivati i isključivati ventilator kako se pojačalo bude grijalo/hladilo. Onaj ulazni dio sam duplirao (47kOhm,BC517,2k2,100uF,1MOhm,1N4148 ) da bi se ventilator mogao nezavisno uključivati ako se bilo koji od dva fizički odvojena hladnjaka bude ugrijao,i spojio zajedno na BD139. Zajedničke tačke ta dva ulazna dijela su katode 1N4148 na bazi izlaznog BD139 i oba R3 na kolektoru istog,radi-provjerio! Danas više ništa ne mogu da radim,davno je bilo pet i dvadeset jutros,sutra je novi dan...


_{[Ovu poruku je menjao 44250 dana 30.07.2011. u 00:59 GMT+1]}

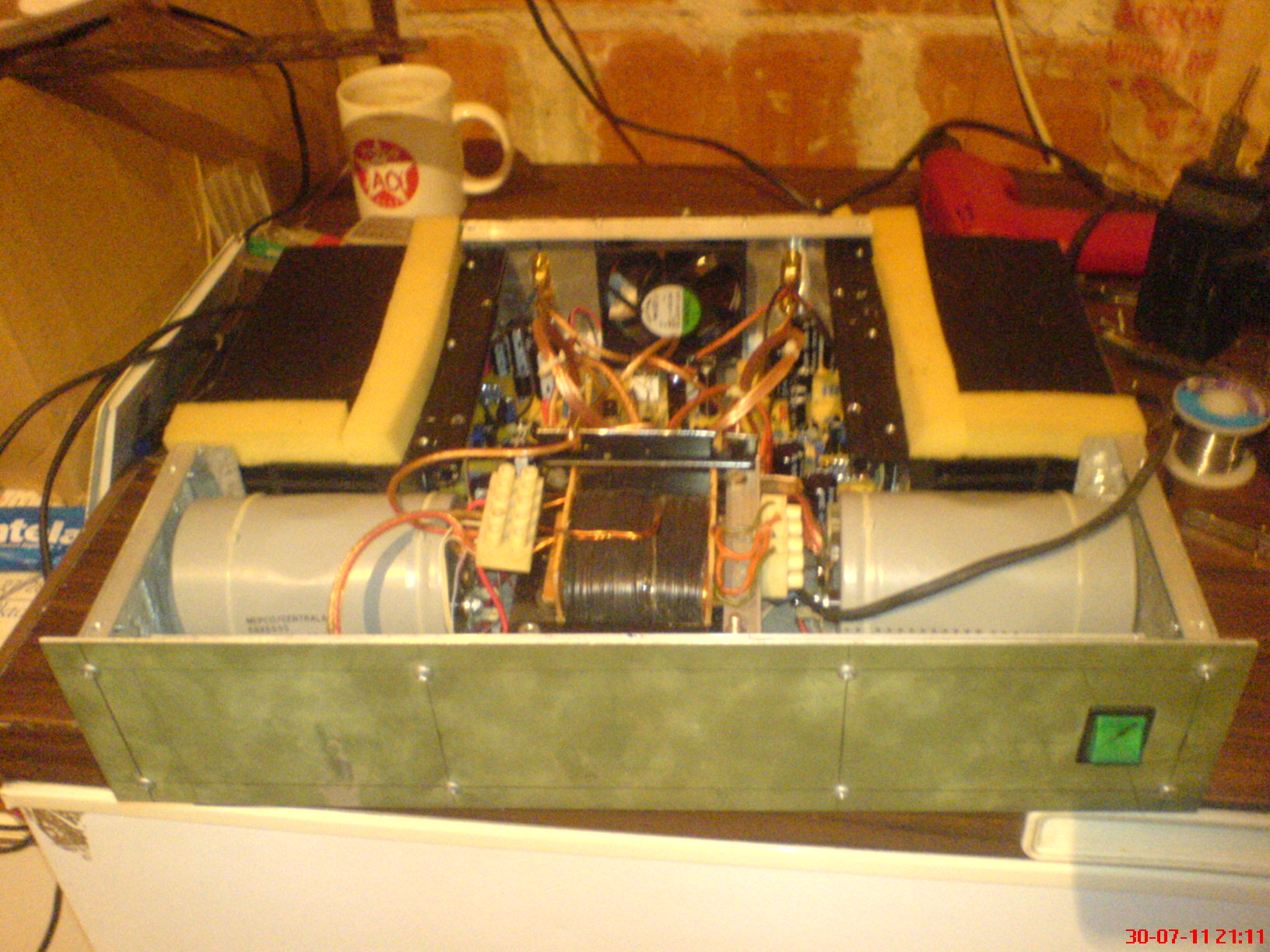

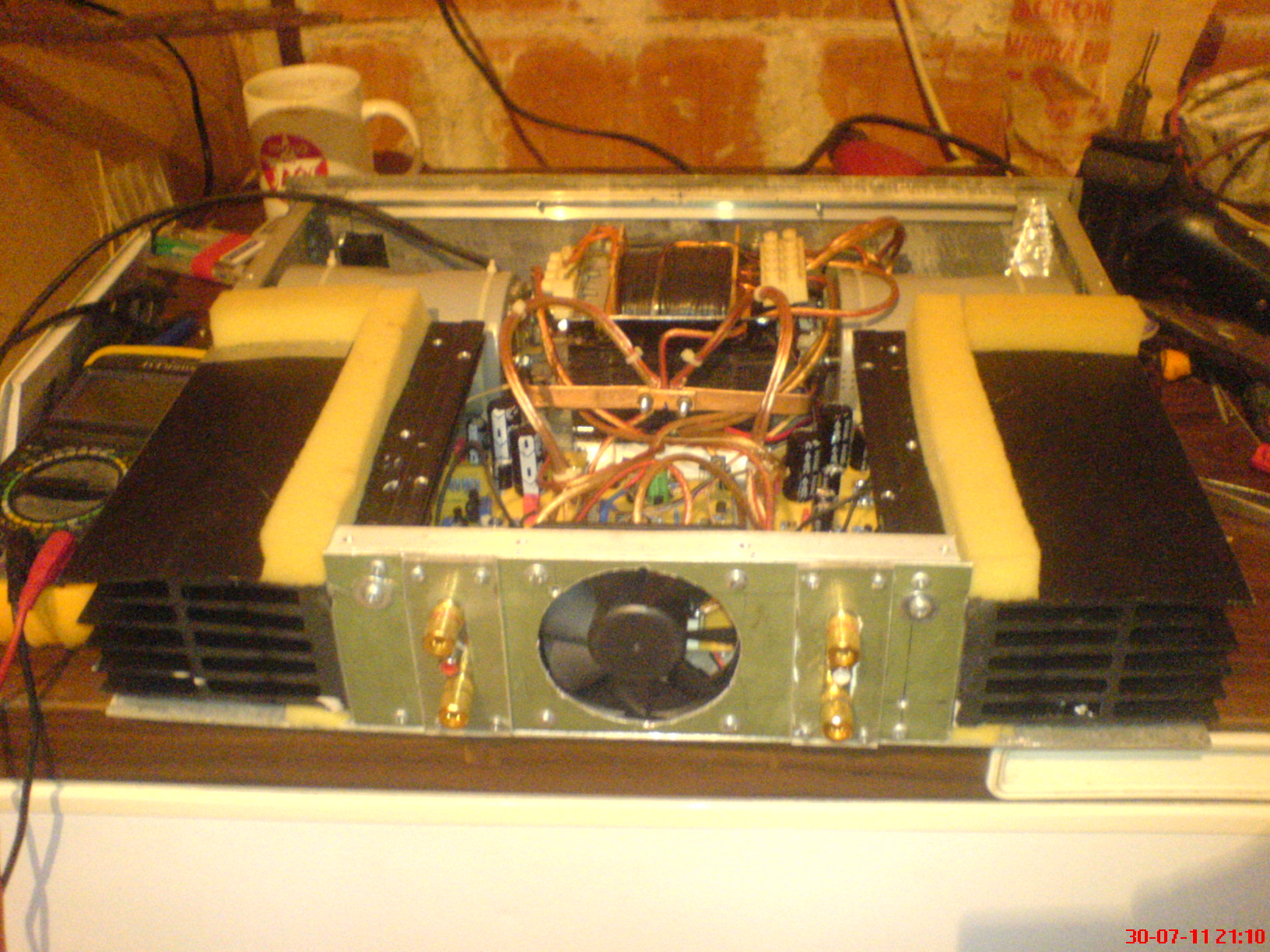

Radio sam od jutros na kutiji,ožičenju,spajanju...i nisam završio. Kad sam krenuo pomislio sam da ću relativno brzo biti gotov ali...mnogo žica,nedorečenosti u vezi same kutije,visine trafoa,nosača trafoa,kačenja ntc-otpornika na hladnjak,bol u oku od špena kojeg sam danas zaradio,bol u jagodici srednjeg prsta lijeve ruke što sam ga poštenski posjekao onim reckavim nožem... sve to me natjeralo da ugasim svjetlo i zatvorim radionu. Ići ću po onoj "jutro je pametnije od večeri" ,ako ništa makar će biti odmornije. Ožičenje sam uradi o onako-koristeći sve što sam do sad naučio-poštujući šemu i raspored što ga je Boro dao,žice jednake dužine u napajanju oba kanala,zvučnika,releji što bliži terminalima,ali mnogo je žica i teško je sve to odraditi uredno. Samo sa pločice pojačala idu tri mase,+ i - napajanja,+ zvučnika,signalni kabel-dakle sedam žica JEDOG kanala a na sve to još treba dodati žice sa ntc-otpornika i pet žica kojima se povezuje zaštita. Ma evo slika pa će se vidjeti. Sutra ću pokušati da sve to dovedem koliko-toliko u red. Testirao sam fan-control,radi ali mi je malo preosjetljiv,regulisaću to sa promjenom onog 47k. Zaštita još ne radi ali znam u čemu sam pogriješio tako da to neće biti problem. Spremio sam zaštitne sijalice,naoružao se voljom pa ćemo vidjeti šta će sutrašnji dan da mi donese... Pozdrav svima!

Elektroliti u ispravljačkom delu trebalo bi da stoje što bliže jedan drugom.

Upamtiću to za druga pojačala koja budem radio,ovo je sad tako. Zbog rasporeda same kutije ne mogu to sad mijenjati. Ako išta znači provodnik koji čini masu između kondezatora je 20mm^2 poprečnog presjeka bakra,i sve mase dovedene su u samu sredinu,uključujući i onu sa transformatora. Svakako,hvala na ovoj korisnoj sugestiji!

Vidim da je bakarni flah u pitanju ali je dužina poveća.

Pogledaj kao je D.Veljko to uradio.

Znam znam sjećam se slika ne treba ni da gledam...vidjeću sutra ako išta budem mogao-preurediću ako ne budem mogao ostaće ovako. Sutrašnji dan će sve reći.

Naravno da se slazem sa Zeonom ali sta je-tuje:))
Fino ce to raditi:))
Sa "spenom" obavezno kod doktora sa tim se ne treba zezati,nadam se da nije od aluminijuma e tu tinegine vadjenje sa iglom jer se nakako zaljepi od tem,znam par puta vadio.
Pozzz

Zdravlje na prvom mestu pa sve onda ostalo...
Koliko imaju kapaciteta ovi elektroliti (gromade)?
Masa je ok, jedina zamerka su 2 srafa koja spajaju masu i pop-nitne ostalo je sve ok!
Nema veze sto elektroliti stoje ovako, bitno da je spojeno kako treba i nemoj da zuris sa uljucenjem, neka to bude poslednja stvar koju ces da uradis, pregledaj plocicu detaljno, to znaci da se negde nesto nije spojilo, prilikom lemnjenja elemenata, najbolje ce savete da ti da Veljkovic, on se opekao i iznenadio neprijatno.
Moja preporuka ako to radis za sebe, da prekalajises sve bakarne vodove.
Ne zuri i srecno!

Pozdrav

Boga mi,zuljka i dalje mislio sam da ce biti bolje...izgleda da mi posjeta doktoru ne gine. Ni meni nije prvi put a prosli je bilo bas iritantno... Pozdrav peco,bas dugo te nije bilo ovde!

Nakon jutra bilo popustilo a sad opet kao žuljka sve jače...sutra ću baš morati kod doktora.



69 000uF svaki,imao pa k´o reko´ da ih iskoristim...



Da,postoje dva šrafa koja prolaze kroz onaj kompletan flah koji povezuje oba kondezatora i kroz parče od tri centimetra sa prednje strane iza kojeg je samim tim načinjen prorez u koji je ušlo devet žica za mase,od čega pet baš debelih licni i četiri tanje. Drugi,bolji način da sve to pospajam što bliže sredini mase nisam uspio da smislim. Jedino još nisam shvatio ovo za pop-nitne... (njih baš nisam koristio uopšte!)



Hvala na uputstvu-baš sam tako i uradio i evo ga-upravo radi! Uradio bi tako kako kažeš i da mi nisi rekao,kad sam prepakivao dogc-mk3 desila mi se licna-kratkospojnik i dugo mi je trebalo da prežalim sve ono iz izlaza,oba IRF i 2SA/2SC... od tad baš pregledam sve i koristim po četiri redno vezane sijalice 21W12V u svakoj grani napajanja. Kalajisanje ne radim jer pretpostavljam da za to neizostavno treba imati štap-lemilicu i regulaciju na njoj. Kažem to jer sam pokušavao sa svojom pištolj-lemilicom i nikada to nije bilo to,samo sam svaki put upropastio pločicu. Za sad u tu svrhu koristim rastvor kalafonijuma u acetonu,samo premažem pločicu čim je napravim. Sve što sam od nove godine do sad napravio ostalo je žute boje bakra,ne znam kako će se na dalje ponašati ali za sada je to-to,radi radnju.

_{[Ovu poruku je menjao 44250 dana 31.07.2011. u 16:26 GMT+1]}

Jedva čekam prvo uključenje i spajanje na zvučnike

Mene je zaledio prostor koji sam vidio i čuo!

Ma početnik sam ja i nemam neke zvučnike...

...ali unio sam ga u kuću i evo ga slušam već oko sat i po! ne znam da li je do samog napajanja (-nikad nisam imao ovoliki kapacitet kondezatora ranije u bilo kojem pojačalu),uzeću u obzir i da su mi zvučnici loši,da visoki tonovi ni kod jednog od ova tri pojačala nikad mi nisu bili pod znakom pitanja,ali rekao bi da u odnosu na dogc-mk3 i SymAsym ima dosta dublji bas,a što se srednjih tonova tiče-pa evo ovako:nekoliko puta sam utišavao pojačalo jer mi se činilo da još nešto svira u pozadini (mislio sam da mi mobilni zvoni!) ali ništa se nije drugo čulo osim baš tog mog najnovijeg pojačala STUDIJA-SE! Prenerazio sam se da to ranije nisam čuo,čak i pomislio da mi se sva tri-četiri puta nešto "pomantalo" po glavi pa da nisam čuo to što sam čuo. Uslijedila je druga,treća,četvrta pjesma i malo-malo ista stvar se dešavala-u stvari sam samo čuo nešto što ranije nisam čuo u tim pjesmama! Da,mnogo je detaljnije sve,duž cijelog spektra(evo je jedna "nova" gitara u pjesmi Nikole Pejakovića "disko u našem gradu...",nije ranije bila tu! ) počevši od basa,prako srednjih do visokih. Baš bi rekao da ovo pojačalo voli da se druži sa gitarom jer jako lijepo zvuči preko njega! Svako malo me oduševi ovaj studio,svakom novom pjesmom koju sa njega čujem(evo ih neke orgulje,ni one nisu bile u ovoj pjesmi koju sad slušam Pejaković i "milc´joner" ),pitam se tek šta bi bilo da imam neke dobrane zvučnike koji daju mnogo više detalja!?? Ne znam kako-zašto ali imam utisak da ovo pojačalo ima snage da brda pomjera,ništa mu ne staje na put a da ga ono ne može odsvirati! Opet kažem ne znam da li to duguje snažnim kondezatorima i pristojnom trafou ali ova snaga basa koju grune na zvučnike nakon sekcije visokih(david guetta-love is gone,vidjeće se u snimku (2) sa youtube-a) kao i evo u ovoj (opet Pejaković-"Virio sam dok se mama kupa") ponekad prosto zaprepasti! Nikako čovjek ne očekuje ovo što ga dočeka! Evo pišem i slušam i mislim da bi mogao pisati još ko zna koliko jer..jer...jer....(evo orgulje zvuče kao da sam u crkvi...)


prvo uključenje na izvor zvuka i zvučnike-doslovno prvi put! http://www.youtube.com/watch?v=G8zag9ONhmI na "Atomcima je proradio! fenom sam zagrijavao hladnjak da vidim hoće li se uključiti ventilator-i jeste!

prva pjesma preko predpojačala clepsidra i kaset-deka,druga preko Borinog RIAA i gramofona,pojačano skoro "do panja",a onda smo kasnije sam smakao panj i puštao sa računara... http://www.youtube.com/watch?v=3sdI-F7HfiY ne znam da li će kamera zabilježiti prelaz sa ovih visokih tonova u pjesmi Davida Guette-Love is gone,ali to je taj prelaz u kojem mi je pojačalo prvi put pokazalo koliku rezervu energije ima i koliko je spremno da je bezobrazno iskoristi! evo sad i ja prvi put slušam snimak...ide...4.55 je vrijeme toga,čuje se ali ni približno tako i toliko koliko uživo... ma da,čisti bezobrazluk, sedmi minut pa na dalje i "nightwish"...

I treći snimak,joj kako mi je žao što tehnika ne prati jedna drugu i što se ne može uspješno prenijeti kako je sve to zvučalo ovde kod mene u dnevnom boravku... http://www.youtube.com/watch?v=WOqAUKGLL7Y baš šteta! još nešto,poprilično sam ga "ložio" ali ne pokazuje znake neke pretjerane želje za pregrijavanjem,rekao bi da se poprilično malo grije a baš sam ga pratio,malo-malo pa sam ga pipkao. ipak,prvo mu je bilo palenje! 6:25 opet druženje sa gitarom,ovaj put uz metaliku i ponovno pokazivanje naklonosti ovom instrumentu-makar sa ovih mojih kutija.

Ove ću noći naći blues...


VELIKO VAM HVALA BORIVOJE JAGODIĆU! još jednom ste usrećili ovog maloga čovjeka,mnogo...





_{[Ovu poruku je menjao 44250 dana 31.07.2011. u 17:45 GMT+1]}

Pitam se kako li zvuče pojačala za koja kažu da su bolja i od ovog studio-se,imaju li ona ovoliko rezerve snage,čistoće,svega...

Eto ti nama nisi vjerovao,a sada samo uzivaj.Joj da si blize da ti poslajem neke "prave"kutije.:))
NARAVNO HVALA VELIKOM GOSPODINU Dr.BORI!!!!!!!!

Baš to što si rekao, gitara je na Studiju savršena. Probaj malo ženske vokale :)

Velike čestitke na uspješnom radu. Šta ćemo dalje? :) Super mi izgleda, podsjeća na space ship sa tim hladilima. Baš mi se sviđa. Ima li bruma?

Neka vrsta enterprajza a? Sila zakon mijenja,a ja sam samo želio da iskoristim na najbolji način to što sam imao i evo ga... Nema bruma ali ima nešto što me iritira na jednom kanalu. Čuje se kao da je negdje neki loš spoj i to stvara zvuk gotovo isti kao i šuštanje gramofonske ploče,pri tom se membrana zvučnika tog kanala lagano i skoro neprimjetno izdiže. Moraću to pogledati i otkloniti! Samo šuštanje nije konstantno već se pojavljuje kad ono hoće,sporadično i ne zavisi od drmusanja i vibracija,kao da negdje nešto procuri ili nešto slično,nemam pojma... Nemam predstavu od čega bi to moglo biti. E da,i pojavljuje se na jednom kanalu,drugi je ok. Inače i pored toga kad se pojača pojačalo radi perfekt! Sama kutija će doživjeti još i jedno farbanje najverovatnije u crno,mislim da će se dobiti na estetici mada meni je lijepa i ovako,ima mi neku svoju draž.

Svaka cast Aleksandre, ovo mnogo dobro izgleda a jos pogotovu cuje...!!!
Sve pohvale za rad i trud ulozen u njemu, sta da ti kazem drugo.., uzivaj u njemu...!!! Extra se cuje pa cak i preko snimka...

Pozdrav...!!

Bravo! Super je ispalo, uživaj.
Potraži to što pravi problem da slućajno ne napravi veći.

Nisam ni sumnjao :)

Svaka čast, ma rešićeš to šuškanje.

Ne znam kako se čuje to ali pogledaj jel nije do zaštite-releja...

Malo sam pretjerao sa prošlim postom,zato sam ga izbrisao. Ovako to treba da izgleda:



Evo već radim na tome,isuviše je ovo dobro da bi se sad stalo. Naći ću ja njega,mada,dobro se krije...

Pojačalo je ispalo super. Mada ova kutija mi je bezveze i ovaj raspored i sve. Nekako mi se ne sviđa. Mislim kad je toliko para truda vremen ulozeno u ovo pojačalo. Kontam da to treba da izgleda profi.

Bas mi da je da slušnem taj zvuk. Mislim da je fantazija to sve. Vjerujem da je sa ovoim transformatorom i kondezatorima jako ko zemlja.

Hvala i svima vama za toliko odusevljenje koje ja vidim kao izraz postovanja prema meni i onome sto sam stvorio i podario! Studio je jedno dobro temeljito pojacalo sa dosta vrlina iako je relativno jednostavno pa recimo i jeftino u poredjenju sa onim sto moze da pruzi ako se posteno i pazljivo uradi.

Aleksandre kasno se javljam da cestitam. Kad nadjes i tu siitnicu zatvori kutiju slusaj par nedelja i uzivaj.

Komentari su sareni sto se tice izgleda kutije,drugacije nisam ni ocekivao jer je nesvakidasnja i neuobicajena pa je ili simpaticna ili je trn u oku. Naravno,nikome ne zamjeram ni trunke,cak sta vise cijenim svaciju iskrenost kao vrlinu narocito kad mi ne ide "na ruku"! Sto je najbitnije pojacalo kao pojacalo je TOP i tu nema dileme! Jutros sam se probudio sa zuljkom u oku (danas definitivno idem kod doktora) i sa jednom misli-na semi ga nema a na plocici ima jedan kondezator od 47uF50V (paralelno sa dve 1N4148 redno vezane) kojeg zato nisam narucio,pa sam u oba kanala postavio neke koje sam imao. To su jedina dva dijela koja nisam kupio potpuno nova,a nalaze se u predpojacavackom dijelu i u redu sa trimerima za simetriju i mirnu struju. Ako i nisu oni pretpostavljam da je nesto iz tog dijela. Nadam se samo da necu morati rascerupati sve da bi dosao do uzroka suskanja... Vidjecu danas kad dodjem kuci,ako mi doktor ne stavi flaster na oba oka ha ha ha ...

Valjda nece na obadva oka:))
Ako nisat imas ruke i uzivaj,nego dc-offset???Miran ili seta ako seta nesto ti osciluje,moze biti do rasporeda u kutiji o tome je Zeon pricao.
Polako nemoj sadada ti nesto izgori.
Naravno pravac doktor pa onda polako:)))

Evo bas sad sam u cekaonici kod ocnog. Da,seta dc-offset oko 20mV u plus i u minus. Nije fiksno toliko nego uglavnom nekoliko mV,po nekad ide vise. DC-offset seta na oba kanala,a povremeno nasumicno sustanje je na jednom kanalu. Ako je do razmjestaja unutar kutije oscilovanje na kanalu bi trebalo prestati kad ga izvadim van kutije,ako dobro razmisljam. Sta konkretno moze uticati na oscilovanje,blizina cega? Postoje li neka pravila?

Ipak osciluje,nije frka.
Kao prvo zastitne osigurace,izbaci napajajne,zastitu i one karafeke sa ventilatorom.Izvadi jedan izlaz te ga na miru prepipaj sa drugmi napajajnem,ulaz kratko spoji i opet sve premjeri.
Ofset mora biti "zakucan" moze biti ozicenje ili kondezatori kako su povezani.
Polako i lagano i javi sta je bilo.

Kad sam podesavao offset moduli(plocice pojacala na hladnjacima) bili su van kutije. Na prvom sam lako podesio i dc-offset i mirnu struju,cifre su mirovale i odmah sam ga ugradio u kutiju. Drugom sam lako podesio mirnu struju ali dc-offset je malo vrludao-oko 0,3mV gore-dole. Ono sto sam prije sat i po napisao za 20mV odnosilo se na zatvorenu kutiju sa oba modula unutra i na ovom kanalu sto susti-kad susti. Inace i on se krece u tim granicama,kad ne susti.

Probacu da preispitam svaki od modula bas kako si rekao-skroz na drugom napajanju(savjet prva liga! sam bi se toga sjetio sutra-malo-sutra ) da vidim da li ce tako oscilovati i da otklonim svaku sumnju u njih. Tako cu vidjeti i da li je onaj sum posljedica tog oscilovanja ili je ipak nesto drugo u pitanju. Zatim cu presloziti raspored unutar kutije tako da kondezatori napajanja budu sto blizi jedan drugom (zeoN-ova sugestija,hvala na tome! ),a i iskopacu neke 220nF za paralelu sa njima. Raspored mi dosta diriguju hladnjaci svojim oblikom pa ventilator mora ostati ali ću njegovu elektroniku i zaštitu prebaciti na neko drugo mjesto. Jedino još nisam napomenuo da je minus od napajanja ventilatora (koji je inače napajan potpuno nezavisnim navojkom na sekundaru trafoa) vezan preko nožice ntc-a za sam hladnjak i da kutija pojačala nije vezana na masu-srednju tačku trafoa. Prespajao sam taj minus direktno na masu pojačala ali ništa u vezi sustanja se nije mijenjalo.

Gledacu da se snadjem,ovo je jedno izuzetno pojacalo koje svakako zasluzuje da proradi bez i najmanje mane-odusevljen sam njime!

Kad vec spomenuh gledanje-ono sto u Sarajevu zovu igla,u Zemunu zovu KOPLJE i time vade sponove sreca pa je pogled morao biti uprt u ali bas dobru sestru medecinsku pa mi ova ekskurzija ima i ljepsu stranu sjecanja! Sta cu,ne bi ja,takav je bio polozaj spona



_{[Ovu poruku je menjao 44250 dana 01.08.2011. u 13:55 GMT+1]}

I još nešto me zanima,sad sam se sjetio- na rasporedu elemenata na pločici date su tačke napajanja + i - kao i izlaz za zvučnik(sa masom). Inače kod pojačala postoje samo te tačke ali kod ovog pored svake od tih postoji još po jedna masa što ukupno iznosi tri tačke za masu i po jedna za plus napajanja,minus napajanja i izlaz za uzvučnik;sveukupno šest žica izuzevši ulazni kablić koji nije problem i skroz je jasan. Kako ste vi povezali te mase sa napajanjem,ili ako niste radili SE verziju kako biste ga povezali-ožičili? Ja sam svaku masu odveo zasebno na čvorište masa;one dve bočne ispod plus i minus padova napajanja svaku sa po 1,5mm^2 žicom a onu što stoji uz pad od zvučnika sa duplo debljom(da ne nagađam sad presjek). Tog debljeg presjeka su žice plusa i minusa napajanja (iste su i dužine) kao i žica za zvučnik. Masu konektora za zvučnik odveo sam direktno u čvorište masa. Evo rasporeda pa ko umije neka pomogne...

(svi padovi se vide i ovde na slici Viktorovog studija,ali nigdje nisam čuo-vidjeo kako je to neko negdje već povezao)


_{[Ovu poruku je menjao 44250 dana 01.08.2011. u 14:44 GMT+1]}

Mislim da si napravio gresku sto si stavio sve mase u zvezdu! to se tako ne radi, buzdarija ima samo vidjene kod nas, slabo ovi predlozi koje si dobio da ce ti biti u pomoci, tu postoji sad 2 problema koje namerno nece ljudi da napisu i to oni od znanja a ja koliko vidim svi radite na isti kalup, svi imate dosta slicne probleme, samo pogledajte starije teme i bice vam mozda jasno zasto se takve stvari dogadjaju, problem je nizih vrednosti a ja bih to nazvao pedanterijom i nepotrebnim dizajnom koji mozak zamajava!
Ima jos mnogo da se uci...

He he he,a predloga rješenja i dalje nema... Sutra,čim skinem flaster sa oka krenuću korak po korak sa zaštitnim otpornicima,prepakivanjem,premještanjem zaštite...ništa mi drugo ne preostaje nego da krenem kako mi je nikko rekao jer je on jedini koji je za sad i ponudio svoje viđenje puta ka rješenju moje dileme,a ako se neko u međuvremenu još javi sa dobrim konstruktivnim predlogom rad sam da ga pročitam i primjenim. Prosto mi je po malo nevjerovatno dasam stigao tako blizu cilja i da sad toliko dugo koračam prema njemu. Odustati neću-to je sigurno...

[url=https://static.elitesecurity.org/uploads/2/9/2919623/DOGC-povezivanje[1].gif][img]https://static.elitesecurity.org/uploads/2/9/2919623/.th.DOGC-povezivanje[1].gif[/img][/url] ovim sam bio vođen kad sam povezivao studio samo što on ima još dva pad-a za mase pored ovog "glavnog",ako sam pogriješio a to vidite-recite mi.

Ma drug ostavi se ti dvije mase kratkospoji ulaz pojacala ako opet osciluje sve nanovo.
I samo polako ponovo pregledaj plocice.Pozzz

Tako sve u krug, a resenja koliko neces, ima nesto u pretrazi, samo je to tesko da se nadje jer nije popularizovano
Promeni kabl od ulaza napokon ako to nisi uradio probaj, ako jos uvek imas taj problem probaj da prespojis ulaz na tu ''masu'' oslusni sta se tada cuje?

A i B tacke probati eksperimentalno koja odgovara, mogu i zajedno biti vezane!
Ulazni chinch, nikako nesme biti vezan mehanicki sa spojem na metalnoj kutiji!

Ako je dno kutije metalno? onda u tom slucaju vezati masu sa trafoa a ne sa ulaza!


_{[Ovu poruku je menjao peca26000 dana 02.08.2011. u 01:27 GMT+1]}

Izvadio modul kanala sto susti napolje,spojio ga na skroz drugo napajanje. Jednako susti. Kad sam ga upalio sa kratkospojenim ulazom nije sustalo i mirna struja je stajala bas kako sam je prije neki dan poriktao-100mA. Zatim sam raspojio ulaz,dodirnuo ga i sustanje se povratilo a mirna struja popela na 150mA. Do sad sam zamjenio sve male 2N i BC tranzistore i sve isto,nema boljitka. Sad cu da odvojim tranzistore sa hladnjaka i mijenjati redom njih,imam sve osim izlaznih 2SA i 2SC,nadam se da su oni ok jer bas sa njima do sad nisam imao nikakvih problema. Kad ispitam/izmjenjam sve tranzistore,jedino sto mi preostaje jeste da kupim i sve otpornike i kondezatore makar i keramicke pa da vidim sta je problem. Kad ga nadjem obecao sam sebi da cu ga cekickom od 5kg dezintegrisati u pokusaju da od tog materijala nikad vise ne nastane niti jedna elektronska komponenta.

Jos da dodam,sustanja prvi put nije bilo ali ne zbog kratkospojenog ulaza. Ono je jednostavno tako i ranije radilo,susti pa prestane. Svaki sledeci put kad sam nesto mijenjao ulaz je ostajao kratkospojen prije ukljucenja i opet susti.
Idem da mijenjam MJ i BD...

Izmijenjao i sve BD i MJE tranzistore-situacija se nije promjenila. Nadam se da nisu bas izlazni 2SA/2SC njih bas nemam ali kad dobijem platu gledacu da ih kupim bar dva para ako ne vise (trebace mi i za DOGC-H). Prelazim na kondezatore,prvo moram da potrazim zamjene...

Imaš onaj koji ne šušti pa izvadi iz njega izlazne. Mada mislim da nije do njih.

Svasta moze biti.
44250 nije ti bilo lakse da probas ovo sa GND prepravkama koje sam nacrtao, verovatno je problem u projektovanju i rasporedu na ploci, ima tu nejasnih situacija.

Ima jos sitnih ali bitnih elemenata za to pojacalo ali u tvom slucaju moze biti i nesto drugo, uskoro ces videti detalje.
Dodate elektrolite ucrtane moras imati bar 100uF!

_{[Ovu poruku je menjao peca26000 dana 02.08.2011. u 13:34 GMT+1]}

Ma nešto je tu skroz neočekivano,jedino sam u to siguran. Nema mi druge nego da idem "na mišiće" pošto znanja skoro da i nemam kad su ovakvi problemi u pitanju. Jedino što još mogu da provjerim su blokovi i elektroliti,pokušaću da ih nađem u keramičkoj varijanti a elektrolitze kako već budem našao. Prije ručka sam zamjenio 1N4007 diode,pa ću probati opet,a ako nije do njih onda ću još i one 1N4148,pa ću se onda baciti na kapacitete. Toliko dugo nisam koristio keramiku da sam zaboravio kako se obilježava-čita vrijednost sa njih! Koliko vidim prve dve cifre su početne vrijednosti a poslednja je broj nula (470=> 47pF,332=>3 300pF ili 3,3nF itd.) valjda se ne varam. Otpornike čitam sa manje-više dobrim uspjehom ali eto jednostavnije stvari mi ne idu jer ih ne koristim toliko često.

Što se tiče masa i sam sam tako pomislio kako si mi ti peco predložio,ali onda sam se zapitao što Bora nije to odmah uradio? Pretpostavljam da je imao dobar razlog inače najmanji bi mu problem bio da povuče te dve linije ka ovoj srednjoj masi kod izvoda za zvučnik. Pazi,ja nemam toliko znanja da bi nešto preuređivao što je Boro ili neko poput njega zamislio,želim da saznam ali mi se ne govori pa radim kako je prvobitno zamišljeno. Inače dc-offset varira ali u domenu +/-0,3mV (dakle 3 deset-hiljadita dijela Volta) ali toliko mi varira i napon napajanja pa mislim da drugačije i bolje ni ne može. Naravno sve ovo važi ono malo vremena dok ne počne da šušti,tad se mirna struja povećava a dc-offset ne vrijedi ni mjeriti dok se čuje šuškanje u zvučniku.

Jednu stvar sam primjetio-a to je da mi minus-grana napajanja dosta ranije ostane bez napona na kondezatorima napajanja (20 000 uF po grani u ovom slučaju) nego plus-grana. Takođe,mjereni napon napajanja je za pola volta veći u plus-grani nego u minus-grani a evo sad ću pogledati da li je tako i kad se pojačalo odspoji sa napajanja. Ako je napon simetričan sa otkopčanim pojačalom a simetrija se izgubi kad se pojačalo spoji pretpostavljam da se problem nalazi u "minus-strani" pojačala,tamo gdje je 2SA1943 i svi elementi oko njega. Još nisam mjerio potrošnju struje u minus-grani pojačala,sva mjerenja mirne struje i potrošnje do sad odnosila su se na plus granu. Odoh u radionu da eksperimentišem...

Svakako hvala vama dvojici na sugestijama i učešću u rješavanju mojega problema,svaka podrška znači! Pozdrav!

_{[Ovu poruku je menjao 44250 dana 02.08.2011. u 14:09 GMT+1]}

Da li ste znali da u medicini zaista postoji termin "operacija je bila uspješna,pacijent je umro" ? Da,postoji i čak ima smisla,samo kad se pojasni. Recimo da čovjeku operišu srce,stavljaju mu bajpas,i uspješno to urade,zatvore mu ranu ali prije nego su ga izvezli iz operacione sale on jadnik umre uslijed pucanja krvnog suda u desnoj polutki mozga. Dakle,umro je sa zdravim srcem ali od izliva krvi u mozak.

Slična je i moja dijagnoza ovog pojačala-naime ni približno toliko crna ali ima sličnosti:operacija jeste bila uspješna ali pojačalo još ne radi u kompletu kako treba. Našao sam(barem vjerujem da jesam) šta je bio problem koji je uzrokovao šuštanje u leru-jedan kondezator od 68pF silver-mica(ako se ne varam tako se zove) . Šum je nestao kad sam njega otkačio i umjesto njega sa donje strane pločice postavio keramičku zamjenu. Isključivao sam pojačalo i uključivao ga po nekoliko puta za redom,"gazio" ga na poprilično velikoj snazi,slušao tiho,isključivao ulaz na po desetak minuta,opet sve to ponavljao nekoliko puta sve vrijeme preuređujući raspored unutar kutije. Na kraju ubacim ba modula u kutiju,krenem da poriktam mirnu struju kad se zaštita probudi i pretvori u zujalicu poput one što sam je pravio u petom osnovne iz OTO. Zuji pa razbija! Izvadim je van kutije jer k´o reko´ možda je neka mračna sila u kutiji pa tako reaguje ali nije-prosto je riješila da me j--e i to je to! Pregledam sve i uporedim sa jednom već urađenom i naravno sve je isto,raspored i elementi...sve na svom mjestu samo ona neće da radi kako Bog zapovjeda nego kako ona hoće. Nema veze,sutra je novi dan i ako budem voljan sutra nakon posla ću prčkati po njoj-majku joj pa tri sam takve do sad napravio i ni jedna mi ne pravi probleme a ona četvrta se našla. Evo slike a ako ne budem zaspao dok se video-snimci podižu postaviću i njihove linkove.

Sledeća tema koju ću postaviti zvaće se "kako provjeriti ispravnost jednog kondezatora na najjednostavniji način?"

Pozdrav!

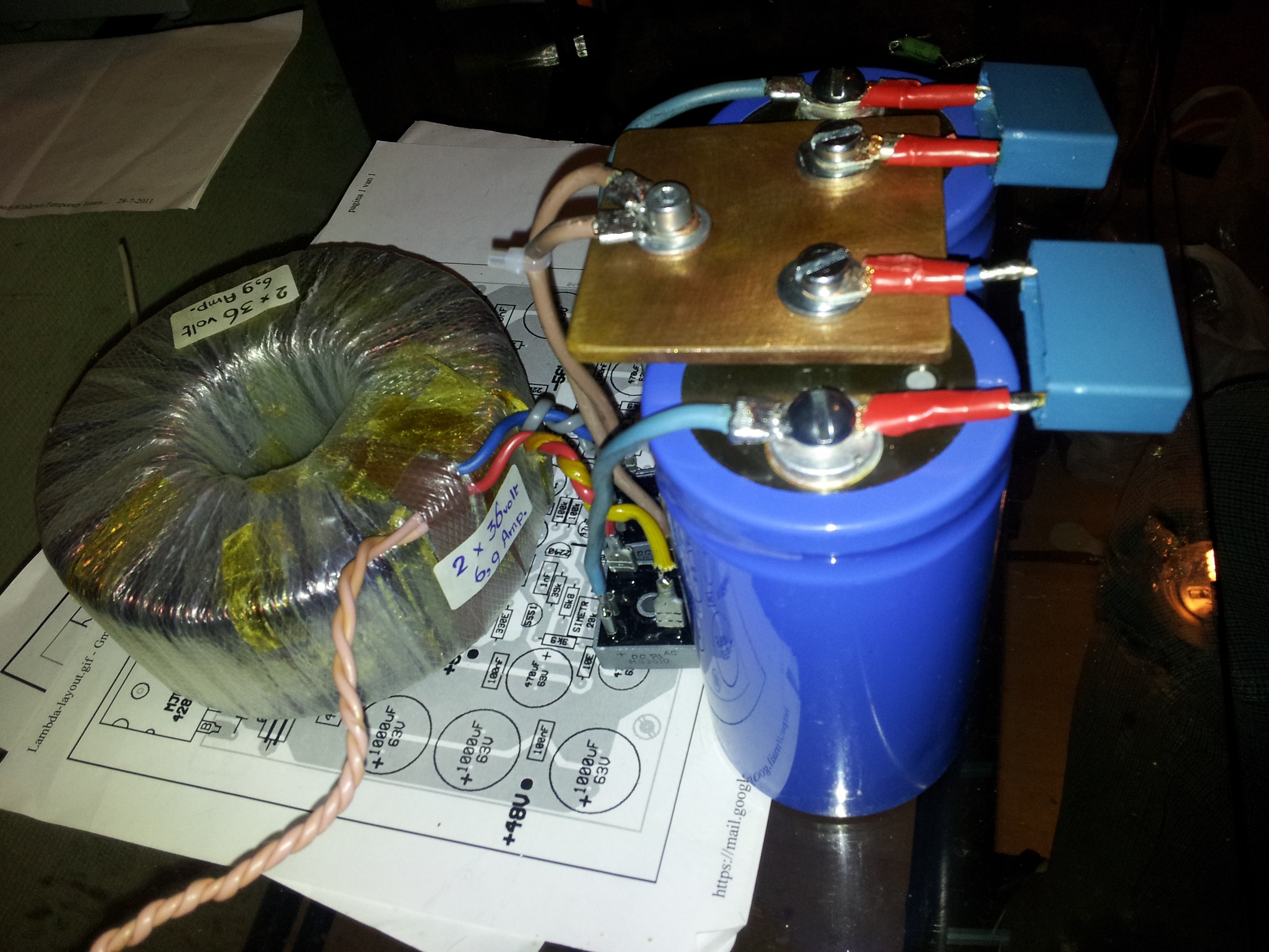

sa ovim sam ga napajao kad sam ga testirao:

novi raspored u kutiji:

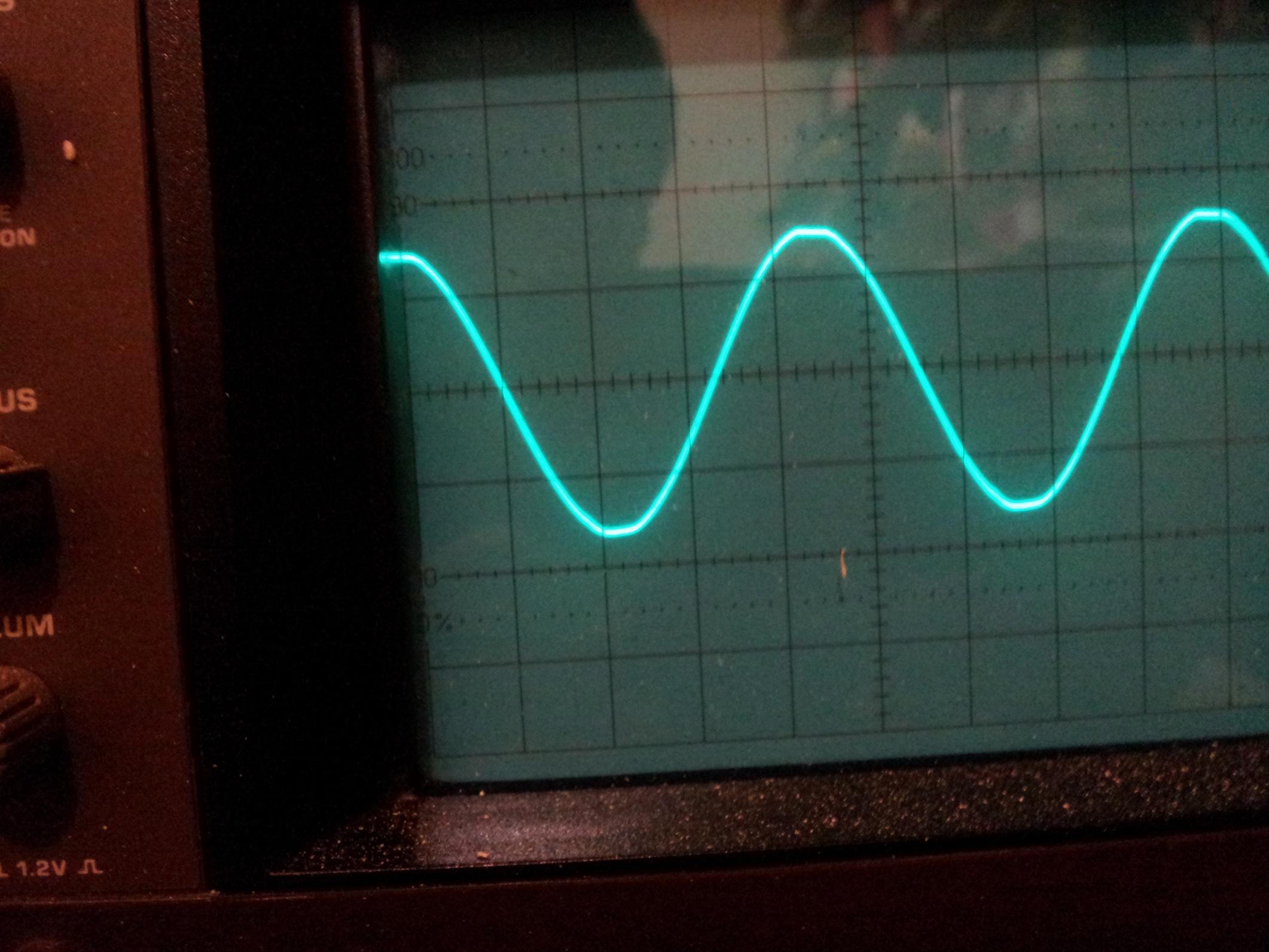

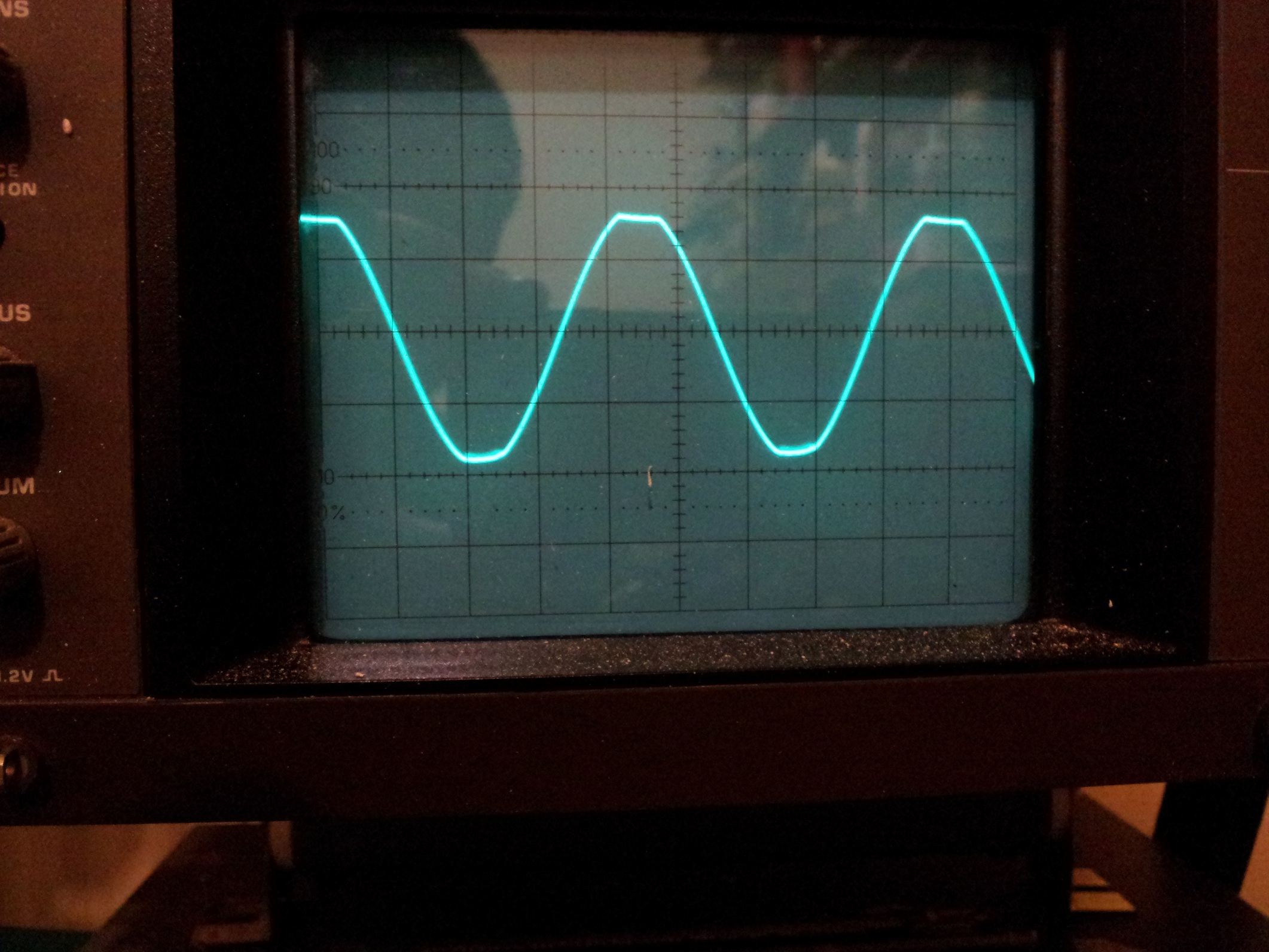

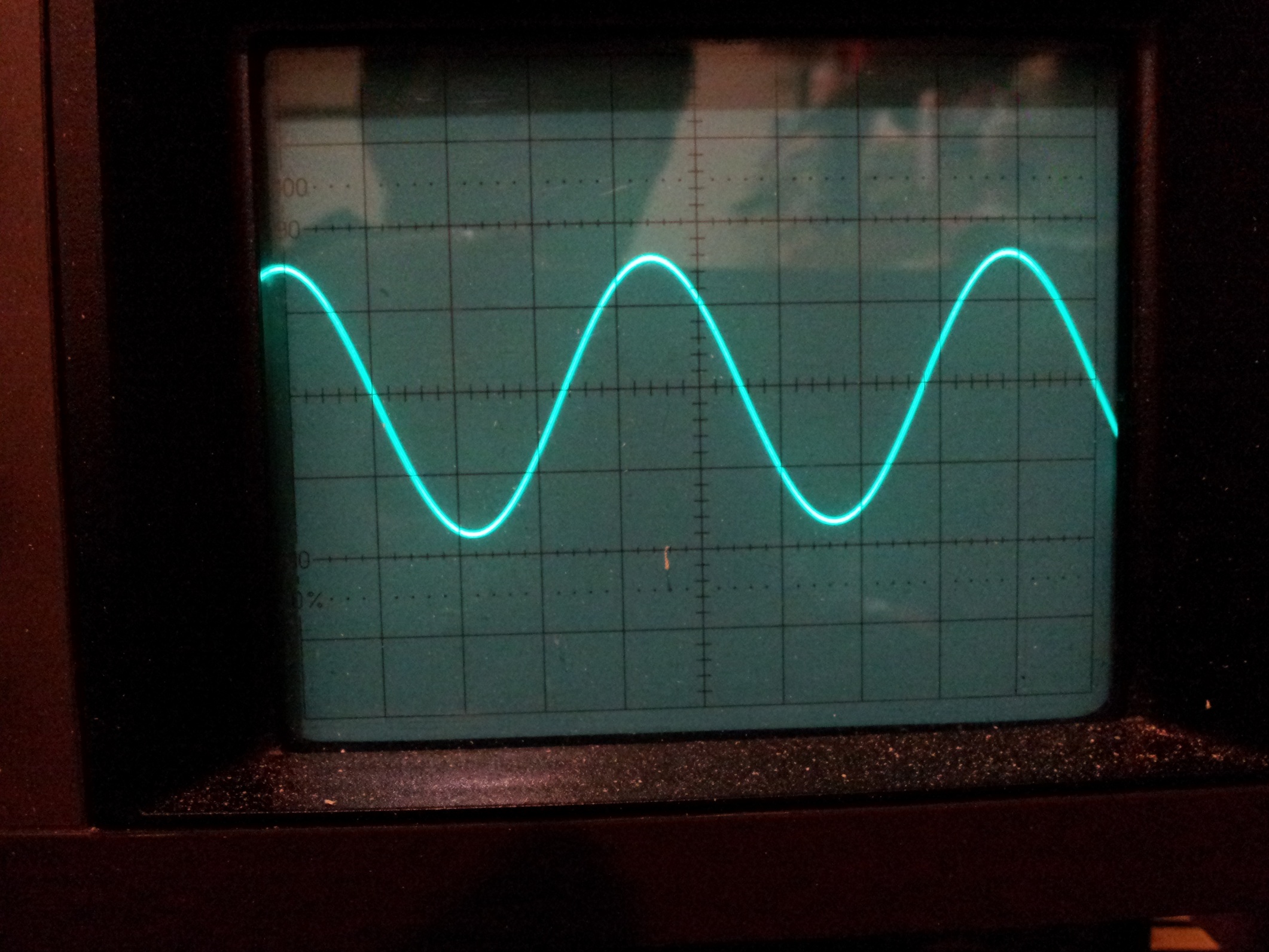

maltretiranje,link 1: http://www.youtube.com/watch?v=EUVyEyxKsXk
maltretiranje,link 2: http://www.youtube.com/watch?v=y7LhGGoie0M (ovde se na vremenu 7:48 vidi tačno gdje se nalazio problematični kondezator i kakav ga je zamjenio)
maltretiranje,link 3: http://www.youtube.com/watch?v=QKP2zrP7FhM



_{[Ovu poruku je menjao 44250 dana 02.08.2011. u 22:48 GMT+1]}

Kako bi bilo lepo da izbegnes te luster kleme... Ziv bio!

PozdraV

...kad prođu sva mjerenja i kontrole,do tad će biti tu jer su praktične. Pozdrav! (tek sad provalih ove fore sa zagradicama...) heh...

Ako hoces ljucki da maltretiras zvucnike, nadji ima sigurno negde na internetu i pazi koliko pojacavas!> Beyonce - Irreplaceable, Beyonce Halo.
Kvar si nasao i ostalo ti nije interesantno, zasto oni kondezatori i mase prave ovakve probleme?
Da znaju i drugi koji nisu imali ovaj problem, ne znaci ako po sluhu je sve ok da je pojacalo 100% kako treba, iznenadjenja sa oscilovanjem nisu zavrsena za ovo pojacalo, u praksi to bas ovako izgleda.
Najgori slucajevi su bas takvi na utisano pojacalo skroz! ! !

peco,shvatio sam za Beyonce i da mi ovde nije kraj sa oscilovanjem ovog pojacala samo srednji dio poruke nisam. Pretpostavljam da si mislio da kazes kako nisam dosao do zakljucka zbog cega kondezatori i mase prave zbrcke. Na moju zalost,nisam sposoban da sam dodjem do takvih zakljucaka(bar ne jos) a niko nece nista da o tome kaze. Ako znas i imas volje,nakucaj ti koje slovce-bio bi ti zahvalan ne samo ja nego i svako ko bi tu poruku procitao a da to ranije nije znao. Nisam ja protiv novih saznanja ,cak naprotiv!

Hajde probaj prebaciti instrument na 20 ili 40MOhm i premjeri C tranzistora u odnosu na hladnjak....
Ako ti negdje probija liskun može biti i više MOhm-a znaju se dešavati upravo ti simptomi.

Pozz

Ma sad mi se čini da je sve ok što se tiče pojačala,sad treba da sredim zaštitu,mislim da sam skontao kako ću nju da sredim. Povela se polemika kako se ožičava studio,u pitanju su mase pa sam ja zategao priču na tu stranu ali se niko živ ne javlja da objasni u čemu su cake i šta se mora a šta nikako ne smije uraditi prilikom žičenja pojačala. Ili ljudi u stvari nemaju pojma pa se plaše nagađanja ili nemaju vremena ni volje da pišu o tome. Generalno na ovom forumu ima sve manje i manje smisla bilo šta pitati jer nema ikoga da daje kvalitetne odgovore,po pitanju bilo čega.

Nego,tebe sam se Dragane sjetio kad sam ovo spajao,znam da si ti pravio STUDIO-SE ,pratio sam ti temu. Jedino nisam "snimio" kako si ti ožičio svoj studio,šta si uradio sa masama-kako si ih povezao? Javi ako imaš volje i vremena... Pozdrav!

Pravili su ljudi Studio-SE i mislim da se niko nije zalio na neko zujanje ili probleme koje ti imas Aleksandre. Moze biti da je do losih komponenata ili cak neispravnih. Rado bih ti pomogao ali ne znam kako. Studio-se je malo komplikovaniji sto se tice povezivanja masa jer ih ima cak tri a nije bez razloga tako uradjeno.

Znam,ni u jednom trenutku nisam sumnjao na Borin rad prvo iz poštovanja prema njemu lično,drugo jer znam da je napravljen u X-primjeraka i da radi sasvim ok.



Hvala na ponudi ali već sam gore naveo u čemu je bio problem,68pF500V silver-mica. Kad sam umjesto njega stavio drugi(keramiku,bolje nisam imao) šuštanje je prestalo. Evo spakovao sam ga u kutiju i unio u kuću,ćuti nekih 15-ak minuta i ne javlja se,a i prije toga sam ga juče maltretirao i nakon zamjene kritičnog kondezatora šuškanje se više nije pojavljivalo. Premještaj u kutiji sam uradio da bi sve bilo kako su mi savjetovali.



I to se dalo shvatiti jer su mnoga slova napisana(prvenstveno od mene) ali do konkretnog savjeta i odgovora ni sad nisam došao. Pretpostavljam da je u pitanju kapacitivni množač i da radi što boljih karakteristika on zahtjeva takvo žičenje masa,ništa drugo mi nije palo na pamet. Mase koje vode sa tih množača kapaciteta uradio sam svakom zasebno sa 1,5mm^2 žicom jednake dužine za obe grane i oba kanala i odveo ih u zvjezdište gdje se sastaju sve mase cijelog pojačala.

I da dodam,regulacija boje tona sa clepsidre se do sad najbolje manifestuje baš na ovom studiju! Mnogo se više osjeti razlika kad se doda/oduzme bas/visoki,i kad se poigra sa onim prekidačima 50/100Hz 10kHz/20kHz...baš.

Ja sam napajanje odradio školski, sekundar transformatora bajpasovan sa 2x4.7nF, 8 Shotky dioda bajpasovani sa 100nF,6 kondova 10mF 75V na bakelitnoj podlozi bajpasovani sa 470nF, pošto bakelit nema bakarnu stranu ja sam nabavio komad bakarnog lima 1.5mm i isjekao ga makazama u 3 trake. Kondenzatore stavio što bliže jedan drugom i zavrnuo na bakarne trake ( srednjom i ujedno najširom povezao mase ). Sa jedne strane sam doveo napajanje sa dioda a sa druge ga povukao na pojačavač. Mase sam povukao tačno sa sredine između srednjih kondenzatora i sve audio mase u kutiji vezao na tu tačku 10Ohm NTC povukao na šeraf u kutiji. Uzemljenje doveo preko 10Ohm u istu tačku kao i ostale mase ali sam poslije raspoio, pošto mi je pravilo problem ( utičnica na kojoj je vezan STUDIO-SE je nulovana i nema uzemljenje ). Na žalost nemam sliku da ti pošaljem. Bajpasovao +/masa/- sa 2x3k3 5W i paralelno njima 2x4.7µF.

Sad sam pogledao tvoju sliku i raspored u kutiji, ne sviđa mi se pozicija transformatora.... Da ne gnjavim o tome pogledaj sliku u prilogu. Crvenom su bojom označene magnetne silnice transformatora ( odokativno ) i sigurno je da zahvataju kanal. Rozom bojom sam ti označio lim koji bi mogao pokušati staviti kako bi ublažio uticaj silnica na kanal. Lim bi trebao biti od MU metala. Najlakše je doći do njega ako nađeš pregorelo napajanje od PC-a ono je oklopljeno sa MU metalom.

Inače moj STUDIO-se radi svaki dan od kako sam ga napravio, i nisam imao problema sa njim...
Pozz


_{[Ovu poruku je menjao vodjang dana 04.08.2011. u 07:53 GMT+1]}

Milion ti puta hvala na ovom tvom odgovoru,u jednom postu rekao si vise nego mnogi na cijeloj strani foruma! Sve stoji zapisano,kad dobijem platu poradicu na tim otporima,kondezatorima,dodatnom grecu i MU-limu(ne znam sta MU znaci ali znam sta radi). Radi od juce cijelu noc i sve je ok. Jos jednom veliko hvala Dragane...

Samo mala napomena: kućišta od PC napajanja nisu napravljena MI metala.

MI ili MU? Pretpostavljam da je "kvaka" u sakupljanju elektomagnetnih silnica.

Ne sakupljaju nego ne dozvoljvaju da se šire.

Ha ha ha i to je što kažeš,ipak je to pasivni komad nečega! Nego šta konkretno znači MU ili MI?

http://en.wikipedia.org/wiki/Mu-metal

Da ali mogu da odrade posao.... Više puta sam to praktično probao.

Vidim da je Viktor bio brži od mene ;)

Pozz

Jesu riješeni problemi?

Ooo da,problem je bio u kondenzatoru od 68pF,mase sam odveo posebno do zvjezdista,priblizio maksimalno kondenzatore ispravljaca...radi vec pune dve nedelje bez problema. Ostalo je da se poradi na farbanju same kutije,da ucinim nesto po pitanju onog sundjera i da napajanje od sekundara do velikih kondenzatora povezem kao sto je vodjang naveo parmpostova ranije. Uglavnom,studio radi dan i noc skoro bez prekida,kad sam ja na poslu(a to je najveci dio dana) slusa ga zena. Dokle si ti stigao?

Bio sam 10-ak dana na odmoru bez računala, mobitela, televizora...
Vratio se doma i nabrzinu sklopio jednostavni, ali dobar preamp jednom kolegi (nisam išao baš da bude skroz pedantno jer kolega nije prezahtjevan, ali je zato jako nestrpljiv )







Našao sam hladila za Sigmu i sad mi je zao ne ići na dual mono, a znam da će me to skupo koštati pa nisam još 100% siguran da će biti tako (spremam se još 3 pojačala završiti).



U međuvemenu se Modus usvirava s nekom malom pasivom i MF Tube bufferom koji malo testiram.

Ziki2 fino to izgleda:))

Ziki,po slikama se dade zaključiti da navijaš za Dinamo,da imaš ćerkicu od oko godinu dana i da ti kreativnost značajno raste kad se malo odvojiš od elektronike koja ima veze sa mikroprocesorima! Hladnjaci za Sigmu ti izgledaju "kao Bog" ,a pločice da ne pričam! Jedva čekam da čujem kako tebi zvuči Sigma i kako radi,naročito u odnosu na STUDIO kojeg već imaš. Inače sve što si uradio na skali od jedan do deset vrednujem sa dvadeset,kao i uvjek! čovjek visokih standarda... Veliki pozdrav Ziki,čekam sledeće slike i utiske!

Po slikama bih rek'o da je kuhinjska krpa završila preko nekog uređaja!

Znaci kuva se nesto :)

ha hah aha haaa...

Studio se skriva ispod krpe. Jednostavno je nepojmljiva količina prašine koja se tako brzo skuplja da je ovo za sada jedino riješenje. Ostaje još poraditi na dizajnu krpe :)

Ziki, koji je ono preamp? Mozes li nam dati malo vise informacija u vezi toga?

Reklo bi se neki jednostavan,sa jednim integralnim kolom. Reče on da mu komšija nije prezahtjevan,ostaje pitanje samo koji je ic u pitanju. Pozdrav!

RAdi se upravo o jednostavnom predpojacalu.orginal je sa lm-om 4562 naravno svaki dvostruki op-amp moze,NE5532.OPA2604 itd.
Evo i semice pcb.



Uglavnom moze zadovoljiti dobar je za probu nekih projekata.
Pozz
Sto se cudne stvari dogadjau i meni je jaran trazio jucer da mu zavrsim jednostavno predpojaclao,da ne trujem temu nece biti slikica:)))))))

Evo otvoriću temu baš u ove svrhe-da ljudi koji su napravili nešto o čemu ne žele baš da otvaraju cijele teme,imaju gdje da postave slike i šeme svega toga. Inače ne smatram da je postavljanje slika drugih uređaja u jednoj temi trovanje ni kvarenje teme,naprotiv mislim da to dođe kao osvježenje-nešto poput promjene ženske kad smo bili mlađi.. :) nikko,obrati pažnju na početnu stranu foruma a onda reaguj! ;)

Malo kasnim na peglanje o malim vrijednostima (xxpf) ali mogu vam pomoci sa vrijednostima: 68, 12, 5.6, 100, 270, 150,300, 120, 240, 430, 620, 330 (sve pf i svi stirofleks), ima toga jos ali mi dostavite vrijednosti kondova koje vam trebaju pa vam mogu to poslati u obicnom pismu.
Ja sam to uglavnom vadio iz starih analognih tjunera i starih radioamaterskih stanica. Bice mi drago ako mogu da pomognem
Pozdrav BP

Tek sad vidim prosli post-velikodusno boro,svaka cast! Ako mi zatreba,javljam se!

Aco, prosao sam celu temu od pocetka do kraja al nema ono sto me interesuje a interesuje me grejanje. Da li i kada ti se ukljucuje ventilator? Pri ganjanju ili i na tihom slusanju? Tvoji su hladnjaci cini mi se po par centimetara duzi od plocica, ovako na oko rekao bih oko 20cm, visina oko 2-3 duzine tela izlaznog tranzistora, a duzinu rebara ne bih mogao da procenim.
https://static.elitesecurity.org/uploads/2/9/2914419/DSC00744.JPG
Pa me interesuje kako se ponasa grejanje pri radu da bih napravio neku usporedbu i ocenio sa kakvim hladnjakom bi se mogao provuci jer gledam da prodjem sto bezbolnije.

Ne znam jeli bi tu mogao doci 300X120X40mm (meso 10) po kanalu (0.4 C/W), ja to nikako ne bih ganjao, znaci veoma lagani rad?





_{[Ovu poruku je menjao d.veljko83 dana 18.09.2011. u 02:56 GMT+1]}

Teško mi je reći koliko bi se grijao na punoj snazi horizontalno postavljen,jer ovi moji hladnjaci i nisu baš najsretnije rješenje bez ventilatora ili ukoliko nisu postavljeni vertikalno. Uključenje ventilatora se reguliše vrijednošću fiksnog otpornika na bazi tranzistora gdje je i ntc,kod mene se relativno rano (na maloj temperaturi) uključuje iako je vrijednost tog otpornika 20% manja od one u šemi. Kad sam tražio uzrok šuštanja desni modul radio je na stolu i bio "maltretiran" poprilično,radio je vertikalno postavljen i odvojen oko 1cm od stola da bi vazduh mogao da opstruji i nije se grijao mnogo. U svakom momentu mogao si držati ruku na njemu bez ikakvih problema,nije bio hladan ali daleko od toga da se i previše ugrijao. Više se ugrijao transformator koji ga je napajao! Ti tvoji hladnjaci su i više nego dobri,vjeruj mi! Evo par slika sa drugog mjesta,na moje slike ne obraćaj pažnju više se koncentriši na slike ostalih koji su ga uradili sa hladnjacima kao što ih ti imaš:

http://www.facebook.com/media/...426.132238633531205&type=1

http://www.facebook.com/media/...79398283.14327.100002606156494

Sad mi sve draže što postoje ovi albumi,počinju da dobijaju pravi smisao.

Hebiga nikada tako postavljeni hladnjaci nisu najsretnije resenje,kod mene se u "leru" pomalo grije ruku na srce nisam ga nikada "cepio".
Pozzz.

Baš tako,zato sam i postavio ventilator,da bi imao prisilno strujanje vazduha. Bilo mi žao propustiti onoliku masu hladnjaka i nisku cijenu,ovo mi je bio kompromis kojim sam zadovoljan. Na dalje ću pokušavati na sve načine da mi kutije budu kao od DOGC-H,ili kao što uglavnom izgledaju npr. ziki2-jeve. Dobre stvari treba "bezobrazno" kopirati!

http://www.facebook.com/photo....3531205&type=1&theater

http://www.facebook.com/photo....3531205&type=1&theater

http://www.facebook.com/photo....3531205&type=1&theater

http://www.facebook.com/photo....3531205&type=1&theater

Bez ikakvih problema :) Ja u svom Studiju imam 1 SK56 300x100x40 i nikada se ne ugrije toliko da ne mogu na njemu držati ruku. Evo ga radi već godinama bez problema, a znao sam ga ne isključivati po mjesec dana. Ovo tvoje će biti odlično.

Vise ti necu davati moje dizajne... ti zlostavljas moja pojacala... ne iskljucujes ih da malo odmore... to je robovlasnicki stil!

E moj Dr. Bora! Kako isključiti slavuja?

Dobro je da je tako. U krajnjoj liniji sam se mislio prosiriti sa 300 na 400mm ali dobro je sto nema potreba za to.

Kad se stvore uslovi, a trebalo bi da se stvore sto pre, porucio bih kutiju za njega jer kako nemam ni pogodne hladnjake moram resavati sve to skupa oko hardware-a.
http://www.modushop.biz/ecommerce/pesantedrack3u_0000.jpg
Dodao bi i rucice.

Interesuje me jos i sleddece,

za njega se navode oko 80w/8 oma i to bi trebalo da je tih nekih 45-55% korisne snage u ab klasi. Odprilike bi trebalo da je i disipacija (ako bi zanemarili ostale gubitke) takodje negde u visini 80W?. Ili je ovo previse povrsno razmisljanje?
Kada se ima precizan podatak o disipaciji formulom Tamb + (P x Rth)x1.1=T se dobije prilicno tacan uvid u realno stanje stvari (kod A5 je slagala za svega par stepeni)

Kod AB klase ces to tesko tako utvrditi osim da racunas na najgore uslove. Evo ti "slika" kako bi to kod mene izgledalo: skoro sva pojacala koja su se makar neko vreme (mesec-dva ili vise) zadrzala u mom sistemu su 95% svog rada provela na 10-20W snage sa mojim stilom i vrstom muzike koju slusam, a bez obzira kolika im je maksimalna snaga. Ne znam da sam vise od 6-7 puta odvrnuo to na 70-80% snage na po 10-20 sekundi da bi neki drugari dobili utisak kako zvuci na vecoj snazi. Kad radis za sebe, znas kako ces to koristiti, a kad radis za drugoga (prodaju ili slicno) ili kao "javni" dizajn koji ce ko zna ko praviti i ko zna kako ga i zasta koristiti, onda moras da racunas na najgori slucaj i da stvari i predimenzionises da te ne bi pratio los glas.

Nacin na koji sam zapoceo predhodni post je svakako najgori scenario. Ako je tu dobro u normalnom koriscenju je i bolje i lakse. Vise sam se pitao da li idem previse slobodno u ovim zaokruzivanjima i adhok "brojevima".

Koriscenje mi se ne razlikuje u mnogome od vaseg ali ukoliko mogu sa 20-40E da pokrijem i taj najgori scenario na uredjaju, pri svom ulozenom trudu i radu oko njega ne cini mi se kao greska. Stoji i to da niko nema para za bacanje pa ako je sve to zadovoljavajuce i sa manjom cifrom zasto da ne. Upravo zato i pokusavam da se "proverim" i vodim nekakvim brojkama i ako treba zakocim na vreme. Mnogo je stvari u igri i sve to treba dovesti na neku razmeru, sklad i balans. Mozda je bas to i prava lepota svega ovoga.

Jedno pitanjce:
potenciometar koji se stavlja na ulaz pojacala za regulisanje jacine (volume) - da li treba da bude lin. ili log. (pretpostavljam da je oznaka A-lin. a B-log.) ?

Logoritamski...

Pozdrav

Zahvaljujem puno....

Da se nadovezem..pazi samo, ima razlike izmedju oznaka..

U Americi su oznake

A - Audio tj. Log
B - Linear

Dok u Evropi

A - Linearni
B - Log

Mada je ranije pre XY godina Logaritamski nosio oznaku C , a linearni A..sada C i u USA i ostatku sveta oznacava obrnuti LOG. Tako da je najbolje da gledas odakle je pot, i iz koje godine,ako vec ne pise LOG ili LIN.

Poz....

Ma to sam prije sa AVO metrom sa analognom (Unimer 3) skalom lako utvrdjivao a sada sa digitalcem to malo teze ide.

Da li je 4K7/log mala vrijednost za regulaciju jacine (znam da obicno bude oko 50K) ?

Mislim da tako mala razlika ne igra veliku ulogu.

Za samu regulaciju to i nema mnogo veze, ali taj pot je i izlazno opterecenje nekog predstepena a njemu to moze da ne prija! Retko se na tom mestu nalazi pot ispod nekih 20k... obicno 50 ili 100k i uvek logaritamski.

Aleksandre, ima li sta novoga???

Da ne otvaram novu temu Aca se nece ljutiti sigurno ako napisem par postova ovde. Toliko puta je ovaj amp napravljen, posebna tema ne bi imala smisla jer ne bih imao da kazem nesto sto verovatno nije receno. Cekam od nekoga potvrdu da nije velika greska staviti 2X56p na mesto 100p pa da probam i drugi kanal. (ovo ne bih da petljam na svoju ruku jer sam imao vec prilike da se uverim sta znace par pikofarada gore ili dole!)

Za sada sviri jedan i to perfektno. Bez ikakvog bruma ili suma i pored gomile zica i kupusa na stolu. Nema udara u zvucnik pri ukljucenju. Mirnu struju sam namerno blago povecao ne bi li izazvao grejanje da bih mogao da pratim ponasanje i u tom slucaju ali temperature nema. Izlazni su tek promenili temperaturu, profil hladan a za hladnjak neccu ni da pricam. Stvarno je steta da se koriste 2 ovakva hladnjaka za ovaj amp ali ne vidim kako bih mogao da postavim oba kanala na jedan. Mozda da okrecem plocice da gledaju jedna ka drugoj ali onda ce podesavanje ici malo teze. U svakom slucaju razmislice se na tu temu.

Od viska glava ne boli,nije velika razlika tako da nece cuti razliku.
Ovo super izgleda:))

Trebalo bi da ne bude narocitih problema zbog te zamene. Kod tih kondova su obicno i tolerancije malo vece, ali ne verujem da ce to za probu ista znaciti ili menjati. Kad budes mogao stavi lep i tacan kondenzator.

Evo,kad Bora tako kaže... mada on upravo u ovom trenutku uključuje taj drugi kanal!

Ako ne daj boze i bude nekih problema, ta dva paralelno vezana konda i nesto veca vrednost sigurno nece biti razlog tome!

Ima problema. Ponasa se kao sinoc prvi kanal ali kada sam ukapirao u cemu je problem njega sam lako resio. Sada ne ide tako lako. Prelemio sam vise mesta dzamperima ali i dalje nista. Ponestalo mi je sumnjivih tacaka pa se sad pitam sta moze biti razlog. Naponi na pojedinim tackama su potpuno isti kao i sinoc dok su vodovi bili problem.

Samo polako. Upornost je majka uspeha! Uzmi lupu i nekakav siljak ili ostri srafciger i vrlo detaljno pregledaj sve bakarne vodove. Gde je sumnjivo prodji sa siljkom jer spojevi od lemljenja nekad budu kao kosa tanki. Ako je to u redu, premeri da sve tacke na jednom vodu imaju isti napon. Nekada postoji mikro-pukotina u bakarnom vodu a ne vidis je ni lupom ali ce napon na krajevima takvog voda biti drugaciji. Sve to radis ako ne sumnjas u komponente. Ako sumnjas... znas kako dalje.

Lupu nazalost jos uvek nemam, nabavicu jednu sto pre. Inace nije problem bio u nepotrebnim vezama i kontaktima vec u vezama koje su bile potrebne a nije ih bilo. Napravio sam na ovom kanalu dosta dzampera da bi bio sigran da spoj postoji. Nakon 2-3 sata ubedjivanja konacno je proradilo i doslo na svoje. Svira i ovaj kanal vec sa ipo-dva, jedva mlaki izlazni, 125-130mA mirne struje, dc jedva razlicit od nule. Moracu da nadjem neku plocu da poredjam po njoj kontakte i kanale i da preliminarno to probam. Mislio sam da cu danas stici ali se oteglo neplanirano. Bilo bi mi bas krivo da se nije sve dobro zavrsilo jer sam se bas potrudio ovoga puta.

Evo ga pojacavac, poredjan koliko toliko da bude na jednom mestu, povezano preko velleman-a, svirka pomalo juce i danas. U jednom kanalu blaga zvonjava sporadicno. Vodjen Aleksandrovim iskustvom znam odakle cu krenuti. Nisam to primetio dok sam testirao ali ovde sada jesam. Stoji da su provodnici predugi (nisam hteo nista seci jer tek trebam da isplaniram i uklopim finalni raspored kada budem krenuo i u taj deo price), puno vodova je bajpasovano kratkospojnicima ali sve je to na oba kanala a samo iz jednog zvoni, pa sumnjam na neki deo.
Jos jedan previd, ne toliko opasan, sa slike se da lako videti o cemu se radi, juce nisam na to obratio paznju sve dok nisam stavio oba kanala jedan do drugog. Dve nove rupe i dva navoja nisu problem.

Mogu samo da uradim ovo...





Reprezentativac!

Nego,šta si zeknuo? Je li u pitanju visina desnog hladnjaka?

Jesi ga slušao,ako jesi kako ti se čini?

Nije visina, trebala su oba profila ici na jednu stranu da bi na drugoj ostalo mesta za trafo, ispravljac i zastitu. Tek kada sam postavio hladnjake jedan pored drugog u kutiji skontao sam kakav previd se podvukao, ali ko sto rekoh nista neresivo. Dve rupe i navoj resavaju problem.

Slusati nisam imao vremena puno. Sinoc sam kasno ovo zavrsio i pustio muziku bas bas lagano, nakon 5 minta sam spavao ;)
Prerano je za neki ozbiljniji komentar, preslusao sam nekoliko stvari danas koje stalno vrtim, usudio bih se da kazem da je manje ostar na toj muzici i na mom player-u i zvucnim kutijama od sigme sto mu nikako nije minus, cak sta vise muziku cini slusljivijom. Ja pretezno slusam stariju produkciju pa ponegde ume da zasmeta ako je amp preostar ili otvoreniji. Player mi je vec dovoljno svetao a kutije podlozne krestanju, tako da u sredini lanca je kod mene trenutno pozeljno nesto skroz neutralno ili cak blago povuceno (nikako mutavo i muljavo naravno) da bi se napravio neki balans.

Bice komentara samo da se utisci slegnu. Ko zna mozda kupim i dobre zvucnike pa cemo tekonda videti.

P O L I T I Č A R U ! ! ! ! !

;)

Imam utisak da ovde treba dosta ozbiljniji trafo u ispravljacu. Sve je u redu dok se ne doda gas a onda pocinje stucanje. Kod sigme to se nikada nije desilo, mada ona ima veliki overkill i na tom mestu.
Amp na malim snagama smira lepo i odmereno rekao bih za ovo kratko vreme. Sinoc me nije prevario sluh jer su danasnjih 4-5 sati to samo potvrdili, nema ostrine u toj meri kao kod sigme i muziku zbog toga cini slusljivojom. To je ono sto sa lakocom moze da se kaze onako na prvu loptu. Jedino me nervira muljavina na okretanje pota od 10h pa navise. Za tako nesto nema doduse ni preke potrebe, dovoljno je glasno i bez naleganja na pot i na ovim slabo-osetljivim zv kutijama ali jednostavno nisam navikao na takvo ponasanje i veoma je iritantno. Ja ne slusam muziku glasno ali volim da pojacavac bude sposoban da pokaze svoju narav u svim (realnim) prilikama. U svim pojacavacima imam cini mi se izdasne ili pak sasvim dovoljne ispravljace pa nema razloga da tako ne bude i ovde. Ovo je samo test trafo ali definitivno govori u kom pravcu se dalje treba ici.

_{[Ovu poruku je menjao d.veljko83 dana 11.10.2011. u 21:48 GMT+1]}

Koliko VA je trafo?

Trafo je iz marantz-ovog sr6200, navode se nekih 350W potrosnje za modele na 230Vac i 3.8A za modele na 120Vac. To je sve sto imam od podataka.

Ovaj ako ima vise od 200w,ja cu pojesti,bez senfa.:)))

Zar ovako zelenog? ;) Nista me ne bi iznenadilo, pokazuje sve simptome anemije i nauhranjenosti tipicno za paletu proizvoda doticne a i slicnih firmi. Znam dalje sta mi je ciniti jedino sto ce sve to kostati vremena :(

Jos jedno pitanje ne vezano za ovo,
moze li se digitalnim multimetrom tacno izmeriti Rdc zvucnika? Pitam jer vidim da neki skuplji modeli imaju zasebno niskoomsko podrucje pa ne znam kakva je situacija sa ovim standardnim.



_{[Ovu poruku je menjao d.veljko83 dana 12.10.2011. u 00:29 GMT+1]}

Rdc pretpostavljam da je aktivni omski otpor,ne znam koliko tacno i za sta ti treba. Za unimere i njihovu mogucnost mjerenja otpora i sam znas a tacnost mozes provjeriti tako sto ces redno zvucniku postaviti cisto aktivni otpor i staviti to na izvor istosmjerne struje,zatim izmjeriti struju kroz krug,napon na zvucniku i eto kroz racunicu otpora. Naravno imati svo vrijeme na umu da struja kroz zvucnik ne predje 100mA,da ga ne bi unistila a preklopnik na volt- i amper-metru da bude na sto osjetljivijem mjernom podrucju tj. sto blizem struji i naponu koji se mjere radi sto vece preciznosti mjerenja(decimala na unimeru). I da,prvo mjeriti jednu velicinu pa iskljuciti unimer iz mjernog kruga a zatim drugu,da bi se izbacio uticaj unutrasnjeg otpora mjernih instrumenata. Ne znam da li sam pogodio kako ti treba,svakako se na sabajle postenski raspisah i raspametovah...

D.veljko83 sada su sve firme iste jad i tuga:((((
Meni opet sinoc drmnuo had disk,kada se samo sjetim onih prvih diskova od IBM-a od 10GB,a ne ove kineske sprdacine od diskova:((((
Ovom nema spasa struze ko ves masina:))Opet otisli svi podatci ovaj put trajno.
Mjerenje Rdc-a tesko sa tim multimetrom.
pozdrav:)

Da, bas na taj otpor mislim. Ocekivao sam vrednost oko 3.4-5 oma a dobio 34.4! Ta je situacija sa ugasenim pojacavacem kao i sa skinutim kablovima. Kada ukljucim amp varira izmedju 3.4 i 4.4 oma, predpostavljam zbog prisustva dc-a pa i on ucestvuje pri ocitavanju instrumenta.
Nemam troks nastavke ili kako se vec zovu pa ne mogu da skinem prikljucke i pogledam sta ima od elemenata i kako su vezani.
Inace hteo sam da se uverim da li pojacavac vidi zvucnike kao cetvoroomsko opterecenje sto bi samo potkrepilo zapazanja oko napajanja i zakljucka da je trafo nikakav.

Zao mi je za peh, i sam sam imao pre godinu dana slicnu situaciju i sav materijal koji sam prikupio u proteklih 3-4 godina je nestao! 50% od toga je i cista moja krivica i lenjost jer mi je izglledda bilo tessko da narezem jedan dvd.

Jel zbog velikog unutrasnjeg otpora ili nesto je drugo u pitanju, ovo mi nikada nije bilo jasno kako treba, nadam se da te necu smotiri ako te zamolim da das pojasnjenje u par recenica.
Da dopunim, pogledaj molim te na http://www.myflukestore.com/re...ce_match_terms&modal=false
pa pod rotary switch functions idi na 50ohm polje (kliknes na sliku preklopnika) za blize objasnjenje. Mogu li se tom funkcijom ispitivati ovakve stvari. Ovaj metar mi je interesantan odavno, jos kad bi i to mogao bio bi kompletan.

Pozdrav!

_{[Ovu poruku je menjao d.veljko83 dana 12.10.2011. u 12:38 GMT+1]}

Inace da se zahvalim Bori sto nesebicno deli i poklanja stvari svima nama, visi ovde, deli savete i pomaze ko da ima neku obavezu!
Dobra je ovo mahina nema sta. Zao mi je sto nemogu da je cujem i testiram onako kako to volim da radim ali kao sto rekoh na malim snagama svira veoma skladno i umereno. Ali zasvirace on punim plucima sigurno je.

Hvala cika Boro i ziv bio!

G.Bora je "legenda" i to ziva:))
I opet nekih majmuncicima ne valja e hebiga.
Sto se tice instrumenta ma dok ne vidim ne vjerujem.
pozdrav

Probam pa javim.

d.veljko i ja vec razmjenismo misljenja pa da pitam i vas ostale:Moze li se dc-voltmetrom mjeriti simetrija (dc-offset) pojacala u radu,i da li se moze mjeriti aktivni omski otpor zvucnika koji je takodje prikljucen na pojacalo i radi? Meni je to bio prvi glas,ne kazem ni da moze ni da ne moze (mada ipak prevagujem na negaciju),pa da pitam... Pozdrav svima!

Za ovo prvo pitanje ne znam sta da kazem. Mozes da isprobas pa da svima nama preneses tvoje vidjenje.Ne znam sta ce biti kada pustis muziku... Za ovo drugo pitanje...to ne bih uopste radio tj. merio otpor zvucnika dok on radi!

S'obzirom da sam pre par dana malo sredjivao studio-se raspored, dosla mi je ideja da nacrtam i verziju koja ima metalne TO-3 tranzistore tipa MJ21193, MJ15003...Dimenzija plocice je ostala ista, jedino je kuciste izlaznih tranzistora promenjeno. Evo kako to izgleda! Jedna ideja vuce drugu tako da sam ubacio i u MODUS ove trandze!

U upitstvu bilo kog digitalnog multimetra se moze naci upozorenje da se zbog moguce havarije na instrumentu ne treba meriti otpor koji je pod naponom. Kao sto se za el kondenzatore savetuje da se pre merenja isprazne.
Kad napisah koje vrednosti sam dobio dok je pojacalo bilo ukljuceno nisam mislio da je gruvala muzika iz njega nego da je samo bilo na "on". Pa ako instrument crkne od 4-5mV dc-a nek crkne odmah!

Cissto da ne bude zabune.

A dc-ofset ne znam kako drugacije da merim nego kad je pojacalo takodje "on" crna pipalica na masu a crvena na izlaz za zvucnik. Ako gresim odma me ispravljajte.

Jos niko ne rece/objasni zasto ne ide merenje rdc zvucnika digitalnim unimerom?

Super izgleda,kako si zadovoljan sa modusom??

*Moze li se dc-voltmetrom mjeriti simetrija (dc-offset) pojacala u radu

Da, bez problema. Meni je uvek vezan analogni DC voltmetar na izlazu dok testiram. Igla ima toliku inerciju da gotovo ne moze da reaguje na brze promene napona.

*da li se moze mjeriti aktivni omski otpor zvucnika koji je takodje prikljucen na pojacalo i radi?

Ne, nema ni logike ni svrhe! Omski otpor se meri dobrim multimetrom "na hladno" tj. na samom drajveru dok jos nije ugradjen, a dinamicki otpor je vezan za frekvencu na kojoj se meri.

Pogledajte i temu http://www.elitesecurity.org/t...ci-Sve-njima-Teorija-parametri

_{[Ovu poruku je menjao 1OXB dana 12.10.2011. u 19:27 GMT+1]}

@ Nikko

Ekstra je ispalo kod Modusa, oni MJE drajveri su legli izmedju dva tranzistora iste vrste, nisu dakle na originalnom mestu a ubaceni su i bazni otpornici kod izlaznih koji se leme ispod stampe, kao kod Sigme. Treba to jos za nijansu da se sredi ali deluje super.

Samo se nadam da se Bora nece ljutiti sto sam okacio raspored?

Viktore,tebi baš nikad nije dosadno!





Izvini d.veljko83,ja sam onda pogrešno protumačio tvoj post,moja greška...





Znači,d.veljko bio si u pravu a ja u neznanju i u "krivu",eto sad znam i ja sa sigurnošću. Nikada nisam mjerio dc-offset dok pojačalo radi tj. pojačava zvuk,samo dok su u izlazi kratko spojeni. Za mjerenje dc-offseta pri radu pojačala nisam ni znao dok mi d.veljko nije rekao,sad se bila "potegla" priča pa se sjetih da upitam.

Nadam se d.veljko da te nisam uvredio,prvo pogrešnim tumačenjem tvog posta a zatim i nevjerovanjem u način mjerenja dc-offseta...

Taman posla da si me uvredio, ali da sve ovo bude jos konfuznije ja sve vreme znam na sta ti mislis jer smo o tome ranije pricali a znam i na sta ja mislim i koji je razlog sto ovo pitam ali me ni ti ni Bora (za nikka vec nisam siguran) niste razumeli (mozda se ni ja nisam najbolje izrazio).

ovako cu najlakse dobiti odgovor na ono sto me zanima:

Za kakva merenja i u kojim prilikama se mora koristiti analogni merni instrument ?
Pri kakvim merenjima i kakvim uslovima vaznu ulogu igra unutrasnja otpornost instrumenta? (digitalnog)

Da li se moze precizno izmeriti AC napon na sekundaru trafoa digitalnim voltmetrom? Ako ne moze zasto?

Ako nekom nije mrsko da da odgovore na ova tri pitanja sve moje nedoumice su resene.

Ma malo smo utanjili sa smajlijima pa pomislih... za svaki slučaj,nije mi se teško izvinuti kad pomislim da treba



OK,sad sam baš i sam zainteresovan jer mi takvo pitanje nije do sad palo na pamet. Osnovna k-ka idealnog voltmetra je beskonačna otpornost,ampermetra beskonačna provodnost to svi znamo. Ja znam u kojim slučajevima više volim da koristim analogni unimer ali pošto ne znam odgovore na tvoja pitanja,sad ću da te citiram da bi došli do saznanja:

Viktore ti si legenda,odavno imam Sigmu,sada se spremam drugu uraditi,ovo je za cistu 10-tku.
Svaka cast ,majstorcino:!!!!!!!!!!!!!!!!!1

Druže sigmu ili studio? Viktor ovde ne spomenu sigmu...

He drug moj Sigmu mi je davno Bora poslao u PDF-u ono sve,davno i sastavljena,ali mi je stari oduzeo.
Sada se vadim da cu uraditi za sebe drugu,ali mi se neda.Sve je vec tu i izlazi i driveri.
Cim nadsjem malo slobodnog-citaj volje-vremena uradi cu i nju.Ponovo.

Za kakva merenja i u kojim prilikama se mora koristiti analogni merni instrument ?

>U principu NE MORA nikada! Ja volim analogne instrumente uglavnom zbog toga sto i pogled na skalu za delic sekunde mi nesto znaci (da li se igla pomakla navise ili nanize) dok kod digitalnog ipak imas neko potrebno vreme da mozak obradi brojeve koje vidis. Kad nesto podesavam a prakticno me ne zanima apsolutna vrednost, vise volim i lakse radim sa analognim instrumentima "sa iglom" nego sa digitalnim. Kad me zanima da preciznije ocitam neku vrednost koristim digitalac. Inace, i jedni i drugi mogu biti veoma tacni i precizni u zavisnosti od kvaliteta = cene.

Pri kakvim merenjima i kakvim uslovima vaznu ulogu igra unutrasnja otpornost instrumenta? (digitalnog)

>Uvek je pozeljno za iole ozbiljnija merenja imati instrument sto boljeg kvaliteta i tacnosti, a to kod voltmetara obicno znaci da im unutrasnja otpornost bude sto veca (standardno reda 10Moma/voltu ) da ne bi opterecivali kolo koje mere. Danas vec i najgore kineske "divce" imaju takvu unutrasnju otpornost ali to ne znaci da su i kvalitetni i tacni!

Da li se moze precizno izmeriti AC napon na sekundaru trafoa digitalnim voltmetrom? Ako ne moze zasto?

>Moze svakako. Taj napon je gotovo tacno sinusnog oblika i frekvence 50Hz pa ce vecina danasnjih multimetara to dovoljno tacno izmeriti.

Boro HVALA!!!

Ostao sam duzan jos da kazem da se sporadicno zujanje koje sam imao, i jos uvek imam ponekad, nije desavalo zbog studia. Prvo sam mislio da je cinc kabl u pitanju jer se dogodilo da na vrdanje istog prestane (koincidencija) da bi potom utvrdio da problem dolazi iz preapa. Tiha zvonjava, sa veoma tihom muzikom se jedva primeti bez signala vec je lakse, koja se javlja periodicno i zavrsava karakteristicnim okidanjem koje se cuje iz zvucnika prilikom zagrevanja lampi. Da li neka nema dobar kontakt (mozda sam pomerio neku prilikom menjanja pota) ili je pred izdisaj ne znam. Ovo mi se prvi put javlja pa nisam bas siguran sta moze da bude uzrok.
Inace samo na jednom kanalu.

Dakle studio i pored prilicno izresetanog jednog kanala kratkospojnicima (opet koincidencija da se na tom kanalu pojavila zvonjava pa sam zato posumnjao prvo u njega) radi perfektno.
Juce sam ga malo vise slusao i kako prolaze dani sve sam zadovoljniji onim sto amp pruza. Samo ga trafo kvari ali ponavljam da na tihom slucanju nema problema.

Veljkovicu, koje je visine taj tvoj trafo? Pitam te ovo kako bi utvrdili stvarnu snagu tog trafoa. Ajde ako ti nije tesko nacrtaj na papiru i postavi na forumu dimenzije trafoa pa ti ti kazem koje je snage.

Ovih dana razmisljam nesto o Ei trafoima. Ozbiljno razmisljam da namotam dva od 300-400VA za Sigmu. Nisam jos kupio EI limove ali su velike sanse da to ucinim cim bude bilo neke kinte. Evo i direktnog pitanja, torus ili EI trafo i zasto?

Slika

Ako je po računici sa http://www.elitesecurity.org/t152555-Izrada-transformatora pretpostavljam da je u pitanju (12/3 x 7)^2 = 784W mada sumnjam da se isto računa i sa japanskim transformatorima jer mnogo idu "van" DIN i JUS standarda...



EI jedino što mogu sam da ga premotam,torus jer ima manje rasipno magnetno polje. I sam sam pokušao na X mjesta da ppostavljanjem istog pitanja dođem do odgovora ali bezuspješno,ovo što napisah je iz iskustva. DOGC-H dosta zuji sa otvorenim ulazima,zujanje nestaje kad ih kratko spojim,pretpostavljam da je baš ovo razlog.

Druge razloge osim zastarjelosti i prevaziđenosti (zeoN) niko nije navodio,tj. niko ništa nije odgovarao. Neka odgovori ovde,sretno!

Sumnjam i ja, u primeru su malte ne licne a ni debljinom provodnika na sekundaru nisam odusevljen.
U odnosu na ovaj debljina provodnika na sekundaru kod 500VA torusa od trafca je poput prsta!

Premeri prečnik žice na primaru.

2mm, mada je i manje jer je zica uvijena, zbog licni ne ogu nikako da drugacije. Trebalo bi da razmontiram da bi mogao lepo da pridjem, ovo mi nesto mnogo, mozda mi subler nije tacan :)

Aj da cujem sad konacno brojku! Biti il ne biti... :)

Inace kako se racuna, po nekoj formuli, tabela...?

I meni je to veliki prečnik za primar. Ajde onda izmeri na sekundaru.

d.veljko čitaj http://www.elitesecurity.org/t152555-Izrada-transformatora mada dopada mi se ovo kako to gleda zeoN,prečnik žice je uvijek dobar pokazatelj koliko struje nekuda može da prođe.

zeoN ako imaš neku tabelu sa odnosima p.presjek/struja postavi je molim te ovde da je snimim u računar. Tako nešto je uvijek dobro imati!

Evo sad je izmereno kako treba, zica na sekundaru je precnika 1mm!

Ako ja umem da izrazunam to su 0.785mm^2. Mislim da mi je neko rekao da se zbog grejanja trafoa ne bi trebalo ici sa vecom gustinom struje od 2A/mm^2, dalje ne smem da racunam.

A koliki su naponi na sekundaru?

40Vac

Program "Farad studentska verzija" sa 2,5A/mm^2 kaže da sa nešto maaalo većim presjekom može da se napravi trafo snage 130W 220V / 2 x 30V. Zvuči mi kao ili veliko pretjerivanje proizvođača ili kao nepraktičnost korištenja ovog programa u svrhu računanja bilo kojg transformatora ako nije po JUS ili DIN. Ako se računa po poprečnom presjeku jezgra onda se dobije nevjerovatno velika snaga-i jedno i drugo su mi nevjerovatni rezultati. Nekad sam znao do kojeg procenta smije da padne napon sekundara da bi transformator imao određeni nazivni sekundarni napon,ali sam zaboravio. U http://www.trafco.rs za snage od 50 do 1000W pad napona ide od 5 do 3,5%,za veće snage je procentualno dosta manji a za manje snage dosta veći.

EDIT deset minuta poslije d.veljkovog posta:
prekasno vidjeh šta je veljko napisao za sekundarni napon,za 2 x 40VAC sekundara sa tim oresjekom žice snaga transformatora po istom programu je 150W.

Ok Dragane, one su spoljne dimenzije trafoa zajedno sa spulnom tako da se na osnovu toga ne moze racunati snaga. mene zanima bez spulne sa namotajima, dakle samo dimenzija limova. Ako recimo onu dimenziju od 70mm umanjima i predpostavimo da ima 35mm limova, onda je snaga 200VA. Premeri dimenzije limova pa pisi.

Na glavnom forumu - Elektronika (ovo je podforum-valjda je takva hijerarhija) postoji top tema 'Izrada transformatora'.
Ima dosta da se čita ali koliko se sjećam ima sve o proračunu EI trafa pa i nekih programčića. Google bi isto dosta toga dao a moram da primjetim da se slabo koristi. 44250 je isto nedavno pitao za označavanje kondenzatora a o tome baš ima puno na internetu. Ukratko snagu trafoa određuje površina poprečnog presjeka srednjeg stuba i on je dovoljan za izračun snage. Površina poprečnog presjeka (debljina) žice ograničava struju koja može da protiče kroz nju pa se može izračunati pri izmjerenom naponu, koliko sekundar, već namotanog trafa može dati snage. Dati proračun je uprošten ali za amaterske potrebe više nego dovoljan.

Uzgred, da se malo pohvalim, večeras stiglo - lemilica se već grije. Inače famozni otpornici 6K8/2W za Studio su napokon stigli pa ću odmah promijeniti one od 1W. Tu su i Panasonic elektroliti za njega.

Malo sam u dilemi dal' da vam savetujem da se uopste dalje bakcete sa tim krsevima kao Techno, Studio itd. itd.

Diyaudio.rs forum....

Izvinite što upadam kao kroz prozor al vas molim da mi date vrednosti za R1,2,3 i C1 za ovaj soft start.Koga šta muči.....

Evo.........

Napisah odgovor prije nego što postaviste ovu sliku,pa je moj komentar postao bezvezan.

Inače,koliko znam ziki nije srbin pa nije logično da se vodi "srpskom logikom". Ovo ne rekoh da bi naglasio njegovu nacionalnost već koliko je sretan što nije!

"srbin je srbinu srbin" a to ovih decenija nije dobro,uopšte!

Verujem da ce ovo mnogima biti zanimljivo.

Meni je jadan trafo na pogled a i uvo me nije prevarilo, do potvrde sam dosao drugim putem.
Bora je naveo za studio 80-85Wrms/8oma.

Sa ovim trafoom u ispravljacu (i pored overkill elektrolita koji su verovatno u mnogome kompenzovali jad trafoa) izmerio sam sledece:

Slika 1:
Ulaz 1.15Vpp
Izlaz 21.68V

Slika 2:
Ulaz: 1.25Vpp
Sve ovo sa opterecenjem od 8 oma na izlazu i 1Khz sinusom


Slika 3:
Ulaz 1.05Vpp
Izlaz 19.49V

Slika 4
Ulaz 1.1Vpp
Izlaz 20.20V
Ovo su ciffre na 4 oma opterecenja i takodje 1Khz

Snage do kojih dobacuje cisto a posle toga krece klip nisu za pohvalu i daleko je od specificiranih 80-85W. Kod mene je napajanje doduse +/- 40Vdc

E sad ja ne smem ni da zamislim energetske potrebe na 100Hz, 50Hz!! I kada bi klipovaanje moglo da pocne u toj situaciji. Cak i na maloj snazi! Mislim da ce ovo 44250 biti veoma zanimljivo jer smo vec na tu temu razgovarali.





Sad korak dalje, lako moze da se dobije predstava o ponanju u realnim uslovima (bar ja mislim) na nekim prosecnim 88db kutijama koliko amp treba da ispljune. Jedino nemam db metar, ali zivo me zanima da zaokruzim ovaj krug i da prenesem zakljucne dalje, pa bih mozda i probao da nadjem jedan, da vidimo na kolikoj glasnoci amp stuca sa ovakcim trafoom u napajanju.

Ma cuti dobro je kad zamalo nije... Al oprosticete mi na neznanju jer ne znam sta je MRI, ako ima neka dobra dusa da mi pojasni malo pa bi batalio ove krseve. Ocu i ja ozbiljan amp i medj velike igrace ;)

Imenjače odmah obriši post jer nije ono ziki pisao već je bio citiran a sipi je komentarisao taj citat. OK je ziki,pogriješio si! pobrkao si se između gomile citata!

Nesto ti tu nisi dobro razumeo Aleksandre pa si malo "istrcao" u ovoj oceni Zikija! Ziki je izvanredno korektan covek i drugar, vrlo principijelan i odan i on je tu pokusao (uzaludno na tom forumu) da "odbrani" moje radove. Ako pazljivo citas, nema tu ni mikrona neceg negativnog prema meni ili mojim dizajnima... cak naprotiv! Pa prvi on je pravio toliki broj mojih dizajna i uz nikko-a verovatno najvise njih uradio! Ne, tamo postoji jedna veca grupa ljudi koji mene apsolutno ne trpe niti ista sto od mene dolazi pa je Zikijev (i bilo ciji) trud u tom pravcu sasvim uzaludan!

Evo samo da se i ja nadovezem.
Ziki je super lik,ono sta je G.Bore htio reci da dosta ljudi ocjenuje tudje projekte,a nije nista napravila ili culi.Nedaj Boze da sjednu sami i nacrtaju nesto,ovdje cjenim par likova tipa,Appartus Ilmnzi ili kako je vec njegov nik,ostalo hadje bogati produzi...Ali bas nista,ovi projekti su jednostavni,jeftini i odlicni,mada ovo jeftinije kretenluk,uzmi Neki bolji ulazni kond i ode cjena na nekih 100 orica po knalau.
Ja sam imao sve i svasta,ono sta bi vecina dala desnu ruku ja imao,slusao i zavrsio sa tim.Nad,naim,mcintosh,sugden itd,itd.
Ja sam se naso u G.Borinim (ovdje drzim da obicni DOGC,dva monobloka, ce raditi pod ruku sa bilo kojim monoblokovima u rangu od 1000 ojrica)dizajnima,ima njih jos te ljude volim i cjenim,ovo ostalo hajde Bogati samo suplja itd.
pozz

Evo cim se sige bude kompletirao (a na tome cu se skoncentrisati u narednim danima) Boro mogu li uraditi onaj vas "krs" techno? Zivo me zanima da ga malo poslusam. Ozbiljno pitam iako je trebalo nesto drugo doci po redu ali nece to nikuda pobeci.

Verovatno je razlog za ovako nesto nejasan pa da pojasnim odma, toliko sam se pokajao sto sam radio studi-a da bih ga posto poto zamenio necim sto dolazi iz iste kuhinje :)

Ja se ziki-ju izvinjavam jer sam totalno pomešao postove!!!!

Sve mi se nekako činilo da je on napisao i bilo mi je čudno da tako nešto komentariše...

Medju tim likovima koji me ne podnose (sustinski... ali javno niko to nece reci!) ima na tom forumu ljudi za koje ne moze niko reci da ne znaju audio elektroniku. Bilo bi nekorektno to reci jer nije tako. Ono sto je izgleda problem je da su neki sebe vec videli ili zarko zele da vide kao vodece likove na nasoj audio sceni, ali im nekako ja smetam... kao da im ja nekim trikom zauzimam mesto koje bi trebalo njima da pripada?! Niti ja sebe vidim niti smatram da sam vodeci u tome, a brate niti mi je to vazno, ali nekako im ometam - ili oni smatraju da im ometam put i biznis. Ja sam svoju karijeru, planove i stremljenja vec najvecim delom priveo kraju i nemam ama bas nikakvih ambicija u bilo kom smislu. Sta sam uradio i stvorio... to je. Moguce je i da smeta to sto delim stvari na kojima bi neko na mom mestu zaradjivao i sto te stvari iako krsevi izgleda nekako stvaraju utisak da su konkurencija necemu sto oni rade i sto bi da unovce. Nisu ovo samo moje opservacije... dosta od toga sam cuo kao misljenje od ljudi koji su bili clanovi tog foruma i prakticno imali koliko-toliko korektan odnos i samnom i sa tim likovima.

Sipi je izgleda u istom onom loncu o kojem je juče pisao tamo u temi http://www.diyaudio.rs/topic/4416-bajka-o-casti/
post #8 . Na žalost... Ne shvatam zašto uvijek tupimo drugima kako drugi ljudi i njihova djela ne valjaju,pretpostavljam(brem mi logika tako govori) da samim tim smatramo inferiornijim i sve te koji će naša uputstva slijepo poslušati,da smo vrijedniji od njih a sve to u želji da sebe uvećamo i svoja nedjela umanjimo? Što bi onako u šali rekao moj brat Zoran:"To je nečista savjest,ne da mira..." ,svakim danom sve više ima smisla... Pa pustimo više da ljudi sami svojim (ne)djelima govore o sebi,zar to nije najmjerodavnija predstava o njima samima? Imamo li mi ostali oči,uši i razum kojim umijemo sami rasuditi šta nam odgovara a šta ne,ili nam trebaju "volani"? Svi mi treba dobro da pročitamo šta je on napisao o tom "srpskom" kotlu/paklu ali onda i da nađemo svoje mjesto u njemu!

Veljko, nema nikakvih problema da i taj krs probas!

@1OXB

Takvi ljudi su smešni i oko njih se ne treba nervirati nego ih pustiti da zamišljaju da su neko i nešto u odnosu na druge...

Mnogo mi je krivo u vezi ziki-ja, prosto se pojavljuju sve više takvih likova pa se nadam da mi ne zameri što sam pogrešio i sumnjao u njega!

Ne mogu govoriti u njegovo ime, ali ne verujem da ce ti Ziki zameriti. Mislim da ce odmah uvideti da si ti napravio previd! U svakom slucaju, ovo ti je dobra skola da budes oprezniji i odmereniji ubuduce... ne samo na forumu nego uopste - u zivotu! Nece svi biti ovako blagi u oceni tvojih poteza!

I opet ja drug moj ako ti snaga ne igra ulogu,nije da je malisan nema,Modus ti je ko bonbon,nazalost malo me zivci hebu pa nemogu u potpunosti da uzivam.
ODLICAN JE:)))

Ma što bih ti zamjerio :). Pogotovo jer znam da nisi ništa loše mislio. Bez obzira bio srbin, hrvat ili bilo koje nacionalnosti, ljude sam uvijek dijelio po drugim kriterijima. Zato mi je i lijepo s vama na forumu jer nema takvih ispada. Inače nisam čovjek koji se voli svađati, a pogotovo vrijeđati. Samo jednom sam javno istupio i to u slučaju Bora - Scope i nije mi žao. Mnogo toga se pokazalo tada i moglo se vidjeti da su neki likovi jednostavno uživali u tuđoj nesreći. Uradio sam puno toga od Dr.Bore i nije mi žao ni jednog uređaja. Čak štoviše, da imam više vremena i novaca vjerojatno bih probao većinu. Kad bolje pogledam, većinom sam Borina pojačala i predpojačala radio i jako sam zadovoljan.

Što se onog citata tiče, radilo se o pojačalu koje dobro svira za male novce na što sam ja spomenio Tehno i Studio. To se drugima nije svidjelo pa su napisali što su napisali. Onaj RMI je stvarno dobro pojačalo, ali svira malo bolje od Studija za skoro duplo više novaca koliko košta za izgradnju što sam pokušao reći, ali su me poklopili. Ma nema veze, mene taj krš veseli iz dana u dan i ja sam sretan.

Odlicno! Bice tu pojacavaca, duga je zima :)



Ma zasto da ne, zasto ne i jedan i drugi. Zar sam badava kupovao onaj vitroplast i koferce s lampama ;) Morace kad tad da se proba, a sa cime to vec nije problem.

Malo kasnim, znači 2 x 40 V motano žicom 1mm sa lakom max 250VA.

_{[Ovu poruku je menjao zeoN_Rider dana 14.10.2011. u 09:18 GMT+1]}

Za sada na tom forumu nisam imao nekih problema, bio je fer i korektan odnos sto se mene tice. Tacno je da se nekolicina njih ne " mirisu" dobro sa Borom, razloga ima verovatno vise i pitanje je koji su pravi razlozi. Ako te neko nece, ne mozes na silu da se druzis sa njima, sta drugo da kazem. Losa stvar je komentar tipa, to je krs, ono je manji krs...To apsolutno nije OK. I ja sam ucestvovao u toj raspravi na relaciji Amerika-Srbija, treba se truditi to zaboraviti i naci pouke iz toga i nastaviti sa zivotom. Strasno mi je zao sto se zavrsilo na taj nacin a svi smo ocekivali nesto drugo.

Vidim da je Veljkovic veliki optimista i da bi hteo sve da proba sto me vrlo raduje. Ziki, Nikko, Aleksandar i Veljkovic su najaktivniji koliko mi se cini. Sto se mene tice ja cu nastaviti sa sklapanjem " krseva", to me raduje i veseli a svakako cu jednog dana, Boze zdravlja samo, da probam i nesto drugo.

Videli smo sta je imao da pokaze i to pri opterecenom jednom kanalu. Vukao je 0.92A na primaru! Gde je mesto za drugi kanal???
Ima li nesto novo Zeone?

Uradio sam jos jednu probu, ovoga puta trafo od 500VA je u pitanju i rezultati sledeci.
Ulaz 1.2Vpp - Izlaz 22.62Vrms ili 127.9Wrms-a na 4 oma,
Ulaz 1.24Vpp - Izlaz 23.60Vrms ili 69.6Wrms-a na 8 oma.
Cifre su sa napajanjem od 39.3Vdc jer je na toj vrednosti probano i sa manjim transformatorom.

Posto sam napajanje doveo tacno do +/-42Vdc-a cifre su sledece:
Ulaz 1.26Vpp - Izlaz 23.63Vrms ili 139.5Wrms-a na 4 oma,
Ulaz 1.31Vpp - Izlaz 24.87Vrms ili 77.3Wrms-a na 8 oma.

Steta sto nisam u mogusnosti da opteretim oba kanala istovremeno i posmatram ponasanje i trafoa i pojacavaca u oba slucaja.

Čekaj,sve ovo sa potpuno ispravnom sinusoidom?

Sinusoida ne da je ispravna nego ispravnija ne moze biti! Samo me ovaj put mrzelo da se bakcem sa onolikim slikama i prebacivanjem...

Možda pišeš odgovor,ali pošto ga znam napiši molim te još zašto ne možeš oba kanala da probaš,koji je razlog? Sad bi volio da vidim šta se iz ovog mog može postići,mada i pored bilo kakvog saznanja sad sam poželio da mi sva pojačala do sad urađena imaju trafoe od po kw! Zato me i zanima šta bi se dešavalo sa oba kanala na 500W transformatoru pri punoj snazi,tj. gdje bi toj snazi bio kraj? I da sumnjam da bi se ovako nešto uspješno odradilo sa 2SA1943 i 2SC5200,isuviše su male snage da bi ovo izbacili-oduševljen sam! Svaka čast Boro i d.veljko!

Stalno me nesto hvalite.... nemoj da preterujete!



Nista ne bi bilo... radilo bi k'o secer! Takav trafo bi bio vise nego dovoljan za dva kanala Studio ampa.

Ma nemaju druga posla

Ma ne znas ti kad slava udari u glavu... opasno je to!

Razlog je taj sto imam jedno opterecenje od 4 i jedno od 8 oma. Ako nekada budem nabavio isti ovakav par onda ce i to da se proba.

Pri punoj snazi (na 4 oma) je pad napona na elektrolitima u jednoj grani je oko 2.6V




Dobro je da se probaju ovakve stvari, mozda je nekom ovo ko dobar dan i verovatno brdu ljudi na forumu i jeste, ja prvi put radim ovako nesto i prilicno sam uzbudjen i a na pojedinim mestima blago receno i zgranut zakljuccima koje mogu da donesem na osnovu ovih podataka. Pravi se jasna slika o potrebama i obavezama pri definisanju velicina izmedju ispravljaca i pojacavaca, sta kako i dokle moze. Daju se odgovori na osnovna pitanja bez kojih je dalji rad i trud malte ne uzaludan. Nadam se da ce i ostali koje je ovo zanimalo imati neke koristi od ovoga. Znam da ja hocu zasigurno, ali mi je zao sto ovako nesto nisam imao prilike da procitam do sada na forumu (mada uvek ostaje mogucnost da je tu ali nisam pronasao).

Ponasanje pojacavaca je meni licno ovde od sekundarnog znacaja, od njega se dobije sta se dobije i ja na to sigurno ne mogu da uticem ali zato mogu da uticem itekako na odluku o tome kakav ispravljac treba ici uz dotici pojacavac.
To sto je amp pokazao sta je pokazao (a ni o tome ne mogu da sudim bez znanja i iskustva) meni kao laiku deluje impresivno. 1 par izlaznih tranzistora za 140w ciste kontinualne snage. Brojke su velike za ovako `mali` amp no meni je `ono` drugo vaznije a to je da je amp slusnjiv i da ne bode. Za dalje u ovom pravcu treba vremena.

Bravo d.veljko83, iznimno mi je drago da je projekt u potpunosti uspio. Volio bih da netko da utiske o zvuku Studio SE. Meni je moja klasicna verzija donijela jako puno glazbe i veselja. Muki je radio SE ali njegova verzija i nije nešto radila. Zvuk jebio dosta zagušen pa me baš zanima komentar na ovu verziju.

Hvala ziki, mada nije jos gotovo, tek predstoji skutijavanje ali i to ce polako na red. O zvuku stvarno ne bih mogao puno reci za ovo kratko vreme iz razloga jer ja volim da amp ispitam i poslusam temelljno i detaljno a to podrazumeva jedan duzi period i slusanje u raznoraznim prilikama pa i raspolozenjima. Za tako nesto amp mora da je spreman za sve izazove koje pred njega postavim sto sa hendikepom oko trafoa u ovom momentu nije moguce pa ne mogu ni dobiti celokupnu predstavu o njemu. Trafo sam pozajmio zbog ovih testova i merenja iz A5 i on ide nazad u njega. Docice pristojan trafo za Studio.
Na prvu loptu mogu samo ponoviti ono sto sam vec napisao. U mom sistemu sa Yamaha cd/s1000, Xiang Sheng 708B (bez modifikacija, samo zamenjen pot) i Canton ergo 611DC, studio se uklopio veoma lepo, prijatniji je na slusanje od sigme moram reci. Mozda je ta zagusenost (ako je ima) koju su drugi primetili ovde donela balans potreban otvorenijem cd playeru i ovim kutijama koje su sklone krestanju. Sta znam, da pametujem nesto sad ne bi mogao jer nemam na osnovu cega u ovom momentu. Za moj ukus svira veoma glatko i dovoljno je melodican i nenapadan (to je stavka koja mi generalno najvise smeta kod pojacala, kad nesto strci i para usi). Basa ima i definitivo je drugaciji od onog kojeg daju lateralci u sigmi ali opet ovde vrlo rano na scenu stupa hendikep trafoa pa on na malo vecim snagama postane muljav i zamucen. Srednji i visoki veoma prijatni. Violina, saksofon, celo, gitara su prijatniji i ozbiljniji, sa malo vise mase u poredjenju sa sigmom.
Garry-jeva gitara (sa puno distorzije i ko zna cega vec) veoma dobra, ali Albert Collins-ov telekaster je bombona! SRV, Clapton, King, J Copeland, B Guy, slusao bi to bez prestanka samo nema se vremena...Zvucna slika na mestu. U svakom slucaju kada budem nabavio ozbiljnije kutije moci ce i ozbiljnije malo da se poslusa...

Eto to mi je zapalo za uvo u ovih par dana.


_{[Ovu poruku je menjao d.veljko83 dana 16.10.2011. u 00:51 GMT+1]}

Uz sva unapređenja svakako bi trebao biti bolji od stare verzije .

Ovo je i mene jako interesiralo ali nisam nikad dobio konkretan odgovor tj. da je neko uporedio obje vrste. Ovaj problem, što ja znam, je imao samo Muki i ne sumnjam da je to tako kako je rekao. Kad je skinuo množač kapaciteta sve je bilo OK. Niko se nije žalio na Studio SE i mislim da je on jednostavno imao peh sa komponentama u tom dijelu. Ja namjeravam da Studio sklopim bez množača i takvog ga slušam neko vrijeme pa tek onda da dodam množače. Nisam samo siguran da li moj sluh može uočiti razliku ako je bude.

S obzirom da je ispalo da su hladnjaci od 300X100X40 ispali dovoljni za oba kanala Studio SE da li bi neki od ova 2 mogao biti dovoljan za 1 kanal? Oba su široka po 160mm a to je taman za 1 kanal.

"Tehno nije krs, Studio zamalo da nije..." Evo i Veljko kaze da je prosao cenzus! Znaci, moze da prodje!

Sva pojacala imaju razlicit karakter zvuka tako da ukupnu zvucnu sliku u nekom momentu moze odredjivati i sinergija ostalih komponenata koja okruzuju pojacalo. Dakle, o tome moze da se govori tek posle dosta slusanja u vrlo razlicitim sistemima. Sigma je po meni za sigurnu klasu, ako ne i vise, iznad Studija, ali nekada ostatak sistema moze do te mere oterati u jednu ili drugu krajnost ukupan utisak i zvucnu sliku, da se nekada bolje pojacalo dozivi kao losije u datoj konstelaciji komponenata. To uvek imajte u vidu. I nase usi imaju svoje preference a u igri je i "ukus" prema muzici...

Bas tako Boro, zato i uporno pisem "u mom sistemu" i "po meni, tj mom ukusu". Ne ocenjujem sigmu kao bolju ili losiju, sa jednim zvucnim kutijama i par preampa definitivno nema ni puno smisla tako nesto reci. To sto se sticajem okolnosti tako pokazalo kod mene je posebna prica a koreni su bas u onome sto se pobrojali gore a i ja pokusavao da naglasim to isto u svojim postovima. Generalizovanje je pogresna i opasna navika i ne treba je primenjivati nigde a pogotovu ne ovde gde je toliko mnogo faktora u igri.

Inace iz radoznalosti i sigma je stavljena na radni sto sinoc, da ne bude da je ovde glavni zadatak hvaljenje Bore i njegovih radova necu pisati brojke koje su hm... Jednog momenta sam mislio da sam bas bas preterao sa 2X400VA u ispravljacu kod nje ali sada ne mislim vise tako :)

Nego idem malo da slusam

Sigma je,kako reče d.veljko izbacila,citiram "Bolje da ne pisem koliko sigma izbacuje

: 33.25Vrms/4 oma
: 39.05Vrms/8 oma
svaka dalja prica suvisna, odo da slusam ziku..."

Ne reče na kojoj snazi transformatora ni na kojoj frekvenciji ali svejedno...mora se priznati da su ovo veoma impresivni podatci. 276,39W na 4Ohm i 190W na 8Ohm! Brutalno! Bora napisa´ na svojoj BAS da je snaga na 4Ohm 185Wrms a na 8Ohm 130W,izgleda da je išao na sigurno iako je očigledno samo pojačalo sposobno i za mnogo više. Još jedna stvar mi je interesantna kod Bore,na velikoj većini svojih pojačala navodi podatke samo za 8Ohm opterećenje,dakle za manje snage koje se mogu dobiti iz njih. Sa druge strane,nikko i evo sad d.veljko probaše i na 4Ohm i pokazalo se da Borina pojačala i to ne samo da mogu-nego da to rade odlično! Pitam se zašto se onda uglavnom navode podatci gotovo isključivo za 8-Omsko opterećenje? To sigurno odvrati većinu početnika koji već imaju zvučnike upravo te impedanse (4Ohm) od samogradnje tih pojačala. Čak i sam sam sa velikim oprezom spajao dogc-mk3 na 4Ohm,naravno ništa se (loše) nije desilo,pojačalo se i na tom opterećenju dobro pokazalo jedino je ištrčala potreba za jačim napajanjem ali generalno pojačalo je ostalo neoštećeno. Da li to Bora "ide na siguricu" ili je nešto drugo u pitanju kad ne navodi podatke o radu na nižim impedansama i snagama na njima?

To je snaga verovatno preko celog f opsega (ona koju bora navodi) i od toga ne vidim posteniji nacin u opisivanju karakteristika. Bar mi je logicno da je tako, ako gresim ispravice me.

Tek sad ovo primetih citajuci naknadne postove,
Svaki kanal ima svojih 400VA, a uvek merim na 1Kh.

_{[Ovu poruku je menjao d.veljko83 dana 17.10.2011. u 01:54 GMT+1]}

Heh, čovjek u Osijeku spojio DoGC mk3 na Martin Logane i odljepio :). Tako da ide na 4Ohma, ali ako baš treba za to je tu DoGC mk3.

Mislis DoGC-H?

Da, propustio nastavak :)

Muki je imao problema s izborom dijelova jer je bilo pitanje sumnjivih drivera. Na kraju zvuk nije bio dobar, a nakon nekog vremena je riknio jedan kanal i spalio male Rega Ara zvučnike. Mislim da je možda bio malo nestrpljiv jer je žurio da napravi pojačalo što prije.

Da li ga je na kraju popravio ili... Mora da mu je tesko palo sto je ostao bez zvucnika,je li koristio ikakvu zastitu?

Kupio je nove dijelove, popravio taj kanal. Ugradio kasnije zaštitu i prodao amp. Naručio je nove drivere i zamijenio na zvučniku. Sad mu trenutno sve stoji sastrane, čeka da malac poraste dovoljno da ne dira tatine stvari .

Ne smem ni da zamislim sta bi ostalo od kutija tj drivera kod mene da nemaju metalnu mrezu.

Imao bi kao ja zamjenu konkav/konveks i rad sa usisivačem!

Pitanje:
da li bi u Borin Studio-SE umjesto izlaznih 2SC3264/2SA1295 (230V/17A/200W) mogao da ubacim ove Shanken trandze 2SC2581/2SA1106 (140V/10A/100W) a da ostali elementi ostanu isti. NAPOMENA (i jos jedno pitanje): pojacalo bi koristio u aktivnom PA sistemu za pogon visokotonskih drajvera (znaci samo pojacavanje visokih tonova) i da li bi u tom slucaju trebao korigovati vrijednosti nekih elemenata.
Nisam cicija pa da ne kupim tranzistore koji su predvidjeni u shemi, ali, ovi su fabricki upareni pa mi zao ne iskoristiti ih. Naravno povecao bih rashladnu povrsinu (toga bar imam)+ugradio bih i ventilatore. Inace HF drajveri su RCF sa hornama 125W/8E.

I da li je dovoljan trfo od 350W (racunao sam tako sto sam presjek jezgre u centimetrima kvadratnim digao na kvadrat tj. imam EI limove presjeka 18,65 centima kvadratnih) ?

E jesam dosadan, ali jbg,
Aco (i ostali) kakva su iskustva sa elektonskim komponentama kupljenim u Kelco-u, cuo sam kojekakve price o falsh dijelovima pa zato i pitam, imaju li uparene tranzistore i da li dozvoljavaju da se uparuju prilikom kupovine.Nadam se na nisam puno izvan teme, pa da ne otvaram novu volio bih da malo propeglamo ovo uparivanje trandzi jer negdje procitah da pnp tranzistori imaju vece pojacanje u odnosu na svoje npn komplementarce, da li to znaci da jedan par uparenih pnp/npn tranzistora nema isto pojacanje i da se uparivanje tranzistora odnosi samo na isti tip (ako ne kolika razlika u pojacanju smije biti kod nekog npr. pobudnog ili izlaznog para tranzistora a da se oni mogu smatrati uparenim)?

Mozes da koristis te tranzistore mada su dosta inferiorniji od predvidjenih. Ipak, trebalo bi da ne bude narocitih problema jer ce pobudjivati samo visokotonac a tu nikad ne bude bas mnogo snage. Nema potrebe za drugim izmenama. Eventualno mozes dosta da smanjih ulazni blok 2,2uF ako si siguran da ce to UVEK biti amp samo za visokotonac. U zavisnosti od rezne frekvence, slobodno idi na 220nF pa cak i manje.... probaj pa koriguj tu vrednost ako ti ne propusta sve visoke koje hoces. Tako ces ujedno i spreciti nize frekvence da slucajno prodru dalje. Takodje mozes i ona dva elektrolita od 1000uF jako da smanjis cak na 100uF.

Taj trafo ti je dovoljan za dva kanala ako teras samo visokotonce.

OK, samo mi jos reci - to su ona dva elektrolita vezana u kontru u bazi drugog tranzistora (BC546) vjerovatno zamjena za bipolarac?

Da, to su ta dva.

Danas je prikacen jedan veci trafo Studiu i slusam(o) ceo dan. Amp svira u potpuno drugom svetlu u poredjenju sa onom bedom izvucenom iz marantz-a. Cak sam ga mucio i nekim snimcima Yello-a i sve je to stoicki podneo. Odaje utisak potpune kontrole na svim nivoima. Ljudi su cini mi se ostali u neverici.

To,tako treba tako valja! Sa kim si slusao?

Sa burazerom i jos jednim likom, isto valjda neki diy-er cim mu trebaju elkosi.

Yellooo bravo drug:))
Samo neka radi:))

Dokle se sme dici napon napajanja a da se ne ugrozi rad uredjaja? Do sada je slusan sa dovoljno snaznim trafoom ali zbog prevelikog napona na sekundarima islo se preko variaka. Sa drugim trafoom koji je takodje dovoljne snage za oba kanala dobijam na elektrolitima oko 50Vdc-a. Ne ganjam pojacavace pri slusanju ali ipak nisam siguran da je taj uslov dovoljan zato pitanje, sme li se prikljuciti na 7-8V visi napon?

Ako je ovo na nekoj granici za par dana kada mi budu stigli profili ide i on u svoju kutiju.

Mislim-nisam 100% siguran da je neko negdje to vec pitao i da je moglo,ipak da bi bio siguran sacekaj Boru. Sretan rad!

Mozes da ostavis na +/-50V ali nemoj vise!!! Uz to, nemoj da ga pod tim naponom ganjas besomucno jer je samo jedan par u izlazu a radi na 50V pa ce "hteti" da proizvede mnogo vise snage no sto stvarno moze da izdrzi po disipaciji.

Kad nabavis 10000uF kondenzatore,probaj sa PSU10 ili jos bolje sa dva PSU5 da smanjis napon na potrebnu vrijednost,ujedno ces cuti da li je stabilizator boljitak za zvuk ili ne.

Ok, nije mi do snage uopste, ima je on sasavim dovoljno i ovako, takav trafo mi se zadesio.

I to je dobra ideja samo sto nisam siguran da cu tako brzo u potragu za elektrolitima. Pored ovih koji su mi vec na raspolaganju stvarno bi to bila nepotrebna investicija. U svakom slucaju kad se ukaze prilika bilo bi zgodno da se proba.
Ili da zicama povezem na plocicu ove koje imam... videcemo sta moze da se iskombinuje.

Naravno drug,vidi kako ti odgovara ideja mi cisto pade na pamet. nikko je pravio dva PSU5 sa kondenzatorima od 4700uF sto mu,kad su u pitanju kapaciteti dodje skoro isto kao da je jedan PSU10 sa 10000uF kapacitetima,samo boljitak je zbog toga sto svaki kanal ima svoj stabilizator,a i svi elementi idu na plocicu-nema "visecih" kao kod mene.

Ovo mi se cini dobro mesto da smestim link ka testu tranzistora MJL21193/94 jer se takodje radi o jednom izlaznom paru bas kao kod studia. U mom sede 4302/4281 ali su iz iste porodice pa bi mozda sve ovo oglo da vazi i za njih.


Reci su suvisne, slika sve govori...

http://forum.speakerplans.com/...mjl21193-21194_topic50348.html

Reizdanje studia napreduje lagano. Proba za par dana...

Nema više "kanarinca" Bravo d.veljko, polako i sigirno nas navikavaš na urednost i precizan čist rad...bravo!

Ako na mesto mje340/350 stavim neki malo bolji tranzistor, dobijam li ista znacajno ili ne? U slucaju da moze ici drugi tr sta se desava sa blokom od 47pF?

Ubaciš 2sa1837 i 2sc4793. Mislim da ne bi trebalo biti problema.

Nemam, mislio sam nesto u to126 kucistu tipa 2sa1407/3601 ili Ksa1381/ksc3503?

Oba para su dobri i bolji od 340/350 a kondenzator ne dirati. Ne znam koliko ces nesto primetiti u zvuku ali je bilo ljudi koji su tvrdili da ima razlike.

Drug(d.veljko),pitao sam ElektronicarPG u D14temi pa da pitam i tebe ovde,narocito znajuci da je na rasporedu studija bilo pogresno naznaceno:jesi pazio na raspored izlaznih PNP/NPN tranzistora? Bolje da pitam nego da precutim...

Treba da je to uredu.

To bi 'vako nekako trebalo da izgleda, sutra zavrsavanje probe i ostalo...

Kao i sve do sada uredno, fino ma raj za oči :)

Samo napred!

Pozdrav.

Dual-mono,transformatori sa odvojenim granama...sa ovim i ovakvim napajanjem,i sa ovakvim dijelovima to mora da razbija!

Hvala zemljak, valjda cu sutra da uspem sve da sklopim.



Ma krs... i svira ko serpa ;)

Samo mi krivo sto nemam pravu kutiju da ga skockam bas bas i da ne pomeram vise.

Čuj,gledaj to ovako:makar imaš vremena da napraviš krojnu listu svih panela i stupčića koji će ti trebati,da osmisliš kako će izgledati prednja i zadnja strana i da skupljaš novac za sve to.

Na kraju krajeva i nije toliko bitno pakovanje nego poklon u njemu!

Jasna stvar, mozda sam se malo pogresno izrazio, hteo sam reci da amp zasluzuje i propisnu kutiju i da samo to fali.
Ono sto me zajsta tangira je kad ce da se vrati na sto, ne radni vec onaj dole i da radi ono zasta je namenjen :)

Jasno jasno,dobro si se ti izrazio.

A to kad će na pozornicu očigledno zavisi samo od dostavljača jer tebi volje ne fali "ič" !

I da je bilo vise volje danas se ne bi moglo vise zbog drugih obaveza. Jedan kanal isproban, simetrija perfektna, bias 125-130mA.
Sutra idemo daje...

Nikako da te pitam,sad se sjetio;Osigurac(i)? Kako i gdje ih postavljas?

Gde su ti R34 i R35 Dragane? Ne vidim ih...

Koji bi to bili? Kod mene na šemi nema rednih brojeva,samo vrijednosti i mjerni naponi.

56 oma izmedju baze i emitora izlaznih tranzistora.

Mislis u napajanju? Uzmem (ali nemam ih trenutno) eurokonektor sa prekidacem i u njemu je vec predvidjen osigurac.

Nema ih, nisam stavio. Idu na one izlaze sto si dodavao pa sam predpostavio da su tu samo zbog zastite koju su predvideo i da u mom slucaju ne treba stavljati. Nisam nista primetio cudno, probano je samo sa kratkospojenim ulazom, simetrija i bias se lepo podese.

Ako znas ti ili ostali koja im je funkcija, sada me bas zanima?
Posto spajaju emitor i bazu, jel ovo neka vrsta lokalne povratne sprege?



_{[Ovu poruku je menjao d.veljko83 dana 12.02.2012. u 12:14 GMT+1]}

Zar na tom otporniku ne bi trebao da se stvara pad napona Ube koji otvara i zatvara izlazni tranzistor? Ujedno bi trebao i da odredjuje mjesto radne tacke MJE350.

_{[Ovu poruku je menjao 44250 dana 12.02.2012. u 16:00 GMT+1]}

Studio ima istu topologiju izlaznog stepena kao i Quad 303. Quad je malo zastarela masina(mislim na godine), u to vreme su izgleda na trzistu bili samo NPN izlazni tranzistori pa je sa time Quad pravljen. Ne znam tacno koja je funkcija tog otpornika od 56oma, ono sto znam je da bez tog otpornika MJE340/MJE350 ima vrlo malo emitorsku struju(do nekih 1mA) a potrebno je 10 ili vise mA. U literaturi je ovaj izlazn stepen poznat kao Output Triples...

Blizi se zavrsnica, fale zv konektori cincevi, prikljucak za mrezni napon... ali i pored toga mahina poprima konacni oblik.

Super Dragane)

Jel to Studio LM?

Nego sta :) 7.6mm ;)

Lepo ga zavrsi da ne bi bilo 7,62!

O cemu to pricate vas dvojica? Nista vas ne razumem!

LM-LaMinat (ili Laminat Mode)

7,6-debljina laminata

7,62-kalibar Zastava TT polu-automatskog pištolja (u narodu popularna "Tetka iz Kragujevca")

->kojim/kojom će Boro da najuri d.veljka ukoliko u skorije vrijeme ne ukloni 7,6mm LaMinat sa okruženja trenutnog STUDIO-LM i ne pretvori ga u STUDIO-SE,kako mu i pripada.

Živ sam se izvrnuo kad sam ovo bio pročitao,ne zna se koji je šašaviji!

Ludo

Spakovano da bude upotrebljivo dok ne stignu konektori... Upravo radimo na razmrdavanju


_{[Ovu poruku je menjao 1OXB dana 15.02.2012. u 12:11 GMT+1]}

Ljudi, ovaj radi u nekoj stranoj sluzbi na razbijanju sifara! Garant! Sve je ukapirao... Ljubi ga majka!

G.Bora nega vise ni majka ne ljubi.

Ma lako je vama, mene ceka drugi kanal lambde a mice dosle... Idem da umasim hladnjak odma! :)

...prošlih deset postova govori kako _?*#%"$!()*!?"*"?!;:˝´˙˙^´~ ,SVI MI!

Mislim da je Dragan na korak do svetog grala! Onaj laminat daje dusu pojacalu.

A pa ne moze tako Viktore.... samo Germanijum ima dusu!

Opste poznato da su metal i staklo hladni materijali a drvo je topao. Ovo je namerno ovako jer ja volim topao zvuk :D



A onda drajver mora da se modifikuje... na 0.2Rdc ;) mora i sirokopojasni da bude...

Onda i umjesto metal-film i metal-oksid otpornika koristi UGLJENOslojne i WIREWOUND(žičani kvarc ) otpornike,sve sami topli materijali,naročito zimi! I obavezno smanji hladnjake!

Konačno je dobio završni sloj farbe,i skinuti mu sunđeri. Samo da sredim nered i biće slika-dve-tri-četiri-pet-šest...
SLIKE OD RANIJE;
dva kanala sa hladnjacima:

kutija pred raskupusavanje:


DANAŠNJE SLIKE;
raskupusano:

ofarbano,sastavljeno:




_{[Ovu poruku je menjao 44250 dana 19.02.2012. u 17:50 GMT+1]}

Fino, fino, samo nek se radi ;)

He he,moraće se raditi neki preklopnik ulaza u / i izlaza iz pojačala,barem sa šest položaja. Imaće se šta upoređivati,još da sredim SymAsym,ofarbam dogc-mk3,nabavim izlaze za dogc-h... sa AX12 i NX16 to je šest pojačala za direktno upoređivanje na iste zvučnike. Nešto releja imam,preklopnik...

Neko je na fejsbuk stranici komentarisao nesto za Studio pa sam slucajno pogledao semu za StudioNG. Pitanje za Boru, da li ovako treba uraditi izmene? Citam malo Cordel-ovu knjigu i u njoj sam nasao dva primera pa zato pitam.

Nemojte da mi komentarisete dodatno crtanje, radio sam u paint-u pa je zato tako ruzno!

Ja odgovarao na poslednje pitanje Jimmy Martina...

Da, dobro si nacrtao ali ne ocekuj cuda od te izmene. Helper tranzistor ima smisla jedino ako nisi siguran da ti tranzistori u ogledalu imaju iste parametre i ako znas da im je beta relativno nisko. Kod dobro uparenih (isti Vbe) tranzistora i sa dobrim pojacanjem, taj pomocni tranzistor nece u praksi nista promeniti. Otpornik 1k je mozda premale vrednosti jer nema potrebe (niti nekog poboljsanja) da kroz helper tranzistor pustas veliku struju. Funkcija tog otpornika je da helperu obezbedi neku minimalnu struju cak i kada miror tranzistori imaju veliko pojacanje. Tada njihove Ib mogu biti reda nekoliko uA pa je helperu potrebno da mu se "doda" jos malo neke cvrsce definisane struje za stabilan rad, a to omogucava otpornik 1k.

evo teksta jednog čovjeka kojem sam proljetos pravio pločice nakon što mu je Boro dozvolio da radi STUDIO SE i poslao mu fajlove,danas dobio mail:

slobodan ninic
16.16 (pre 5 sata(i))

kome meni
Aco majstore, zdravo,
Izvini što ti se nisam javio kao što sam obećao.Dr.Bori sam poslao mail sa slikama i komentarom o MOM Studio-SE.
Kutija je ispala ogromna,440X400X100mm sa 2X300W trafoa,8X4700mFelka+2X4,7mikroFMKP-a+2gretz-a po kanalu.Kada
pojačalo svira ni nakon 2sata trafoi nisu ni mlaki,a izlazni stepen jeste topao.Evo kako sam ga sastavo;
2N i BD(16) BJT su 100% upareni "na hladno".Kupio sam 48 MJE tranzistora, u svakoj prodavnici po 10-tak i na kraju sam
pronašao 8kom.MJE340 sa metalnim kolektorom ali kad sam merio hfe nisam 2 slična mogao da izmerim.Na kraju sam zalemio
one sa tolerancijom 3%.Sankene sam samo ugradio jer su previše skupi za zezanje.Izbacio sam one induktivite iz napajanja i
počeo da merim parametre.Drajverski deo koji čine 2 BD i MJE, po teoriji su najviše odgovorni za kvalitet zvuka, otpornici 6K8 u petlji i 560om-a sam zamenio drugim vrednostima kao i kondenzatore od 150pF sam zamenio sa 220pF-Svi kondenzatori za bajpas su WimaMKP(bilo mi je skupo da naručujem silver mica),Imao sam šetanje BIAS-a +4mv do -2mv u početku, a struju kroz emitere
Sankena od 50-150mA i to mi nije davalo mira.Stavio sam oko 1mm termo paste na ulazne BJT-e i bakarne 1mm trake sa MJE na
Sankene.Rezultat je blago šetanje ofseta na oba kanala od 3,7 do 3,8mv.Struju sam podesio po"ušima" na 85mA što je pad napona
emiterskim otpornicima 19.6mV.Zakucana vrednost na sva 4 otpornika i nema promene ni nakon 2 sata.Naučio sam sa ovim pojačalom da ako su ULAZNI BJT TOPLI -pojačalo NEPODEŠENO, a ako su MLAKI-pojačalo pravilno PODEŠENO.Kako zvuči MOJ Studio?
Na početku sam prikopčao one male JAMO 603C kutije i TEHNICS slpg580 CD(modifikovao sam ga minimalno) i slušao to u trpezariji na rastojanju od oko 1m.I prikačio sam DVM-e na izlaze pojačala, a prst na "glavnom"prekidaču utičnice.Zvuk je otkidao koliko je bio dobar.Napravio sam grešku jer sam kutiju za pojačalo skratio na 100mm pa nisam imao mesta da montiram
atenautore ni napred ni pozadi pa sam to onda strpao u kutijicu i tako dodao još jedan par interkonekta u lanac.Matora budala.E na potenciometru na 9 sati,brz,neverovatno brz zvuk sa NEVIDJENOM dinamikom.Sve na svom mestu i visoki i srednji i niski i dbinska prezentacija.Kad sam se "opustio" i skinuo prst sa "glavnog"mrežnog okrenuo sam pot na
oko 11sati.Buka nevidjena a membrana basa ni da pokaže da je živa.Komentar komšiluka je bio"...jao što je lepa muzika"
Posle sam prikopčao Tannoy-e i SACD kombinaciju u dnevnoj sobi od 25kvadrata.I zvuk? Samo sam dobio malo "vazduha" i bas koji otkida.Zvučna slika je OK, sve na svom mestu,.dubina koliko je ima naCD-u,detalji definisani.I što se više greje bolje zvuči.
Šta mi se ne dopada? Voleo bih više "zrnastu"strukturu tonova i malo magije "A"klase.Slušao sam nedavno QUAD909 i JBL ls80
i MOJ Studio bolje svira.Stvarno fino pojačalo za te pare.
Šta je sledeće?DOGC MK-4 u" A" klasi.Pozdrav Aco i hvala na pomoći i savetima
P.S.Aco bilo bi mi drago da ovaj mail objaviš na ES-u,zbog Dr.Bore, i zbog ljudi koji su DIY-ri.Možda moje iskustvo pomogne nekome.
