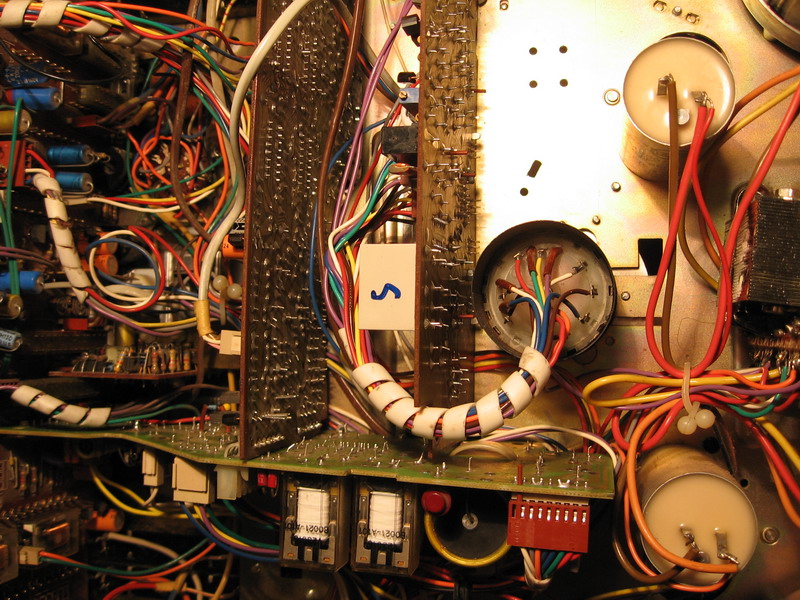

A uh Crni Đorđe gde ga iskopa?

Šema je odlična ako o istoj mislimo. Proveri prvo napajanje pločice motora.

Sa transformatora dolazi 20 Volti, pa polako.

Pa vidi ima tih 20 volti, proverio sam trandže sve redom svi su OK, kao i svi naponi ali kažem ta šema što sam skino je katastrofa ,a nemam bolju..

Onda je nešto sa motorom. Naime taj motor je trofazni i treba proveriti i njega.

Mada ima i dvostruki operacioni, a brdo pasivnih elemenata. Obratiti pažnju i na kondezatore.

Ipak je to matora sprava.

zeoN,može jedno pitanje? Koju školu si završio-do kojeg stepena si išao? Vidi se da znaš oko svega,mada ovakvi odgovori su prije svega plod iskustva. Ne znam da li je postojao uređaj na ovom forumu za kojeg nisi imao šemu ili neko drugo praktično iskustvo sa njim. Pazi ovo:



To se ne uči u školi...

Dali onda postoji šansa za nekom boljom šemom od istog, ja je imam ali sam već rekao da je katastrofa zamrljana jedva da se raspoznaju oznake elemenata, nisam imao iskustva do sada sa ovakvim motorima zaista me hvata glavobolja od njega,,

Ja imam samo ovu, i dosta je dobro vidim s obzirom na godine

Ovo je električna šema pogona motora.

Da ovo je nešto malo bolje od ne koju ja imam..

Zar simnjao u mene?

Taman posla...saću da vidim dali će biti od mene majstor....

Na koju strane Beograd da očekujem

hahahah....će se vidi..

Nema ništa..."mrtvaja" ali bar nije bilo vatrometa...

Ako je sve ispravno onda proveri sam motor, samo ne zaboravi da u samom motoru imaš i hal elemente.

Uostalom imaš šemu pa gledaj i mozgaj.

Ma da taj motor me i buni, što kažeš ti hal elementi...nije mi baš sasvim naj jasnije, nema ni neko preterano znanje moram da priznam, sutra ću da zamenim još onaj OP 747, pa da vidim šta se dešava,mada dok sam merio napone na tranzistoru Q9 slučajno sam kratkospojio nožice baze i emitora (zamenjen tranzistor posle) tada se motor lepo zavrteo mada pomalo nekontrolisano (brzine 9,5-19,38)
tako da pretpostavljam da je motor možda OK...

Joooj biće svega tu.

I bilo je svašta,,,zamenio sam T9 (OP nisam menjao) i proradio motor reaguje na brzine, ali je problem sada što je su obrtaji nestabilni, odnosno dosta je ubrzano, trimeri za fino štelovanje reaguju ali je nemoguće još smanjiti brzinu..po puštanju plej-a krene ubrzano potom se smanji brzina i ne menja se ali kažem ubrzano...

Dobro je da je motor ispravan! Pogledaj još jednom šemu koju sam postovao. Imaš kompletno objašnjenje.

Zameni sve elektrolite i ako treba blokove.

Ne znam i ovaj OP dali da ga menjam uopšte...

Menjaj sve što ti dođe pod ruku, matora je to sprava. Mada kvalitet komponenti nije nešto.

Iam li novosti?

Pa vidi..još uvek sam na istom, zamenjeni elektroliti, ..isto nema promena, još nisam probao i zamenu OP a i njega ću baš da vidim posle,imam utisak da ne reaguje foto tranzistor na zamajcu, kada ga otkačim na konektor isto se ponaša sa i bez njega nema nikakav uticaj, buni me što kada pokrenem plej krene traka dosta ubrzano ali bi se posle par sekundi spustila brzina približno normalnoj i onda se ne menja stabilna je...ništa mi nije jasno..

Pogledaj servisno uputstvo ponovo i to poglavlje o podešavanju kočnica.

Da i ja sam posumjao u početku na mehaniku i tu se snalazim dobro, inače sam do sada "odradio" dosta toga na drugim uređajima, ovde nije u pitanju mehanika gotovo sam siguran..ništa probaću još da zamenim taj OP ako ne uradim ništa odustajem definitvino nemam nameru da više gubim vreme i živce, ..
