Zasto da ne, svaka ovakva tema je malte ne jedan manual za sve nas manje upucene. Sto vise ovakvih tema to bolje.
I naravno srecno !
Pozdrav

Mnogo je fino što si otvorio temu...

Samo napred i srećno!

Pozdrav!

Ha ha haaa,drago mi je da sam uspio da te nagovorim,i zelim ti paznju i strpljenje pri prvom projektu! Prvo poslije lemilice kupi zastitne otpornike,a onda navali!

_{[Ovu poruku je menjao Gojko Vujovic dana 04.01.2012. u 22:15 GMT+1]}

Moram da uzmem novi vrh za lemilicu imam tamo negje sacuvane nove, one sa tankim zasjecenim vrhom :D

Haaa

Nisi ti Wellerkom od 100W radio SMD Boze sacuvaj, i ne ponovilo se

A imam i ja Weller sa magnetnim vrhom na posao, imam i onu staru iskru sto su se vazda kvarrile onu plavu, imam i jedan talijanski sad sto smo uzeli :D
Ali nisam nikad SMD ni pokusao :D aaaa i volio bih da probam to i onu foru sa vrucim vazduhom

PATNJA


"...tko nije vodio djecu na zagrebacki velesajam,taj ne zna sto je to PATNJA..." :-)

E ovo sam htio da vidite...



Ja kad sam narucivao plocice nisam imao predstavu o tome kolike su, mislio sam da su mnogo vece, a one skoro velicina jedne kartice one.. :D

Eto odakle Miletu kalup!

Prva verzija plocice bila je manja pa sam dodao osigurace da je malo razvucem, svi elementi su lezeci tako da je jedini nacin da bude veca da ispravljac, hladnjak i zastita budu na istoj ploci :)

Samo jos kondezaatore i grec da bacis na njega :D
Ne znam jedino da li je lose sto nema nigdje mjesto za makar jedan saraf na plocici...

Ne stvarno jos jednom sam stvarno odusevljen, jer koliko znam do sada sve sam gledao pojacala ove snage ali velikih dimenzija :D

Drago mi je da je započeta ova tema.
Prvo, zainteresovan sam za izradu ovog pojačavača. Verovatno da će sve da se sistematizuje u ovoj temi. Naime, ovaj pojačavač sam na netu nalazio i kao D14 i kao Kelvin amp i kao A100. Ko zna, da sam još tražio, možda bih naišao na još neko ime.
Drugo, praviću ovaj amp za razglas, dakle sa forsiranim hlađenjem i za teške uslove rada. Moraće da ima sve moguće zaštite, a naročito "fool proof" zaštitu od nestručnog rukovanja.
Osnovno, dakle najskuplje već imam (trafo, elektroliti, hladnjaci, kutija), komponente za amp i zaštite kupiću kada bude definisano šta i kako. Tu bi Mile trebalo da da smernice, njegovo iskustvo bi mi mnogo značilo, a vidim da je uvek raspoložen da pomogne.
Nadam se da će i drugi članova foruma da učestvuju i daju konstruktivne predloge.

D14 je oznaka seme pojacala (D-darlingtoni u izlazu, 14-ukupan broj tranzistora na plocici). A100 sam nazvao modul sa dva para TIP142/147 po snazi sa ovim jeftinim i lako dostupnim darlingtonima. Kelvin je ime gotovog integralnog pojacala sa MJ11015/11016 (metalno TO3 kuciste) darlingtonima u izlazu koji su sa 1A mirne struje davali 2X20W u A klasi.
Sema je u osnovi ista, ali razlike postoje (ne samo u imenu), medjutim zbog velikog broja sema i verzija u temi '100W Ultimate Fidelity Amp-a' na 'diyaudio.com' forumu ostale su samo oznake sa seme AX, NX, FX... + broj tranzistora na plocici.
Ako neko hoce da koristi ovo pojacalo u PA svrhe pored ostalih zastita preporucujem i ovaj jednostavan i jeftin stereo limiter za obuzdavanje 'napaljenih' DJ-eva.

za takve DJ-eve g.Mile, imam i ja jedan dobar limiter Jednom kad napravi posao, radi svaki sledeci put,bez greske.Dovoljno samo da stoji pored opreme Sema u attachmentu.

Hvala. g.Mile, za limiter. Jos ako moze i PCB, onda bi bilo 2x hvala!

Može šema i pcb?

I meni bi jako trebala ta sema.... Trazio sam limitere ali nesto sve bzv i ne znam kako rade... Ovo bar znamo da je provereno



Pozdrav!

Ackopk.

Salu na stranu ljudi , bez limitera (pravog) ni najrodjenijem ne treba davati opremu. Pogotovo ne namunjenima, koji "ne osete" muziku ako pola LEDica ne ide u crveno.

Sema je otprilike ovakva, samo sa BC550/560 i 1k trimerom umesto niza 820R otpornika.
Potrazicu sve u vezi ovog limitera, mozda pokrenem i temu, ja koristim onaj sa LM13700, ali je previse komplikvan za samogradnju.

Ako se na limiteru 'zavrne' trimer nece ni moci da upale crveno bez obzira koliko pojacavali na mixeti.

Pa da ..to je poenta.

Kad je kum uzeo dbx-a, malo sam se poigrao sa njim, sto kazu "worst case scenario" , iz DJ miksete pojacano i gain i main na max,kao i eq sekcija, bas sam otpanjivao do te mere,da sam dobio krs zvuk,pun distorzije, ali brale. signal na izlazu stoji kako si namestio pre toga (u normali ) posto je islo u drugi mix, line in, signal stoji na -10dB na tom mixu, kako sam i hteo.

Evo kako su Indonezani 'razvukli' B500 i H900 :)

Odlično napredujemo. Evo već dva konstruktivna predloga za limiter. Oba su bolja od moje varijante sa dve antiparalelno vezane zenerice na ulazu.
Zaštita zvučnika: upc1237, Borin Omni, Miletov ovaj, pa onaj, pa sa NE555. Šta izabrati, a da se pokazalo pouzdano u realnim uslovima?

dbx je ok, ali nije bas za hobiste limiter od 600e, ovaj moze svako da napravi za 6e :)
Za zastitu mogu da preporucim onu sa NE555, sadrzi sve potrebne zastite, jednostavna i pouzdana uz ovaj limiter i clip indikator od svakog pojacala prave 'full proof PA'

Mile kako se ne sjeti to da mi kazes kad sam uzimao plocice :D

Ma vidi se kako "nemaju pojma" ! Najjači je onaj sa verteks teme,koje snage se tamo izvlače...uh!

Vertex radi u duploj H klasi i ima 2500W, ali je onaj radio sa jednim stepom pa je izvuko oko 1500W.

Plocice za zastitu nemam viska, kad uradim sledecu turu plocica bice :)

Daj nam barem PCB file... ili da cekamo tu turu, pa nas castis po jednu :D

Pcb sam vec podelio...

Moze nesto vise o ovome napon, velicina pcb-a, i dal moze u 3U da se smesti(zbog hladnjaka) Hoce biti plocica?

ElektronicarPG,imas jednu kompletnu u mojoj NX16-temi i jos jednu takodje kompletnu u AX12-temi,pregledaj i skini. Ova sa AX teme je jako zanimljiva i skroz upotrebljiva sa DX14-icom jer koliko mislim na samoj plocici kao i kod AX12 postoji 'protect' izvod.

'Protect' izvod na AX12 nije kompatibilan sa protect ulazom NE555 zastite nego sa PA zastitom (TL074) kao B500 i H900.
Protect ulaz na zastiti NE555 kompatibilan je sa protect izlazom kod AX16, NX16, HV23...

Što li sam ja bio svo vrijeme ubijeđen da je ova PA zaštita napravljena samo kao mono varijanta,tek sad vidim "SPEAKER A i B" ...


edit(tri minuta kasnije,nakon pregleda šema...): ZATO što sam samo mono varijantu i imao u magacinu šema! Heh! :)

Nebi bilo lose

Limiter nam je preko potreban.... bar nama sa PA sekcije


Pozdrav!

Ackopk.

Svaka cast za shemu ovog limitera, naravno da nam je svima (kao sto rece ackopk nama iz PA sekcije) prijeko potreban a i jeftiniji je od bejzbol palice. Ima Mile ovakvih i slicnih shema pitaj boga koliko (ima i clip indikator takodje dosta jednostavan) i hvala mu sto ih dijeli sa nama.
SVIMA SREĆNU I ZDRAVLJA PUNU NOVU 2012. GODINU ZELI BOROPROMAJA IZ DOBOJA !

CLIP indikator sam vec napravio po njegovoj semi i radi posao


Sada je na red limiter...



NAJBOLJE ZELJE ZA 2012 I OD MENE !!!

Da li je predvidjena mogucnost da se ovo lijepo pojacalo veze u bridge spoj (volio bih da neko okaci shemu vezivanja) ?

Što da ne, uz obrtač faze. Mada šema ulaznog dela bi bila poželjna.

Pošto ljudi traže,a niko nije ranije postavio...

ovako bi trebali izgledati i vaši primjerci na onim APEX-ovim pločicama,kad se iskompletiraju.

Pozdrav svima!

Evo i ovo,pa neka zeoN kaže da li bi radilo na ovom pojačalu. Moja je pretpostavka da će raditi na svakom pojačalu koje ima mogućnost vezivanja u most,a to bi trebalo da može svako pojačalo koje ima mali dc-offset(mV) u odnosu na masu napajanja s tim da treba imati u vidu da minimalna impedansa opterećenja ne bi smjela ići ispod duple vrijednosti impedanse jednog kanala iz mostne veze.


Pločicu nemam ali ovako nešto se moiže uraditi i na rasteru p-p,a i jednostavno je uraditi je u bilo kojem programu.

Kad mi se bude dalo uradiću pcb za sebe pa i ovde vama postaviti.

_{[Ovu poruku je menjao 44250 dana 02.01.2012. u 15:15 GMT+1]}

Hvala Acika, sacekacemo sta kaze Mile ili zeoN

Ovo kolo za bridgiranje dva kanala je univerzalno i moze da se koristi na bilo kom pojacalu. Prednost je preklopnik koji iskljucuje jedan ulaz (ostaje samo mono ulaz i dva protufazna izlaza) tako da nemora da se pazi da li je drugi ulaz smanjen do kraja ili nije doveden signal na njega. Zvucnik se naravno prikljucuje na izlaze dva pojacala bez koriscenja mase.

Obrtač faze za upotrebu Bridž moda može i sa jednim TUP tranzistorom.

Je li to ona što su joj kolektorski i emiterski otpornik iste vrijednosti,pa se sa njih vodi signal na jedan i drugi kanal pojačala?



_{[Ovu poruku je menjao 44250 dana 02.01.2012. u 18:32 GMT+1]}

Direktmo sa koleltora i emitora.

Nacrtaću kasnije, sad odoh da prilegnem.

Moze, ali ga u praksi niko ne koristi. Ovo resenje sa OP-om mnogo funkcionalnije, jednostavnije i jeftinije.
Kao i kod zastite sa NE555 jedno IC kolo ili jedan tranzistor u praksi su isto, a kad se pogleda ukupan broj ostalih elemenata sklop ispada jednostavniji i jeftiniji nego disktretno resenje, ali je precizniji i pouzdaniji.
Ja sklopove gde se koriste standardna IC kola smatram i dalje diskretnim.

_{[Ovu poruku je menjao APEXaudio dana 02.01.2012. u 16:37 GMT+1]}

Srecna Nova godina svima!

Mile, koju zastitu predlazes za ovaj D14, (da li ista zastita vazi i za bridge spoj) ?

Iscitaj temu od pocetka dok je jos na tri stranice-u proslih desetak postova bas se o tome pisalo,i data je sema-pcb-raspored zastite za stereo-opciju. Da li radi na bridge-u ne znam,(nesigurno,ali) mislim da bi trebalo barem ja ne vidim razlog zasto ne bi. Ipak,neka konacna rijec bude od znalaca.

Sale iscitao sam temu, upravo me interesuje da li navedena zastita fercera i u slucaju bridžovanja pojacala (mislim da bi relej morao da odvaja oba kontakta od zvucnika)

I odvaja.

Vec rece zeoN,jedan je relej za oba kanala tako da ce,ako se koristi u stereo-varijanti, odvojiti oba zvucnika bez obzira na to koji je kanal "probio". Takodje,posto detektuje pozitivnu ili negativnu struju sa izlaza pojacala u odnosu na masu i to na oba kanala,isto ce uraditi(zastititi) i u mostnom spoju.

Tako je zeoN-e, bas sam ćorav

Fin neki zivot u ovo doba se spava:))))))

Koliko ga znam,samo ga žešći ranije urađen posao može natjerati na popodnevnu drijemku! ;)

Vidim da su u izlazu BDW83D/84D koji su predvidjeni za radni napon od 120V. Da li nastaju problemi ako stavim BDW83C/84C predvidjeni za napon od 100V ?
I jos nesto; kako bi se u navedenom pojacalu ponasali TIP142/147, takodje su 100V-tni samo su malo slabiji (120W u odnosu na 150W-ne po data sheet-u) ?
ZeoN-e, jesi li se odmorio? Čekaju te nove radne pobjede.
Pozdrav, BP

Jedva.

Acika, jesi li primijetio da na mojim postovima nema onog zutog trokutića ?

Ima nego ti ne vidis jer su to tvoji postovi, isto nema ni upisano za koristan odgovor tj. ima ali ne mozes da koristis....

Pozdrav!

Ni ja nisam skontao dok sam gledao sa mobilnog,a kad sam kursor racunara stavio na taj trougao sve mi se samo kazalo. Za pozitivne i negativne glasove je prirodno da ne mozemo sami sebi da ih klikcemo!

Vec sam mislio da dizem bunu (hocu svog behringer-a !)
Da li mogu umjesto BDW83D/84D da stavim BDW83C/84C ili jos dostupnije TIP142/147?

Moze naravno, ali sa +/-45vdc maximalno.

Jos nesto kad si vec tu; rekose mi da mogu za bridžovana pojacala D14 koristiti zastitu sa ove teme (da nebude zabune upload-ovacu je uz ovu poruku), daleko od toga da nevjerujem zeoN-u i 44250 ali to je tvoja kreacija pa bi tvoje misljenje bilo za mene konacno.

Neznam zasto mi nece primit' poruku pa cu pokusati jos jednom:
Pretpostavljam da za za svaki bridge (dvije plocice D14) trebam uraditi jednu stereo zastitu i tako isto i za druge dvije plocice ?

Posle vam kacim slike

Kad ce to "poslije" ? :)

Najprije sam postavio najnize komponente otpornike i zice, a zatim kondezatore pa tranzistore

Ho hooo-BRAVO KOLEGA! Ide ovo tebi,svaka cast!

Koji su to izlazni tranzistori,ko im je proizvođač? Kako si nabavio MICA kondenzatore? Je li ono lak-žica korištena za kratkospojnike ili me oko vara?

Tranzistori su ISC BDW83/4D, nije lak zica no obicna telefonska, a ove kondezatore sam skinuo sa izuzetno starog HP kompa:D

E sad da nastavim malo sa slikama i kucanjem!
Dakle kolege elektronicari, polako odmicem sa radovima, malo se igram malo eksperimentisem, ali cu se truditi sve da vam pokazem!
Sto se tice samih radova, skoro sve elemente na plocici su onako kako je i sam gosn Mile kazao, jedino sto sam morao da modifikujem napajanje prema svojim mogucnostima.
Naime, ja jesam kupio 2 elektrolita od po 10 000uF 63V, medjutim nisam imao za taj napon trafo, trafo mi je bio sa nekim nizim naponom u sekundaru, pa sam s toga, izvukao 2 elektrolita iz "steka".
U pitanju su elektroliti iz starog HP kompa, naravno kutija za pojacalo je takodje od istog, napravljena od avionskog aluminijuma :D

Elektroliti su 41 000 uF 50V



Moram vam reci da odrzavaju napon cijelo vrijeme, 38V toliko imam na izlazu, ukoliko ne premotam trafo, ali znaci i pri maksimalnom opterecenju tj snaga full na 4 oma on ga obori za samo 1 V.

Sto se tice kutije evo kako izgleda.

E sad, kondezatori su ugradjeni, trafo, grec od 35A... i to izgleda ovako...





Kondezatori su spojeni kako je posavjetovao sam Bora na njegovom sajtu

E sad da vidite kako sam ja to zamislio i donekle ostvario jer jos nije gotovo...

Fino si ovo zamislio.

Kolike je snage trafo?

Svaka Čast odlično izgleda! Nego, ,i koliko si snage izvukao na 4Ohm tad kad ti je napon napajanja pao za 1V? I šta ti je bilo opterećenje? Jesi mjerio štogod sa osciloskopom? I kako samo jedan crni adapter za osigurač ispod desnog kanala? Mnogo pitanja ali molim te daj nam odgovore na sve!

I odakle 41000uF u računaru?

Pozdrav!

To je stari HP 91 godiste ako ne i stariji, jbg tada su morali toliki da budu, taj adapter za osigurac je zato sto je drugi na plocici, i jos sto sam htjeo reci jeste da je trafo 400W znam da je malo, ali za 8 oma mislim daje dovoljno

A i trafo je iz racunara?

Imao sam prilike da uzmem 2-3 komada tih računara bar mislim da su takvi, da sam samo znao kakvi su kondovi u njima....

Pozdrav!

Mora da je stariji,imao sam racunar sa pocetka 90-ih i imao je prekidacko napajanje. Zanimljiv podatak,i pitao sam se otkud toliki takvi kondenzatori. Koliko snage na 4 Ohm? Kako zvuci?

Nisam probao jos na zvucnike, cekam da ovaj drug dodje, ovo sam sve isprobao da jedan veliki otpornik od 8 i 4 oma :D
na 8 oma 24V na izlazu, to je bez distorzije, a preko toga ima jos snage...

24 x 24 = 576
576 : 8 = 72W


što nikako nije malo,i još to je pri +/- 38VDC napajanju ako se ne varam,dodatnih 12V tu bi još mnogo značilo!

I još jedno,ona smeđa žica koja povezuje + jednog i - drugog kondenzatora u napajanju treba da na sredini bude povezana sa srednjim izvodom transformatora,zasebnim masama pločica oba kanala,zasebnim masama koje odlaze na ulazne konektore i masama za zvučnike,dakle sedam žica u jednu tačku-zvjezdište.

Dve debele za zvučnike,

dve ne baš debele za napajanje pločica,

dve tanke za mase ka konektorima

i jedna iz transformatora


-sve to na sredinu žice što povezuje dva kondenzatora. Tako ćeš dobiti pravo zvjezdište.

Ima on oko 80W sigurno efektivne snage bez ikakve izmjene signala, to mu je neka efektivna snaga, a mislim da u peak-u ima oko 28-30V

I jos sto sam zaboravio da kazem ovih 80W je pri ulazu od 0.5V

Ta nas samo i zanima! Nismo mi ekonomisti i reklamne agencije pa da izažavamo kW na papiru izbjegavajući da navedemo ono "1uS" u zagradi za uređaj od 15W realne-efektivne snage,nego "uradi sam" entuzijasti koji od toga neće imati ekonomske profiti koliko lične zadovoljštine

Ne znam kolike bih napone smio da stavim na trafou, jer moram paziti da mi ne izgore ovi kondezatori pa neka bude tu do 45V posle kondova... i koliko bi mi to diglo snagu

Grubo,računaj da ti na tranzistorima ostaje oko 5-10V pri maksimumu snage. To bi značilo da na zvučnik,u slučaju +/-45VDC napajanja,ide 35-40Vp ili 24-28Vrms.


..............................


72-98Wrms,odokativno.

Neka istina bude negdje između,oko 85W.

pa znaci ne bi mi puno pomoglo

Zavisi,"nekad baš ta dva centimetra curi sreću kvare..."

Šalim se. Zavisi od tebe,ja se lično ne bi zezao sa premotavanjem radi par W snage mada bolje da ti o ovome ipak konačnu riječ da neko sa više vijuga od mene.

Imam ono drugo staro pojacalo, na njega mi je napajanje ja mislim +-70V... ne znam da li bih to mogao da iskoristim

Posto i sam trenutno radim D14 konsultovao sam Mileta u vezi nekih detalja, pa je zakljucak sledeci;
sto se tice drajverskog dela nema problema fukcionise ladno i pri visim naponima, ali sto se tice izlaza
moras staviti darlingtone bar za 160V a i nedovoljno ih je ako se amp koristi na 4 oma. Pri naponu od
+-70V odokativno bi bilo nekih 300-350W RMS-a na 4 oma, a 2 parica je malo po mom skromnom mi-
sljenju. A rezerva? Nema gu! To je, neumitno, jos troskova.

Pozdrav!

ne ja cu iskljucivo na 8 oma da ga koristim

Nikad ne reci nikad!




Pozdrav!

Aleksandar.

Podseti me koje tranzistore ces staviti?
Ja cu da "uposlim" BDV66 D i BDV67 D (160V 16A 200W)

ja cu BDW83-84 te mi je rekao sam Mile, oni ti izdravaju oko 160V i 15A, (40A u peak-u)

Pa ako uvek bude radilo na 8 oma, i ne napajas ga sa vise od +-50V radice ubedjen sam, sasvim
fino bez problema. Ali, kao sto pomenu imenjak u predhodnom postu "nikad ne reci nikad"
Ja sam samo prokomentarisao, s tvoje strane, pomenutu mogucnost da eventualno upotrebis
napajanje od +-70V inace, ovako je sve O.K.

Veceras neke slicice :D

Hajd´da vidimo!

Sto se tice samog pojacala ja sam ODUSEVLJEN!
Dakle kutije koje sam sam pravio prije nekoliko mjeseci sada su mi pokazale kako i koliko mogu i koliko dobar zvuk daju.
Ja sam do sada imao jedno veoma staro tranzistorsko pojacalo, i juce sam mjerenjem utvrdio njegove karakteristike.
Napajanje mu je +-70V, a na izlazu max daje 33V, od cega je 19V efektivne snage, odnosno nekih 50tak W. Strasno mi je smetalo sto to pojacalo uglavnom daje dosta visokih tonova.

E sad, Apexov D14, koji bi inace trebao da se napaja sa nekih +-56V, ja ga napajam sa +-38V, i daje mi na izlazu efektivne snage 25V,tj oko 75W, a pune snage preko 30V ide.
Sto se tice kvaliteta zvuka, stvarno mi je popravilo dojam tranzistorksog pojacala koje mi je ostavilo ovo staro pojacalo. Takodje mi je u potpunosti promijenilo misljenje da je 100W snage malo, a D14 ima i vise od 100.
Kao sto svi znate snagu samom zvuku najvise daje bass, te ovo pojacalo maximalno iskoristava te basove, koji su bas onakvi kakve ste ih vi zeljeli. S obzirom da daje dosta basova, tek onda shvatata sto znaci snaga od 100W, za razliku od tih starih, naravno necu sve da ih kritikujem, jer je bilo i doktrora sa tim pojacalima koji su mogli da naprave pravu stvar.

Pojacalo je veoma jednostavno za napraviti, djevoli su lako dostupni. Odmah cu vam reci da ce pojacalo proraditi, samo ako ne napravite gresku i okrenete naopako MJE340 i MJE350, ili ZABORAVITE DA VEZETE NULU ZA GND ULAZA! Ukoliko zaboravite nulu da vezete, na izlazu cete imati oko desetak volit jednosmjerne struje sto ce vam bespotrebno zagrijavati zvucnike dok ne crknu. Takodje ce vam na pozitivnom kraju vuci mnogo vecu struju nego na negativnom i moguce da ce malo oscilovati. Dakle ako budete imali ove simptome :D onda ste zaboravili nulu.

Dakle svi koji mislite da su tranzistorska pojacala bezveze, da ona rade, ali nije to to, ja vam preporucujem da uradite D14 i da se uvjerite drugacije.

Isto se moram zahvaliti Miletu koji mi je cijelo vrijeme pomagao, i u svakom trenutku bio spreman da odgovori na moje postavljeno pitanje.

_{[Ovu poruku je menjao ElektronicarPG dana 22.01.2012. u 21:51 GMT+1]}

Drago mi je da si uspeo ali gde su slike?

Šalim se, samo neka radi...

Ja danas bio u kupovini ali nažalost nije imalo takvih starih računara

Pozdrav!

Hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike! hoćemo slike!

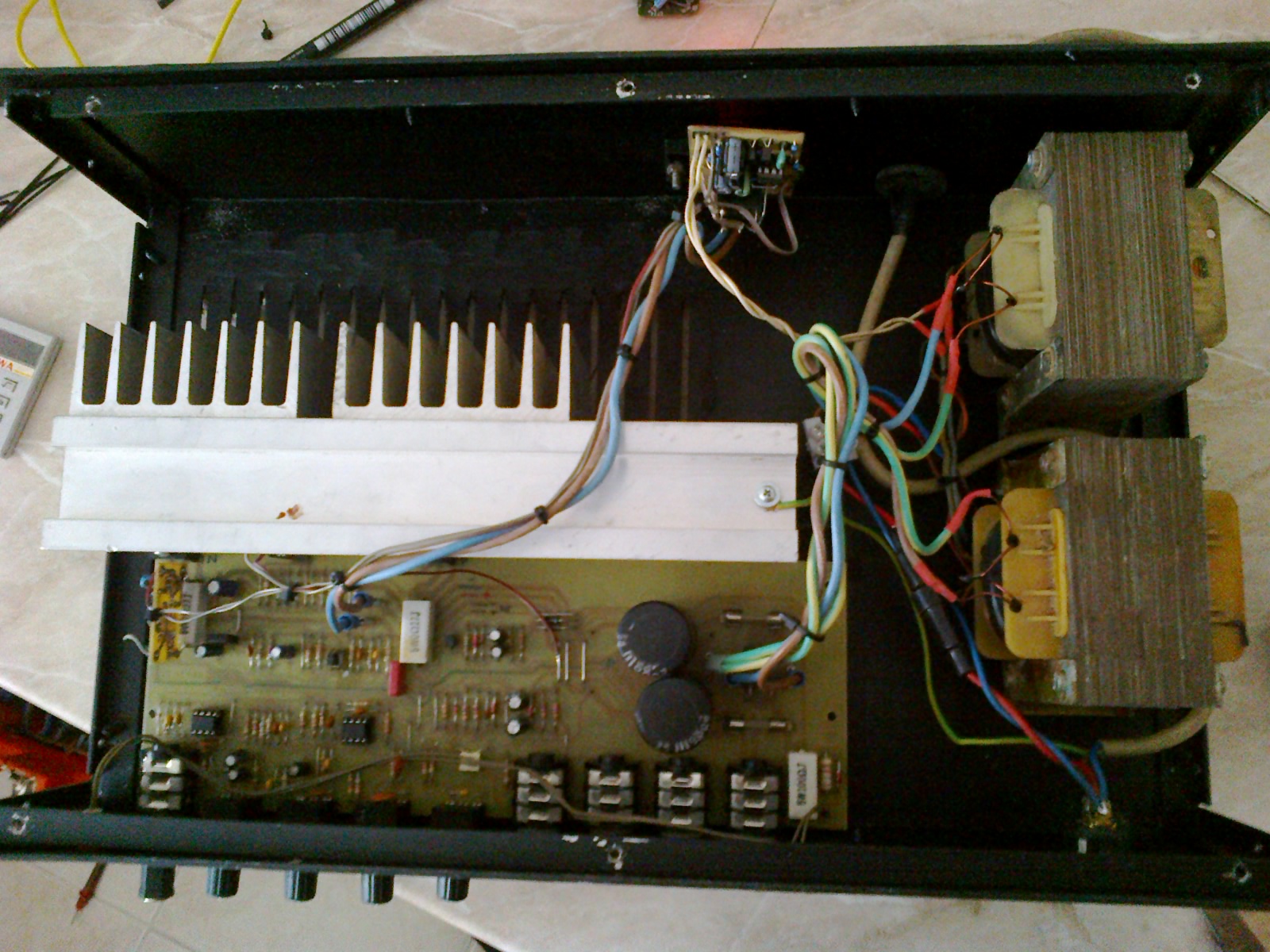

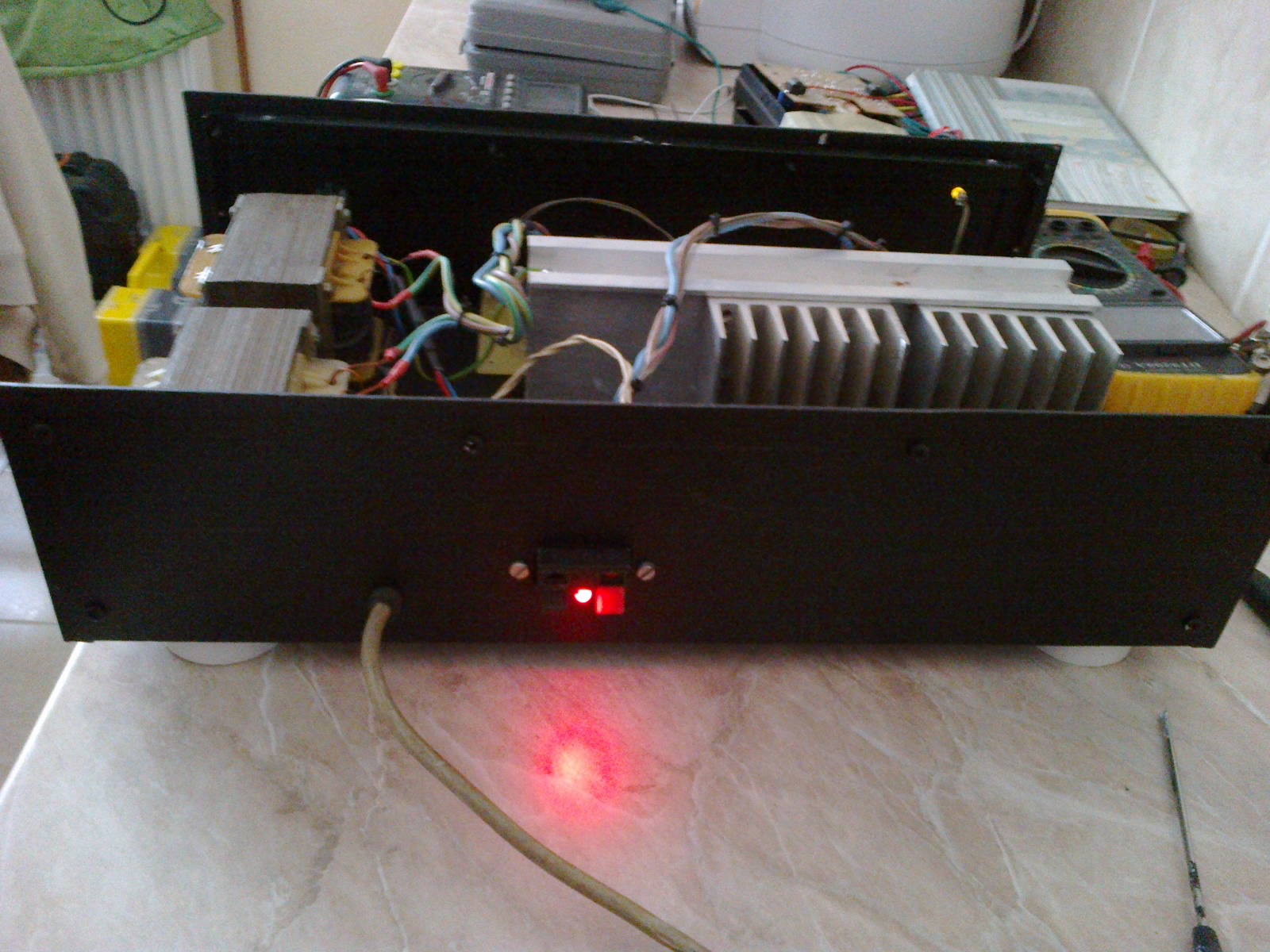

Posto sam obecao nesto slika, a ono gotovo pojacalo mi nije tu, slikao sam vec drugi D14 koji pravim.

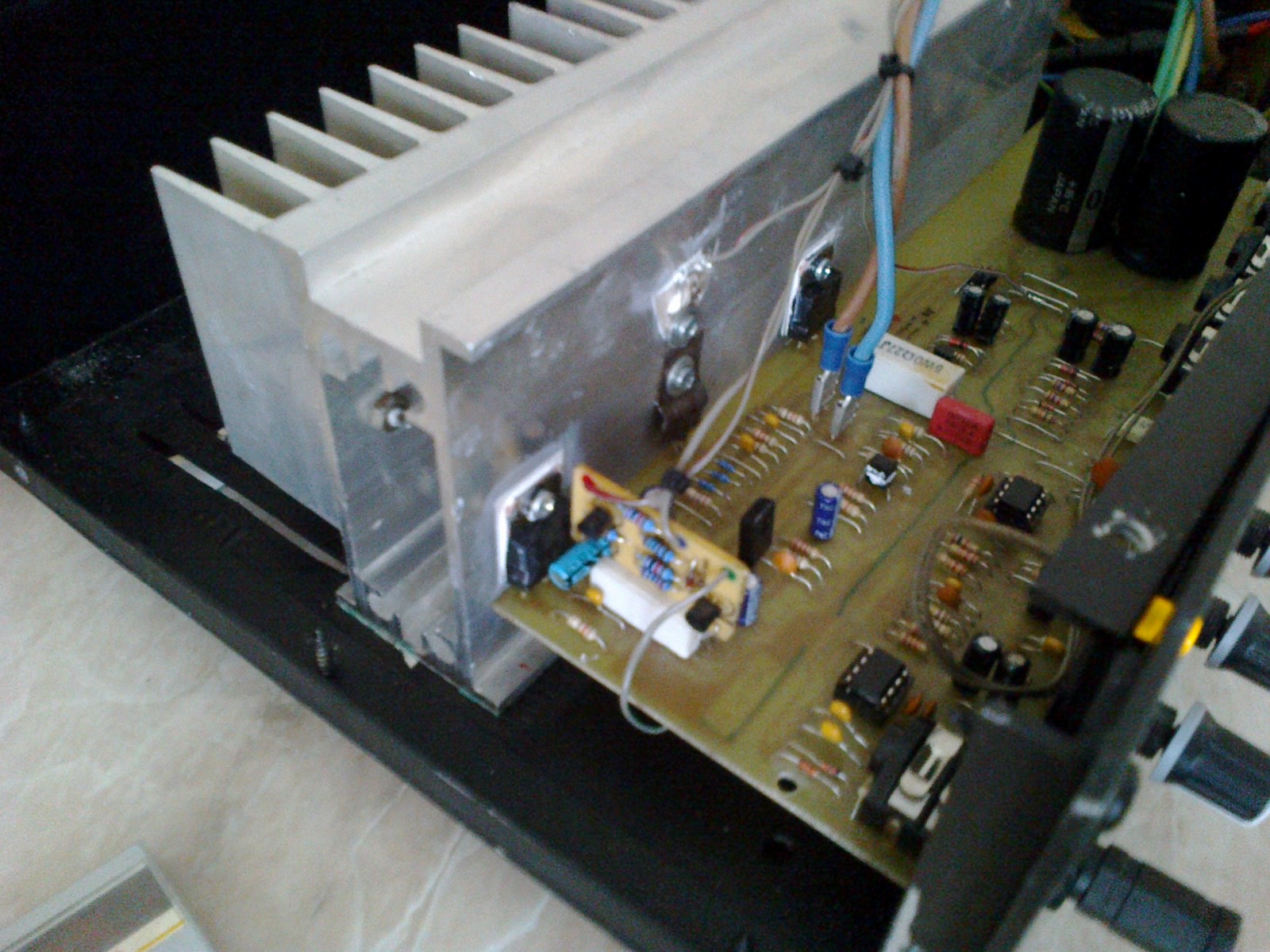

Na poslednjoj slici sam htio da pokazem kako sam postavio ove snaznije otpornike kako sam savio nozice , na taj nacin da oni budu izdignuti od povrsine kako bi sacuvali plocicu od grijanja, a zica im omogucava odstojanja i sprecava mogucnost da se iscupaju.

Odličan hladnjak i urednost apoteka da ti pozavidi!


Jedino baš i nisi imao potrebe da izdižeš emiterske otpornike jer se oni i ne griju nešto mnogo,a i obično dizajneri gledaju da skrate što više sve vodove,pa i ove emiterske. Naravno neka presude iskusniji,to je samo moje mišljenje. Svakako,odlično ti to ide,jako jako uredno i baš prija oku!

I još jedno-vidim da su ti izlazni tranzistori na lijevom kanalu kombinacija(sa lijeva na desno) Bourns/ISC-Bourns/ISC a na desnom kanalu ISC/ISC-Bourns/Bourns. Za svaki slučaj pitaću-da li si ih dobro montirao po broju i tipu?

Montirao sam po broju, gledao sam dobro oznake. ali se razlikuju proizvodjaci zbog toga i njihov izgled.
Volio bih da su svi od ovoga prozivodjaca ISC, jer mnogo lakse se vrsi postavljanje, i nemas problema oko izolacije.
S obzirom da nsam imao neparne brojeve istih proizvodjaca, onda sam se bar trudio,nekako da to napravim da izgleda simetricno, i bar neki nacin da ih uparim.

Ok onda,dešava se da se ljudi zeznu pa reko' ne košta da pitam.

Ma kao sto rekoh, problem je kod nas u CG sto nema dje da se kupe djelovi, tacnije ima u EMI, on narucuje iz schutkat-a, ali uzima ti kao 15-30%, a ti njegovih 15% na 1euro su 1.5e :D
Tako da kad sam posao ovi su me djeklovi u krv izasli, a ove snazne tranzistore sam uzeo sve sto je imao, eto knap koliko mi trebalo. Ako budem opet pravio gledacu da uzmem ove ISC proizvodjaca, volim da mi je sve isto , simetricno i uredno.


TEbi Aleksandre hvala na komplimentima. Moram ti reci, ja mnogo vise cijenim tvoj rad, jer si sam i plocice pravio.
I mnogo ti lijepo izgleda cak si i lijeop sistem hladjenja odradio.

He he,hvala ali urednost je ipak tvoj "fah" to je evidentno! Ljudi se zagledaju u umjetničku sliku i shvataju šta je slikar osjećao dok je slikao,a ja nekako osjetim sa koliko je smirenosti neko radio neki sklop. Kod tebe bi rekao da si sa baš baš mnogo strpljenja sve ovo uradio,žice ti to same govore. Volim da vidim ovako nešto,stvarno! Isto tako smireno i d.veljko radi pločice,vidi se to i iz aviona!

A za izradu pločica,tu me nešto loše krenulo-umjesto da napredujem pločice mi sve lošije i lošije izgledaju,moraću nešto da mijenjam,mada opet sigurno neću odustati od "uradi sam" varijante. A ti ako misliš da kreneš u pobjedu nad strahomod kiselina :) preporučujem odmah kreni sa UV-lampom http://www.elitesecurity.org/t...vo-za-izradu-stampanih-plocica ,možda je malo skuplji način zbog dodatne hemije i aparature ali su zato rezultati odlični!

Miodrag-ba mi je to najbolje objasnio,u nekoliko dugih vezanih postova i sa sve slikama kako i šta,zato sam ovaj link i memorisao. Bezmalo kao da je snimak sa YouTube-a. Čovjek ima trideset postova na forumu,a svaki mu je što bi se reklo "kao u Njegoša"!

Moracu i ja to da probam da radim. Znam da postoje gotove folije sa foto lakom, tako da samo treba da odradim print i jedno uv zracenje, a onda u hemikalije....

Bice jos slika ovog drugog pojacala, polako napreduju radovi.

Samo napred drug,samo napred!

Evo ih obecane slike od prije....

Baš ovo fino izgleda i uredno je, samo tako nastavi

Stavi samo hladnjak na grec.

Pozdrav!

Druže,bez zaštite ni u bioskop! Nisi je ugradio,stavi makar "pajser" na svaki od izlaza,evo ti fajlovi:

I da,nekako mi to malo kapaciteta za dva kanala od po 150W,i tu bi valjalo malo istanjiti novčanik... :)

I trebaće ti ventilator da prisilno hladi horizontalno položen hladnjak,malo ga (hladnjak) odići od donje stranice...

Imaš vremena više nego kobasica,osmisli kako da mu omogućiš da na sve strane lakše diše!

Samo nemoj sad da mu staviš "Bronhi" u kutiju...

(primjećujem da sve radiš na istom kalendaru )

Aco ovo mu je taman,vjeruj.
10000uF tesko ces vidjeti na nekim fabrickim pojacalima,sa malo vecom snagom:))
Inace odlicno uradjeno.

Ipak se tu može dogurati i do ukupno 300W,stvarno misliš druže da je dosta za oba kanala?

Kod mene na EP2000 ima 6600uF po grani na jednom kanalu. Mislim da mu je tih 10000uF sasvim dovoljno po grani za oba kanala

Ja bih samo na samoj plocici pojacala dodao po 1000 ili 2200uF i nista vise. Mada ni to nije potrebno


Pozdrav!

Aleksandar.

Hvala svima i na pohvalama i na savjetima.

Naravno da ce da bude ventilator, ovo je tek pocetak, a zastite jos ne znam koje cu, mozda cu da radim one sa ne555 kad narucim plocice, sad za sad dosta mu je ovo kapaciteta, nema se novcanika... Ali sto kaze nikko, otvori bilo koju yamahu onu kucnu verziju sto ti je 4x100W, vidjeces da ima samo 2 kondezatora po 6800uF

Aco druze stari(ne vidjeni)cega sam se ja sve nagledao,oni "jakih" imena a unutra 6800uF.
Ovdje se radi o kJ ili samo julima,ajde da sada ne pretvaramo,uglavnom moze biti knap,nikako premaleno,ono oce to trznuti u sinusu puno,ali opet ...
Cest je sluca da ljudi naguraju xxxxxuF a nista od toga,mucak trafo,ovo je gore dobra kombinacija.Ovdje mozemo pricati i o "brzini" kondezatora,ni premalo ni previse,treba napuniti tegle od kondz.Ima par firmi koje ja obozavam:F&T,MLyticAudioGradePowerCap,AV(ovi su Italijanski jeftini a prilicno dobri)Black Gate i jos par drugih.
O ovome neko iskusnij da pise ja sam taraba.
Sto vec mladi Gospodin "ackopk" napisa nebi bilo lose na samu plocicu puci koji 1000uf,samo ja malo mjesta,moze odozdo,ali ipak ni ovo pojacalo nije namjenjeno PA sistemima.
Sama ideja Apex-a je bilo prvenstvaeno sub. za ovo pojacalo,ako kako to vec biva ispostavi se da je super za normalo slusanje.
Pozdrav

He hee drug..."taraba!" Šašav si sto posto!
Kontam to oko tegli i brzine punjenja,veći kondenzator je i inertniji-sporije se prazni ali i puni što opet (koliko sam čitao) ne godi baš visokim frekvencijama.

Evo baš sam sad zatvorio jednu Yamahu iz 1990-te,trafo manji od šake tinejdžera,izlazni napon 2x27VAC,a na ispravljaču 2x5600uF NIPPON CHEMI-COM .

Snaga izlaznih tranzistora je 60W tako da snaga pojačala nije iznad 2 x 40-45W. Fabrikanti 1990-ih...

U svim tim starim fabrikantima nikakvo čudo nije bilo naći ovako kvalitetne elektrolitske kondenzatore,ni blok poliestere,ni DALE natpis na otpornicima...sve ono što je sad "ptičije mlijeko i zmijski znoj"! I što je najgore,kad kažem "U svim tim starim fabrikantima..." ne mislim na zvučna imena "Yamaha" "Sony" "Philips" i slične već "Aciko", "Camacrown"...i tako te marke,bitno samo da su iz devedesetih ili mlađe! Od tad kao da se sve izopačilo,nešto što je bilo standard i normalna stvar odjednom je postalo skupi raritet a ostalo što je dostupno je postalo proizvod kratkog daha i/ili loših karakteristika.

Odoh van teme...

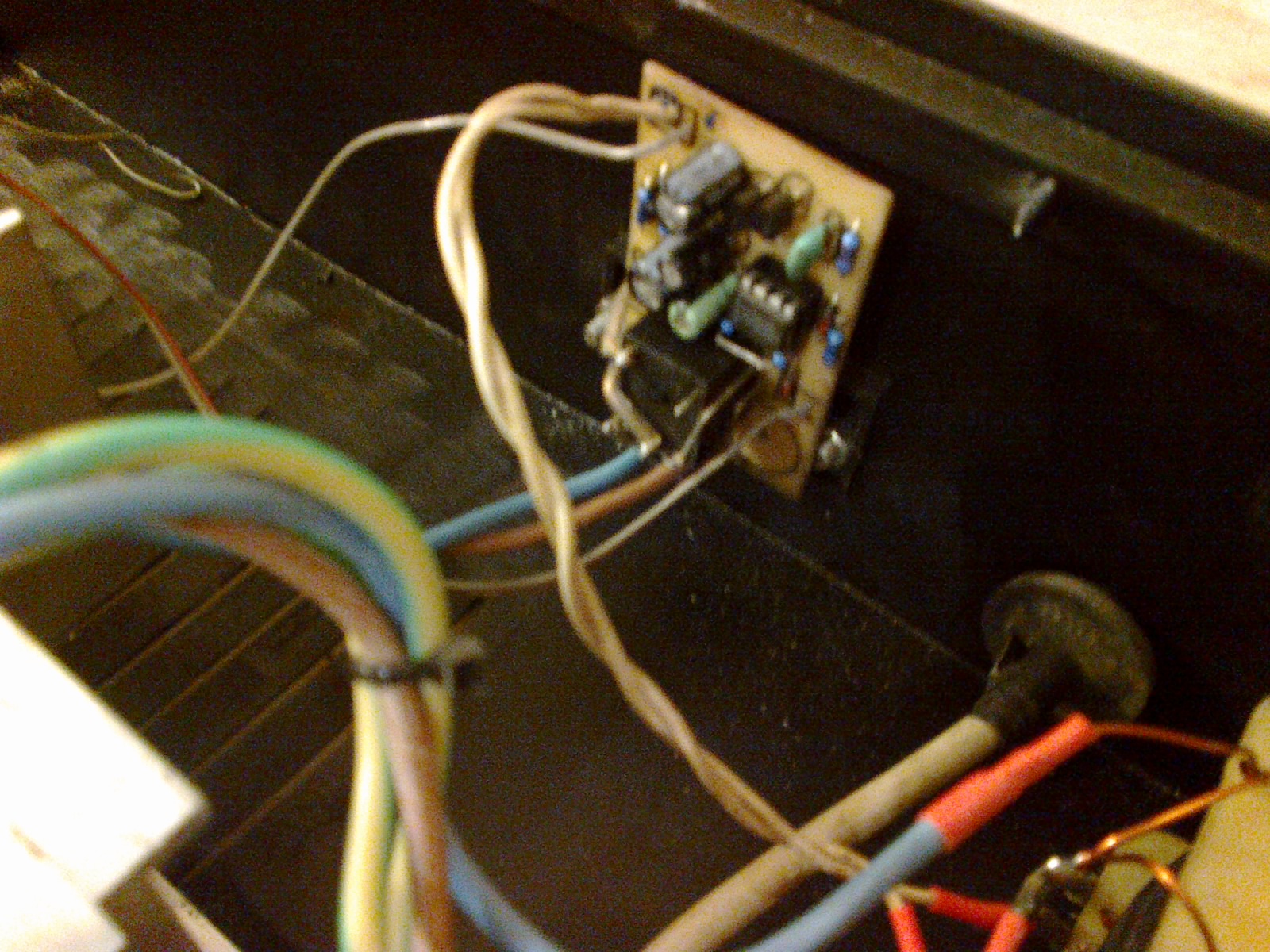

NE555- zaštita i dodatak za emiterski otpornik:

(inače baš zahvalna i zaštita pojačala od preopterećenja,pregrijavanja izlaznih tranzistora/hladnjaka,zaštita zvučnika od istosmjerne struje,vremenski odloženo uključenje... sve u jednom. stvarno zahvalan uređaj malih dimenzija,kompaktan i sa izlaznim terminalima. uradio i provjerio na DC i grijanje,na preopterećenje još nisam imao šanse)

(LE-dioda svijetli kad je relej uključen i kad zvučnici rade)

_{[Ovu poruku je menjao 44250 dana 16.02.2012. u 17:50 GMT+1]}

44250

Ovo si ti radio ili samo zaštitu ugrađivao?

Ja sam rekao da ću raditi ali pošta nije radila juče i danas, sutra čim otvore uzimam te delove

Za šta je ovaj pcb preko cele strane?

I meni se čini da je u starijim uređajima stavljano dosta više filtracije nego u ovim novim.

A evo i slike kako to ne treba raditi a ranije je rađeno, možda bi i ti ElektronicarPG mogao malo da skratiš izvode tranzistora...

Pozdrav!

Za indikaciju rada zastite mogu da se koriste i dve led diode crvena i zelena.

To bi bilo fino... a kako i dje da se stave?

Kako ti oku odgovara,i po izgledu pojačala a i po funkcionalnosti. Ovo bi posebno štosno bilo izvesti dvobojnom le-diodom!




Ja pravio,ovo je G100 iz teme "Kompletan gitarski kabinet..." . Pločicu G100 je uradio i poprilično popunio Mile,a kutiju,napajanje i zaštitu sam radio ja.




Pretpostavljam da misliš na pločicu PROTECT dijela,https://static.elitesecurity.o...t%20bakar%20ogledalo%20pdf.pdf

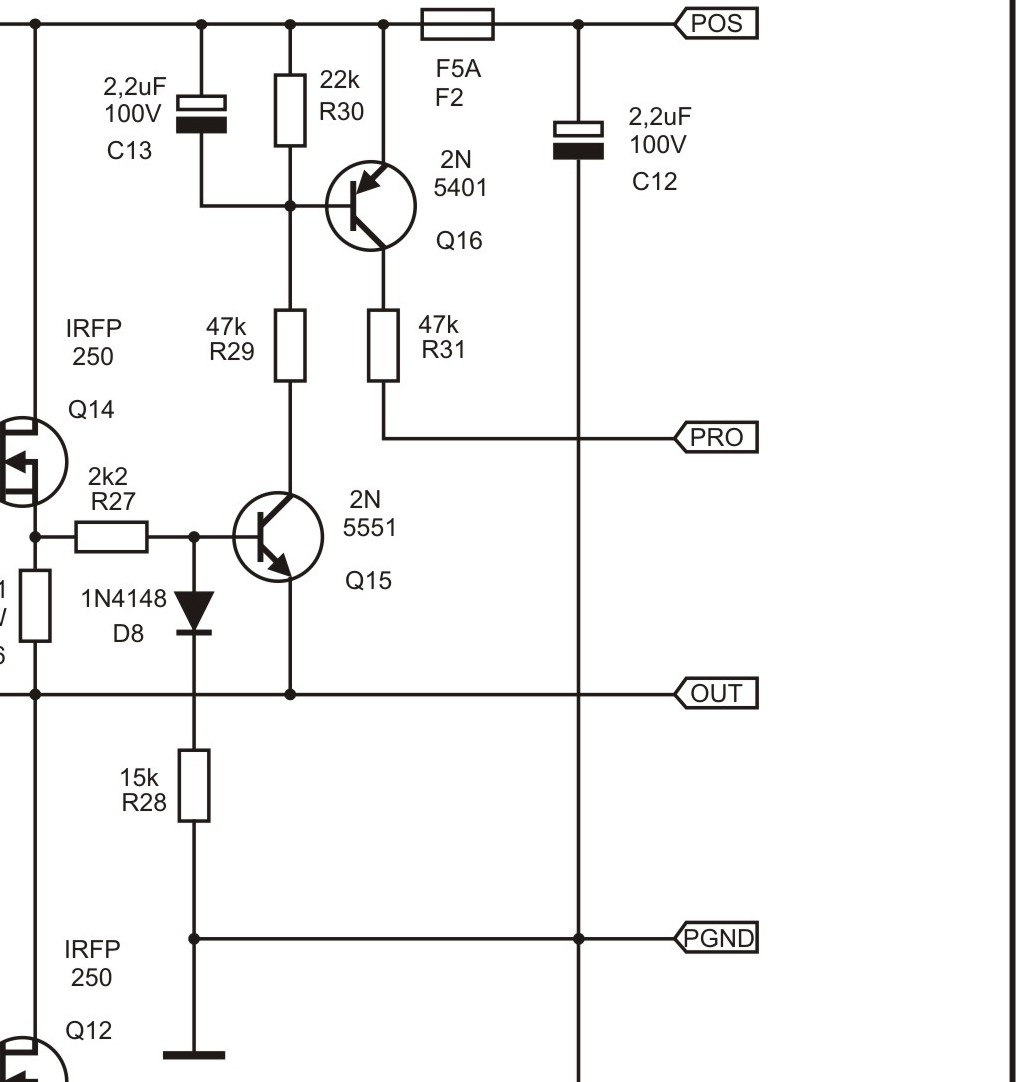

onog sa šeme https://static.elitesecurity.o.../3/0/3057123/protect%20dio.jpg

što ide na emiterski otpornik. To sam crtao u protelu,pa reko´ da postavim ako kome zatreba.

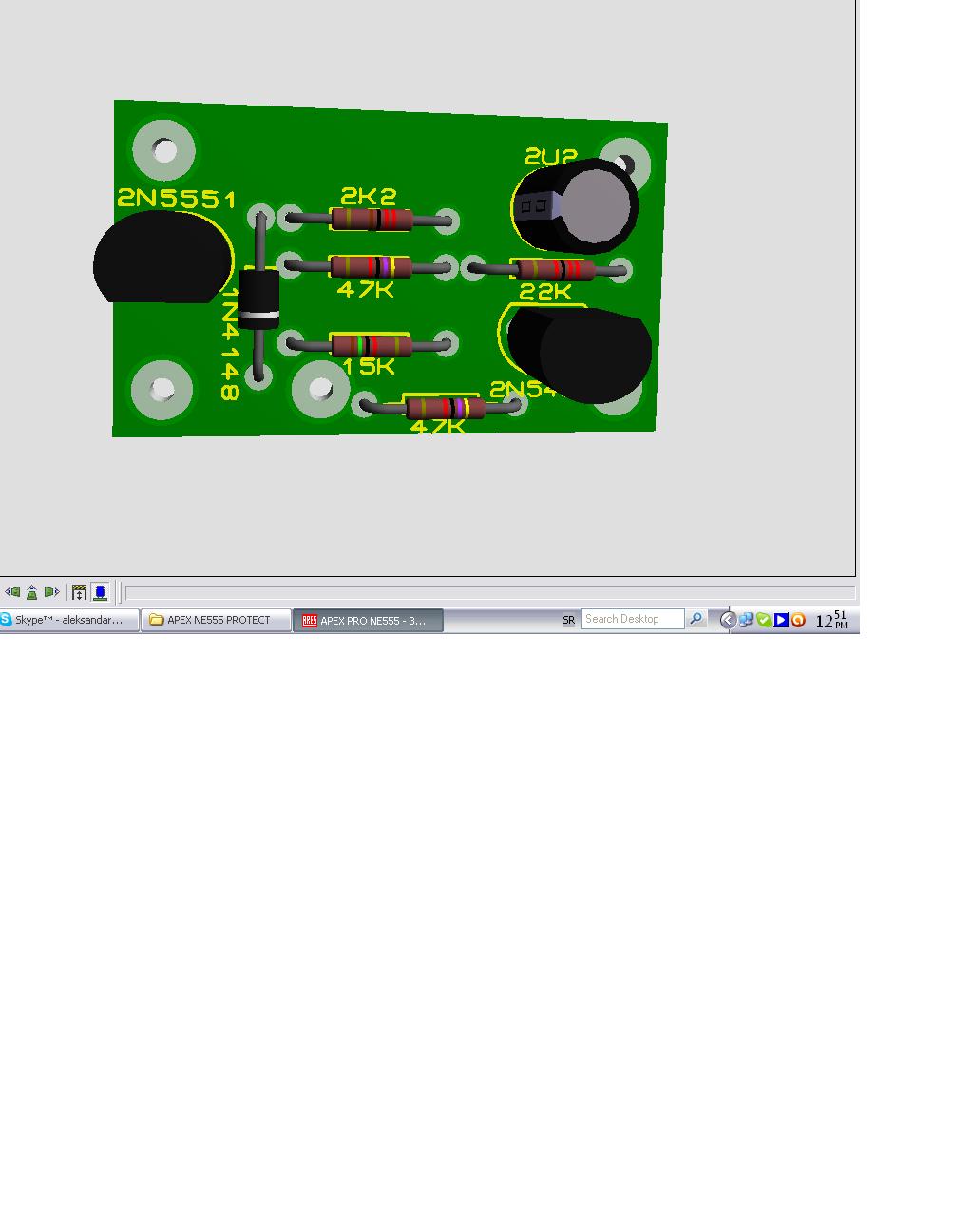

Ovako izgleda u 3D: https://static.elitesecurity.o...rotect%20plo%C4%8Dica%203D.JPG

Mislio sam da je fabričko ali mi bilo čudno da je mono...

Jeste na taj pcb sam mislio jer sam video da nije prava veličina.

Fino pločica izgleda, ja probao da izmudrijam nešto po raznim programima za zaštitu sa ne555 tj. da ubacim tranzisttor koji će da propusta 24V i drugačiji relej ali ne ide tako da ću markerom dodati...

Pozdrav!

Ha ha haaa,ma nije još dotle došlo...

Stigao mi trafo iz trafca, znaci premotan sekundar, poslali ga u kutiju njihovu, sa sve garancijom godinu dana i sa dodatnim drzacima! extra odradjen. Samo sto imam problem, na njega pise 2X40V, a na mojoj mrezi je valjda veci napon (235V) pa mi daje 2x45V, tako da ne znam smijem li da ih povezem sa kondezatorima od 63V... evo neke slike trafoa



Evo poredjenje kako je prije izgledao i sada

Jel to konstantno 235V u mrezi? Kod trafka ima opcija za napon "optereceno" ili "neoptereceno", pasce to malo kad se optereti, a i elektroliti ne pucaju bas na 63V, kod par proizvodjaca sam procitao da je napon na kome su testirani za 5-6V visi od deklarisanog nazivnog napona. Bas ti je skakljiva situacija, da imas bar 4-5V lufta pa i da probas da racunas na pad napona i ostalo... Nisam ti nesto pomogo al mozda nekom drugom da ideju. U svakom slucaju trafo lepo izgleda.

Jeste konstantan mi je napon toliki, aali to je na poslu, i naravno tu se nece slusati, napon ne prelazi posle ispravljanja 62.8V tako da ne znam smijem li se igrati, pomoc?

A radovi na drugom pojacalu napreduju, skoro su pri kraju, ostalo jos da se rijesi problem sa trafooom... evo nekih slika

Ho hoooo,iz jutra rana...bravo! Kakav problem sa trafoom,rekao bi da je odličan!

Ja proverio ali sličajno, 35V kondezatori a 2X28VAC trafo

Sve radilo nepunih 2 dana kad sam se setio da taj trafo ima veći napon...

ElektronicarPG

Možda nije teško naći niži napon, iglom i bockaj ali ako nećeš da diraš trafo onda stavi druge elektrolite...

Moj predlog je takav i da sam na tvom mestu ne bih ostavio tako.

Da ti je 2X40VAC bilo bi baš kako treba, desetak volta lufta...

Pozdrav!

Znam da bi mi trebalo bar 5 V lufta, nego jbt nisam ni znao da mi je na poslu toliki napon 235V, ili je to mozda sad zato sto je uvece u cg stednja velika gasi se gradska rasvjeta i to... mada ja mislim da bi bilo normalno kad bi biloo bar 230v...
poslao sam Miletu por i cekam odgovor da vidim sto ce on reci, a veceras cu pitati jos jednoga elektronicara iz moje familije :D

Izvini,nisam ranije vidjeo pisanije ispred slika,sad znam šta si mislio.

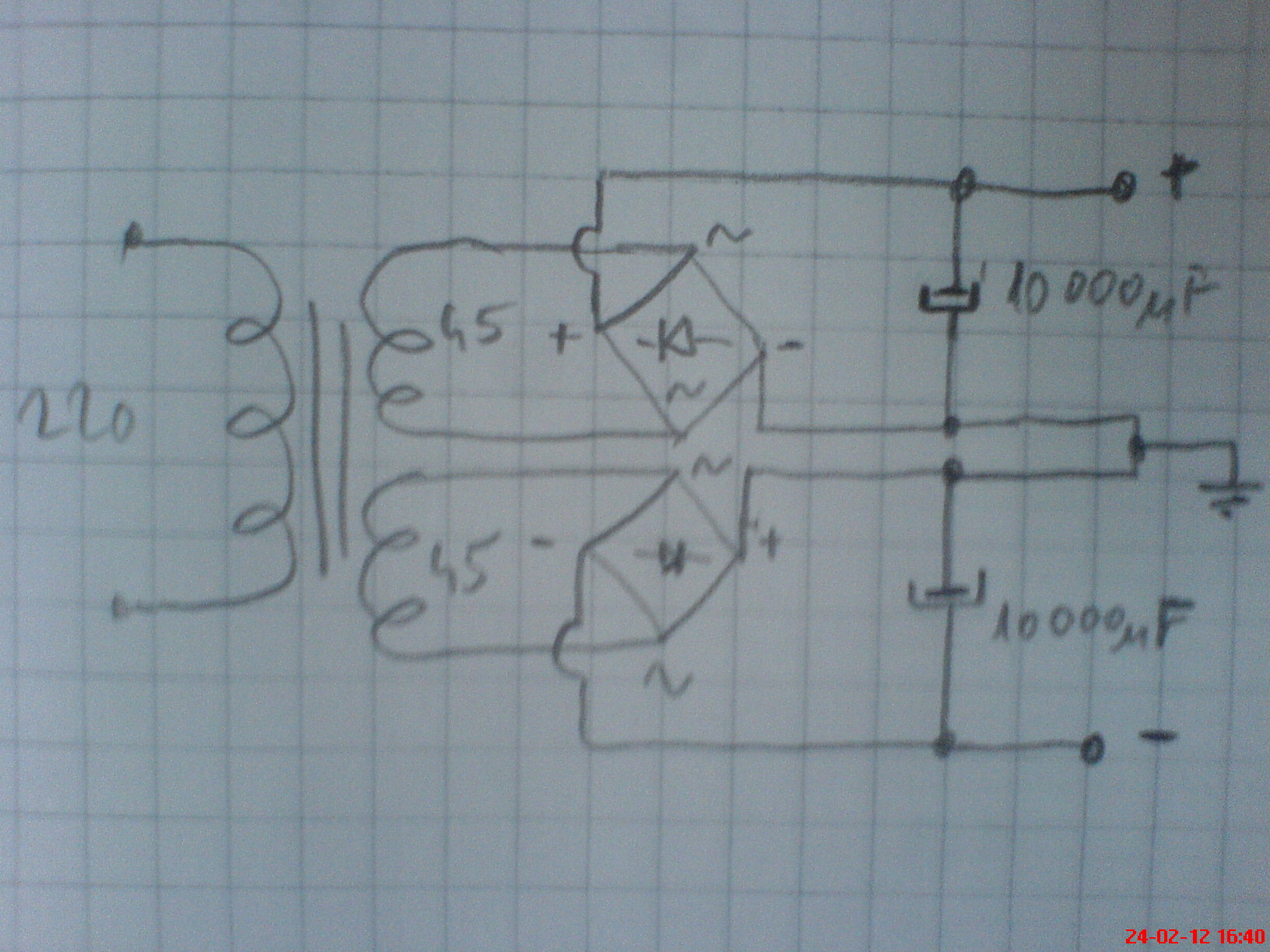

Možeš dobiti još malo pada napona ako koristiš dva greca u napajanju. Treba da odvojiš ta dva sekundara,tj da im razdvojiš mase. Zatim svaku granu sekundara zasebno vodiš na po jedan grec,na grecove spajaš kondenzatore kako im već priliči a zatim krajeve ta dva,sad praktično nezavisna napajanja spajaš i to minus jednog za plus drugog,i taj novonastali kraj ti je masa. Dalje radiš sve kao i sa ovim,pošto imaš + , - i masu. Probaću da nađem negdje sliku,mada vjerujem da si me skapirao.

Mislio sam ovako:




_{[Ovu poruku je menjao 44250 dana 24.02.2012. u 17:01 GMT+1]}

Nisam veceras nista jos probao, ja znam da ce mi sigurno oboriti napon kad ga opteretim al mi strah da ga startam da mi ne odu u vaduh kondezatori :D

Kako si prosao u zemljotresu? Sad cujem sa dnevnika.

Ja setao:)

Probaj ovo sa odvojenim granama i dva greca,bas me interesuje kakav ce rezultat biti. Jesu se radjali misevi? Brdo se treslo... :)

Evo ocekuju jos zaemljotresa :D

To je normalno,slijeze se tlo. Pravi zemljotres se ocekuje tek kad napravis ovo pojacalo! :)

probao sam i cim upalim na pojacalo on malo obori napon, tako da radi na 60.5V mada i to je granica, kada se pojaca, spusti ga na 59V... ali moram jos jednom da pohvalim, sada sam ga probao i sa tih 59 v on da je 30V efektivnog izlaza, a moje i jos vise nego nisam smio pojacavati.

Probao si sa dva greca? I otpornikom 4k7 kako je APEX preporučio?

Jesi ga probao na osciloskopu i opterećenju? Ako je bilo opterećenje,kakvo je bilo-neki otpornik ili zvučnik? Raspričaj se čovječe!

Nikakva 2 greca i otpornici... samo onako kako je napravljeno, a opterecenje moji zvucnici 8oma... naravno da sam probao na osciloskopu

Znači pao napon mreže?

Na 30 V u izlazu nema razlike između ulaznog i izlaznog signala? JBG izvini što sam dosadan,ali zanima me baš!

NE! ne izoblicava krivu

0k,neću te više ništa pitati mada bi imao šta.

Pitaj sto god oces, nije problem, ovo sam samo sa iznenadjenjem i zadovoljstvom stavio ovako uzvicnik :D

Ma skontao sam nego reko´ smoriću do daske! preko 110W bez izobličenja,to je strava! Znači 1kHz,sinusoida ulaza uporedo sa sinusoidom izlaza i gas,i sve to na zvučniku? Ako je tako onda je to do sad najozbiljnije mjerenje,tj. najpribližnije realnom! Jedino bi još ostao muzični zapis ali to se ne može gledati osciloskopom...

E nista, posao mi je vec zvucnik na drugu stranu, sad moram malo da petljam oko zica:D

Opušteno,ali duguješ mi tamo neka mjerenja i opise rezultata!

E ovako izgleda zarseno ono prvo pojacalo koje sam radio.

A ovo drugo koje sada radim, sam malo prepravljao kao sto ste mi svi rekli da stavim grec na hladnjak to sam poslusao, moram da zamijenim potenciometar i stavim kulere i gotov je.

Uu,onaj prvi ti izgleda moćno,kao tenk! :) Šta se dešava sa naponom na ovom drugom,ostaje kako jeste?

Drug ako vec nakacis grec na sasiju pojacala,hladnjak ti nije potreban.Sama sasija ti je hladnjak,mada je alu hladnjak odlican.
Ono "prvo" pojacalo ti odlicno ispalo,mogu li iznutice,koja slika istih?
Pozdrav

Znam nego je sasija izuzetno tanka, a blizu su mi zice pa za svaki slucaj... a slike iznutrica imas na pocetku teme

Evo mene opet. Pojacalo zavrseno. Sad cu okaciti slike.

A posto me A. Mikulic pitao sto koristim kao opterecenje pri ispitivanju pojacala... to je iskrin promjelnljivi otpornik opterecenja :D

Odlicno!

Da li si razmisljao o nekoj regulaciji temperature, da vent. ne rade stalno na max?

Pozdrav!

Tako druže tako! Daj mu promaje malo,neka diše malac! Jesi uradio štogod oko zaštite?

E,i daj ljudima malo podataka o snazi i mjerenjima,nemoj da ja radim "copy-paste" tvojega pisanja u tvojoj temi,a i siguran sam da ljude baš zanima! Mislim zanimalo bi kad bi znali...e,znaš šta hoću reći nemo´ da me mučiš!

Ma znamo vec sve, kugla radi ;)




Fino, fino. Ide ovo tebi od ruke :) Lep rad, nema sta.

Ma neka šara,nismo svi na istoj kugli! :)

E ovaj podatak sam konstatovao...


Ulazni signal 1kHz 0.8V
Izlazni signal bez mijenjanja krive 32V

37V reče na FB

Ovo je sa ovim ulazom, ulaz moze ici jos gore :D

Bilo se došlo do 171,xx W snage sa +/-60Vdc napajanjem na 8Ohm opterećenju. Neće čovjek da piše pa to ti je...

_{[Ovu poruku je menjao 44250 dana 03.03.2012. u 23:31 GMT+1]}

Da to je sustina price, samo sto nisam siguran koliki je ulazni signal bio, tj koliko veci od 0.8V, ali eto islo je do 170 bez izoblicavanja znacajnijeg krive

Nema mi druge nego nabavljati osciloskop pa sam mjeriti... :) Euronymous je u pravu,dobro je covjek uradio-uzeo jednog "rusa"(ili ce ono biti ruskinja... :) ) za nesto jace od sto evra i mjeri sve do 10MHz. Nije fenseraj i nema profi-opcije,ali covjek svakako ima uvid u sve sto ga interesuje. Osciloskop daje odgovore na mnoga pitanja,to treba imati a ako se ceka na kupovinu nekog boljeg...najvjerovatnije ga nikad necemo ni imati. Budem li imao ikakve sanse,ove godine cu gledati da uzmem takav osciloskop i par polovnih zvucnika do 200€. Zdravlja,pa posla i para,lako cemo... ;)

Evo gledam malo šta imam od dijelova za ovo pojačalce, pločice sam nabavio ranije (hvala Viktoru). Ne poklapa se popis elemenata što je 44250 postavio s popisom elemenata na samoj pločici. Pretpostavljam da se treba držati rasporeda elemenata jer napopisu nema ovih otpornika od 330Ohma, i 82Ohma?

He heee počeo si? Ja sam taj spisak našao na diyaudio.com,nisam ga upoređivao sa pločicom. Ako se javi ElektroničarPG riješiće sve dileme jer ima dva radna komada. Naravno i APEX bi pomogao...

Više mi neugodno kad me pitaš: "Jesi radio šta?" he he he. Imam jednu ok kutiju, napajanje i trafo. Fale samo izlazni tranzistori pa sam odlučio složiti.

S T R A V A ! ! !

Eto,vrijedilo mi biti dosadan,a i tebi će se isplatiti!

Zdravo svima,
Interesuje me da li postoji mogucnost da nabavim stampane plocice za ovo pojacalo u Podgorici, jer sam veoma zainteresovan za izradu ovakvog pojacala..
Hvala!

Pitaj APEX-a ili ElektronicarPG preko e-mail a ili privatnih poruka,to ti je najsigurniji i najbrzi put.

Ja se ponudih al nema covjeka :D

Neozbiljnost na djelu,stade na prvom postu! :)

Jel možeš odgovoriti na moje pitanje vezano za ovaj amp?

Ne zna ni on a stid ga da prizna-zato ti ne odgovara! Ha ha ha ha ah ahhahaa...

Hahahhaha zezaj ti mene :P

Ovaj od 330 ima, cini mi se da su 2 na plocici ako ne i 3 komada.

A ove od 820 sto su, Mile je rekao moze i 820 i 82, jer je na plocici pisalo 82 a na slici 820, smo bi pozeljno bilo da su malo vece snage od tih 1/4 w, tj ja bar tako mislim i stavio sam malo jace :)

Pojacalo vise nije kod tebe?

PAR PITANJA ZA MODERATORE,ADMINISTRATORE I OSTALE UREDNIKE OVOG FORUMA:

1: Koliko palčeva okrenutih na dole (crvenih minusa) treba da se zaradi da bi neko,u ovom konkretno slučaju ja, bio banovan-zabranjen-protjeran sa foruma?

2: Kako i na koji način vidjeti koliko ukupno crvenih minusa imam "u magacinu"?

Nije da se nerviram,nego čisto da znam dokle sam stigao i na čemu sam.

Unapred zahvalan: Aleksandar Mikulić

Ko tebi stavlja te minuse?
Ja sam to bas vidio na ovoj zadnjoj poruci i pomislih zasto bi ti neko stavio minus na nesto sto je razgovor izmedju mene i tebe.


I pojacalo je kod druga nije kod mene :)

Sta je sa ovom temom,vec duze vreme vas nema?

Zavrsena oba pojacala,objasnjena izrada,dati utisci,maksimalna snaga u datim uslovima potrosaca i napajanja...a niko jos nije poceo da pravi sledeceg. Da ne planiras ti mozda?

Haha pa ja sam vec napravio jednu plocicu i to bas juce,probacu prvo sa jednom da bih testirao pojacalo i obavio merenje pa cemo videti.Montirao sam skoro sve komponente danas cu slikati pa objaviti. Napravio sam i limiter sa ona par tranzistora.Bice slika kasnije.Samo sto nisam imao BDW83/84D nego sam stavio C ali mislim da to nece biti problem posto cu ga testirati sa +/- 36 V.

I da,zaboravih.Ove MJE tranzistore nema sanse da nadjem,mislim da ih imam ali ko zna gde mi je to,odavno ih nisam koristio. Razmisljam da probam sa BD 243/244,sta mislite o tome?

BD243/244 nisu dobri za VAS, umesto MJE340/350 stavi BD139/140 ako napajanje ostaje +/-36V.

@APEXaudio hvala probacu pa cu se javiti.

Do malo pre sam testirao pojacalo,zadovoljan sam mada mislim da cu biti jos zadovoljniji posto sam koristio trafo manje snage,nekih 100-ak VA pa mi je napon dosta "plivao" sa +/- 42 na nekih 32,33V pa samim tim nisam hteo da kacim osciloskop. Ali sam zato napon filtrirao mocnim "grdosijama" Frako 10000mikroF/70V i mogu da vam kazem da lepo svira s' obzirom na uslove sa kojima sam raspolagao.Ovih dana cu probati sa mocnim torusom,jakim grecom i debljim zicama za napajanje.Bas me interesuje kako ce da ganja jedan stari zvucnik od 12 col i nekih 300W sa ogromnim magnetom.

Daj par slika kad odmoris imenjace!

[att_img]Bice slika samo da ukapiram kako da ih "okacim" :)

Uh,uspeo sam nesto da okacim. Na slikama su emiterski otpornici drugih vrednosti,za jedan par je 0,56R a za drugi 0,39R ali njih sam stavio samo da bih probao kako zvuci pojacalo.Naravno i trafo je "smesan" za ovu namenu.

Imenjace pa ti to bas svojski radis,svaka ti cast! Koje snage i napona rece da ti je taj trafo sto ce biti krajnji ugradni? Rece da imas osciloskop,imas li ton-generator? Bas me interesuju i tvoja mjerenja. Svaka cast,samo napred!

Hvala.Imam osciloskop a i signal generator rucne izrade,daje sinusoidu 1kHz 1Vpp mada cu mozda pokusati da menjam frekvenciju posto je to klasican oscilator.Taj trafo koji planiram da ugradim ima nekih 500VA inace je torusni napona sekundara 2x30V a i na njemu ima i izvoda za 2x15V sto mogu iskoristiti za limiter i protect.Sve sto budem radio objavicu ovde :)

http://youtu.be/q1eeH_RpnvU

Evo i snimka kako je protekla prva proba :)

Sad pogledah sa računara i par mi je stvari zapelo za oko:

Nisi trebao sve da kalajišeš već samo one vodove kroz koje ide jaka struja a to je od + napajanja preko svih izlaznih tranzistora preko emitorskih otpornika,ka zvučniku i ka minusu napajanja. Ostali vodovi mogli su ti ostati čisto bakarni,zaštićeni rastvorom kalafonijuma u acetonu ili nitro-razređivaču- Ovako izgleda malčice laičkije,a i sami vodovi oslabe vezu sa pločicom pa se lako odvajaju od pertinaksa.

Tranzistori u TO92 kućištu (mali crni) su mogli biti dublje posađeni tako da nožice budu kraće-što kraći vodovi to bolje za pojačalo-jedino treba obratiti pažnju pri lemljenju (zato je bolje imati ne (predebelo) kalajisane vodove).

Kad postavljaš slike,odabiraj samo opciju "Add thumbnail" (ne i opciju "Add picture") jer se jako usporava otvaranje stranica...

Miletove pločice su date uglavnom u JPG formatu visoke rezolucije,što gotovo svaki od programa za očitavanje i štampanje vidi drugačije i zato je potrebno odabrati opciju "original size" umjesto "fit to window" ili slične inače će pločica ispasti produžena kao što je recimo kod tebe-rekao bih. To nema nikakvih kobnih posljedica jedino što zauzima potrebni prostor u kutiji a i kao što rekoh




Inače dobro to sve izgleda a i GLASNO zvuči na youtube snimku! :) Poslao sam ti video odgovor "manjeg brata" od D14- AX12,pa ako tise dopadne odobri ga.

I da,naziv youtube snimka treba da nosi u nazivu APEX D14 negdje... :)

Znam sve to ali ipak moram reci da sam ovu plocicu uradio flomasterom i sve crtao rukom tako da nisam gledao estetiku koliko mi je bilo bitno da pojacalo probam.Stampu sam kalajisao iskljucivo zbog loseg flomastera jer mi se na vise mesta javili prekidi pa nisam hteo da rizikujem.Nasao sam takvu plocicu i rekoh da je ne secem.E sad posto sam zadovoljan zvukom,najverovatnije cu uraditi plocicu u Eagle-u ili Protel-u pa ce to tek liciti na nesto ozbiljno.Danas sam tek provalio da mi je baza od jednog BDW-a "visila" :) posto nije bila uradjena stampa,znaci da sam sinoc testirao pojacalo sa jednim tranzistorom u polumostu.Ta greska je popravljena.Sto se tice malih tranzistora,stavio sam nekoliko BC414 koji su izvadjeni iz AMPEX profesionalnog magnetofona.Ti tranzistori su stvarno kvalitetni sto se suma tice.Naravno,podrzavam ovo:

@44250 -što kraći vodovi to bolje za pojačalo-jedino treba obratiti pažnju pri lemljenju (zato je bolje imati ne (predebelo) kalajisane vodove).

Ali ipak je ovo samo proba,bice naravno to uradjeno kako treba.Sad cu da promenim naziv klipa na Youtube-u.

Veliki pozdrav!

Opuštencija imenjače,svakako podržavam tvoj rad i trud. Vidi ovo







i poprati šta sam tamo sve tamo nalupao,ima tu nečeg što treba i poslušati. Jedino što nisam rekao (a to sam skontao nakon što sam ovo bio snimao) da toner-papir sa pločicom odmah nakon peglanja treba dobro pritisnuti između dve ravne ploče da se ohladi. Sve ostalo je kako sam tamo naveo. Isprati sva tri snimka i imaćeš pristojnu osnovu za prvu pločicu rađenu drastično boljom metodom nego što je marker-vjeruj mi bićeš oduševljen rezultatima. Nemoj samo da odustaneš ako omaneš prvi put-upornost se u ovom slučaju ŽEŠĆE isplati. Ako hoćeš pomoći ću ti koliko god budem i kako god budem mogao.

Samo gledaj da toner transfer odštampaš u pravoj razmjeri na laserskom štampaču i na papiru na kojem se rade reklamni letci,mnogi koriste i listove iz "Sveta kompjutera". Ako ti ne bude išlo poslaću ti ja nekoliko kunsdruk papira koje ja koristim-najbolje bi bilo photo glosy ako ikako možeš. Raspisah se ja...vidi šta ti treba pa se javi a ja koliko mogu-tu sam!

Evo i fajlova-obrati pažnju na dimenziju pločica:

Lepo izgleda kad se uradi plocica po postupku gore navedenom.Ja bih ipak malo pojacao stampu pogotovo na mestima gde protice jaca struja,i dodao bih jos po dva kratkospojnika tamo gde je po jedan.Doduse,i ovakva plocica kao sto sam ja napravio lepo zvuci mada priznajem da je uradjena na brzinu i po malo "amaterski".

Sad mi je sinula ideja da napisem program i isprogramiram PIC mikrokontroler i dodam displej na kome bi se prikazivale informacije o nivou zvuka,snazi,greskama i slicno.To bi bio dodatak pojacalu i mislim da bi bas lepo izgledalo.Verovatno bi jos nekoga to interesovalo da doda u pojacalo.

Hvala na ponudjenoj pomoci,tu sam da i ja pomognem koliko je u mojoj moci.

http://youtu.be/SWdAMLc2IOU


Hahahahaha ja sam se smejao nekih 10 min! Ali najjaci je komentar na kraju...znaci ludilo od klipa :)

A ja prekojuce doziveo da BAS U PRVOM UKLJUCENJU U MREZU ovog pojacala,ali bukvalno u trenutku kada sam gurao utikac u uticnicu moja zena pokuca na vrata moje radionice,ja se prestravio :) i u tom trenutku sam pomislio da je pocelo samounistenje pojacala i pre njegovog rodjenja :) ali ipak nije bilo tako hahaha

UHH... :) jedan od mojih jacih reakcija-komentara! :)
.
He he he znao sam koji je snimak i prije nego sam ga otvorio :) vise i ne znam koji si ti samo Aleksandar kojeg sam nasmijao,ostale i da ne brojim! :) :)
Koje si godiste,imas li klince?

Znaci stvarno sam se do suza nasmejao.Klince nemam,ali pocetkom novembra ocekujem buduceg elektronicara :)

E neka je sretan,živ i zdrav DJECA SU UKRAS SVIJETA!

He he.ma meni tad i nije bilo nešto do smijeha-imao sam utisak da je torus poskočio tog momenta a ni onaj "GLK" zvuk još dugo neću zaboraviti! Kako reče i sam Mile-APEX nakon što je vidjeo snimak-toliki električni luk dugo nije viđen! Hehe,jedino je sreća bila te sam imao u rezervi još tih 250-ica što su u izlazu pa je kroz pola sata sve opet bilo u "punoj ratnoj spremi". To pojačalo mi i dan-danas lijepo radi,naravno više ga ne spajam na 0R :) a baš danas sam ga odspojio i priključio sym-asym da vidim kako se on ponaša u mojem sistemu i na mojim ušima.

Hvala hvala puno! Nego niko nije komentarisao moju ideju da se na postojece pojacalo doda PIC mikrokontroler,displej :( znaci ne svidja vam se ideja.

Verovatno cu sutra probati pojacalo sa drugim trafoom,grecom pa mozda bude novih snimaka.

Nije mi jasno zasto u svakoj prodavnici gde kupujem elektronicarski materijal naidjem na izlazne tranzistore razlicitih proizvodjaca.Konkretno kod mene na pojacalu su BDW83C proizvodjaca St Microelectronics,a BDW84C su ISC! Nikada nisam voleo da stavljam razlicite parove tranzistora u izlazima.

Najvjerovatnije je cijena u pitanju,ne vjerujem da su drugi faktori. I kod mene u APEX AX12 i APEX G100 su različiti proizvođači pnp i npn parova,jedan je Bourns a drugi zaboravih-znam samo da nije Bourns ali to radi,nema nekih smetnji barem meni primjetnih. Tu su bili u pitanju TIP tranzistori,sa BDW čini mi se da sam našao u uPrincu od istog proizvođača (ST ako se ne varam),nazovi ih pa pitaj-jedino što nemaju te sa sufiksom D nego samo sa C.

Oko mikrokontrolera ti niko ne odgovara jer se ljudi ovde slabo bave sa time (svega par njih) ali ništa te to ne sprečava da budeš među pionirima pa napraviš nešto što će pokrenuti i druge da krenu tim putem-što da ne? Još ako je išta povoljno što se tiče cijene-biće interesenata ne brini! Sigurno bi jedan lijepo osmišljen displej doprinio ukupnom utisku jednog "Uradi Sam" projekta.

Očekujem mjerenja i snimke!

:::::::::::::::::::::::::::::::::

Sad nađoh da u http://www.proelectronic.rs/search.htm imaju i jedne i druge sa D sufiksom,kucaj u pretrazi!

Ne verujem da bi cena jednog PIC-a i displeja 16x2 karaktera presla 10 eura. Recimo PIC 18F2520 sam ja nabavljao po ceni od 4 eura a displej po ceni od 5 eura :) tako da bi to bila jedina investicija dok ostale komponente r,l,c itd ima svako u svojoj radionici. Sto se tice programa naravno kad ga budem napisao bice besplatan za svakoga ko bude pozeleo da uradi/doda ovakav kontrolni modul u PA.
A to se moze uraditi tako sto mi posalje jedan PIC ja ga isprogramiram i testiram i posaljem/vratim nazad. Preostalo bi samo da se takav PIC ubaci u odgovarajuce podnozje na plocici i to je to.Naravno semu veze/nacrt plocice bih ja uradio i okacio na forum.To je moja ideja,ne bi bilo lose da svi ostali iskazu svoje misljenje o ovoj ideji.



Ja mislim da namerno prodaju razlicite parove da bi cesce isli kod njih u novu nabavku :)

Naravno salim se!

Bice snimaka i slika,samo da malo nadjem vremena.

Ti i tesla017 se time znate zezati,a ja bi volio da naučim i sam kako se programiraju te zeze-pa ako i ne znam da pišem programe-makar da ih naučim ubacivati. Promašio sam kritičnih deset godina bavljenja elektronikom i kao da sam pao sa nebesa naročito što se tiče te digitalije i logičkih kola sa kojima-ruku na srce-ni ranije nisam imao nekog iskustva.

Ako budeš to radio meni lično bi odgovaralo da što detaljnije i "pitkije" opišeš kako-šta-zašto pa da mi nešto i ostane u ovoj ćontari.

Haha,druze nemoj potcenjivati sebe,vidim ja da i tebi ne ide lose gradnja pojacala,samo moras malo obratiti paznju kada ih budes testirao kratkim spojem na izlazu :) hahaha. Salim se naravno desava se to i meni.
Sto se tice programiranja,prve korake u tom pravcu mi je objasnio MacolaKg u dugim i do kasno u noc izlaganjima bombarovanju mojih mozdanih celija principima i nacinu programiranja. Imao sam cast da sa tim covekom radim u istoj firmi nekoliko meseci,pa mi je dosta pomogao. Ovom prilikom ga pozdravljam!
E sad,posto sam to savladao veoma dobro sada radim nesto sto je na visem nivou od programiranja na tom nivou,konkretno industrijske aplikacije u totalno automatizovanim sistemima sa opremom marke Siemens,koja je na tom polju ubedljivo ispred nekih konkurenata,po kvalitetu najvise a inace i u ceni :) zapricah se ja i skrenuh sa teme...
Naravno da cu sve objasniti sto se tice programiranja softvera i "ubacivanja" istog u MCU.A i ako te bilo sta interesuje slobodno pitaj.
Ali pre toga ipak bih ja sacekao da vidim odziv zainteresovanih clanova foruma,jer za pisanje programa treba dosta vremena a ja ga nemam,a ne bih iskreno da pisem ako nikoga ne interesuje.

http://www.etf.ac.me/materijal/1274096654OSNOVNA_LOGICKA_KOLA.pdf

Pogledaj malo ovo o osnovama digitalne elektronike.

Ajoj,ovo nisam vidio još tamo od 2001 kad sam polagao digitalnu elektroniku :). Radilo se malo sa Siemensovim PLC-ovima tada. Šteta što je na tome i ostalo. Pratim daljnja zbivanja :).

Ja bih rado pomogao da znam nesto o tome....

Ali ako se moze napraviti za taj novac i vi to sredite vrlo moguce da i ja pokusam za predstojeci projekat, tako da od mene samo moralna podrska...

Sve je vise imenjaka, postali smo popularni na es-u

Pozdrav!

Gogić
Krstić
Stojanović
Nikolić
Petrović
Jevtić
Mikulić

...

Zaboravih li nekoga... ? :)

_{[Ovu poruku je menjao 44250 dana 23.09.2012. u 08:46 GMT+1]}

Ja sam bas zainteresovan za PIC projekat, vec sam i gledao da nesto tako napravim. npr. http://mirley.firlej.org/potencjometr_cyfrowy ili http://mirley.firlej.org/cyfrowy_przedwzmacniacz

Ako ACAVP moze nesto originalnije da nam ponudi ja cu sigurno to praviti.
Inace i ja sam od onih koji se slabo razumeju u programiranje, jedino znam da isprogramiram PIC ili AVR i ubacim u kuciste.

Pozdrav

Sad se sjetih: http://www.elitesecurity.org/t...stala-digitalija-audio-tehnici ima tema,a bilo bi je dobro nastaviti sa jednim praktičnim radom.

+1

U kom jeziku se pise kod?

Kod se pise u PIC Basic-u inace to je jedan od jednostavnijih i laksih jezika,najblizi razumevanju od svih drugih programskih jezika. Nista onda,pocecemo polako sa pisanjem programa :)



Moze da se pravi za taj novac naravno,mikrokontroleri i displeji su veoma pristupacni sa cenama,ostale komponente ne ubrajam u to zato sto se radi o osnovnim stvarima koje svaki elektronicar treba da ima u svojoj radionici.



Dovoljno je i to sto znas,bar necemo morati da saljemo PIC-eve postom :) nego na forumu okacim HEX fajl ti skines i isprogramiras

PIC

Mozda nisi zaboravio ali sam siguran da ce jos neki Aleksandar da bude zainteresovan za ovaj projekat :)

Gogiću,sa 24 posta na forumu već si odao utisak dobričine! Dobro ti nama došao,a i bolje nas našao!

Sokrat:
"Samo dobar čovek može biti trajno sretan, dok rđav mora biti nesretan."

Svi mi treba da naucimo sebe da kad se jedni drugima pomazemo da cemo mnogo lepse ziveti :)

Moj cilj u zivotu je da lepo i srecno zivim :)

A da,nije bas da imam 24 posta,odavno sam ja na ES-u,nego sam zaboravio sifru a i druga mi je email adresa :)

I rest my case...

´Ajde da pravimo belaja!

Imas li neki primer bilo ceka napisanog na tom PIC BASIC-u, bas bi da pogledam? Jezici mi nisu strani ali sa ovim se nisam susretao.

A mozes lepo i novu temu da ne kvarimo ovu pa ko sto rece polako...

To je primer jednog VU metra

Bice sutra slika merenja osciloskopom.
Merio sam na 100Hz,1kHz i 9kHz (posto sam koristio program SineWaveGenerator za generisanje sinusoide na izlaz zvucne kartice,ali iz nekog razloga signali od 10kHz pa na gore su bili deformisani,sto je pretpostavljam od lose zvucne kartice) i nije bilo izoblicenja na izlazu sto cete videti na slikama.

Fino fino! Svaka cast na tolikoj volji i spretnosti da uradis sam plocicu, da precrtas kako tebi odgovara. Ja ti preporucujem malo nizi napon, ne moras 56V, mozes 45V recimo imaces malo manje snage, al ako stavis dobar hladnjak tome nema smrti!!!!

Koji je u pravu?



http://s12.postimage.org/xf89790vw/info.jpg" />

http://s12.postimage.org/xf89790vw/info.jpg

Ko će to znati. U spisku delova je druga vrednost a to sad tražiti po temama gde je sve razbacano, uh.

pitaj elektoroničarPG,on ga je napravio i radi mu.

imenjak je radio
http://www.elitesecurity.org/p3171586

slika:
https://static.elitesecurity.org/uploads/3/1/3171586/Foto1124.jpg

ima i mjerenja:
http://www.elitesecurity.org/p3172821

hvala

150pF 0.56ohm drugi problem je što?

Nemojte imati trenutnu shemu?

http://s17.postimage.org/6t2kgbvxq/1_3171586.jpg

http://s18.postimage.org/eigd176br/2_Foto1124.jpg

Stvarno tu nešto debelo ne pasuje. Svaka čast te si vedeo.

emitorski otpornici su ovi nize vrijednosti 0,39 Ohm,pretpostavljam da je ove druge 0,56 Ohm stavljao jer nije imao trenutno pri ruci 0,39 Ohm. Da li ti to nas pratis iz Turske,uz google translator? Ako da,dobro ti ide. Pozdrav!

Pozdrav iz Istanbula Istanbul HackerSpace https://istanbulhs.org/

http://s10.postimage.org/wgsih9rsn/new.jpg

Bujrum.

Vrednosti otpornika i kondenzatora koje se razlikuju kod razlicitih verzija nisu toliko kriticne i pojacalo ce raditi u svakom slucaju. Otpornici od 5W moraju da budu isti (sva cetiri) ali vrednost moze da varira od 0,22R/5W do 1R/5W.
Postoji li u Turskoj neki forum gde su preuzete i radjene neke APEX seme?
Pozdrav

hvala



ne
ja nisam vidio

Šteta!

Hej drugari,pogledajte ovo :)


Sa samo 2 izlazna tranzistora,i naravno mnogo manja plocica. Super radi.

ha ha,super za 5+1 sistem! mogli su se staviti i klasični keramički samo da stoje uspravno mada i ovako je simpatično.

dugo te nije bilo imenjače!

Imam bas puno obaveza po terenima,kuci radionica,a i prosle nedelje mi se rodio sin,sad sam najsrecniji tata na svetu :)
Nisam steo da preterujem vise :) plocica je ionako mala mada moze da bude jos manja

Naka je sa srećom!

E pa neka nam je živ,zdrav i uz brdo brz!

@zeoN_Rider
@44250
Hvala puno!

Pridruzujem se cestitkama, a ovo bi mogao da bude D12 :)
Mozes li da podelis pcb?
Pozdrav

Hvala puno!
Evo plocica.
Moze D12,ili Apex D14 mini :)

@APEXaudio

Jesi li mozda odlucio da pravis plocice?

Plocica za D14 jos uvek imam viska.

Bezbroj lepih zelja za zdravlje i srecu novorodjenog kolege!!!!!
Pozdrav!

Hvala puno na lepim zeljama!

Neka je sa srecom, da je ziv i zdrav i da bude elektronicar :)

Fino izgleda D12, kako zvuci?
Napravi li pic ? Mozda kad vec pravis plocice, napravi jednu D14 sa zastitom :)

Jel ima neka viška za XS1 subwoofer X-over?

A da ove stvari, makar bile i indirektne, ipak ostavimo za OGLASE?

bilo bi ok,i mene interesuju cijene.

Cene me ne interesuju ali me pločice interesuju.

Izvinjavam se na off-u.

Bice,valjda,elektronicar...ja se iskreno nadam

Hvala na lepim zeljama.

Lepo zvuci,uradio sam i merenja bas sam zadovoljan.

Poceo sam da pisem program,katkad nastavim,ali nece to biti skoro,posto imam puno obaveza jos sad kad i mali pocne da kmeci nocu pa to je haos hehe salim se naravno.

Nije losa ideja da se sve objedini na jednu plocicu,imacu to na umu,dobra ideja

Da ne bih otvarao novu temu, iskoristiću postojeću,

Na predlog osnivača ove teme odlučio sam se da pravim APEX D14. Ovo mi je prvi veći projekat. Uzdam se u vašu pomoć, malo sreće i zdravlja, nadasve. Projekat će se sporije realizovati jer sam dobio posao u drugi grad (stotinak km od kuće), pa neću biti biti u mogućnosti da se zezam sa amp-om, sem za vikend (nadam se) kada ne bi trebalo da radimo (državna institucija pa...)
Na početku bih zatražio par savjeta od iskusnijih (to bar nije teško bit ). Fin početak, ni krenuo nisam a već pitanja :/

Već sam nabavio najskuplje:
Hladnjake - Trebaće mi vaša pomoć u vezi hladnjaka
Elektrolite: 4x22.000uF/63V, 2x10.000uF/63V, 2x10.000uF/100V i još maslo sitniša 6.800uF i manje. Namijenio sam 44.000uF po kanalu. Ili ako je mnogo staviću po 20.000uF.
Dva transformatora po 450VA svaki. 2x37V i 2x40V. Svaka pločica će imati svog ličnog roba - transformatora.
Kutija - Iskoristiću kutiju od Hi-Fi AMP-a Technics SU-V470 PXS. Odgovara mi jer već ima rupe za preklopnik i potenciometar, postojeći prekidać za power i prekidač koji je služio za "AMP Direct" za šta bih ga i ja koristio. Neću praviti filtere za niske i visoke, već ću donju ploču zatvoriti nekako da ne bude baš ružno. Do završetka projekta ću se možda i predomisliti i napraviti kutiju kod druga u radionici. O tom'-potom.



Pitanja:

Koliko bi trebalo odvojiti transformatore jedan od drugog? Sada su na oko 2cm jedan od drugog. Nema baš mnogo prostora u kućištu. Jedva da stanu transformatori i hladnjak, a moram i kondove ugurat. Planirao sam još i zaštitu, limiter i clip indikator.


Koji od ova dva hladnjaka bi ste vi iskoristili za dvije pločice D14? Namjeravam forsirano hlađenje.
1. Širina 27cm, Visina 8.5cm i dužina pera 6.5cm. Ovaj hladnjak ima 26 tankih rebara kao i 3mm debelu ploču na kojoj se hlade elementi.


2. Širina 19.5cm, Visina 9cm i dužina pera 8.5cm. Ovaj hladnjak je znatno deblji od gornjeg, a i prilično teži. Ima 15 rebara i 6mm debelu ploču na kojoj se hlade elementi.


Da li neko ima zadnji PCB. Koliko se sjećam bilo je nekih izmjena, nešto u vesi sa otpornikom ili kondezatorom, ili oboje. I ako neko ima zadnji spisak djelova ako može da ga okači. Ne bih u startu da se zeznem


Samo je Technics-ov transformator zašarafljen. Čekam vaše savjete i zanji PCB pa krećem u izradu.







_{[Ovu poruku je menjao Đera dana 11.01.2013. u 06:53 GMT+1]}

Ovi drugi haladnjaci su bogom dani. Pogledaj samo dužinu rebara u odnosu na taj fabrički.

Koje su dimenzije trafo-a?

Pozdrav!

Imam samo po jedan hladnjak. Tako da bih morao obije pločice na isti. U ovo kućište je i bio ovaj drugi. Dužina pera 8.5cm.




Technics: 8cm x 7cm i 7cm visina(mada ona nije bitna). Širina samog jezgra (koliko mogu da vidim) je 5cm. Dimenzije ovog drugog su: 6.5 x 8.5 i visina je 10cm. Širina jezgra je 5cm, ali ako gledamo samu visinu jezgra, onda je skoro 8. Za ovaj drugi, predviđen je osigurač 7A 250V. Motana je dupla žica na sekundarima. nemam čime da izmjerim, ali "od oka" (koliko sam mogao da prinesem lenjir žici) oko 1.2~5mm je debljina žice (u glavnom je deblja od milimetra ne mogu šubler da primaknem žici jer je tranformator opasan bakarnim limom pa.... Sa vidine od ~1 cm žica je deblja od 1mm na lenjiru. Tako da je to tu negdje između 1.2 do 1.5)




Nažalost (ili na radost) ću morati da pravim drugu kutiju. Već imam prednju alu stranu za kutiju 3u. Služila nekad za Iskrin rack, samo gramofon bio prišarafljen na nju. :)
U ovu kutiju šanse nema da se lijepo uguraju kondovi, tako da.... Pogledajte:


Kutija je najmanji probl. :)

Što ne iskasapiš kutiju da hladnjaci budu pozadi ili da uvućeš rebro u rebro da hladnjaci budu unutar kutije.

Mislio sam da napravim da se ne primjećuje mnogo. Zato sam i htio ovu kutiju. Ako iskasapim kutiju neću imati mjesta za terminale. Neka ova kutija ostane za neki LM ili TDA. Njih mogu i na nladnjak od CPU-a

Prilično sam se prijatno obradovao. Od gramofona može da se iskoristi i ležište (donja strana) kutije. Ima i ostavljene limove da se samo zašarave stranice i gotova kutija
Evo kako to izgleda:


Ima prostora koliko je volja. A i bolje je nego ono kućište zbog kondezatora. Mnogo su veliki i visoki. Manje od cm bio je razmak od kondezatora do gornjeg lima. Sad je mnogo bolje i sigurnije. Samo ću nešto uraditi sa prednjom stranom. Ofarbati ili neka folija.. o tom'- potom

Samo, ima li neko poslednju verziju PCB-a?

Zadnja slika OK. Hladnjak naspram hladnjaka a štampe između, pun pogodak.

Možeš da skratiš prednju ploču sa gornje strane.

Zeon-e, nismo se razumjeli. Ja imam samo po jedan hladnjak od navedenih. Onaj 27.5 cm i ovaj. Onaj veći ali tanji je hladio Yamahu 2x100w rms 8Ohm, a ovaj manji je iz Technics-a (od kojeg sam mislio kutiju da uzmem) 2x60w AA klasa.

Potražicu još jedan hladnjak sličan ovom manjem. i na svaki po 2 ventilatora 8cm (sa kotrolerom).

Izvinjavam se, pomislio sam da imaš dva.

Nažalost, samopo jedan. Nadam se da će bit' dva do kad pločice budu gotove :)

Ma evo ti hladnjak kao onaj drugi, samo smisli kako da ti doturim.

Hvala Zeone, pokušaću da nađem na reciklažnom. Bude ih ponekad grdilo. Valjda ih donosi vojska sa vojnih otpada ili od nekle ih vadi. Ako ne nađem ništa smisliću već nešto za taj :).

Upravo se pločice ojedaju. Javljam kako je ispalo (i da li je ispalo) obzirom da je ovo drugi put u životu da radim. Prvi put sam radio sa običnim papirom, ispalo je nekako ali..


[EDIT] Završeno ojedanje. Katastofa!!! Bolje je ispalo kad sam radio sa običnim papirom, pa pola tonera na pločici, pola na papiru ostalo. Sad je toner prenesen u potpunosti, ali iz nekog razloga vodovi su katrofalno ispali. Moj štampač (kao i većina "for home use" štampača) štampa tačkasto, pogotovo kada je u pitanju slika. Kada sam prenio toner na pločicu, izgledalo je savršeno i mislio sam da se toner razlio i da su tačkice stopile jedna u drugu, ali izegleda da nisu.




Danas ću kontaktirati radnju u PG da mi pošalju nove pločice pa ću onda PCB da štampam u nekoj obližnjoj štampariji.

Do tad, da li se može premotati transformator bez motalice za isti? Radi se nekom starijem transformatoru sa jednim sekundarom sa nekih 35~40V i oko 25A. Mislio da ga premotam na 2x50V i 7A po grani. Koliko se sjećam, transformator je EI i limovi nisu lijepljeni ni vareni, već šarafina stegnuti (mada su se vjerovatno slijepili od laka i samih godina).

Sigurno da moze da se premota,samo kako bez motalice...to je vec problem. A zasto toliki trafo? Koliko sam razumeo taj sa EI limovima je snage reda 1kVA zar on nece biti problematican da stane u kutiju?
Po meni je bolje resenje da nadjes neki torusni,bice manji a i iskoristenje je bolje.
Sto se tice stampanja za nagrizanje,bolje da si otisao u neku fotografsku radnju pa da ti oni odstampaju nekim kvalitetnim laserom.

Može se prepakovati i bez motalice-nije lako ali je izvodljivo. Jedan EI od 600VA sam prepakovao dva puta a prepakivao sam još četiri komada,evo snimka:

Uzmeš dve žice koje će biti novi sekundari,stegneš ih segom za nešto fiksno i kompletne ih izdužiš u punu dužinu jednako zategnute,zadijeneš u utor na kalemskom tijelu i uporedo ih namotavaš. U džep staviš rolnu samoljepljive trake da bi mogao učvrstiti kraj svakog sloja i marker da zapišeš postignuti broj namotaja. Ako budeš dobro namotavao svi slojevi će ti imati isti broj namotaja. Potrebnu debljinu žice dobijao sam po snazi i naponu unesenim u program sa linka

http://www.elitesecurity.org/p2223895 program : https://static.elitesecurity.o...ds/2/2/2223895/Ispravljeno.rar a broj namotaja računaj kako je rečeno u snimku:izmjeriš postojeći napon sekundara i podijeliš sa brojem namotaja koji ćeš odbrojavati pri odmotavanju ovog-to ti je najsigurniji način.

Uradi tako,i ako mogu da ti odštampaju na Glosy Photo papiru to bi ti bila premija. Ako ne,onda probaj da prenesen toner staviš u papirnu kutiju natopljenu sa nitro-razređivačem kako bi ti toner "otekao" jer će poprimiti isparenja. Neće uraditi čuda ali će pomoći.

Znam da proračunam, nije probl. Imam formule, samo unesem vrijednosti. Ostaje mi samo da preuzmem transformator i da nađem žicu (obrzirom da se kod nas jedva može nać i petožilni kabal, ovo će biti premija ako đe iskopam).

Sutra, ako Bog da, idem za NK, pa ću negdje po Podgorici u bolje kopirnice svratiti i fino zatražiti na Glosy photo papiru da mi štampaju.

Ne razumem kako ne mozes da nabavis zicu? Pa zar u tvom kraju nema nekoga ko vinkluje motore i transformatore?
Po meni ti je ipak bolje da nadjes neki torusni trafo...

Nadam se da kod proracuna mislis na presjek zice a ne odnos namotaj/volt. Najtacnije za dati trafo ti je vidjeti napon sekundara i podijeliti ga sa postojecim brojem namotaja. Izvini ako sam dosadan.

Pogledaj u oglase nedje, znam da ima neki covjek sto mota trafoe za 10e.
E sto se tice ovoga, mogao si u prvoj kutiji, sa drugim hladnjakom sa samo jednim trafoom, i recimo 2x20000uF da napravis prilicno fino pojacalo koje bi ti stabilno radilo sa snagom da se iznenadis. Naravno da ti napon na trafou na bude veci od 2x30V

A sad ovako, bgm bice tu snage dosta, samo da napravis dobro hladjenje. Ako sto mogu pomoc javi!

Ne, ne, imam dosta literature a i par forumaša je pisalo dosta o transorfmatorima tako da sam to dobro proučio. Imam još i prgram "TeslaTrafo" rađen u MS Excel-u kojeg je neki kolega forumaš okačio na forum.
Nisi ni najmanje dosadan, naprotiv,

Trenutno sam u NK-u, ovdje bi trebalo mnogo lakše da nađem žicu :) (vrtim se oko posla ovih par dana pa kad uhvatim vremena ću da gledam)




Pa šta znam, ovi kondovi su taman za ovaj napon, plus toga imam i ovu kutiju i dva solidna trafoa. Mislim da bi bilo greota pored svega toga da ga ostavim na 2x20.000uF i "osakaćenim" hlađenjem i to u malu kutijicu :) . U onu kutiju ću pravit neki TDA7294 ili tako nešto, tako da neće biti neiskorištena :)

Trenutno sam u NK (kao što rekoh gore). Amp je samnom pa kad sastavim (još nisam sklopio pločice), donosim ga tebi na iživljavanje jer imaš vještačko opterećenje i osciloskop. Može? :)

Kolege privodim kraju testiranje elektronike za digitalnu regulaciju tona sa displejom. Kada budem zavrsio objavljujem sve. Moci ce naknadno da se ugradjuje u bilo koje pojacalo.

_{[Ovu poruku je menjao acavp dana 18.01.2013. u 12:57 GMT+1]}

Unapred hvala!

Voleo bih da imam više vremena kako bih se bavio ovim ali to kod mene nije slučaj ( da sam bar ovim mogao da se bavim u životu...), pa onda dok radim razmišljam o pojačalima i tako to. Pre neki dan sam zvao prodavnicu i pitao dali imaju BDW83/84D-imaju!,nisu skupi ali nemaju ništa jače. E sad,moje pitanje je dali je moguće ubaciti još 2 para izlaznih tranzistora (4x83 i 4 x84 ukupno) na ovo pojačalo (D14). Pitam zbog sledećih stvari- 1. dali će drajveri izdržati , 2. zašto ne vidim nigde pot za mirnu struju (sve sam pročitao što ste napisali-MISLIM), 3. i dali je to rešenje za više redno-paralelno vezanih zvučika (4) zbog rezerve znage. Trafo koji imam je 2x35V (4A po primaru torus). Skoro sam instalirao Dip Trace i radi kao poludeo pa bih probao pločicu da uradim.

Unapred zahvalan na odgovorima.

pojacalo je u b-klasi i zato nema podesavanja mirne struje. napravio sam njegovu pretecu AX12 pojacalo takodje u b-klasi i mogu ti reci da mu to ne smeta da zvuci lijepo. ipak,ovde bi radio apex f100,ima snaznije fetove u izlazu i bez problema mozes dodati jos jedan par. i sa postojeca dva to pojacalo gura dosta vise od deklarisanih 100w(skoro duplo) a sa dodatnim parom bio bi i jos otporniji na maltretiranja nizim impedansama. neka kaze Mile ako naleti i ako ima vremena...

Nisam napisao za šta mi treba. Napravismo drugar i ja predpojačalo za bas gitaru koje može da daa i do 3V na izlazu,e sad treba za bas box (4x10inch) pojačalce. Dali sam pogrešio u izboru?,ovo je dosta jednostavno napraviti i treba da je pouzdano na PERI-DERI,i kad se oždereš pa ošrafiš na nekoj svirci...
Hvala na odgovoru 44250!!!

APEX F100 je u suštini PA pojačalo ali eto dopalo se recimo nikko-u (koji se naslušao mnogih uređaja i sistema) na slušanje-dakle izdržljivo i dobro zvučno.

Ne znam dali je ovo mesto za to ali imam pitanje. Imam 6 kom IRFP450,dali od njih može da se napravi neko pojačalce. Gledao sam po netu ali ništa posebno nema,naravno za napon napajanja do 49-0-49.
Hvala

Danas dobih pločice za D14 od Mileta i odmah sam se bacio na posao pošto nemam baš vremena...

Interesuje me oni otpornici od 820R (82R) koja je ustvari vrednost i kolike snage?

...i dali umesto kondenzatora od 2,2uF/100V mogu staviti one od 63V?

http://www.elitesecurity.org/p3202376

Bilo šta da pratiš-prati do kraja. Pošto na pločici imaš vrijednosti napisane prati njih. Možeš koristiti 63V kondenzatore ako ti ne napon napajanja 55V ili manje(radi sigurnosti). Sretan rad!

Imam omanji trafo 2x33V,očekujem oko 2x45 posle greca i kondenzatora... Hvala!,potrudiću se da proradi!


Toje ovaj desno trafo.

Uf,neki macan-biće tu snage!

To je CAT-ov trafo deklarisan na 900W,ali pošto ima par izvoda onda na 2x33V ima 8A,na 2x22V 5A i 2x15V 3A , i ima one sitne izvode za koješta nešto 9V, 26.7V i 5.8V... Mada ja očekujem puno i od onog preampa Alberta Kreuzer-a,ne znam nikog ko ga je uradio ali ja ću! jedino će biti drame izračunati one otpornike na fet-ovima ali otom-potom. I opet sam zaboravio kako se stavljaju smajliji )))))))))))

Sa tom snagom sekundara nećeš postići maksimalnu snagu na oba kanala u isto vreme.

Imam samo jedan kanal! Pojačalo za bas gitaru ;-)

Taman.

Ja još uvek ne znam tačno šta znači puna snaga ali kad ga puknemo na ton generator baš me interesuje koliko volti će dati na izlazu... Nadam se da sam se dobro izrazio.

Dobro si se izrazio samo što punu snagu možeš da izmeriš uz pomoć veštačkog opterećenja.

Kad dođem do toga ja ću pitati kako i šta

APSURD!!! u celom gradu nema 1500pF, ne znaju ni kad će dobiti!!!!,a to je jedina stvar koja fali na pločici. :-(


Nisam zalemio još tranzistore,tek kad ih montiram na hladnjak...
Dali treba i ovaj BD139 da bude na hladnjaku?

Imaju li 1,5nF?

Na slici nije postavljen a zapravo ne može da škodi ako ga montiraš na hladnjak. Gledaj da ti rebra hladnjaka stoje vertikalno ili planiraj ventilator na poleđini.

Nemaju ni u jednom stanju ni sa jednom voltažom!!!,umro sam od smeha,pa nemaju ni otpornike od 10k.... (bilo koje snage...)
Hladnjak je zamišljen tako da stoji jer pravim tunel,sa ventilatorom,znaš o čemu pričam.

Bas sam hteo da kazem da mozda nece biti dovoljan hladnjak...

Ako samo to nemas iskombinuj paralelnom/rednom vezom za probu, samo gledaj da ti budu sto krace nozice.

Pozdrav!

BD139 treba da bude na hladnjaku sa izlaznim tranzistorima za slucaj da pojacalo radi u AB klasi. Umesto 1,5nF moze i 2,2nF.
Pozdrav

TOOOOOOOOOOOOOOOOO MAJSTOREEEEEEEEEE!!!!!!!!! Taj imam!!!
Kako u AB klasi kad nema pot za mirnu struju?,ima li šanse to da se izvede???

Pot za mirnu struju moze da se doda, pogledaj semu AX14.

Da,da,vidim! Trebalo bi promeniti R16 na 1k i ubaciti pot posle 220R prema MJE340...
....svakako ću ga prvo ovako probati,ne verujem da će loše zvučati

Pošto nisam baš još uvek upućen skroz u elektroniku i nauku zvanu pojačala imam jedno pitanje: dali kolo za štelovanje mirne struje kao sledeći svoj stepen podrazumeva i kolo za simetriju ili kolo za simetriju ima značaja bez kola za mirnu struju?

Ako sam ovim off-topic ondak se izvnjavam.

Ovo pitam iz razloga što bez obzira što je ovo pojačalo ili neko drugo u B-klasi ipak kupujemo tranzistore koji nemaju isto pojačanje (hfe) pa prema tome dolazi do DC-a na izlazu,dali sam u pravu ili da se vratim par koraka nazad?

<sub>[Ovu poruku je menjao Viking-pro dana 09.02.2013. u 01:29 GMT+1]

[Ovu poruku je menjao Viking-pro dana 09.02.2013. u 01:33 GMT+1]</sub>

Nemaju sva pojacala trimer za simetriju,promjenom navedenih otpornika veoma malo se mijenjaju vrijednosti napona sto dovodi do pojave mirne struje reda desetina mA. Pojacalo je i ovako dovedeno na sami prag mirne struje radi sto manjeg uticaja na izoblicenje(citao negdje u vezi AX12 pojacala) tako da tu ne bi trebalo da se dodaje podesavanje simetrije. Jedino bi mozda bilo bolje umjesto obicnog bipolarnog BD bias-tranzistora upotrijebiti darlington u istom kucistu,mada sve su to igrarije za nas amatere posto ovo pojacalo radi ( i ) ovako kako jeste.

Kolo za simetriju koja se obično podešava na ulaznom paru tranzistora nema nikakve veze sa kolom za podešavanje mirne struje.

Naravno da je poželjno ako ne i preporučljivo da se tranzistori uparuju ali po meni samo ulazni par treba baš da je uparen. Ostali i nisu toliko bitni osim ako se ne pravi laboratorijski pojačavač.

Vrlo zanimljiva tema. Izvinjavam se sto ovako uskacem.

Postoje razna pojacala,na desetine hiljada sema i nacina rada,ali sve se svodi na isto:

- da se ulazni signal toliko pojaca (strujno i naponski) da bi mogao da pobudjuje drajvere (zvucnike)
- i da se pojacani signal STO MANJE izoblici, tj promeni talasni oblik

Mnogo ljudi na svetu nece prepoznati razliku u zvuku izmedju dva pojacala (ista) ali sa razlicito podesenom mirnom strujom i razlicitim pojacanjima izlaznih tranzistora. Jednostavno razlika je vrlo mala. E sad,ako tezimo ka savrsenstvu (a trebalo bi bar kad je elektronika u pitanju) onda za pocetak mozemo da merimo hFe izlaznih tranzistora,i da pogotovo budu iz iste serije.
Sto se tice ulaznih tranzistora, vrlo je bitno da budu sto slicniji i sto kvalitetniji,bar sto se suma tice. Ali ako vec pricamo toliko o tranzistorima,nemojmo zaboraviti otpornike i kondenzatore jer ono sto zovemo metal-slojni otpornik i MKT serija kondenzatora je MNOGO BITNIJE od samih malih razlika u pojacanjima tranzistora :)

Dakle,

bitno je da tranzistori budu sto slicniji, ali ako se pojavi offset napon na izlazu, onda se koriguje vrednost otpornika R2 22K tako sto se na red sa njim doda par stotina oma ILI paralelno sa R2 doda par stotina kilooma otpor,u zavisnosti da li je offset napon pozitivan ili negativan.

Pozdrav svima!

Pitam se koliko bi li nas popadalo na pravom slijepom testu...
.
Cesca je kombinacija sa trimerom nize vrijednosti od otpornika sa kojim je u seriji,kod ulaznog diferencijalnog para-najbolje viseobrtnim.

Ja kad pitam - pitao sam....

Zeon-e znam da nema veze,iskren da ti budem,ja sve što znam o elektronici i pojačalima (hardverski) sam naučio od vas i jako sam vam zahvalan na tome jer ja nisam ni blizu išao u školu za ovakve stvari,jesam-jedno dva puta prošao pored elektrotehničke...,ali što se tiče da 2 ista pojačala ne zvuče isto-e to ću čuti,mada u poslednje vreme me uši napuštaju zbog rada u štampariji...

Svima vama sam jako zahvalan,ulili ste mi toliko poverenje da više ne moram novo napravljeno pojačalo da palim iz druge sobe )))))))))))

Moje uši mnogo jasnije čuju razliku između kutija-ne toliko jasno između pojačala. Nije da ne osjetim određene razlike ali mahom je o mnogo manje izraženo kod pojačala nego kod kutija. Svejedno,iskreno bi volio prisustvovati jednom pravom slijepon slušnom testu a naročito gledati rezultate.

Kad će to svečano paljenje D14?

Nemam pancir za devojku tako da će biti sutra čim kupimo na najlon pijaci ,evo lemim izlazne tranzistore,prvo sam ih stavio na 'ladnjak. Sad će i sličke za koji minut samo da pozavrćem sve stavim liskune...
Zamislite,nema običnih liskuna u gradu-NIGDE,onih providnih,prodaju one gumene što su za 2 broja manji od BDW-a... :-(



Eve i slikica! Nabavih onaj od 1500pF (152,toje onaj jedini zeleni)

_{[Ovu poruku je menjao Viking-pro dana 09.02.2013. u 21:33 GMT+1]}

Obratite paznju na ovo:



I ovo:

Video sam,na pločici je drugačije (obrnuto),ja sam ispratio šemu. ;-)


Ne mogu da spavam!,morao sam da ustanem iz kreveta pre 2 sata i da rovarim po netu....,sutra kad se vratim od tašte sa ručka - palim pojačalo!

Ne znam koliko je ovo mesto za ovo ali ako nije neka mi neko kaže...
...svojevremeno sam pre par godina kupio kenwood-ov av risiver za skoro 600 eura,i od tad nemam stereo pojačalo,a stalno slušam muziku,a nekada sam imao Minervu HA-200.. Nije ovaj kenwood baš za to. Interesuje me dali neko ima neki predlog šta bih mogao da pravim,ali ima jedno ALI (ili dva),napon napajanja -trafo 2x27.5V 160W ,2x19.5V 160W, ili 2x33V 300W da se koristi (jedan od ta tri),snaga nije bitna,bitno je da sednem i uživam. Mislim da kupim neke lepe hladnjake što sam video u radnji (20x20cm ili su veći)....

Eh daaaa, imam jednu šemu sa pločicom pa ću sutra otvoriti novu temu da vidim šta mislite o tome,Hteo bih to da napravim drugaru za rođus.

Unapred Hvala.

<sub>[Ovu poruku je menjao Viking-pro dana 10.02.2013. u 02:20 GMT+1]

[Ovu poruku je menjao Viking-pro dana 10.02.2013. u 04:03 GMT+1]</sub>

Taj trafo sa 2x27,5V i ovo pojacalo ispod je prava stvar :)

Imaš li listu delova,neke informacije o tome???
Hvala.

Kad nesto tako primijetis onda je red da i nas ostale obavijestis o tome (ili radije da komsiji crkne krava???!!!)

Nije ta dioda toliko vazna, njena funkcija je da smanji izoblicenja pri klipovanju pojacala i pri normalnom kucnom koriscenju moze i da se izostavi, a za PA moze i dve antiparalelno za svaki slucaj.
Pri prvom ukljucenju najcesci propust bila je ulazna masa direktno sa ispravljaca pa se javljao veliki DC offset na izlazu.
Moja preporuka za audiofile kojima je snaga od 50W na 8 oma dovoljna je SR50.

...komplet fajlovi u temi ,,APEX galerija".

Ja se izvinjavam što nisam rekao,rekli ste mi da pratim pločicu-neće se više ponoviti. :-(

Hvala na šemi Aleksandre,ja je noćas nisam našao ovde...,pre nego što počnem da ga pravim pitaću za dozvolu...

Hvala još jednom.

Ne treba da se izvinjavas za nesto sto nisi znao,nisam ni ja a evo sad je Mile objasnio sta,kako,zasto. Samo ti radi,da cujemo srecu! :)

To je Apex D14 :) samo sa dva izlazna drajvera,ostalo je potpuno isto. Nadam se da se Mile ne ljuti sto sam stavio sufiks AG u nazivu pojacala :) ako treba promenicu.
Dakle,komponente su potpuno iste kao kod D14.
Negde u ovoj temi objavio sam i testove merenja pod operecenjem.

Koja je max. voltaža za ulaz?
Evo upravo palim!!!!

Po meni max napon na ulazu ne bi trebao da predje 1Vpp

Na prvom paljenju da kratko spojim ulaz?

...mislio sam da mu nakačim bas zvučnik (45Hz-2,5kHz 120W) kad budem probavao koliki mu je izlaz jer veštačkog opterećenja nemam...

Bez kratko spojenog ulaza na izlazu imam +4.5mV DC-a

Moze a i ne mora :) dovoljno je potenciometar smanjiti na nulu,to je isto.
Moze sa tim zvucnikom,a taj offset napon zanemari,to je vrlo mala vrednost sve preko 50 do 100 mV je vec opasno po zvucnike.

Na 0.5Vpp imam 20.18V
...a na 1Vpp je 33.9V

Sta dovodis na ulaz? Sinusoidu?

da


Nema šuma,nema bruma,pustio sam muziku-lepo to radi!!!!

Trafo 2x35V,2x10000uF/63V...

Ja sam do sada napravio desetak plocica,ni sa jednom nije bilo nikakvih problema.

Ulazni napon za 100W na 8 oma je 775mV RMS.
Pozdrav

E ovako,na 0.775V (8 Ohm) imam 30.13V,e sad,moguće da je uticao malo zvučnik...
Meni se sviđa!

Hvala drugari na probijanju leda e sad dalje pravim svašta nešto!!!

A sto ti probijas led? Da nisi doziveo nesto ovako?

http://youtu.be/SWdAMLc2IOU

Hehehe,pozdrav za imenjaka!

Preko 110W na 8 oma, opterecenje moze samo da obori snagu, ako si merio preko 33V onda je ovih 30V bez klipovanja pretpostavljam.

Pa levom rukom je pravio kratak spoj! Ja levom ne znam ni nos da čačkam!

Nisam imao kako da vidim dali je klipovalo,nemam nikakav indikator.


Evo pojačalo tandrlja već više od sat vremena,ništa se ne greje posebno,hladnjak je mlak (oko 36-37C) ne cepam ga još ali sve je stabilno,nije bilo KLIK na uključenju a i sad kad sam ga ugasio jednostavno je potrošio kondenzatore i prestao da radi. Sve u svemu sam zadovoljan...


_{[Ovu poruku je menjao Viking-pro dana 10.02.2013. u 22:12 GMT+1]}

bilo je ,, ..ufff!" a onda graske znoja na celo!

Napravih novu temu.
http://www.elitesecurity.org/t461900-0#3248606

Jel to mereno sa ili bez opterećenja?

Sa zakacenim zvucnikom :)

Izvin'te što nisam odmah odgovorio-radim. Da,sa zakačenim zvučnikom ispod 2 ćebeta,mada mi je tačnije ono merenje od 33nešto V na 4 oma,mislim da ovo na 8 ne valja... I to sam ponovio više puta,meni je to puno volti ali je i frekvencija bila 1kHz...

Sa zvučnikom nije merodavno merenje.

Predpostavio sam da je tako,potrudiću se da nabavim otpornike...,mada ima snage za izvoz!

E drugari moji dragi sad da ja vama opišem u koliko pogrešnom gradu za DIY ja živim:
-zovem prodavnice (2) i pitam dali imaju 2SC5200 i 2SA1943 kažu -nemamo,pitam za irf540 i 9540 - nemamo ,i tako još za par koplementarnih parova -NEMAMO. Okay rekoh ja,a kad će biti? -Ne znamo. E sad ajd da pitam još nešto pa da odem kući da plačem- A RECITE MI,AKO NIJE TAJNA,KOLIKO KOMADA ĆETE NARUČITI KAD BUDE STIZALA ROBA? Paaaaa od svakog po 3 komada....

I šta ja sad da pravim???

Dali postoji neka prodavnica za koju znate a da šalje brzom poštom i da može da se naruči on-line? :-(

http://www.mgelectronic.rs/

http://www.sdelectronic.rs/

http://www.mikroprinc.com/

http://www.kelco.rs/

Hvala najlepše!

PROELECTRONIC Niš
Porucis na sajtu danas vec sutra stize,cene izuzetno korektne!

Cene i jesu manje nego u NS!!!! i to za 20-ak posto.

Da malo osvezim temu,uradjeno i testirano jos jedno pojacalo. Evo i slika.

Skockano, koliki je napon napajanja?

+/- 38V je napon.Do 58W sam dogurao,bez izoblicenja sa opterecenjem 8 oma. E sad razmisljam da uradim plocicu na kojoj ce biti i zastita i limiter sa pojacalom zajedno. U poslednjih 2 meseca uradio sam cetiri kompletna pojacala i sva su otisla svojim novim vlasnicima :) svi su zadovoljni sto je najbitnije. Nikako da zavrsim program za digitalnu kontrolu zvuka + VU metar sa displejom...

Poštovani drugari,

Izvinjavam se zbog predhodne pauze, ali nisam imao vremena ni da pustim goluba, ako mi vjerujete. Tek sam sinoć napravio pločice, posle skoro dva mjeseca od kad sam nabavio vitroplast i elemente. Eto koliko sam imao vremena.

Nemam interneta pa i nisam ulazio. Sve sam mislio kad primim tu prvu platu da uzmem neki net, ali plate niđe....
Pločice opet nisu baš najbolje ispale. Tečnost za ojedanje sam pravio sa "Sonom Kiselinom (16-18%)" oko 700ml (naknadno sam dodao i ostatak) i "Hidrogenom (12%)" 120ml. Posle 20 min. jedna pločica ojela oko 50-60%, dok na drugoj još nigdje nije "provirio" vitroplast. Prva pločica je bila gotova za, od prilike jedan sat, dok je drugoj trebalo i više od tri sata. predpotavljam da se smjesa zasitila bakrom. Znam da je Fero-Hlorid (ili tako nešto) bolji ali ga u EMI-u nisu imali tj. imali su ali samo neku veliku količinu ali to mi nije potrebno, a i prilično je "stajalo" kako bi Slovenci rekli.

Tek kada sam počeo da sklapam, vidio sam da u kesicici, u koju su mi došle komponente što sam prije skoro dva mjeseca kupio, nedostaje nekoliko otpornika i kondova. C 104, 82R, 330R i 10K od kojih mi nije ni jedan došao :( ... Tako da sam opet prinuđen da projekat odložim, sve dok ne nabavim pomenute komponente. BDW-ovce nisam lemio. Zalemiću ih tek kada bude "siguran" u svoj rad.

[EDIT] Tek sada vidim da ja nijesam ove elemente ni poručio. Da li su vršene neke izmjene na ploči? Negdje sam skinuo onaj "Spisak Djelova", može bit i sa ove teme i po njemu poručio iste. Da li je ovaj spisak sa ovim gore pomenutim elementima za noviju ili stariju verziju?

Evo par slika. Još nisam prekalaisao pločicu skroz. Trebam još acetonom da očistim tu pastu (nisam koristio past, već iz kalaja).




_{[Ovu poruku je menjao Đera dana 07.03.2013. u 21:51 GMT+1]}

A zasto si sipao toliko kiseline i hidrogena???Stavis plocicu u posudu koja je malo sira od plocice,sipas kiseline da prekrije plocicu bar 5mm i onda odozgo dodajes hidrogen RAVNOMERNO po plocici i dodavanjem hidrogena ubrzavas nagrizanje. Za to ti nije trebalo vise od 2-3 minuta. Ja koristim sonu kiselinu 18% i hidrogen 35% i nagrizam plocicu za 30-ak sekundi!

nisam znao za to, ja sam pratio klipove što je Aca postavio. Pa sam zato sve od jednom usuo i okrenuo pločice ka dolj i tako ih nagrizao:)
Sledeći put ću tako da radim. Dobio sam od čovjeka neki stariji vitroplast. od njega ću da napravim zaštitu sa ne555.

Samo još da vidim koji elementi idu na umjesto onih gdje treba C104, 82R, 330R, i 10K, jer vidim da ni drugi niisu koristili te komponente, ali su na mojoj pločoci ištampani. koristio sam pločicu a 11. strane.

Moj imenjak je to radio ferohloridom a ferohloridom se plocice postavljaju bakar na dole a kiselina+hidrogen bakar je na gore i plocica treba da bude na dnu posude.

Imenjace pa gde si ti do sada nema te duuuugo u ovoj temi? :)

@acavp - Odakle ti gornja štampa za pločicu? Možeš li da je okačiš ovdje, kako bih završio ovu moju pločicu?

Pa ja sam je nacrtao,tj prepravio sam APEX-ovu plocicu D14,ova je mnogo manja i sa DVA izlazna tranzistora. Prelistaj celu ovu temu od pocetka,negde sam postavio fajlove.
Evo plocice.

Prokleti internet!!!! Sharejuem internet konekciju sa telefona na notebook, pa mi je brzina katastrofalna. Tek sad vidim da je tvoja "mini" verzija. Čim primim ovu prvu (a već je vrijeme da dobijem drugu al...) platu moram uzet neki net :)


Našao sam sve elemente, osim 330R i onaj MKS kondezator što ide sa GND-a, tj. po dva komada, jer hvale na oije pločice. Može li keramički kond tu da dođe za privremeno? Mada, mislim da kod kuće imam (u Baru) imam 104 MKS.


ođe u NK nemam odakle ni da skinem taj prokleti otpornik. Srećom, poneo sam sa sobom dosta skinutih kondova i otpornika pa sam ovo drugo i nekako našao. Smijem li za probu da stavim 220R, ili da pravim neku redno-paralelnu vezu da dobijem vrijednost ~330R?

Na koji 330 oma mislis? Ima ih 3 komada...
Moze i keramicki kondenzator.

Pa predpostavljam da ne bih smio da da na MJE350 stavim 330R a na MJE340 220R, tako da nisam siguran, možda na oba za probu da stavim 220R. Šta više, na spisak koji sam upotrebio za naručivanje, mislim da se isti nalazi na trećoj strani ove teme, piše da su ta tri upravo 220R, zato u kesici nijesam imao vrijednosti od 330R. Ali, bolje je da pitam nego da pravim dimnu bombu :)


evo slike na kojoj su označeni gore pomenuti otpornik, kao i kondezator "104"

Stavi 2 komada od 220 mislim da nece biti problem,naravno samo za probu. Taj 104 kondenzator je 100nF.

Znam, znam da je 100nF :) Njih imam, ali samo keramičkih. Sada bih da odradim onu zaštitu sa NE555. Imam izgled pločice, ali nigdje da nađem dimenzije koje da štampam.

http://www.elitesecurity.org/p3202376

Samo da vas sve pozdravim fino :) drago mi je da ima jos dosta vas koji radite ovo extra pojacalce :D

Evo ovako,l opet sam malo radio. Vjerovatno se sjecate mog poslednje APED D14 pojacala koje je bilo u onoj Drvenoj kutiji, sa torusom. S obzirom da i nije nesto velik hladnjak, a da je visok napon, i da nije imalo zastitu, cesto su na njega kacili 4oma, pa je zbog toga crkavao izlazni dio. a pored njega sam imao i jedno davno pravljeno, ne znam ko ga je pravio, al je ono sa izlaznim tranzistorima TESLA, poput 2n3055, samo jedan par po kanalu... Ranije sam u njega mogao ugraditi ove D14, ali sam mislio da je tu napon 70 V, a ne 45 koliko on i ima :)
Sada kad to znam, odlucio sam se da ova dva modeula sa ovim hladnjakom prebacim u ovaj, i naravno kupio sam jos 4x 10 000uF tako da sada imam 30 000uf po strani.
Eto, sad cu vam pokazati neke slicice kako to izgleda do sada.

"...hej doktore doktore,pomozi mi majstore..."

pedantan si,svaka ti čast! :)

Pa gde si ti imenjace do sada u ovoj temi? :) Ja se zabrinuo za tebe. A u medjuvremenu sam uradio desetak ovakvih plocica za ugradnju umesto STK svi su prezadovoljni.
Zavrsen je program za VU metar sa displejom. Ovih dana cu okaciti projekat,samo ne znam da li u ovoj temi ili da otvaram novu.



Super izgleda,samo mislim da nema potrebe preterivati sa elektrolitima,dovoljno je 10000uF po kanalu,mislim ulaganje jos 10-20 eura u 0,5% bolji kvalitet zvuka i nije bas isplativo. Ali ok,lepo izgleda pojacalce.

ma druze nakon nekolicine privatnih poruka tipa "nadmena budalo" ,"sto se pravis prepametan" ,i "nemoj da odgovaras jer cu odmah po prijemu obrisati poruku" nesto mi se i ne javlja,bem li ga zasto. nakon toga sam i ja zbog njihovih nepotpunih odgovora izvredjao par uglednih clanova ovog foruma pa su mi postovi obrisani a ja banovan na mjesec dana. uz sve to postao sam jos i jedan od urednika jednog novog foruma gdje sam vise zaduzen za urednost postova i njihovu moralnu/eticku korektnost pa pored sve manje volje sad imam i sve manje vremena da ovde pametujem i smanjujem kvalitet meni prvog i nekad omiljenog ES Audio foruma. tu sam jos samo radi vas par prije svega LJUDI,kao i macoline teme o BatoMM pojacalu jer sam uradio jedan manji dio posla oko njega i smatram da bi prema macoli bilo nekorektno ne dovrsiti je i pokazati da sprava razbija kako dobro radi. fajlove ovde vise ne postavljam ni u jednoj temi niti cu. kome sta bude trebalo javice se preko pp i dobice mejlom ili fajlove ili link ka njima.
.
izvinjavam se na skretanju sa teme...

A neka pusti, sto vise kondezatora, cak sa malo slabijim trafoom ce izbaciti bolji, bas :) vec sam to isprobao, mada nisu me skupo ispali ovi ljubicasti kondovi 4x10 000uF 63v preko ebay za 10e

E bas steta, svakakvih ljudi ima na ovom svetu. Sad i ja gubim volju da se uopste i javljam jer ja svoje dragoceno vreme provodim na forumima naravno to je ok,ali sam par puta imao neprijatnosti i nije bas prijatno. Da ne skrecemo sa teme ali kazem ti zao mi je zbog toga sto ti se desilo. A sto se tice Macole zavrsice on to,poznajem ga dobro,ali nijedan forum ne moze biti isti sa i bez Macole,to potpisujem.



Slazem se za bolji bas,ali samo u odredjenim procentima bolji. To je korektna cena elektrolita.

pazi,čak ni to jedan čovjek ne potpisuje nego čak i za njega kaže... ali to je već jednom obrisano pa neću ponavljati.

BatoMM tema je privedena kraju i sad se sve zna - ne bi je ostavio makar samo iz poštovanja prema macoli. sve što si rekao gore u postu - stoji ,i takođe sve to potpisujem. ima nas raznih,Božija livada prepuna je raznolikoga cvijeća...

da ne kvarimo čovjeku temu koju je lijepo počeo a namjerava još bolje da je završi: kutija u koju planiraš ovo da smjestiš stvarno je No:1,ima sve što treba,nije prevelika,ima forsirano hlađenje,dobro izgleda...pun pogodak ukratko!

ovo pojačalo nahvalilo je nekoliko ljudi kao dobro zvučeće i pouzdano u radu,u kratko vrijeme postalo je jedno od češće rađenih i mahom za korišćenja na žurkama ili kao gitarsko pojačalo,sve teži do težih "poslova" u kojima se uspješno dokazuje.

Opusteno imenjace,bitno je da ima takvih strucnjaka i velicina od ljudi kao Macola...a ko sta prica nije bitno,nekoga samo pogadja istina i nemoc.

Necu vise skretati sa ove teme,pozdrav imenjace!

Pozdrav svima, samo kratko pitanje:

Koliki je minimalni napon (poslije ipravljanja) za ovo pojacalo, i koje izmjene u vrijednostima elemenata je potrebno napraviti?

Ja sam probao sa +/- 20V i radilo je bez izoblicenja tako da nema potrebe menjati vrednosti komponenti.

Hvala na odg ali ipak sam nabavio torus sa 2x36v, ispravljeni napon 53v. Pojacalo je skoro gotovo pa cu i okaciti par slikica.

Pravim ovo pojacalo pa nzm da li mogu tranzistori BDW83D i BDW84D da se zamene sa TIP142 u TIP147...

Ja sam ga napravio baš sa tim tranzistorima i radi perfektno.
pozzz!

Hvala na brzom odgovoru,za koj dan narucujem delove pa ce mo videti kako ce da ispadne moje prvo pojacalo u "karijeri"...

Meni rekoše da radi iz prve,i radilo je i još uvek radi,ako si sve postavio kako treba onda će da radi,jedino su naglasili da bi bilo jako dobro da se upare Q1 i Q2 da bi jednosmerna struja na izlazu bila što manja,nešto u mV...

Da li bi se povecala snaga pojacala ako bi se na izlazu dodao jos jedan par tranzistira bdw83/bdw84...

Sra to znaci,kako da ih uparim,ne razumem...

Q1 i Q2 treba da imaju isto strujno pojacanje, ali nije strasno ako se malo razlikuje. Ne opterecuj se previse tim pojacanjem ugradi tranzistore koje imas i bice sve ok.

A da li bi moglo da napravim ovih 4 mono pojacala i povezem dva za levi kanal i dva za desni kanal i dobijem stereo 4x120w,i mislim da bi trebalo 2 stereo predpojacala uz to...
Ne razumem se puno u audio tehniku,tek pocinjem da ucim polako pa nzm ako ne moze ovako kako da uradim da dobijem 4x120w...

Koje je klase ovo pojacalo...

AB klasa.

Posto ne znam da na trafou od jednog drugog pojacala nadjem nulu,da li bi pojacalo radilo bez povezivanja 0,i ako ne kako bi mogo da ga ispitam da li radi bez trafoa...

Posto ne znam da na trafou od jednog drugog pojacala nadjem nulu,da li bi pojacalo radilo bez povezivanja 0,i ako ne kako bi mogo da ga ispitam da li radi bez trafoa...

Nikako.

Pa da li bi radilo da povezem samo + i -....

Bez trafoa? Pa kako ces obezbediti dvostrano napajanje bez trafoa? Jedino da vezes 6 akumulatora na red i GND uzmes sa treceg akumulatora :)

Bez "nule" tj mase ili gnd pojacalo NE MOZE DA RADI.

Ali kako da nadjem na trafou 0...

Slikaj trafo pa cemo da vidimo

Evo slike:
http://imageshack.us/photo/my-images/59/rb3y.jpg/
http://imageshack.us/photo/my-images/195/t2y9.jpg/
http://imageshack.us/photo/my-images/43/evgs.jpg/
http://imageshack.us/photo/my-images/546/u5d.jpg/

Jel to iz nekog uredjaja? Jel taj uredjaj ima +/- napajanje? Ako ima 2 velika ista elektrolita kojima je jedan + i - pol vezan zajedno onda bi trebalo da ima dvostrano napajanje. Meri otpor izmedju svakog namotaja pa da vidimo dalje

Prvo ommetrom nađi izvode pojedinih sekundara.

Taj trafo je iz jednog starog pojacala,ima jedan elektrolit od 2x4700uf.

Odlicno. Taj trafo sigurno ima centralni izvod. To su 2 elektrolita u jednom kucistu. Nadji koji izvod trafoa je vezan za masu elektrolita.

Pokvario mi se multimetar,tako da cu za koj dan da kupim nov.

Za ovo ti ne treba DVM uzmi sijalicu od nekoliko volti vezi redno sa nekim ispravljacem i tako proveri namotaje.

Evo jos jednom slika trafoa i pojacala: http://imageshack.us/photo/my-images/59/rb3y.jpg/ ova crna zica ide na drugi deo trafoa , evo: http://imageshack.us/photo/my-images/195/t2y9.jpg/ Narandzasta zica ide direktno na pojacalo,i ima jos dve braon zice,znaci evo tri zice koje idu za napajanje pojacala http://imageshack.us/photo/my-images/94/ol2f.jpg/ i evo pojacala: http://imageshack.us/photo/my-images/153/60u5.jpg/,ovde gde su diode pa ispod gde pise 23 ,24 ,25 e tu su isle ove tri zice a ovde u sredini iznad dioda je bio onaj kondenzator od 2x4700f 40v...Mislim da je masa jedna zica od ove 3.

Ako se ne varam treba da je masa ova braon zica sto je povezana sa crnom koja ide na drugu stranu. A ove dve druge su krajevi namotaja.

@ mixa95pn Taj transformator je iz nekog Unitra uređaja i nije baš nešto vredan, batali ga. U stvari taj transformator je iz EI WS pojačavača.

Kakav transformator ti konkretno treba? Možda imam neki u furdi.

Trebao bi mi neki transformator kojim bi napajao ovo pojacalo...Pre neki dan sam kupio delove za njega i sastavio ali nemam trafo,mislio sam da ce onaj biti dobar.

"Acavplana" mislim da si u pravu,da je crna zica koja je povezana na braon masa.Evo ja sam nacrtao to kako ja mislim da je to povezano: http://postimg.org/image/3kgrrjc1b/ ako je to ovako kako ja mislim potvrdite da budem siguran...


_{[Ovu poruku je menjao mixa95pn dana 22.06.2013. u 20:13 GMT+1]}

Tako bi trebalo da bude. Samo ovo - i + nije ok jer je to transformator.

Ok hvala, sad za koj dan bi trebao da napravim drugu plocicu za pojacalo d14 jer mi je ova lose ispala i ne mogu sad da ispitam pojacalo ovim trafoom,jos sam je radio na pertinax-u i nisam zadovoljan jer sam je radio transfer postupkom,za 10 dana narucujem positiv 20 i delove za drugi deo pojacala,da to bude stereo i prelazim na foto postupak.

Samo,jel mi treba jos jedan trafo da bi napajao i drugi deo pojacala tj. za stereo.

Mislim da ovaj trafo jedva zadovoljava jedan kanal a kamo li dva. Ipak bih ti preporucio nabavku snaznijeg trafoa.

Javi se @zeoN Rider-u, covek ti lepo ponudio pomoc.

Izvinjavam se ljudi sto ne odgovaram, ucio sam hirurgiju, nisam imao kad za glavu da se uhvatim, pa zato nisam ni slike kacio... evo nesto slika :)

svaka cast Luka!

Napravio sam jedan kanal ovog pojacala ali imam jedan problem,ne reaguje na ulazni signal.Povezao sam jedan zvucnjak i kad ukljucim u struju pojacalo,iz zvucnjaka se cuje sum ,sto mislim i da je normalno jer sam ga povezao preko grec-a i 2kondezatora,jedan od 1000uf a drugi od 4700uf samo da bi video da li radi,ali kad dodirnem ulaz ne reaguje u opste,trebalo bi da daje jak bas kad dodirnem ulaz,pa ne znam sta bi mogao da bude problem tu...

Proveri veze kao i polaritet ugrađenih elemenata.

jesi masu ulaznog kabla vezao za zvjezdiste mase?

Napajanje mi je iz onog mog trafoa(slika gore na pocetku stranice),daje 40v sto je sasvim dovoljno i ne bi smelo vise,povezao sam dva kondenzatora redno(minus prvog na plus drugog i tu izmedju mi je masa i sve sam spajao tu),onda sam povezao + gnd - na plocici,zvucnjak sam povezao jedan kraj na masu a drugi kraj na plocici i ulaz isto gde je gnd jedan deo sam povezao na konektor pa odma na masu a drugi "zivi" kraj samo na konektor.I kad ukljucim trafo u uticnicu,zvucnjak pomalo zuji jer nema regulisano napajanje a kad pipnem zivi kraj cuje se samo pucketanje i to nece uvek,a kad dodirnem zivi kraj zice i masu,ne desava se bas nista,pa mi to nije jasno kad ja pipnem srafcigerom na srafcigeru stavim prst i vucem srafciger po zici na zvucnjaku se cuje pucketanje...Svaki vod sam proveravao 2-3 puta i polaritet elemenata i sve je ok,jedino da je nesto pregorelo...I da primetio sam da se puno vise greju (ja sam stavio umesto bdw84,tip147,a umesto bdw83,tip142) tranzistori tip147 i ona dva otpornika od 5w 0.33r,a sa druge strane tip142 i ostala 2 otpornika da nisu bas zagrejani,skoro pa nista.Nemam predstavu sta bi moglo da bude problem posto ovo je moje prvo jace pojacalo koje pravim,do sad sam pravio samo sa ic-kolima...

_{[Ovu poruku je menjao mixa95pn dana 24.08.2013. u 14:17 GMT+1]}

A evo ga i to moje pojacalo:http://tinypic.com/view.php?pic=oho215&s=5

Probaj oklopljeni kabl za ulaz u pojačavač.

Nemam taj oklopljeni kabl ne znam da li bi mozda mogao onaj kabl za tv(od antene) on je isto oklopljen ali cim nece da reaguje kad dodirnem masu i zivi kraj ulaza znaci da nesto nije u redu,evo bas sam i promenio kondenzatore ali opet nista,ajde pomazite da nadjem gresku nemogu sam da ga popravim nikako,nemam nikog u okolini ko bi mi pomogao...

A gde ti je ta okolina?

Koliko ja vidim sa ove slike,a nadam se da dobro vidim,dioda između ona 4 tranzistora ti je okrenuta naopačke,prsten treba da bude prema izlaznim tranzistorima...,a i ovi MJE 340 i 350 nisam siguran jer ne vidim...

Ja sa te slike ama baš ništa ne vidim, kao da slikano stabilnim telefonom

Okolina paracina...tranzistori Mje350 i mje340 su okrenuti prema izlaznim tip142 i tip 147,dioda je okrenuta dobro,losa kamera mi je na telefonu,sutra cu da slikam svaki ugao pojacala sa boljom kamerom pa vidite de je greska tu.

Cekaj tek sad vidim da na ovoj slici: http://tinypic.com/view.php?pic=2h81t0i&s=5 ta dioda okrenuta prema izlaznim tranzistorima,ali po ovoj slici : http://tinypic.com/view.php?pic=29uuk38&s=5 po kojoj sam ja lemio komponente treba da je tako kako je kod mene,prsten te diode je okrenut suprotno izlaznim tranzistorima a evo jos jedna slika mog pojacala mislim da se malo bolje vidi http://tinypic.com/view.php?pic=rvy4bt&s=5

Samo je ti okreni slobodno,Ima kasnije u postovima da je greška u crtežu...,probaj pa javi.

Katoda ili crni prsten je okrenut ka izlaznim tranzistorima.

E evo ga sad radi super,samo da napravim jos jedan modul da bude stereo...samo sam primetio da se posle ove izmene sad greju dosta tranzistori tip142 i ona dva otpornika od 5w 0.33r a ostala dva tranzistora i otpornika se skoro i ne greju,a pre ove izmene je sve bilo suprotno pa nzm dali je to u redu,nego za sad je bitno da ono radi kako treba...Hvala na pomoci

E sad su mi pregoreli tranzistori tip142 nzm sto moguce je sto nisam montirao hladnjak ali opet nisam pustao muziku uopste samo sam prikljucio pojacalo na laptop da ne zuji bezveze i posle 30 sekunde poceli se da se dime...

Pozdrav svima...
@mixa95pn:
Pa sad ti ne preostaje nista nego da zamenis pokvarene tranzistore i pokusas ponovo...i jesi li proverio da li je jos nesto spaljeno, i da li su sve vrednosti otpornika tacne, jer desava se da covek pogresi... ja sam jednom stavio 1M om umesto 51R i naravno da nije pojacalo htelo da radi desi se ... i ja cu mozda da pravim ovo pojacalo, postavio sam temu i nema nikoga da odgovori jos uvek.... ovo mi se cini kao dobar projekat, a i imam i trafo od mikrotalasne 1 KVA pa cemo da vidimo ... ...
proveri i ispravnost pobudnih tranzistora...
Pozdrav i srecno!

Otpornike sam samo zamenio one od 82r ja sam stavio 100r i one od 330 stavio sam 220r pa sad ne znam dal je to problem ali mislim da nije,izlazni tranzistori su se posle 30sec rada poceli dimiti prvo tip142 a onda kad su vec bili gotovi odma i tip 147 i zica od pozitivnog napajanja je pocela da dimi ali nema veze ovo sam sve bacio,ni otpornik nisam hteo da sacuvam,sad cu da narucim ponovo delove za oba kanala i odma i napajanje da sredim kako treba pa tek onda probam pojacalo...

kupi sebi i dva sto jaca otpornika od 20ak Ohm otpora i zastiti se od novih pregorijevanja tako sto ces izlazne tranzistore preko liskuna,termopaste i plasticnih niplova pricvrstiti na hladnjak a u grane napajanja postaviti po taj jedan otpornik. ako nesto krene po zlu zagrijace se ti otpornici a zastitice izlazne tranzistore. darlingtoni drasticno brze odu u "thermal run-away" ili toplotno samounistenje. radis pocetnicke greske kao i svi ostali. nadji na netu Borina Amaterska Svastara i iscitaj tutorijale narocito o prvom ukljucenju i napajanjima.

E sad sam bas proverio trafo mi je 2*20v znaci posle kondenzatora ima oko 30v,to je malo za ovo pojacalo,da nije mozda zbog toga i pregorelo zato sto je slab trafo ali ipak je radilo pojacalo sa tim trafoom...Malopre sam ga izvadio iz kante i proverio tranzistore,samo su tranzistori tip142 pregoreli a sve ostalo je ok...

2x28V ti je napon (ali da ne sitničavimo),koliko ja znam (a neko će me već ispraviti) nije mali napon, samo što ćeš dobiti oko 35 vati na 8 oma... (čini mi se). ;-). Inače koliko su meni rakli (a i ti si mogao pročitati ovde) tip142 i 147 ne bi trebali ići na max. napon kao BDW83/84,ja sam uradio obe varijante,ali mi se pojačalo sa tip142/147 pokazalo malo bolje sa krajnjim merenjima (tipa DC na izlazu....). Po meni maximalno bih tip142 i 147 terao na 2x40V (2x28 na trafou).

Zbog nizeg napona da izgori nece, ima koje nece lepo raditi ili nesto slicno ali D14 ce verovatno raditi i sa tim naponom samo ce imati slabiju snagu...

Ako imas 2X20V onda ces posle kondova imati oko +/-27VDC.

Imenjak ti je vec rekao da pravis pocetnicke greske, bolje da si uzeo neko sa ic da napravis slusas i na njemu se ucis oko nekih osnovnih stvari pa i ako ga izgoris bar je manja steta.

Znaš li ti kako je nama početnicima kad hoćemo da napravimo nešto dobro i jako pa nema veze i ako završi u kanti,Aco skroz si u pravu!,meni su proradili iz prve ali se nisam baš šalio sa vrednostima elemenata. :-D

Narucio sam delove,i nisu imali BDW84D I BDW83D pa sam narucio umesto njih BDW83C I BDW84C,znaci iste oznake samo ovo zadnje C I D pravi razliku pa sad ne znam da li ce raditi isto i sa njima...

Razlika je u dvadeset volti probojnog napona.

Napravio sam pojacalo i sad radi ok,stavio sam kako ste mi rekli za pocetak zastitne otpornike umesto osiguraca i proradilo je iz prve,samo sad mi treba pomoc oko napajanja,kako da regulisem napajanje,ja sam za sad napravio jednu plocicu apex psu-5 pa ne znam da li za dva kanala treba i dve plocice apex psu-5 ako napajam sa istog trafoa...Hvala vam svima na pomoci :D ...

PSU5 predvidjen je za napajanje dva kanala,

Pozdrav

Koliki maksimalni napon bi smeo da prikljucim na ovo pojacalo sa ovim izlaznim tranzistorima bdw84C/83C i koliko moze snage da izvuce to pojacalo sa tim naponom na 4oma...

vidi koliki je maksimalni Uce za te tranzistore,po njemu odredjujes maksimalni napon napajanja. ako je Uce recimo 100V napon napajanja ne bi trebao biti veci od +/-45V. sa cvrstih 45V islo bi do dobrih 150W na 4r zvucnik,mozda i nesto vise.

Koj tranzistor bi mogao da stavim u zamenu za ove,da bih napajao pojacalo sa oko 55-60v,da li bi taj napon bio dovoljan da pojacalo izvuce 200w na 4r...I cemu sluze oni trimer potenciometri na napajanju psu-5,ja pomeram onaj kruzni klizac na potenciometru ali se ne menja napon,ako je to uopste za podesavanje napona...

jeste za podesavanje napona,i ako se dobro secam svaka grana ima svoj trimer.
.
za d14 vidi te izlazne samo sa slovnim sufiksom za Uce od bar 140V.

Pa i ja znam da je to za podesavanje napona ali kad pomeram klizac trimera nece da se menja napon,a proverim otornost se promenila,a pojacalo radi kako treba...

Ja kad pomeram klizac na trimeru ne menja se napon ni malo,napon je tu oko 28.6-28,9v,a svaki element je postavljen kako treba i svi delovi su originalni iz seme(nijedna zamena),i pojacalo radi kako god okrenuo trimer,a otpornost se menja na trimeru,samo napon je isti...

da li je merenje radjeno u grani u kojoj je trimer?
pravio sam psu5 poodavno i dan danas mi radi,ali posto je u kutiji ne secam se vise detalja seme. znam samo da radi kao doksa,da je tacan i nakon par godina i da je otporan kao magarac.

Da,na izlazu iz tog ispravljaca.

i dalje ne postavljaš slike.

Evo slika pojacala sa regulisanim napajanjem u privremenom kucistu od kompijutera: http://tinypic.com/view.php?pic=2nj9f28&s=5#.UkF2w4Zi1FA ,http://tinypic.com/view.php?pic=52ynuv&s=5#.UkF3b4Zi1FA , http://tinypic.com/view.php?pic=68bwap&s=5#.UkF33YZi1FA

Koristi IMG linkove.

Prevuci pa desni klik Copy, a onda u temi gde hoćeš da postaviš Paste.

Ali zasto se ne menja napon na izlazu kad menajm otpor na potenciometru?
