Nordmende re1200

Za 8033.

Zeon druze hvala za semu, Sta da radim sa ovog Nordmenda , povadjeni sitni tranzistori , ni on nije los ali nemam semu. Jos jednom hvala.

U kojoj zoni su povadjeni tranzistori. Ako je samo izlazni pojacavac, to se lako resava zamenskim, ali ako je tjuner iskidan, onda predstoji veliki posao projektovanja i pravljenja blokova od pocetka..sto je naporan posao, ali znacajno laksi od restauracije prastarim komponentama.

Nema na čemu.

Vladd izlazni deo je u pitanju, radio radi ok. Ima stk ali oko njih fale delovi. Ako nista ne uradim ubacicu neko drugo pojacalo. Pozdrav.

Upotrebi generičku šemu pa uporedi.

Nema strujno ogledalo u diferencialnom delu mada dosta lici. Icicu polako pa sta bude, u svakom slucaju hvala vam obojici.

Meni je ova slika dala ideju:

Moras parcijalno da skidas semu, da razlucis sta je deo pojacala, a sta zastite i rasprezanje napona.

Lakse je ispratiti signal od predpojacavaca, ako nije nesto razvaljeno, i ubaciti neki savremeni integralac(TDA ili LM, ili cak sklepani BatoMM pojacavac), sto svakako bolje radi, na sve nacine, od tih hibrida iz 80-ih..

Ionako nije "discrete singl ended A class", da bi bilo vredno restauracije...

To je to, desno uokvireno zastita od opterecenja i kratkog spoja, to imam. Gore levo pobudni , i njih imam . Dole levo su 3 tansistora i njih nemam ni na jedom kanalu, 2 u diferencijalu i jedan izvor kon.struje. Zeon ovu semu sto sipostavio vrednosti otpornika se vecinom poklapaju sa mojim slucajem i moguce je da su na ulazu pnp tr. Vec mi se javljaju ideje, ma popravice tebe zoki. Pozdrav.

Eto. neka korist i od mene.

Vladd u krajnjem slucaju ubacicu neki lm ili tda. Pozdrav.

Koji je napon napajanja izlaznog stepena?

+-35 do +-38 zavisi kako kad ali tu je.

Ako ništa drugo onda: http://www.ebay.com/itm/LM3886...m4d5ab49964:g:GekAAOSwcB5ZJavq

Zeon pnp su u diferencijalu, to mi je dovoljno za pocetak . Ja sam ovog nordmenda platio 1000 din, polako cu da ga cackam, a razmisljam da izbacim ove stk i da ubacim tranzistore darlingtonce. To sam na jednom uredjaju uradio i extra radi. Ma volim ja ovu starudiju.

Ma znam, jedan je sa Limuda a drugi sa KP-a ili su oba sa KP-a.

Matori nordmende je procvrkutao, pustio sam u rad jedan kanal. Izbacio sam stk i ubacio TIP142 TIP147, bias privremeno sa 2 diode. Zvuk onaj sto se kaze starinski, niski tonovi na pretek. Pozdrav.

Znači isplati se malo budžologije.

Mora malo, a ITT me zeljno ocekuje. Pozdrav.

Samo napred.

deluje lep i velik hladnjak unutra

Jeste veliki hladnjak 21,5x11,5x4,5cm, priblizne dimenzije , mozda sam omanuo za koli milimetar. Danas sam pustio u rad obadva kanala,jedva ugurah tranzistore za bias, trimer je ispod,ustelovacu i zameniti fiksnim otpornikom.Pozdrav.

Vidi se da je Old School.

Konacno zavrsih receiver Nordmende RE1200. Izbaceni stk ubaceni darlington TIP 142-147, zamenjeni svi tranzistori i kondenzatori u pojacalu osim ona dva u ispravljacu. Zamenjeni tranzistori u DC zastiti ( nije radila) . Uradio sam kompetno pozadinsko osvetljenje ( led). Temperatirni senzor imao slab kontakt pa povremeno aktivirao zastitu, i to je reseno.Neko pre mene razzubio ona dva zupcanika na promenljivom kondezatoru, dobio luft. Zvuk , niski i srednji tonovi mogu da prodju, visoki , nisam zadovoljan. U sustini to je to, jos jedan matorac koji me je dobro namucio, ali ipak zauzece mesto na polici. A sada krecem na ITT. Pozdrav svima.

.

Liči na neki Sansui risiver starije generacije.

Da možda neko od Vas nema šemu tjunera Fisher FM335,slab ton u izlazu.

Kako slab ton?
Moguce je da mora na osetljiviji ulaz pojacavaca, onaj od oko 100mV..

Inace sredih konacno jednog dekicu, Grundig RTV360 sa germanijumima u izlazu.

Sada sam napravio komplet iz 1968-e, zvucnici -risiver..2x6W na 8 oma, na 15 oma nislijama(niski Lowtheri) ima oko par W i prelep i prijatan zvuk

Slede oridjidji slike, cim uvezem komunikaciju sa racunaljnkom.
Za sada sa neta..

Vladd lep uredjaj, pogledao sam mu unutrasnjost na netu i to je pravljeno da traje.

Uredjaj koji ste sredili prelepo izgleda,
U vezi fisher tjunera: proban na 3 različita pojačala,tehnics,miida i originalni njegov fisher ca 335 ,rezultat je uvek osetno slabiji ton u odnosu na druge tjunere,ja moram priznati da nemam dovoljno znanja za samostalnu popravku tjunera,pokušaću kod nekog servisera,mada se za ovaj tjuner teško nalazi šema (osim da kupim na e-beju),ali ne znam dali se isplati,u svakom slučaju hvala Vam

Evo ti mala pomoc u bezi fishera, pogledaj koji su integralci u njemu pa trazi semu za njih na netu. Pronadji kolo koje je stereo dekoder pa od njega ka izlazu proprati signal, mozda na tom potu postoji sklop za mute pa tu nesto zeza. Drugo ne mogu da ti pomognem. Pozdrav.

Ili slikaj unutrasnjost, napisi imena integralaca, narocito iz zone koja izlazi napolje, lako ce se prema samim kolima definisati sema i eventualno zona problema.
Seme nema na netu, osim na Ebay za saku dolara..
Ili da se bar sazna na koji ponajvise lici, iznutra, obicno su standardni setovi integralaca..

Ako ima nekakav zvuk, to je dobar znak...a osciloskop bi dosta pomogao..


P.S.

Stari grundinzi imaju strahovitu mehaniku, cak su i prekidaci i preklopnici za pricu, rastavljivi, popravljivi, lako se ciste i prepakuju, ali im je elektronika tanjusna, vrlo neobicne koncepcije, ali koja radi, i pevusi, samo ne treba pokusavati nadogradnju..
Bio mi je gust da imam jedan pojacavac sa germanijumom, red je, i stvarno je "na pola puta" izmedju lampi i silicijuma, sa toplinom zvuka.




_{[Ovu poruku je menjao vladd dana 08.07.2017. u 00:27 GMT+1]}

Hvala vam svima na zalaganju,upravo putujem na jug,prekosutra sam tu i slikaću unutrašnjost tjunera,i popisaću integralce pa ukoliko bude volje krenućemo redom ovako na forumu,ko zna možda će još neko imati sličan problem

Ima volje, to je najmanji problem...

Evo opet zamlate zvane fisher fm 335,
Inegralci su TC9171p,LA1266 i LA3400, tc 9171 dobija uredno napajanje 5 v,la1266 takodje dobija napajanje po datassetu p4 gnd i p7+vcc izmereno 12.62 v,na pinu 12 bi trebalo da bude fm output i tu izlazi ton upravo obakav kakav ide u pojačalo,prigušen ,na pinu 16 je trimer za fm koji sam obeležio markerom i zaokrenuo desno pa levo za po 1mm i ništa se ne dešava,mislim da će ipak morati kod nekog stručnijeg(ili bolje opremljenog)

LA3400(FM MPX, stereo demodulator), izlaz L je sa pina 5, razdvojeno sa elkom, desni, R, izlaz sa pina 8, na elko, pa na lowpass filter, ina izlazni pojacavac(identicno levom kanalu), neki opamp ili par tranzistora, to ne vidim.

FM ulaz je na pinu 2.

ITT 8033 doveden u upotrebljivo stanje.radio sam : napajanje , umesto 37v nekoje nabudzio 27v. Zastita skljocala, hladni lemovi.ploca za memorisanje stanice rashodovana, potenciometri ok. Ne svidja mi se sto potenciometar za pojacavanje stoji na ulazu predpojacala pa iz njega direktno u izlazno pojacalo, cuje se sum kada se smanji skroz. Nije toliko ni bitno , vazno mi je da radi jer necu da ga koristim za svakodnevno slusanje. Zeon i Vlad pozdrav.

Popravljam jedno starca, Marantz 215L.
Potrebna pomoć, kretni kalem zakočio,nije u prekidu.
Kako razraditi?
Podmazati?
Da li da odvijem malo šraf koji drži osovinu?
Hvala unapred.

Moja ti je preporuka da odneseš kod nekog sajdžije. To su ljudi sa živcima k'o sajle i mirnim rukama, a imaju i odgovarajuća ulja za podmazivanje.
Nadam se samo da taj instrument nije dobio neki udarac pa da mu se iskrivila osovina, što hoće da prouzrokuje zaglavljivanje.

Probaj na krajeve osovine kretnok kalema da kapneš malo nitro razređivača i to samo onoliko koliko staje na vrh igle za ručno šivenje.

I sve će da traje dok nitro ne ispari, ondaK će vrlo uskoro ponovo da počne da glavi

Razradio sam kretni kalem, odvio sam malo šraf koji drzi osovinu i proradilo je,kapnuo sam malo nitro, videćemo reakcije.
Pozdrav.

Ako nakon svega dobro radi kani malo ulja sa obe strane osovine.

Uspesno završen posao,sklopljen Marantz MR215L.
Instrumenti rade ,zamenjene sijalice za pozadinsko osvetljenje originalnim,8V 0.250 mA.
Zamenjen jedan otpornik u napajanju.
Metalni delovi prebrisani sa nitro razredjivač,plastični delovi prebrisani deterdzentom.
Miris duvanskog dima je prilično nestao.
Pozdrav.

Odlično, šta je sledeće?

Nema se vremena za ovo ,slika dole.
Grundig STUDIO RPC 350 .
Gramofon Dual 1237a,izrada nove ručice,kupovina zvučnice,igle, disk non stop okreće.
Za nekoga je ovo smeće,ali ovaj Grundig ima fenomenalan zvuk.

poz. svima.
Dobio ovaj vintaz da popravim,jedan kanal vrisnuo.Ima 2sc790+2sa490 u izlazu,ajos je otislo 2sc945 za Ibias,2sc1318,2sa720 i 2sc734 i osigurac T1.6A.
Zanima me ciji je ovaj risiver?
Ima jos i kasetdek i gramofon koji su skinuti.Sve sto se vidi na fotkama je kod mene,ostalo je kod drugara koji mi je i doneo aparat.
p.s. Na rf ploci ima an217 i ha1156.
Na pcb-u ima broj 72-1334.

Mislim da sam bio nejasan.Hteo bih da znam koji model popravljam jer ne postoji nalepnica sa tipom,tj. modelom aparata. Mislio sam da je marantz jer na zadnjoj strani u donjem levom uglu pise broj 2211,pa sam pomislio da nije iz serije 22xx.Ujedno,bilo bi lepo da imam i semu kako bi lakse propratio.

Na nemackom su ti komande, tesko da to moze da bude nesto van tog govornog podrucja.. Plus DIN standard... ciji su elektroliti?

Hvala ti Sasa na interesovanju.
Vidi se po svemu(mislim na C,R,elkose,trandze,pa i na trafo) da je japanski proizvod.Recimo,2sc1318 ima logo mathusite kao i 2sa720;2sc734 je od Tx-a(ako se ne varam to je Texas Instruments firma).2sa490 i 2sc790 su sa logoom,,T,, pa bih rekao da je Tosiba,i.t.d...

Slike govore da je sve to neki japanac za švaopsko tržište.

Da, neki OEM proizvodjac za ko zna koga... dobar primer je mozda Wangine, koreanska firma koja je radila za neku nemacku, prodavalo se preko Conrad-a. bila bash jeftino. Mislim da u ovakvoj situaciji je shema samo misaona imenica...

Al'zato kontejner nije

Biće da je skalamerija "pobegla" iz kontejnera

Slazem se.

Srecom,crklo je samo ono sto sam gore vec napisao.Ibias na emiterskim je oko 8,8mV i 10,2mV za oba kanala.Drugar,inace elektricar po struci, sebe je obavezao da nabavi i ugradi sijalice(ima ih 4+1 komad).Sacuvao je jednu originalnu sijalicu koja izgleda kao osigurac vece duzine a napon za njih je 6.45vrms.Kakve bi mogle da se stave, pa da se risiver sklopi?.

Mogu da se nabave takve sa klasicnim vlaknom, a ima i onih sa le diodama. Jedino sto sam vidjao da je duzina vlakna ili dioda nesto kraca nego ranije kako se pravilo, pa kada osvetljava moze da deluje da ne osvetli dovoljno i ravnomerno sa strane onu povrsinu koju ok osvetli u sredini. Naravno, verovatnoca nabavke ovde je mala.

jedan od primera:
https://leeselectronic.com/en/product/5160.html
jos nekih:
https://www.superbrightleds.co...-fuse-lamp-3022-base-30mm/243/

https://www.kupujemprodajem.co...a-marantz-i-sl-/oglas/73711597

Hvala Zeone.

Potrebna šema,pdf, Dynacord PAA 460.
Ima na netu,ali ne mogu da skinem.
Moze i samo stranica sa šemom.
Hvala.

Evo sa neta PDF servisno uputsvo, Tu ima i sema.

Nece server foruma da primi ! Samo vrti u krug.


https://www.manualslib.com/manual/1152314/Dynacord-Paa-460.html

Pritisnes zeleno download, pa onda resavas "capche". One slike da utvrde da si covek.

Evo

Ma to imam i ja,nego loše se vidi.

U svakom slučaju hvala ti.

Ademare, to je problem što neću da im potvrdim da sam čovek.
Tako su mi jednom sjebali tel.
Našo sam povoljno ovo pojacalo, pa me intresuje šema, inace za 40€ bice koristi za neku prepravku.

U svakom slucaju hvala.

Kod mene se odlično vidi, čudno.

Stigo dyndža

Lep je.

Zeone ne pali me, gde si video lepo svadbarsko pojačalo.

Ovo pojacalo ima zanimljivu povratnu vezu, sa emiterskih otpornika nazad na pobudu.

Mislim da je ovaj trafo slab za 3 para MJ15003/4 po kanalu,ima mesta za veći..
2x60v dc.

Elektroliti 4x6800uF, i tu je moglo da se doda još.

Ali sve sto sam napimenuo je ugradjenu u drugom jačem modelu.

Cenkao sam se sa prodavca, sišo na 30€ , jer nije bila mogucnosti za probu,samo sam ga uštekao i nije palio protekt, sto je bilo najvažnije.
Releje moram da zamenim, kontakti zaprljani.
Igramo se.

Lepota je u oku posmatrača.

Dobar je to snagaš mada malo slabiji al' je bar bulit pruf.

Imao sam prilike da se susretnem sa par tih a i par PAA880, jednim PAA990 i S1200.

Dobri su ti i veoma pouzdani pojačavači!

Za sobno,kućno slušanje odličan.

Pozdrav

Zašto da ne ko nije gadljiv.

Kad smo kod gadjivosti,meni se gade AV šklopocije.

Vala baš, lim poklopca tanji od lima konzerve piva 😀

Potrebna šema izlaznog stepena, mixeta Montarbo 744.

Hvala

Vidi jel neka od ovih pasuje!

Super, biće nešto .
Drugar nabavio mixetu a ne razume se mnogo u elektroniku, pa pokusavamo zajednički da je popravimo.
Popravka na daljinu, mixeta nije kod mene.

Hvala Zeon.
Pozdrav.

Pozdrav drugaru al' gde iskopa tu starudiju?

Dva snagasa, aktivna skretnica i mixeta za 80€.
Ima toga još.
Ja cu za mene jednog snagasa a ostalo njemu.

Slika je sa neta.

Poznat mi taj snagaš, al' i on mator...

Mladji od mene.

A tek od mene, čuj iz '93

Stigla šema

Izgleda ozbiljno sa po 6. Fetova u izlazu!

Zeon da nije malo mnogo 2x80V za 3 para po kanalu?

Mislim da nije, probojni napon je 200V, mene više brine hlađenje ...

Moja greška, gledajući šemu a i sliku u izlazu je deset izlaznih tranzistora mada mi je šema malo komplikovana....

Za slabiji model 7.2 idu samo 3 para po kanalu i 2x80v.

Ali gde god sam se sreo sa fetovima napajanje je dosta visoko.
Imam jednog snagaša trace eliot, samo 2 para 2sk135 2sj50 i isto 2x80v.
Nikad popravljano, znaci tranzistori grcali na tom naponu.

Samo napomena, kod tebe su izlazni u TO3 kućištu!

Obožavam starudiju

HH M900

Imao sam ga na kalu al' baš davno, jedino što tih izlaznih tranzistora nema više al' da budu novi novcati.

Zbog tranzistora sam ga i kupio, 20€+18€ poštarina.

Ha, dobro Ja napisah!

Baj d vej da nisi možda raskupusao neki snagaš a da su ti ostali VU metri. Sklapam sebi jedan i 'oću da turim na prednju ploču da mrdaju a noću i da svetle!

Dzabe da ti kazem da imam kad ne mogu da ti posaljem.
To mi je u srbiju a ja u holandiju.
Tek sledeceg leta.

Gde u Srbiji, krećem da ih pokupim

Stigle tegle za zimnicu.

Lepe tegle, biće zimniceeeee 🍻👍

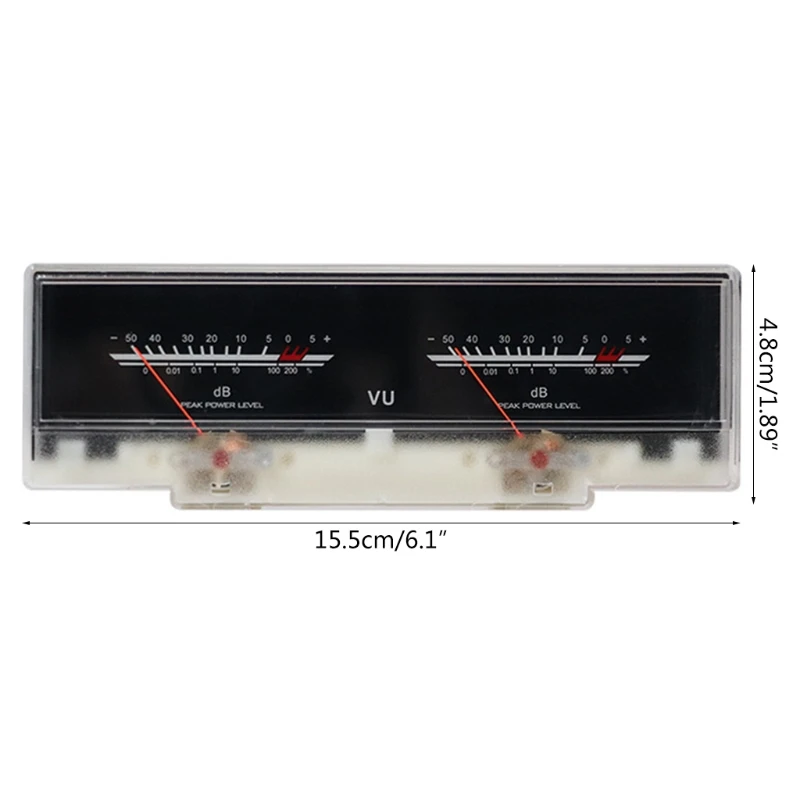

Ima na Aliju baš lepi

Tražio al' ne nađoh, daj link ako se sećaš! 👍

Otkucaš samo : vu analog meter

https://vi.aliexpress.com/w/wh...spm=a2g0o.productlist.search.0

Te sam i Ja naša'o al' su prcoljci, takvih imam punu fijoku, meni su potrebni veći jer je prednja ploča 435 h 190mm.

Jedino da ti izvadi iz mog pojačala

I ti su mali.

E ovakvi:

ovaj simpson nece da valja, otišla kazaljka u minus

Itekako će valjati samo da ih nabavim 👍

Onda je ovo prava stvar za tebe. Malo se isprsiš i to je to



https://www.ebay.com/itm/11639...4BIc%3D%7Ctkp%3ABk9SR5qG0vftZA

Ma ok slika a šta je to?

Ako ti, kao siva eminencija audija Srbije, ne znaš, pa šta mi
mali miševi da radimo. Propast totalna ...

Dimenzije prednje ploče 450x305 mm



https://www.ebay.com/itm/11639...4BIc%3D%7Ctkp%3ABk9SR5qG0vftZA

Da lepo izgleda, izgleda al' biće skuplje nego uređaj u koji bih ugradio!

Ovaj je pravi!

Dok ne stigne da potrazim ako neko ima šemu.

Čuveni Solton, 2 x 150 W/8Ω.

Dolazi mi u jako losem stanju, neispravan, ali nista nije čačkano, tako kaze prodavac.

Sobzirom da su fetovi u izlazu, ako su izgoreli, nece biti neke koristi od njega.

Koliko para toliko muzike, kostao me 20€.

Slika je sa neta!

Taj snagaš ima šest izlatnih fetova po kanala tri crna i tri zelena. Iskreno i nije nešto osim kutije. Baj d vej u glavnom napajanju samo dva elektrolita 15.000 µF/63V...

Da, slika je sa neta, dok ne stigne. To sam i napisao.

Ne ocekujem ja od njega nesto extra, cisto radi zanimacije.

Ima tu mesta za prepravku.

Ima mesta al' to i nije nešto a izgubićeš vreme dok ga doteraš u rad a o novcu da i ne pričam jer se ne zna šta sve treba zameniti!

Da bar ima VU metre

Još nisi pronaso VU metre za tvoj projekat?

Ma ovo pojacalo mi je nebitno, jedino sto vrede hladnjaci i trafo.

Ma nisam još naš'o, i besan sam!

Zeone nemoj biti tuzan, naćićeš kazaljke.

Ma 'oću đavola, nema za neke normalne čitaj male (količina) pare!

Stigla kanta, stajao negde u kokošinjac, jbg.

Uf baš je prljav...mada mislim da je bar 80% ispravaan!

Ako su fetovi ok, popravicu ga, ako ne, ide na gomilu za rezervne delove,trafo,hladnjaci.

Cenim da su ispravni!

Dobro cenis, fetovi ispravni, ali matori, 2SK405 2SJ115.

Idemo dalje, sredjivanje sporednog napajanja i zamena elektrolita.

Elektroliti obavezno i otpornici koji su sumnjivi, a što se tiče tih Fetova teško oni crkavaju osim ako temperatura ne učini svoje!

Naravno komplet rasklapanje i pranje..

Zveknuo veliki kondenzator, malo roštiljao ploču ispod.

I fetovi preživeše!

Radi, probao sa drugo napajanje.

Baš dobro izgore...i to debela veza!

Ničim izazvan došao mi je ovaj matori uređaj:

Čuveni Tehniks iz tamo neke '77, postojala je i verzija sa svetlom prednjom pločom al' su veoma retki!

Kršina matora, ide u preradu.

Ne bih Ja to prepravlj'o osim ako nije 100% gecrkt!

Šta to bi? Otkud odjednom tvoja takva promena stava?
Sve si ti te matorce proglašavao krševima i predlagao
momentalnu preradu.

Jel ovo meni upućeno?

ne,

... Nego meni.

- To su tamo, neki Muški razgovori.

Pa šta ti misliš kome je upućeno?. Tebi, druže, tebi. Šta god se pojavi od tih
matorih stvari na forumu, ti odmah daješ savet da se preradi i razbuca.
Ne brini, neće ovaj u preradu, mada ima dosta da se radi na njemu, ali samo
osveženja. Nije mnogo neispravan. Sviraće opet kako valja.



_{[Ovu poruku je menjao branko tod dana 07.03.2025. u 09:39 GMT+1]}

za Tu marku ne znam da li ima delove?

Možda ima za Technics. 😉

https://www.technics.com/global/

.

Najzad Ćirica! (pisano Ćirlicom al' forum prebacuje u latinicu)

Polako privodim kraju moje tandrkalo.
Zamenjen trafo,nekih 10tak malih otpirnika, 4 tranzistora BC, glavne elektrolite takodje jer je jedan otišo u kratsk spoj, i zamenio kondenzatore na ulazu, bili elektroliti stavio blok.

Srecom izlazni tranzistori 2sk405 2sj115 su svi ok, zato sam se i poigrao da ga sredim.

Pozdrav de sledece avanture.

Bravo, kažem Ja da su Fetovi ispravni!

Samo malo poradi sa ožičenjem, ovako k'o špageti vestern.
