Naručio sam sa ebay pločicu sa TPA6120, bila je 7-8 dolara, super se čuje. Kad na to dodaš trafo, konektore i kutiju, taman dolaziš do 40 koje si planirao.

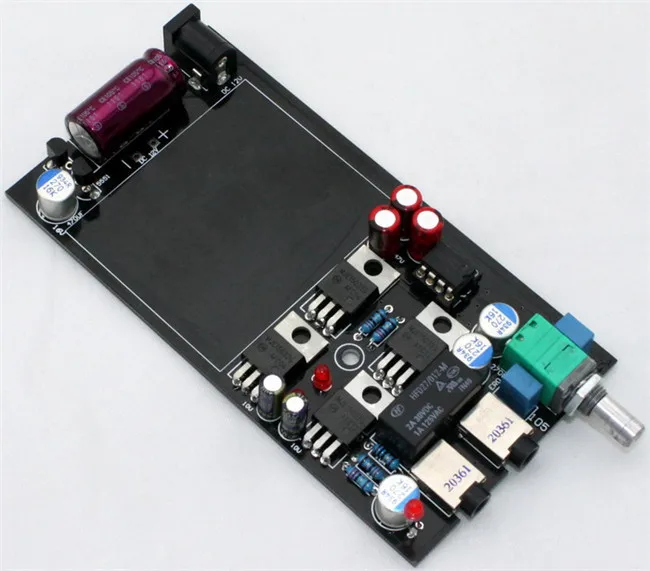

Ovaj prvi je kit i treba uložiti i završiti ga.
Ovaj drugi je kompletan i odmah upotrebljiv.
Proceni sam.

Odlucio sam se za ovaj E11, e sad danas sam merio napon na izlazu za slusalice, telefon je Honor 9 (0,129v na 1khz eq off, sve flat), smesno...sto se tice ovog pojacala negde sam procitao da je fabricki gain 8x, jel to znaci da bi imao oko 1V na izlazu pojacala? Jel postoji mogucnost da se poveca gain da dobijem min 2.5-3V, pojacivac mu je OP2604...

Sumnjam da bez neke velike prepravke ali itekako vidljive može da se nešto radi oko OP2604.

Pojacivac moze da se promeni sa NE5532 itd...ovi NPN/PNP tranzistori na izlazu su pretpostavljam za pojacanje struje...?
Znaci ne resava problem samo promena otpornika? :(

Možda i može, jel imaš šemu uređaja? I koji su to tranzistori, tj. njihove oznake?

2x MJE15032 + 2x MJE15033...Semu nisam uspeo nigde da nadjem, jedino kad mi stigne amp pa onda da ga studiram. :)

Moguće je da su sa donje strane SMD otpornici, al' da sačekamo da stigne.

Ja vec duze vreme koristim ovo pojacalo [url=https://ludens.cl/Electron/audioamps/AudioAmps.html][/url]
samo sam u izlazu stavio BD139-140 kao i BD139 za temperaturnu stabilizaciju, radi perfektno sa NE5534.
Treba procitati ceo tekst kako je kolega dosao do ovakvog resenja

A nešto ovao:



https://www.gearbest.com/headp...essories/pp_757158.html?wid=21

Tu nema priključak za slušalice.

S obzirom na cenu i to da je cevno pojačalo, nabaciti priključak za slušalice je najmanji problem!

Ma nije problem sto nema prikljucak za slusalice, problem je sto to trosi struju ko ludo, ja treba akumulator nosim sa sobom hehe..
Treba mi amp sa ugradjenom baterijom, znaci da bude portabilan da mogu da ga koristim na putu itd...ovaj bear je dobar ali je vise za kucnu varijantu. Vec sam narucio E11, sreca pa sam nasao gotov proizvod sa baterijom, kuciste nije nesto estetski uradjeno, bitno da je sve spakovano i da moze da se koristi odma.
Cena je 37$, da sam uzeo samo kit (plocu bez baterije i kucista-20$) verovatno bi me kostalo mnogo vise i ko zna kako bi ispalo. :)
Honor 9 ima mnogo slab izlaz za sluske, ali je bar kvalitet reprodukcije prilicno dobar, koristi AK4376 cip...u pocetku sam mislio da uzmem neki DAC jer telefon podrzava OTG funkciju, ali s'obzirom da su oni dosta skuplji i da verovatno ne bi dobio neko vece pobolljsanje9(u ovom rangu cene), odlucio sam se za ovu varijantu..

Evo kako izgleda:

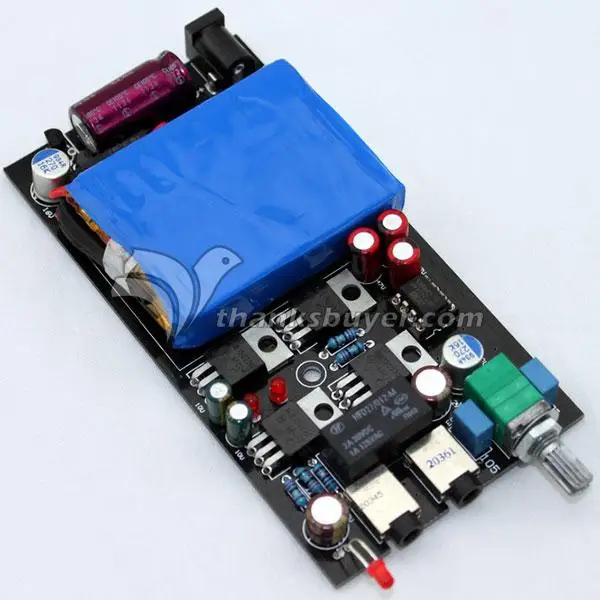

Ovako spakovan dobro izgleda.

Cekaj bre, sta ce ti 2.5V na izlazu za slusalice? :)

Tebi treba preamp a ne amp... A ni 5532 nije u mogucnosti da povecava gain u nedogled. Ja kad sam eksperimentisao s njim okej je za manje pojacanje ali nikako da preterujes jer dolazi do ogromnih promena u zvuku. Ne mogu da ih nazovem distorzijom ali ne zvuci lepo.

Ma u redu je tih 2,5V, jer ako su slušalice 60 Oma to mu dođe 100mW snage.

A zašto ne bi uzeo neke kvalitetnije BT slušalice?
Imao sam prilike ove da čujem i, mogu ti reći, gruvaju.
https://www.gearbest.com/earbud-headphones/pp_625960.html
Za sumu, koju si spreman da daš, možeš naći kvalitetne.

Ma sada je kasno za predloge, amp je pazaren.

Ja druze volim glasnu muziku da slusam povremeno, sluske mogu da izdrze vecu snagu, tako da to nije problem, jedini problem mogu da budu moje opne ako preteram. :)


zeoN_Rider , slusalice su pioneer SE M390, na 2.5v signal ispada negde oko 195mw po kanalu, vec probao... samo kad pustam toliko glasno muziku obavezno na ekvilajzeru obaram freq od nekih 900hz-3khz, da koliko toliko zastitim usi heh, inace slusam kratko samo da me prodje merak sto bi se reklo. :D





Pa gotovo sad, vec sam narucio amp, mada kuci imam 5 para slusalica, sve zicane sad mi samo jos sa BT fale. xD

Ma meni je sve jasno.

Stigo amp danas, testirao sam ga malo na zvucnoj, pustio 1v/1khz signal i na izlazu pojacala je bilo oko 4v(bez load-a, pot oko 90% ), e sad imam 2 problema, za mob. koji ima 0.130v izlaz, 4x gain nece mnogo da mi zavrsi, drugi problem je sto se pojacalo mnogo gusi kad pustim neku pesmu koja je ''bass heavy'', vec na nekih 50% pocinje distorzija, izgleda da ne moze da isporuci dovoljno struje, sta mislite u cemu je problem i sta mi je ciniti?

Ja bih počeo od adekvatnijeg napajanja.

Jel mislis na povecanje napona ili da ide preko ispravljaca direktno? Ovo drugo sam probao, skidao sam bateriju, prikljucio na 12v ispravljac(5a) i ista stvar, nema nikakve razlike, cak se i mali ''brum'' pojavljuje, verovatno zbog trafoa...

E sada već nemam ideju. Zabrinjava me mali ulazni napon i verovatno ga nekako treba povećati.

Evo malo sam eksperimentisao, zamenio sam ove smd kondenzatore sa 16 na 35v, povezao preko boost konvertora na 18v, nema distorzije, cist zvuk, a BAS kad udari sliku pred ocima pomera ...oko 400mw po kanalu daje na 32ohm-a (signal sa zvucne), sad mi je potrebna pomoc oko promene otpornika za gain, ugradio bi onaj mali klizni prekidac za L/H, pa po potrebi, da mogu da ga koristim i kao pre-amp...



Pretpostavljam da su ovi otpornici za podesavanje gain-a, ali nisam siguran koje vrednosti da menjam i za koliko da slucajno ne sprzim pojacivac, mada zamenio sam 2604 sa 5532 dok ne resim, pa iako izgori nista strasno.

Pronađi otpornike koji su između pinova 1/2 i 7/6 i pronađi na koji pin ulazi signal.

Ova 2 otpornika u sredini su 1K, jedan je izmedju 1-2, drugi 6-7, ako si na to mislio?

Hm, ne vidim baš dobro ali ajde ovako. Taj otprnik od 47K povećaj a time ćeš povećati i pojačanje. Ne vidim kolika je vrednost otpornika između pina 2/6 i mase.

Zamenicu ove otpornike od 47k sa 67k pa cu probati...jel si mislio na ove od 220ohm-a?

67K je malo a što se tiče 220Oma to ne vidim gde je zalemljeno.

Povecanjem 47k otpornika ne pojacava se signal, ali povecanjem/smanjivanjem ova dva izmedju 1-2 i 6-7 pin gain se drasticno menja. Zamenio sam 1 otpornik sa 5.6k(najmanji koji sam imao) i na tom kanalu pojacanje je bilo 20x vece od ulaznog signala, signal na ulazu je bio 0.2v (sa telefona), a na izlazu pojacala 4v...e sad pretpostavljam da je ovo preveliko pojacanje, primetio sam na mute da ima malo suma, nista strasno, gotovo i da se ne cuje, neke druge promene u zvuku nisam primetio, da li je pametno da ostavim ovako ili da malo smanjim vrednost otpornika?

Ako po nivou odgovara ne menjaj ništa.

Odgovara, hvala za pomoc, sad mi ostaje samo da nadjem neki nacin da ubacim 2 punjive baterije od 9v u kuciste, to ce biti najtezi deo heh...

Mehanika tj. harver je najteži.
