Koji frekventni?
Koji motor?
Kako si to spojio?
Jel sve ispravno?

Ako se ima napon a motor ok struja mora proteci i to rezultira vrtnju!

Daj slike,daj podatke!

Mogu sutra da ispitam namotaje, motor je 075, a regulator 1,5
fotografije https://www.ginekolog.ba/ARTMEDICA/Izvodjenje.html
Regolator kad se upali displej radi...

_{[Ovu poruku je menjao zemljani dana 06.03.2019. u 10:47 GMT+1]}

9.5 oma na sva tri namotaja...podatke sa ploce motora okacicu kasnije...

Motor 1260 0brtaja, mehanički reduktor na 120, kosinus 0.71, snagu 0,75, napon u trouglu 230.
Rgulator kad se upali mjennja se na dugmetu step 1,2,3,4,5,6,7,8,9 A,B,C,D,E, na dugmicima gore dole vrjednosti....

_{[Ovu poruku je menjao zemljani dana 06.03.2019. u 10:42 GMT+1]}

Da li si probao taj motor bez frekventnog regulatora? Da je motor neispravan regulator bi to prepoznao i iskljucio napajanje a tebi prikazao neku gresku na displeju.
Da li imas uputstvo za pustanje u rad tog frekventnog regulatora?
Sta pise na displeju pre nego sto menjas step?

Nisam probao, nemam trofaznu utičnicu, ali bih mogao preko kondenzatora...
pise 0, ali moram da provjerim da li je uvjek isto... Upustvo nemam
Javljam

Uputstvo.
Prvo proveriti kako je programirano, u kom rezimu da radi.

Koliko vidim to je monofazni regulator. Ako je tako trebao bih i prevezati motor u trougao 230V, sad je u zvezdi 400V.

Ovo bi trebalo da je uputstvo za taj tvoj uredjaj.. proveri povezivanje i podesavanja, pa javljaj sta se desava...

Prespojio sam motor u trogao i čitam upustvo, svima Vam mnogo hvala

Displej: kad se upali 0 na, drzao sam dva dugmeta gore dole da se vrati na podrazmjevano, možda pola minute, pojave se na crvenom tri linije kao e i dvije nule, a ne off
mozda trebam duze drzati, pokusao sam i podesvati po tabeli vrjednosti, ali motor ni makac

Nikako ne ide i nije do motora. Proučavao sam i uputstvo i pokusavao da ga resetujem na fabrička podeševanja ili rucno podesim te vrjednosti.

Prilikom paljenja izlista C.12, 5C, 1,5 , P.12 , 0 što je valjda mod u kome je trenutno podešen.

https://www.youtube.com/watch?v=c4Dw7N9LzSU

Pitanje je kao ga naterati na OFF...

e. Now activate the STEP/STORE button in 2 sec and while
pressing the button press the ▲ button for forward or the ▼ for reverse. Note that STEP/STORE must
be activated else dose the motor stop.

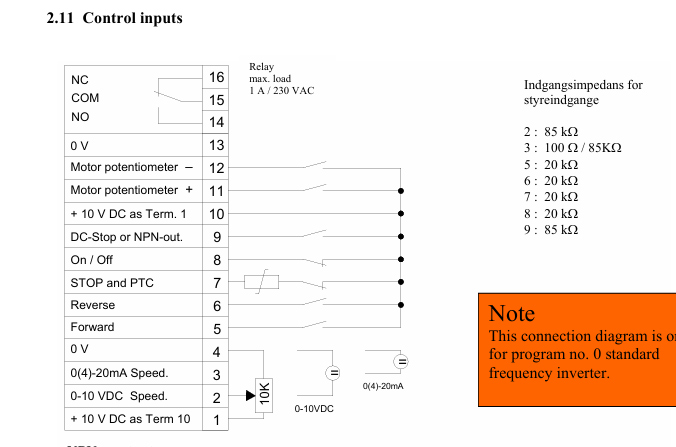

Jesi li povezao one zice sa klema sto su isecene. Imas u uputstvu semu tasteri,potenciometar ja vidim da su bile spajane zice sa klemica 1,2 i 4 sto moze znaciti da je bio povezan preko nekog potenciometra za regulaciju br obrtaja.
Mada imaju i one 10,11 i 12 mozda enkoder nevidim u uputstvu kako se iskljucuje....

Kada pokusavam da ga natjeram na off... drzao sam dva dugmeta zajedno, ali se pojave samo tri vodoravne crtre na zelenom displeju... drzao sam i minutu ali to je to... sva tri dugmeta nisam pritiskao...
Nisam spajao nista sa one druge linije pinova... mada bi mi trebali vjerovatno prekidac za start i drugi za stop i mozda kocioni otpirnik...

Da ne citas ti proceduru za resetovanje eror stanja ( trip)?
Frkentnim upravljas preko vanskih prikljucaka.

Hvala Vam još jednom, javiću sta se dešava...

Ako sam dobro razumio ,najednostavnije, trebao bi da spojim tačke 10 i 8 (prekidač)

Popodne će doći majstor...







http://www.elitesecurity.org/t500741-0#3862868

_{[Ovu poruku je menjao zemljani dana 16.03.2019. u 10:24 GMT+1]}

Majstor je sredio regulator, medjutim masinski sklop koji sam osmislio daje mali hod, ma dva mjesta ima malo lufta.

Još malo pomoći
Pokusavam da frekventni regulator koristim ne samo za smanjenje brzine nego i za izmjenu smjera, pa mi nije jasno kojim putem da krenem.
Zadatak bi bio da se motor okrene jednam pun krug u ljevo i zatim u pun krug u desno i to je to.

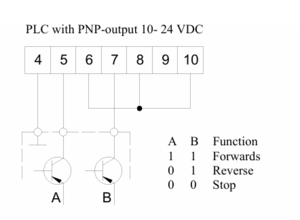

Već imam nožni prekidač putem kojeg pokrecem mašinu, a upustvu imaju izlazi za naprjed - nazad
Da li to treba da se samo isprogramira ili se ide sa nekim krajnjim prekidacima, plc, ili prikqučivanjem racunara.
meni je porebna samo ta funkcija jednom za uvjek.
unaprjed hvala



<sub>[Ovu poruku je menjao zemljani dana 05.09.2024. u 22:25 GMT+1]




[Ovu poruku je menjao zemljani dana 05.09.2024. u 22:27 GMT+1]</sub>

Trebace ti neki ekscentar na osovini koji ce da okine krajnji prekidac.
E trabace i neki relejcic za samodrzanje.
Jel bas mora pun krug tj 360 stepeni ili moze malo manje?

Hvala Veselinoviću, ima mjesta za kraknji preklidače, mislim dva mehanizam se završava zubčastom letvom, odmosmo čekicem i "nakovnjem" za cijepanje kamena, sa druge strane su zubčanici, nekada je bio kotur kojim se ručno potezačo gore dole, umjesto toga dodao sam jedan zubčanik koji ima pola kruga zuba, a pola je prazno tako da ne bi moralo čitav krug nego je i pola dovoljno.

Mislim da bi trebala dva krajnja prekidača i dva releja za samodržanje, za gornju i donju poziciju.
Da li da idemo preko ovih ulaza za naprjed nazad ili je bolje da se ide ovaj ulaz za relej pa da se programira funkcija releja jer vidim da ima i ta mpgucnost ili se isto hvata pa je jednostavnije bolje? Tu smo komšije pa bi mogli da se vidimo na kafi.

Ide se na ulaze napred/nazad. Ne na relej.
Dva releja sa samoodrzanjem i to je to.
Jedan prekidac jedan relej, uslov je ako uzmes prekidace sa no+nc sa nc postavis na red suprotnog releja da ga gasis. No ti pali relej.

ziki_the Hvala, mislim da kontam, javiću kad montiram.

Ne radi ulaz 5 za drugi smjer, 6 radi , spajao sam i direktno tačke 10 i 5 nista, prvo sam probao promjenu smjera sa preklopnikom sa 10 na 5 i 6 ide u jednom smjeru kad preklopim stane.
Da li da pokusavam sa relejem?

Ne znam kako ti je podeseno u frekventnom, da li su fabricka podesavanja.
Koji frekventni je u pitanju?
Na rele imas samo izlaz statusa, kako mislis da upravljas izvrsnim kontaktima releja?
Znaci ulazi treba da se podese.

nasao ulaz na 6/7 a ne na 5/6

Nije na fabričkim, i druge se stvari razlikuju od upustva, rekoh da probam ulaz do i proradi, ljepo mjenja smjer, kontam i to se može još podesiti, sad ću da izvedem ovo sa relejima. Brzina se smanjuje na F. ali kao da pada i snaga sa brzinom, a trebalo bi mi obrnuto,

Hvala još jednom.

Proveri da li su odgovarajuci parametri za motor ubaceni.. Moras podesiti frekventni prema motoru.
