[ valerijan @ 23.05.2019. 23:35 ] @
Skrpio sam ovo Led hi-tek čudo koje reaguje na zvuk.



Zamisao je da radi i sa mp3 plejerom ili diskmenom ali je očigledno signal isuviše slab tako da treperi samo kad povežem na pojačalo (slušalice).

Dva sata sam proveravao kabliće i spojeve jer nije reagovalo (na diskmen) pa sam već hteo da otvorim na MZ temu o prirodnim preparatima za smirenje. A onda sam se "setio" pojačala.

Šta treba da "ubacim" pa da sklop počne da reaguje na zvuk mp3 plejera/diskmena?

Verovatno znate, ali ipak navodim: baterija 9v, otpornik 330 oma i tranzistor 2n3904.
[ gilopile @ 24.05.2019. 00:26 ] @
Daj semu:)
Povecaj vrednost otpornika. Duplo pa probaj.
Ako rikne nesto, nisam svracao ovde :D

Salim se, nepaznjom lako mozes ostetiti audio ic

[Ovu poruku je menjao gilopile dana 24.05.2019. u 01:37 GMT+1]
[ ZAS011 @ 24.05.2019. 08:23 ] @
Stai BC517.Darlington, veće pojačanje.
[ valerijan @ 24.05.2019. 15:54 ] @
gilopile / ZAS011 hvala!

Pazario i pokušao sa BC517 "Karingtonkom" ali nije uspelo.

Danas sam priključio mp3 na male zvučnike za računar, pa na izlaz za slušalice ovu Ledenu napravu i reagovalo je. Izgleda da sam preterao i nešto spalio jer je posle svetlelo bez prestanka, kao kad sam povezao samo bateriju - otpornik i Led. Verovatno je 2n3904 nastradao.

Da li iimate još neku ideju za pojačavanje signala ili da prekrojim neke druge zvučnike za računar.

Možda Josip Klobučar može da pomogne?



Mada bi mi odgovaralo da rešenje bude što jednostavnije...
[ samuki @ 24.05.2019. 16:30 ] @
Po kojoj semi si radio? Napravi ovako 😀
https://circuitdigest.com/elec...ircuits/simple-led-music-light
[ valerijan @ 24.05.2019. 17:58 ] @
^ nije mi jasno kako da preradim za jedan Led?

Ovo sam "napravio" (copy paste 7%) od skice koju si mi ponudio.

To je šema po kojoj sam radio, samo što sam sad ubacio ZAS011-ovu draganu BC517.



izvor
[ samuki @ 24.05.2019. 18:07 ] @

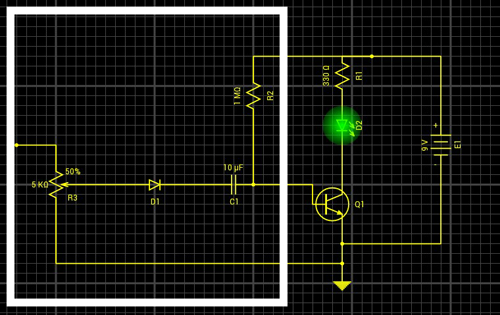

Moras dodati kondezator na ulazu od 1uf -10uf i otpornik 1M.


[Ovu poruku je menjao samuki dana 24.05.2019. u 19:18 GMT+1]

[ djoka_l @ 24.05.2019. 19:18 ] @
Poslušaj šta ti čiča kaže

samuki ti je napravio šemu koja je dovoljno jednostavna, a ništa na njoj nije suvišno.
Onaj otpornik od 1 mega oma ti služi za polarizaciju tranzistora.
Onaj elektrolit ti je filter, propuštaš samo naizmenični signal iz izvora, a ne puštaš jednosmerni signal ni u pojačavač ni nazad u izvor signala.

Možda bi mogao da izbaciš diodu i R3, ali ovako je možda bolje.
[ samuki @ 24.05.2019. 21:20 ] @
Tranzistor obicni bc547 ne karlington ! 😀
[ valerijan @ 24.05.2019. 22:14 ] @
djoka_1 / samuki ovo je komplikovano za moj uzrast!

Zbunjuje me sve uokvireno belim :(

1. Koja dioda je D1?

2. Kako treba da je povežem? Pre otpornika R3 ili posle?

3. Kako treba da okrenem otpornik R2 i plus kondenzatora (ili je keramički) koji ide do baze tranzistora?


[ samuki @ 24.05.2019. 22:27 ] @
Dioda 1n4148, poslije potencimetra a prije kondezatora.

R2 ? Okreni kako hoces !

Kondezator, minus prema diodi a plus prema bazi tranzistora.
[ valerijan @ 24.05.2019. 22:45 ] @
Odlično!

Moram da kupim te nove delove, pa kad "sklopim" javljam!

Biće još pitanja...


[ samuki @ 25.05.2019. 09:51 ] @
Nemoras diodu ako ne kacis na zvucnik. Mp3 ima slabi signal probao sam na mobitel i radi po ovoj semi.
[ valerijan @ 25.05.2019. 10:14 ] @
Auuu, pa kako sad 12V?

Imam ovaj kondenzator, pa čak i 1n4148 diodu ali nemam Potenciometar 5K i otornik 1M (samo desetak 150K i 100K).

Pokušaću da danas pazarim, nisam znao da će ispasti ovako "komplikovano".

Odlično što je šema ispitana i proverena :)


p.s. sad lepo vidim da je ono LED jer je ima i strelice, nisam ih video na pvom primeru.
[ samuki @ 25.05.2019. 11:23 ] @
9 ili 12 v isto je to 😀!

Provjereno na protuboardu sa baterijom 9v. Nisam imao 330r pa sam stavio tri od 1 k😀

5k potenciometar i dioda samo ako ide na zvucnik na mobitel ne treba.
[ valerijan @ 25.05.2019. 23:14 ] @
Ne ide zvučnik. Samo treba da signal zvuk aktivira Led (samo "puls" / tempo).

To znači da izbacujem potenciometar i diodu.

Koji je radni napon C1 10μF?

Da li je to još jedan otpornik 100k ubačen između emitera i baze?

Na tvojoj fotografiji ne vidim da pre Led diode ide 330.

[Ovu poruku je menjao valerijan dana 26.05.2019. u 00:29 GMT+1]
[ samuki @ 26.05.2019. 09:17 ] @
Napravi po zadnjoj semi, kondezator od 16v, moze i od 10v i 25v .

Jeste dodan otpornik od 100k.

Izbaci diodu i potenciometar.
[ valerijan @ 27.05.2019. 08:06 ] @
U redu, hvala.

Danas idem po kondenzator i bc547, kupio sam 1n4148 (čuvaću ih za crne dane :).

Bio sam tamo pre dva dana ali su me "sasekli" pitanjem o Džontra Volti za Kond, pa sam se pokunjeno vratio samo sa diodama.

Otpornike ću da spojim paralelno (tu konstrukciju već imam, ali je rogobatna) ako nemaju od 1M pa će valja da proradi. Javljam!
[ SASA M. @ 27.05.2019. 09:44 ] @
pazi samo da te ne salete ovaj put sa snagom otpornika, da se ne vracash opet neobavljena posla ;0
[ samuki @ 27.05.2019. 09:57 ] @
E tako to ide kad muzicar bavi elektronikom😀

Mogu pitati jel bc547 c ili bez c!?
[ valerijan @ 27.05.2019. 11:10 ] @
Omladino, "dajte" i snagu otpornika dok mi jos vazi BusPlus!
[ samuki @ 27.05.2019. 11:18 ] @
One malecke ! 😀

1/4 Wata
[ samuki @ 27.05.2019. 14:17 ] @
I bc 547 ima drugaciji pinout od 2n3903.
[ valerijan @ 27.05.2019. 20:38 ] @
^ ovo mi je baš važno, već sam ga "priheftao" pogrešno. Pazario sam B i C verziju :)
Citat:
samuki : E tako to ide kad muzicar bavi elektronikom...


Jedan od istaknutijih dometa mog muzičkog iskustva je pritiskanje Play na kasetofonu koji reprodukuje zvuk Speak and Spell mašine na početku Home Computer Kraftwerk-a dok su drugi pokušavali da je odsviraju :)



Ne bacajte drvlje i kamenje na mene, pogledajte početno rešenje (koje je radilo na pojačalu). Ulaz, baterija, Otpor i trandža.
Na nivou je "projekata" za zimski, letnji ili prolećni raspust. Nisam znao da će se ovako zakomplikovati, a neophodno mi je.

Na temu:

P r o r a d i l o j e !

ali kada priključim bateriju i kabl Led polako zasvetli do maksimuma i tako ostane. Tek kad pošaljem "puls" (maksimum jačine) počne da se pali i gasi.

Takođe, utišavanje tona prati svetliji Led. Ovo mogu da rešim nekim prekidačem ali miožda postpji neko elegantnije rešenje?

[Ovu poruku je menjao valerijan dana 27.05.2019. u 21:50 GMT+1]
[ samuki @ 27.05.2019. 20:56 ] @
To je 2u1 😀 svijetli kad je ukljuceno i treperi kad je muzika😀

Na onaj otpornik od 100k dodaj jos jedan paralelno od 100k.
[ valerijan @ 27.05.2019. 22:09 ] @
U S P E L O !



Dodajem još par pitanja (ideja) samo da popusti početna euforija (negde oko 7am)... :)

[Ovu poruku je menjao valerijan dana 27.05.2019. u 23:33 GMT+1]
[ valerijan @ 28.05.2019. 23:09 ] @
Sve radi odlično. Mnogo mogućnosti :)

Juče sam malo sredio pločicu jer je tokom isprobavanja pretvorila u kupus a trebalo bi da definitivno pronađem i neko kućište. Sačekaće vikend.

Mota mi se kroz glavu jedna "ideja". Da li je moguće da, bez obzira na jednak - uniformni signal, nekom intervencijom dobiti Fade in svetla?

Da u katkom Vremenskom roku prođe od 0 -> 100%

(prva je nakon priče o pin rasporedu)

_
[ samuki @ 30.05.2019. 17:20 ] @

Mota mi se kroz glavu jedna "ideja". Da li je moguće da, bez obzira na jednak - uniformni signal, nekom intervencijom dobiti Fade in svetla?

Da u katkom Vremenskom roku prođe od 0 -> 100%

Ne Kontam !?
[ valerijan @ 30.05.2019. 20:16 ] @
...kad "muzičar" objašnjava elektoničaru :)

Kada puls putem ulaza pošalje signal, Led odmah maksimalno zasvetli.

Da li puls može da pokrene "proces" osvetljenosti nule do maksimuma?
(naravno da postoji ON/OFF za ovu opciju jer i ovako radi odlično, a mogu i sam signal da formiram tako da Led prati)

okvirno:

[ samuki @ 30.05.2019. 21:32 ] @
Probaj dodati komdezator od 47 do 100mf paralelno otpornicima 100k. Vidi koji najbolje odgovara.
[ valerijan @ 30.05.2019. 22:18 ] @
Ova nauka ti ide kao Dobar dan...

Nemam takav kondenzator ni približno (samo one od 10mf). A voltaža?

Da li i ovde važi ovo pravilo koje sam pronašao u knjižici da ako se urađaj napaja sa 12V treba da bude 12 ili (sigurnije) više V?

I ako nije previše pitanja, šta tačno radi kondenzator u ovom slučaju?
(da ne "prepisujem" nego da pokušam da shvatim delić te priče)

[Ovu poruku je menjao valerijan dana 31.05.2019. u 02:30 GMT+1]
[ samuki @ 30.05.2019. 22:30 ] @
Koliko imas tih od 10mf? Ako imas pet povezi ih paralelno. Da treba od 16v.

Probaj ta dva od 10mf paraleno.
[ djoka_l @ 30.05.2019. 22:30 ] @
Ovako ne ide, ne uči se tako elektronika.

Ovaj kondenzator u ulaznom delu kola napaja se iz izvora koji daje napone reda nekoliko desetina mili volta. Nema teorije da ti tu stigne 12V (ma ni 1V). U nekim normalnim uslovima, nigde u kolu se neće pojaviti više od 105% napona napajanja (dobro, ne pričamo o bobinama u automobilu ili tako nečemu).

Uzmi pola kile kondenzatora koji imaju probojni napon od 10-20 V, pa ako neki prosvira, promeni ga. Stavi BILO ŠTA.
[ valerijan @ 30.05.2019. 22:48 ] @
Citat:
samuki:
Koliko imas tih od 10mf? Ako imas pet povezi ih paralelno. Da treba od 16v.


Pazario 10, jedan otišao u aparaturu, ostalo ih 9! :)

Pokušaću.

djoka_l U redu, hvala.


p.s. djoka_l video da "brzo" učim pa me ofira "ne uči se ovako" da mu ne skinem tezgu :)
[ djoka_l @ 30.05.2019. 23:30 ] @
Ma jok, nego tvoja pitanja pokazuju da baš ništa ne znaš.
To ti je isto kao da ja tražim od tebe savet u vezi muzike, a ne znam note.

Šta misliš o ovoj kompoziciji: na na naaa naa na naa
(fali mi kraj)

Ako imaš 10 puta manji kapacitet, staviš 10 puta veći otpornik i dobiješ istu stvar.
A to bi ti bilo jasno da znaš da je vreme za koje se kondenzator isprazni t=RC, pa je onda pražnjenje kraće ako je manja otpornost kroz koju se prazni konenzator i obrnuto. Takođe, ako je kondenzator većeg kapaciteta, duže se praznii obrnuto. To su elementarne stvari.
[ valerijan @ 31.05.2019. 01:25 ] @
Stara kineske mudrost kaže: svaki je početak težak u kući koja nije tesna jer joj deca nisu besna.

Ovo: "na na naaa naa na naa" izgleda kao AC/DC Thunderstruck tako da ti nedostaje još "naaa na na".



samuki povezao sam kao što si naveo i čini mi se da sada start nije više tako grub, ali moram da sve umrežim sutra. Ostaviću obe verzije.

Kad sam napisao "obe" i ponovo pogledao ovu djoka_l kompoziciju (dva slova i pauze) pomislio sam koje bi tek mogućnosti otvorila još jedna Ledara, pa da naizmenično reaguju na zvuk (opet sa opcijom On-Off). :) Priča koja nema kraj...

[ samuki @ 31.05.2019. 15:09 ] @
Kako mislis naizmjenicno da reaguju ?
[ valerijan @ 31.05.2019. 19:09 ] @
Prvo jedna, pa druga...pa opet prva pa druga :)

Puls pokrene prvo jednu (pa se ugasi) a sledeći pokrene drugu. Kada se ona ugasi proces se vraća na početak tj. Led 1.
[ samuki @ 01.06.2019. 10:14 ] @
Mislim da to ne moze sa tranzistorima, mozdaa sa nekim Ic .
[ Smartowi @ 01.06.2019. 10:32 ] @
LM3915
[ valerijan @ 01.06.2019. 22:57 ] @
Citat:
samuki: Mislim da to ne moze sa tranzistorima, mozdaa sa nekim Ic .


U redu. Meni je ovaj tvoj sklop odličan. Radi upravo ono što sam želeo.

Uvek mogu da podelim signal na dva kanala jer ću ionako da napravim još jedan primerak.

Levo -> Led 1; Desno -> Led 2

Kad si predložio IC (pored New Order ICb) pomislio sam na 555 tajmer.

Citat:
Smartowi: LM3915


Interesantan je LM3915, ali sam pronašao samo kao indikator jačine signala a to podrazumeva da nekoliko Ledara bude aktivno istovremeno.


^^ & ^ (da nastavim u duhu kineskih pouka i tradicije) Možda nešto ovako?



Ovo gore je šema za verziju sa SMD otpornicima, a oni su sitni za moj uzrast. Tako da bih išao na ovo, mislim da je okvirno isto.



izvor, odnosno ova vezija sa više otpornika za svaki Led



Da li bih nekako mogu (kad i ako se odlučim) da se rešim viška dioda (a da ne nagaravim obrve) tako da nemam Vremenske praznine / pauze prilikom smenjivanja rada dve. Možda da ostavim samo prvu i petu? Tako bih imao po 4 pauze posle svake ali u tom slučaju skraćujem trajanje osvetljenosti.

U ovoj verziji gubim ono što imam u samuki-jevoj a to je da mogu da produžim trajanje Led-a i da ga pokreće zvuk. Ovde to radi potenciometar.

[Ovu poruku je menjao valerijan dana 02.06.2019. u 00:53 GMT+1]
[ gilopile @ 02.06.2019. 05:58 ] @
Citat:
Ma jok, nego tvoja pitanja pokazuju da baš ništa ne znaš.
To ti je isto kao da ja tražim od tebe savet u vezi muzike, a ne znam note.

Šta misliš o ovoj kompoziciji: na na naaa naa na naa
(fali mi kraj)



Citat:

Stara kineske mudrost kaže: svaki je početak težak u kući koja nije tesna jer joj deca nisu besna.

Ovo: "na na naaa naa na naa" izgleda kao AC/DC Thunderstruck tako da ti nedostaje još "naaa na na".


E stvarno: Thunderstruck :D hahaha.

Tacno je ta stvar :)

Salu na stranu, djoka_l je odlicno objasnio, kao i uvek.



[Ovu poruku je menjao gilopile dana 02.06.2019. u 07:29 GMT+1]
[ samuki @ 02.06.2019. 09:15 ] @
Ove seme sto si postavio to je lm555 i cd4017, nemozes sa njima audio signal pretvoriti u paljenje led ova.😀

Treba lm 3914, 3915 il im3916 on moze na audio signal i da radi tockasto ili linijski
[ samuki @ 02.06.2019. 09:23 ] @
Ako samo hoces da ti led naizmjenicno svjetle bez obzira na audio signal onda moze i ta sema! Mogu se izbaciti neke led diode .
[ valerijan @ 02.06.2019. 12:54 ] @
gilopile: Baš tako. djoka_l o o o d l i č a n !

+

samuki naručiću ovog lm555 i cd4017 kineza da testiram i tu skalameriju. Odlično je što može da se izbaci Led.
Ubaciću i ležišta tako da mogu da kombinujem raspored.

Dok doputuje najverovatnije ću da sklopim i LM3914 varijantu. Vidim da košta oko 200rsd + ostatak delova.

Kad završim javiću ili ako bude još pitanja :)

Prelazim na sklapanje drugog BC547 za stereo puls rešenje. Kupujem komšijama čepove za uši!


[ Smartowi @ 02.06.2019. 15:18 ] @
Meni se više svidja 3915,deluje mi živahnije( čini mi se da brže reaguje),ukoliko pin 9 ne vežeš na minus napajanja pali se svaka dioda posebno
[ djoka_l @ 02.06.2019. 16:22 ] @
Citat:
naručiću ovog lm555 i cd4017 kineza da testiram i tu skalameriju. Odlično je što može da se izbaci Led.


Nabavi nekoliko LM 386, to ti je mnogo bolje nego da se zezaš sa pojedinačnim tranzistorima. Pretpostavljam da nikada nisi radio stabilizaciju radne tačke tranzistora. Sa ovim se ne brineš o takvim sitnicama i sve radi kako treba.
[ samuki @ 02.06.2019. 17:59 ] @
Sto ce lm358? Napravili smo predpojacalo sa bc547 samo da spoji na lm3914,5,6!
[ samuki @ 14.06.2019. 13:23 ] @
Dokle je doslo sa ledicama? Sta se pravi ?
[ valerijan @ 15.06.2019. 12:07 ] @
samuki upao sam "malo" u život-zonu sumraka koje ni Ledilice nisu uspele da obasjaju. :(
(nisam primetio da je prošlo 12 dana)

Uglavnom, aparatura radi po PS-u.

Pazario sam sve sem 1μF za LM 3914 led komplet. Nije bilo sve na jednom mestu pa sam i tu vrebao kad i kako...

Imali su samo 2.7K umesto 2.9K.

[ samuki @ 15.06.2019. 14:24 ] @
Za probu moze i bez 1uf! Samo na ulaz stavi od 10uf.
A taj od 2k9 sluzi da se mijenja intezitet svjetlosti led dioda tako da treba eksperimentisati ili staviti trimer od 5 k.
[ valerijan @ 17.06.2019. 19:01 ] @
Odlično.

Imam 10μF 25V iz prethodne "avanture".

Trimer nemam.
[ samuki @ 17.06.2019. 21:39 ] @
Netreba ti sad trimer poslije, moze taj 2k7. ☺
[ valerijan @ 17.06.2019. 23:15 ] @
U redu.

"Sklopih".

Ne radi :(

Proveravam...
[ valerijan @ 17.06.2019. 23:41 ] @
...možda sam "malo" okrenuo naopako signalku :(

Uglavnom, radi opet samo na pojačalu i to linijski (reaguju na intenzitet signala).
(meni je i ovo veoma interesantno ali bi bilo dobro i smenjivanja dioda)

Spojio sam DOT i S1 (plus i 9) na prekidaču. Imam prekidač sa dva položaja, tri kontakta.

Baterija 9 (dnosno 8.6V).



[Ovu poruku je menjao valerijan dana 18.06.2019. u 01:15 GMT+1]
[ samuki @ 18.06.2019. 09:03 ] @
Slab signal !

Izbaci diode obadvije i otpornik 10k pa javi.
Znaci samo kondezator ostavi na ulaz.
[ valerijan @ 18.06.2019. 21:58 ] @
"Skinuo" diode i 10k.

Samo konstantno svetli :(
[ samuki @ 18.06.2019. 22:07 ] @
Sve svijetle a nema signala ? Vrati 10k otpornik.

[Ovu poruku je menjao samuki dana 18.06.2019. u 23:18 GMT+1]
[ valerijan @ 19.06.2019. 17:59 ] @
^ 10K vratio LED signalizaciju ali opet mora da ide na pojačalo.

[Ovu poruku je menjao valerijan dana 19.06.2019. u 19:11 GMT+1]
[ samuki @ 19.06.2019. 21:34 ] @
Dobro , vec imamo pojacalo, ono sa jednim tranzistorom 😀.
Spoji na ulaz ic lm3914 i da radi.
[ samuki @ 19.06.2019. 22:15 ] @
Sto si napravio sa led , samo umjesto led i 330 r stavi otpornik 4.7k ili dva od 10k , i komdezator 10uf.
[ valerijan @ 21.06.2019. 17:50 ] @
samuki, da spojim ove dve "mašinerije" u jednu?

Prvu, umeto na LED da "odvedem" do PIN 5, plus umesto 330r da ubacim 4.7K ili 2 x 10K?

U tom slučaju ću da pravim duplikat prvog rešenja je neću da ga "kvarim" ni za ćelavu glavu!

(na ovoj šemi si izbacio drugi 10μF, onaj koji ide paralelno sa 1N diodom i 10K (a posle druge 1N).
Izbacio sam obe 1N ali pitam da ti možda nije promakao taj drugi?



[Ovu poruku je menjao valerijan dana 21.06.2019. u 19:10 GMT+1]
[ samuki @ 21.06.2019. 19:27 ] @
Da spoji dve u jednu, masinerije.

Naravno nego duplikat, ono sto radi nediraj, napravi trecu sa otprornikom 4k7 u kolectoru tranzistora.

Posto nemas taj kondezator od 1uf , stavi od 10uf.

Stavi i te dve diode, kad imas ispred pojacalo sa tranzistorom.

Trebalo bi da proradi.
[ ZAS011 @ 21.06.2019. 20:48 ] @
Aj' sad malko ja, glupi, da priupitam gde nestadoše diode za ispravljanje audio signala?

http://static.elitesecurity.or...m3914-led-vu-meter-circuit.gif

Umesto 1N4148 trebali bi staviti neke šotkice tipa BAT4x.
[ samuki @ 21.06.2019. 21:04 ] @
Tu su diode , nego sam reko da ih izbaci i da proba bez njih direkt na audio signal. Ali izgleda da je slab signal pa treba napraviti i pojacalo ono sa tranzistorom.
[ ZAS011 @ 22.06.2019. 01:28 ] @
@samuki
Pošto ne znamo unutrašnju konstrukciju tog LM, da predpostavimo da ne voli negativan napon na ulazu (negativna poluperioda ulaznog signala).

A ako bolje pogledaš http://static.elitesecurity.or...LED-Display-Driver-Working.gif nema negativnog napona stavljen pot između +5 i mase

Nemoj zbunjivati pionira. Ako tako nastaviš, nikada neće postati omladinac
[ samuki @ 22.06.2019. 09:18 ] @
Mp3 player nema toliko jacine , treba pojacalo da bi radio.
[ ZAS011 @ 22.06.2019. 11:34 ] @
Ok, ne mora diode, ali zato može da se poigra sa referentnim naponom.

Na primer:

[ valerijan @ 22.06.2019. 13:17 ] @
ZAS011

Zabolela me glava od "nove" terminologije!
(šotkice, negativna poluperioda, referentni napon)

Ušao bih u crvenu zonu zbog lemilice, da sam menjao "raspored" nakon ovih vaših poruka!

Čekam rezultate referenduma, ne trepćem i ne dišem kao goli krtičji pacov...


p.s. nikad od mene omladinac :(
[ ZAS011 @ 22.06.2019. 15:55 ] @
Nemoj samo da se bacaš u bedak i zavlačiš u rapidograf
[ samuki @ 22.06.2019. 16:40 ] @
Dioda vec ima u lm3914.
[ ZAS011 @ 22.06.2019. 17:37 ] @
Ajmo dalje: Smanjivanjem referentnog napona smanjuje se i opseg potrebnog ulaznog signala za uključivanje svih LEDara.
[ valerijan @ 23.06.2019. 11:07 ] @
Iz rapidografa ili ne, pratim ali ništa ne preduzimam (lemim) dok se ne dogovorite šta i kako...

ukratko, ako ste nešto propustili

Prva samuki-jeva naprava mi radi odlično.

Druga ELEM-a varijanta isto radi dobro ali samo na izlazu za slušalice na pojačalu.
(možda je čak i "jači" led od onog "mog" rešenja za osnovce sa kojim sam započeo temu)
[ valerijan @ 24.06.2019. 17:01 ] @
Ne pomeram se, ne dišem, čekam...ali nisam baš Hrkalovićka pa da mogu da se skamenim i govorim iz stomaka!

Šta i kako dalje, omladino?
[ samuki @ 24.06.2019. 19:28 ] @
Hoces da eksperimentises sa referentnim naponom ili da napravis jos jedan sklop sa tranzistorom ?
[ valerijan @ 26.06.2019. 21:04 ] @
Najjednostavnije rešenje!?
[ samuki @ 26.06.2019. 22:02 ] @
Probaj ovako.
[ valerijan @ 27.06.2019. 21:29 ] @
Hvala!

Pazario danas 1μF, 1k i 10k pa se nadam da ću tokom vikenda da uradim.

Trebalo bi da nabavim protoboard jer bih brže menjao raspored.
(ovi na KP oglasima su svi kao dostupni 24č, a kad nazoveš obično su prisuni posle 20č)

Ovako dok skinem, sa onom pletenicom, prođe pola sata da dobijem čistu površinu.

Pa još kad secnem "pipke" otpornicima (pa ih posle vraćam)...muka pionirska!
[ valerijan @ 03.07.2019. 20:25 ] @
Kasnim, znam.

A najgore je što nisam nišrta uradio jer sam sad ispao iz ritma :(

Da li sad ovo što predlažeš treba da zameni 6, 7 i 8 pinove prethodnog rešenja?

Ako je tako, onda: skidam 3.9k koji spaja 6 i 8 + skidam 2.9k koji je spajao 6 i minus.

Umesto tog rasporeda na 6 i 7 (spojeni) ide 1K, a na 8 ide 10k.

?
[ samuki @ 03.07.2019. 21:56 ] @
Da, probaj tako!
[ valerijan @ 04.07.2019. 20:47 ] @
samuki, ovo izgleda radi?!

Samo treba detaljno da prođe test...

Probao sam sa jednom Ledarom.

Važno: radi bez prve naprave. Samo 3914.
[ samuki @ 05.07.2019. 13:52 ] @
🆒 👏
[ valerijan @ 10.07.2019. 16:26 ] @
samuki, sve radi.

Hvala još jednom što si mi (strpljivo) pomogao da napravim ove skalamerije!



p.s. biće još pitanja (već se naziru) povodom dalje razrade projekta, ali to još nije aktuelno :)
[ samuki @ 12.09.2019. 21:29 ] @
Dokle se doslo? Dosta odmora 😀
