To mozes da ustanocis i ommetrom, ako bas zelis da spajas slusalica na izlaz za zvucnike treba ti otpornik.

mosno je. znači 4 žice

da bi koristio neprepravljane slušalice tj 3-žično povezivanje, trebao bi da na vodove rr+ i rl+ staviš elektrolite od odprilike 470 do 1000 mikro
pošto su sva 4 izvoda na polovini napajanja valja malko dc rasprezanja.
(plus ka radiju minus ka l ili r kanalu slušalica) i da ne koristiš rr- i rl- nego baš masu.
otpornici na red sa slušalicama su poželjni

Obavezno otpornici.

.

Zašto:
- masa sa napajanja
- čemu služe elektroliti u liniji sa slušalicama

Evo odgovoricu Vam ja kolega Zeon. Izlazi su u mostnoj vezi i na njihovim krajevima ima DC komponenta oko 6-7VDC zbog toga trebaju sprezni kondenzatori. Izmedju mase napajanja i polumostova izlaza se sada uzima signal prema slusalicama.Zato se koristi masa napajanja.

@Living Light Hvala na jasno nacrtanoj šemi!
Hvala i @zeoN_Rider , @guja011 , @SASA M. i @mosfet BJT na savetima.

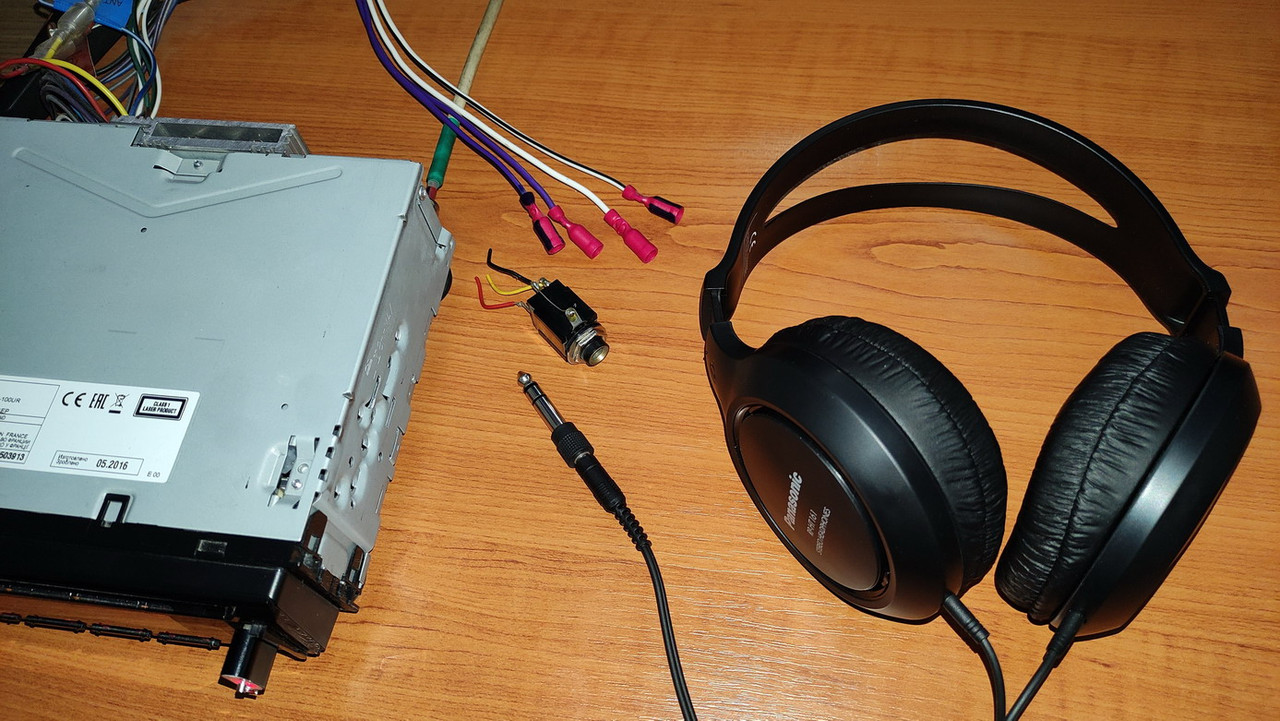

Sutra krećem sa povezivanjem. Vidim da će najbolje biti da sve elemente (utičnica, kondenzatori i otpornici) montiram na neko parče pertinaksa sa već postojećim lemnim tačkama, to je bolja opcija nego da sve bude lemljeno u vazduhu jedno na drugo. Čak bih mogao sve to da ubacim u jednu malu kutiju, pošto na ovoj 6.3mm utičnici imam navoj za montažu kroz rupu fi 10mm. U tom slučaju će tri žice ulaziti u kutiju i sa druge strane će biti utičnica. Da, pretpostavio sam da ću trebati i otpornike na red sa slušalicama, video sam to u starom Yamaha pojačalu, tu je iznad 6,3mm utičnice stajala pločica sa dva otpornika od 220 oma (ako se dobro sećam šta sam video pre 20 godina :-) ) i bili su poveći, oko 20mm dužine i 6-7mm u prečniku. Tada sam se pitao zbog čega su ti otpornici vezani za slušalice tako gabaritni, verovatno zbog toga ako neko napravi kratak spoj na kablu pa da ne stradaju izlazni tranzistori.

Da, otpornici idu od 220,330 pa do 390 Ohma u zavisnosti od snage pojacala...

Malo mi je to čudno, aku su dva pojačavača u mosnoj vezi a napajaju se jednostrukim naponom onda mislim da između dva izlaza nema ofseta tj. jednostrukog napona

Mada ni ova veza prema masi nije loša bar će biti upola snage, e tada je baš potrban kondezator.

Zamalo da odustam od projekta jer sam čitao na netu da su neki uspeli da izgoru izlaze radija prčkajući sa ovim. Reko' neću valjda biti te sreće. Merio sam napone na izlazu između tačaka RR+ (kao i RL+) i mase radija i tu dobijam konstantnih 5.8V DC napona sa oba izlaza ka masi. Istih 5.8V DC napona dobijam i između RR- i RL- krajeva i mase. Nemam šemu izlaznog stepena ovog radija ali moja laička pretpostavka je da su ovi izlazi simetrični prema masi (što valjda znači da kao izlaze mogu da upotrebim i RR- i RL- krajeve ako bih hteo). Meni je bilo interesantno to da između samih RR+ RR- RL+ i RL- izlaza ne dobijam uopšte nikakav jednosmerni napon, na unimeru je svo vreme stajala "0" dok sam pipalicama ispitivao sve kombinacije. Pretpostavio sam da elektroliti za spregu sa slušalicama moraju biti radnog napona od minimalno 16V (prva veća vrednost iznad napona napajanja) možda najbolje 25V u ovom slučaju, ali pošto takve nisam pronašao u delovima koje imam pronađoh samo ove od 1000uF/35V radnog napona. Što se tiče otpornika prvo sam pokušao sa vrednosti od 470 Ohma ali su pravili preveliki otpor pa sam se zadržao na 330 Ohma.

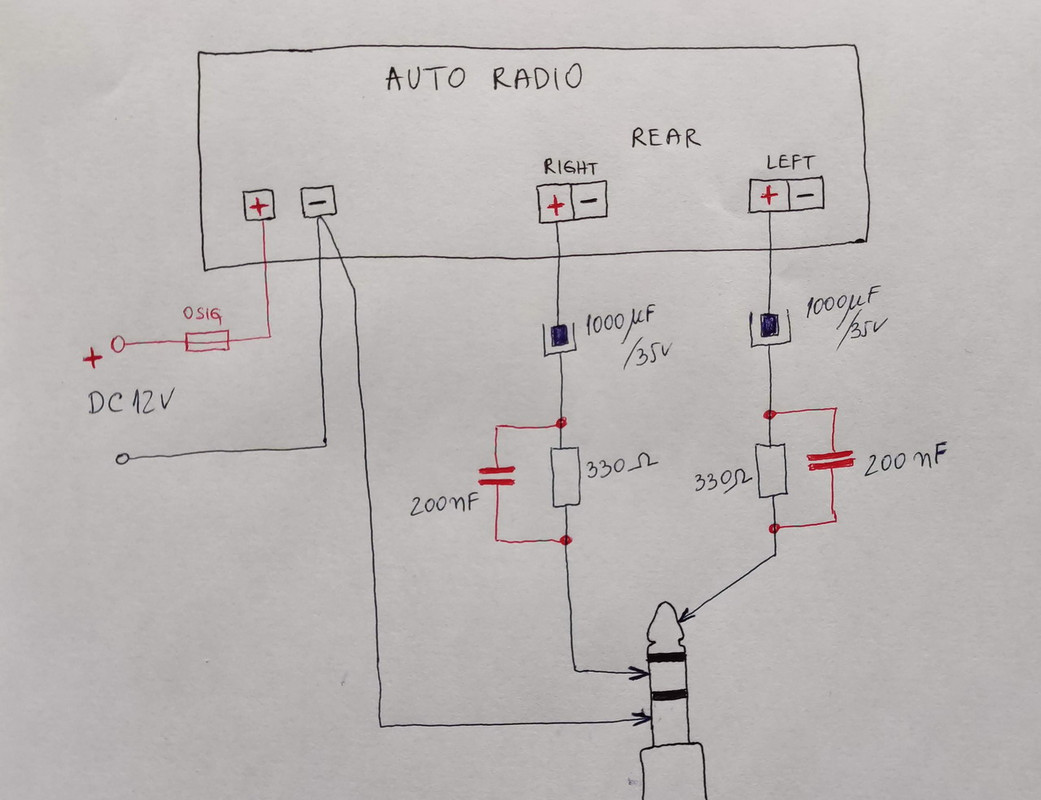

Sklopio sam sve po šemi koju je poslao @Living Light i stavio sve u kutijicu.



Pošto nisam uspeo da pronađem neku od onih četvrtastih kutijica u koje se smeštaju DIY projekti FM špijun-buba (a da ne bih naručivao neku sa oglasa, pošto sam hteo da uložim 0 dinara u ovo) pronašao sam zadovoljavajuću alternativu u vidu okrugle kutijice od tableta. Jes da nije elegantna kao četvrtaste kutije, ali šta je tu je.




Za povezivanje kutijice sa izlazom radija sam iskoristio kineski činč kabl od 4m, koji sam odvojio na stranu kao škart interkonekt kabl (jer nema onu pletenicu mase obavijenu oko srednje žile) ali ne smeta kad su u pitanju izlazni signali, što je bio slučaj ovde.



Čak sam sa jedne strane ostavio činč konektore (bilo mi žao da ih sečem) pa sam zato na samim izlazima radija montirao ženske činč konektore na RR+ i RL+ a na masu sam se spojio krokodil štipaljkom na šasiju radija.
I mislio sam da sam tu završio sav posao. Međutim nisam bio zadovoljan zvukom. Basovi su bili perfektni ali što se tiče visokih tonova oni su mi zvučali nekako previše mutno (možda zbog tog otpornika od 330 Ohma vezanog na red). I setih se da pokušam da malo pojačam prisutnost visokih tonova tako što ću spojiti neki blok kondenzator paralelno otporniku koji ide na red sa slušalicama, tako da visoki mogu da "preskoče" prepreku i odu u slušalice.



Eksperimentalno sam utvrdio da najbolje rezultate daje kada sam zalemio kondenzator vrednosti od 200nF. Tek tada je sve zvučalo perfektno (bar onoliko koliko to može da bude mojim ušima od preko 40 leta i na ovim jeftinim Panasonic RP-HT161EK sluškama). Idealno bi bilo da sam imao vrednost kondenzatora od 180nF pošto sam primetio da visoki znaju da budu previše izraženi na muzičkim fajlovima koji su iz vremena "loudness war" ere, dok na muzici iz ranijeg doba i FLAC fajlovima sve zvuči perfektno.

Uglavnom sada je sve sređeno i slušalice perfektno sviraju.
