Napravi novu po nekoj oprobanoj šemi i batali taj krš!

Promašili ste temu kolega Zeon...imam sema zastita vrv najvise od svih, ali hocu da vratim ovo u rad, jer je to originalno i po meni dobro uradjeno, samo da slabi majstori nisu raskantali masinu bilo bi dobro. Ceo internet sam prekopao uzduz i popreko i nema seme,sema izlaza ima, ali ovo ne. Izgleda da su oba pojacala bila kod istog majstora,koji ih je na isti nacin rasklopio i nije vratio delove na mesto. Postavicu slike sutra da vide kolege, mozda neko ima u furdi tu plocu ili semu neku. Hvala u napred.

A u čemu je promašaj teme?

Pa to je promašaj teme, što Vi mene savetujete da napravim novu zaštitu, a ja ovde tražim originalnu mašinu da podignem iz mrtvih.

Obzirom da šeme nema a kako stvari stoje izgleda da niko nema savetujem da se turi neka proverena pločica i završi priča, ovako može da traje u beskraj.
Znam čoveka u Ukrajini koji ima šemu al' trenutno se bavi drugim poslom!

Neće valjda u beskraj, nacrtacu shemu sto je ostalo od nje pa da probamo da pogadjamo šta gde ide.Samo sam sada ovog vikenda radio na poslu po 16h pa nijesam stigao da nacrtam to.

E nasmeja me, čuj da pogađamo, u pitanju je elektronika nema pogađanja nije ovo vašar ili buvljak!

Jesi li probao pretragu pomoću ruskog pretraživača jandeks? Gugl sad često brljavi sa ruskim rezultatima.

Evo preko Googla , covek okacio 600 SN , kaze da su skoro ista ?!

Jedino sto na semi nema velicine .

https://forum.cxem.net/index.php?/topic/47072-fusion-paa-600p/

Inace na samom uredjaju je naziv na Engleskom - Latinicom ?



Evo i ovde ima :

https://forum.vegalab.ru/showthread.php?t=73660

Kazu da je to Ukrajinsko iz 90-tih pa da su pisali Latinicom ?

A gde je tu šema zaštite?

To je sve sto ima na netu o tom pojacalu. Cak ni model nije isti . Cudo je da ima i ovo koliko je u pitanju opskurno pojacalo .

To se već u prvom postu već znalo!

Nema, sve već viđeno a najviše je oglasa!

Nema seme naravno, danas ili sutra cu da je nacrtam pa da pogadjamo sta fali. Po slikama ili na neki drugi ili treci nacin.

E taj "treći" ako ne pomogne onda propala stvar 😃😎

Evo slike kako to izgleda, vidi se sta fali.

Samo par elektrolita i dva tranzistora.

Nisam jos završio precrtavanje šeme. Sa strane vodova, vidi se da C7 i VD8 nikada nisu ni lemljeni. Dakle oni ne idu. Fale C1,C2,C3. VT3 i VD4. Ona dva IC su monolitni OP koji imaju izvode kao 741 operacioni. Samo ne znam još čemu služe ovde. VT3 je po svemu tranzistor srednje snage koji ukljucuje rele a po razmaku izvoda se vidi da je to nesto kao nasi BD139,BD 237 u kucistu TO-126. Tako da,polako imamo već nešto.

Kad god mi je bio potreban pogon releja tu je VD139 završavao posao.

Stavicu neki BD naravno tu. Ide NPN tranzistor po polarizaciji kao drugi tranzistor Darlingtona koji ovde sluzi kao prekidac, iliti drajver relea.

Ma sedi prvo skini šemu! Da se Ja pitam a ne pitam se trebalo bi mi maks 15min.

15 minuta vremena treba i meni kad ih imam. Medjutim u ovome slucaju treba vise vremena jer je aparat težak i treba ga okretati i razlemiti otpornike radi merenja itd,itd. Pa i ovi OP treba da se provere cemu sluze tu. No ,niko me ne požuruje,snagaši su lično moji.

_{[Ovu poruku je menjao mosfet BJT dana 16.04.2024. u 12:58 GMT+1]}

Prosto, izvadi štampu zaštite van kutije.

Jes, ali me mrzi da razlemljujem sve one kablove.Pa da sebi pravim dupli posao. Ovako cu, sporije ali bez puno razlemljivanja.

Gubiš vreme a tako se i ne radi kada se sređuje nešto nepoznato!

Ma da, svako ima svoje principe. Danas cu valjda stici da se malo poigram sa tim.

Čisto sumnjam al'ajde da vidimo!

Evo seme, brzinski crtano, nekada cu da precrtam kako treba,sada je i ovo O.K

Iskrivi vrat

Ne iskomentariše ga,al vrat iskrivi! Ha,ha šalim se. Ovako sa te šeme može da se vidi sledeće,da zastita radi sledece stvari:Ukljucivanje snagasa se vrsi tasterom (power sw),postoji neko kasnjene ukljucenja zvucnika, DC zaštita ali čini mi se samo od pozitivnog napona, Onda postoji zastita od pregrevanja izlaznih tranzistora sa termistorom po meni taj deo kad se pregreje gasi relej, to u slucaju da ventilator prestane sa radom ili slicnog stanja. Oznacio sam koji delovi fale. Uglavnom kondenzatori, tu razmisljam da stavim recimo sve od 100 uF pa da vidim sta ce se desiti.Tranzistor VT3 ide BD 139 ili slican.

Nisam komentaris'o jer ne želim da se hvalim kao da se razumem 😎😃

I od negativnog, preko 20K u bazi darlingtona.

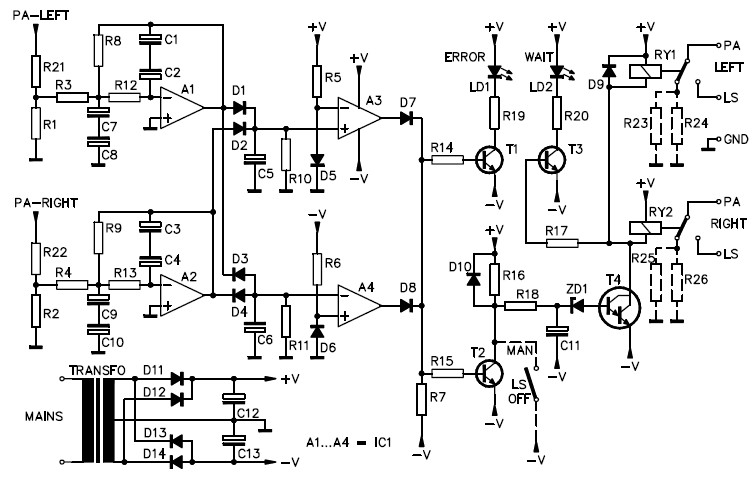

Evo dve šeme koje imaju sličnosti, možda nekome zatreba a i pomogne:



pic hosting

Slobodno komentarisite svi. Probacu da sredim ovo danas,sutra. Plus trebam videti zasto izlazi daju preko 40VDC na zvucniku. I to svi, ni jedan nije ispravan od 4 koliko ih ima u ova dva snagasa. Uvali mi covek neispravne i čačkane snagase samo tako. Dobro je samo da nisu skupo placeni, nego je ipak veci problem sto je neko povadio delove a ne upisa koji su bili tu ili ostavi neispravne na svome mestu,sto vadis to, da se neko muci sa nekim stvarima koji nisu normalni kod obicnih popravki fabrickih(neradjenih) snagasa.

Izbaci to rusko đubre, ostavi napajanje i turi nešto modernije a takođe i nešto što lepo izgleda.
Ovaj snagaš k'o da su na frontu pravili.

Neću,hoću da ih vratim u fabricko stanje,bavim se i ozvucavanje i oni ce biti dobri za monitoring ili za manji PA. Ima da ih popravim "ne zvao se Ja Lorimer"!

OK, al' kome posle da uvališ te krševe, ne zaboravi da si potrošio ono naj bitnie a to je vreme koje teško da možeš da nadoknadiš.

Bitno je da oni prorade i odu u rental isplatice se oni polako.

Ma 'oće đavola, možda neki vašarski šator!

Radilo se nesto oko snagasa i dobio sam pravilan rad zastite. Postavio sam sledece delove na svoja mesta C1-100uF 16V,C2-47uF 25V, C3-100uF 16V. VT3-BD 139, Vrednosti kondenzatora sam dobio tako sto sam malo eksperimentisao od manjih vrednosti ka vecim te gledao slike snagasa na netu itd itd. Sada idem da sredim izlaze.

Najzad, nacrtaj novu šemu sa svim izmenama.

Izlazi su jako cudnog kova. Jer je napon napajanja +- 70VDC a izlazni tranzistori imaju na sebi pola od toga. Mirise mi na "G"klasu. Jer pored izlaznih tranzistora snage postoje i jos jedni tranzistori koji su redno vezani sa izlaznim tranzistorima. Cudan inzenjering. Videcemo kako to radi kad se osposobi.Merio sam i deluje mi da na jednom snagasu su svi tranzistori ispravni ovako na merenje.

Čudno, ne deluje tako kad se gleda, mada po šemi je tako.

<sub>[Ovu poruku je menjao zeoN_Rider dana 19.04.2024. u 14:41 GMT+1]

[Ovu poruku je menjao zeoN_Rider dana 19.04.2024. u 14:42 GMT+1]</sub>

Evo da se javim da su prva dva izlaza proradila kako treba. Naime, neko je cacko oko ulaznih dzekova a oni su u ovome pojacalu jako specificni jer se preko njih bira nacin rada,mono,stereo bridge. Raskacio je mase i prekidac za bridge,napravio papazjaniju i eto zbog toga nije radilo kako treba. Sada samo to treba vratiti kako je i bilo. Staviti log potenciometre jer su ovi linearni stavljeni i onda ce da bude jedan snagas u full-u odradjen a onda drugi uraditi je pesma,mada da ne baksuziram...

Bravo
