To je slično onim T12 što su kopija hakko vrhova. Elektronika za njih je ista i ja sam za mene pravio ploče po ksger šemi. Regulacija radi i za T12 a i za te JBC. Tu JBC sam veoma kratko koristio i poklonio sam je drugaru a što se mene tiče dobra ručka i dobri vrhovi.
Ploču za regulaciju bih ti poslao al nemam ih više. Postaviću ti šemu ako ti nešto znači.

Ja sam nabasao na ovu semu bez mikroprocesora.
Nisam probao nikad, ali kazu da radi.

Prvo pitanje je kolika je trajnost vrhova. Meni ne treba da radi po ceo dan već
pomalo i treba mi precizan vrh. JBC T210 i T245 imaju ntc otpornik za kontrolu
a ne termo par.
Ta analogna šema je za T12 sa termo parom koji je kako izgleda redno vezan
sa grejačem, evo šeme:

Branko,
Ove JBC lemilice odn vrhovi/grejaci imaju termo par kao davac temperature, a ne NTC otpornik. Trecu godinu sam u pecalbi u jednoj firmi gde se koristilo vise od deset Weler
lemilica, koje se upale u 7 ujutru i gase u 15h. Vrhovi su menjani na 2-4 nedelje, jer ni pomenuta firma nije vise sto je nekada bila. Na moju inicijativu kupljeno za probu 4 JBC lemne stanice.
Omladinci se odusevili kako to fercera. Od nula do sto - za sedam sekundi! Original vrhovi traju po nekoliko meseci, a naveo sam njihovo radno vreme. U medjuvremenu je nabavljeno i nekoliko
kineskih klonova, mislim da su T3A, sa 245 drskom, isto su ova deca prezadovoljna. Jedan od tih tehnicara je kupio klona i koristi kineske, klon vrhove, koji su cca 12 Eu, kaze da mu traju
vec godinu dana. Jes da rezim rada kod njega nije kao u firmi, ali i taj period po meni je OK. Ako se budes odlucio na kupovinu nabavicu ti linkove trgovaca na Aliju, jer i tamo ima svakojakih, znas i sam.

Čitam temu i nije mi jasno da kupujete lemilice od kojih samo boli glava.
Iskreno nikad' ne bih menjao Weller WTCP-S, vrhovi i dan danas dostupni. Zamenom vrha sa različitim indeksom menja se i temperatura samog vrha.

Nema termo parova, nema regulacione elektronike i radi dugi dugi niz godina, meni radi preko 40. godina!
Izvinjavam se ako sam pokvario temu!

Sve je to super al je malo zeznuto lemiti smd i razni današnji sitniš od komponenti sa takvim lemilicama. Ove su ti kao da držiš olovku u ruci dok lemiš a vrhovi se menjaju za par sekundi na živo i imaš kalibrisanje za svaki vrh kao i odgovarajući profil koji menjaš isto za par sekundi.
Vrhovi postižu temperaturu veoma brzo, kao što već napisa @ foxhunter1 od nula do sto za par sekundi 🙂

Za veler postoje itekako mali vrhovi!

Da, znam ali reč je o veličini ručke. A još ako se malo ruke tresu to se kod dužih ručki odrazi puno na pomeranje vrha i teško da ćeš da zalemiš neku stonogu na pcb 🙂.
Meni više odgovara moj kinez nego original i to baš zbog "bolje" dizajnirane ručke, ne i kvalitetnije 🙂

Ako se ruke tresu onda se ne treba time baviti.
Izgleda mi da je preovladala cena lemilice.
Ako je tako Ja bih zbog veličine ručke izabrao Weller WSP- 80 koja e baš odlična jedino cena al' što leži u ruci, milina!

Što se tiče cene mislim da su cene za taj weller i za jbc slične a kineske klonove imš i za jednu i za drugu. A veličina ručke je problematična bilo da se ruke tresu ili ne.

Zaboravih na čuveni Den On lemilice al' one su posebna priča, nisu za svakoga

Da dodam jos malo ulja na vatru, zaboravih da napisem u prvom postu... tajna dugotrajnosti ovih vrhova, pa i grejaca, je u u tome sto na stenderu postoji senzor za
prisustvo rucke - cim je spustimo u njega elektronika prebacuje grejanje u stend baj tj redukovanu snagu. Naravno tu postoji i nekoliko parametara koji se podesavaju,
kojom snagom ce da radi grejac u tom stend baj modu, posle koliko vremena odlazi u taj mod itd itd. BTW i ja imam weler WECP20 od 1988. godine, ali tadasnji i danasnji
vrhovi nemaju vise nikakve dodirne tacke.

Jeste, čak su i krajevi koji ulaze u cev manji.

Kod mog t12 kineza je senzor u ručki i takođe je vreme odlaska u stb ili sleep podesivo kao i snaga sa kojom će se pokrenuti kada se ručka podigne. Vrh se vrati na zadatu temperaturu dok ruka stigne do pcb-a.
A ima i dobar firmware da se skine i upuca pa sve to uz dobre vrhove radi odlično.
Ja dosta koristim šuplje t12 bcm2 i t12 bcm3 vrhove a plaćao sam ih oko $10 do $15 po komadu ako se dobro sećam i odlični su. Originalni su dva do tri puta skuplji a po meni razlike nema.

Ni najmanje da su slične, možda polovan izanđao Weller. Weller je ipak firma!

Moze biti da je tako.





Ove slike su skinute Odavde a nemam vremena sada da citam sta se tamo pisalo.

Kolega se igrao i napravio "lemnu stanicu" pomoću Arduina i još ne znam kojih delova, dodao ekrančić, pa može da se podešava šta god da treba, izgleda da je za neke zahtevne poslove možda najbolja takva opcija, posebno što je moguće napisati kod kojim se upravlja temperaturom baš onako kako vam treba, recimo kada temperatura vrha nije konstanta tokom celog procesa lemljenja nekog kontakta.

Na drugoj strani su mini roboti za lemljenje :)

Weller je Weller.....

Još jedan glas za Metcal. Nema specijalne regulacije osim one oslonjene na kirijevu temperaturu (u suštini, bas je specijalna regulacija) tako da izaberes vrh za odgovarajuću temp i razguli.
Kad je trešenje ruku u pitanju, nema druge nego mikroskop i suport za ruke. Sa vremenom sam nadosao da mi je bitniji mikroskop nego kojom lemilicom/ručkom/vrhom radim.

Ja sam problem sa rukama imao pre par godina zbog nekih zdravstvenih problema i to se sredilo a vid mi je uvek bio odličan tako da mogu da lemim veoma sitne delove.
To sa rukama je bilo baš zeznuto i tada sam baš ono pravo skontao šta znači vaga na lemilici i koliko ima veze udaljenost vrha od mesta gde se ručka drži.

I to čudo je u najavi, nabavićemo ga.

foxhunter1:
Hvala ti na odgovoru. Ja nemam ni T12 ni T210, ali za T12 piše da imaju termo par,
a za T210 nisam siguran. Odgovaralo bi mi da je i tu termo par, jer je to sigurno K
par a njega odlično poznajem. Meni samo treba precizan vrh, a što se rada tiče on
neće raditi kod mene više od 200 sati ukupno. Samo za malo prčkanja.
Ja imam staru JBC sa stanicom, ali vrhovi se izuzeto teško nalaze i nisu baš za smd.
Imam i Atex sa regulacijom, i kod njega ista priča. Obe lemilice idu na istu pravljenu
stanicu. Ima i neke druge boranije bez regulacije.
Što se mene tiče Weler je prilično loš, mnogo godina smo radili sa njihovom opremom.
Imam prostu Weler HE25, na kojoj je crkao grejač, hteo sam da je popravim i to me
je koštalo sa tri vrha 45 $. Neka radi, dobra je kod masa i krpljenja oluka ...
Antex prosta lemilica je lepo grejala, mogla je da radi tri dana bez prekida, ali su vrhovi
odlazili baš često.
Ubedljivo najbolja kombinacija sa kojom sam radio sigurno 10-15 godina je bila Ersa od
30W, sa ptc grejačem, sa dorađenim Anteksovim vrhom. Grejač nije nikada crkao, a
mislim da su otišla ukupno 3-4 vrha. Poklonio sam je mlađem kolegi kada sam otišao
u pemziju, gledao ju je kao mače slaninu.
Sada bih nešto da malo da posklapam, nikakve popravke, ali je sve postalo malecko
i uzeo bih nešto što sigurno cenovno nije nivoa Metcal gt120. Bolje da sklopim nekog
kineza, a da za ostatak love odem sa ženom u banju :)

Ruke mi ne drhte, ali mislim da mi se smeši operacija očiju.

Zeon, pored bioskopa 20. oktobar bila je neka radnjica koju je držala neka baba i sa
njenim lemilicama koje je ona pravila je pola cevaša po beogradu popravljano tamo
nekih šesdesetih. Kakav Weler ...

Jeste Baba Rada ili Nada, lemilice sa velikom žičanom spiralom koja bila kao nosač da stoji na stolu.

I dan danas je ima i kad je nađem postaviću slike.

Eto, podseti me čovek na tu lemilicu i sad' po proceni imam brat bratu sedam lemilica a samo dve ruke!

Baba Jula

Ma ne bitno, Nada!

Bitno je i zatvorenih očiju videti dalje
Baba Jula je sve smotala

U mojem kraju se kaze: "pravicemo mi njih od blata"... i baku i deku

Gde po ovoj vrućini naći blato?

Isto kao i lemilicu, kod braće kineza 🤣

Meni nisu braća...

Gledam T12 Soldering Iron Tips, kakva su vaša iskustva sa njima?

Jel preskačeš moje postove il šta? Sve zavisi šta kupiš a postavio sam ti šemu po kojoj sam ja uradio regulaciju. Slikaću ti i kako to izgleda a možes i da pretražiš po netu i youtube ksger soldering station.

Nemam iskustva saa tim vrhovima al'veoma profesinalno izgledaju a i obećavaju.

Vučko, molim te nemoj da se ljutiš. Mator , pa slabo pazim na časovima. Da, sada
sam prelistao tvoje postove i vidim da si zakačio šemu i uz šemu. Naručujem ručku
i vrh T12B2 pa da nešto sklopim. Vibro senzor shvatam , ali šta radi termistor u dršci.
E sad, to sa procesorom mi je mrsko da pravim, moram nešto drugo da smislim.

Ovo naručujem, plus T12 B2: https://vi.aliexpress.com/item...scene%3Asearch%7Cquery_from%3A

Drška, grejač i kontroler. Ako je cena stvarno ta, besplatno skoro.

https://drive.google.com/file/...cekey=0-VJsJwcklIKGDt4ZL5X9R5Q
https://drive.google.com/file/...cekey=0-TnsKtxWrm997oUkpTHISOg

Ma kakva ljutnja. Termistor u ručki meri temperaturu iste 🤣 a imaš malo kompaktniju ručku od te što si linkovao.
Postaviću ti malo kasnije, nemam sada vremena.

Pogledaj na ovim linkovima sta ima a imas u opisu i dimenzije Ovo ti je kilavo
Ovde su ove skuplje ok
Ovde je isto

_{[Ovu poruku je menjao vucko47 dana 11.07.2024. u 20:35 GMT+1]}



Te najjeftinije rucke su kilave i najbolje je da pogledas koju recenziju na youtube pre nego sto se odlucis da kupis ili da sacekas ako se neko ko ih koristi javi.

_{[Ovu poruku je menjao vucko47 dana 11.07.2024. u 20:41 GMT+1]}

Onaj komplet i dodatni grejač plaćeni ukupno sa prevozom 14,7$
Bićete obavešteni kada stigne

Džabe!

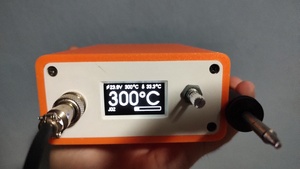

Evo ti kako izgleda moja diy varijanta koja me nije koštala ni toliko. Sve komponente sam već imao, pcb uradio jlcpcb za kikiriki ručka takodje za neku siću i štampao kućište od abs koga takodje imam dosta. Jedan malo kvalitetniji vrh koji najviše koristim me košta više nego celo ovo sokoćalo. A na slikama je jeftini kineski j02 vrh koji košta par dolara. Napajanje je takođe diy flyback 230vac/24vdc.

Brutalno, svaka čast.

Lepo si to odradio, stvarno. Imaš moju iskrenu česitku.
Mogao bi i meni jednu da na brzinu odradiš

Nego hade da pošteno analiziramo tu cenu od nekoliko kikirikija.
Prvo, oled displej ti nije pao sa neba kao i procesor koji si turio
unutra. Drška je jeftina, ok, ali i ona kosta nešto. A i kabl i utikač,
kao i din konektor i prekidač. I materijal za štampu, i sati rada
da naučiš programiranje. A da ne pričamo o štampaču koja mu
je cena. Ipak nije da je baš džabalesku.
Osnovno je i jako važno ceniti svoj rad ...

U svakom slučaju napravio si lep komad i ja ne bi imao ništa protiv
da ga ponoviš još jednom po nabavnoj ceni

Ja bih samo boju kutije promenio, narandžasta bi maš nešto...😡👶

Mislim da sam namenski samo ručku kupio. To je valjda bilo kao komplet sa kablom, konektorom i još par nekih delova. Probaću da nadjem i postavim link ka prodavnici. Oled displeja i mikrokontrolera imam uvek raznih kao i ostalih komponenti. Od delova za prekidačka napajanja takođe imam svašta nešto. Dovlačim ja svega od kineza 😁 a i sa godinama se nakupi gomila komponenti.
Što se tiče dizajna pcb-a za kontroler i napajanje i to sam radio u slobodno vreme i uz kafu pa onda jlcpcb to napravi za par $.
Jeste da sam malo preterao što se cene tiče al to sam sebi pravio i tu se cena ne računa 🙂.


Boja jeste malo iritantna 🤣🤣. Nemam pojma zašto sam baš narandžastu koristio.

Voliš Holandeze, priznaj

Da ne postavljam oglas, ako nekome treba neka se javi, meni samo stoji džabe!

Lemilica je stigla u Srbiju 30. 08 i stoji na carini. Ne očekujem
je pre 10. 09 po svim informacijama koje imam.

Al me baci u trip sa ovim datumima 🤣🤣

Hoces da kazes da ima 30 dana viska

Kamo srece da je danas 9. septembar pa da je pakao za nama

Bacila je mene u trip carina, danas pregledaju robu koja je stigla 10. jula.
Mrtvi ladni su to rekli kada sam ih zvao telefonom.

Sada sam video šta sam napisao. Stigla je 30. jula, a ne avgusta, sori.

Posle 50 dana lemilica je stigla u moje ruke uz 240 din PDV-a.

To se baš odužilo kod tebe. Kako izgleda, hoće li moći da se koristi?

Stajala je skoro mesec dana u Niškoj carini. U svakom slučaju sama
lemilica mi se dopada, lagana je i vrhovi-grejači mi izgledaju sasvim
dobro. Regulator je sa procesorom i videćemo kako to sve radi posle
sklapanja. Slike slede ...

Ovo radi savšeno! Zagreje se za desetak sekundi, drži podešenu
temperaturu kada se lemi, radi na 12V, mada ću metnuti napajanje
od 15V. Da spakujem u neku kutiju, pa ću slikati. Jedino je pipavo
ući u meni. I moram da naručim još koji vrh-grejač.

Preporuka.

Ne zam kakvu kontrolu koristiš al oko 24V i oko 3 do 5A ti je moja preporuka kao napajanje. Sa 12V si dosta smanjio snagu i povećao vreme zagrevanja.
Što se tiče ručki imaš još kompaktnije gde ti je ruka bliže vrhu i odlične su za smd siću. Kao ona sa moje slike i slične. Bukvalno kao olovku da držiš u ruci.
Vrhova imaš raznih od kvalitetnih do kvalitetnog smeća pa ni sam ne znam kog prodavca bih preporučio.

Da ti objasni zašto je važna brzina zagrevanja lemilice. Ako se
lemilica zagreje za 10-15sekundi i stabiliše pri tome temperaturu
znači da je masa vrha mala, a snaga grejača velika. To je važno
jer i pri dugotrajnoj upotrebi ne može da dođe podhlađivanja vrha
a samim tim i do krtih lemova. Lem je pri radu uvek idelno tečan i
i samim tim lemne tačke su savršene. Sa 15 volti ovaj vrhić ima
celih 30 vati pri ukupnoj težini celog grejača od samo 8 grama.
A nema ni prebačaja temperature, sve u okviru od 3-4 stepena.
Koliko su dugotrajni vrhići videću u radu, ali kako komad košta
420 dinara u poštanskom sandučetu, nadam se da će to biti baš
dobra priča.

EDit: Izbrisani komentari na obrisane poruke.


<sub>[Ovu poruku je menjao veselinovic dana 06.09.2024. u 23:56 GMT+1]

[Ovu poruku je menjao veselinovic dana 06.09.2024. u 23:56 GMT+1]</sub>

Vučko, ako pročitaš ovat gornji odgovor videćeš moje razmišljane o ovoj
lemilici. Maksimalni napon koji proizvođač preporučuje je 19 volti, ustvari
adapter za računare. Sa tim naponom maksimalna vršna snaga prelazi
37 vati.
U kompletu je i mikroprocesorsi regulator.

SMD šta sam radio radio radio sam i to jš pre 40-50 godina. Sada više ne
vidim tu siću.
Što se kvaliteta vrhova tiče videćemo ...


Flat pack, prvi smd elementi. U avijaciji se korise od kraja šezdesetih. Prvo
su razvijeni za apolo program, koliko ja znam.

zeoN_Rider, ja ne polemišem, ja sam otvorio temu i postavio pitanje na
koje sam sam dobijo nekoliko lepih odgovora i preporuka. Naručio sam
taj kompletić koji košta pet pakli cigara, kada je stigao sklopio ga, probao
i prezentovao moje impesije ovom lemilicom. Stvarno izvanredno za 2000
dinara i sat posla. Kada bude gotovo koštaće 10-12 pakli cigara i 3 sata
rada.
Malo malo pa na forumu tema o lemilicama pa se nadam da će nekome
ova priča pomoći, naročio ovim mladima koji počinju ...
Kao što sam već rekao po meni je Weler šit, JBC vrlo dobar a Antex i Ersa
radni magarci, naročito PTC Ersa sa Atex-ovim vrhom. To radi godinama
bez zamene vrha. Jedino što vrh mora da se razbuši na strugu stegnut u
canglu za 1 mm.

I da ti bude jasno ti forsiraš polemisanje i guraš se u temu koja ti se
ne dopada. Ako je bezveze ti je zaobiđi. Ima ovde moderatora pa ako
tema ne valja neka je ubiju.

Što se tiče napajanja verovatno jesi upravu. Ja sam išao na 24V jer sam kopirao kineski kontroler koji je imao "problem" u dizajnu i hteo sam da se malo igram sa tim. Takodje sam testirao i par komponenti u napajanu koje su mi bile potrebne za neke druge zezalice. Kafica i polako za svoju dušu 🙂. Sve u svemu to radi odlično sa 24V.
Jbg, ja volim da radim sa smd komponentama i odgovaraju mi kraće ručke. Takodje mi je "bitno" i brzo vraćanje na zadatu temperaturu kada podignem ručku sa baze. To mi je bitnije nego vreme za koje će da zagreje kada kliknem prekidač na on. U tih tri do pet sekundi upucava maksimalnu snagu i tako može ceo dan da radi. Za čišćenje vrhova koristim samo onaj metalni sundjer il kako se već zove jer sam nekako skontao da mi vrhovi traju duže nego kada ih čistim sa onim standardnim sundjerom i vodom. Kada sam počeo da pravim ovo nisam nikako očekivao da ću dobiti gomilu stvari za realno mali novac.

Što nahvalih brata kineza kao da je najbolji na svetu 🤔 🤣🤣🤣

Baš mi je drago da je tako!

Moje skromno misljenje oko napona napajanja lemilice i slicnih uredjaja.
Teorija kaze za idealnu regulaciju treba beskonacno snage.
Praksa kaze sto vise snage lakse regulisati.
Prica je za sve procese, a ovdje za temperaturu.
Odabir napona napajanja je kompromis, kao i vecina stvari u zivotu/tehnici.
Manji napon napajanja manja snaga ( i to na kvadrat),
manji sokovi grijaca, vrha,.. sto daje duzi ( rekao bih i to na kvadrat) zivotni vijek.
Super, ali sporiji odziv na promjenu temperature.
E ako grijac u lemilici podnosi 24V, a kod Branka zadovoljavajuce radi na 12V ja ne bih dirao.
Mada, lemilicu kontrolise neki PID algoritam vjerovatno sa PWM-om, tako da Vuckova lemilica
vidi 24V tj punu snagu samo prvih par sekindi po ukljucenju. Kasnije i tokom rada PWM se pobrine
da grijac "vidi" znatno manji napon tj manju snagu, tako da ce i ona zivjeti dugo i sretno.

Imam zastoj u radovima koji ide na bolje. Negujem ženu, slomila ruku,
sin mi odneo baterisku bušilicu, telefonu umro foto aparat i email. Mislim
da ću sve srediti za dan dva. Bušilica mi stiže sutra, a valjda ću i telefon
srediti da mogu slike da kačim (ženu neću kačiti i sređivati bušilicom).
Odlučio sam se za ispravljač od računara 19V, toga ima svugde, uz malu
kutiju za kontroler. Sa 19V imaću pik snage 45W, 15V se pokazalo da je
ipak malo. Evo tabele snage u zavisnosti od napona.
Nastavak sledi ...

Ubacio sam u kutiju i povezao i to radi baš dobro. Napon napajanja 19V, uz 3A.
Kutija je SD10, dve polutke i košta oko 260 din. Drška, regulator i jedan vrh su
koštali oko 1800 din. Svaki dodatni vrh od 350 do 500 din, kako gde. Ispravljač
nula din. Ukupno sve u svemu oko 3000 dinara.

Odlično skckano. Još da vidimo kako će da se pokaže u radu i to je to.
Neko je na forumu skoro tražio lemilicu za sličan novac pa sad ima proveren info ovde.
