Dobar dan.

Nadam se da si svestan visoke sanse da se preselis na onaj svet, igranjem sa napajanjem koje lako moze da ti isporuci preko 300V kroz srce.

Napisi nam kakav instrument koristis za merenja.

Napisi da li napajanje cvrci odmah cim ga ukljucis na 220V, cak i pre nego ga startujes. (ne mogu sad da panjim zvuk do daske u kancelariji, inace, ne konstatujem nista na low volume).

Napisi, kako ga startujes.

Napisi imas li 5V na ljubicastoj zici, mereno prema nekoj od crnih zica.

Nadam se da si svestan visoke sanse da se preselis na onaj svet, igranjem sa napajanjem koje lako moze da ti isporuci preko 300V kroz srce.

Koristim digitalni multimetar, rizika nema, ne pipam komponente dok radi. Cvrci cim se ukljuci otkad je izvadjeno (u kompjuteru je zacvrcao na par sekundi i osetio se neki blag i cudan miris, nije kao paljevina instalacija ni plastike i nije vise radilo), osigurac je ispravan, neki 2200uF 10V se naduvao pa sam ga skinuo ali bez promena, na ljubicastoj ima 0.7V, nista se ne dimi, ne greje, ne gori. Jedan elektrolit ima 340 umesto 470uF, drugi ne moze da se izmeri a nije u kratkom spoju.

_{[Ovu poruku je menjao 12V dana 01.08.2024. u 12:52 GMT+1]}

Aham.

ATX napajanje ima u sustini dva napajanja. Jedno koje isporucuje svu silu napona i snage potrebnu racunaru da radi, i drugo, ono koje daje pomocnih 5V (ta nesretna ljubicasta) sa kojim posle poteras sve ostalo. Dakle, ganjamo 5VAux koje je nezavisno.

-1. Pre ispitivanja kapaciteta na elektrolitima izmeris napon na njima, na opsegu vecem od 200VDC
1. Elektrolite ne mozes samo da skidas, a da ne stavis zamenski. Dakle, zamena mora da se stavi.

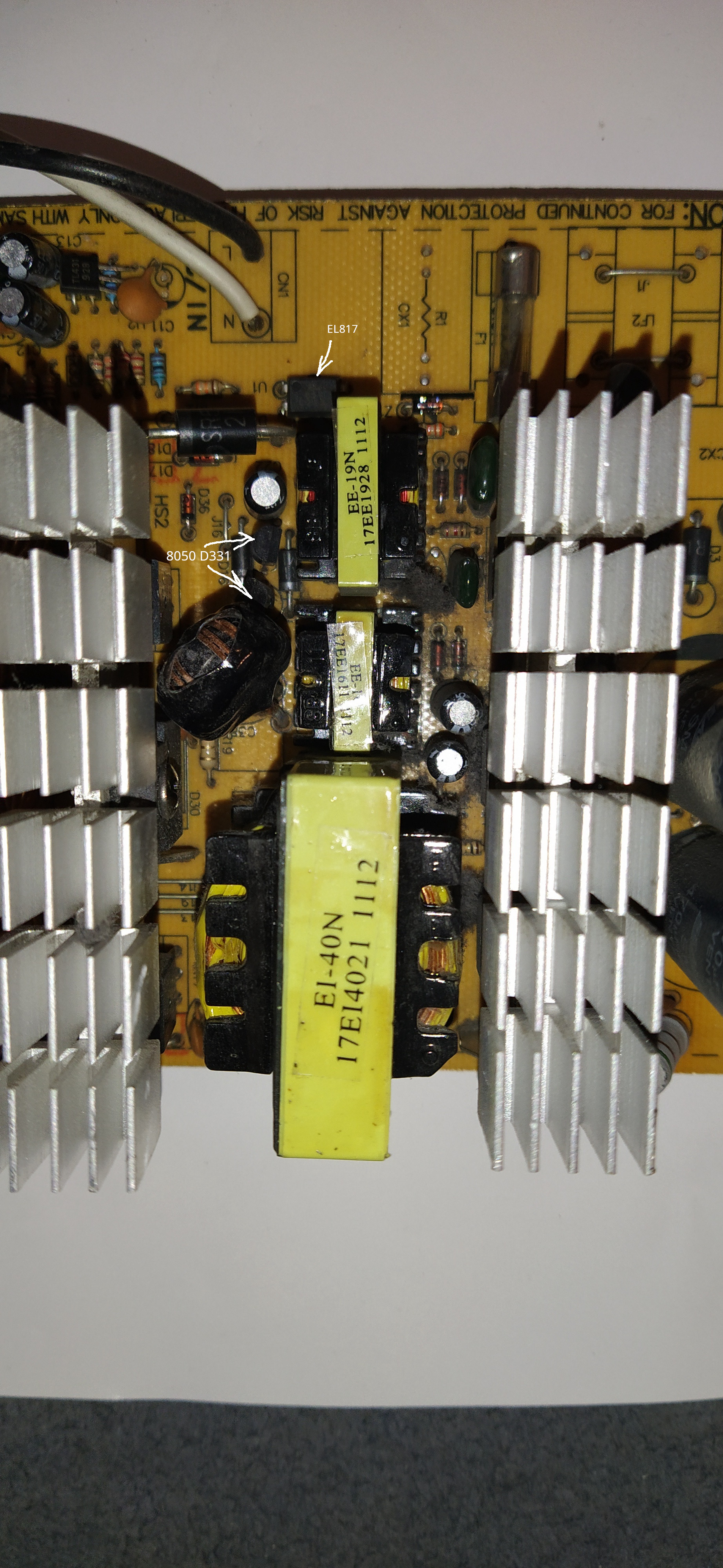

2. Ubacio sam ovde neku sliku sa neta ploce koja lici na tvoju. Dva hladnjaka i 3 trafoa. Hladnjak najblize izlazu (dakle levi na mojoj slici) ima najmanje dve sotki diode (Cesto u TO22AB kucistu) i jedan LM7805 stabilizator, u istom tom kucistu. Mozes li ih pronaci?
0. Pre bilo kakvog merenja, potrebno je da ili ostavis napajanje po strani jedno pola sata, ili da rucno kratkospojis ta dva najveca elektrolita sa srafcigerom (greota) ili nekom metalnom alatkom koje ti nije zao. Alatka mora biti izolovana jer ces kratkospajati solidnu energiju potencijala 300V.
3. Jedna dobra slika odozgo na plocu bi bila korisna. Video je beskorisan.
4. Trafojcic koji nas interesuje je ovaj prvi odozgo na ovoj slici. Najdalje od energetskog (najveceg)

Nikako da ne spaja te velike kondezatore, drmnuce ga struja koja je u njima !

Ima za to specijalni mini uredjaj , koji izvlaci bezbedno struju iz njih .

Ima to na Aliju jeftino par US $ !

U sustini moze dobar Unimer, ali najbolje je sa otpornikom jakim .

https://www.youtube.com/watch?v=2TcVZ2opuNc

Evo ovako nesto .

https://www.aliexpress.com/ite...oreOtherSeller%7Cquery_from%3A

Ne igram se u trafo stanici da me drmne struja, praznio sam srafcigerom medjutim jedan je prazan uvek (taj koji ne moze da se izmeri) a drugi se sam isprazni posle par minuta. Skinuo sam jos jedan 1000uF 16V, i on se naduo, i taj prazan od 470uF medjutim cvrci i dalje, mozda malo tise.

Taj od 16 volti nece da te drmne, vec mogu oni od 200+ volti.

Ne isplati se te od 200 + menjati ako nemas rezervne. Preskupi su .

Vise oni kostaju nego sto vredi ispravno napajanje. Plus ko zna da li bi proradilo i da ih zamenis ?

Ovi mali od 16 V su jeftini.

U jednom takvom ima poprilicno energije koja moze da te dovede u zivotnu opasnost.

Za pocetak, procitaj oznaku na ovoj komponenti prisarafljenoj za hladnjak.

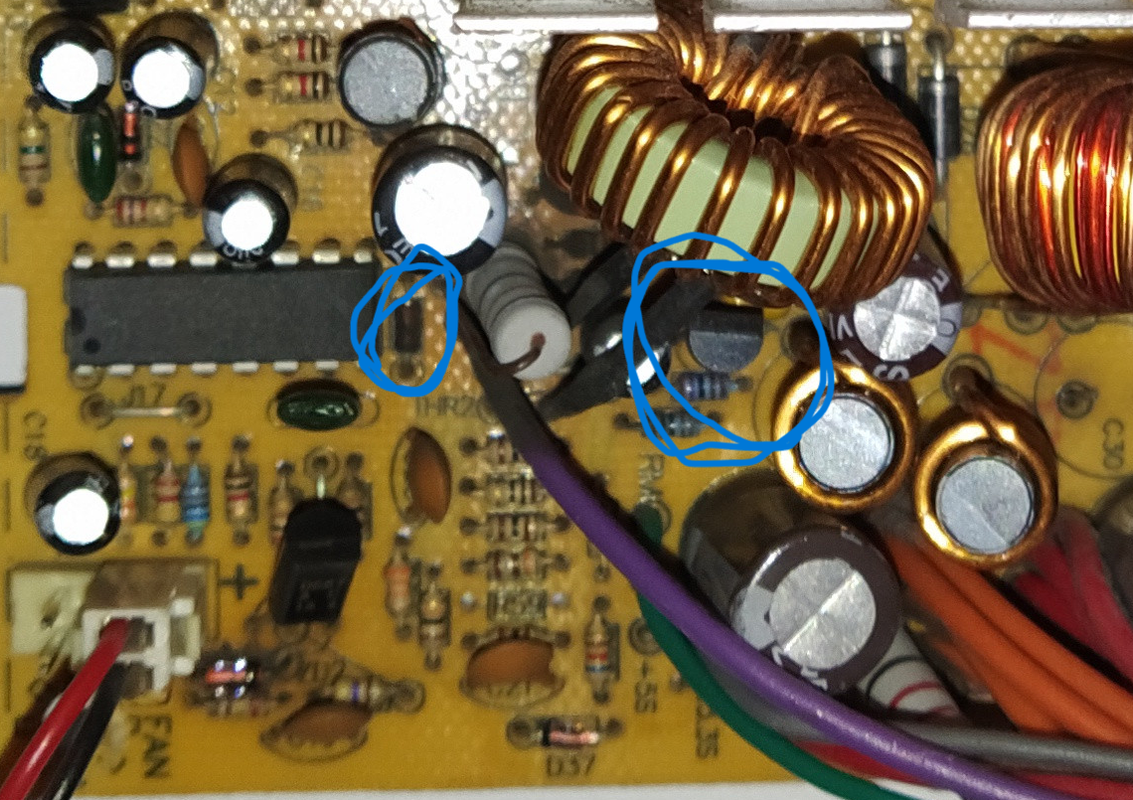

Mozes li ispitati ovu zaokruzenu diodu?



Btw, koji su cipovi na ploci?

Ta na hladnjaku je ovo https://eu.mouser.com/ProductD...s=JV7lzlMm3yLkCCPNmj3OkQ%3D%3D a ta zaokruzena je ok (kad se skine i proveri, ovako je u kratkom spoju), zaboravio sam da napisem, tu i ove na ulazu sam prve proverio.

Cip je SDC CHN 2005B 91118 to je verovatno ovo https://www.alldatasheet.com/d...f/pdf/1649058/ETC/AT2005B.html

Ovde leži zec....

Nadji priheftan za ovaj hladnjak i naponski regulator 7805. Skini ga i proveri da li se onda vidi kratki spoj na diodi...

Nema ga, pored tog 2005B su S30D45C https://www.alldatasheet.com/d...f/pdf/2731/MOSPEC/S30D45C.html i MUR1620CT https://www.alldatasheet.com/d...125591/MOTOROLA/MUR1620CT.html a na drugom hladnjaku C3150 https://semiconductors.es/datasheet/C3150.html i dva T13009 https://www.alldatasheet.com/d...TMICROELECTRONICS/ST13009.html

Moguce da je 7805 u TO-92 kucistu..................

mozda je st dioda pored ic-a ako je zener....

Vrlo verovatno. Dakle, cilj je da se nadje zasto nemas tih 5VSB na ljubicanstvenoj zici.

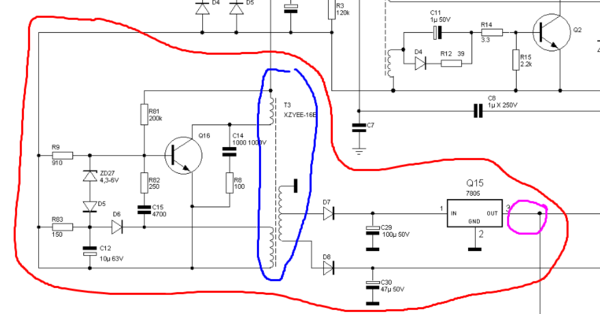

Otprilike da je konfiguracija kola za 5VSB kao na ovoj slici, pa probaj upratiti komponente koje su ovako povezane i naci problematicnu. Plavo ti je trafo, ljubicasta je izlazna 5V linija a crveno zaokruzeno je celokupno kolo odgovorno za tih 5V.
Cenim da je tranzistor u ovm kolu upravo taj C3150 na prvom hladnjaku.
Obzirom na godine, svi elektroliti su svakako zreli za zamenu.

Nije valjda da se to menja na 10 godina? Svakako se ne isplati, kad je jedan onaj od 470uF 500-600 dinara. Sad kompjuter radi s nekim 15 godina starim HP ili Dell.

Dioda je samo prasnjava a to sumnjivo lice nije bas 7805 vec TL431

Za jeftine stvari i 10 godina je optimistični pristup.
Mora tu biti neki stabilizator za 5V...ima i blizu traficuljka 2 to-92 čuda...

Prati sa zaokruzene diode gurnju nogu (katodu) mora da ide na 7805...................... ili neki stabilizator bilo ic bilo zener........

mozda je reseno sa tl431 i optokaplerom.....

[img][/img]




<sub>[Ovu poruku je menjao majstordaca dana 02.08.2024. u 17:27 GMT+1]

[Ovu poruku je menjao majstordaca dana 02.08.2024. u 17:29 GMT+1]

[Ovu poruku je menjao majstordaca dana 02.08.2024. u 17:31 GMT+1]</sub>

Evo nekih shema za napajanja....

https://danyk.cz/s_atx_en.html

Optokapler je do trafoa EE19 a TL431 je na slici, malo doradjenoj da se moze proćitati.-
pOz

Maksuz pozdrav za "Švecku".-

Tacno, ali ima jos jedan TL431

Drugi TL431 je u krugu gdje se dobija 3,3V i taj zeleni torus i neki niskostrujni tranzistor.
STB 5V je sa 2SC3150 tranzistorom, slicno kako je postavio @DSL. Mozda ima jos jedan mali tranzistor u tom pretvaracu.
"pjevac" je najvjerovatnije EE19 trafo. Ima kratki spoj na izlazu STB5V ili onom visem koji napaja PWM kolo 2005, i pretvarac ode u "hickup"
stucajuci mod i trafo "pjeva". Promijeni te naduvane elektrolite, otkloni kratki spoj, i promijeni idva sitnaa elektrolita u krugu 2SC3150.
Veliki ulazni elektroliti bi trebalo da su vezani serijski i paralelno svakom je vezan otpornik reda 100kOma da ga po gasenu ulaznog napona isprazni.-
Po savjetu @DSL-pazljivo! Dobro prekontrolisi ta dva ulazna elektrolita-posebno onaj koji je bez napona kad osapojis mrezni napon-mozda je on "pjevac".-
Srecno!
pOz

Sad procitah temu ispocetka. Taj cudni "kiseli" miris je iz iscurelog elektrolita. I sustanje je od ispustanja duse elektrolita, najvjerovatnije
tog velikog koji ostaje bez napona. Kod rada koristi zastitne naocale jer elektrolit zna i da eksplodira. Definitivno ulazni elektroliti-treba mijenjati.
Nabaci sliku natpisne etikete plocice napajanja, i zadnju stranu kucista napajanja. Ako ima preklopnik 110-220 V AC, ne isplati se dalje raditi,
krepalo je sve sto je moglo.-
pOz

To sam mu ja davno napisao da se kupovina i zamena tih velikih Elektrolita ne isplati.

Ali je dobro kada se cuje i drugo misljenje mozda tada covek poslusa

Jedan taj veliki elektrolit kosta kao celo ispravno polovno napajanje. Tako da je totalno neisplativo. Plus ko zna sta je jos pocrkalo.
