Prvi ti je po svemu sudeći umro. Reci sa čime meriš, da li su to vrednosti
napona u tabeli? Preglednije bi bilo kada bi na crtežu tranzistora upisao
napone između pojedinih priključaka. I mislim da bi bilo dobro da uzmeš
izvor od 5V sa rednim otporom 470 oma i da time ideš na elektrode pa
da onda meriš napone na njima.

Mjereno je multimetrom na području za ispitivanje dioda. U tabeli dane su vrijednosti pada napona koje prikazuje multimetar.
Korišteni multimetar može dat max 4v kod testa diode.

Evo i slike sheme koja je direktno na elementu, razlikuje se u odnosu na shemu iz datasheeta.

Taj modul je snažan i struja koju daje instrument verovatno ne prelazi 1 ma.
Zato ti i pišem da uzmeš 5v i otpor, koji može da bude i 100 oma. Tako će
struje biti veće i imaćeš realni test. I ispiši po slici vrednosti, mrsko mi je da
preturam po fajlovima.

Ako sam dobro razumio spojit napajanje 5v(imam 10A switching napajanje sa ograničenjem struje na 10A što mislim da zadovoljava) sa otpornikom od 470ohm u seriji.
Što onda mjerit te između kojih elektroda i kakvu polarizaciju pustit na modul?

Može li se radit test u obje polarizacije između svih elektroda bez opasnosti od uništenja elementa sa vanjskim napajanjem od 5v?

Evo rezultata mjerenja za element na kojem se mjeri manji pad napona između baze i emitera. (kod drugih elemenata je blizu 0.62v a kod ovog elementa 0.52v).

C1C2E1 je ok, u C1 ne teče struja, dok u invertovanoj varijati imaš pad napona
na diodi FDR koji je mali jer je to moćna dioda.
B1C1 ? Da li u invertovanom napajanju imaš 0 volti ili OL? U svakom slučaju ti
je oštećem BE T1 jer imaš 0,5V. Pri tom merenju ne možeš da ispitaš T2 on tu
ima malu vrednost otpornika koji ne dozvoljava merenje spoja BE T2.
Sve to važi i za donji darlington tranzistor tako da ti je taj modul neispravan.

Donje merenje ti nije potrebno, mada izgleda da ti se i tu potkrala greška.

U pravu ste, potkralo se nekoliko grešaka kada sam prepisivao vrjednosti mjerenja na shemu. U prilogu su ispravljene vrijednosti mjerenja.
Kolike su vrijednosti unutarnjih otpornika na tranzistorima? Može li se to kako isčitati iz datasheeta?

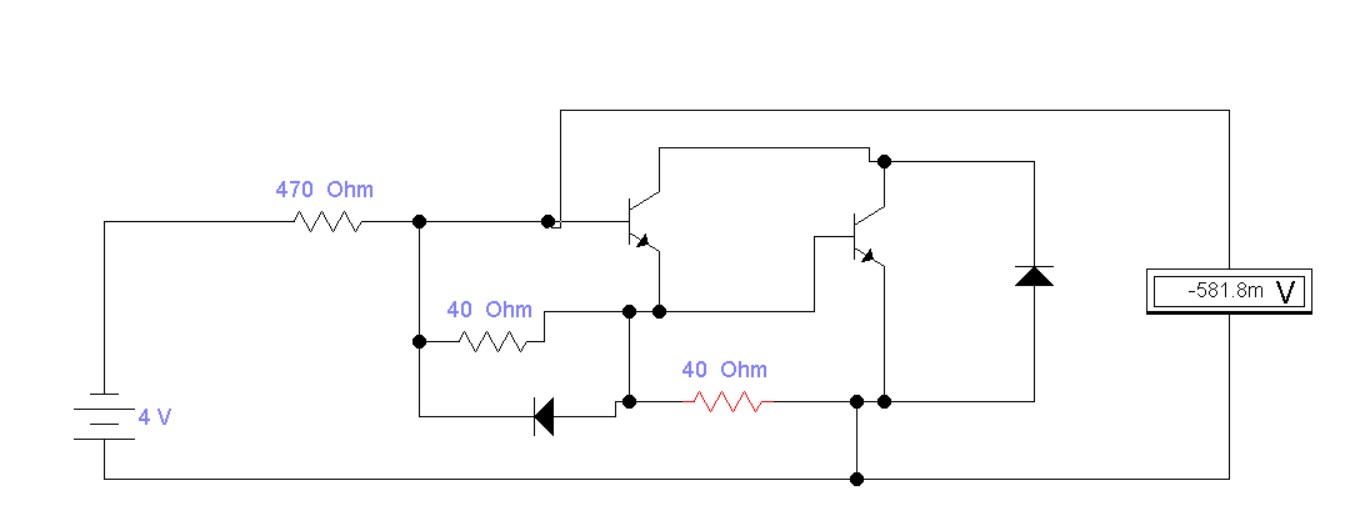

Napravio sam simulaciju sa malim vrjednostima internih otpora od 40 ohma, tako da ukoliko su vrijednosti otpora male moguće da je modul ispravan između baze i emitera.


<sub>[Ovu poruku je menjao dael dana 22.08.2024. u 10:24 GMT+1]



[Ovu poruku je menjao dael dana 22.08.2024. u 10:25 GMT+1]</sub>

https://www.elitesecurity.org/...omponenti-kineskim-kazaljkasem

U mjerenja tih snaznih modula, bez najmanje jednog analognog, po mogucnosti i dva instrumenta, plus taj digitalac ne bih ulazio.
@branko tod ti je savjetovao koristenje 5V i otpornika, ali i gore pomenuti "kinez" ce odraditi posao. Isto ce uraditi i prastari iskrin US6A,
UNIMER 3 i UNIMER33 koji na omskom podrucju x1 imaju struju 57 mA.
Jedan analogni instrument vezes na omskom podrucju da je kolektor tog darlingtona na plusu (kod analognih instrumenata, pomenute ISKRE
to je kablic koji je na zajednickom vodu. Za pocetak vidis ima li kakve struje curenja. Bazu pobudis pozitivnim naponom, moze i taj digitalac na diodnom podrucju i vidis da li tranzistor reaguje-provodi kad postoji pozitivan napon na bazi. Od negativnog napona na bazi svakog tranzistora stiti integrisana
dioda izmedju baze i emitera. Ti visokonaponski darlingtoni imaju relativno malo pojacanje. tako da ne bi bilo na odmet pobuditi ga
drugim analognim ommetrom. Mjerenja tako snaznih elemenata, dogitalnim instrumentom na diodnom podrucju, gdje je struja mjerenja
"zakucana" na 1mA nece dati validne rezultate.-
pOz

Trenutno imam samo napajanje od 5v switching. Analogni instrument imam u planu naručit ali moram ga čekat 20 dana.

Može li se navedeni modul ispitat sa jednim dodatnim 5v napajanjem+ dodavanje potrebnih otpora , digitalnim multimetrom i osciloskopom?
Gdje treba dovesti napajanje i što i gdje mjeriti da bi se ispitalo navedeni sklop (ukoliko nije problem zamolio bi Vas mjernu shemu po kojo bi mogao spojiti modul na ispitnoj pločici i izvršiti potrebno mjerenje.)

Ima li više smisla kupiti regulirano DC napajanje gdje se može podesit po želji izlazna struja i izlazni napon ili uzeti analogni multimetar?

Procitao sam temu o analognim multimetrima i vidim da je sada na aliju dostupan model YX-360TRN (ima struju od 300mA na području 1R) koji se malo razlikuje u odnosu na model YX-360TRN-a o kojem ste pisali na forumu. Može li se sa dva takva instrumenta odradit ispitivanje elementa.


https://www.aliexpress.com/ite...scene%3Asearch%7Cquery_from%3A

Evo ti vrednosti otpornika u bazama za komplementarni par TIP142 i TIP147
U bazi prvog tranzistora je uvek otpor nekoliko desetina puta veći nego u bazi
drugog tranzistora. U svakom slučaju mislim da nije manji od 1 kom.

Slobodno možeš da uzmeš i otpornik 47 oma na red sa 5V i da ga spojiš
na bazu i emitor, pa onda meri napon. Da bi se adekvatno ispitali moduli
moraš da imaš i neki izvor napona od 300-400V.
Analogni instrumenti su prava stvar za takva merenja, ali je i tu ja važno
iskustvo, mada mislim da ti ni analogni AVO neće oživeti taj drugi modul.
