Mini crescendo sa 2N3055

[ mosfet BJT @ 28.08.2024. 18:19 ] @

Evo da se oglasim ovde da sam puno razmisljao sta bi moglo da se napravi da bude od domaceg materijala sa legendarnim tranzistorima 2N3055 kojih imam oko 100 komada na stanju i to RCA,Siemens,Ei itd. Odluka je pala na ovo sa slike a to je mini cresendo sa 2N3055. Evo dokle se stiglo. Ploce je napravio kolega mixa95pn a sastavio sam ih ja. Od materijala koji ima svaki majstor u furdi. Vec sam ih i probao onako na stolu i zadovoljan sam kako to radi. Trebam sada dalje da napravim hladnjak i kutiju.

[ ELFI @ 28.08.2024. 19:32 ] @

Ma samo strpaj to u neku kutiju od DVD-a, skrati zice i uzivaj.

[ zeoN_Rider @ 28.08.2024. 22:57 ] @

Vala baš, strpaj u šta nađeš, može i stari stabilizator da se iskoristi, mislim kutija!

[ ELFI @ 29.08.2024. 15:00 ] @

Idealni su stari debeli dvd koji ima izlaz za slusalice taman za volume a rupa od fioke za led wu metar.

[ zeoN_Rider @ 29.08.2024. 15:02 ] @

E da, stari debeli DVD-ovi!

[ mosfet BJT @ 30.08.2024. 22:15 ] @

Imam neke lepe ALU kutije tako da cu tamo da ga spakujem.Samo da ih pronadjem u magacinu.

[ zeoN_Rider @ 30.08.2024. 22:24 ] @

Ajde da vidimo i to čudo mada ne vidim neku potrebu za tim prcoljkom.

[ mosfet BJT @ 31.08.2024. 12:55 ] @

Niste shvatili ozbiljnost ovog projekta u smislu da je ovo pojacalo koje ima vrhunske hi-fi karakteristike. U izlazu su tkzv "supertranzistori".Na ulazu dupli diferencijalni tranzistori sa dva izvora konst.struje itd itd. Evo i neke seme toga. Planiram da napravim dva ili cak tri crescendo pojacala pa da uporedim kvalitet zvuka.

[ zeoN_Rider @ 31.08.2024. 13:08 ] @

Ozbiljnost ili ne ali po meni u 21. veku praviti pojačavač sa kvazi komplementarnim parom u izlazu malo mi to.

OK ako je nekom' dosadno ili potrošnja nagomilanog materijala pa ajde!

[ mosfet BJT @ 31.08.2024. 13:36 ] @

Ha-ha! Zato ste mi prodali Nbip300 stampane ploce i hrpu 2N3773 jer je 21.vek!

[ zeoN_Rider @ 31.08.2024. 13:38 ] @

Šta prodao, poklonio, ipak su to 2N3773 tranzistori iz najbolje serije.

Takve se više ne nalaze.

[ mosfet BJT @ 31.08.2024. 15:53 ] @

Pa što jes,jes moram da priznam da je tako bilo.

[ zeoN_Rider @ 31.08.2024. 16:08 ] @

Naravno da je tako, Ja sam uvek u pravu i kad nisam 😃🔥

[ samuki @ 01.09.2024. 11:11 ] @

Probaj i ovo pojacalo sa 2n3055.
Fino radi . a malo dijelova .

_{[Ovu poruku je menjao samuki dana 01.09.2024. u 12:30 GMT+1]}

_{[Ovu poruku je menjao samuki dana 01.09.2024. u 14:12 GMT+1]}

[ zeoN_Rider @ 01.09.2024. 11:22 ] @

Da, al' četiri izlazna tranzistora!

[ mosfet BJT @ 01.09.2024. 20:18 ] @

A sema kolega samuki?

[ zeoN_Rider @ 01.09.2024. 20:22 ] @

E ako za ovo treba šema!

[ samuki @ 01.09.2024. 21:18 ] @

Pogledaj u ovoj temi.

https://www.elitesecurity.org/t503280-1-Izrada-pojacala-sa-xN

[ zeoN_Rider @ 01.09.2024. 21:26 ] @

Kad god vidim pojačavač sa operacionim u delu kao naponski pojačavač u startu mi se gadi

[ samuki @ 02.09.2024. 13:13 ] @

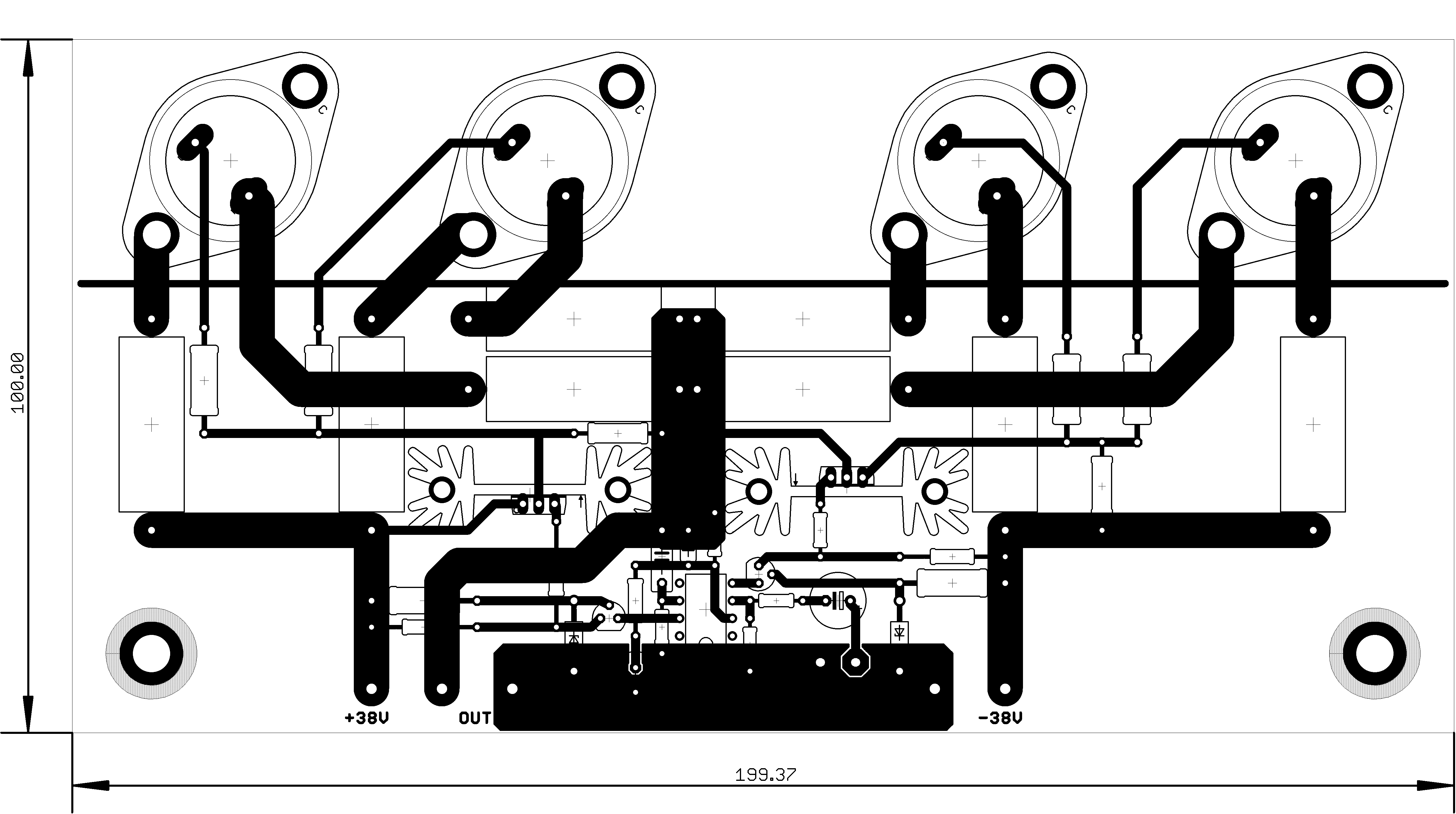

Evo sema.

[ zeoN_Rider @ 02.09.2024. 14:52 ] @

Taj pojačavač voli da zaosciluje, osim ako se ne tera preko pola snage.

[ ronovar @ 02.09.2024. 18:48 ] @

Taj pojačivač treba emitersku degradaciju kod ulaznog para, zatim RC filter na kolektorima ulaznog gornjeg i donjeg para, podici struju ulaznog para na 2mA, VAS na 15mA, izlazne biasirati na 100mA po paru te koristiti regulirano napajanje za ulazni dio i neregulirano napajanje za izlaxni dio.

Izlaze polemini na plocici a ne zicama voditi na bce tranzistora, masu na plocici u jednoj točki sa cim kracim vodovima, veze biti skracene i sve bjt spojiti face to face radi temp stabilnosti, te koristiti l profil za izlazne i to126 zbog temp sprege.

Dobar design ali nedovrsen i lose isprojektirani pcb...zvuci dobro ali moze i bolje.

[ zeoN_Rider @ 02.09.2024. 19:07 ] @

Hvala kolega, sve u svemu ništa specijalno za ovaj vek.

[ samuki @ 02.09.2024. 21:20 ] @

Na koje pojacalo mislite? Ronovar

[ mosfet BJT @ 02.09.2024. 21:51 ] @

Citat:

ronovar:
Taj pojačivač treba emitersku degradaciju kod ulaznog para, zatim RC filter na kolektorima ulaznog gornjeg i donjeg para, podici struju ulaznog para na 2mA, VAS na 15mA, izlazne biasirati na 100mA po paru te koristiti regulirano napajanje za ulazni dio i neregulirano napajanje za izlaxni dio.

Izlaze polemini na plocici a ne zicama voditi na bce tranzistora, masu na plocici u jednoj točki sa cim kracim vodovima, veze biti skracene i sve bjt spojiti face to face radi temp stabilnosti, te koristiti l profil za izlazne i to126 zbog temp sprege.

Dobar design ali nedovrsen i lose isprojektirani pcb...zvuci dobro ali moze i bolje.

Kad bi se sve to uradilo, sto je moguce relativno lako, to bi onda bio onaj ELEKTOR-OV IGBT ili MOS pojacavac. Na ovo mislim:

[ mosfet BJT @ 02.09.2024. 21:59 ] @

Citat:

samuki:
Na koje pojacalo mislite? Ronovar

Misli na moju prvu shemu u ovome postu.

[ zeoN_Rider @ 02.09.2024. 22:03 ] @

I u čemu je poenta, uzme se šema i onda se prepravlja?

[ mosfet BJT @ 02.09.2024. 22:27 ] @

Pa to je ona stara boljka naravno da od dobrog ima bolje i tako u krug. Prepravke i onda to nije taj pojacavac vec neki drugi. A da ne pominjemo ekonomski pogled na sve to. Poenta je od jeftinih delova dobiti hi-fi ili hi-end masinu. To su uslovi postavljeni audio inzenjerima, jeftino a dobro. Znamo svi od skupog materijala napraviti dobar uredjaj ali obratno e to je vec umetnost. Na tom nivou se igram. Plus naravno od materijala koji ima svako od nas u furdi.

[ zeoN_Rider @ 02.09.2024. 22:33 ] @

Ja ako'oću gledam samo proverenu šemu jer sve posle ako ne valja postane horor.

[ mosfet BJT @ 03.09.2024. 10:10 ] @

Mada ni te proverene seme ponekad ne prorade ako su delovi losi. Bilo je i toga. Cika Bora je pisao o tome kako su mnogi okacili bavljenje audio elektronikom o klin,jer im neke seme nisu nikada proradile,izgorele,napravila se steta u materijalu itd itd.

[ zeoN_Rider @ 03.09.2024. 11:37 ] @

Ja sam u prošlom veku pravio tri Borina ampa i to iz radoznalosti i svako je radilo odma'.

[ mosfet BJT @ 03.09.2024. 12:38 ] @

Pravio sam i ja svasta od Bore i tu nema greske, doduse nasao sam jednu gresku na semi od sub zero preamp-u nozica IC 741 na semi je izlaz nacrtan na nozici 1 a treba da ide na 6 nozicu. Ostalo je O.K

[ zeoN_Rider @ 03.09.2024. 12:44 ] @

Ko zna to odma' primeti!
