Update, test tacke zaokruzene crveno IS IC imaju medjusobno otpor oko 6 oma, i nalaze se kod svake COF trake koja spaja lcd i tcon, isto je i sa zaleno obelezenim kondezatorom koji prema masi ima okon3.5 oma...

Nema pomoc?
Barem, gde da ispitujem voltaze, VHG, VGL posto nisu jasno oznaceni na test tackama? Ne mogu da nadjem datasheet za p303-19 posto pretpostavljam da ih on pravi?

Ako su gornje tacke na mestu pronadji i za donju stranu VGL_X1_2 VGH_X1_2 vodovi su isti i za X1_1

Nesto sa interneta:
VGH i VGL zavise od drajvera gledaj karakteristike ic-a u datasheetu

VGH: Vgatehigh refers to the high potential of the gate level, which is the voltage that opens the gate level. Normally VGH is 12V~25V. The voltage value is decided by the driver IC and LCD glass.
VGL: Vgatelow is the low potential of the gate stage, which is the voltage that turns off the gate stage. This voltage is valid during second-level driving. During third-level driving, this voltage is only used to generate Vgoffl. Normally VGL is -6V~-15V. The voltage value is decided by the driver IC and LCD glass.
VCOM: is the Liquid crystal deflection base, the reference voltage for deflection of liquid crystal molecules. Normally VCOM is about 10V, sometimes it could be 0V if it's ground setting.

Ne vidim na slici koji su Richtek QFN-ovi imas i datasheetu koje su voltaze......

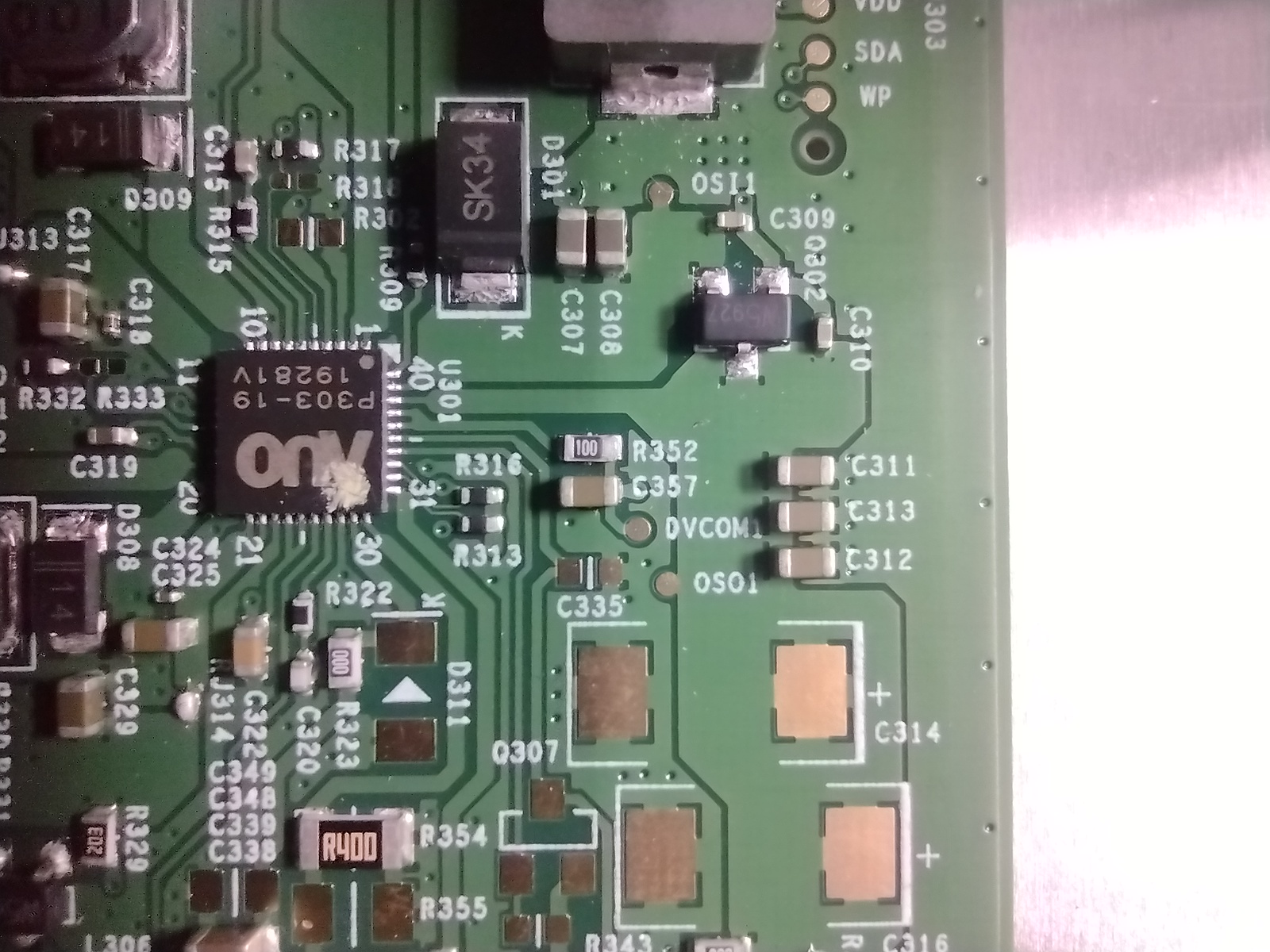

Jedan je auo p303-19 a drugi isto auo 302

Ne mogu da nadjem datasheet

Na svim ovim tackama imam 0v...
Jel moze da se desi da nema voltaze ako nema ulaznog data signala? Ili sam cip pravi tu voltazu bez obzira na data signal?
Od kog cipa to zavisi? Kako mogu unimerom da vidim da li ima data signala? Da li na onim vodovima koji idu direktno na glavni cip tcona? I koju voltazu da ocekujem?

Qfn

Imas na youtube osnovu rada LCD-a objasnjeno.........

https://youtu.be/_tWPf-yDYY0?feature=shared

Reseno, jeb*ni kond probio, nije skoroz nego do 3.5oma, odstranjen i sve sljaka kako treba. Posto se nije grejao moraobsam sistemom eliminacije da ga nadjem.
Hvala na pomoci.
