[ Living Light @ 20.11.2024. 05:52 ] @
Pulsni oximetar je pozeljan Instrument u svakoj kuci
radi ranog otkrivanja "manjkavosti" u efikasnosti rada pluca
i snabdevanja organizma potrebnom kolicinom kiseonika.

Kako se koristi "kucni" pulsni oximetar:





Kako radi pulsni oximetar:

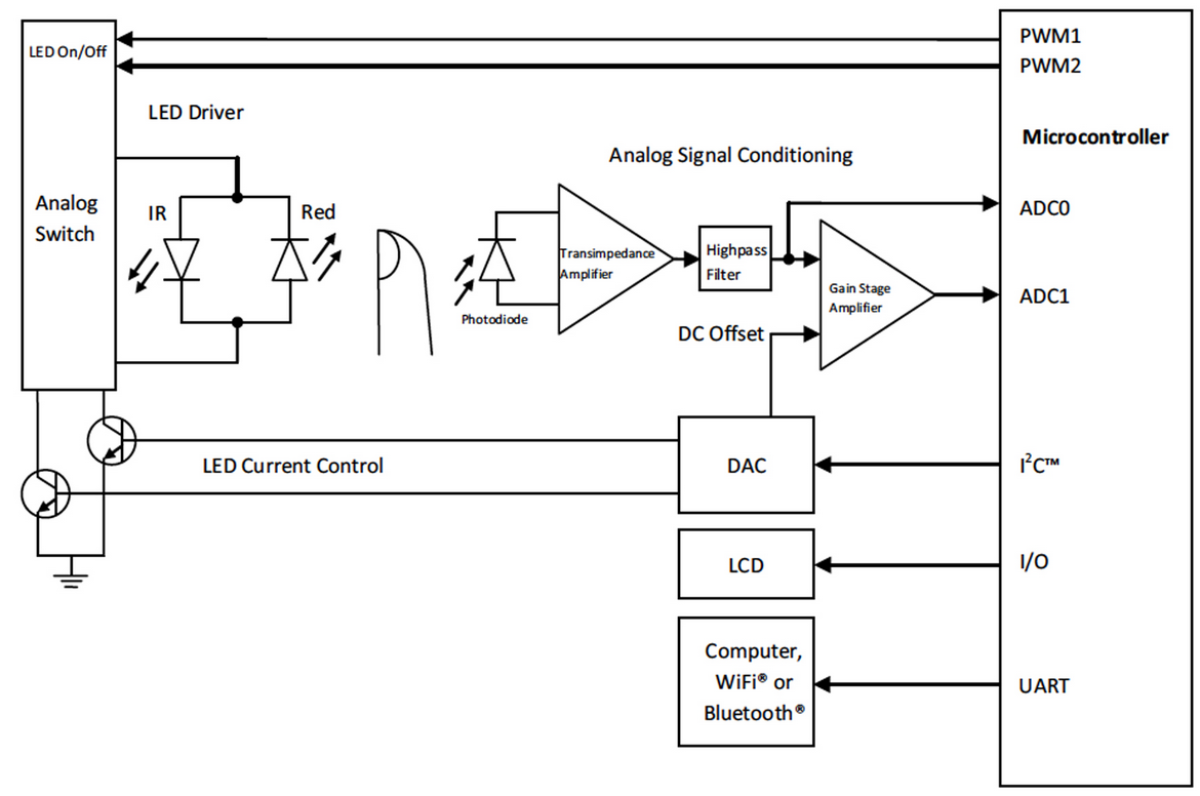

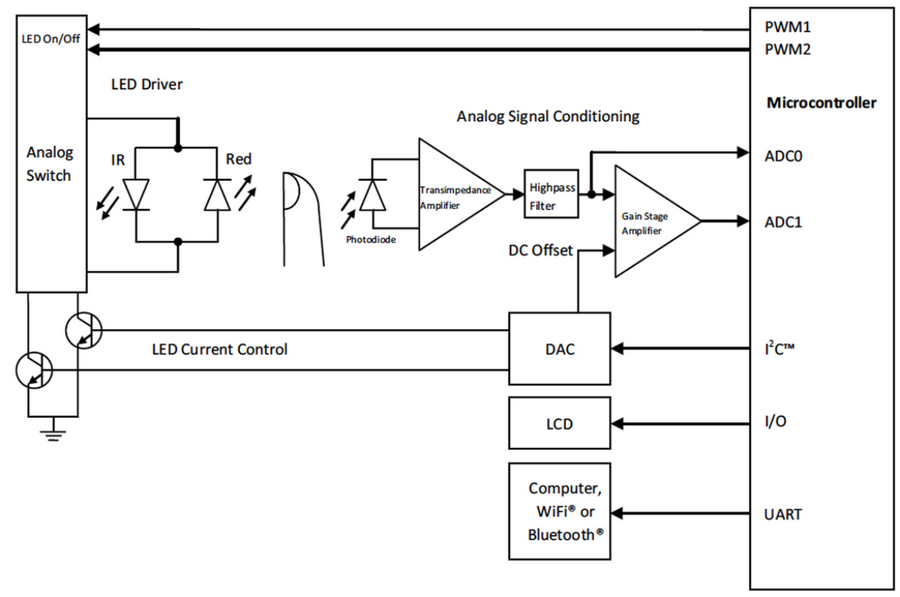

Blok Sema Pulsnog oximetra:



[Ovu poruku je menjao Living Light dana 20.11.2024. u 09:25 GMT+1]
[ Living Light @ 20.11.2024. 07:37 ] @

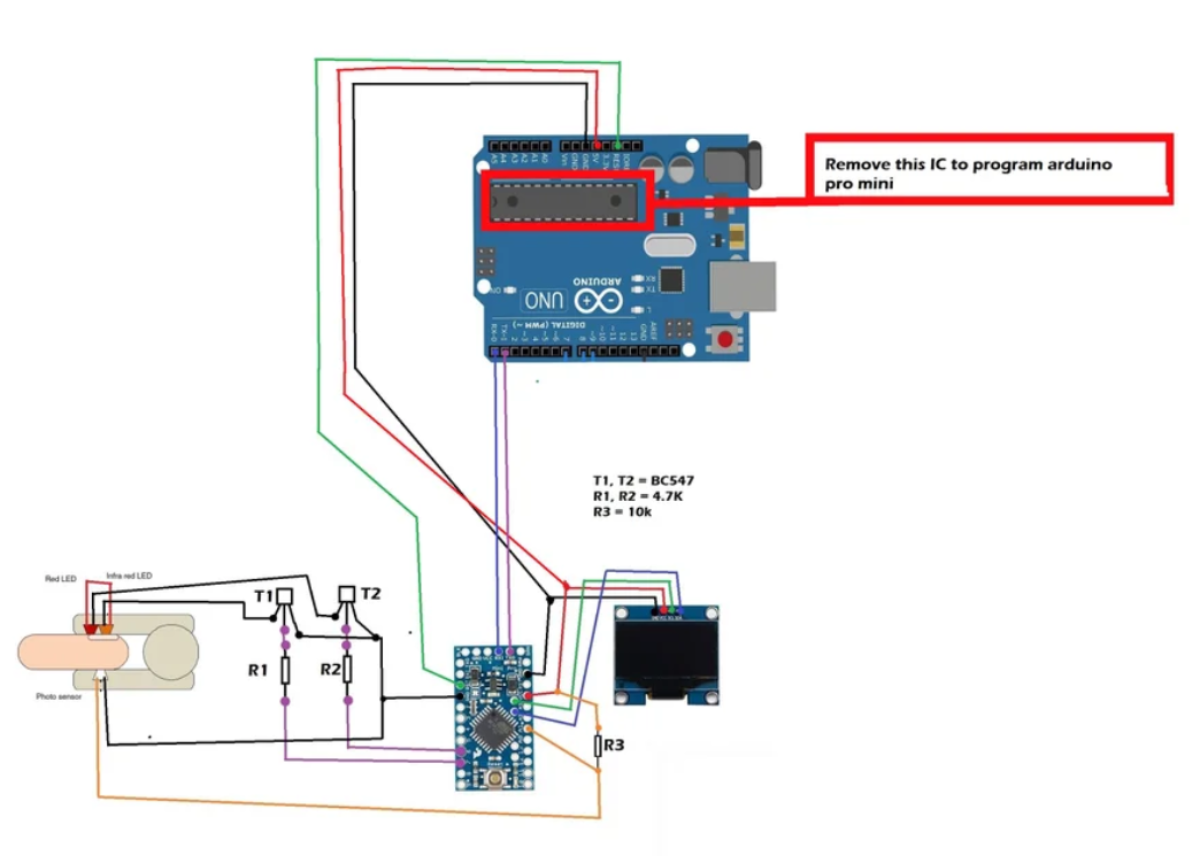

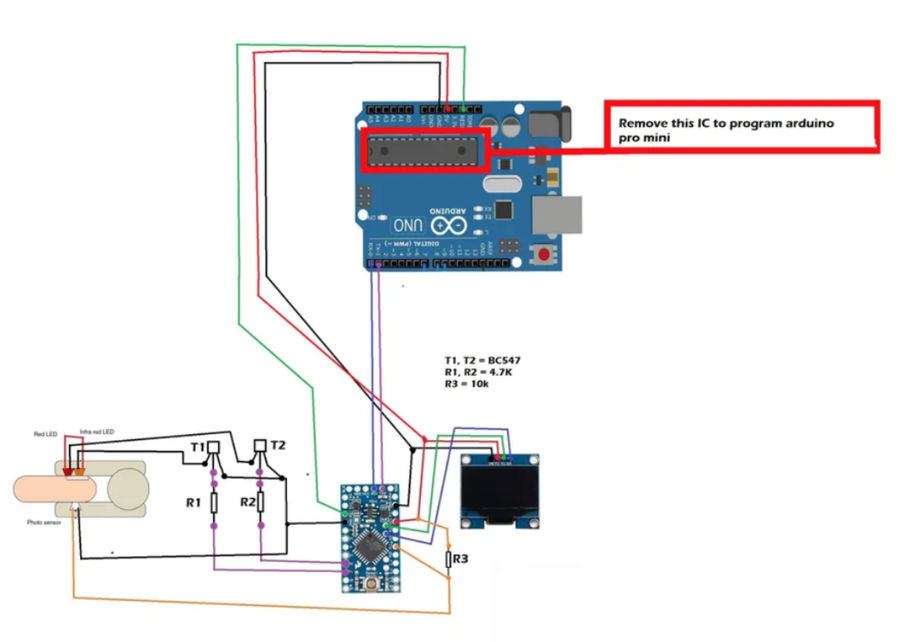

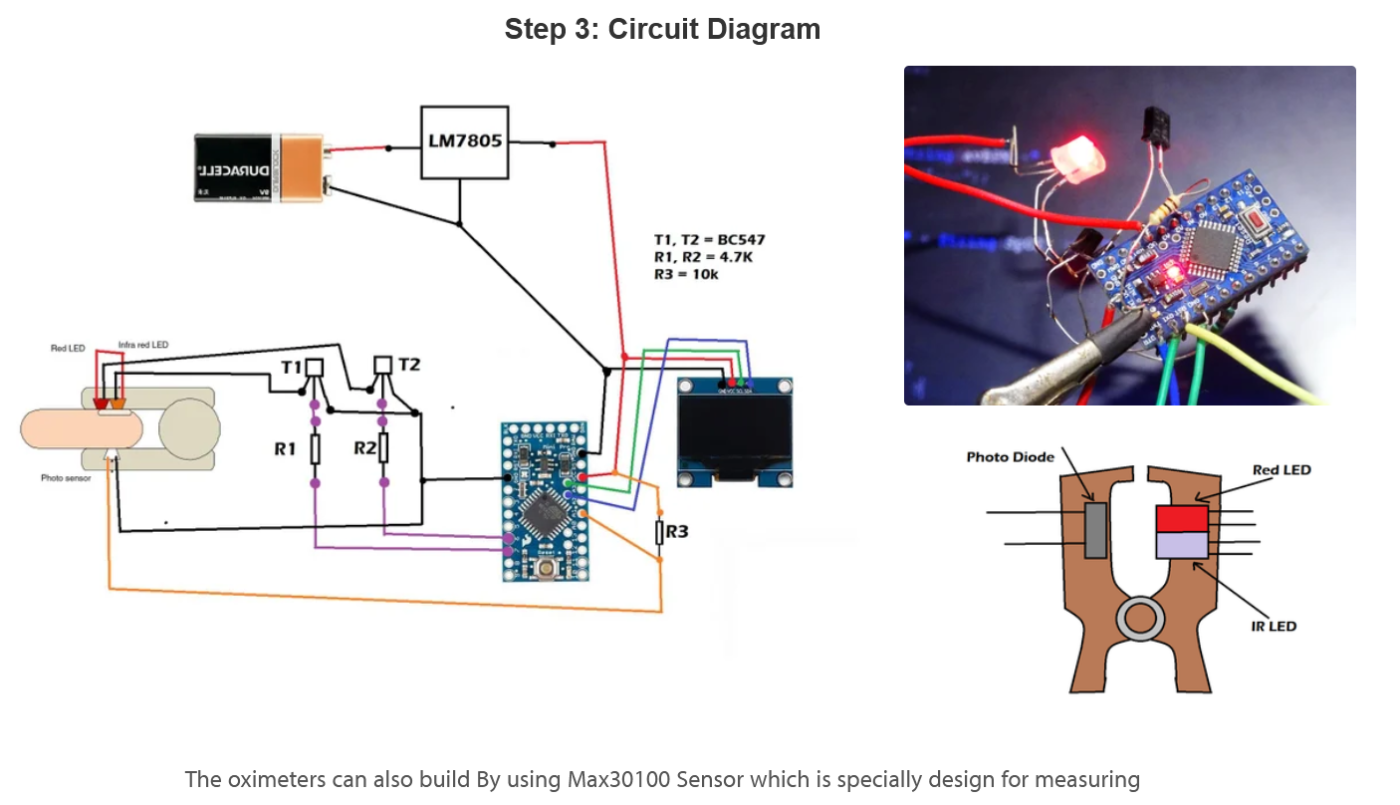

Izvor:
https://www.instructables.com/DIY-Pulse-Oximeter/

[ Living Light @ 20.11.2024. 08:13 ] @

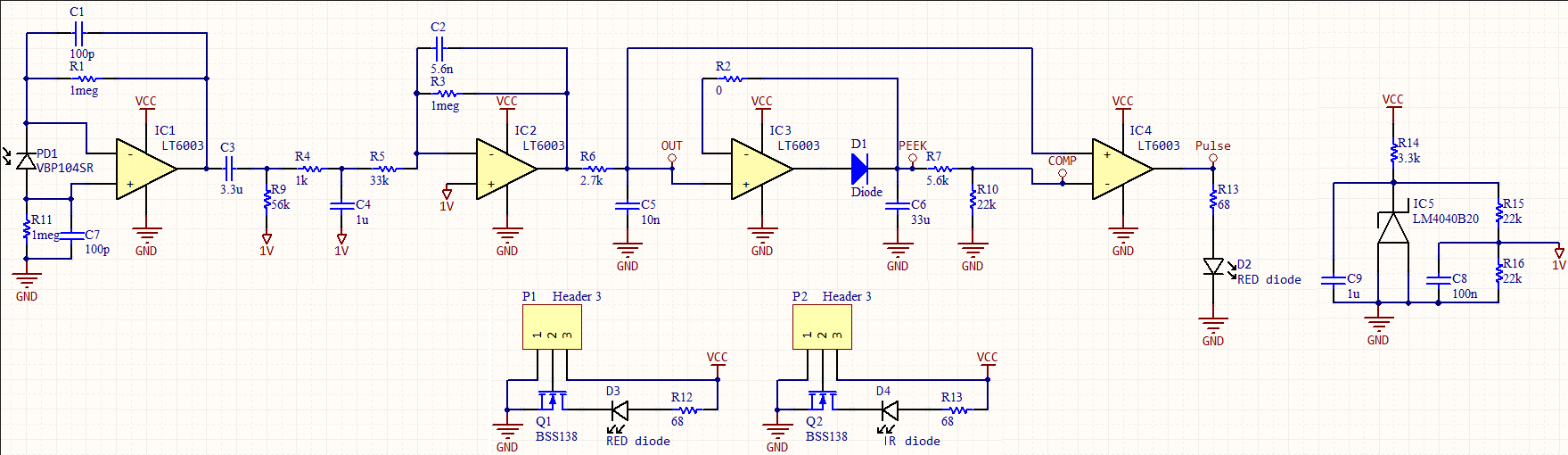

Izvor:

https://www.edn.com/simple-pulse-oximetry-for-wearable-monitor/
[ ademare @ 20.11.2024. 10:30 ] @
Ova dioda je slicna ako ne i ista kao na misu.

E sad stvar je u tome sto Kinezi prave u sustini jedan model, ali znaju da okrenu diodu na suprotnu stranu ! Znaci nekada je ona na donjem delu "stipaljke" usmerena naravno na gore, nekada je na gornjem delu, ovom gde je ekran usmerena na dole !

Tu je problem sto niko ne kaze gde treba da bude uperena dioda ?

Vidim na ovim shemama da navodno treba da bude uperena u nokat ?

Da li je stvarno tako ?

Meni je logicnije da bude uperena u jagodicu prsta nego u nokat ? Jer nokat nije deo tela on je dodatak i moze biti bolestan nevezano za ostatak organizma. Udar , infekcija itd.

Prst je vec deo tela.
