Samo slike iz mojih svezaka,pravljeno je to davno ali nije to to za sijalice ok ali za pumpu
treba dobar trafo tako da ti ne gine kupovina nekog originalnog pretvaraca.
I nemoj nikad sa njim da punis akumulator i ako ima tu mogucnost jer ces spaliti fetove,
kad je akumulator prazan povuci ce veliku struju preko dioda u tim fetovima a one su oko jedan amper
i nece preziveti. Mnogi domaci pretvaraci su zavsili kao punjaci za akumulator i ako je greota
za te toroide.

Na slici pise mikro elektronika al ne pise kad i gde.

Kad se ostari oce to da se desi.
Otkucaj u pretragu SG3525

Da li hoćeš da praviš pretvarač ili imas neki na servisu pa ti je potrebna šema.

Ja proizvodim te pretvarače sa punjačem na 12v snage od 200w do 1000w preko toga idem na 24v zbog velikih struja.
Ja sam to realizovao sa mikrokontrolerom i struja punjenja je ograničena na nekih 8A kada je prazan akumulator.

Pogledaj https://circuitspedia.com/inverter-circuit/

Hvala kolege na javljanju !

Ako ne mora baš-baš taj asortiman elemenata, onda

Boro, baci pogled:

https://www.elitemadzone.org/t510805-0#4091917

Nema na toj shemi CD40106, 4N35 i 2xIRFZ44N.

ALI, to je to !

Boro, pogledaj ovo: https://vi.aliexpress.com/item...scene%3Asearch%7Cquery_from%3A

Branko, ne znam da li si imao prilike da radiš sa ovim sklopom , ja nisam i ne znam kako se uopšte to sve povezuje (pošto su priključci označeni kineskim pismom) ?
Ako ti se bude dalo da nam malo pojasniš šta i kako ?!
Svima sretna nova 2025. Nova godina !
Pozdrav iz Doboja od Bore !

Boro, tebi i svim ostalim forumašima sećna nova godina, pa da malo pišem o tehnici.

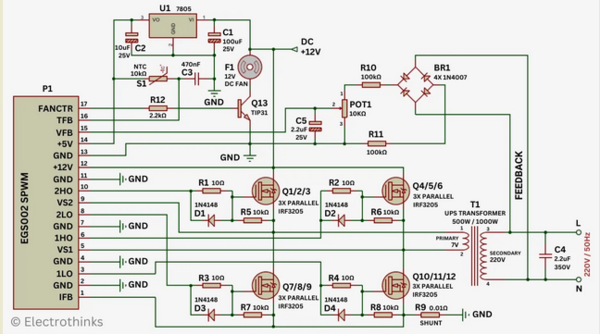

Sa tim skopom nisam radio, ali sam vrlo lalo radio sa podsklopom koji je ustvari dodatni PCB
na sredini ploče. Taj PCB je vrlo dobar sklop, modul, sa oznakom EGS002 i ima sve što treba
za osnovni deo pretvarača. Ima pamet, drajvere i konrolu. Treba mu dodati deo snage i imaš
vrlo dobar pretvarač. Možda je pametnije kupiti ovu pločicu pa dodati sve ostalo ovde. Pločica
košta 700=800 dinara na netu. Uz pločicu može se kupiti i LCD displej preko koga može da se
nadgleda rad pretvarača. Da znaš da pločica može da radi i sa 12V i sa 380V. Moraćeš malo
da kopaš po netu da pronađeš sve, ja ti kačim za početak.


Podatci i sve za EGS002
https://cxem.net/pitanie/files/5-389_EGS002_manual_en.pdf


https://vi.aliexpress.com/w/wh...html?spm=a2g0o.detail.search.0

https://www.edaboard.com/attac...cuit_electrothinks-png.191342/



https://www.pcbway.com/project...r_Making_At_Home_d673074f.html
https://electronoobs.com/eng_circuitos_tut83.php

Neznam da li s e isplati praviti kad na OLx ba ima gotov uredaj za 75 km.

Znam da kasnim ali tu sam negde.

Naravno da se ne isplati praviti!

ajd' ti tamo mathori, u čošku,

čuti, i
-Naruči 4 porcije 10 s' Lukom, KilLu Belog i Sifon Sodu ✅

Ne kradi Ćevape, ... i pazi na jajha ✂

naruči muziku,

Stižemo!

😅

poziv za dragog Milana Markovića:

" [ milan-markovic @ 26.12.2024. 19:43 ] @
Da li hoćeš da praviš pretvarač ili imas neki na servisu pa ti je potrebna šema.

Ja proizvodim te pretvarače sa punjačem na 12v snage od 200w do 1000w preko toga idem na 24v zbog velikih struja.
Ja sam to realizovao sa mikrokontrolerom i struja punjenja je ograničena na nekih 8A kada je prazan akumulator. "

-----------

Brate, Milane, Ti nam trebaš, ako imaš volje.

Verovano imaš koju lepu reč da dobaciš, ... ali, nema te u ovoj Temi, na žalost.

A, EXTRA SI, jer je Ovo TVOJ Teren. ✔✔✔

---------

PS: Svako treba da Radi ONO u šta se NAJ-Više Razume !

" Milan Marković ↔ Ja proizvodim te pretvarače " --- BRAVO! Svaka Čast! ✅


poz Ekipo i Svako Dobro

Jedino ako se ima u furdi transformator , fet ovi , integrirana kola , hladnjaci i plocice.
