Ja ne vidim slike pa ne znam sa čime radiš. Zakači ih ovde na forum, lakše je za praćenje.

Kad se klikne na ovo slike delova, trebalo bi da otvori slike u postimage

To je TB6600 drajver a ovo drugo nemam pojma sta je .
Motor povezujes na pinove B-, B+, A-, A+. Napajanje za motor povezujes na VCC i GND.
PUL+ - PWM sa generatora
PUL- - GND
DIR - - GND
DIR+ - U zavisnosti od smera. Mozes povezati na 3.3V ili na 5V a ako ti treba drugi smer onda taj pin ide na GND
ENA- - Na GND (nije obavezno)
ENA+ - Nema potrebe povezivati

Struju podesavas prema motoru sa prekidacima na drajveru a to je napisano na njemu.
Prati grejanje motora i struju podesi na neki optimum za tvoje potrebe. Da ima dovoljno snage a da motor radi bez pregrevanja.

Sto se tice namotaja motora trebalo bi da bude ovako al nije nuzno:
Crvena - A+
Plava - A-
Zelena - B+
Crna - B-

Motor takodje mozes da probas da napajas i sa 12V.

Sto se tice tog PWM generatora sad vidim da ima EN i DIR pa daj neku oznaku ili neki link da vidim sta je to.

_{[Ovu poruku je menjao vucko47 dana 24.02.2025. u 19:52 GMT+1]}

Ovaj generator impulsa je osc v1. 0, nasao sam na googletu
https://electronicspanga.com/s...er-pulse-pwm-signal-generator/

Evo i sa sajta prodavca https://mehatron.rs/kontroler-step-motora-sa-potenciometrom-2
Na zalost ne kontam sta tu kako funkcionise pa moram da pitam drugare.
A motor je nema17, sad, dal moze neki belaj da bude ako nisu zice te koje smo predpostavili da jesu
Evo na sajtu prodavca ima neka shema
https://mehatron.rs/step-motor-nema-17-42x34-133a-22kgcm

Mislim da je na ovom linku sve objasnjeno Link

Sto se tice oznaka na izvodima motora trebalo bi da bude:

A = A+
C = A-
B = B+
D = B-

Hvala drugar. Skoro pa sam uspio da pohvatam kako sta felcera. Nasao sam nekih par shema povezivanja za druver i generator pa cu probati da se igram malo da vidim sta kako radi.

Jos bih zamolio za pojasnjenje jumpera na generatoru, pwm i pulse, koji se koristi za sta u ovom slucaju, kao i jumperi frekvencija. Sta se dobija sa frekvencijama. Ima li razlike izmedju pwm i pulse moda, i sta bi trebalo da se koristi za ato tecnije okretanje na malom broju obrtaja.

Hvala jos jednom, mnogo znaci pomoc

Postavi na pulse za steper motor. PWM bi ovde bio za dc motore.
Odaberi najnizi raspon frekfencije a na drajveru podesi micro step na 1/16 ili 1/32.
Mikrostep povecava broj potrebnih impulsa da motor napravi pun krug a niza frekfencija dodatno usporava brzinu.
Malo se igraj sa svim tim dok ubodes pravu kombinaciju.

Hvala drug moj, ziv bio.
Kao sto rekoh nemam nikakvog iakustva sa step motorima, a potrebno mi je samo kao konstantan pogon, pa iskreno ne bi zalazio u sitna crevca i programiranja za te mnogo ozbiljne i mocne stvarcice. Iskreno, mislio sam da je to kit, shrma, spojiš, podesis i idemo. Medjutim vidim da je bas ozbiljna igrarija. Mozda nekad i budem nasao vremena da zadjem malo dublje u tematiku, ali za sada su mi dovoljne osnove.
Hvala jos jednom, i javljam rezultate (do malopre sam bio vani pa sam se smrzo previse da bi veceras probao)

Nije to ništa komplikovano, običan ne555. Slobodno se igraj sa tim, nećeš ništa pokvariti, bar se nadam 🤣
A i ako pokvariš ti drajveri su kod naše braće kineza na aliju od $5 do $10.

Pa i kod nas su oko 900 dinara, tako da nije skupo.
Za sada sam spojio ali mrka kapa. Na 2.5rpm trese se motor ko... zecica. Mnogo bucan, iako sam probao da ga odvojim gumom od nosaca. Tek na nekih 15tak obrtaja radi mirno. Probao sam sve tri varijante jumpera. Ne grije se motor, podesio sam struju 1-1.2A na drajveru i ima snage da okrece bez problema. Samo buka je poprilicno velika. Probao sam sve opcije sa signalima, i na 32 najbolje radi, ali opet bucno poprilicno.
Nisam vise pametan.

U tom slučaju probaj motor sa reduktorom. Možda nešto ovako:

http://www.sah.rs/jx-42bygh248a.html?___SID=U


http://www.sah.rs/catalogsearc...oduct_type=1818&q=reduktor

Sto nas vodi do https://www.elitesecurity.org/...brtaja-ispade-nerjesiv-problem

Došli dovde:
https://www.elitesecurity.org/...brtaja-ispade-nerjesiv-problem

A OVO ↑↑↑ "Ajmo Jovo Nanovo" nam kazuje da je

Ovoj Temi OVDE Kraj,

jer : šta god cenjeni članovi predlože postavljaču pitanja,

- On to NE MOŽE/Ne ume i UNAPRED Odbacuje.

The END.

Opet okretanje flaše, al' je tebi dosadno u životu!

Ne znam drug moj otkid toliko srdzbe u tebi. Niti me poznajes, niti ocigledno znas ista o ovom problemu (nisam nigdje procitao da si dao neki krsten predlog).
Pitao sam u temi elektrotehnike i uputili su me u ovaj dio foruma da probam naci rjesenje.
Ni nisam vjerovao da ce godinu i po dana da prodje u trazenju pouzdanog pogona na malom broju obrtaja.

Evo ako imas rjesenje, prodaj mi, nemoj da poklanjas.

Sve sto se do sada predlagalo su stvari koje sam vec probao. A ako nesto probas i ne radi, ne znaci da unapred odbacujes.
Jos nisam uspio stici da nadjem otpornike za indukcione motore da im probam smanjiti grijanje.

Ne znam zasto si toliko frustriran, kisa pada ili sta. Ako ti se ne svidja, niko te ne tjera da citas. Sa ljudima vodim izuzetno prijatnu konverzaciju, i ndma potrebe za takvim izlivima frustracija. Ako imas rjesenje, prodaj ga... Ako nemas.... Preskoci

Drug moj, nije meni dosadno, vec nemam rjesenje. Godinu i po dana pokusaja, sigurno preko 100 razlicitih motora i izvedbi i dalje na pocetku. Kuci mi se vrte 4 uredjaja po 24h i pratim koliko izdrze... Do 3.mjeseca max. Tako da i dalje nema rjesenja. A uputili su me sa prosle grupa ovde jer sam putao za step motore

Ne znam da li ti odgovara da ubacis remenice u kombinaciji s astep motorom. Remenice
Kais

Pa to sa remenicama mi ne gine da probam. Moram za pocetak kod nas da narucim razlicih remenica, koje bas i nisu jeftine, pogotovo ove tipa 100 i vise zuba, posto ispod 16 zuba na pogonu hoce da preskace, a moram vise od 5:1 odnos da dobijem, pa da probam naci neko rjesenje da ne bude bucno. Ako to bude radilo onda aliexpress, a i njih cekam po 2/3 mjeseca u zadnje vrijeme i sigurno 10 posiljaka mi nije stiglo uopste prosle godine.

Probacu i ovaj nema17 sa reduktorom, idemo sve opcije da probamo, ali svakako mora ici i preko remenice, da ne bi motor bio direktno u krutoj vezi sa osovinom. i jos jednu opciju imam sa indukcionim motorima, savjet od clana Branko, da probam indukcionim motorima da smanjim temperaturu/voltazu pa da vidimo i tu opciju, ali malo sam zakucao ovih dana u 39 pa dok to prodje.

Do prije par dana nisam imao pojma sta je uopste step motor i kako felcera, sad vec kontam neke osnovne stvari kako moze da se koristi. Problem je sto on mijenja cud i buku u toku rada, ali vidjecu i tu neke amortizere da postavim da to malo smeksam. Probamo, pa mozda i nadjemo neko rjsenje.
Do sada mislim da je preko 1000e otislo na ovu problematiku, ali vise nije u pitanju odustajanje od problema, vec inat da je nevjerovatno da tako prosta stvar naizgled, pravi toliki belaj.

Za godinu i po dana si mog'o da nađeš gotov uređaj i ne mlatiš sa motorima!

Jedino i razumno rešenje!

Za vezu motora sa osovinom imaš i razne vrste spojnica:

https://www.powerbelt.rs/spojnice-c1340

Da, elastične spojnice obavezno!

E moj drug, posle prvih problema sa motorima, krenulo se u potragu za gotovim uredjajem. S obzirom da sam nekada davno pravio one disko kugle i za pogon koristio motore rerne (koji su nekada bili daleko kvalitetniji od ovih danas) i radili su godinama bez otkaza.

Nabavljali smo iz kine gotove uredjaje, koji kostaju oko 180usd, ali svi imaju pogon sa 50ktyz ili 60ktyz motore koji nisu predvidjeni za stalni rad, i griju se na preko 90 stepeni na kucistu posle nekih 2 sat rada. Kontaktirao sam 10tak prodavaca sa alibabe, i vidim da svi koriste iste motore, neki imaju i typ50 koji je 4w, ali isto sa plasticnim zupcanicima, koje sam vec probao.

Svi ti show rack modeli su predvidjeni da traju neko kratko vrijeme, i da rade koji sat ili dan, nista da moze recimo 12-18 sati u kontinuitetu. Jedan kinez sa alibabe je cak bio fer i mjerio temp na kucistu i ispostavilo se da je kod njega 85 stepeni bilo posla nekih 2 sata rada na prazno.

I ako neki navode da su recimo typ50 metal gear, kad se otvori prenos 2 zupcanika budu metalna a 2 plasticna i skoro uvijek na prelazu metal plastika potrosi se plastika.

Rasklapao sam i 60ktyz od 14w da vidim da li bi moglo nekako da se rijesi hladjenje, ali problem je sto su namotaji sa jako tankim zicama, iako su motori od 14w, namotaji su tanji od motora od 4w. Sad, za premotavanje statora, nisam dovoljno strucan, i ne znam da li bi tu moglo sta da se odradi.

Sam nosac namotaja 60ktyz je plasticni i odvojen je od kucista, i sam namotaj se grije jako mnogo, sonda je pokazala oko 150 stepeni na namotaju, tako da mi dzaba i da stavljam hladnjak na kuciste, kad ne mogu direktno da hladim namotaj. A opet i da izbusim kuciste nema vajde kad unutra nema kuda da prodje vazduh da bi hladio namotaje, jedan do drugog su dva namotaja, a magnetni rotor je knap sa njima i bukvalno nema ni 1mm razmaka.

Recimo motori od rerne od 4w nemaju tih problema sa grijanjem, kod njih je jedan namotaj, i nemaju smjer okretanja, vec ono kako se zavrte (sto u sustini i nije bitno u mom slucaju) ali su problem plasticni zupcanici koji se pojedu jako brzo i kad motor radi na prazno. Ta dva zupčanika sam jurio da neko naoravi od mesinga, ali nece niko da se bakce sa tako sitnim stvarima, pogotovo dupli zupcanici pa je alatima tesko to iscackati u mesingu.

Probao sam cak da izvedem da koristim motor od rerne a prenos od 60ktyz ali je ogroman i za mene neizvodljiv posao isjeci kompletno kuciste koje je ujedno i nosac namotaja i osovine sa jedne strane, drugi limcic nosi osovinu sa druge strane i potrefiti da osovina bude u centru (a nema prostora ni za 0.5mm odstupanja a okrece na 3000rpm) i posle to spojiti sa potpuno drugacijim kucistem od 60ktyz i sklopiti da bude nulta tolerancija na zupcaniku koji ulazi u prenos.

Sve varijante i motora sa cetkicama sam probao, i sa pwm kontrolom da im spustim obrtaje, posto su svi bar 10x jaci od onoga sto meni treba, ali mrka kapa, ili se pojedu biksne u osovini rotora ili se cetkice potrose.

Sad jos ostaje da probam da se igram sa otpornicima i 60ktyz i reduktorom za nema17. Ako i to ne prodje, ostaju motori od reduktora za pelet sa kaveznim rotorima koji su oko 90e. Uzeo bi ja njih i ranije, ali drugar koji se bavi kotlovima kaze da su i oni napravljeni da odlaze i da ih poprilicno cesto mijenja.

Sad se nadam da je bar malo jasnije zasto je tolika muka, i da ja nisam neko ko voli da pametuje, prihvatam sve savjete i samo pokusavam da rijesim nesto sto je za sada nerjesivo. A izgleda banalno...

A svakako motori idu preko zupcastih remenica. Prve varijate su isle direktno ali sam shvatio da same osovine na izlazu iz motora nisu savrseno centrirane pa se prvo islo sa gumenim prirubnicama a kasnije sam presao na zupcasti kais da bi sto manjenprostora iza masinerije zauzeo.
Otvarao sam i rupe na prenosima da bi se dodatno podmazivalo na 15 dana i sl, ali uvijek isti zupcanik pravi problem kod plasticnih prenosa sta god mu radio. Onda ostavim 2 motora da rade na prazno, na stolu i isti zupcanil ode i kod njih. Za sve to trebaji mjeseci ispitivanja i cekanja rezultata...



_{[Ovu poruku je menjao Bosske666 dana 01.03.2025. u 09:10 GMT+1]}

Iskreno tvoj lik i delo me oduševljava!

Nema tu drug moj sta da odusevi, samo beskonacna bandoglavost kao velika nesreca, da se nesto rijesi. i sto vise muke zadaje, veci izazov postaje, i kad bi svako normalan odustao, ja dobijem neki turbo da spavati ne mogu. Koliko je dobro, toliko je i lose... Ali tako je, mator konj se ne da mijenjati po karakteru.
Naravno, bavim se sa jos mnogo razlicitih "projekata" pa nisam dokon da se baziram samo na jedno, da 3 mjeseca piljim u motor cekajuci kad ce da crkne. Ali vrijeme u poslu zacas proleti pa tako evo godinu i po dana prozuja kao tren...
Kome god da kazes da ti treba pogon za tako smijeno malo naprezanje, svi ce da odmahnu rukom i kazu pa to je prosto. Medjutim praksa jenpokazala drugacije. Cak i motori od brisaca, za koje vazi da su neuništivi za raznjeve i slicno, posle nekoliko mjeseci otkazu. Sve je lako kad nesto radi koji sat dnevno. Posle 12+ sati neprekidnog rada, svaki dan sve se mijenja.

I da je to kod mene u blizini, lako bi ja mijenjao motore od 10km ili ti 600 dinara jednom u 3-4 mjeseca, ali te masine idu od banjaluke do jahorine. A danas naci nekog da zna da odvije 2 srafa i iskopca 2 buksne, da zamijeni motor, pokazalo se kao nemoguca misija. Ako uspiju i da skinu poklopac pozadi, vide 10tak zica od dioda i motora i tu sva hrabrost nestaje, iako je kabal iskljucen. Zamisli 2 buksne da se iskopcaju i ubace na drugi motor. Ludilo
A sve to radim sa debelim minusom, posto je vlasnik moj rodjak kome puno dugujem u zivotu i sve sto radim je free. Cak sve motore i ostalo za istrazivanje sam finansiram. Al navuce se cifra samo tako.

Da se okrece prase od 40kg, ubacis trofazni motor sa reduktorom i rijesen problem, al za flasu od 1kg nema bas neko rjesenje koje je kompaktno i ne zahtijeva jakog nosaca da to prebaci gdje treba.

Nabaviš nekoliko komada pa kad' lipše samo zameniš i teraš dalje!

Taman sam dodavao to za zamjenu motora u prethodni post. Sve bi to bila laganica da to nije rastrkano svuda po Bosni i Srbiji, Hrvatskoj.
Trebace tih sigurno 50tak masinerija da se napravi, pa sajmovi, izlozbe i slicno. A vjerovali ili ne niko na balkanu ne pravi tako nesto, ili ako prave koriste neke gore navedene motore koji rade koliko rade, i kad proda, boli ga uvo. A ni jedan prodavac ne daje garanciju ako radi neprestano.

Onda veliki problem sa znatizeljnim posmatracima, stavljali smo kameru i pratili jednu masinu gdje je svakih par dana crkavao prenos, i skontamo da je za 12 sati skoro 100 ljudi cackalo, zaustavljalo i diralo flasu.

Ovaj motor iz rerne kad zaustavis on krene unazad, i lik je jedno 10x okretao smjer, zanimljivo mu. Hajde to rjesismo sa plexi kucistem, mnogo slabiji efekat ima kad je u plexiju, ali nema druge opcije.

Ček, ček, ti ovo praviš da bi dalje prodavao, e pa sinko nije pošteno....

Pa treba citati, prije donosenja zakljucka, kako zakljucak ne bi bio pogresan kao u ovom slucaju.

Kao sto sam vec gore napisao radim ovo za sto bi i Srbiji rekli brata od tetke, covjeka koji mi je dosta valjao u zivotu, i radim to free, bez ikakve naplate. Covjek nagrabusio u zivotu, i sad gledam da i ja budem koristan njemu.

Cak i sve sto sam do sada ulozio islo je iz mog dzepa, svi bezbrojni pokusaji i promasaji. On ima neku rakiju koju proizvode, i sve su to neke skromne kolicine, da to nije neki ozbiljan biznis. A svakako te masine ne bi prodavao "konkurenciji", tako da svaka zarada tu pada u vodu. A kod nas i dalje vazi pravio da je rod svetinja.

Nisam ja prodavac, ja sam entuzijasta. Imam dobar posao i izvor zarade koji mi omogucava sasvim normalan zivot bez trzavica i to mi je dovoljno. Nemam kredit nad glavom, neplacene racune, imam sve sto mi je potrebno, i uzivam u tome. Jurnjava za novcem dovodi do toga da covjek izgubi smisao zivota, i ato vise ima, vise pati jer nema vise... I na kraju skonta da prodje zivot u jurnjavi.

I sve sto radim mimo toga je kako ja to zovem kvalitetno trosenje slobodnog vremena.
Sad, mozda je tesko povjerovati u to, na forumu moze svako da pise sta god zeli, da se predstavlja ovako ili onako.

U ovom delu Srbije gde ja živim se kaže rođak al kako to nije Beograd onda moguće da nije ni Srbija. Čak ni ime mog grada ljudi više ne znaju da izgovore kako treba.
Što se tiče prodaje toga što praviš prvo dobro pogledaj zakone/propise. Jeste ovde cirkus što se tiče toga al' možeš nekome da zgaziš na žulj a onda jbg.

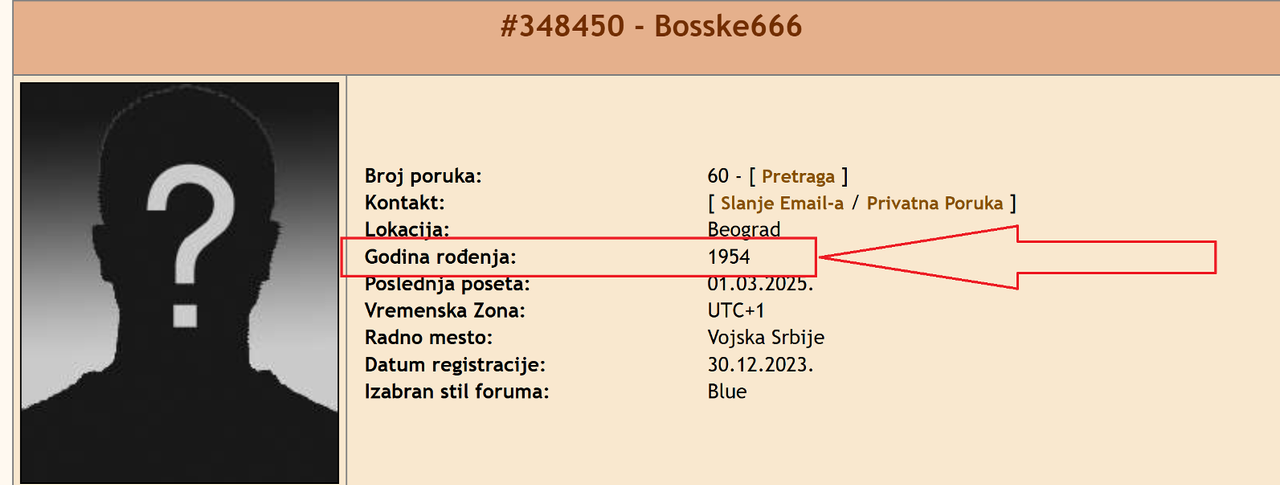

Zar nisi penzioner?

O brate moj, ja ne znam kako izgleda tvoj proces zakljucivanja, koje didakticke metode koristis, ali skroz pogresno zakljucujes. Mozda ja previse pisem pa se prekacu pasusi, ali ne mozr sve da stane u 2 recenice, dzaba je.

Ne znam odakle ideja da neko od 45 godina bude penzioner. Hajde, godine ne pisu nigdje, ali mnogo pogresnih zakljucaka za jedan dan.

U svojim postovima sam iznio sve moguce i nemoguce probleme sa kojima sam se susreo, godinu i po dana iskustva, sto bi vecina krila kao zmija noge, i pustili bi da se drugi pate, ili bi to iskustvo debelo naplatili.
Kod mene je znanje i iskustvo besplatno, sve sto znam i sto sam naucio besplatno dijelim, samo na zalost malo je danas zainteresovanih.

Svakako moze mnogo da skrati vrijeme i da znaju unapred sta mogu da ocekuju.

To svakako moze mnogo vise da pomogne nekome u buducnosti ako bi se susreo sa slicnim problemom, od svih stvari koje sam ja dobio kao savjet, a koje su vec primjenjene i ma zalost nisu bas bile od konkretne pomoci.
Ja se svakako zahvaljujem svima na pomoci i trudu.

Ima li igdje onako opisano koji su problemi i sta da se ocekuje, i onda ti "zakljucis" da ja to dalje prodajem, i onda nije posteno. Evo drug moj, dodji kod mene, dacu ti sve sto treba pa pravi i prodaji dalje. Ja se time ne bavim.

Iskreno sem sheme povezivanja step motora i na zalost za sada promasaja i sa njim, nismo se pomerili sa mrtve tacke.

A s obzirom da ovo ne vodi nikuda, i da sam za sada optuzen da sam muljator, ovaj sledeci vec nastavlja da cu imati probla sa zakonom zbig prodaje koja je nekim cudom pripisana kao plod "zakljucivanja" , pa cu uskoro biti optuzen da sam svercer, ratni profiter i ko zna sta jos, zaista zelim sve najbolje svima, i ne bih vas vise zadrzavao.

Ako ovo pomogne kome u buducnosti super, ako ne... Nikom nista, idemo dalje.

Ja sam " ovaj sledeći " pa u to ime,
Iskreno me zabole patka šta ćeš ti da radiš sa tim što praviš a sve ovo što sam ti pisao oko tog steper motora je bio pokušaj da se pomogne. Isto je i za ovo što sam napisao u vezi prodaje i ostaloga a takođe me opet zabole patka kako si ti to shvatio.
Otvorio si dve teme pa nemam pojma šta sam ti na kojoj pisao al' kako ti to moje pisanje nije pomoglo u rešenju problema isključujem se za dalje a nadam se da će ti to neko već rešiti.

Ovde neko ne govori istinu, na srpskom laže!

Iskreno zabole me i patak i patka ali sinko provaljen si!


_{[Ovu poruku je menjao zeoN_Rider dana 01.03.2025. u 19:46 GMT+1]}

Ajte vi, gospodo, malo 'oladite kapislu'.
Prpucavanje možete da nastavite putem privatnih poruka.

Jahač: bakći se audio tehnikom i ne zagađuj samo pisnjem radi pisanja.

Vojno grlo: 50 komada je već ozbiljnija serija osim ako nećeš sve da izfinansiraš iz SVOG džepa i za svoj rad ne uzmeš ni kintu. I ne piši u stilu politkoma. (A jahač te je provalio da si "bajat" - zli penzos

Ma šta da o' ladimo, vređa nam inteligenciju (dok još imamo )

Sve je vec receno, i sta trteba i ( jos vise) sta ne treba, pa je katanac logican.
