Nije potrebna detaljna shema spajanja nego samo princip (otpornici za ograničavanje struje, vrsta napajanja i sl ) !

Boro, imas srecu da su sve diode 3W, 3V, dakle sve mozes da vozis istom strujom do max 1A.
Iduca sreca ti je da imas ukupno 80 dioda.
Kad ih vezes u seriju treba ti napon napajanja od oko 80x3=240V.
Ako ispeglas 230V AC dobijes nesto preko 300V, i zelis linearniu regulaciju ili otpornike da ogranicis struju na 1A, na tom regulatoru/otporniku ce se disipirati skoro 70W.
Dakle linearno i (skoro) cist DC ne dolaze u obzir.
Ostaje ti PWM ili nesto slicno tome.
E sad eto srece, imas lako dostupan AC napon 230V i treba ti nesto da ogranici struju samo u pikovima.
Za dalji proracun bi nam trebao reci koliku struju / intenzitet svjetla zelis da imas.

OK Jovane.
Vala baš se dugo i nečusmo !
Struja je baš ona koju si naveo - 1A po diodi da bi u konačnici dobio 3W pa toj istoj diodi.
Daj neko nelinearno rešenje a napajanje po mogućnosti sa AliEx.. ako ne tražim previše ?!
Kako ograničiti struju a da to nije otpornik ? Pretpostavljam sa strujnim izvorom (jer je LED strujni potrošač) ?
Kako bi to trebalo da izgleda i radi ?
P.S. Čujem da si prolazio kroz Doboj a nisi se javio na vruću kafu !

Pre šest godina sam postavljao led osvetljenje u klijalištu u plasteniku, tako da imam iskustva sa tim
osvetljenjem. Postavio sam i temu o uzgoju lekovitog bilja na poljoprivredi još 2016. godine.
Nikako nije pametno postavljati led diode koje se napajaju praktično direktno sa 220V! Vlage ima na
sve strane i uvek se javlja kondenz.
Ja bih napajao te snage sa 36 ili 48 volti, u segmentima koji bi imajli svoju regulaciju struje. Svi spojevi
moraju da budu izolovani jer se javlja odmah elektroliza i to nikako prostim silikonom.
Svaki tip dida ima drugi radni napon što moraš da znaš pre formiranja stringova dioda. Ograničavanje
struje je važno, a važno je i da pri crkavanju jedne diode ostale nastavljaju da rade.
Traži malo razmišljanja, ali se da rešiti. Važni su i hladnjaci je ti u objektu časkom temperatura poraste
na 40C. Trebaće ti i nešto ventilatora da hladi diode. Regulacije struje će se naći na aliju bez problema.

Evo te moje teme: https://www.elitemadzone.org/t...enje-zacinskog-lekovitog-bilja

Zdravo Branko, veoma sam srećan sto si uzeo učešće u temi.
Za napajanje sa 230VAC si potpuno u pravu i taj dio ide na reviziju.
Ostatak dioda (i meni je malo čudno da su svih pet (crvena, plava, ljubičasta, UV i IR rade na 3V) ću da rasporedim u stringove najvjerovatnije od po 8 komada u jednom stringu (24V).
Hladjenje cu obezbijediti na način da ću sve diode pričvrstiti na aluminijumsku ploču dimenzija 400x200mm i debljine 2mm. Rupe za diode će biti veoma precizno izbušene na water jet mašini, iznad te ploče sa diodama će biti druga takva ploča sa dva ventilatora (ona iz PC napajanja) i obe ploče će biti uokvirene u kompaktno kućište sa prorezima za protok vazduha. Tako sam to sve zamislio a kad završim okačiću slike ovde na temi.
Molim te da malo podrobnije objasniš ovo sa elektrolizom i na koje spojeve se to odnosi i čime treba da se ti spojevi izoluju da bi se to spriječilo.
Još nešto da pitam: da li na svaku diodu treba da se stavlja otpornik za strujno balansiranje ?

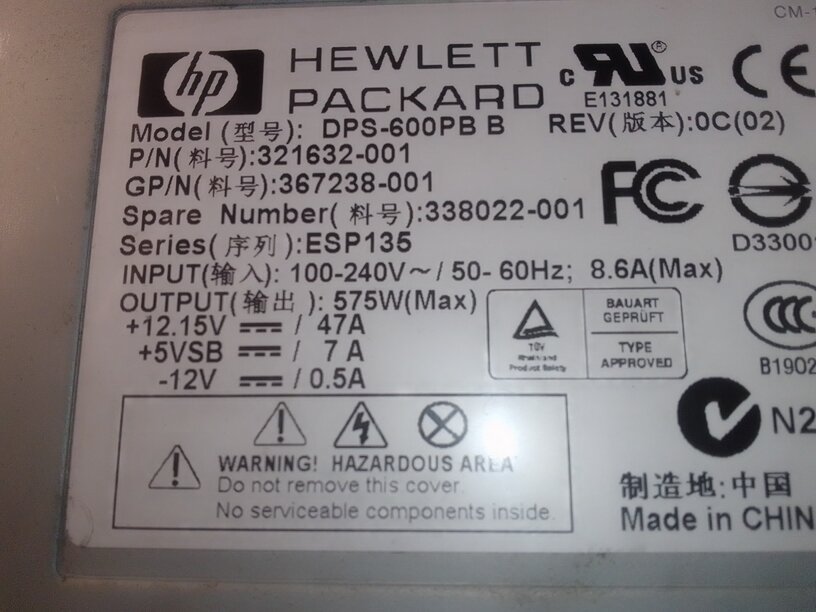

Imam ova dva serverska napajanja i njih mislim upotrijebiti za napajanje LED-ara.
Hoće li moći ovo da šljaka :

Prvo moraš da definišeš koje su ti diode potrebne, a to ćeš morati da definišeš
prema talasnim dužinama optimalnim za razvijanje hlorofila. Koliko se sećam
postoje dve talasne dužine. Drugo, diode različitih svetlosnih dužina apsolutno
nemaju isti pad napona u propusnom smeru uz istu struju.

Naravno da razumijem o čemu pričaš.
Postotak u vrstama svjetla (po talasnim dužinama) sam već odredio (od te sam fele-poljoprivredne) i to:
- crvena (660nm) 60%
- plava (450-470nm) 20%
- ljubičasta (400-420nm) 10%
- UV (365-395nm) 5%
- IR (730nm) 5%
Ovaj dijagram koji si okačio će mi puno pomoći.
Imaš li kakav savjet što se tiče elektronike i napajanja (znam da mi se uvaljuješ u profesiju poljoprivrednu ali eto i ja se uvaljujem u tvoju elektroničarsku hehe..) ?

Jel to napajanje od kompa ? ako je atx obavezno spoji zelenu na masu....

Nije racunarsko, od servera je. Malo mlogo jace.

Boro, ako vezuješ ta dva čuda na red, dobićeš 24V i moja preporuka je
da vezuješ 6 ili 7 dioda na red. Za svaku granu koristi ovakav regulator
struje https://vi.aliexpress.com/item...oreOtherSeller%7Cquery_from%3A

I pazi da te ne uvate ...

Prije spajanja u seriju provjeri da GND nije na kucistu koje je spojno na uzemljenje.
60-tak A zna da napravi vatromet.

Veselinović je u pravu, kako izgleda, možda su minusi na masi, mogao
bi to biti veliki bum. U svakom slučaju, dobro proveri. Vidim na par mesta
da uspevaju da dobiju 14,4V, 50A uz malu modifikaciju. Onda bi mogao
da ideš sa 8 dioda na red.

http://www.albe24.com/serverps.pdf

A nesto ovako :

https://www.temu.com/ba-sr/1-k...4jb&_x_sessn_id=57amdg59cs

ne dolazi u obzir?


Maks izlazni napon konvertora je 60V, ajde recimo 54V. ispada da se moze voziti maksimalno 18 dioda u seriju, ali broj dioda treba biti visekratnik od 80- dakle 16 dioda.
Sad uzmemo 16 dioda u seriju, i bice ukupno 5 grupa.
Dakle treba 5 konvertora cirka 20 KM i nista vise. Diode vozis konstantnom strujom ( jedini ispravan nacin) i prst u uvo.

Kućišta napajanja su povezana na minus.
Da li da ih otvaram i da tu vezu prekinem ili ... ?

... ili da ih žegnem paralelno i da udvostručim struju pa onda nova matematika u vezivanju i broju stringova ?

Ako kreneš na dizače napona nemoj da ta dva ispravljača vezuješ paralelno,
jer ćeš i tako da koristiš više modula za regulaciju struje. Ako koristiš 80 led
po 1A, ukupna potrošnja bez gubitaka je 240W, što jedan ispravljač pokriva
bez problema. Nemaš potrebe za 2 komada.
Moduli koje ti je predložio Veselinović rade sa TL494 i nisam ih koristio. Ako
se opredeliš za njih, trebaće ti 5 komada sa izlaznim naponom oko 48. Tada
bi imao po 16 dioda na red. Kako bi se uparile rezne diode, moraš sam da to
probaš. Moduli bi vukli po 5A, i verovatno se ne bi grejali previše.

OK Branko, još samo jedno pojašnjenje; kad si napisao za 80 dioda i napajanje sa jednog izvora jesi li mislio npr. po 4 na red pa onda takvih stringova 20 u paralelu. Da li u tom slučaju treba neko ograničenje (regulacija) struje ili ne ?

LED je strujna, a ne naponska stvar.
Uvijek moras na neki nacin da ogranicis struju, u protivnom ode led Bogu na istinu.
U obzir treba uzeti i cinjenicu da napon na diodi seta kako sa strujom tako i sa temperaturom.
Najlakse ti je shvatiti da se ponasa slicno zener diodi.

Boro, da uvedemo malo organizacije i pameti u temu. LE diode imaju
svoje karakteristike, radne uslove, a sve to piše u podatcima. Zakači
ti lepo oznake dioda koje si odabrao za svoj projekat.

Hajde da i ja malo "dosolim". Postotke o u cescu pojedine boje si odredio po konzumaciji dioda iz napajanja? Nemaju sve diode isti odziv
u svjetlosti, a tebi je bitan odziv-ono sto diode daju. Iz prethodnog posta, @branko tod ti je predlozio da okacis koje diode su u igri, mozda
vidimo da li se matematika po konzumaciji slaze sa dobijenom svjetloscu. pOz

Bora nam je nestao?

Dok se ne pojavi može li pitanje o napajanju koje može da se koristi i za led rasvetu?

Ali ne zbog rasvete nego mikrofona.
Ta bolja napajanja mogu da se koriste i za nadzor i za led rasvetu.
Kada se poveže mikrofon sa običnim napajanjem čujem se šuštanje.
Sa baterijom nema šuštanja a pitanje je da li sa tim kvalitetnijim napajanjem isto nema šuštanja?

Može pomoć, ali malo razjasni pitanje. Koje obično napajanje, kakav mikrofon ...

Ova tabela za diode od 1W je sve sto sam uspio da nadjem.
Na istom mjestu se nalaze i diode od 3W ali za njih nema posebne tabele.
Da li je ovo dovoljno da se izvuku neki zaključci...hm...?

Šta je pisac htio da kaže sa "Circuit diagram" iznad tabele (je li ovo zener dioda u paraleli sa LED) ?

Mikrofon za nadzor ali nema potrebe da pišem detaljnije.
Više sam ubacio to pitanje ovde za slučaj da pročita neko ko se baš time bavio.

Jeste zenerica napona nijansu višeg od radnog napona LE diode. Sluzi da kada se diode vezu u stringove-klastere kao sto ćes ti vezati, ako
koja dioda "odapne" da ostale u klasteru rade. Zadnja kolona desno kaze o efikasnosti-osvjetljaju koje diode daju, za isti napon i struju
broj lumena je razlicit. E sad treba "iskopati" za taj mix svjetlosti sto ti treba, koji je udio pojedine boje potreban. Ocito referenca nije ljudsko oko koje je razlicito osjetljivo na pojedine boje. Ganjaj po "poluprivredi"-odnosno koja temperatura boje izaziva najbolji razvoj hlorofila kod biljaka.-
pOz

Napomena: Zenerica je vise dijak-biderikciona je, i stiti Led od pogresnog polariteta.-
pOz

Boro, to su u principu uopšteni podatci, ali ti daju informaciju o radnom naponu na LED
pri određenoj struji. Za pravilan rad dioda važno je držati struju na potrebnoj vrednosti,
a napon će biti sam generisan na diodi. Napon će se menjati u zavisnosti od trenutne
temperature diode i blago će se povećavati kako prolazi radno vreme diode. Posle par
hiljada sati rada napon može porasti do 5%.
Zbog toga trebaš da imaš raspoloživi napon veći za 15-20% od izračunatog. To znači
da ako imaš napon od 50V na izlazu iz Booster Convertera, možeš redno da postaviš
18 crvenih led, a samo 13 plavih. Normalno, uz ograničenu struju na 1A. Sam računaj
kombinacije i broj dioda, jer nema pravih podataka za te diode koje ćeš koristiti. Kada ih
nabaviš odradi merenja na po jednoj diodi, što će ti biti osnova za dalji rad.
Veza bi trebalo ovako da izgleda, uz napomenu da je izvor struje ustvari onaj modul koji
je predložio Veselinović.

Jako dobro je da diode imaju ugrađene open LED protectors što ti garantuje
da ti neće otkazati cela linija zbog otkaza jedne diode. Njegova funkcija je da
prespoji neispravnu diodu pri naponu na krajevima > 6V. Obično se sastoji od
tiristora i okidnog kola. Šta imaju tačno te tvoje diode samo bog zna.
U svakom slučaju taj sklop izgleda nekao ovako i ima sledeće karakteristike.

Je li to ono isto o čemu je emiSAr pisao (zenerica, više diac, bidirekciono...) ?
Samo se pitam da li je to kinez ugradio u LED ili preporučuje da ja to sam uradim ?

Prije nekih 15-tak godina, kad sam drugaru radio mali studio za snimanje, koristio oko 400 LED maleckih 5 mm i prvi put se sreo sa tim
"hepekom" koji je bio integrisan u diodu. Za ove "odraslije" 1W i vise, logicnije je ovo sto je @branko tod predstavio. zener diode u opoziciji bi previse
disipirale.-
pOz
