[ boro62promaja @ 28.06.2026. 16:33 ] @
Crko mi punjač za Li-ion bateriju.
Provjerio sam sve poluprovodnike i pronašao jedan crknuti tranzistor 2N3904 i jednu diodu 1N4148.
Zamijenjeno, imam punovalno ispravljanje i na Bulk Elko imam 312VDC.
Punjač ne radi (mislim da ne počinje oscilovanje).
Pronašao sam i ovaj otpornik od 2W (ocijenio po veličini) koji pokazuje beskonačan otpor ali ne znam koja je ovo vrijednost pa molim pomoć.
Opto Cupler-e (ima ih 3 komada) nisam skidao jer ih ne znam ispitati.
Pokušao bi sa zamjenom ovog otpornika (spaja minus Bulk-a i Source Fet-a), kontam da pomoću njega počinje samooscilovanje.
Evo fotke:







[ boro62promaja @ 28.06.2026. 16:41 ] @
Nisam baš poredao fotke po smislu pitanja koje sam postavio ali sam mislio na ovaj otpornik koji sam izvadio i uslikao samog samcijatog.
Takođe ne mogu da nađem podatak za ovac IC koji je u krupnom planu (ovaj drugi je LM324 i njega imam ako bude potrebna zamjena).
[ PedjaZ @ 29.06.2026. 06:54 ] @

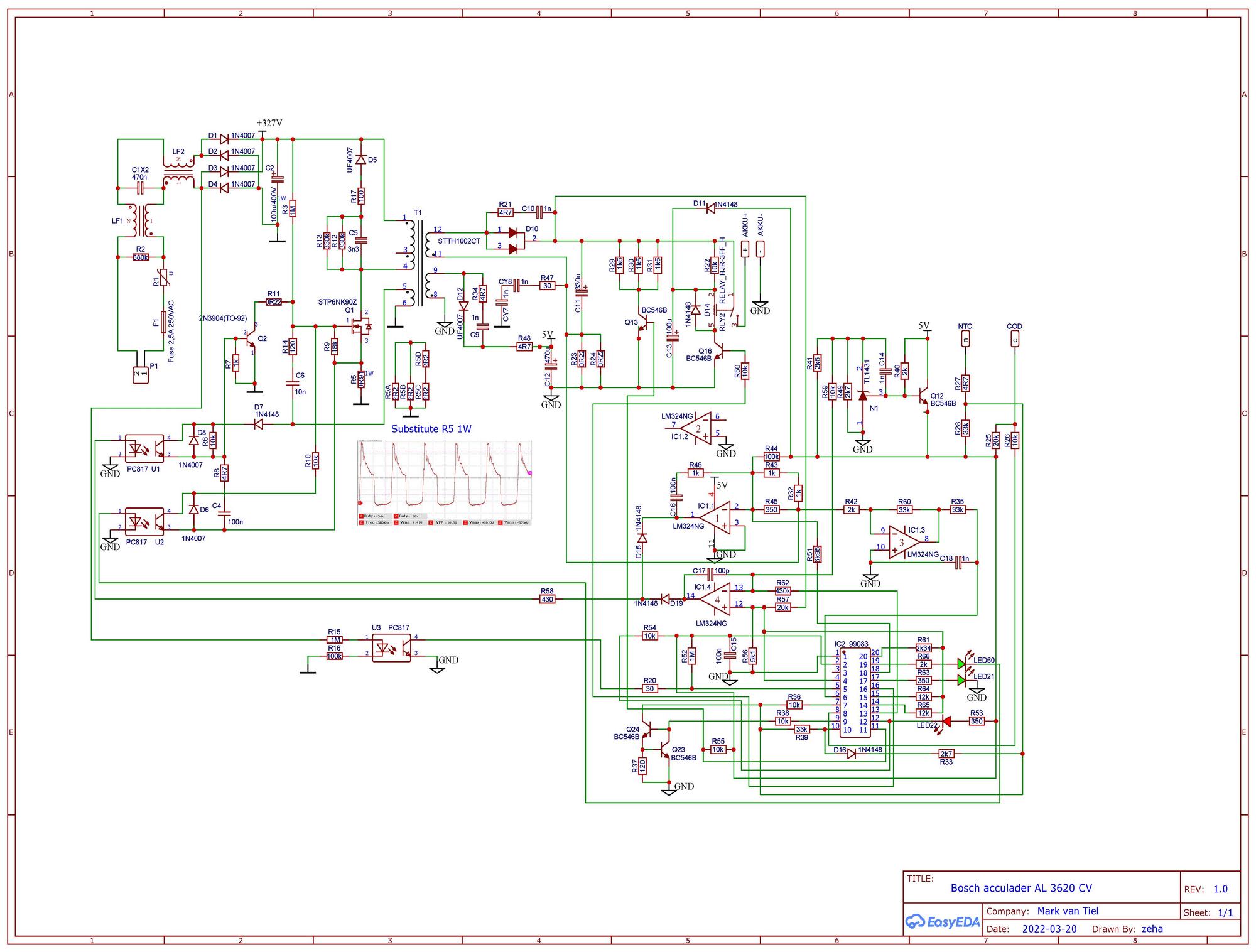

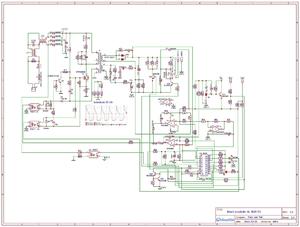

Pomogao bi naziv punjača - vidi se samo delimično

R5 = 0,91
IC2 je neki njihov mikrokontroler za koji nećeš naći zamenu.


[ samuki @ 29.06.2026. 10:03 ] @
Ic 2 je mikrokontroler koji nadgleda kako je sve povezano i ako nije sve u redu nece se ni upaliti punjenje.
[ emiSAr @ 29.06.2026. 14:12 ] @
Nije MC, namjenski POWER MANAGER- nigdje osim kod BOSH-a ga nema.- I vjerovatno je prezivio-napomena za zamjenu R5 sugerise to.-
pOz
[ boro62promaja @ 29.06.2026. 16:13 ] @
Stavio sam 1E, imam punovalno ispravljanje (na bulk 312VDC) ali punjač ne radi.
Radi probe stavio sam 1.7E i odmah mi prsnuo mrežni osigurač.
Izgleda da će u furdu a u kućište AC-DC inverter ... DC-DC Bust Back step down sa XL4015 i sve što slijedi (napon na 21V i struja na 1A) i vozi Miško.
Pozdrav i hvala za info !
Nemojte vrući hladne vode (pivo može) !
BP
[ samuki @ 29.06.2026. 20:04 ] @
Pali preko sijalice.
Otisao u ks fet tranzistor u primaru .
