Treba dobro pročitati pdf i videti na koje sve probleme se nailazi.
U predhodnoj temu u vezi prepravke pisali smo,a ja sam dao predlog da razradimo šemu gde neće OP da nam diktira ulazni napon.

Nije to uopste komplikovano,samo treba da se dogovorimo i neko u simulaciji da isproba, i da se uradi nacrt pločice.

Da ne kvarim temu, ako nekome i ovo odgovara nemam nista protiv.

Na slikama su predlozi.

_{[Ovu poruku je menjao zoksy dana 11.07.2026. u 18:28 GMT+1]}

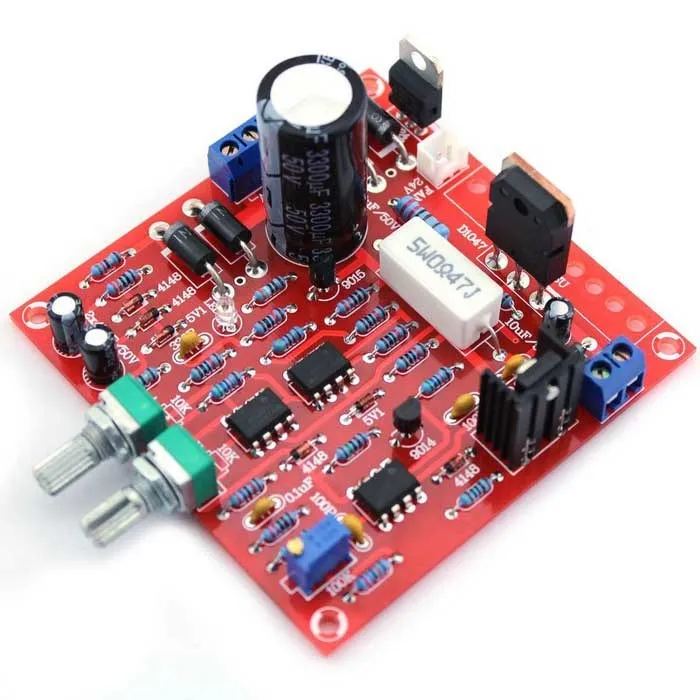

Odličan ispravljač za veoma malo novca osim transformatora , kutije i svega ostalog....

Bar tri komada sam napravio jer za te pare ne vredi moriti mozak!

Baj d vej ima ga i kod nas u prestonici!


https://www.mikroprinc.com/sr/...-napajanja-in-24v-out-0-30v-3a

Ovaj sam radio i radi. Za vece amperazu shunt otpornik smanjiti i pobudni staviti od 1 A.Bc286 a izlaz 2n3055.
A dijelova ima u fioci i jedan Ic. Sa led diodom za signal ogranicenja struje.

Jel ima zastitu od kratkog spoja?

Ima, osigurač...

Ima, ali nije za dugotrajno. Znaci samo ako slucajno spojis.

Ako vam treba, a treba "fina" regulacija napona dodajte na red potenciometar 500 Ohma (ili potenciometar 1K + 1k otpornik paralelno).

Hvala na informaciji!!!

Da li si sam radio semu ili si negde peuzeo... Pitam jer vidi da nema niti jednig jednog kndenzatora za filtriranje suma, na na jednom opampu, nigde...
Mislim da ovo ima puno suma a sa nekoliko keramickih kondenzatora bi sigurno bilo puno bolje...

Kupljeno u dijelovima.nisam crtao semu dobio plocicu i dijelove samo zalemio i probao.

~~~~~~~~~~~~~

ZAMOLIO bih te: da prestaneš da filozofiraš i sprovodiš Baba-Vanga ideje: "Šta bi bilo - kada bi Bilo" !

Evo, Lakog Štiva za "pred spavanje", jer si na prvom Ispitu PAO !



pa da ponovo pročitaš od A---do---Z :



~~~~~~~~~~~~~


PS: *** Lepše je sa KULTUROM @manix !!!

Naravno da bi sa decupling kondezatorima bolje radilo. Na ulaznim kondezatorima i na Ic i na izlazu.

Sa deklupling kondenzatorima u + i - napajanju od 0,1 uF, šum sa lm324
u konfiguraciji ispravljača sa frekventnim opsegom od 1 kHz, šum bi se
smanjio za 0 (nula) decibela.
Propušteno kroz račun...

PSRR LM324 za + na 1khz je 80dB, a za -60 dB.

Aham, malo sam potrazio to po internetu da procitam i saznam... dakle stvar je u tome sto sam opamp radi na 1MHZ tj spor je i ne smetaju mu viskofrekfentni sumovi za koje se zapravo koristi 0.1uF (samim tim taj kondenzator je nepotreban jer nema znacaj/efekat smanjenja suma) ... a sam sum u napajanju treba da se resava posle greca? Zapravo ni jednom opamu taj kondenzator ne pomaze oko smanjema suma iz napajanja vec samo visokofrekfentnog suma i to koristi opamovima koji rade recimo na 10mhz?

Ako treba visi napon 60v, a lm radi na 30v treba dodati neki sklop da bi smnjila struja . zener dioda i otpornik.

Ja sam kod Kineza juce naleteo na pola od ove cena ispod 500 dinara za Kit.

Ali kada sam video da je ulazni napon AC video sam da nije to sto mi treba jer nemam takav trafo. Da je DC kupio bih ga.

Kupljeno u dijelovima.sastavljeno isprobano i sa jacim tranzistorima i diodama.i proslijedzeno dalje.

Napravih dva al'pokazujem samo jedan, logično. Obzirom da su dva u pitanju mogu/hoću da kombinujem te ako mi je potreban veći napon povežem dva komada na red, a kao mi je potrebna veća struja povežem....znase, logično je!

Kutija je preuzeta od nekog Sony kaset deka koji je crk'o RIP, sce izvađeno i naravno pobacano u kontejner.

Hdedoh analogne istrumente da turim al' pojavi se jeftini digitalni te nisam baš nešto mnogo razmišlj'o.

Jezgro regulatora je mikrokolo XL4015. Kontroliše se preko pina 2, nazvanog FeedBack. Pin FB je ulaz u komparator greške sa fiksnim naponom od 1,25 V. Ograničenje napona podešava se trimerom P1 (10kΩ) u otporničkom deliocu R4 i P1.
Kolo izlazne struje je zasnovano na padu napona, sa šantom od 0,05Ω (R9). Pad napona na njemu se upoređuje sa naponom na komparatoru LM358, podešenim trimerom P2 (1kΩ). Ovaj trimer može se koristiti za podešavanje željenog ograničenja struje u opterećenju regulatora.
Ako se prekorači podešena vrednost struje, na izlazu pojačavača IC3 (pin 2) pojavljuje se visok signal, crvena LED dioda se otvara, a napon na ulazu 2 IC1 (FeedBack - pin 2) raste, što rezultira smanjenjem napona i struje na izlazu regulatora. Pored toga, crvena LED dioda će svetleti da bi pokazala da modul radi u režimu stabilizacije struje. Kondenzator C5 je dizajniran da obezbedi stabilnost jedinice za regulaciju struje.
Ako je opterećenje manje od 9% maksimalne struje, zelena LED dioda će svetleti; ako je opterećenje veće, plava LED dioda će svetleti.

Specifikacije:
1. Opseg ulaznog napona: 5-36VDC
2. Opseg izlaznog napona: 1,25-32VDC podesivo
3. Izlazna struja: 0-5A
4. Izlazna snaga: 75W
5. Visoka efikasnost do 96%
6. Ugrađena funkcija termičkog isključivanja
7. Ugrađena funkcija ograničavanja struje
8. Ugrađena funkcija zaštite od kratkog spoja
9. Zaštita od obrnutog polariteta ulaza: nema (ako je potrebno, dioda velike struje u seriji sa ulazom).

Da li znas kako se zove ovaj materijal koji si koristio za prednjicu. To je plastika u sendvicu izmedju dva Al lima i plus sve plastificirano? Jednom prilikom sam dosao do jednog parceta i mnogo mi se zasvidjao, lako se obradjuje i lepo izgleda.

Ti koneski moduli, voltmetar i ampermetar zajedno su dosta netacni, vole da lazu, bar ovih nekoliko koje sam ja testirao.
Oni sa tri cifre (samo voltmetar) manje lazu.

@Gosha_Nish Materijal se zove Alubond.

Narvno da znam, zove se ili ga zovu Alubond i koristi se za oblaganje fasada, odličan materijal i ne traži dodatnu zaštitu!

Koliko Ja znam prodato je po celom svetu oko 1,27 miliona komada, komad koji Ja posedujem ne laže ni deo volta a ni ampera, moguće je da ima feleričnih!

Hvala momci.

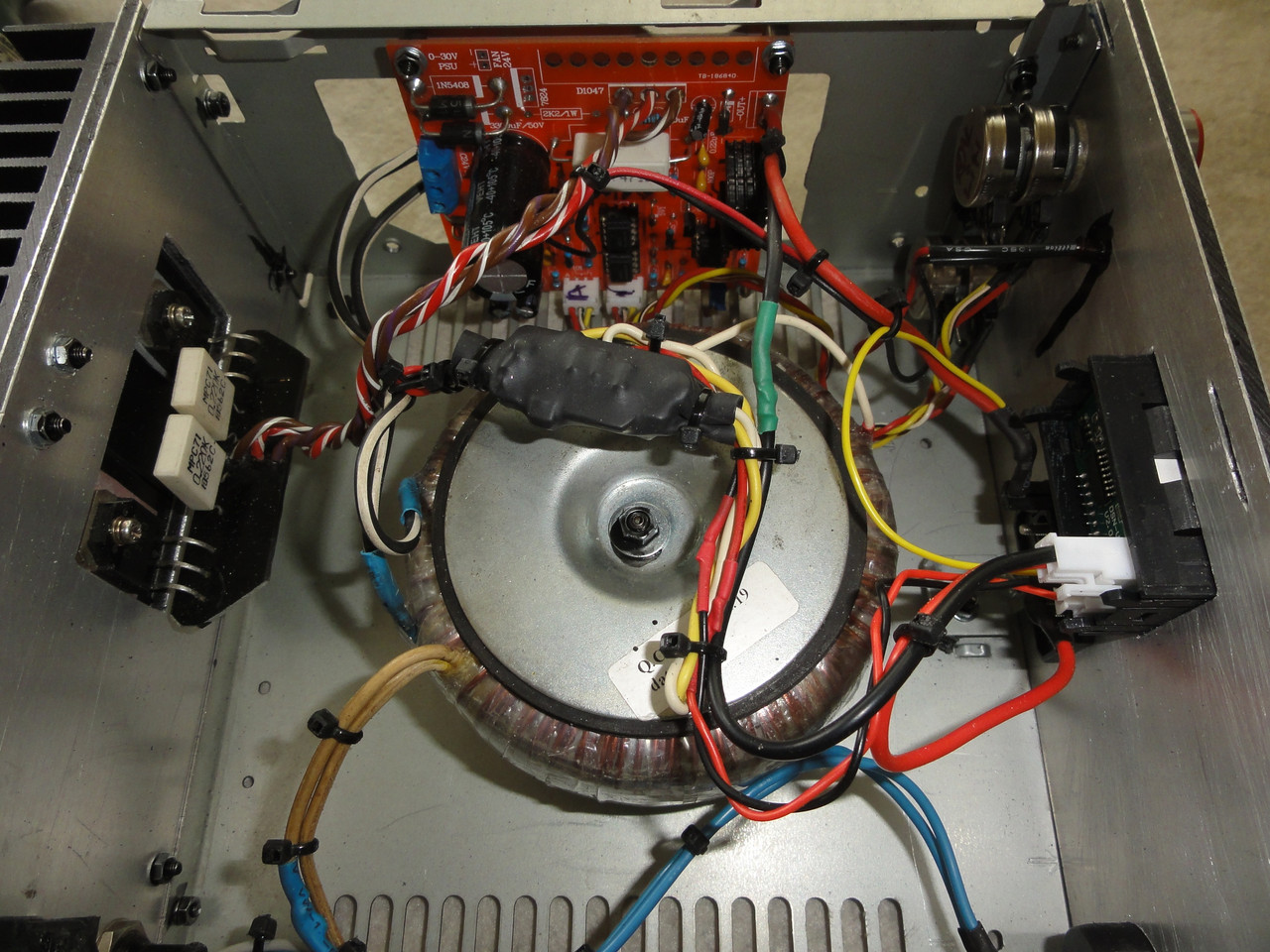

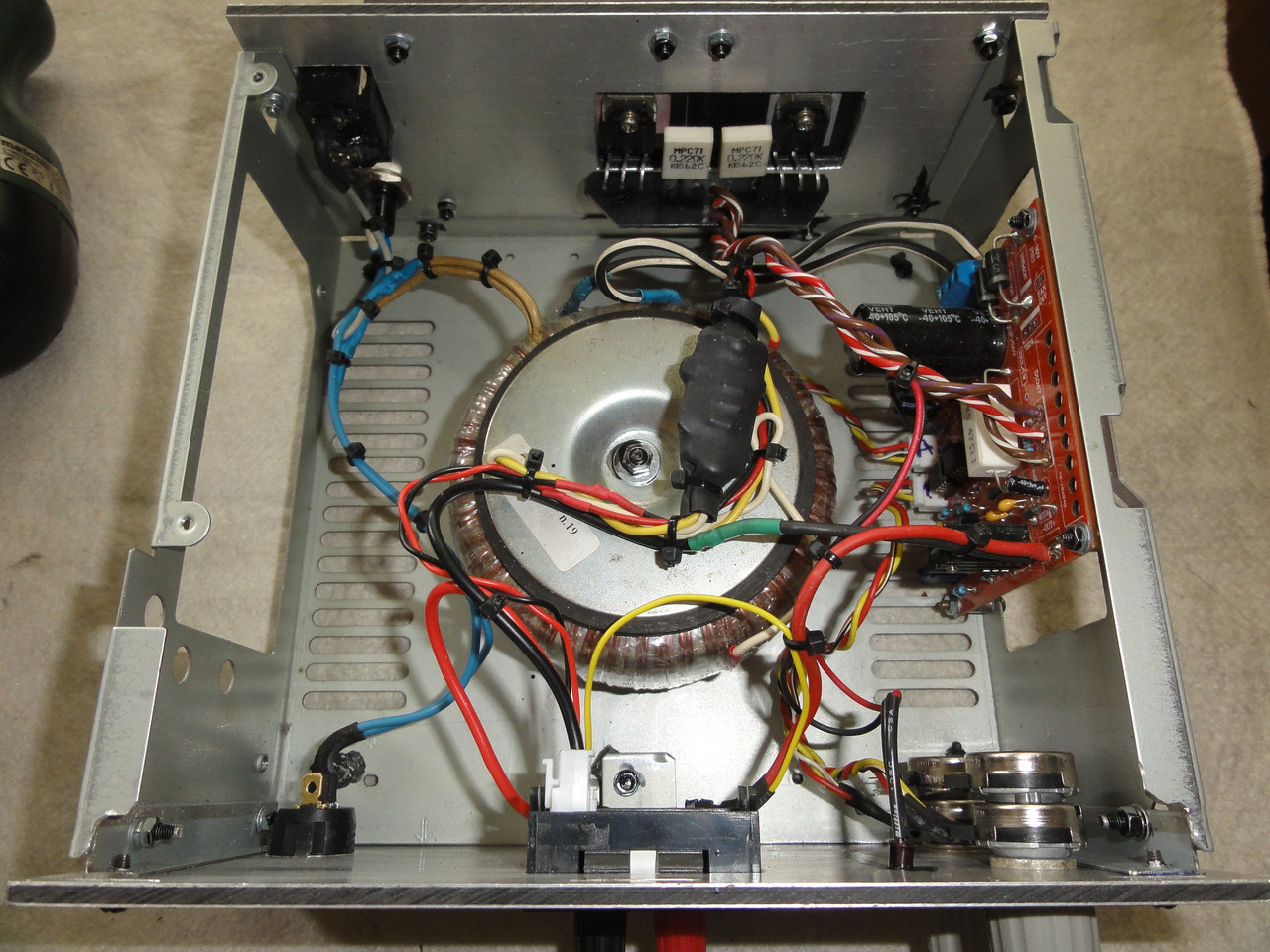

A sad' malo iznutrica. Transformator je 300 ili 400 VA ručno motan jer je im'o neke bez veze napone koji nisu bili za upotrebu.

Ono srpski, da se ne baci!

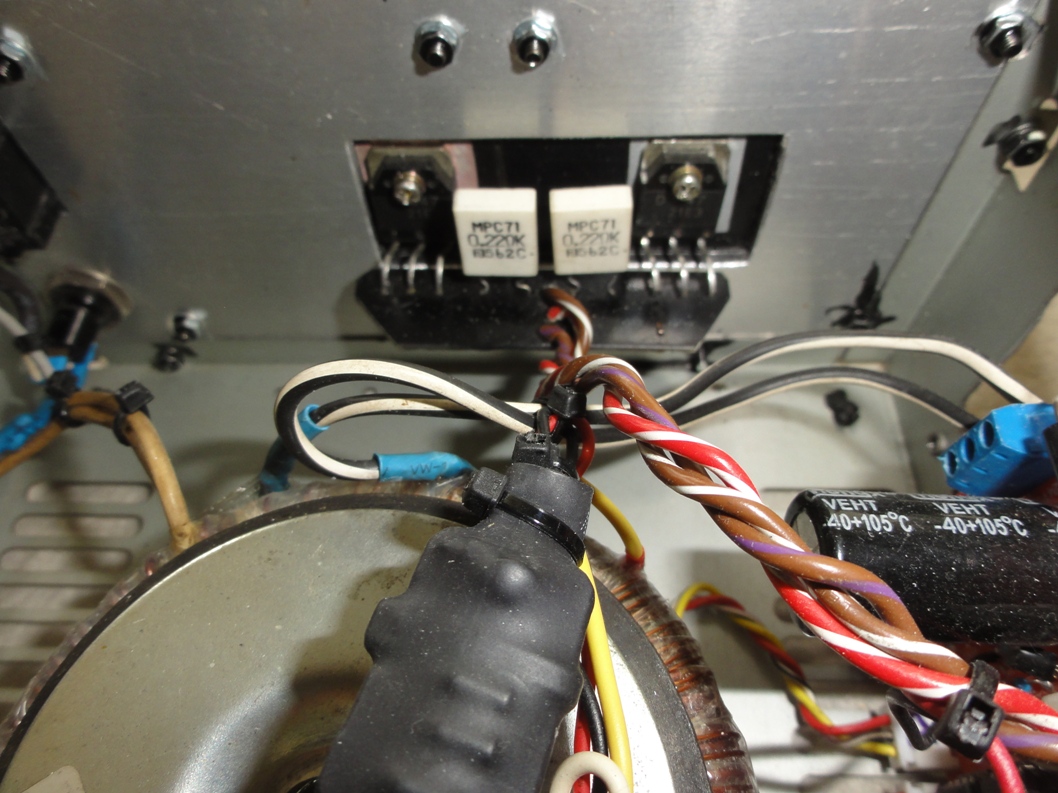

Obzirom da sam im'o još jedan tranzistor nije mi bilo teško da dodam uz postojeći, naravno uz dodavanje još jednog otpornika i naravno štampane pločice.

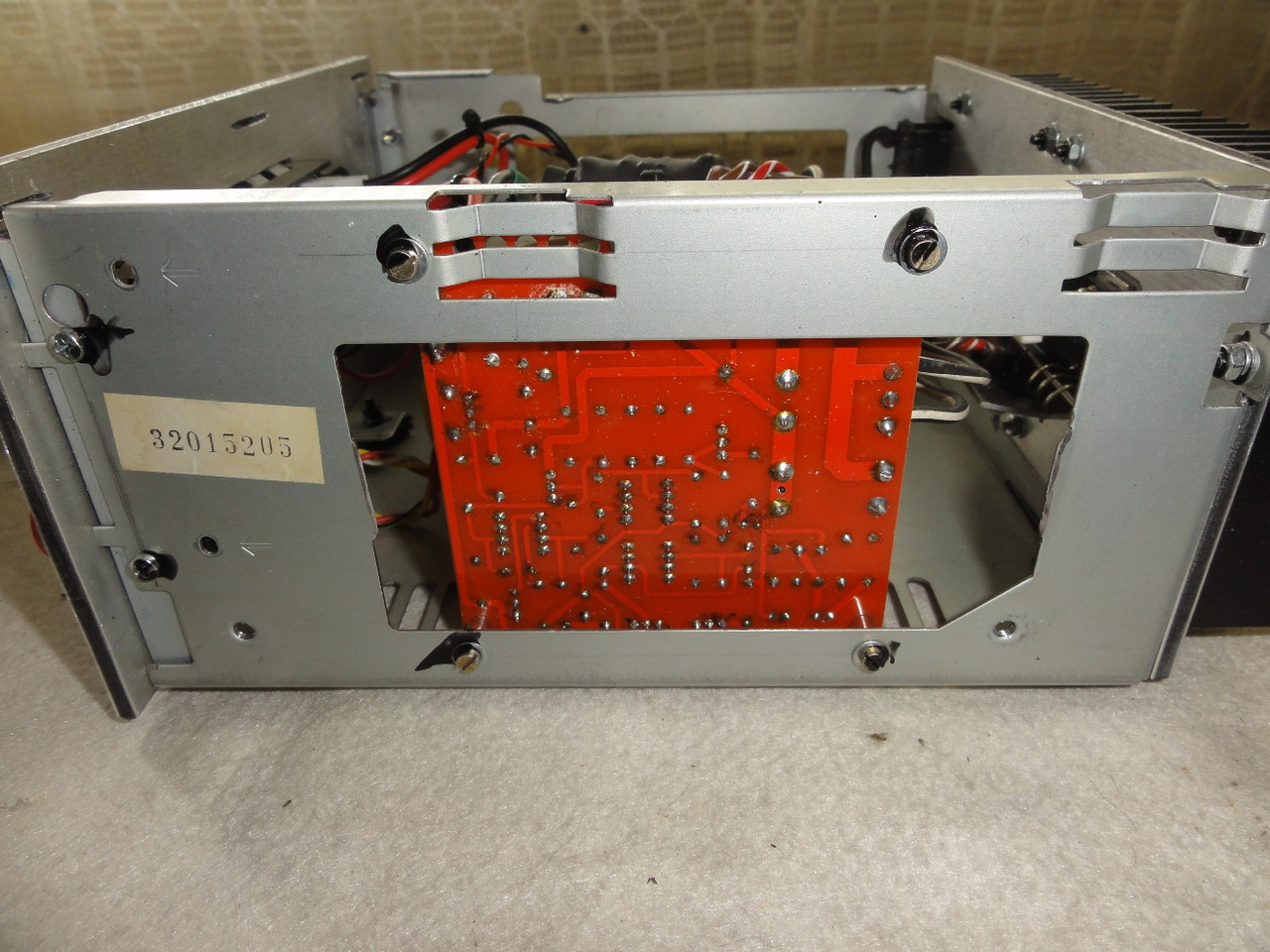

A sad' slike, milina za gledati.

A ovi šrafovi što drže ploču, jel ih ti zfarbavao, deluje mi kao da tu stoje minimum 20 godina.

Nisam im'o druge nego ove primitivne za ravni odvijač, na srpskom šrafciger.

Da ja sam ih malo zafarb'o lakom za nokte a i ako je kineski i košta 100 dingera odličan je...
