[ Living Light @ 22.08.2026. 09:21 ] @
Zipovanu verziju je ovde na ES-Elektronika objavio cenjeni član @ELFI !

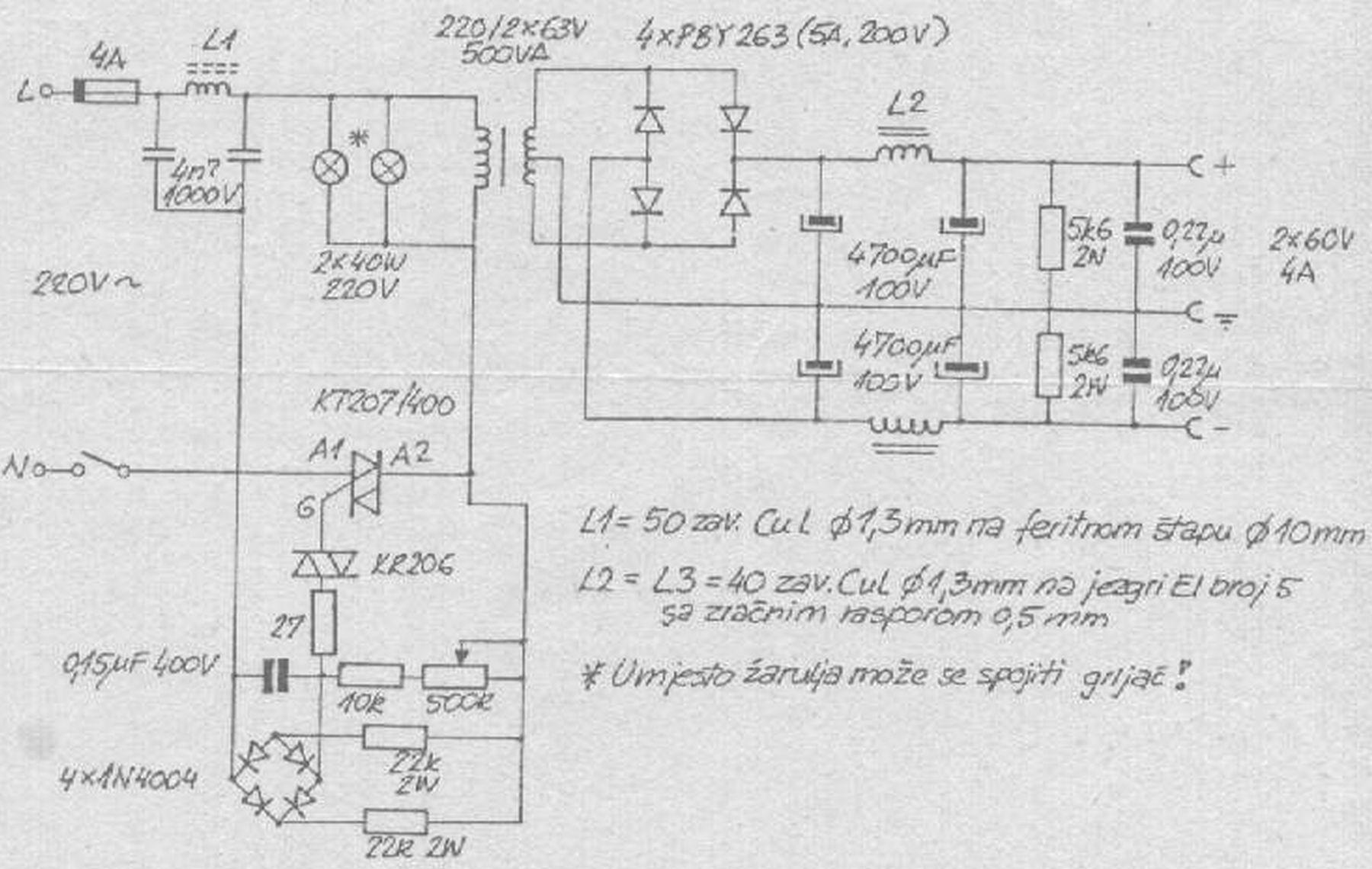

Šema je fotokopija iz časopisa SAM


[ boro62promaja @ 22.08.2026. 18:56 ] @
Bravo Roberte !
Odmah da se zahvalim tebi i kolegi @ELFI na ovoj shemi.
Imao sam SVE brojeve časopisa SAM (kao i veliku većinu časopisa Radio Amater) ali sam bez svega toga ostao 2014. godine u poplavi koja je opustošila Doboj.
Nikad se ne bi sjetio ove sheme.
Ispravljač sa druge teme sam završio i sve radi kako treba ali preklapanje trafoa sa više sekundara ne pije vodu jer se moraju preklapati i različite zener diode i još neki otpornici tako da sam ostao na jednom sekundaru (48VAC za 60VDC).
Bez obzira na to, ovu shemu moram ispraktikovati.
Pitanja:
-EI željezno jezgro (nisam uspio izguglati na koje se konkretno odnosi) - koje su dimenzije tj. koja je širina srednjeg stuba ?
-da li se L2 i L3 motaju na dva jezgra ?
-u kolu trijaka se nalazi i DIAC (KR206 takođe ne mogadoh da ga nađem na guglu) može li tu da se stavi DB3 ?
Baš si me obradovao sa ovom shemom,
Pozdrav, BP !
[ Budući penzić @ 22.08.2026. 22:46 ] @
KR206 ima isti probojni napon od 32V i istu vršnu struju od 1A, po mojem mišljenju može se zamjenit s DB3, isto kaže i UI, iako joj baš i ne treba puno vjerovat...
[ macolakg @ 23.08.2026. 00:03 ] @
Slobodno stavi DB3. Radiće kao zmaj.
[ @ 23.08.2026. 01:14 ] @
a radiće k'o DOXA ? ... to Ništa ?

https://vukajlija.com/kao-doksa/228048



[ boro62promaja @ 23.08.2026. 09:36 ] @
OK, hvala za info.
Dragoljube puno vode proteče Dunavom i Savom a od tebe ni mukaet ! Baš mi je drago da si tu !
A prigušnice L2 i L3, jel se motaju na jednom jezgru (kontam bifilarno ili L2 u jednom sloju a L3 u drugom sloju) ili na dva jezgra ?
Koje je to jezgro EI br.5, da li mu ovo "5" označava širinu srednjeg stuba (5cm) ?
[ emiSAr @ 23.08.2026. 09:55 ] @
Ei br 5 bi trebalo biti jezgro reda 100VA, oko 10 kvadrata. Ako "iskopam" podatke, postujem.-
pOz
[ boro62promaja @ 23.08.2026. 10:08 ] @
OK penzos, a kako da motam, na jednom jezgru ili... ?
[ emiSAr @ 23.08.2026. 10:21 ] @
Po crtezu iz prvog posta, nicim nije naznaceno da su prigusnice magnetski spregnute-trebalo bi dva jezgra.-
I to "penzos" vrijedi dok se ne preselim u Sloveniju (vidi penzioner na slovenskom- a citaj naški)
pOz
[ @ 23.08.2026. 19:18 ] @
Penzos,
upokojenec,

to bi mogao biti neko, ko je sveže umro ali je još toliko vitak, mladolik i rumen u licu,

da je finansijski gledano Prava Šteta da se sahrani, jer:

- em košta, grobno mesto + sahrana + ispračaj + Ketering + Pleh muzika + grickalice,

- em takav 'upokojenec' Ništa ne doprinosi porodičnom Budžetu, jer je Ful Penziju poklonio PIO fondu.


Naravoučenije:

- držati Upokojenca svežim sa viksom po licu, farbom za kosu, i pomadama E-NIVEA, specialno mirišljavim sa Temu-a,

- njegovu Bankovnu Karticu ljubiti 3x dnevno pre i 6x posle svakog obroka i pre odlaska u krevet,

- porazgovarati sa njim 2h svako jutro na islasku Sunca, da bi duže trajao,

- sada kada je naj osetljiviji, NE pokazivati mu račune za struju, vodu, grejanje, telefon, niti Rate od Kredita.com




€ $ € $ € $ € $ € $




[ emiSAr @ 23.08.2026. 20:45 ] @
Testament: Sve svoje ostavljam sam sebi:-Pantelija Topalović-Maratonci trče počasni krug.
------------
Salu na stranu. Krajem 70-tih, kad je sema objavljena u prilogu casopisa SAM iz upotrebe izbaceni neki Ei Pionir repetitori-69/20. U napajanju imali trafo motan na C jezgru od kojih smo po ovoj koncepciji pravili punjace za akumulatore. Obzirom na znatno manju snagu trafoa, paralelno primaru stavljali sijalicu 10W sa grlom E14 (za frižider). Istovremeno se pojavila i kolicina instrumenata -skretni sistem sa mekim zeljezom, "ubio" se za monitoring struje punjenja akumulatora. Prikacis akumulator-dizes napon dok ne "potegne" zeljenu struju (C/10) i vozi...
[ veselinovic @ 24.08.2026. 05:28 ] @
Citat:
boro62promaja:
Bravo Roberte !
Odmah da se zahvalim tebi i kolegi @ELFI na ovoj shemi.
Imao sam SVE brojeve časopisa SAM (kao i veliku većinu časopisa Radio Amater) ali sam bez svega toga ostao 2014. godine u poplavi koja je opustošila Doboj.
Nikad se ne bi sjetio ove sheme.
Ispravljač sa druge teme sam završio i sve radi kako treba ali preklapanje trafoa sa više sekundara ne pije vodu jer se moraju preklapati i različite zener diode i još neki otpornici tako da sam ostao na jednom sekundaru (48VAC za 60VDC).
Bez obzira na to, ovu shemu moram ispraktikovati.
Pitanja:
-EI željezno jezgro (nisam uspio izguglati na koje se konkretno odnosi) - koje su dimenzije tj. koja je širina srednjeg stuba ?
-da li se L2 i L3 motaju na dva jezgra ?
-u kolu trijaka se nalazi i DIAC (KR206 takođe ne mogadoh da ga nađem na guglu) može li tu da se stavi DB3 ?
Baš si me obradovao sa ovom shemom,
Pozdrav, BP !


Izvini Boro,
ne bih da te razocaram, ali koristeci ovu semu doci ces opet do istog problema sa potrebom preklapanja cenerki i otpornika.
[ boro62promaja @ 24.08.2026. 12:33 ] @
Jovane nisam imao namjeru da kombinujem ovu shemu sa shemom stabilisanog ispravljača (sa druge teme). Ovaj sklop sam mislio samostalno da koristim kao AC-DC regulisani predstepen jednom DC-DC inverteru koji ima regulaciju struje i napona (okačiću sliku) jer pri sadašnjih 50+V zna da poblesavi kad ga koristim za izlaz 4.25V/2A pa sam mislio da će drugačije da radi ako mu npr. dovedem na ulaz 10V umjesto navedenih 50+V.

Da li da nabavljam dva jezgra za L2 i L3 ?
[ veselinovic @ 24.08.2026. 14:22 ] @
Da dva jezgra, kako piše i na šemi.
L1 je na feritnom štapu, a L2L3 na EI 5 sa rasporom.
[ boro62promaja @ 24.08.2026. 14:59 ] @
Aha, već sam pronašao dva jezgra onako kako je @EmiSAr naveo (oko 10cm kvadratnih iliti oko 100W - je li to u redu, jer nisam uspio izguglati karakteristike jezgra EI br.5).
Sad sam u lovu na srednjetalasni prijemnik da izvadim feritni štap !
